A következőkben összefoglaljuk a kulcsokkal aktiválható főbb funkciókat:
Kulcs típusa Ajtók nyitása Ajtók zárása
Mechanikus kulcs Óramutató járásával ellentétes elforgatás Óramutató járásával megegyező elforgatás
Távvezérlővel ellátott kulcsÓramutató járásával ellentétes elforgatás Óramutató járásával megegyező elforgatásNyomjuk meg a B gombot Nyomjuk meg a C gombot
Az irányjelző lámpák
villogása 2 villogás 1 villogás
TOVÁBBI TÁVVEZÉRLŐK RENDELÉSE
A vevőegység legfeljebb 8 db távvezérlőt képes felismerni.
Ezért ha a gépkocsi élettartama során bármely okból új távvezérlőkre van szükségünk, keressünk fel egy Fiat márkaszervizt,
és vigyük magunkkal a birtokunkban levő összes kulcsot és a CODE kártyát.
9

TOVÁBBI KULCSOK
RENDELÉSE
Ha további kulcsokra van
szükségünk, lépjünk kapcsolatba egy
Fiat márkaszervizzel, és vigyük
magunkkal a birtokunkban levő
összes kulcsot és a CODE kártyát.
A Fiat márkaszerviz elvégzi az új és a
már birtokunkban levő (összesen
maximálisan 8 darab) kulcs
programozását.
A Fiat márkaszervizek kérhetik a
személyazonosság és a gépkocsi
tulajdonjogának igazolását.Az olyan
kulcsok kódjai, amelyeket az új
programozási művelet során nem
kerülnek bemutatásra, törlődnek,
hogy így megakadályozható legyen az
esetleg elveszett kulcsok illetéktelen
használata a motor beindításához.– Húzzuk ki a D elemtartót, és
cseréljük ki az E elemet;
– Helyezzük vissza a D elemtartót a
kulcs fogantyújába, és rögzítsük azt
a C szerkezet elforgatásával.
4. ábra
F0X0004mA jármű
tulajdonosváltása esetén
az összes kulcsot és a
CODE kártyát feltétlenül át kell
adnunk az új tulajdonosnak.
Hatósági honosítások
Tekintettel az egyes országokban
hatályos, a rádiófrekvenciás jelátvitelt
szabályozó előírásokra, az alábbiakra
hívjuk fel a figyelmet:
– azokban az országokban, ahol az
adókészülék megjelölése is előírt, a
honosítási szám a távvezérlővel
ellátott kulcson is fel van tüntetve.

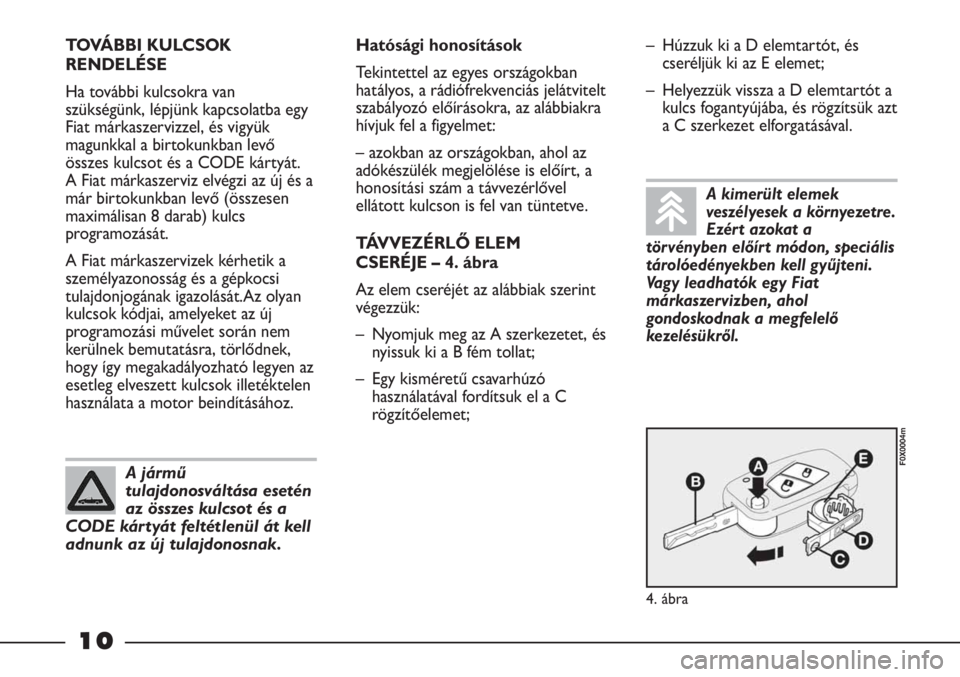

TÁVVEZÉRLŐ ELEM
CSERÉJE – 4. ábra
Az elem cseréjét az alábbiak szerint
végezzük:
– Nyomjuk meg az A szerkezetet, és
nyissuk ki a B fém tollat;
– Egy kisméretű csavarhúzó
használatával fordítsuk el a C
rögzítőelemet;A kimerült elemek
veszélyesek a környezetre.
Ezért azokat a
törvényben előírt módon, speciális
tárolóedényekben kell gyűjteni.
Vagy leadhatók egy Fiat
márkaszervizben, ahol
gondoskodnak a megfelelő
kezelésükről.
10

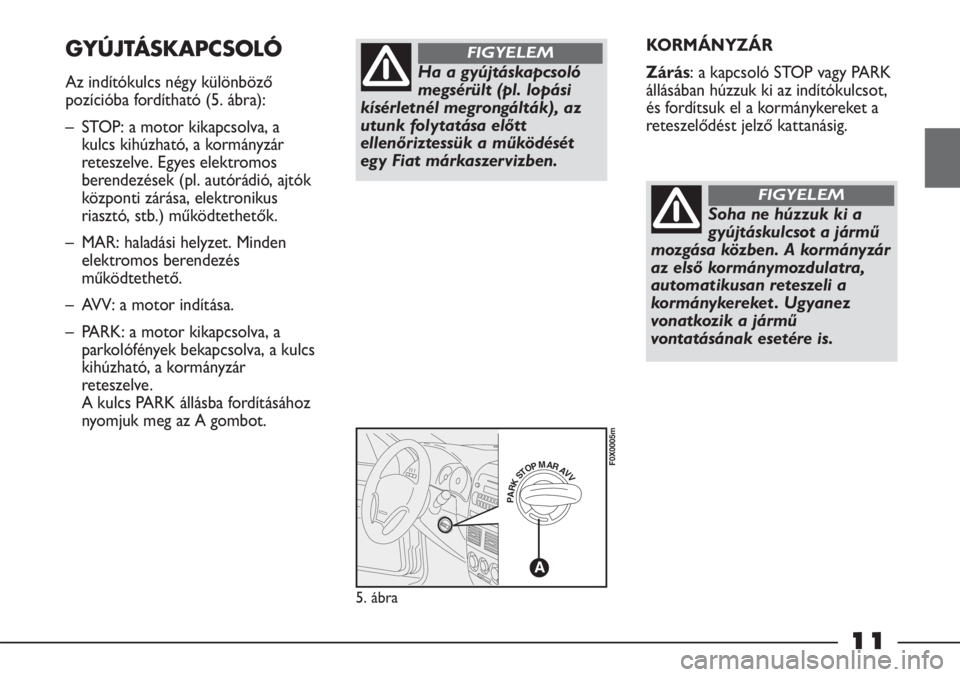

KORMÁNYZÁR
Zárás: a kapcsoló STOP vagy PARK
állásában húzzuk ki az indítókulcsot,
és fordítsuk el a kormánykereket a
reteszelődést jelző kattanásig.GYÚJTÁSKAPCSOLÓ
Az indítókulcs négy különböző
pozícióba fordítható (5. ábra):
– STOP: a motor kikapcsolva, a
kulcs kihúzható, a kormányzár
reteszelve. Egyes elektromos
berendezések (pl. autórádió, ajtók
központi zárása, elektronikus
riasztó, stb.) működtethetők.
– MAR: haladási helyzet. Minden
elektromos berendezés
működtethető.
– AVV: a motor indítása.
– PARK: a motor kikapcsolva, a
parkolófények bekapcsolva, a kulcs
kihúzható, a kormányzár
reteszelve.
A kulcs PARK állásba fordításához
nyomjuk meg az A gombot.
PARKSTOPMARAVV
A
5. ábra
F0X0005m
Ha a gyújtáskapcsoló
megsérült (pl. lopási
kísérletnél megrongálták), az
utunk folytatása előtt
ellenőriztessük a működését
egy Fiat márkaszervizben.
FIGYELEM
Soha ne húzzuk ki a
gyújtáskulcsot a jármű
mozgása közben. A kormányzár
az első kormánymozdulatra,
automatikusan reteszeli a
kormánykereket . Ugyanez
vonatkozik a jármű
vontatásának esetére is.
FIGYELEM
11

MŰSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
6. ábra

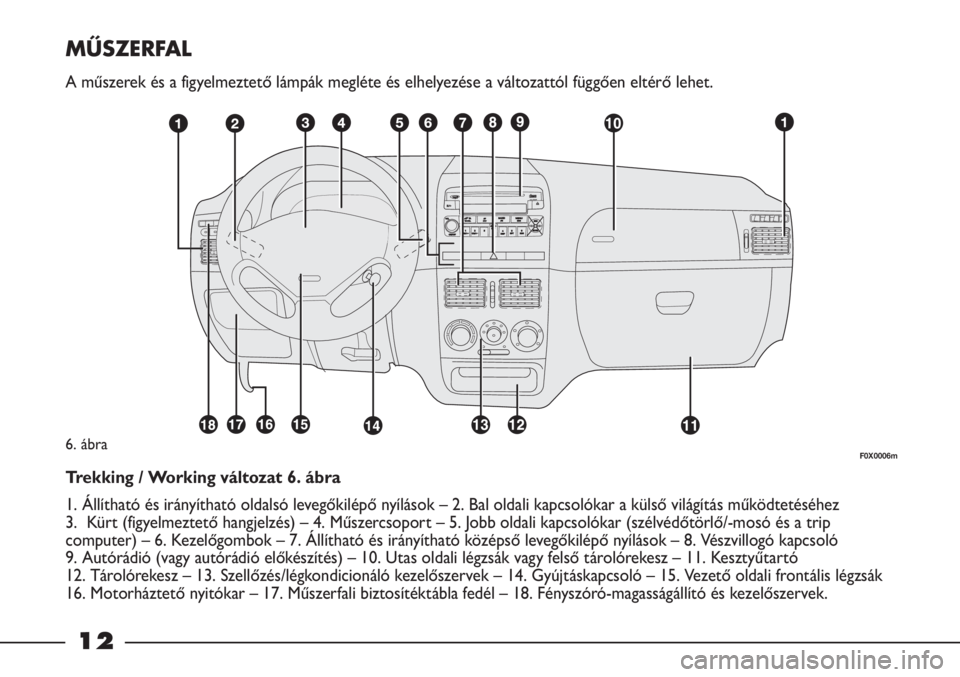

Trekking / Working változat 6. ábra
1. Állítható és irányítható oldalsó levegőkilépő nyílások – 2. Bal oldali kapcsolókar a külső világítás működtetéséhez
3. Kürt (figyelmeztető hangjelzés) – 4. Műszercsoport – 5. Jobb oldali kapcsolókar (szélvédőtörlő/-mosó és a trip
computer) – 6. Kezelőgombok – 7. Állítható és irányítható középső levegőkilépő nyílások – 8. Vészvillogó kapcsoló
9. Autórádió (vagy autórádió előkészítés) – 10. Utas oldali légzsák vagy felső tárolórekesz – 11. Kesztyűtartó
12. Tárolórekesz – 13. Szellőzés/légkondicionáló kezelőszervek – 14. Gyújtáskapcsoló – 15. Vezető oldali frontális légzsák
16. Motorháztető nyitókar – 17. Műszerfali biztosítéktábla fedél – 18. Fényszóró-magasságállító és kezelőszervek.
F0X0006m
12

A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
F0X0007m7. ábra

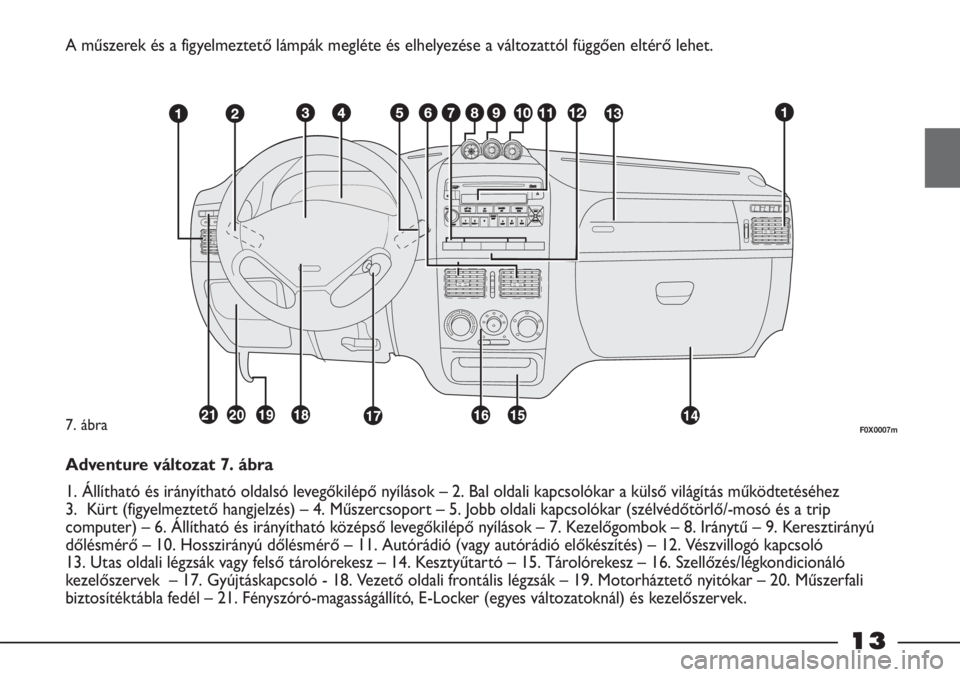

Adventure változat 7. ábra
1. Állítható és irányítható oldalsó levegőkilépő nyílások – 2. Bal oldali kapcsolókar a külső világítás működtetéséhez
3. Kürt (figyelmeztető hangjelzés) – 4. Műszercsoport – 5. Jobb oldali kapcsolókar (szélvédőtörlő/-mosó és a trip
computer) – 6. Állítható és irányítható középső levegőkilépő nyílások – 7. Kezelőgombok – 8. Iránytű – 9. Keresztirányú
dőlésmérő – 10. Hosszirányú dőlésmérő – 11. Autórádió (vagy autórádió előkészítés) – 12. Vészvillogó kapcsoló
13. Utas oldali légzsák vagy felső tárolórekesz – 14. Kesztyűtartó – 15. Tárolórekesz – 16. Szellőzés/légkondicionáló
kezelőszervek – 17. Gyújtáskapcsoló - 18. Vezető oldali frontális légzsák – 19. Motorháztető nyitókar – 20. Műszerfali
biztosítéktábla fedél – 21. Fényszóró-magasságállító, E-Locker (egyes változatoknál) és kezelőszervek.
13

MŰSZERCSOPORT

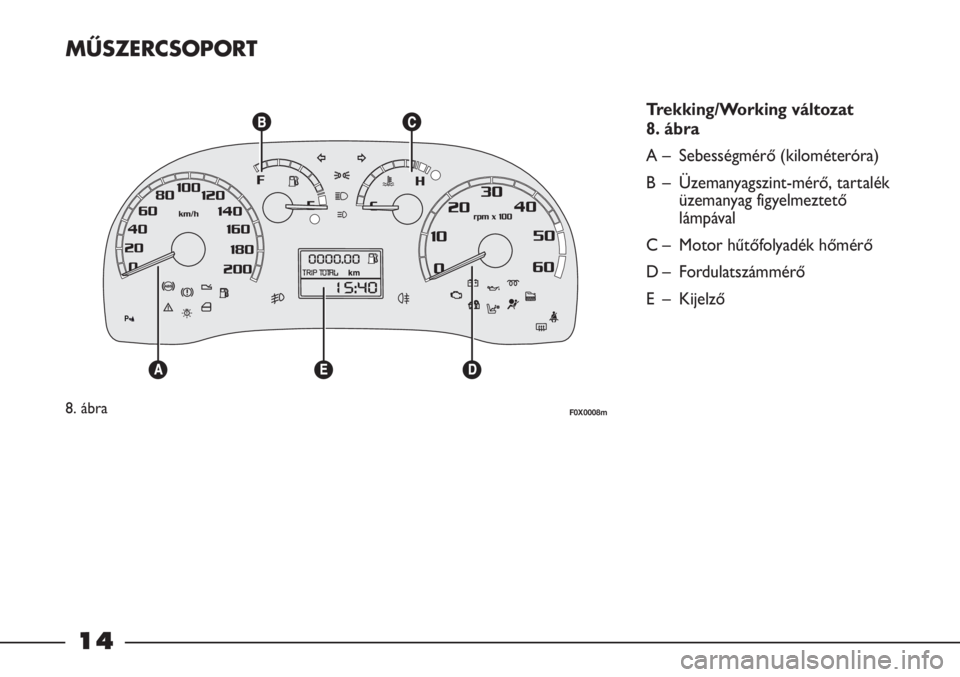

Trekking/Working változat
8. ábra
A – Sebességmérő (kilométeróra)
B – Üzemanyagszint-mérő, tartalék
üzemanyag figyelmeztető
lámpával
C – Motor hűtőfolyadék hőmérő
D – Fordulatszámmérő
E – Kijelző
8. ábraF0X0008m
14

9. ábraF0X0009m

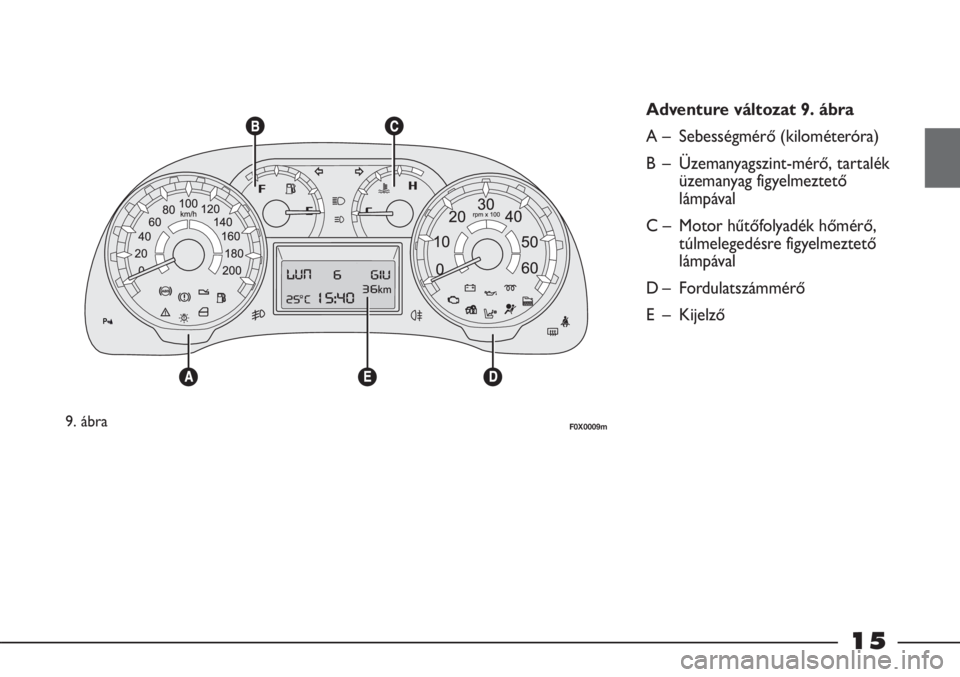

Adventure változat 9. ábra
A – Sebességmérő (kilométeróra)
B – Üzemanyagszint-mérő, tartalék
üzemanyag figyelmeztető
lámpával
C – Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető
lámpával
D – Fordulatszámmérő
E – Kijelző
15

SZEMÉLYRE SZABOTT
BEÁLLÍTÁSOK

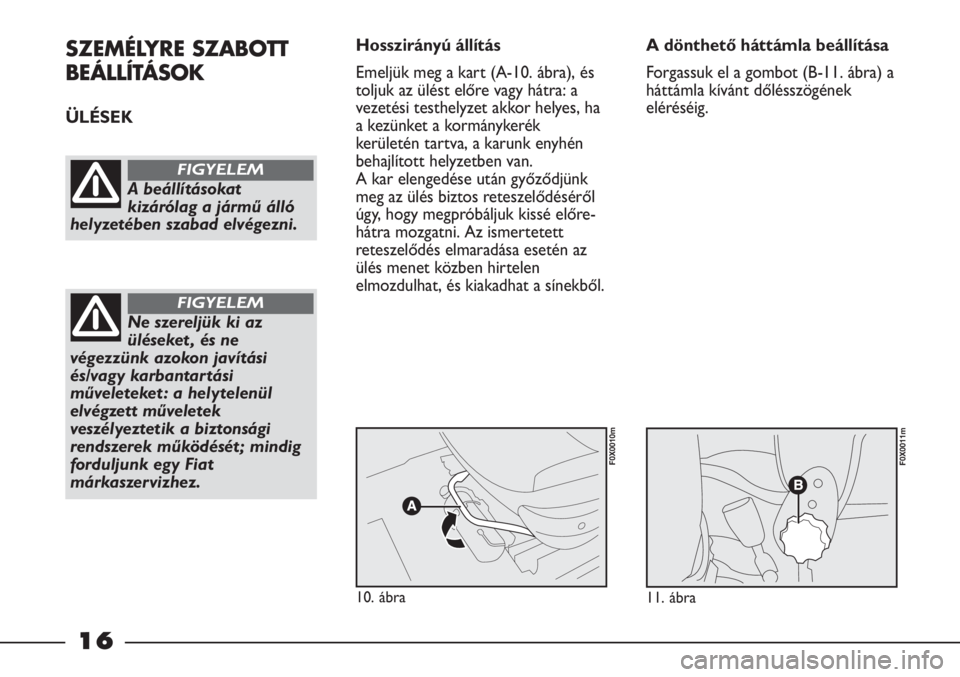

ÜLÉSEK Hosszirányú állítás
Emeljük meg a kart (A-10. ábra), és
toljuk az ülést előre vagy hátra: a
vezetési testhelyzet akkor helyes, ha
a kezünket a kormánykerék
kerületén tartva, a karunk enyhén
behajlított helyzetben van.
A kar elengedése után győződjünk
meg az ülés biztos reteszelődéséről
úgy, hogy megpróbáljuk kissé előre-
hátra mozgatni. Az ismertetett
reteszelődés elmaradása esetén az
ülés menet közben hirtelen
elmozdulhat, és kiakadhat a sínekből.
A beállításokat
kizárólag a jármű álló
helyzetében szabad elvégezni.
FIGYELEM
Ne szereljük ki az
üléseket , és ne
végezzünk azokon javítási
és/vagy karbantartási
műveleteket : a helytelenül
elvégzett műveletek
veszélyeztetik a biztonsági
rendszerek működését ; mindig
forduljunk egy Fiat
márkaszervizhez.
FIGYELEM
10. ábra
F0X0010m
11. ábra
F0X0011m
A dönthető háttámla beállítása
Forgassuk el a gombot (B-11. ábra) a
háttámla kívánt dőlésszögének
eléréséig.
16

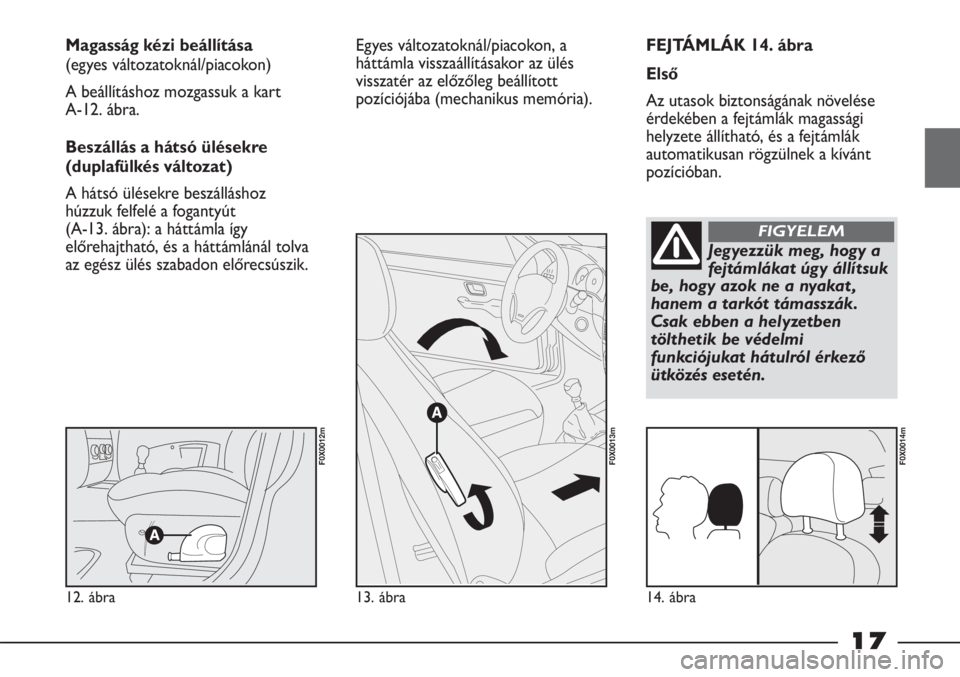

FEJTÁMLÁK 14. ábra
Első
Az utasok biztonságának növelése
érdekében a fejtámlák magassági
helyzete állítható, és a fejtámlák
automatikusan rögzülnek a kívánt
pozícióban. Magasság kézi beállítása
(egyes változatoknál/piacokon)
A beállításhoz mozgassuk a kart
A-12. ábra.
Beszállás a hátsó ülésekre
(duplafülkés változat)
A hátsó ülésekre beszálláshoz
húzzuk felfelé a fogantyút
(A-13. ábra): a háttámla így
előrehajtható, és a háttámlánál tolva
az egész ülés szabadon előrecsúszik.
12. ábra
F0X0012m
13. ábra
F0X0013m
14. ábra
F0X0014m
Egyes változatoknál/piacokon, a
háttámla visszaállításakor az ülés
visszatér az előzőleg beállított
pozíciójába (mechanikus memória).
Jegyezzük meg, hogy a
fejtámlákat úgy állítsuk
be, hogy azok ne a nyakat ,
hanem a tarkót támasszák.
Csak ebben a helyzetben
tölthetik be védelmi
funkciójukat hátulról érkező
ütközés esetén.
FIGYELEM
17

BELSŐ VISSZAPILLANTÓ
TÜKÖR 17. ábra
Az A kar elmozdításával állítható:
1) normál helyzet
2) vakításmentes helyzet.
A beépített biztonsági szerkezet
ütközés esetén leválasztja a tükröt az
alapzatáról.
Függőlegesen állítható:
1) Toljuk az A kart az 1. pozícióba.
2) Állítsuk be a kormánykereket.
3) A kar 2. pozícióba állításával
rögzítsük a kormánykerék
helyzetét. KORMÁNYKERÉK 16. ábra
17. ábra
F0X0017m
16. ábra
F0X0016m
15. ábra
F0X0015m
Hátsók (duplafülkés változat)
A hátsó ülőhelyek állítható
magasságú fejtámlákkal vannak
ellátva. Egyes változatok középen
harmadik fejtámlával szereltek, amely
csak 2 helyzetbe állítható: teljesen
felemelt/teljesen leengedett.
A fejtámlák eltávolításához nyomjuk
meg a rögzítőszerkezeteket
(A-15. ábra), majd felfelé húzzuk ki a
fejtámlákat.
A beállítást kizárólag
álló gépjárműnél
végezzük el.
FIGYELEM
