FIAT STRADA 2013 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2013, Model line: STRADA, Model: FIAT STRADA 2013Pages: 187, PDF Size: 8.71 MB
Page 11 of 187

9

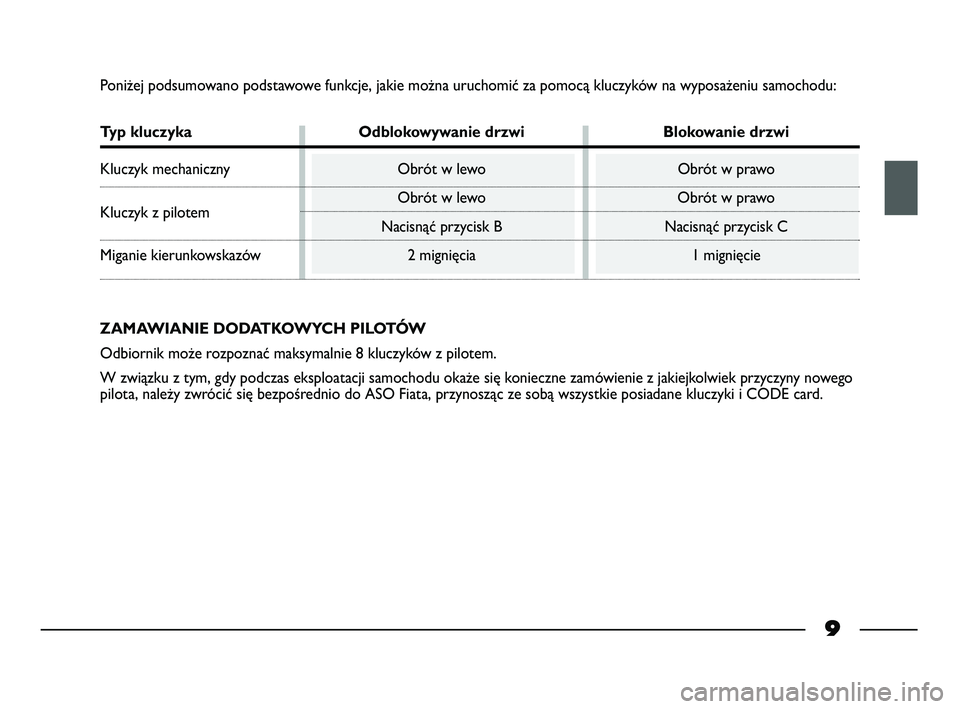

Poniżej podsumowano podstawowe funkcje, jakie można uruchomić za pomocą kluczyków na wyposażeniu samochodu:
Typ kluczyka Odblokowywanie drzwi Blokowanie drzwi
Kluczyk mechaniczny Obrót w lewo Obrót w prawo
Kluczyk z pilotemObrót w lewo Obrót w prawoNacisnąć przycisk B Nacisnąć przycisk C
Miganie kierunkowskazów 2 mignięcia 1 mignięcie
ZAMAWIANIE DODATKOWYCH PILOTÓW
Odbiornik może rozpoznać maksymalnie 8 kluczyków z pilotem.
W związku z tym, gdy podczas eksploatacji samochodu okaże się konieczne zamówienie z jakiejkolwiek przyczyny nowego
pilota, należy zwrócić się bezpośrednio do ASO Fiata, przynosząc ze sobą wszystkie posiadane kluczyki i CODE card.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 9
Page 12 of 187

10

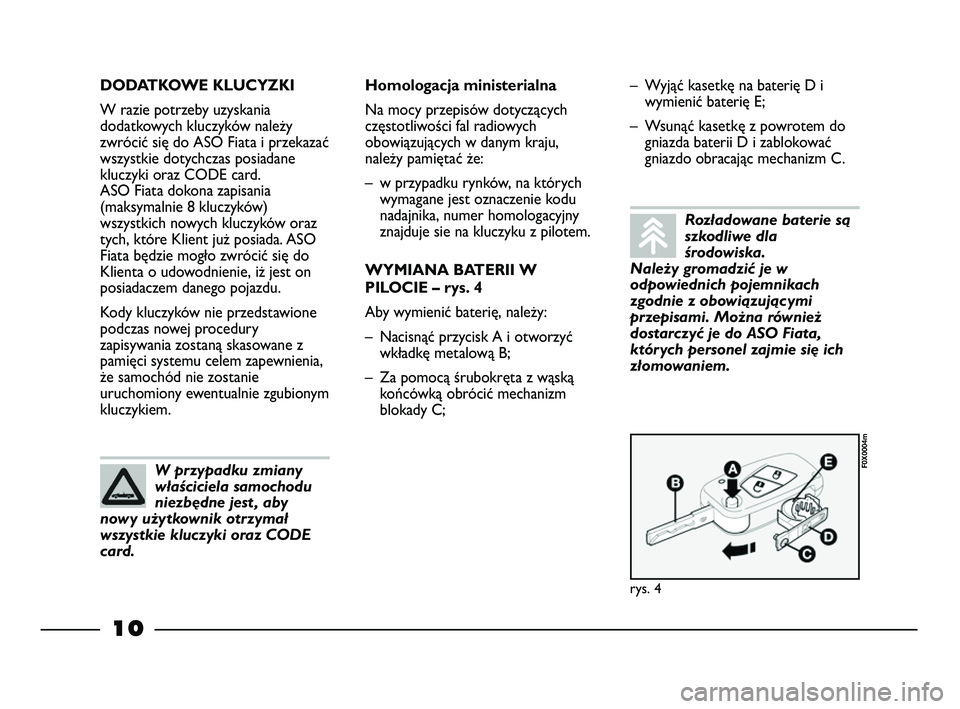

DODATKOWE KLUCYZKI
W razie potrzeby uzyskania
dodatkowych kluczyków należy
zwrócić się do ASO Fiata i przekazać
wszystkie dotychczas posiadane
kluczyki oraz CODE card.
ASO Fiata dokona zapisania
(maksymalnie 8 kluczyków)
wszystkich nowych kluczyków oraz
tych, które Klient już posiada. ASO
Fiata będzie mogło zwrócić się do
Klienta o udowodnienie, iż jest on
posiadaczem danego pojazdu.
Kody kluczyków nie przedstawione
podczas nowej procedury
zapisywania zostaną skasowane z
pamięci systemu celem zapewnienia,
że samochód nie zostanie
uruchomiony ewentualnie zgubionym
kluczykiem.– Wyjąć kasetkę na baterię D i
wymienić baterię E;
– Wsunąć kasetkę z powrotem do
gniazda baterii D i zablokować
gniazdo obracając mechanizm C.
rys. 4
F0X0004mW przypadku zmiany
właściciela samochodu
niezbędne jest , aby
nowy użytkownik otrzymał
wszystkie kluczyki oraz CODE
card.
Homologacja ministerialna
Na mocy przepisów dotyczących
częstotliwości fal radiowych
obowiązujących w danym kraju,
należy pamiętać że:
– w przypadku rynków, na których
wymagane jest oznaczenie kodu
nadajnika, numer homologacyjny
znajduje sie na kluczyku z pilotem.
WYMIANA BATERII W
PILOCIE – rys. 4
Aby wymienić baterię, należy:
– Nacisnąć przycisk A i otworzyć
wkładkę metalową B;
– Za pomocą śrubokręta z wąską
końcówką obrócić mechanizm
blokady C;
Rozładowane baterie są
szkodliwe dla
środowiska.
Należy gromadzić je w
odpowiednich pojemnikach
zgodnie z obowiązującymi
przepisami. Można również
dostarczyć je do ASO Fiata,
których personel zajmie się ich
złomowaniem.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 10
Page 13 of 187

11

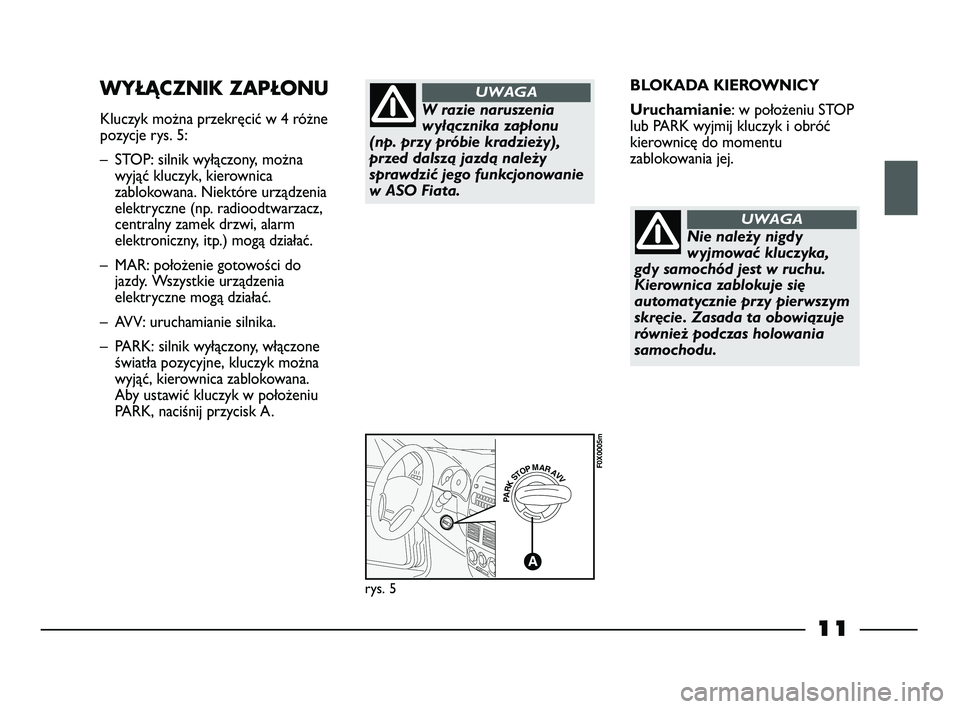

BLOKADA KIEROWNICY
Uruchamianie: w położeniu STOP
lub PARK wyjmij kluczyk i obróć
kierownicę do momentu
zablokowania jej.WYŁĄCZNIK ZAPŁONU
Kluczyk można przekręcić w 4 różne
pozycje rys. 5:
– STOP: silnik wyłączony, można
wyjąć kluczyk, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz,
centralny zamek drzwi, alarm
elektroniczny, itp.) mogą działać.
– MAR: położenie gotowości do
jazdy. Wszystkie urządzenia
elektryczne mogą działać.
– AVV: uruchamianie silnika.
– PARK: silnik wyłączony, włączone
światła pozycyjne, kluczyk można
wyjąć, kierownica zablokowana.
Aby ustawić kluczyk w położeniu
PARK, naciśnij przycisk A.
PARKSTOPMARAVV
A
rys. 5
F0X0005m
W razie naruszenia
wyłącznika zapłonu
(np. przy próbie kradzieży),
przed dalszą jazdą należy
sprawdzić jego funkcjonowanie
w ASO Fiata.
UWAGA
Nie należy nigdy
wyjmować kluczyka,
gdy samochód jest w ruchu.
Kierownica zablokuje się
automatycznie przy pierwszym
skręcie. Zasada ta obowiązuje
również podczas holowania
samochodu.
UWAGA
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 11
Page 14 of 187

12

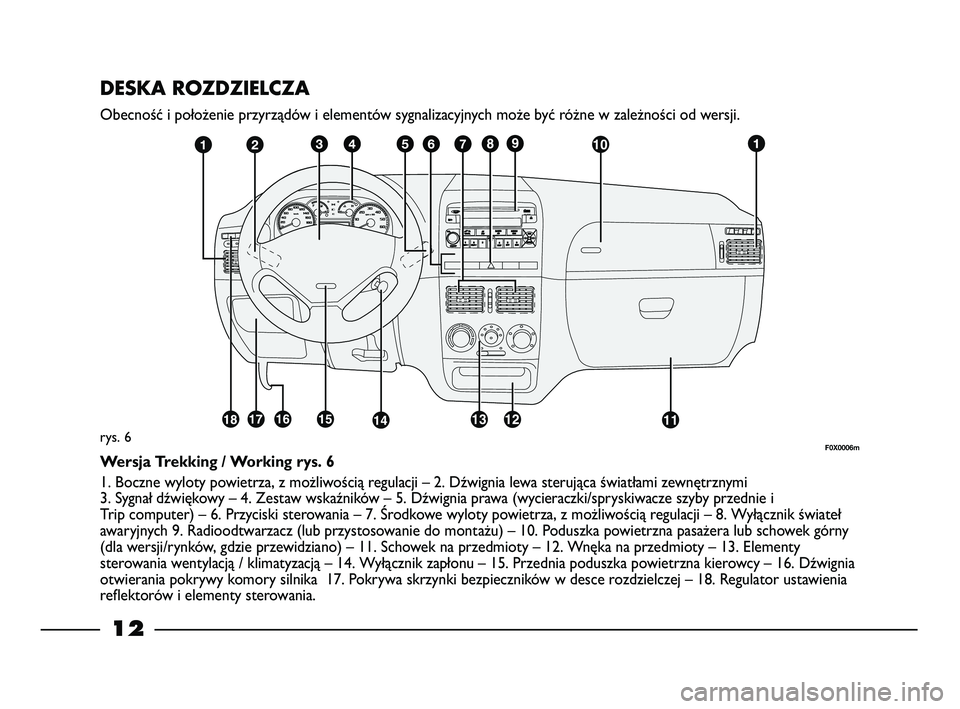

DESKA ROZDZIELCZA
Obecność i położenie przyrządów i elementów sygnalizacyjnych może być różne w zależności od wersji.
rys. 6
Wersja Trekking / Working rys. 6
1. Boczne wyloty powietrza, z możliwością regulacji – 2. Dźwignia lewa sterująca światłami zewnętrznymi
3. Sygnał dźwiękowy – 4. Zestaw wskaźników – 5. Dźwignia prawa (wycieraczki/spryskiwacze szyby przednie i
Trip computer) – 6. Przyciski sterowania – 7. Środkowe wyloty powietrza, z możliwością regulacji – 8. Wyłącznik świateł
awaryjnych 9. Radioodtwarzacz (lub przystosowanie do montażu) – 10. Poduszka powietrzna pasażera lub schowek górny
(dla wersji/rynków, gdzie przewidziano) – 11. Schowek na przedmioty – 12. Wnęka na przedmioty – 13. Elementy
sterowania wentylacją / klimatyzacją – 14. Wyłącznik zapłonu – 15. Przednia poduszka powietrzna kierowcy – 16. Dźwignia
otwierania pokrywy komory silnika 17. Pokrywa skrzynki bezpieczników w desce rozdzielczej – 18. Regulator ustawienia
reflektorów i elementy sterowania.
F0X0006m
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 12
Page 15 of 187

13

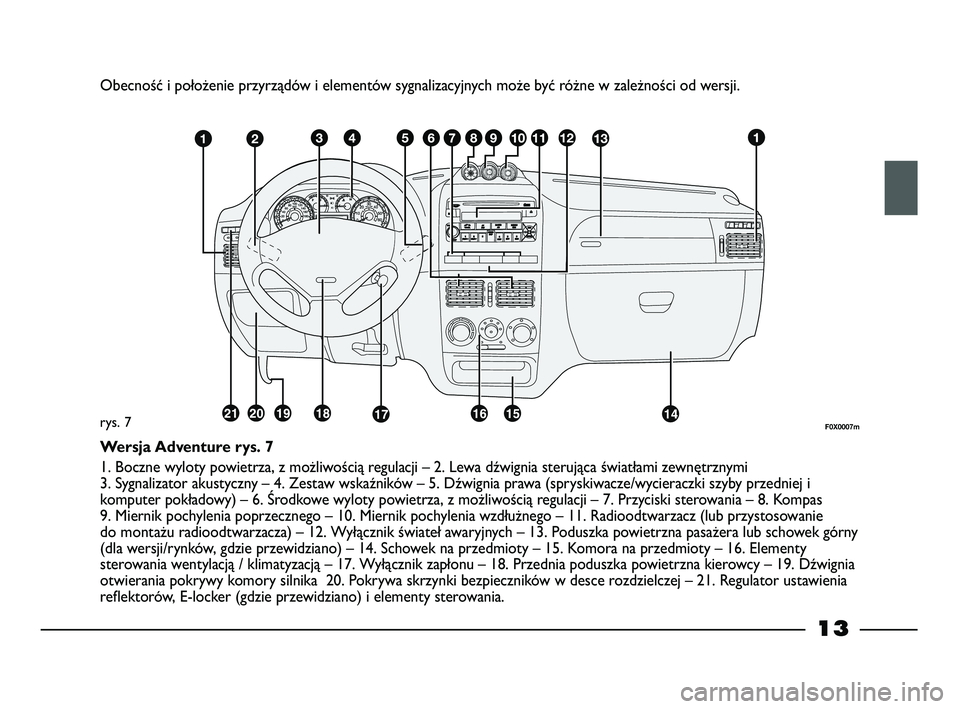

Obecność i położenie przyrządów i elementów sygnalizacyjnych może być różne w zależności od wersji.
F0X0007mrys. 7
Wersja Adventure rys. 7
1. Boczne wyloty powietrza, z możliwością regulacji – 2. Lewa dźwignia sterująca światłami zewnętrznymi
3. Sygnalizator akustyczny – 4. Zestaw wskaźników – 5. Dźwignia prawa (spryskiwacze/wycieraczki szyby przedniej i
komputer pokładowy) – 6. Środkowe wyloty powietrza, z możliwością regulacji – 7. Przyciski sterowania – 8. Kompas
9. Miernik pochylenia poprzecznego – 10. Miernik pochylenia wzdłużnego – 11. Radioodtwarzacz (lub przystosowanie
do montażu radioodtwarzacza) – 12. Wyłącznik świateł awaryjnych – 13. Poduszka powietrzna pasażera lub schowek górny
(dla wersji/rynków, gdzie przewidziano) – 14. Schowek na przedmioty – 15. Komora na przedmioty – 16. Elementy
sterowania wentylacją / klimatyzacją – 17. Wyłącznik zapłonu – 18. Przednia poduszka powietrzna kierowcy – 19. Dźwignia
otwierania pokrywy komory silnika 20. Pokrywa skrzynki bezpieczników w desce rozdzielczej – 21. Regulator ustawienia
reflektorów, E-locker (gdzie przewidziano) i elementy sterowania.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 13
Page 16 of 187

14

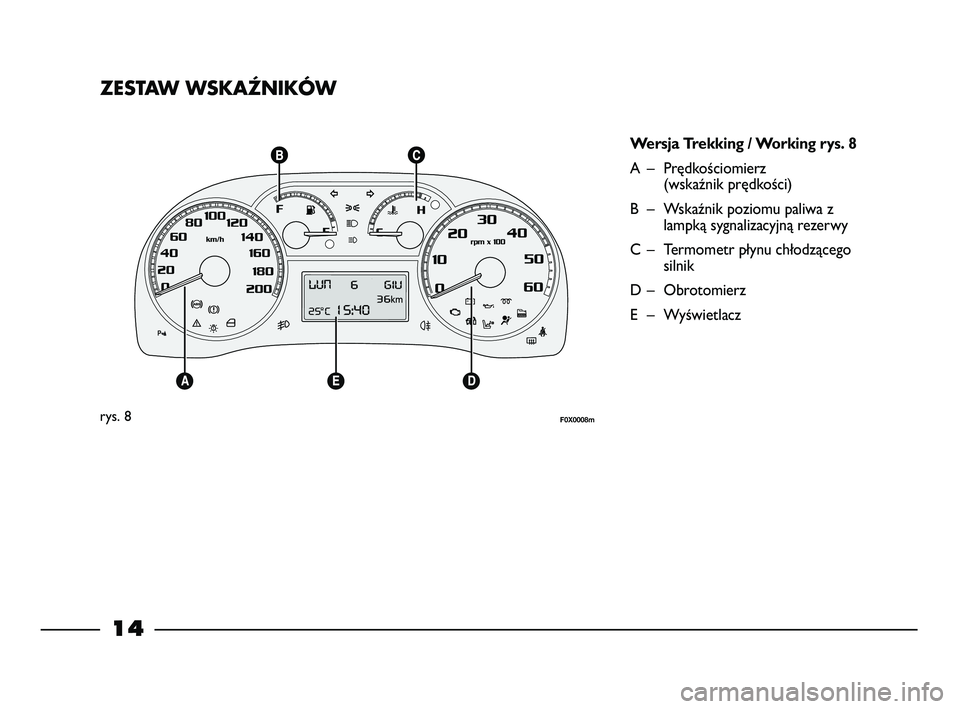

ZESTAW WSKAŹNIKÓW
Wersja Trekking / Working rys. 8
A – Prędkościomierz
(wskaźnik prędkości)
B – Wskaźnik poziomu paliwa z
lampką sygnalizacyjną rezerwy
C – Termometr płynu chłodzącego
silnik
D – Obrotomierz
E – Wyświetlacz
rys. 8F0X0008m
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 14
Page 17 of 187

15

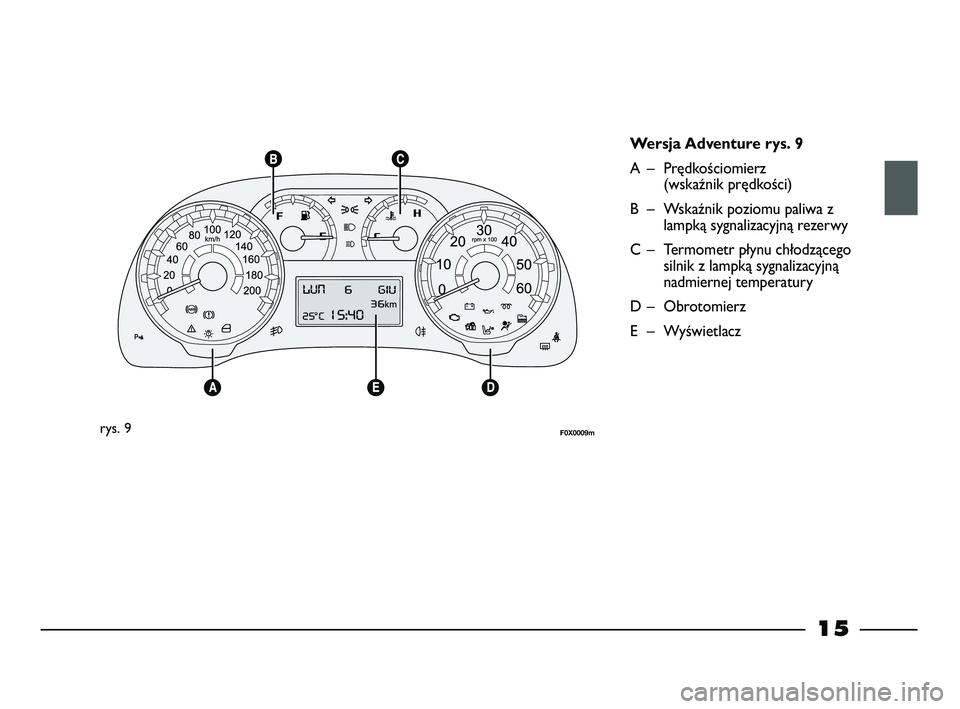

rys. 9F0X0009m
Wersja Adventure rys. 9
A – Prędkościomierz
(wskaźnik prędkości)
B – Wskaźnik poziomu paliwa z
lampką sygnalizacyjną rezerwy
C – Termometr płynu chłodzącego
silnik z lampką sygnalizacyjną
nadmiernej temperatury
D – Obrotomierz
E – Wyświetlacz
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 15
Page 18 of 187

16

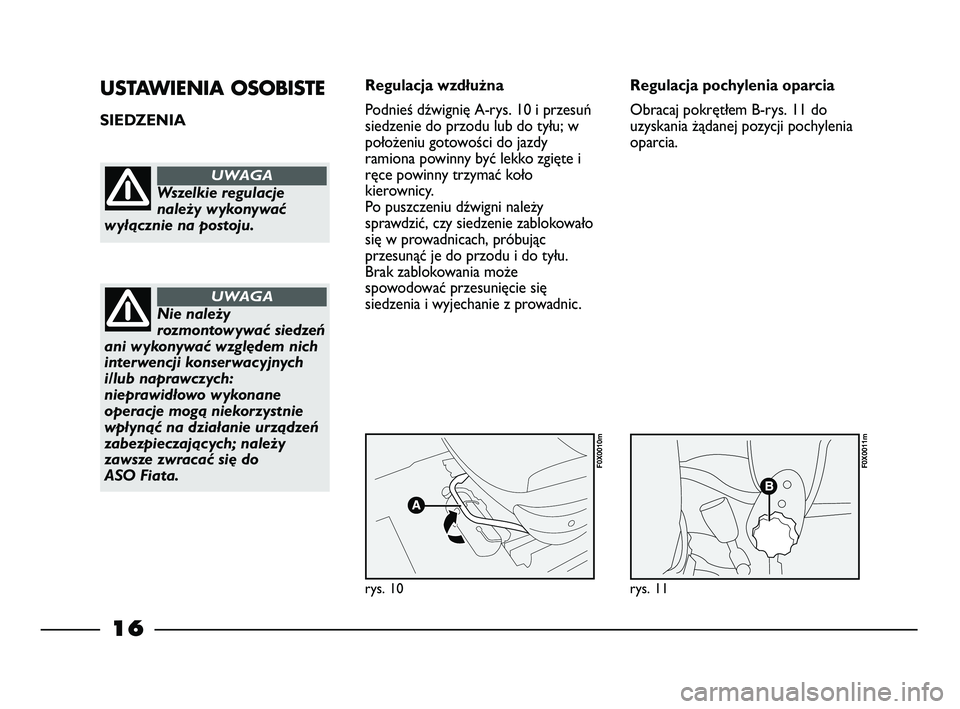

USTAWIENIA OSOBISTE
SIEDZENIA Regulacja wzdłużna
Podnieś dźwignię A-rys. 10 i przesuń
siedzenie do przodu lub do tyłu; w
położeniu gotowości do jazdy
ramiona powinny być lekko zgięte i
ręce powinny trzymać koło
kierownicy.
Po puszczeniu dźwigni należy
sprawdzić, czy siedzenie zablokowało
się w prowadnicach, próbując
przesunąć je do przodu i do tyłu.
Brak zablokowania może
spowodować przesunięcie się
siedzenia i wyjechanie z prowadnic.
Wszelkie regulacje
należy wykonywać
wyłącznie na postoju.
UWAGA
Nie należy
rozmontowywać siedzeń
ani wykonywać względem nich
interwencji konserwacyjnych
i/lub naprawczych:
nieprawidłowo wykonane
operacje mogą niekorzystnie
wpłynąć na działanie urządzeń
zabezpieczających; należy
zawsze zwracać się do
ASO Fiata.
UWAGA
rys. 10
F0X0010m
rys. 11
F0X0011m
Regulacja pochylenia oparcia
Obracaj pokrętłem B-rys. 11 do
uzyskania żądanej pozycji pochylenia
oparcia.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 16
Page 19 of 187

17

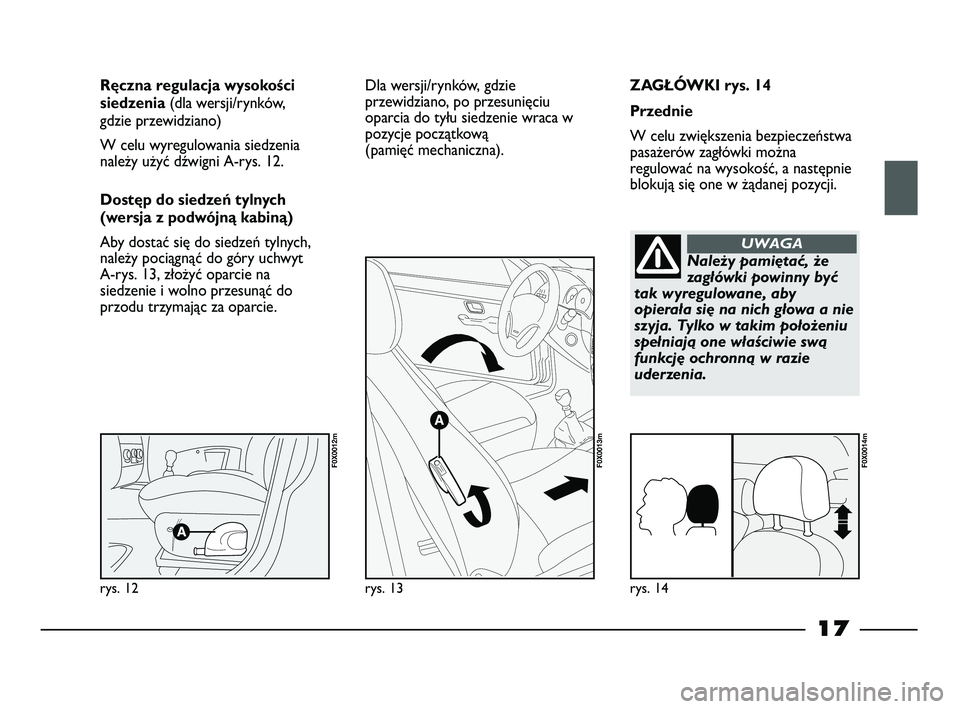

ZAGŁÓWKI rys. 14
Przednie
W celu zwiększenia bezpieczeństwa
pasażerów zagłówki można
regulować na wysokość, a następnie
blokują się one w żądanej pozycji. Ręczna regulacja wysokości
siedzenia (dla wersji/rynków,
gdzie przewidziano)
W celu wyregulowania siedzenia
należy użyć dźwigni A-rys. 12.
Dostęp do siedzeń tylnych
(wersja z podwójną kabiną)
Aby dostać się do siedzeń tylnych,
należy pociągnąć do góry uchwyt
A-rys. 13, złożyć oparcie na
siedzenie i wolno przesunąć do
przodu trzymając za oparcie.
rys. 12
F0X0012m
rys. 13
F0X0013m
rys. 14
F0X0014m
Dla wersji/rynków, gdzie
przewidziano, po przesunięciu
oparcia do tyłu siedzenie wraca w
pozycje początkową
(pamięć mechaniczna).
Należy pamiętać, że
zagłówki powinny być
tak wyregulowane, aby
opierała się na nich głowa a nie
szyja. Tylko w takim położeniu
spełniają one właściwie swą
funkcję ochronną w razie
uderzenia.
UWAGA
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 17
Page 20 of 187

18

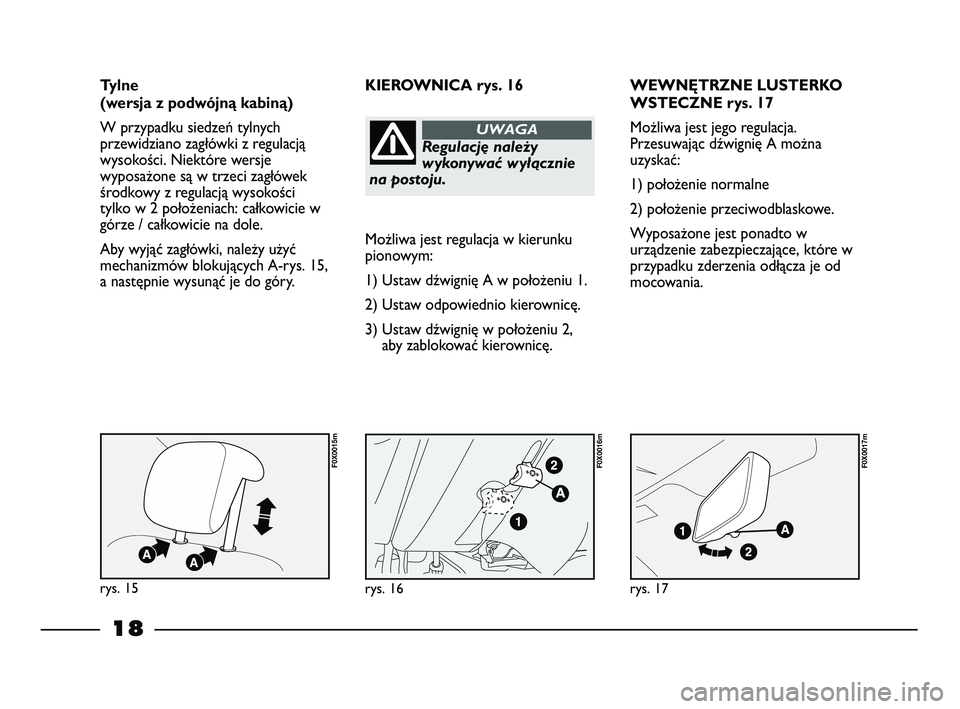

WEWNĘTRZNE LUSTERKO
WSTECZNE rys. 17
Możliwa jest jego regulacja.
Przesuwając dźwignię A można
uzyskać:
1) położenie normalne
2) położenie przeciwodblaskowe.
Wyposażone jest ponadto w
urządzenie zabezpieczające, które w
przypadku zderzenia odłącza je od
mocowania. Możliwa jest regulacja w kierunku
pionowym:
1) Ustaw dźwignię A w położeniu 1.
2) Ustaw odpowiednio kierownicę.
3) Ustaw dźwignię w położeniu 2,
aby zablokować kierownicę. KIEROWNICA rys. 16
rys. 17
F0X0017m
rys. 16
F0X0016m
rys. 15
F0X0015m
Ty l n e
(wersja z podwójną kabiną)
W przypadku siedzeń tylnych
przewidziano zagłówki z regulacją
wysokości. Niektóre wersje
wyposażone są w trzeci zagłówek
środkowy z regulacją wysokości
tylko w 2 położeniach: całkowicie w
górze / całkowicie na dole.
Aby wyjąć zagłówki, należy użyć
mechanizmów blokujących A-rys. 15,
a następnie wysunąć je do góry.
Regulację należy
wykonywać wyłącznie
na postoju.
UWAGA
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 18
