FIAT STRADA 2014 Návod na použitie a údržbu (in Slovak)

159

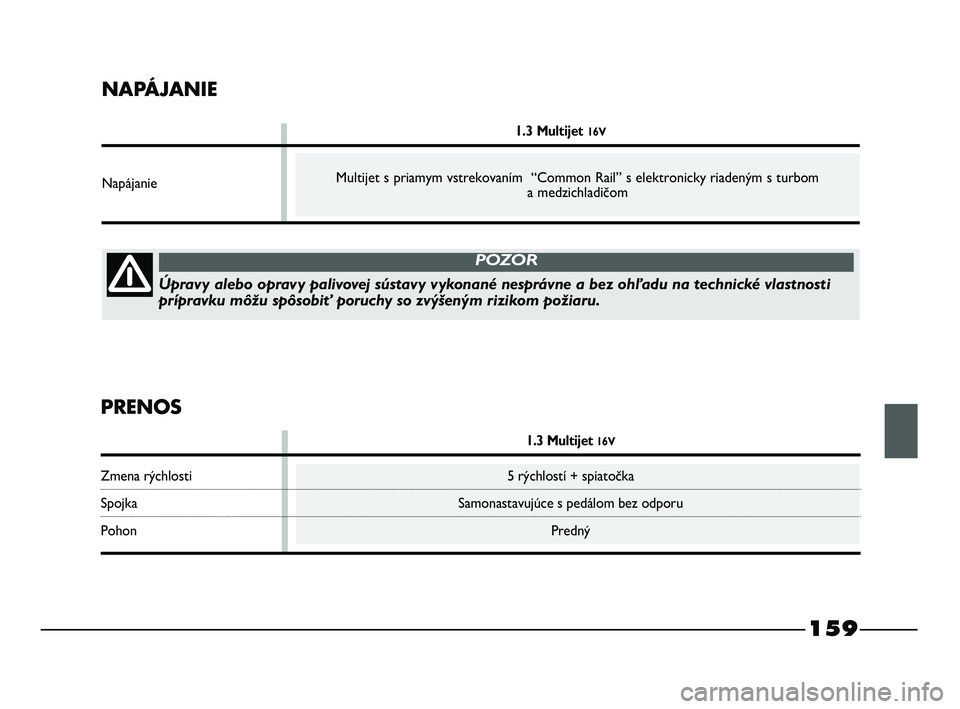

NAPÁJANIE
1.3 Multijet 16V
Napájanie
PRENOS
1.3 Multijet 16V
Zmena rýchlosti 5 rýchlostí + spiatočka
Spojka Samonastavujúce s pedálom bez odporu
Pohon Predný
Multijet s priamym vstrekovaním “Common Rail” s elektronicky riadeným s turbom
a medzichladičom
Úpravy alebo opravy palivovej sústavy vykonané nesprávne a bez ohľadu na technické vlastnosti
prípravku môžu spôsobiť poruchy so zvýšeným rizikom požiaru.
POZOR
155-184 STRADA LUM SK 1ed 13-02-2012 14:40 Pagina 159

SOSPENSIONI
1.3 Multijet 16V
Predné Nezávislé kolesá typu McPherson so spodnými priečnymi ramenami pripojenými k priečnemu nosníku.
vyrovnané skrutkové pružiny a teleskopické dvoj činné hydraulické tlmiče.
Stabilizátor
Zadné Pevná náprava s pozdĺžnou parabolickou pružinou
160

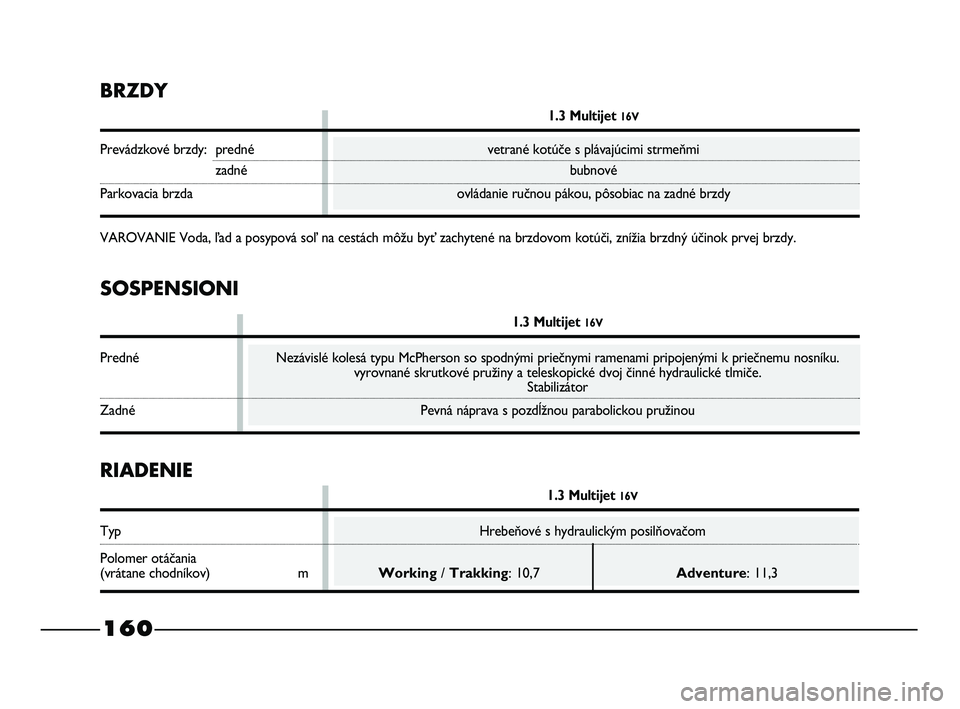

BRZDY
1.3 Multijet 16V
Prevádzkové brzdy: predné vetrané kotúče s plávajúcimi strmeňmi
zadné bubnové
Parkovacia brzda ovládanie ručnou pákou, pôsobiac na zadné brzdy
VAROVANIE Voda, ľad a posypová soľ na cestách môžu byť zachytené na brzdovom kotúči, znížia brzdný účinok prvej brzdy.
RIADENIE
1.3 Multijet 16V
Typ Hrebeňové s hydraulickým posilňovačom
Polomer otáčania
(vrátane chodníkov) mWorking/ Trakking: 10,7Adventure: 11,3
155-184 STRADA LUM SK 1ed 13-02-2012 14:40 Pagina 160

161

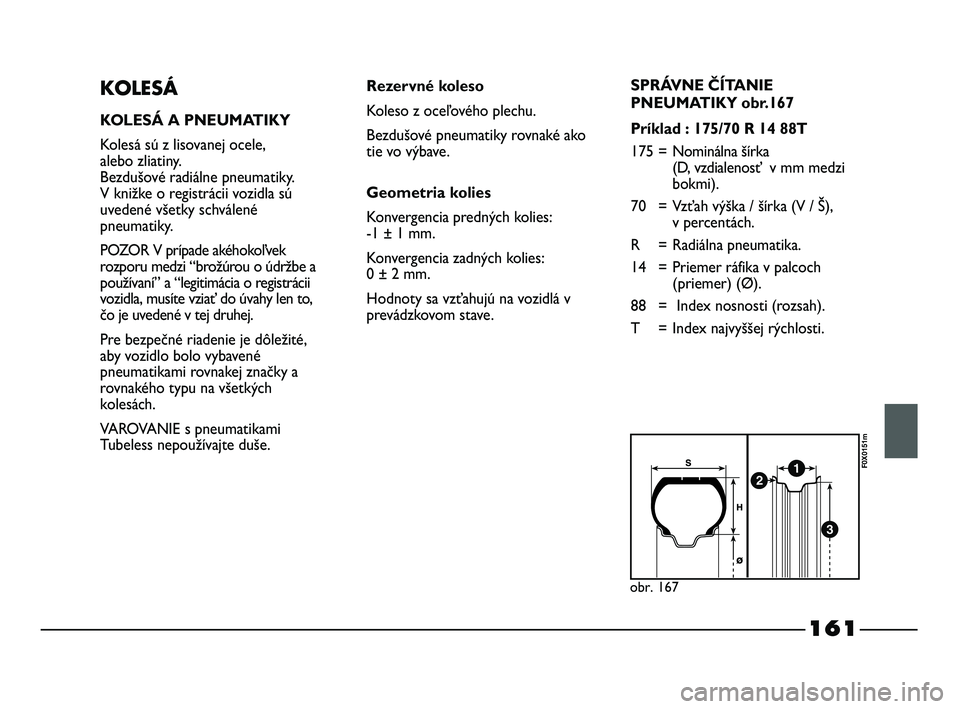

KOLESÁ
KOLESÁ A PNEUMATIKY
Kolesá sú z lisovanej ocele,
alebo zliatiny.
Bezdušové radiálne pneumatiky.
V knižke o registrácii vozidla sú
uvedené všetky schválené
pneumatiky.
POZOR V prípade akéhokoľvek
rozporu medzi “brožúrou o údržbe a
používaní” a “legitimácia o registrácii
vozidla, musíte vziať do úvahy len to,
čo je uvedené v tej druhej.
Pre bezpečné riadenie je dôležité,
aby vozidlo bolo vybavené
pneumatikami rovnakej značky a
rovnakého typu na všetkých
kolesách.
VAROVANIE s pneumatikami
Tubeless nepoužívajte duše.
21
3
obr. 167
F0X0151m
Rezervné koleso
Koleso z oceľového plechu.
Bezdušové pneumatiky rovnaké ako
tie vo výbave.
Geometria kolies
Konvergencia predných kolies:
-1 ± 1 mm.
Konvergencia zadných kolies:
0 ± 2 mm.
Hodnoty sa vzťahujú na vozidlá v
prevádzkovom stave.SPRÁVNE ČÍTANIE
PNEUMATIKY obr.167
Príklad : 175/70 R 14 88T
175 = Nominálna šírka
(D, vzdialenosť v mm medzi
bokmi).
70 = Vzťah výška / šírka (V / Š),
v percentách.
R = Radiálna pneumatika.
14 = Priemer ráfika v palcoch
(priemer) (Ø).
88 = Index nosnosti (rozsah).
T = Index najvyššej rýchlosti.
155-184 STRADA LUM SK 1ed 13-02-2012 14:40 Pagina 161

obr. 168
F0X0152m
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg

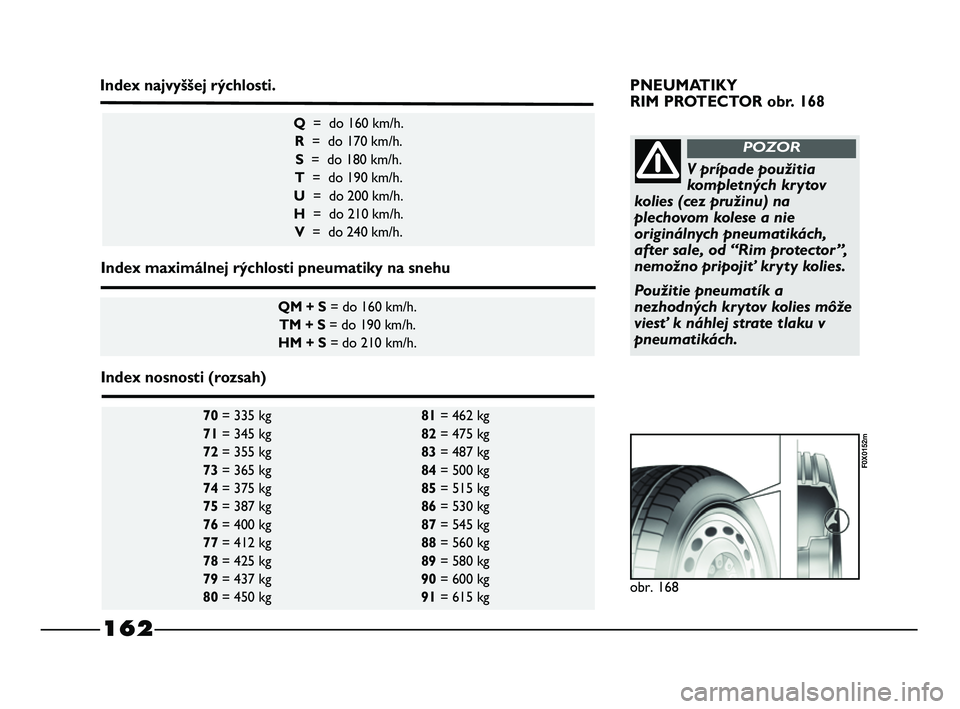

Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
Index najvyššej rýchlosti.
Index maximálnej rýchlosti pneumatiky na snehu
Index nosnosti (rozsah)PNEUMATIKY
RIM PROTECTOR obr. 168
V prípade použitia
kompletných krytov
kolies (cez pružinu) na
plechovom kolese a nie
originálnych pneumatikách,
after sale, od “Rim protector ”,
nemožno pripojiť kryty kolies.
Použitie pneumatík a
nezhodných krytov kolies môže
viesť k náhlej strate tlaku v
pneumatikách.
POZOR
162
155-184 STRADA LUM SK 1ed 13-02-2012 14:40 Pagina 162

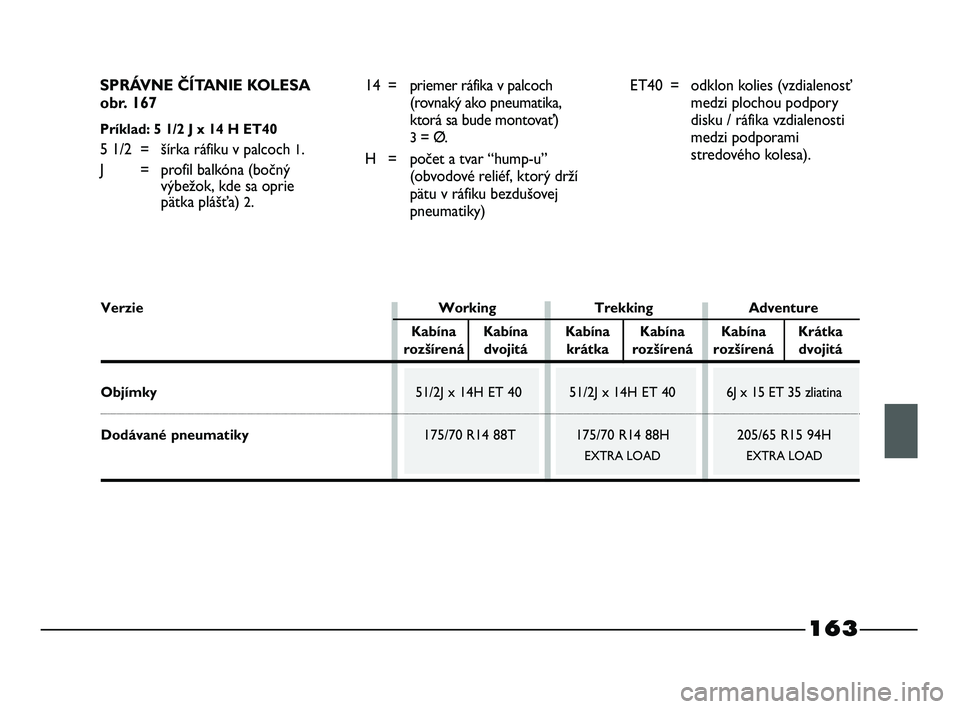

SPRÁVNE ČÍTANIE KOLESA
obr. 167
Príklad: 5 1/2 J x 14 H ET40
5 1/2 = šírka ráfiku v palcoch 1.
J = profil balkóna (bočný
výbežok, kde sa oprie
pätka plášťa)
2.14 = priemer ráfika v palcoch
(rovnaký ako pneumatika,
ktorá sa bude montovať)
3= Ø.
H = počet a tvar “hump-u”
(obvodové reliéf, ktorý drží
pätu v ráfiku bezdušovej
pneumatiky)
ET40 = odklon kolies (vzdialenosť
medzi plochou podpory
disku / ráfika vzdialenosti
medzi podporami
stredového kolesa).
Verzie Working Trekking Adventure
Kabína Kabína Kabína Kabína Kabína Krátka
rozšírená dvojitá krátka rozšírená rozšírená dvojitá
Objímky51/2J x 14H ET 40 51/2J x 14H ET 40 6J x 15 ET 35zliatina
Dodávané pneumatiky175/70 R14 88T 175/70 R14 88H 205/65 R15 94H
EXTRA LOAD EXTRA LOAD
163
155-184 STRADA LUM SK 1ed 13-02-2012 14:40 Pagina 163

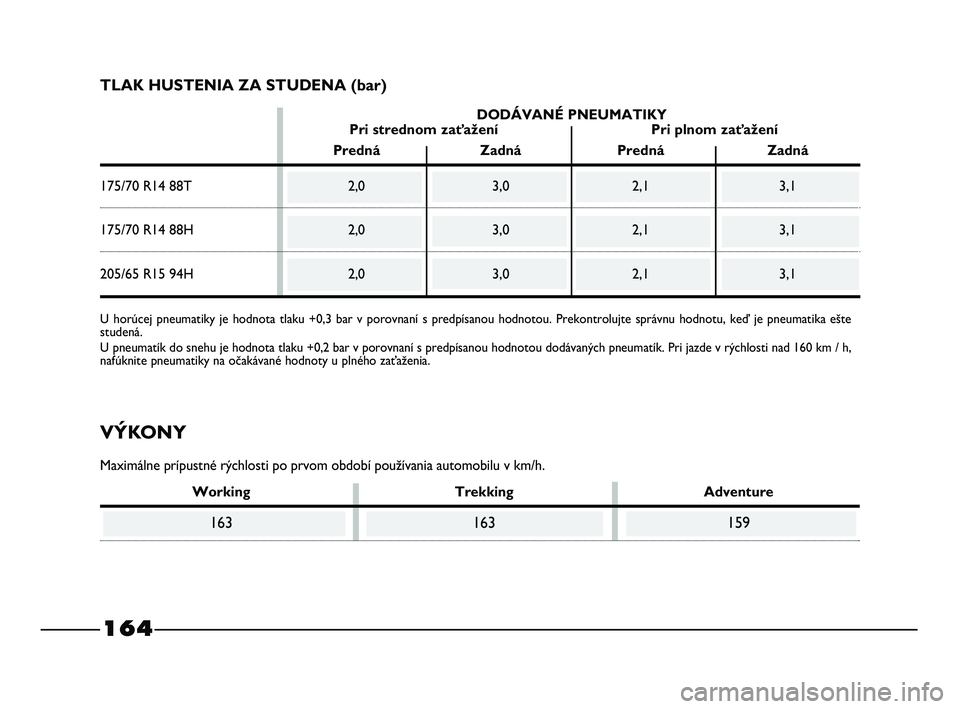

DODÁVANÉ PNEUMATIKY
Pri strednom zaťažení Pri plnom zaťažení
Predná Zadná Predná Zadná
175/70 R14 88T 2,0 3,0 2,1 3,1
175/70 R14 88H 2,0 3,0 2,1 3,1
205/65 R15 94H 2,0 3,0 2,1 3,1
164
TLAK HUSTENIA ZA STUDENA (bar)
U horúcej pneumatiky je hodnota tlaku +0,3 bar v porovnaní s predpísanou hodnotou. Prekontrolujte správnu hodnotu, keď je pneumatika ešte
studená.
U pneumatík do snehu je hodnota tlaku +0,2 bar v porovnaní s predpísanou hodnotou dodávaných pneumatík. Pri jazde v rýchlosti nad 160 km / h,
nafúknite pneumatiky na očakávané hodnoty u plného zaťaženia.
VÝKONY
Maximálne prípustné rýchlosti po prvom období používania automobilu v km/h.
Working Trekking Adventure
163 163 159
155-184 STRADA LUM SK 1ed 13-02-2012 14:41 Pagina 164

165

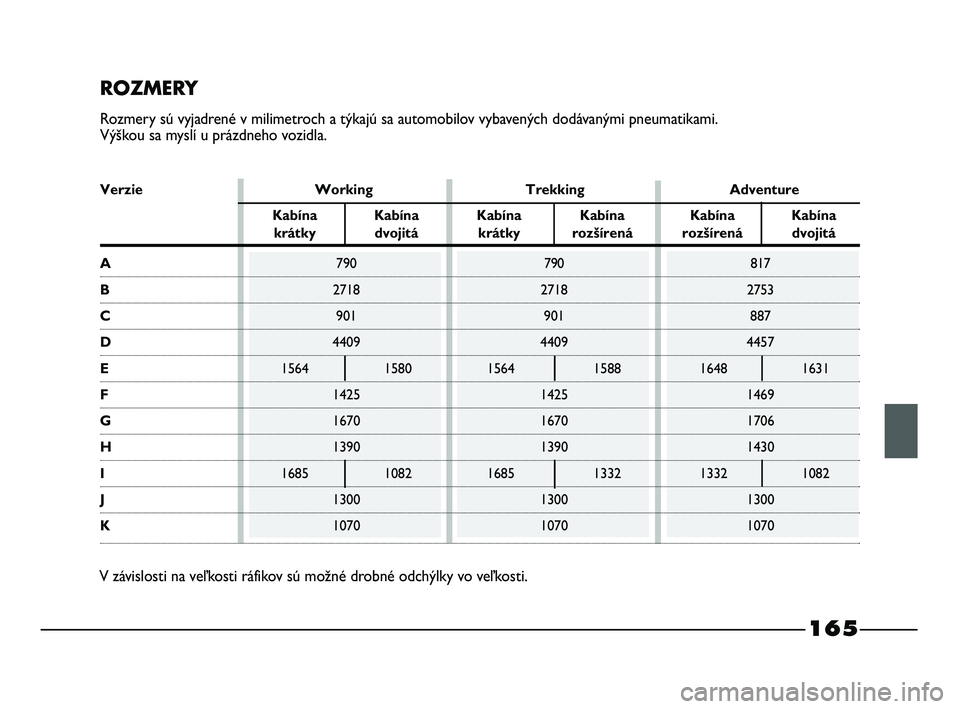

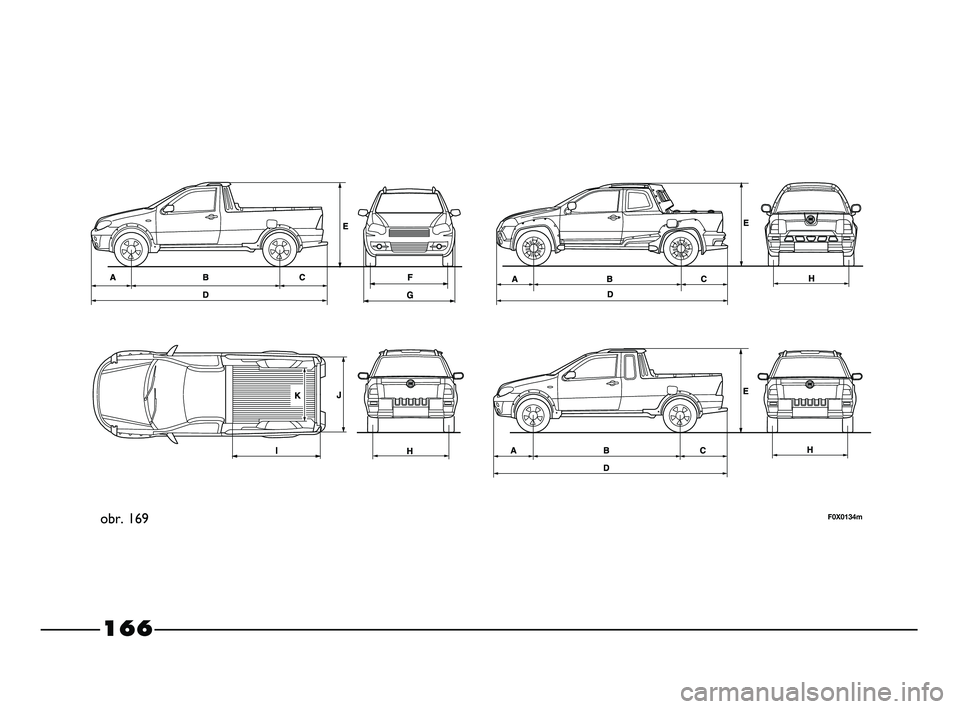

ROZMERY
Rozmery sú vyjadrené v milimetroch a týkajú sa automobilov vybavených dodávanými pneumatikami.
Výškou sa myslí u prázdneho vozidla.
V závislosti na veľkosti ráfikov sú možné drobné odchýlky vo veľkosti.
Verzie Working Trekking Adventure
Kabína Kabína Kabína Kabína Kabína Kabína
krátky dvojitá krátky rozšírená rozšírená dvojitá
A790 790 817
B2718 2718 2753
C901 901 887
D4409 4409 4457
E1564 1580 1564 1588 1648 1631
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1685 1082 1685 1332 1332 1082
J1300 1300 1300
K1070 1070 1070
155-184 STRADA LUM SK 1ed 13-02-2012 14:41 Pagina 165

obr. 169
166
F0X0134m
155-184 STRADA LUM SK 1ed 13-02-2012 14:41 Pagina 166

167

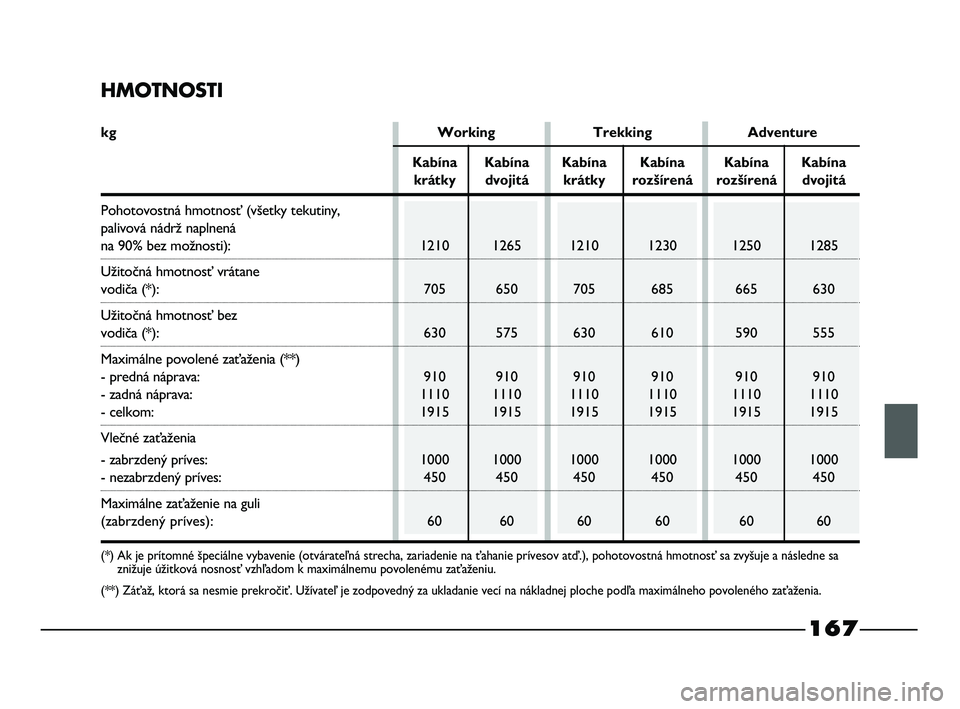

HMOTNOSTI
kg Working Trekking Adventure
Kabína Kabína Kabína Kabína Kabína Kabína
krátky dvojitá krátky rozšírená rozšírená dvojitá
Pohotovostná hmotnosť (všetky tekutiny,
palivová nádrž naplnená
na 90% bez možnosti):1210 1265 1210 1230 1250 1285
Užitočná hmotnosť vrátane
vodiča (*): 705 650 705 685 665 630
Užitočná hmotnosť bez
vodiča (*): 630 575 630 610 590 555
Maximálne povolené zaťaženia (**)
- predná náprava: 910 910 910 910 910 910
- zadná náprava:1110 1110 1110 1110 1110 1110
- celkom:1915 1915 1915 1915 1915 1915
Vlečné zaťaženia
- zabrzdený príves:1000 1000 1000 1000 1000 1000
- nezabrzdený príves: 450 450 450 450 450 450
Maximálne zaťaženie na guli
(zabrzdený príves): 60 60 60 60 60 60
(*) Ak je prítomné špeciálne vybavenie (otvárateľná strecha, zariadenie na ťahanie prívesov atď.), pohotovostná hmotnosť sa zvyšuje a následne sa
znižuje úžitková nosnosť vzhľadom k maximálnemu povolenému zaťaženiu.
(**) Záťaž, ktorá sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí na nákladnej ploche podľa maximálneho povoleného zaťaženia.
155-184 STRADA LUM SK 1ed 13-02-2012 14:41 Pagina 167

1.3 Multijet 16V
ZÁSOBY
Palivová nádrž :vrátane rezervy:
Zariadenie na chladenie motora:
Kľuková skriňa:
Kľuková skriňa a filter:
Prevodovka / diferenciál:
Hydraulický posilňovač riadenia:
CV kĺbu a slúchadlá:
Hydraulický brzdy
s protiblokovacím systémom ABS:
Kvapaliny do nádoby ostrekovača:
litre
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Predpísané palivo
Pôvodné výrobky
Pohonná hmota(Konkrétne EN590)
Zmes destilovanej vody a kvapaliny PARAFLU
UPna 50%
SELENIA WR P.E.
TUTELA TRANSMISSION GEARFORCE
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Zmes vody a kvapaliny
TUTELA PROFESSIONAL SC35 kg
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
168
