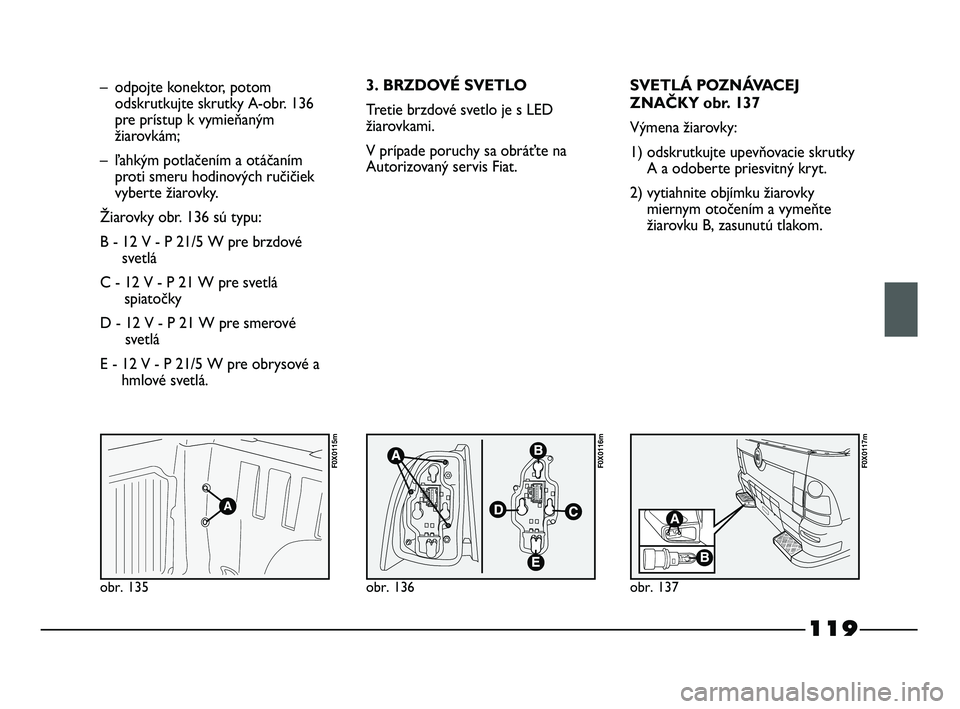

– odpojte konektor, potom
odskrutkujte skrutky A-obr. 136
pre prístup k vymieňaným
žiarovkám;
– ľahkým potlačením a otáčaním
proti smeru hodinových ručičiek
vyberte žiarovky.
Žiarovky obr. 136 sú typu:
B - 12 V - P 21/5 W pre brzdové
svetlá
C - 12 V - P 21 W pre svetlá
spiatočky
D - 12 V - P 21 W pre smerové
svetlá
E - 12 V - P 21/5 W pre obrysové a
hmlové svetlá.3. BRZDOVÉ SVETLO
Tretie brzdové svetlo je s LED
žiarovkami.
V prípade poruchy sa obráťte na
Autorizovaný servis Fiat.SVETLÁ POZNÁVACEJ
ZNAČKY obr. 137
Výmena žiarovky:
1) odskrutkujte upevňovacie skrutky
A a odoberte priesvitný kryt.
2) vytiahnite objímku žiarovky
miernym otočením a vymeňte
žiarovku B, zasunutú tlakom.
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 119

120

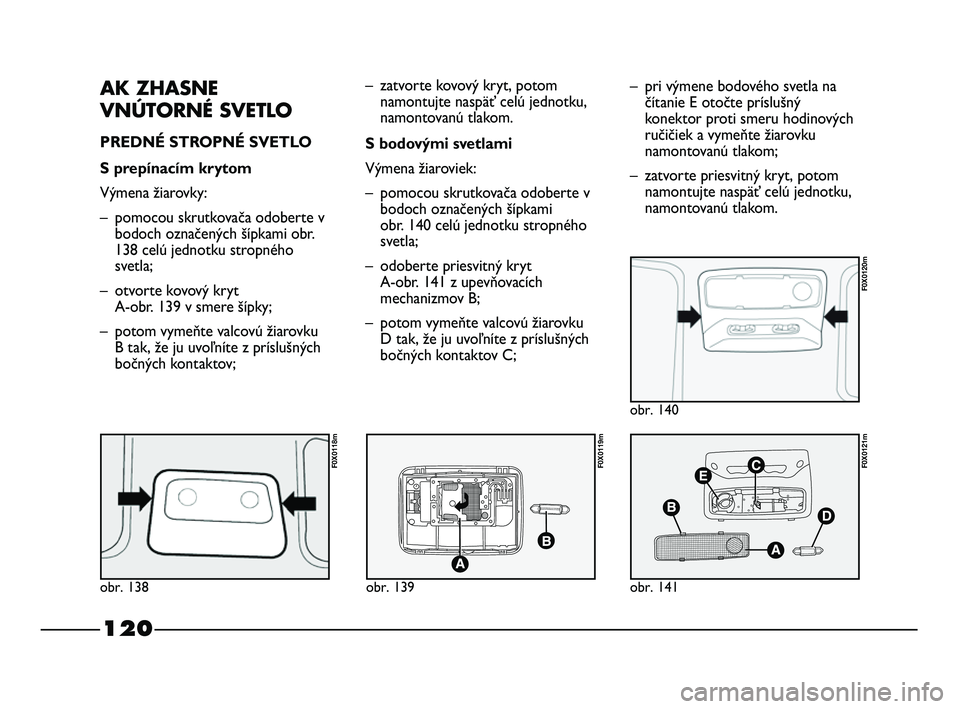

AK ZHASNE
VNÚTORNÉ SVETLO
PREDNÉ STROPNÉ SVETLO
S prepínacím krytom
Výmena žiarovky:
– pomocou skrutkovača odoberte v
bodoch označených šípkami obr.
138 celú jednotku stropného
svetla;
– otvorte kovový kryt
A-obr. 139 v smere šípky;
– potom vymeňte valcovú žiarovku
B tak, že ju uvoľníte z príslušných
bočných kontaktov;– zatvorte kovový kryt, potom
namontujte naspäť celú jednotku,
namontovanú tlakom.
S bodovými svetlami
Výmena žiaroviek:
– pomocou skrutkovača odoberte v
bodoch označených šípkami
obr. 140 celú jednotku stropného
svetla;
– odoberte priesvitný kryt
A-obr. 141 z upevňovacích
mechanizmov B;
– potom vymeňte valcovú žiarovku
D tak, že ju uvoľníte z príslušných
bočných kontaktov C;– pri výmene bodového svetla na
čítanie E otočte príslušný
konektor proti smeru hodinových
ručičiek a vymeňte žiarovku
namontovanú tlakom;
– zatvorte priesvitný kryt, potom
namontujte naspäť celú jednotku,
namontovanú tlakom.
obr. 138
F0X0118m
obr. 139
F0X0119m
obr. 141
F0X0121m
obr. 140
F0X0120m
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 120

121

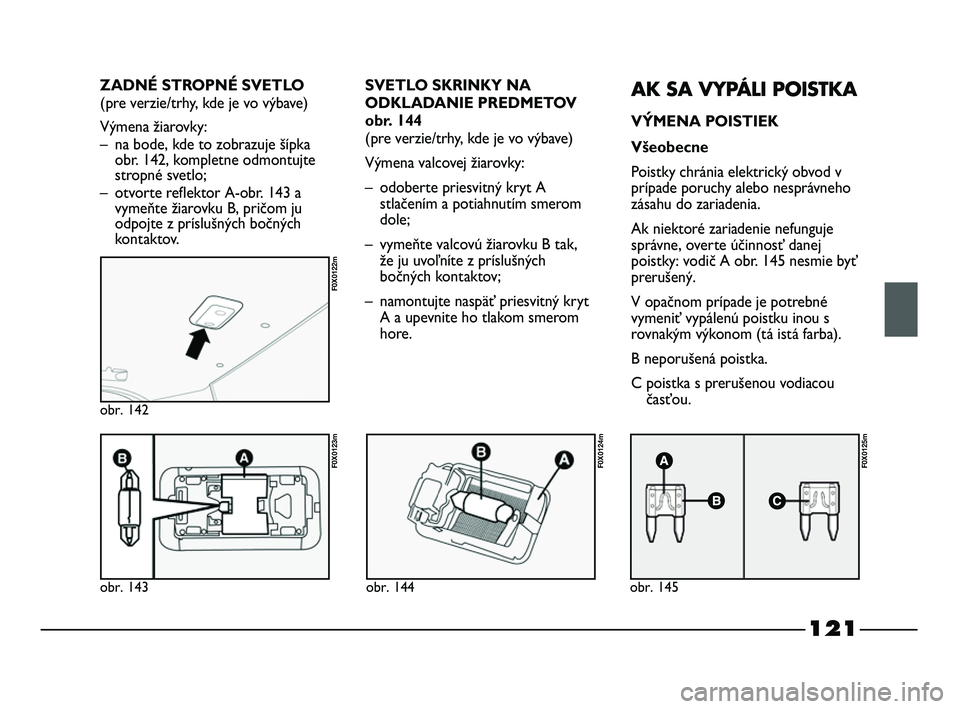

obr. 143
F0X0123m
obr. 142
F0X0122m
obr. 144
F0X0124m
obr. 145
F0X0125m
SVETLO SKRINKY NA
ODKLADANIE PREDMETOV
obr. 144
(pre verzie/trhy, kde je vo výbave)
Výmena valcovej žiarovky:
– odoberte priesvitný kryt A
stlačením a potiahnutím smerom
dole;
– vymeňte valcovú žiarovku B tak,
že ju uvoľníte z príslušných
bočných kontaktov;
– namontujte naspäť priesvitný kryt
A a upevnite ho tlakom smerom
hore.AK SA VYPÁLI POISTKA
VÝMENA POISTIEK
Všeobecne
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak niektoré zariadenie nefunguje
správne, overte účinnosť danej
poistky: vodič A obr. 145 nesmie byť
prerušený.
V opačnom prípade je potrebné
vymeniť vypálenú poistku inou s
rovnakým výkonom (tá istá farba).
B neporušená poistka.
C poistka s prerušenou vodiacou
časťou. ZADNÉ STROPNÉ SVETLO
(pre verzie/trhy, kde je vo výbave)
Výmena žiarovky:
– na bode, kde to zobrazuje šípka
obr. 142, kompletne odmontujte
stropné svetlo;
– otvorte reflektor A-obr. 143 a
vymeňte žiarovku B, pričom ju
odpojte z príslušných bočných
kontaktov.
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 121

122
Ak sa všeobecná
ochranná poistka
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) vybije, obráťte sa
na Autorizovaný servis Fiat .
POZOR
Predtým, než vymeníte
poistku, uistite sa, či ste
vybrali kľúč zo štartovacieho
zariadenia a že ste vypli
a/alebo odpojili všetky
spotrebiče.
POZOR
Ak sa vybije všeobecná
ochranná poistka
bezpečnostných systémov
(systém airbagov, brzdový
systém), systémov motorových
pohonných jednotiek (systém
motora, systém prevodovky),
alebo systému riadenia,
obráťte sa na Autorizovaný
servis Fiat .
POZOR
Na určenie ochranných poistiek sa
pridŕžajte tabuliek uvedených v
nasledujúcich stranách.
Nikdy nenahrádzajte
poškodenú poistku
kovovými drôtikmi alebo
iným materiálom.
V prípade, že sa poistka
znovu vypáli, obráťte sa
na Autorizovaný servis Fiat .
POZOR
V žiadnom prípade
nenahrádzajte poistku
inou, ktorá má vyšší počet
ampérov; NEBEZPEČENSTVO
POŽIARU.
POZOR
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 122

123
Pre prístup k poistkovej skrinke
obr. 143, odskrutkujte upevňovacie
skrutky A-obr. 144 a odoberte
kryt B.
Grafické značky, ktoré označujú
hlavnú elektrickú súčiastku patriacu
ku každej poistke, sú uvedené na
vnútornej stene krytu.
obr. 143
F0X0126m
obr. 144
F0X0127m

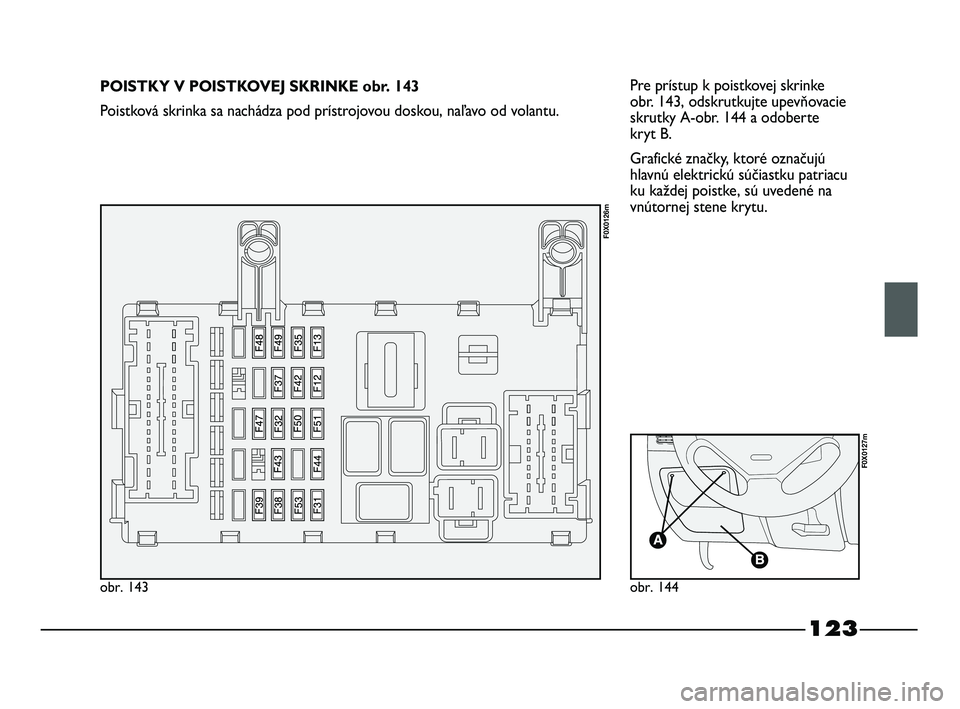

POISTKY V POISTKOVEJ SKRINKE obr. 143
Poistková skrinka sa nachádza pod prístrojovou doskou, naľavo od volantu.
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 123

124

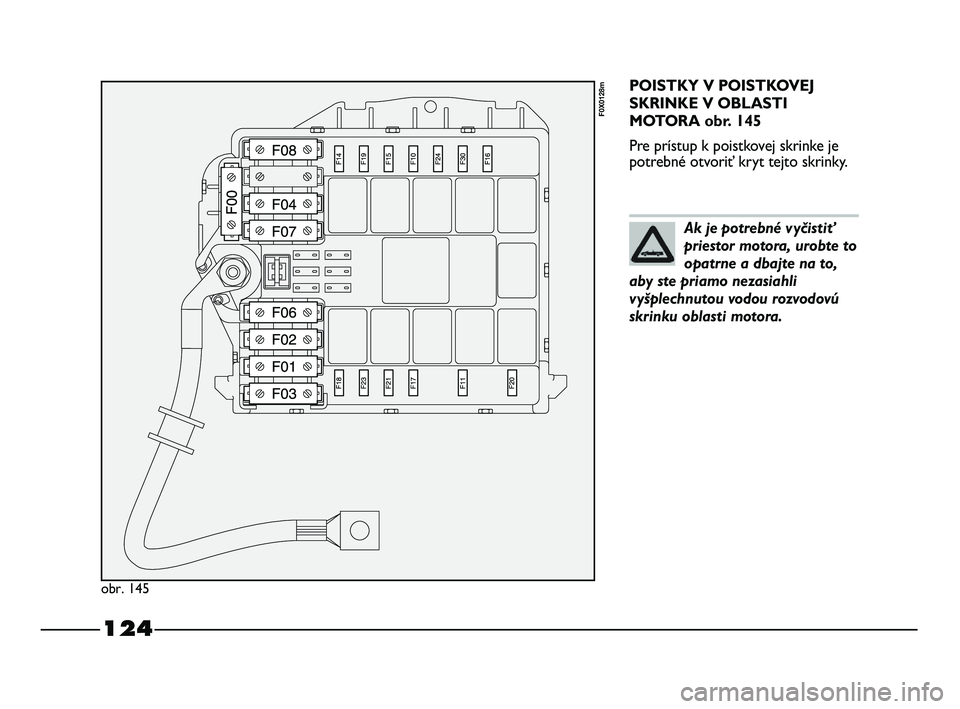

POISTKY V POISTKOVEJ
SKRINKE V OBLASTI
MOTORA obr. 145
Pre prístup k poistkovej skrinke je
potrebné otvoriť kryt tejto skrinky.
obr. 145
F0X0128m
Ak je potrebné vyčistiť
priestor motora, urobte to
opatrne a dbajte na to,
aby ste priamo nezasiahli
vyšplechnutou vodou rozvodovú
skrinku oblasti motora.
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 124

125

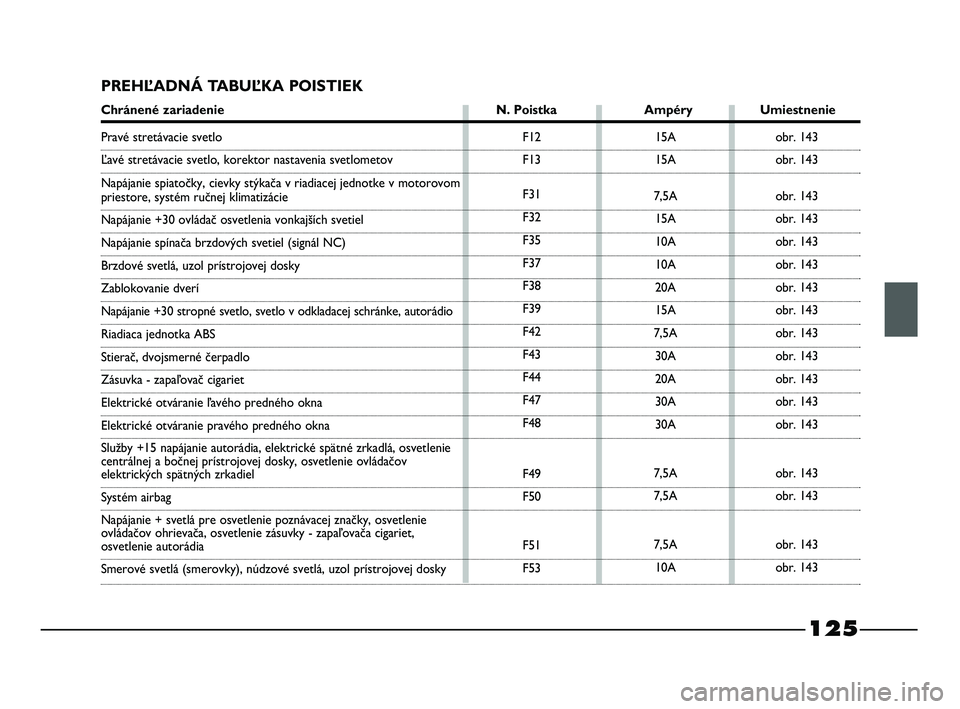

PREHĽADNÁ TABUĽKA POISTIEK
Chránené zariadenie N. Poistka Ampéry Umiestnenie
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Pravé stretávacie svetlo
Ľavé stretávacie svetlo, korektor nastavenia svetlometov
Napájanie spiatočky, cievky stýkača v riadiacej jednotke v motorovom
priestore, systém ručnej klimatizácie
Napájanie +30 ovládač osvetlenia vonkajších svetiel
Napájanie spínača brzdových svetiel (signál NC)
Brzdové svetlá, uzol prístrojovej dosky
Zablokovanie dverí
Napájanie +30 stropné svetlo, svetlo v odkladacej schránke, autorádio
Riadiaca jednotka ABS
Stierač, dvojsmerné čerpadlo
Zásuvka - zapaľovač cigariet
Elektrické otváranie ľavého predného okna
Elektrické otváranie pravého predného okna
Služby +15 napájanie autorádia, elektrické spätné zrkadlá, osvetlenie
centrálnej a bočnej prístrojovej dosky, osvetlenie ovládačov
elektrických spätných zrkadiel
Systém airbag
Napájanie + svetlá pre osvetlenie poznávacej značky, osvetlenie
ovládačov ohrievača, osvetlenie zásuvky - zapaľovača cigariet,
osvetlenie autorádia
Smerové svetlá (smerovky), núdzové svetlá, uzol prístrojovej doskyobr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 125

126

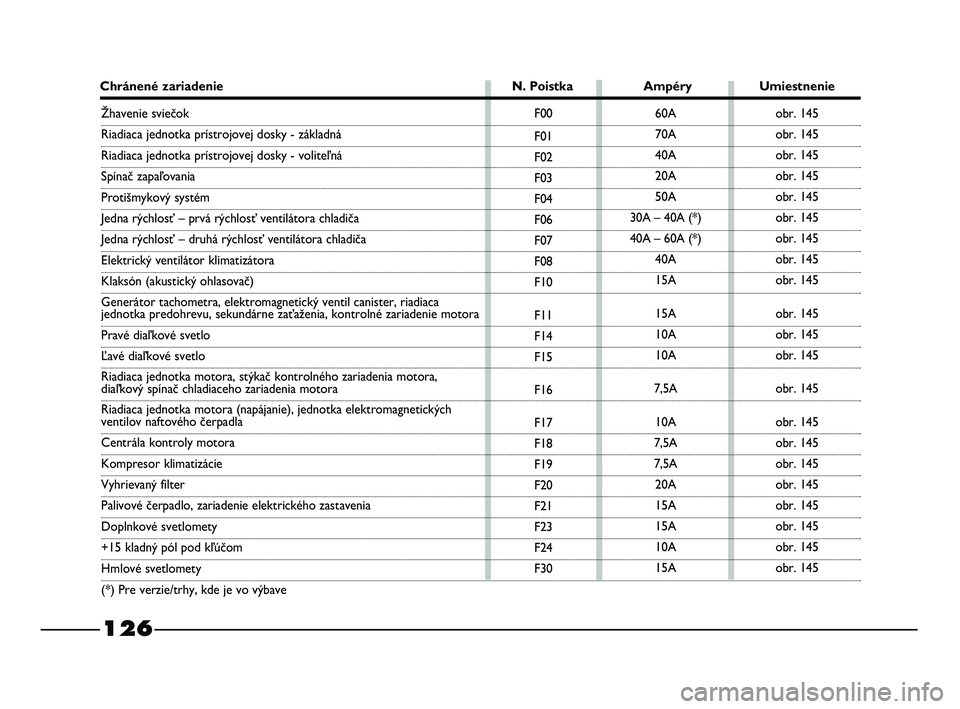

Chránené zariadenie N. Poistka Ampéry Umiestnenie
Žhavenie sviečok
Riadiaca jednotka prístrojovej dosky - základná
Riadiaca jednotka prístrojovej dosky - voliteľná
Spínač zapaľovania
Protišmykový systém
Jedna rýchlosť – prvá rýchlosť ventilátora chladiča
Jedna rýchlosť – druhá rýchlosť ventilátora chladiča
Elektrický ventilátor klimatizátora
Klaksón (akustický ohlasovač)
Generátor tachometra, elektromagnetický ventil canister, riadiaca
jednotka predohrevu, sekundárne zaťaženia, kontrolné zariadenie motora
Pravé diaľkové svetlo
Ľavé diaľkové svetlo
Riadiaca jednotka motora, stýkač kontrolného zariadenia motora,
diaľkový spínač chladiaceho zariadenia motora
Riadiaca jednotka motora (napájanie), jednotka elektromagnetických
ventilov naftového čerpadla
Centrála kontroly motora
Kompresor klimatizácie
Vyhrievaný filter
Palivové čerpadlo, zariadenie elektrického zastavenia
Doplnkové svetlomety
+15 kladný pól pod kľúčom
Hmlové svetlomety
(*) Pre verzie/trhy, kde je vo výbaveF00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Aobr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 126

127
KEĎ SA VYBIJE
AKUMULÁTOR
Najprv sa odporúča vyhľadať v
kapitole „Údržba vozidla“ pokyny
pre prevenciu vybíjania akumulátora
a pre zaistenie jeho dlhej životnosti.
NABÍJANIE AKUMULÁTORA
UPOZORNENIE Opis procedúry
dobíjania batérie je uvedený výlučne
ako informatívny. Pre vykonanie tejto
činnosti odporúčame obrátiť sa na
Autorizovaný servis Fiat.
Odporúčame pomalé nabíjanie pri
nízkej intenzite prúdu počas doby
približne 24 hodín. Nabíjanie na dlhý
čas by mohlo poškodiť akumulátor.
Pri nabíjaní postupujte nasledujúcim
spôsobom:– odpojte svorku zo záporného pólu
batérie;
– pripojte na póly batérie káble
nabíjacieho zariadenia, pričom
dodržte polaritu;
– zapnite nabíjacie zariadenie;
– po dokončení nabíjania vypnite
zariadenie a potom ho odpojte od
batérie;
– opäť pripojte svorku na záporný
pól batérie.
Kvapalina nachádzajúca
sa v akumulátore je
jedovatá a korozívna, vyhnite
sa kontaktu s pokožkou alebo
očami. Nabíjanie musí prebiehať
vo vetranom prostredí a ďaleko
od otvoreného ohňa alebo
možných zdrojov iskrenia, kvôli
obmedzeniu nebezpečenstva
výbuchu a požiaru.
POZOR
Nepokúšajte sa nabiť
zamrznutú batériu:
najprv sa musí rozmraziť, inak
riskujete, že vybuchne. Ak bola
batéria zamrznutá, je treba ju
dať pred nabíjaním
skontrolovať špecializovanému
personálu na kontrolu
vnútorných elementov, či nie sú
poškodené a či zásobník nie je
prasknutý s rizikom úniku
jedovatej a korozívnej kyseliny.
POZOR
107-132 STRADA LUM SK 1ed 9-02-2012 11:36 Pagina 127

128
AK JE NUTNÉ VOZIDLO
ZDVIHNÚŤ
ZDVIHÁKOM
Pozri časť „Ak sa prederaví
pneumatika“, v tejto kapitole.
Zdvihák slúži iba na
výmenu kolies na
vozidle, ku ktorému bol
dodaný. Je absolútne zakázané
iné použite, ako napríklad
dvíhanie iných automobilov.
V žiadnom prípade ho
nepoužívajte pre opravy pod
vozidlom.
