FIAT STRADA 2015 Instrukcja obsługi (in Polish)

29

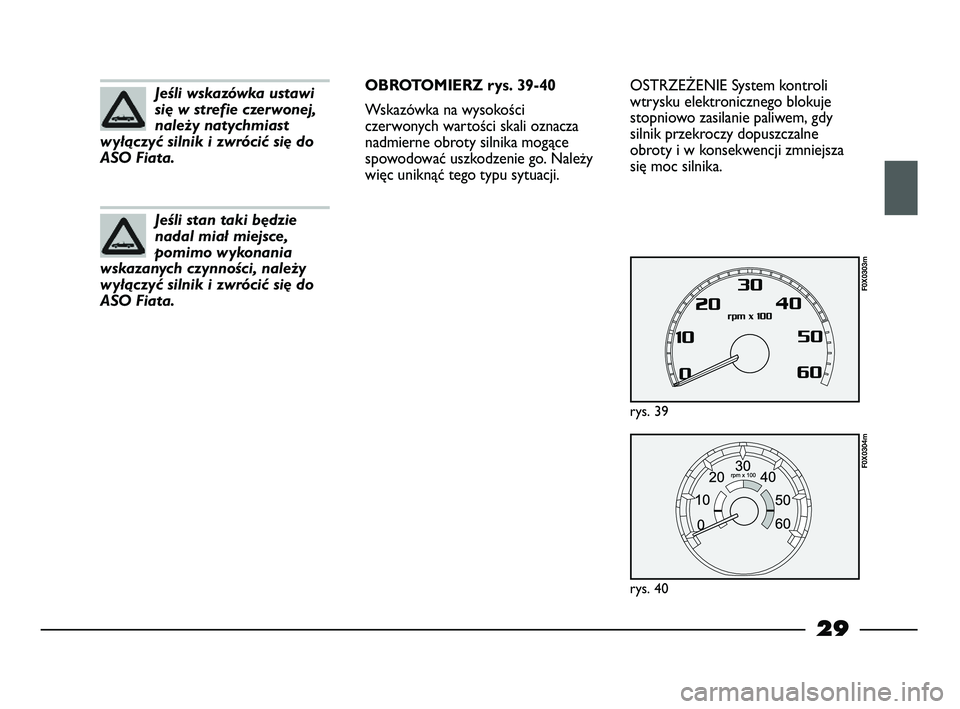

OSTRZEŻENIE System kontroli
wtrysku elektronicznego blokuje
stopniowo zasilanie paliwem, gdy
silnik przekroczy dopuszczalne
obroty i w konsekwencji zmniejsza
się moc silnika.
rys. 39
F0X0303m
rys. 40
F0X0304m
Jeśli wskazówka ustawi
się w strefie czerwonej,
należy natychmiast
wyłączyć silnik i zwrócić się do
ASO Fiata.
Jeśli stan taki będzie
nadal miał miejsce,
pomimo wykonania
wskazanych czynności, należy
wyłączyć silnik i zwrócić się do
ASO Fiata.
OBROTOMIERZ rys. 39-40
Wskazówka na wysokości
czerwonych wartości skali oznacza
nadmierne obroty silnika mogące
spowodować uszkodzenie go. Należy
więc uniknąć tego typu sytuacji.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 29

30

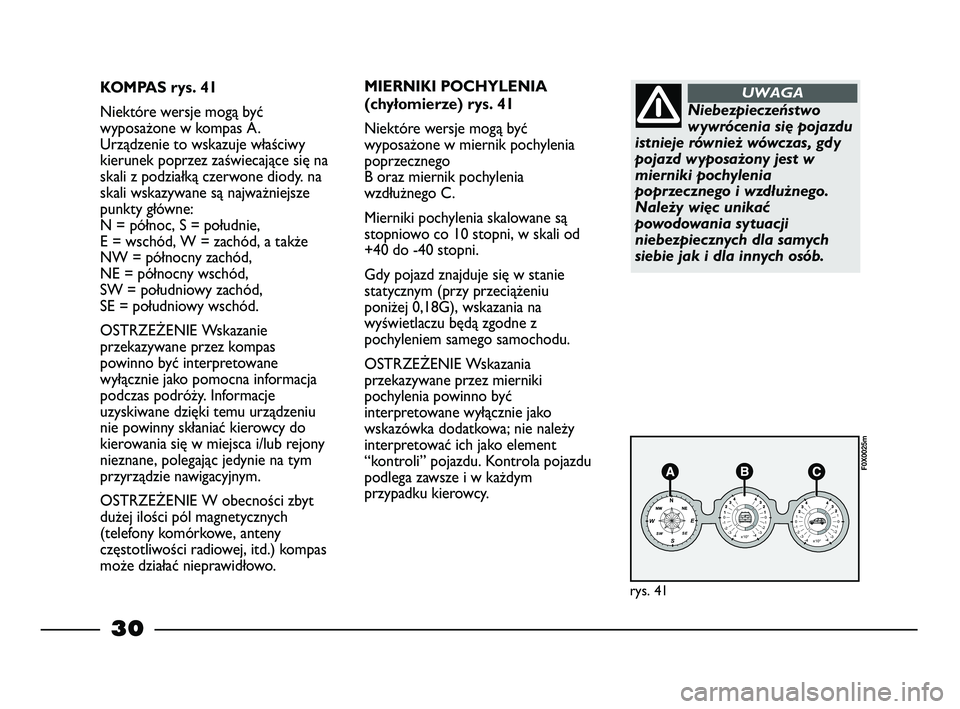

KOMPAS rys. 41
Niektóre wersje mogą być
wyposażone w kompas A.
Urządzenie to wskazuje właściwy
kierunek poprzez zaświecające się na
skali z podziałką czerwone diody. na
skali wskazywane są najważniejsze
punkty główne:
N = północ, S = południe,
E = wschód, W = zachód, a także
NW = północny zachód,
NE = północny wschód,
SW = południowy zachód,
SE = południowy wschód.
OSTRZEŻENIE Wskazanie
przekazywane przez kompas
powinno być interpretowane
wyłącznie jako pomocna informacja
podczas podróży. Informacje
uzyskiwane dzięki temu urządzeniu
nie powinny skłaniać kierowcy do
kierowania się w miejsca i/lub rejony
nieznane, polegając jedynie na tym
przyrządzie nawigacyjnym.
OSTRZEŻENIE W obecności zbyt
dużej ilości pól magnetycznych
(telefony komórkowe, anteny
częstotliwości radiowej, itd.) kompas
może działać nieprawidłowo.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
rys. 41
F0X0025m
MIERNIKI POCHYLENIA
(chyłomierze) rys. 41
Niektóre wersje mogą być
wyposażone w miernik pochylenia
poprzecznego
B oraz miernik pochylenia
wzdłużnego C.
Mierniki pochylenia skalowane są
stopniowo co 10 stopni, w skali od
+40 do -40 stopni.
Gdy pojazd znajduje się w stanie
statycznym (przy przeciążeniu
poniżej 0,18G), wskazania na
wyświetlaczu będą zgodne z
pochyleniem samego samochodu.
OSTRZEŻENIE Wskazania
przekazywane przez mierniki
pochylenia powinno być
interpretowane wyłącznie jako
wskazówka dodatkowa; nie należy
interpretować ich jako element
“kontroli” pojazdu. Kontrola pojazdu
podlega zawsze i w każdym
przypadku kierowcy.
Niebezpieczeństwo
wywrócenia się pojazdu
istnieje również wówczas, gdy
pojazd wyposażony jest w
mierniki pochylenia
poprzecznego i wzdłużnego.
Należy więc unikać
powodowania sytuacji
niebezpiecznych dla samych
siebie jak i dla innych osób.
UWAGA
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 30

31

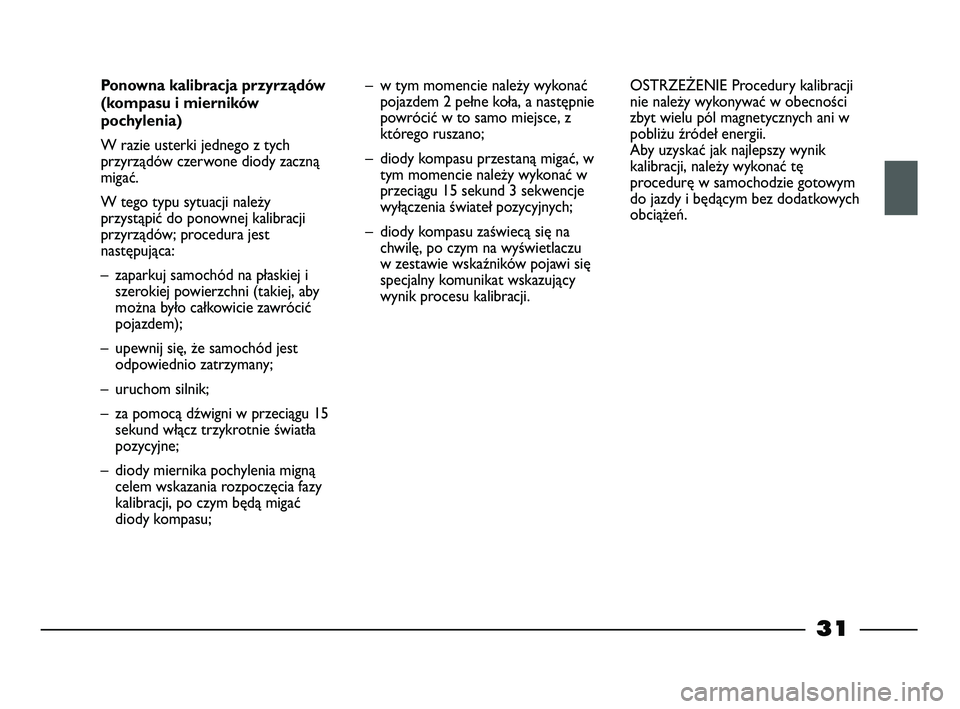

Ponowna kalibracja przyrządów
(kompasu i mierników
pochylenia)
W razie usterki jednego z tych
przyrządów czerwone diody zaczną
migać.
W tego typu sytuacji należy
przystąpić do ponownej kalibracji
przyrządów; procedura jest
następująca:
– zaparkuj samochód na płaskiej i
szerokiej powierzchni (takiej, aby
można było całkowicie zawrócić
pojazdem);
– upewnij się, że samochód jest
odpowiednio zatrzymany;
– uruchom silnik;
– za pomocą dźwigni w przeciągu 15
sekund włącz trzykrotnie światła
pozycyjne;
– diody miernika pochylenia migną
celem wskazania rozpoczęcia fazy
kalibracji, po czym będą migać
diody kompasu;– w tym momencie należy wykonać
pojazdem 2 pełne koła, a następnie
powrócić w to samo miejsce, z
którego ruszano;
– diody kompasu przestaną migać, w
tym momencie należy wykonać w
przeciągu 15 sekund 3 sekwencje
wyłączenia świateł pozycyjnych;
– diody kompasu zaświecą się na
chwilę, po czym na wyświetlaczu
w zestawie wskaźników pojawi się
specjalny komunikat wskazujący
wynik procesu kalibracji.OSTRZEŻENIE Procedury kalibracji
nie należy wykonywać w obecności
zbyt wielu pól magnetycznych ani w
pobliżu źródeł energii.
Aby uzyskać jak najlepszy wynik
kalibracji, należy wykonać tę
procedurę w samochodzie gotowym
do jazdy i będącym bez dodatkowych
obciążeń.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 31

32

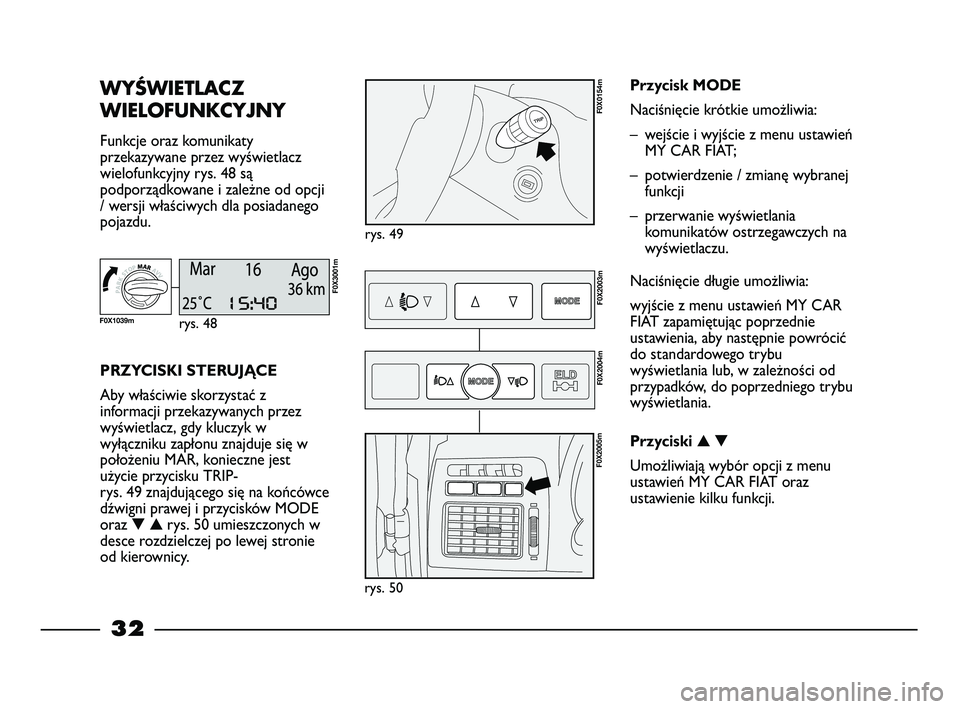

WYŚWIETLACZ
WIELOFUNKCYJNY
Funkcje oraz komunikaty
przekazywane przez wyświetlacz
wielofunkcyjny rys. 48 są
podporządkowane i zależne od opcji
/ wersji właściwych dla posiadanego
pojazdu.
rys. 49
F0X0154m
PRZYCISKI STERUJĄCE
Aby właściwie skorzystać z
informacji przekazywanych przez
wyświetlacz, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR, konieczne jest
użycie przycisku TRIP-
rys. 49 znajdującego się na końcówce
dźwigni prawej i przycisków MODE
oraz ▼▲ rys. 50 umieszczonych w
desce rozdzielczej po lewej stronie
od kierownicy.Przycisk MODE
Naciśnięcie krótkie umożliwia:
– wejście i wyjście z menu ustawień
MY CAR FIAT;
– potwierdzenie / zmianę wybranej
funkcji
– przerwanie wyświetlania
komunikatów ostrzegawczych na
wyświetlaczu.
Naciśnięcie długie umożliwia:
wyjście z menu ustawień MY CAR
FIAT zapamiętując poprzednie
ustawienia, aby następnie powrócić
do standardowego trybu
wyświetlania lub, w zależności od
przypadków, do poprzedniego trybu
wyświetlania.
Przyciski ▲▼
Umożliwiają wybór opcji z menu
ustawień MY CAR FIAT oraz
ustawienie kilku funkcji.
rys. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
rys. 50
F0X2005m
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 32

33

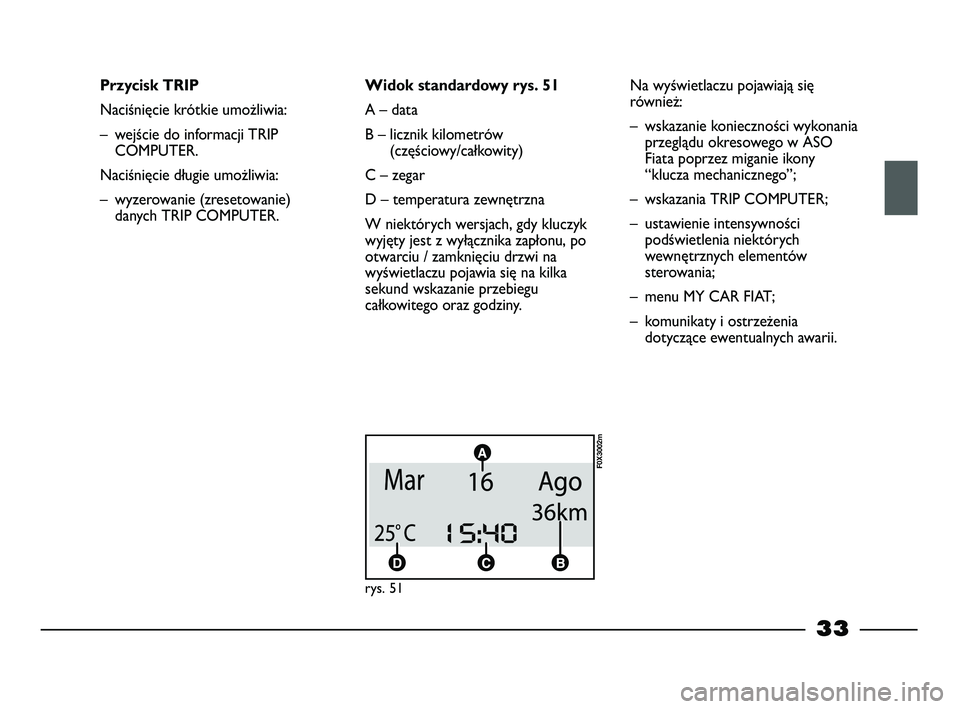

Przycisk TRIP
Naciśnięcie krótkie umożliwia:
– wejście do informacji TRIP
COMPUTER.
Naciśnięcie długie umożliwia:
– wyzerowanie (zresetowanie)
danych TRIP COMPUTER.Widok standardowy rys. 51
A – data
B – licznik kilometrów
(częściowy/całkowity)
C – zegar
D – temperatura zewnętrzna
W niektórych wersjach, gdy kluczyk
wyjęty jest z wyłącznika zapłonu, po
otwarciu / zamknięciu drzwi na
wyświetlaczu pojawia się na kilka
sekund wskazanie przebiegu
całkowitego oraz godziny.
F0X3002m
Na wyświetlaczu pojawiają się
również:
– wskazanie konieczności wykonania
przeglądu okresowego w ASO
Fiata poprzez miganie ikony
“klucza mechanicznego”;
– wskazania TRIP COMPUTER;
– ustawienie intensywności
podświetlenia niektórych
wewnętrznych elementów
sterowania;
– menu MY CAR FIAT;
– komunikaty i ostrzeżenia
dotyczące ewentualnych awarii.
rys. 51
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 33

34

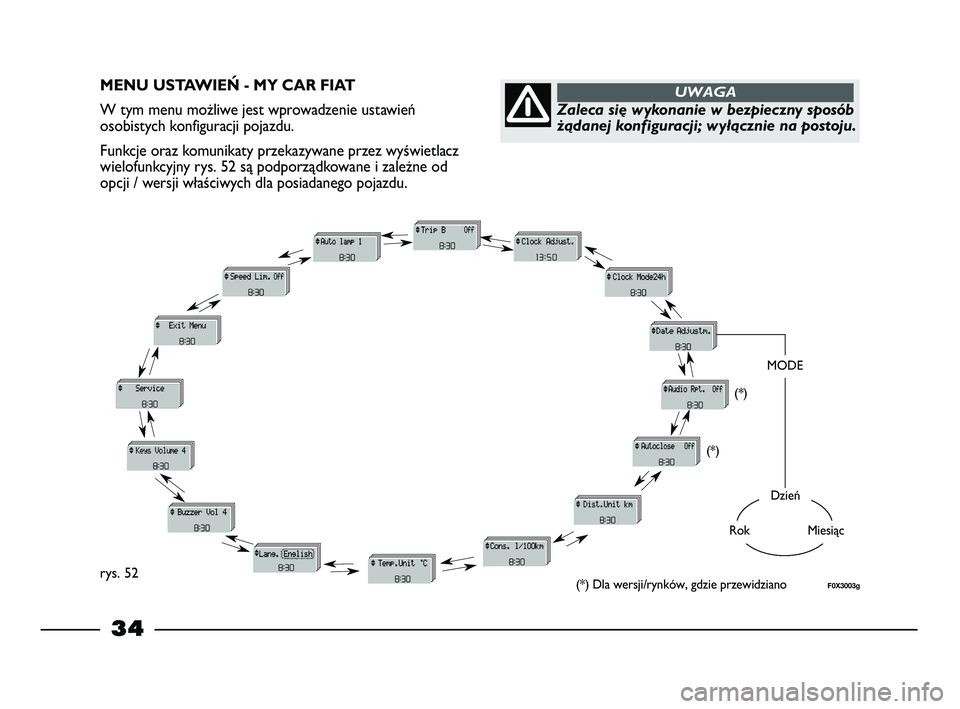

MENU USTAWIEŃ - MY CAR FIAT
W tym menu możliwe jest wprowadzenie ustawień
osobistych konfiguracji pojazdu.
Funkcje oraz komunikaty przekazywane przez wyświetlacz
wielofunkcyjny rys. 52 są podporządkowane i zależne od
opcji / wersji właściwych dla posiadanego pojazdu.
Zaleca się wykonanie w bezpieczny sposób
żądanej konfiguracji; wyłącznie na postoju.
UWAGA
F0X3003grys. 52
Dzień
RokMiesiąc
MODE
(*) Dla wersji/rynków, gdzie przewidziano(*)
(*)
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 34

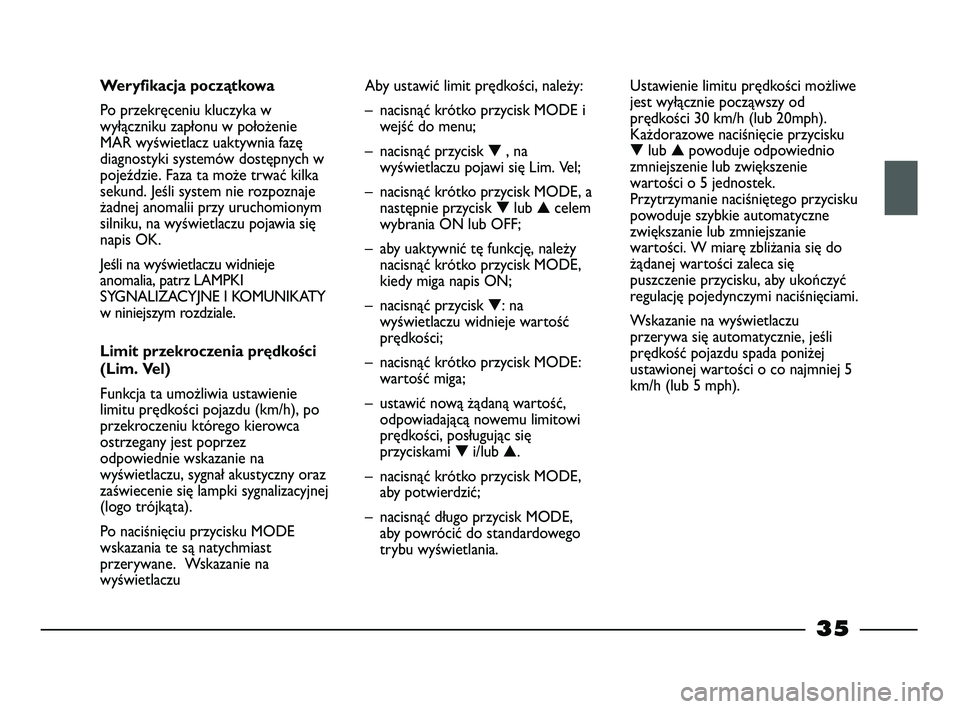

35
Weryfikacja początkowa
Po przekręceniu kluczyka w
wyłączniku zapłonu w położenie
MAR wyświetlacz uaktywnia fazę
diagnostyki systemów dostępnych w
pojeździe. Faza ta może trwać kilka
sekund. Jeśli system nie rozpoznaje
żadnej anomalii przy uruchomionym
silniku, na wyświetlaczu pojawia się
napis OK.
Jeśli na wyświetlaczu widnieje
anomalia, patrz LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
w niniejszym rozdziale.
Limit przekroczenia prędkości
(Lim. Vel)
Funkcja ta umożliwia ustawienie
limitu prędkości pojazdu (km/h), po
przekroczeniu którego kierowca
ostrzegany jest poprzez
odpowiednie wskazanie na
wyświetlaczu, sygnał akustyczny oraz
zaświecenie się lampki sygnalizacyjnej
(logo trójkąta).
Po naciśnięciu przycisku MODE
wskazania te są natychmiast
przerywane. Wskazanie na
wyświetlaczuAby ustawić limit prędkości, należy:
– nacisnąć krótko przycisk MODE i
wejść do menu;
– nacisnąć przycisk ▼, na
wyświetlaczu pojawi się Lim. Vel;
– nacisnąć krótko przycisk MODE, a
następnie przycisk ▼lub ▲celem
wybrania ON lub OFF;
– aby uaktywnić tę funkcję, należy
nacisnąć krótko przycisk MODE,
kiedy miga napis ON;
– nacisnąć przycisk ▼: na
wyświetlaczu widnieje wartość
prędkości;
– nacisnąć krótko przycisk MODE:
wartość miga;
– ustawić nową żądaną wartość,
odpowiadającą nowemu limitowi
prędkości, posługując się
przyciskami ▼i/lub ▲.
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.Ustawienie limitu prędkości możliwe
jest wyłącznie począwszy od
prędkości 30 km/h (lub 20mph).
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 5 jednostek.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.
Wskazanie na wyświetlaczu
przerywa się automatycznie, jeśli
prędkość pojazdu spada poniżej
ustawionej wartości o co najmniej 5
km/h (lub 5 mph).
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 35

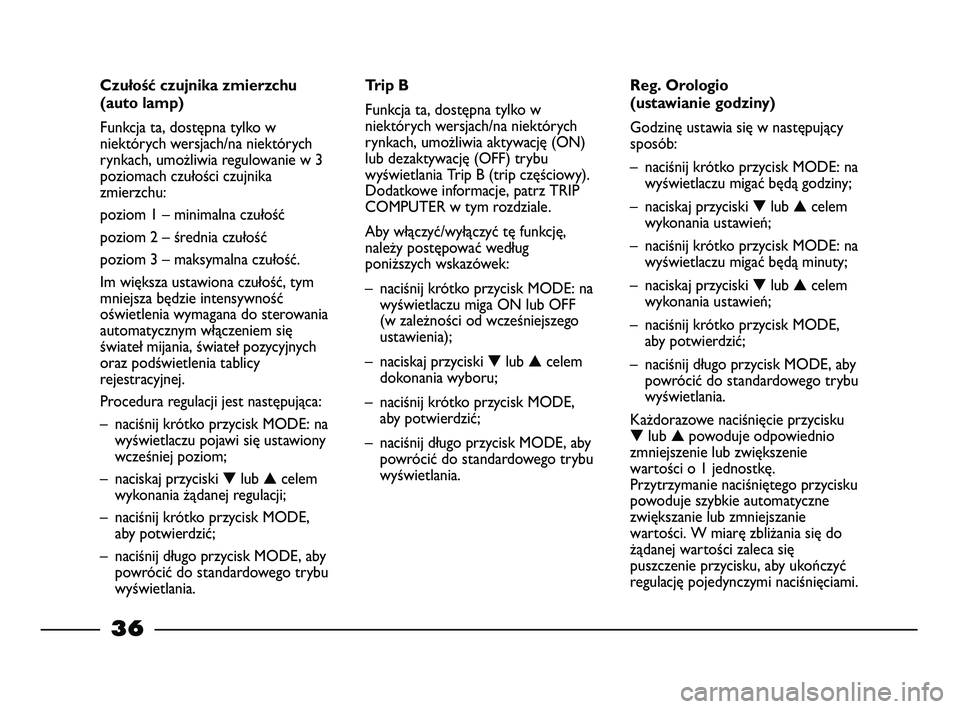

36
Czułość czujnika zmierzchu
(auto lamp)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia regulowanie w 3
poziomach czułości czujnika
zmierzchu:
poziom 1 – minimalna czułość
poziom 2 – średnia czułość
poziom 3 – maksymalna czułość.
Im większa ustawiona czułość, tym
mniejsza będzie intensywność
oświetlenia wymagana do sterowania
automatycznym włączeniem się
świateł mijania, świateł pozycyjnych
oraz podświetlenia tablicy
rejestracyjnej.
Procedura regulacji jest następująca:
– naciśnij krótko przycisk MODE: na
wyświetlaczu pojawi się ustawiony
wcześniej poziom;
– naciskaj przyciski ▼lub ▲celem
wykonania żądanej regulacji;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.Trip B
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia aktywację (ON)
lub dezaktywację (OFF) trybu
wyświetlania Trip B (trip częściowy).
Dodatkowe informacje, patrz TRIP
COMPUTER w tym rozdziale.
Aby włączyć/wyłączyć tę funkcję,
należy postępować według
poniższych wskazówek:
– naciśnij krótko przycisk MODE: na
wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskaj przyciski ▼lub ▲celem
dokonania wyboru;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.Reg. Orologio
(ustawianie godziny)
Godzinę ustawia się w następujący
sposób:
– naciśnij krótko przycisk MODE: na
wyświetlaczu migać będą godziny;
– naciskaj przyciski ▼lub ▲celem
wykonania ustawień;
– naciśnij krótko przycisk MODE: na
wyświetlaczu migać będą minuty;
– naciskaj przyciski ▼lub ▲celem
wykonania ustawień;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 1 jednostkę.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 36

37

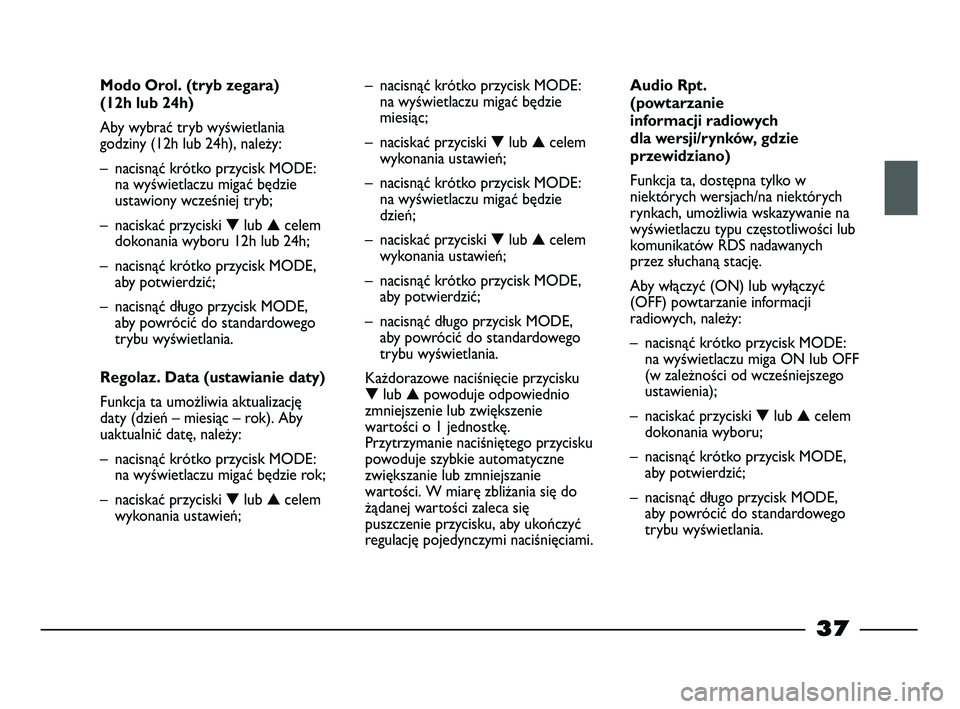

Modo Orol. (tryb zegara)
(12h lub 24h)
Aby wybrać tryb wyświetlania
godziny (12h lub 24h), należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
ustawiony wcześniej tryb;
– naciskać przyciski ▼lub ▲celem
dokonania wyboru 12h lub 24h;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
Regolaz. Data (ustawianie daty)
Funkcja ta umożliwia aktualizację
daty (dzień – miesiąc – rok). Aby
uaktualnić datę, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie rok;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
miesiąc;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
dzień;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 1 jednostkę.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.Audio Rpt.
(powtarzanie
informacji radiowych
dla wersji/rynków, gdzie
przewidziano)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wskazywanie na
wyświetlaczu typu częstotliwości lub
komunikatów RDS nadawanych
przez słuchaną stację.
Aby włączyć (ON) lub wyłączyć
(OFF) powtarzanie informacji
radiowych, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 37

38

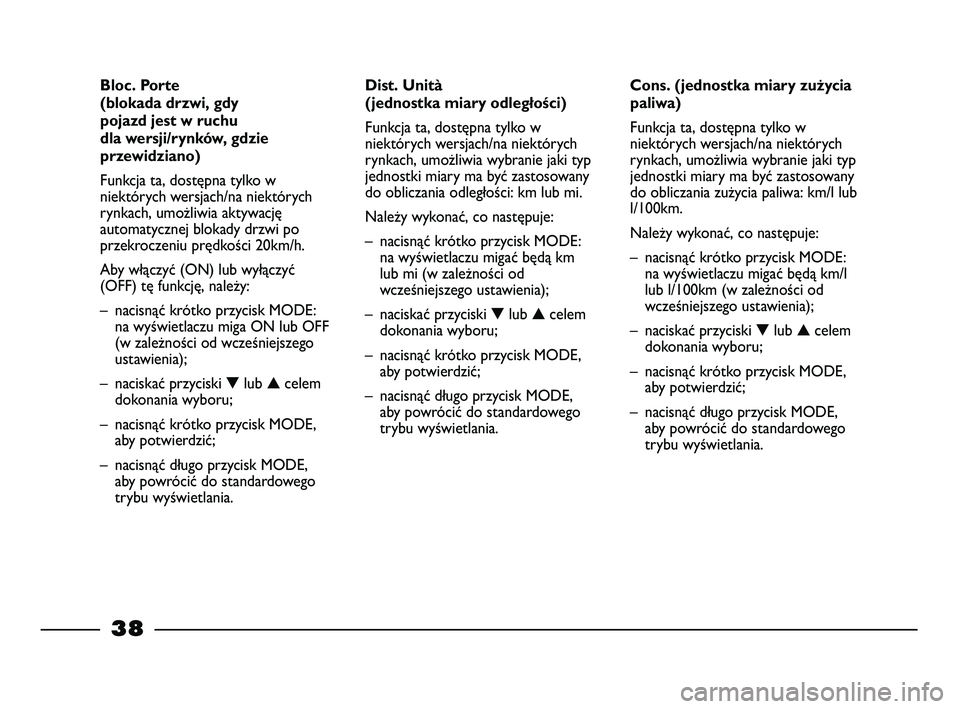

Cons. (jednostka miary zużycia
paliwa)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wybranie jaki typ
jednostki miary ma być zastosowany
do obliczania zużycia paliwa: km/l lub
l/100km.
Należy wykonać, co następuje:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będą km/l
lub l/100km (w zależności od
wcześniejszego ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania. Bloc. Porte
(blokada drzwi, gdy
pojazd jest w ruchu
dla wersji/rynków, gdzie
przewidziano)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia aktywację
automatycznej blokady drzwi po
przekroczeniu prędkości 20km/h.
Aby włączyć (ON) lub wyłączyć
(OFF) tę funkcję, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.Dist. Unità
(jednostka miary odległości)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wybranie jaki typ
jednostki miary ma być zastosowany
do obliczania odległości: km lub mi.
Należy wykonać, co następuje:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będą km
lub mi (w zależności od
wcześniejszego ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
007-044 STRADA LUM PL 1ed 4-04-2012 10:50 Pagina 38
