– odpojte konektor a vyšroubujte
šrouby A-obr. 136, jimiž se
zpřístupní žárovky, které je třeba
vyměnit;
– na žárovky mírně zatlačte, otočte
doleva a vyjměte.
Žárovky obr. 136 jsou následujícího
typu:
B - 12V-P21/5W pro brzdová světla
C - 12V-P21W pro světla zpětného
pojezdu
D - 12V-P21W pro směrová světla
E - 12V-P21/5W pro poziční světla a
zadní svítilnu do mlhyTŘETÍ BRZDOVÉ SVĚTLO
Ve třetím brzdovém světle jsou
diody LED.
V případě poruchy se obraťte na
autorizovaný servis Fiat.OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY obr. 137
Postup při výměně žárovky:
1) vyšroubujte upevňovací šrouby A
a vyndejte kryt.
2) vyjměte patici pootočením a
vyměňte žárovku B, která se
montuje zatlačením.
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 119

120

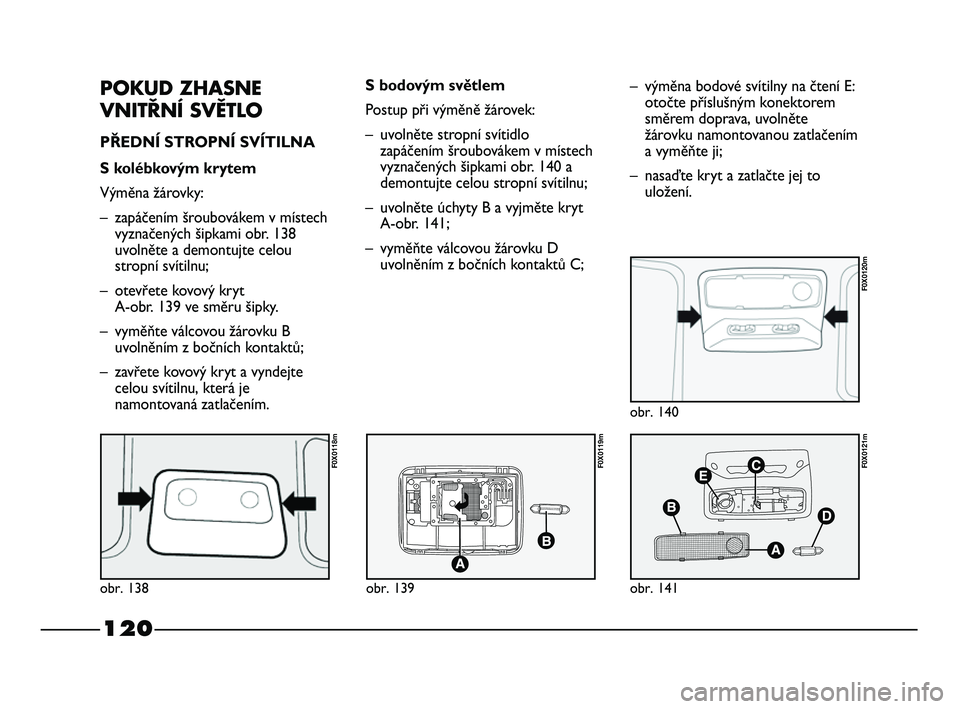

POKUD ZHASNE
VNITŘNÍ SVĚTLO
PŘEDNÍ STROPNÍ SVÍTILNA
S kolébkovým krytem
Výměna žárovky:
– zapáčením šroubovákem v místech
vyznačených šipkami obr. 138
uvolněte a demontujte celou
stropní svítilnu;
– otevřete kovový kryt
A-obr. 139 ve směru šipky.
– vyměňte válcovou žárovku B
uvolněním z bočních kontaktů;
– zavřete kovový kryt a vyndejte
celou svítilnu, která je
namontovaná zatlačením.S bodovým světlem
Postup při výměně žárovek:
– uvolněte stropní svítidlo
zapáčením šroubovákem v místech
vyznačených šipkami obr. 140 a
demontujte celou stropní svítilnu;
– uvolněte úchyty B a vyjměte kryt
A-obr. 141;
– vyměňte válcovou žárovku D
uvolněním z bočních kontaktů C;– výměna bodové svítilny na čtení E:
otočte příslušným konektorem
směrem doprava, uvolněte
žárovku namontovanou zatlačením
a vyměňte ji;
– nasaďte kryt a zatlačte jej to
uložení.
obr. 138
F0X0118m
obr. 139
F0X0119m
obr. 141
F0X0121m
obr. 140
F0X0120m
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 120

121
obr. 143
F0X0123m
obr. 142
F0X0122m
obr. 144
F0X0124m
obr. 145
F0X0125m

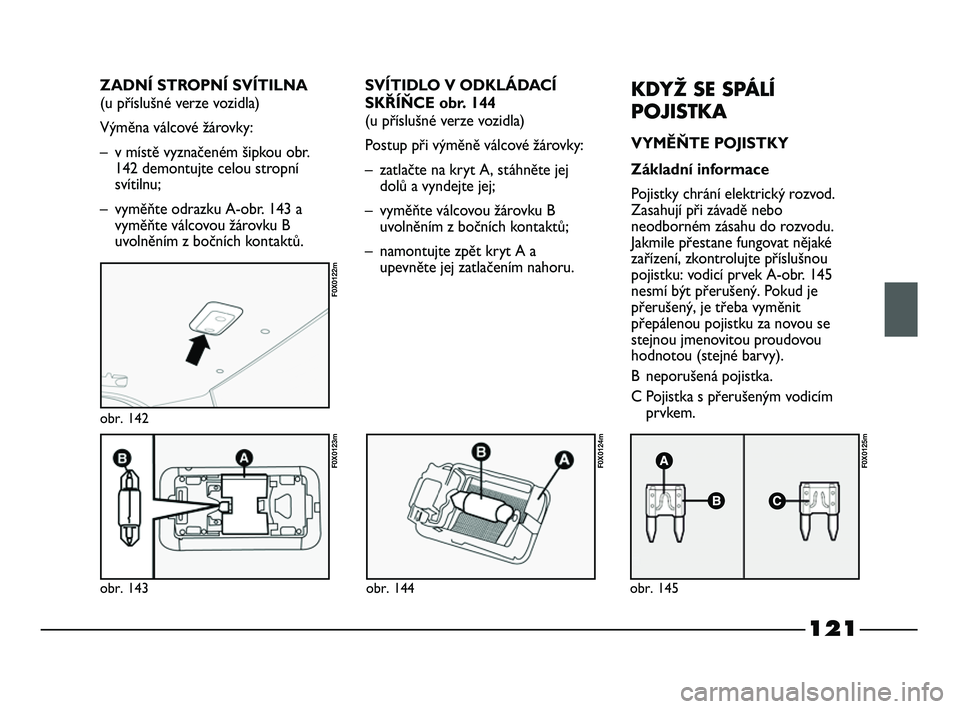

SVÍTIDLO V ODKLÁDACÍ
SKŘÍŇCE obr. 144
(u příslušné verze vozidla)
Postup při výměně válcové žárovky:
– zatlačte na kryt A, stáhněte jej
dolů a vyndejte jej;
– vyměňte válcovou žárovku B
uvolněním z bočních kontaktů;
– namontujte zpět kryt A a
upevněte jej zatlačením nahoru.KDYŽ SE SPÁLÍ
POJISTKA
VYMĚŇTE POJISTKY
Základní informace
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A-obr. 145
nesmí být přerušený. Pokud je
přerušený, je třeba vyměnit
přepálenou pojistku za novou se
stejnou jmenovitou proudovou
hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem. ZADNÍ STROPNÍ SVÍTILNA
(u příslušné verze vozidla)
Výměna válcové žárovky:
– v místě vyznačeném šipkou obr.
142 demontujte celou stropní
svítilnu;
– vyměňte odrazku A-obr. 143 a
vyměňte válcovou žárovku B
uvolněním z bočních kontaktů.
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 121

122

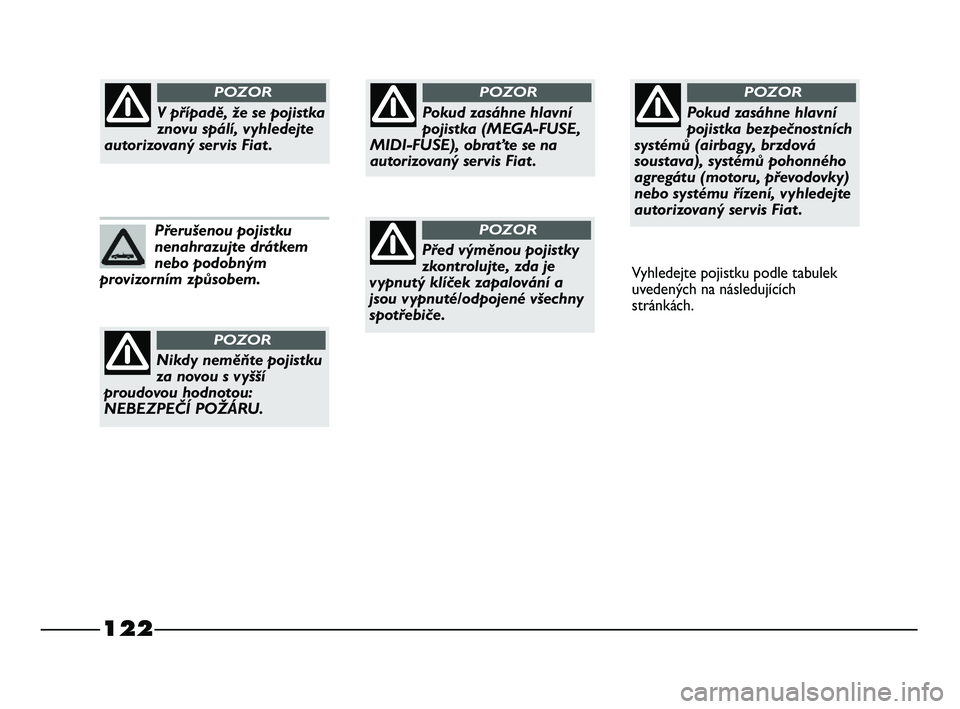

Pokud zasáhne hlavní
pojistka (MEGA-FUSE,
MIDI-FUSE), obraťte se na
autorizovaný servis Fiat .
POZOR
Před výměnou pojistky
zkontrolujte, zda je
vypnutý klíček zapalování a
jsou vypnuté/odpojené všechny
spotřebiče.
POZOR
Pokud zasáhne hlavní
pojistka bezpečnostních
systémů (airbagy, brzdová
soustava), systémů pohonného
agregátu (motoru, převodovky)
nebo systému řízení, vyhledejte
autorizovaný servis Fiat .
POZOR
Vyhledejte pojistku podle tabulek
uvedených na následujících
stránkách.
Přerušenou pojistku
nenahrazujte drátkem
nebo podobným
provizorním způsobem.
V případě, že se pojistka
znovu spálí, vyhledejte
autorizovaný servis Fiat .
POZOR
Nikdy neměňte pojistku
za novou s vyšší
proudovou hodnotou:
NEBEZPEČÍ POŽÁRU.
POZOR
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 122

123
Pro přístup do pojistkové skříňky
obr. 143 vyšroubujte upevňovací
šrouby A-obr. 144 a sejměte kryt B.
Na vnitřní straně víka se nacházejí
grafické symboly označující
elektrické součástky jištěné
příslušnou pojistkou.
obr. 143
F0X0126m
obr. 144
F0X0127m

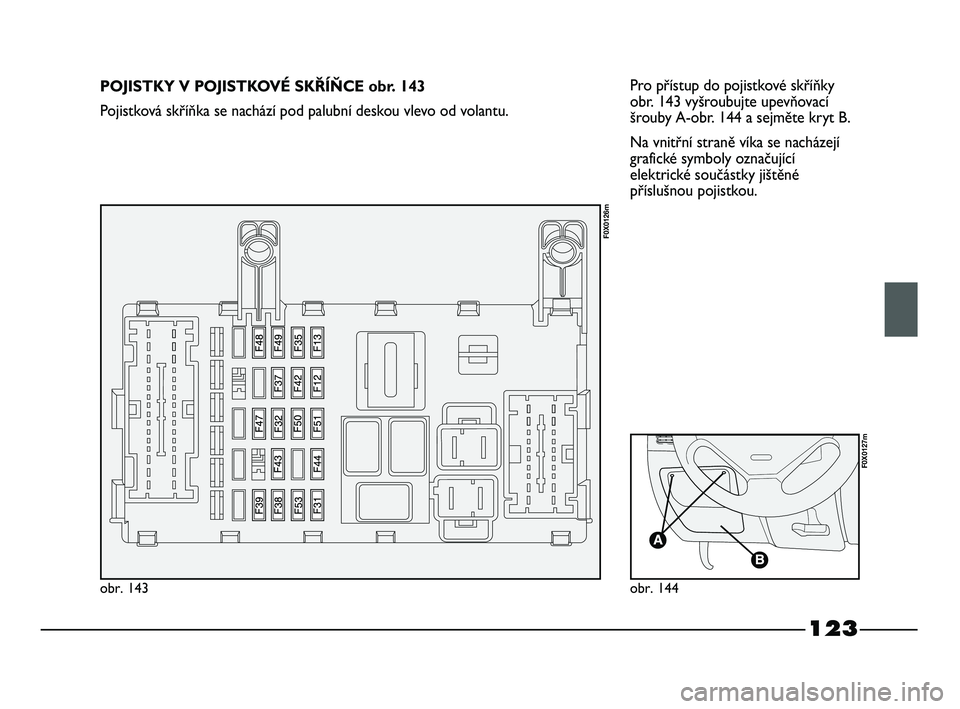

POJISTKY V POJISTKOVÉ SKŘÍŇCE obr. 143
Pojistková skříňka se nachází pod palubní deskou vlevo od volantu.
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 123

124

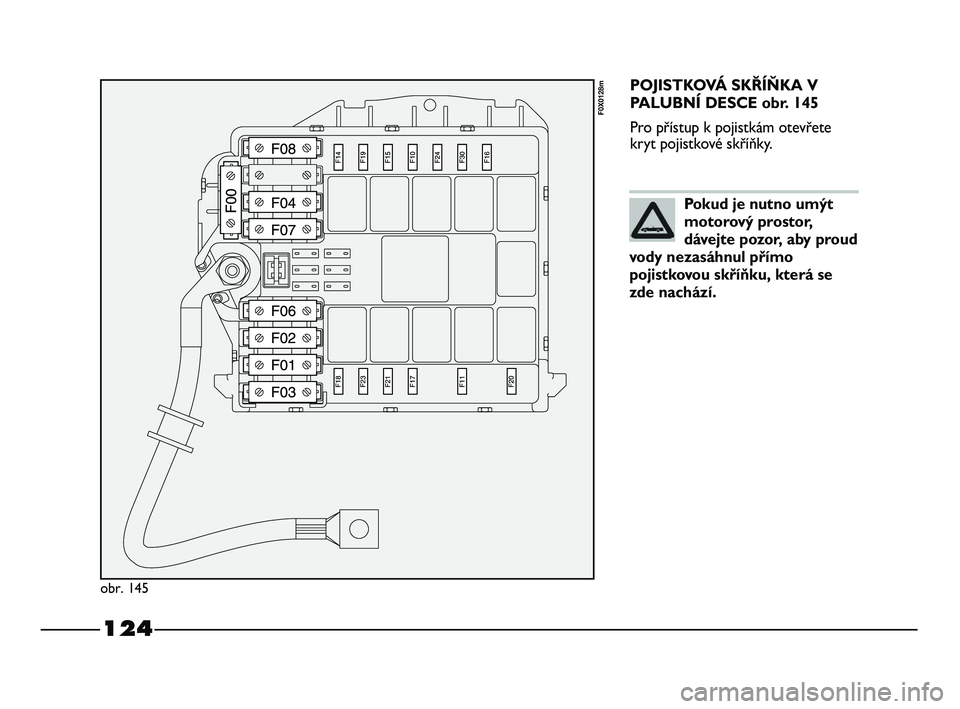

POJISTKOVÁ SKŘÍŇKA V
PALUBNÍ DESCE obr. 145
Pro přístup k pojistkám otevřete
kryt pojistkové skříňky.
obr. 145
F0X0128m
Pokud je nutno umýt
motorový prostor,
dávejte pozor, aby proud
vody nezasáhnul přímo
pojistkovou skříňku, která se
zde nachází.
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 124

125

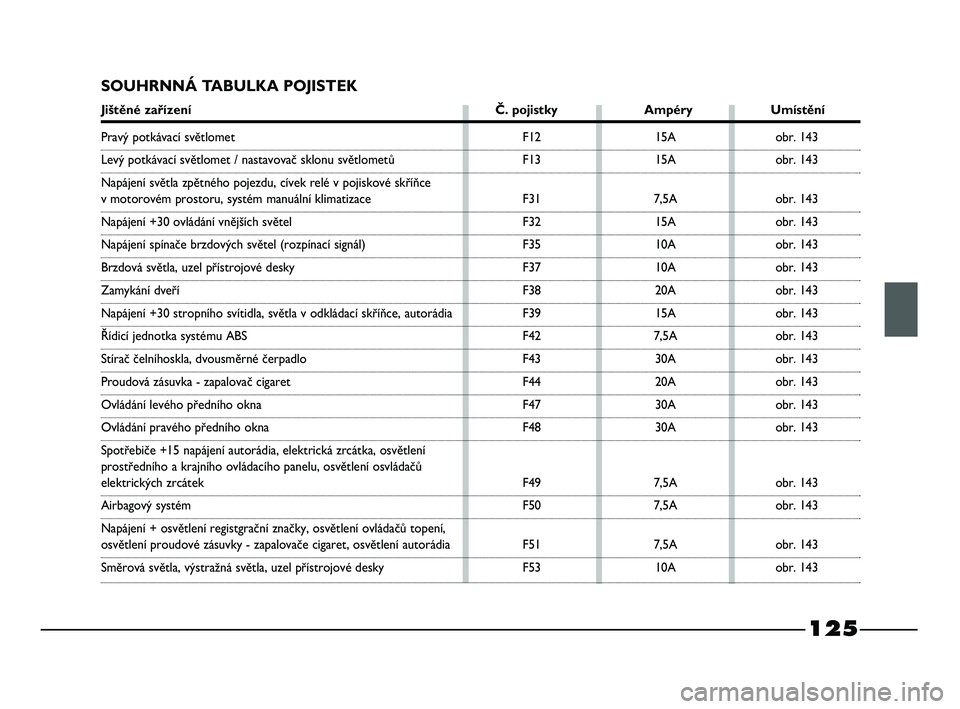

SOUHRNNÁ TABULKA POJISTEK
Jištěné zařízení Č. pojistky Ampéry Umístění
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Pravý potkávací světlomet
Levý potkávací světlomet / nastavovač sklonu světlometů
Napájení světla zpětného pojezdu, cívek relé v pojiskové skříňce
v motorovém prostoru, systém manuální klimatizace
Napájení +30 ovládání vnějších světel
Napájení spínače brzdových světel (rozpínací signál)
Brzdová světla, uzel přístrojové desky
Zamykání dveří
Napájení +30 stropního svítidla, světla v odkládací skříňce, autorádia
Řídicí jednotka systému ABS
Stírač čelníhoskla, dvousměrné čerpadlo
Proudová zásuvka - zapalovač cigaret
Ovládání levého předního okna
Ovládání pravého předního okna
Spotřebiče +15 napájení autorádia, elektrická zrcátka, osvětlení
prostředního a krajního ovládacího panelu, osvětlení osvládačů
elektrických zrcátek
Airbagový systém
Napájení + osvětlení registgrační značky, osvětlení ovládačů topení,
osvětlení proudové zásuvky - zapalovače cigaret, osvětlení autorádia
Směrová světla, výstražná světla, uzel přístrojové deskyobr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
obr. 143
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 125

126

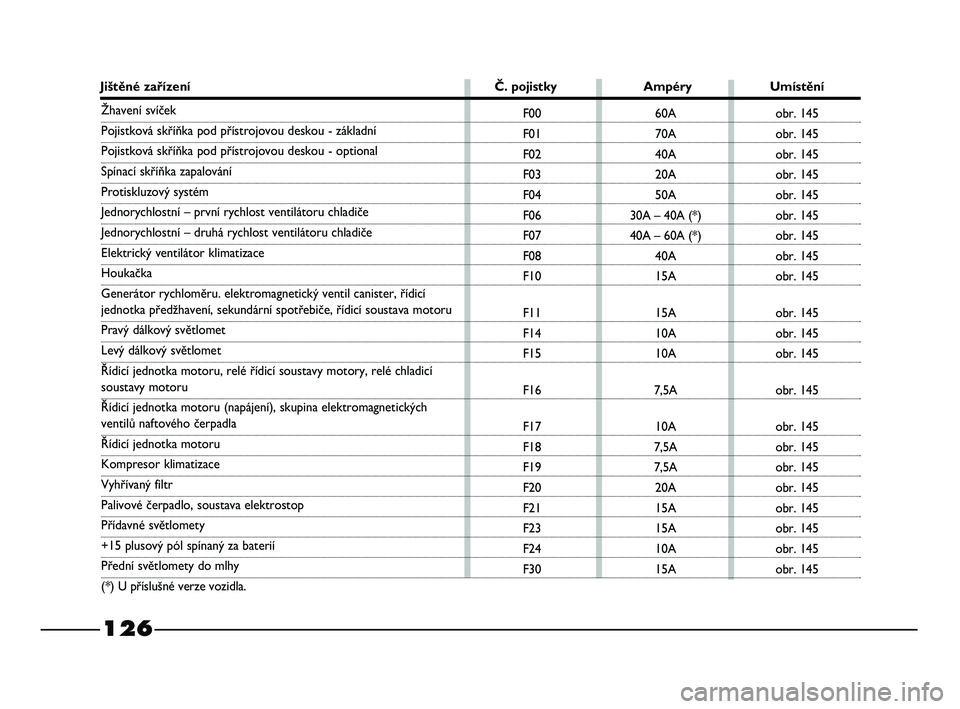

Jištěné zařízení Č. pojistky Ampéry Umístění
Žhavení svíček
Pojistková skříňka pod přístrojovou deskou - základní
Pojistková skříňka pod přístrojovou deskou - optional
Spínací skříňka zapalování
Protiskluzový systém
Jednorychlostní – první rychlost ventilátoru chladiče
Jednorychlostní – druhá rychlost ventilátoru chladiče
Elektrický ventilátor klimatizace
Houkačka
Generátor rychloměru. elektromagnetický ventil canister, řídicí
jednotka předžhavení, sekundární spotřebiče, řídicí soustava motoru
Pravý dálkový světlomet
Levý dálkový světlomet
Řídicí jednotka motoru, relé řídicí soustavy motory, relé chladicí
soustavy motoru
Řídicí jednotka motoru (napájení), skupina elektromagnetických
ventilů naftového čerpadla
Řídicí jednotka motoru
Kompresor klimatizace
Vyhřívaný filtr
Palivové čerpadlo, soustava elektrostop
Přídavné světlomety
+15 plusový pól spínaný za baterií
Přední světlomety do mlhy
(*) U příslušné verze vozidla.F00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Aobr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
obr. 145
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 126

127

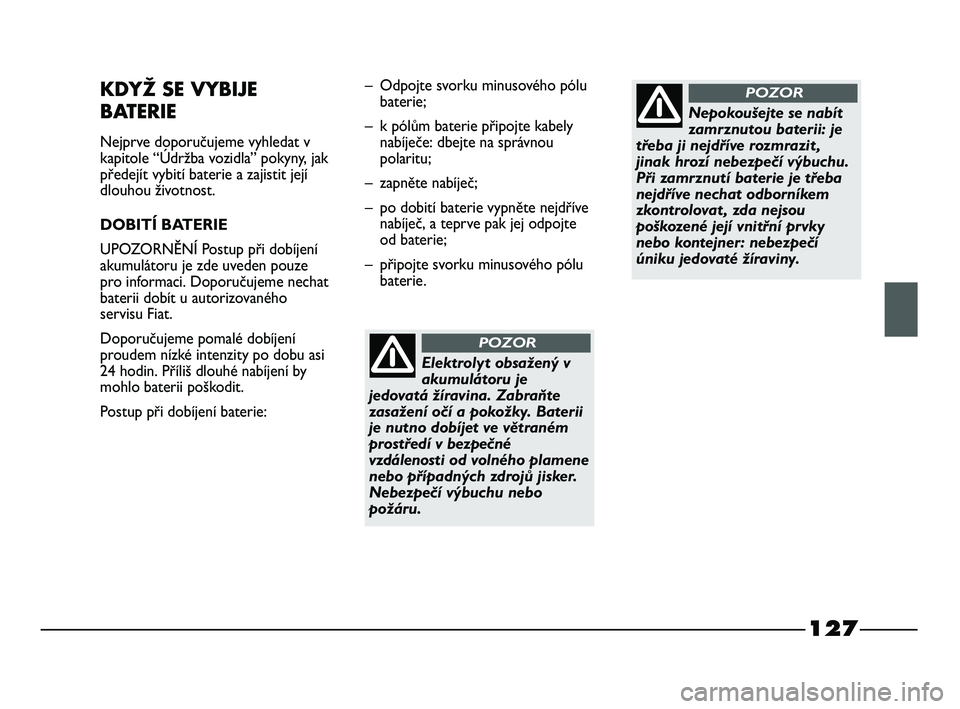

KDYŽ SE VYBIJE
BATERIE
Nejprve doporučujeme vyhledat v
kapitole “Údržba vozidla” pokyny, jak
předejít vybití baterie a zajistit její
dlouhou životnost.
DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení
akumulátoru je zde uveden pouze
pro informaci. Doporučujeme nechat
baterii dobít u autorizovaného
servisu Fiat.
Doporučujeme pomalé dobíjení
proudem nízké intenzity po dobu asi
24 hodin. Příliš dlouhé nabíjení by
mohlo baterii poškodit.
Postup při dobíjení baterie:– Odpojte svorku minusového pólu
baterie;
– k pólům baterie připojte kabely
nabíječe: dbejte na správnou
polaritu;
– zapněte nabíječ;
– po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte
od baterie;
– připojte svorku minusového pólu
baterie.
Elektrolyt obsažený v
akumulátoru je
jedovatá žíravina. Zabraňte
zasažení očí a pokožky. Baterii
je nutno dobíjet ve větraném
prostředí v bezpečné
vzdálenosti od volného plamene
nebo případných zdrojů jisker.
Nebezpečí výbuchu nebo
požáru.
POZOR
Nepokoušejte se nabít
zamrznutou baterii: je
třeba ji nejdříve rozmrazit ,
jinak hrozí nebezpečí výbuchu.
Při zamrznutí baterie je třeba
nejdříve nechat odborníkem
zkontrolovat , zda nejsou
poškozené její vnitřní prvky
nebo kontejner: nebezpečí
úniku jedovaté žíraviny.
POZOR
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 127

128

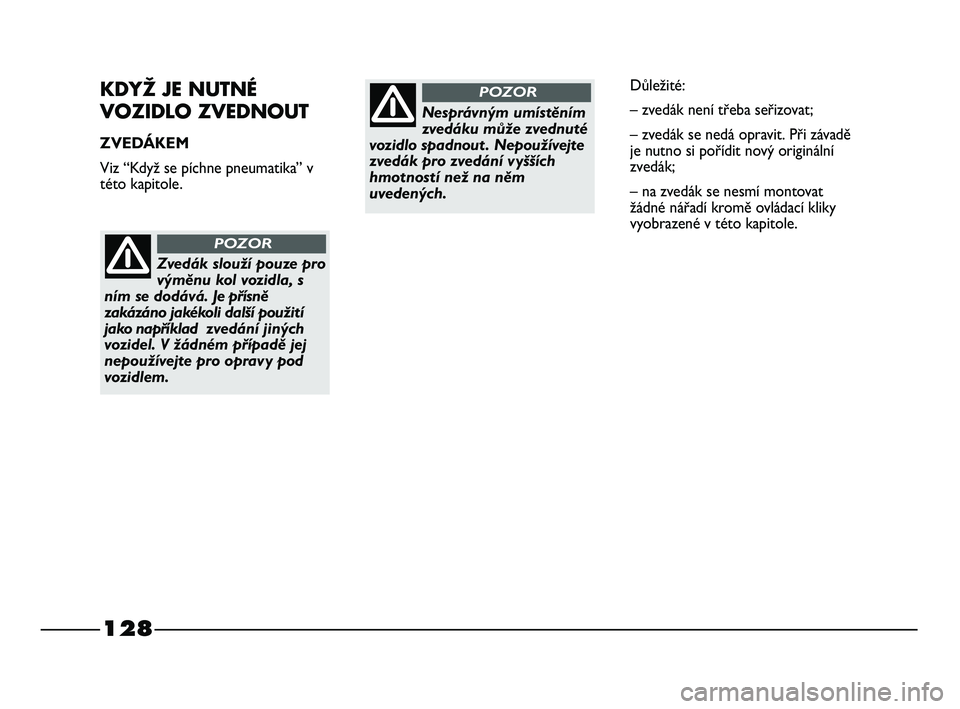

KDYŽ JE NUTNÉ
VOZIDLO ZVEDNOUT
ZVEDÁKEM
Viz “Když se píchne pneumatika” v
této kapitole.
Zvedák slouží pouze pro
výměnu kol vozidla, s
ním se dodává. Je přísně
zakázáno jakékoli další použití
jako například zvedání jiných
vozidel. V žádném případě jej
nepoužívejte pro opravy pod
vozidlem.
POZOR
Nesprávným umístěním
zvedáku může zvednuté
vozidlo spadnout . Nepoužívejte
zvedák pro zvedání vyšších
hmotností než na něm
uvedených.
POZORDůležité:
– zvedák není třeba seřizovat;
– zvedák se nedá opravit. Při závadě
je nutno si pořídit nový originální
zvedák;
– na zvedák se nesmí montovat
žádné nářadí kromě ovládací kliky
vyobrazené v této kapitole.
107-132 STRADA LUM CZ 1ed 7-02-2012 11:19 Pagina 128
