FIAT STRADA 2015 Návod k použití a údržbě (in Czech)

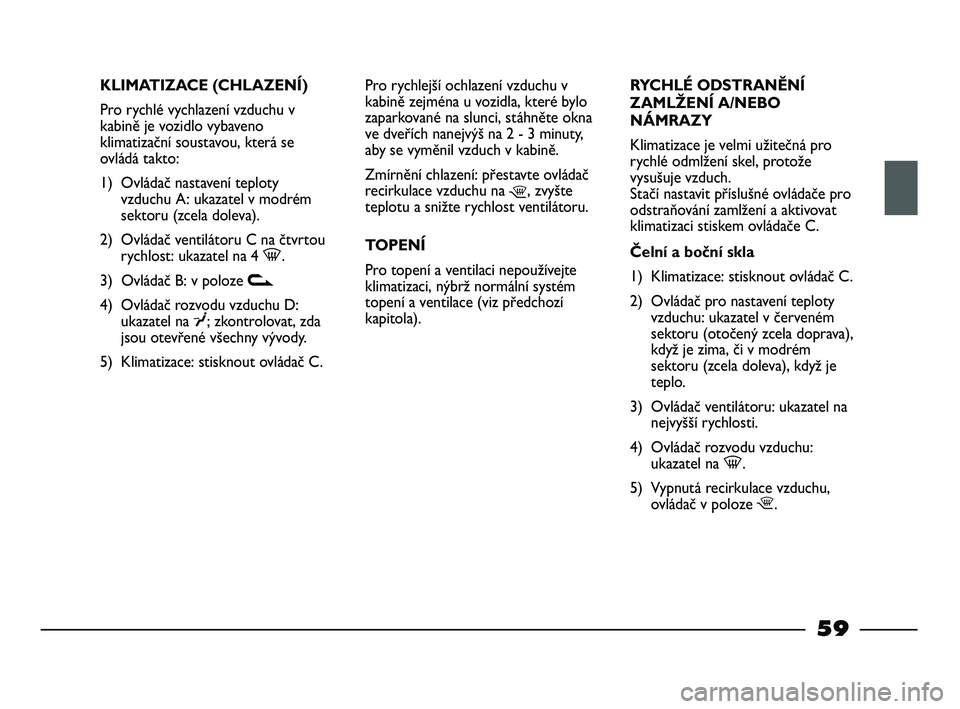

KLIMATIZACE (CHLAZENÍ)
Pro rychlé vychlazení vzduchu v
kabině je vozidlo vybaveno
klimatizační soustavou, která se
ovládá takto:
1) Ovládač nastavení teploty
vzduchu A: ukazatel v modrém
sektoru (zcela doleva).
2) Ovládač ventilátoru C na čtvrtou
rychlost: ukazatel na 4 -.
3) Ovládač B: v poloze v
4) Ovládač rozvodu vzduchu D:
ukazatel na
¥; zkontrolovat, zda
jsou otevřené všechny vývody.
5) Klimatizace: stisknout ovládač C.Pro rychlejší ochlazení vzduchu v
kabině zejména u vozidla, které bylo
zaparkované na slunci, stáhněte okna
ve dveřích nanejvýš na 2 - 3 minuty,
aby se vyměnil vzduch v kabině.
Zmírnění chlazení: přestavte ovládač
recirkulace vzduchu na
¶, zvyšte
teplotu a snižte rychlost ventilátoru.
TOPENÍ
Pro topení a ventilaci nepoužívejte
klimatizaci, nýbrž normální systém
topení a ventilace (viz předchozí
kapitola).RYCHLÉ ODSTRANĚNÍ
ZAMLŽENÍ A/NEBO
NÁMRAZY
Klimatizace je velmi užitečná pro
rychlé odmlžení skel, protože
vysušuje vzduch.
Stačí nastavit příslušné ovládače pro
odstraňování zamlžení a aktivovat
klimatizaci stiskem ovládače C.
Čelní a boční skla
1) Klimatizace: stisknout ovládač C.
2) Ovládač pro nastavení teploty
vzduchu: ukazatel v červeném
sektoru (otočený zcela doprava),
když je zima, či v modrém
sektoru (zcela doleva), když je
teplo.
3) Ovládač ventilátoru: ukazatel na
nejvyšší rychlosti.
4) Ovládač rozvodu vzduchu:
ukazatel na -.
5) Vypnutá recirkulace vzduchu,
ovládač v poloze ¶.
59
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 59

UPOZORNĚNÍ Nastavením
ovládače rozvodu vzduchu na -
bude vzduch přiváděn i z
prostředních a bočních vývodů. Pro
optimalizaci odmlžení / odražení (i
bočních skel) zavřete přívod vzduchu
z prostředních vývodů (přestavte
dolů ovládač
Op) a otevřete přívod
vzduchu z bočních vývodů (ovládač
¥nahoru).
Po odmlžení/odmrazení skel nastavte
ovládače tak, aby byl zajištěn řádný
výhled z vozidla.
VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá
levým pákovým přepínačem.
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Při rozsvícených vnějších světlech je
osvětlena i přístrojová deska a
ovládače na palubní desce.
ZHASNUTÁ SVĚTLA obr. 60
Objímka v poloze
O.
POZIČNÍ SVĚTLA obr. 60
Otočte objímku do polohy
6.
Na přístrojové desce se rozsvítí
kontrolka
3.
POTKÁVACÍ SVĚTLOMETY
obr. 60
Otočte objímku do polohy
2.
Na přístrojové desce se rozsvítí
kontrolka
3.DÁLKOVÉ SVĚTLOMETY obr. 60
S objímkou v poloze
2zatlačte
páku dopředu k palubní desce
(aretovaná poloha).
Na přístrojové desce se rozsvítí
kontrolka
1.
Zhasnou se zatažením páky k
volantu (znovu se rozsvítí potkávací
světla).
SVĚTELNÁ VÝSTRAHA obr. 60
Přitažením pákového přepínače k
volantu (nearetovaná poloha).
Na přístrojové desce se rozsvítí
kontrolka
1.
obr. 60
F0X0035m
60
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 60

obr. 61
F0X0036m

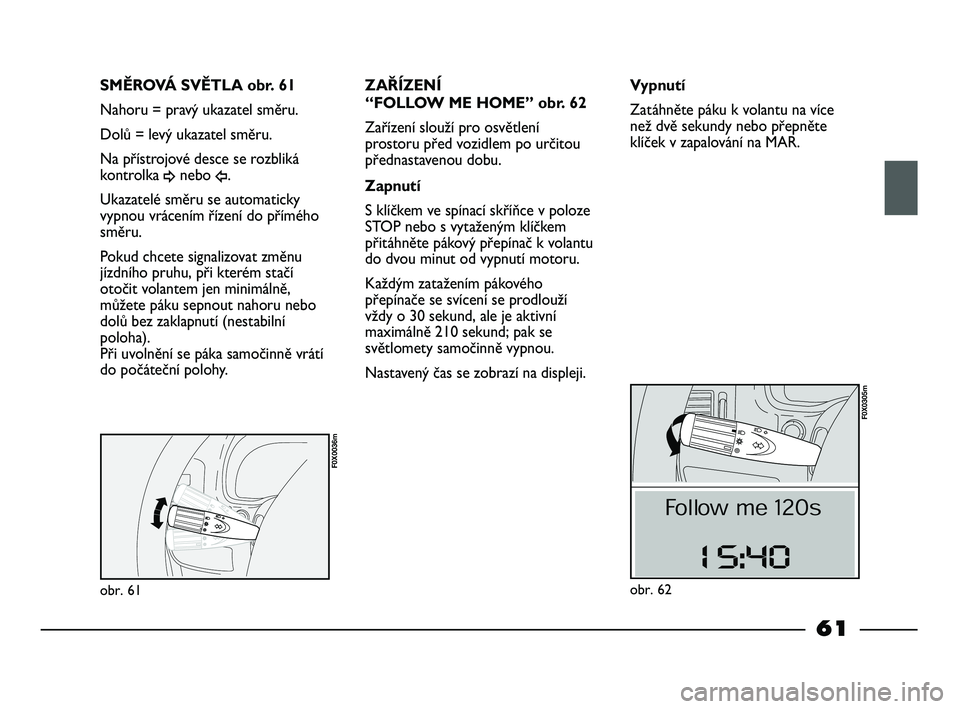

SMĚROVÁ SVĚTLA obr. 61
Nahoru = pravý ukazatel směru.
Dolů = levý ukazatel směru.
Na přístrojové desce se rozbliká
kontrolka
¥nebo Î.
Ukazatelé směru se automaticky
vypnou vrácením řízení do přímého
směru.
Pokud chcete signalizovat změnu
jízdního pruhu, při kterém stačí
otočit volantem jen minimálně,
můžete páku sepnout nahoru nebo
dolů bez zaklapnutí (nestabilní
poloha).
Při uvolnění se páka samočinně vrátí
do počáteční polohy.ZAŘÍZENÍ
“FOLLOW ME HOME” obr. 62
Zařízení slouží pro osvětlení
prostoru před vozidlem po určitou
přednastavenou dobu.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.
Každým zatažením pákového
přepínače se svícení se prodlouží
vždy o 30 sekund, ale je aktivní
maximálně 210 sekund; pak se
světlomety samočinně vypnou.
Nastavený čas se zobrazí na displeji.Vypnutí
Zatáhněte páku k volantu na více
než dvě sekundy nebo přepněte
klíček v zapalování na MAR.
61
obr. 62
F0X0305m
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 61

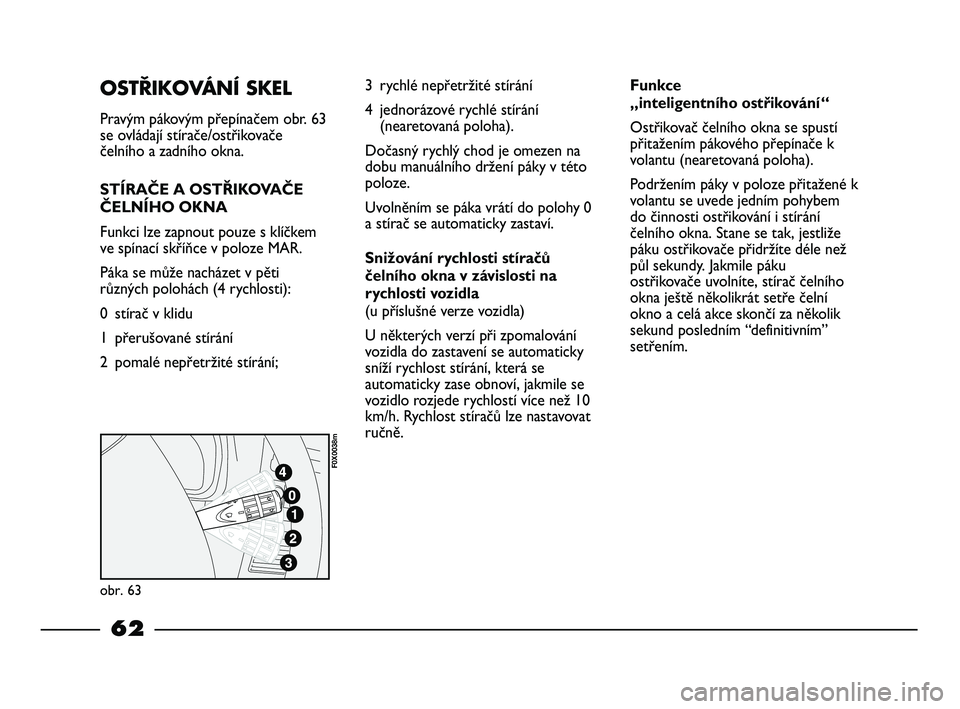

OSTŘIKOVÁNÍ SKEL
Pravým pákovým přepínačem obr. 63
se ovládají stírače/ostřikovače
čelního a zadního okna.
STÍRAČE A OSTŘIKOVAČE
ČELNÍHO OKNA
Funkci lze zapnout pouze s klíčkem
ve spínací skříňce v poloze MAR.
Páka se může nacházet v pěti
různých polohách (4 rychlosti):
0 stírač v klidu
1 přerušované stírání
2 pomalé nepřetržité stírání;3 rychlé nepřetržité stírání
4 jednorázové rychlé stírání
(nearetovaná poloha).
Dočasný rychlý chod je omezen na
dobu manuálního držení páky v této
poloze.
Uvolněním se páka vrátí do polohy 0
a stírač se automaticky zastaví.
Snižování rychlosti stíračů
čelního okna v závislosti na
rychlosti vozidla
(u příslušné verze vozidla)
U některých verzí při zpomalování
vozidla do zastavení se automaticky
sníží rychlost stírání, která se
automaticky zase obnoví, jakmile se
vozidlo rozjede rychlostí více než 10
km/h. Rychlost stíračů lze nastavovat
ručně.
obr. 63
F0X0038m
Funkce
„inteligentního ostřikování “
Ostřikovač čelního okna se spustí
přitažením pákového přepínače k
volantu (nearetovaná poloha).
Podržením páky v poloze přitažené k
volantu se uvede jedním pohybem
do činnosti ostřikování i stírání
čelního okna. Stane se tak, jestliže
páku ostřikovače přidržíte déle než
půl sekundy. Jakmile páku
ostřikovače uvolníte, stírač čelního
okna ještě několikrát setře čelní
okno a celá akce skončí za několik
sekund posledním “definitivním”
setřením.
62
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 62

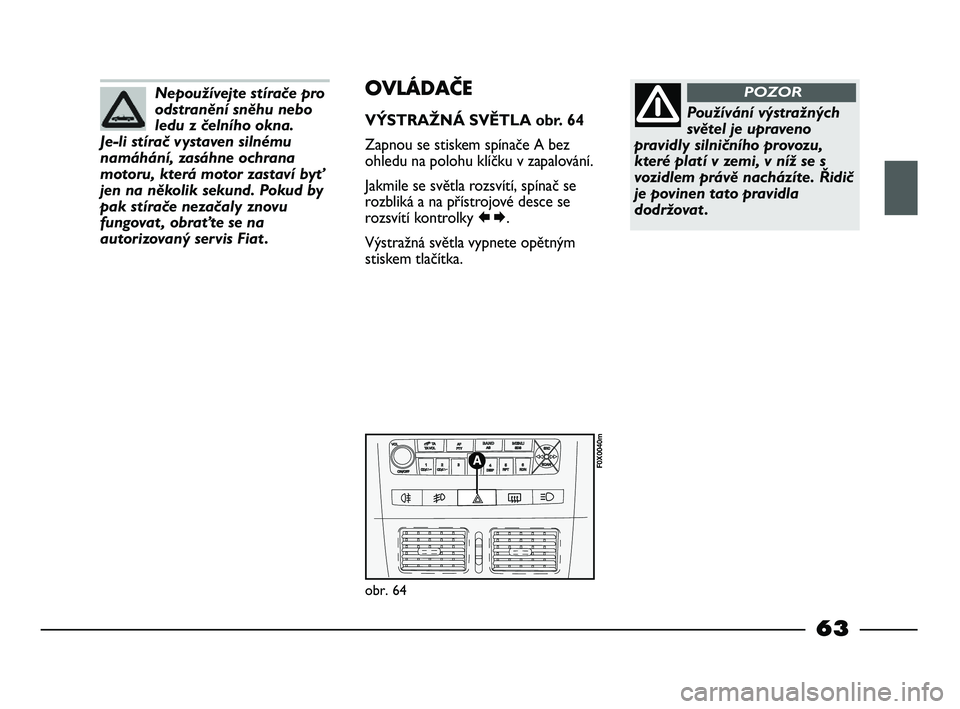

Nepoužívejte stírače pro
odstranění sněhu nebo
ledu z čelního okna.
Je-li stírač vystaven silnému
namáhání, zasáhne ochrana
motoru, která motor zastaví byť
jen na několik sekund. Pokud by
pak stírače nezačaly znovu
fungovat , obraťte se na
autorizovaný servis Fiat .
(r
obr. 64
F0X0040m
OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA obr. 64
Zapnou se stiskem spínače A bez
ohledu na polohu klíčku v zapalování.
Jakmile se světla rozsvítí, spínač se
rozbliká a na přístrojové desce se
rozsvítí kontrolky .
Výstražná světla vypnete opětným
stiskem tlačítka.Používání výstražných
světel je upraveno
pravidly silničního provozu,
které platí v zemi, v níž se s
vozidlem právě nacházíte. Řidič
je povinen tato pravidla
dodržovat .
POZOR
63
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 63

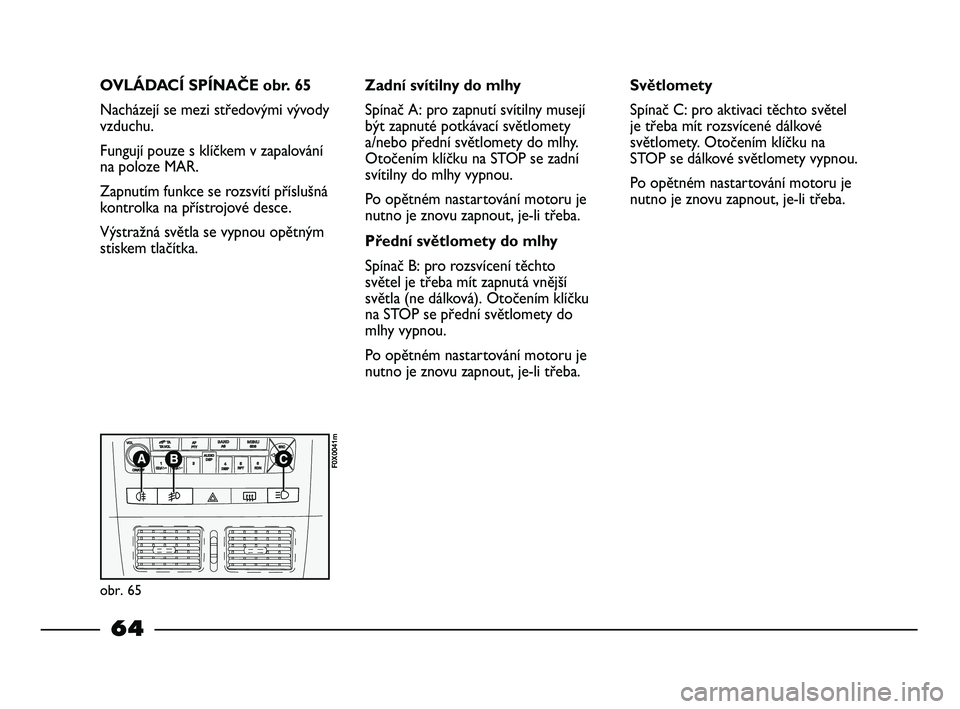

OVLÁDACÍ SPÍNAČE obr. 65
Nacházejí se mezi středovými vývody
vzduchu.
Fungují pouze s klíčkem v zapalování
na poloze MAR.
Zapnutím funkce se rozsvítí příslušná
kontrolka na přístrojové desce.
Výstražná světla se vypnou opětným
stiskem tlačítka.
(
r
obr. 65
F0X0041m
Zadní svítilny do mlhy
Spínač A: pro zapnutí svítilny musejí
být zapnuté potkávací světlomety
a/nebo přední světlomety do mlhy.
Otočením klíčku na STOP se zadní
svítilny do mlhy vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.
Přední světlomety do mlhy
Spínač B: pro rozsvícení těchto
světel je třeba mít zapnutá vnější
světla (ne dálková). Otočením klíčku
na STOP se přední světlomety do
mlhy vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.Světlomety
Spínač C: pro aktivaci těchto světel
je třeba mít rozsvícené dálkové
světlomety. Otočením klíčku na
STOP se dálkové světlomety vypnou.
Po opětném nastartování motoru je
nutno je znovu zapnout, je-li třeba.
64
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 64

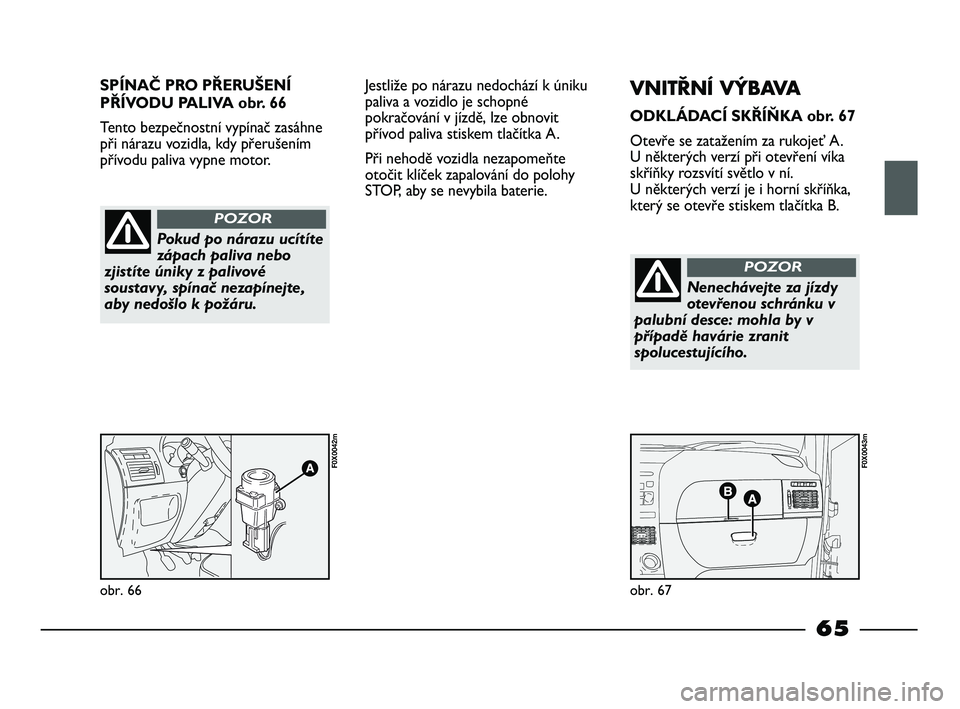

SPÍNAČ PRO PŘERUŠENÍ
PŘÍVODU PALIVA obr. 66
Tento bezpečnostní vypínač zasáhne
při nárazu vozidla, kdy přerušením
přívodu paliva vypne motor.
obr. 66
F0X0042m
obr. 67
F0X0043m
Pokud po nárazu ucítíte
zápach paliva nebo
zjistíte úniky z palivové
soustavy, spínač nezapínejte,
aby nedošlo k požáru.
POZOR
VNITŘNÍ VÝBAVA
ODKLÁDACÍ SKŘÍŇKA obr. 67
Otevře se zatažením za rukojeť A.
U některých verzí při otevření víka
skříňky rozsvítí světlo v ní.
U některých verzí je i horní skříňka,
který se otevře stiskem tlačítka B. Jestliže po nárazu nedochází k úniku
paliva a vozidlo je schopné
pokračování v jízdě, lze obnovit
přívod paliva stiskem tlačítka A.
Při nehodě vozidla nezapomeňte
otočit klíček zapalování do polohy
STOP, aby se nevybila baterie.
Nenechávejte za jízdy
otevřenou schránku v
palubní desce: mohla by v
případě havárie zranit
spolucestujícího.
POZOR
65
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 65

obr. 68
F0X0044m
obr. 69
F0X0045m
obr. 70
F0X0046m
PŘIHRÁDKA NA BRÝLE
obr. 68
U některých verzí se ve dveřích u
řidiče nachází přihrádka na brýle.
Otevře se zatlačením po směru
šipky.
PŘEDNÍ STROPNÍ SVÍTIDLO
S kolébkovým krytem obr. 69
Stropní svítidlo se ovládá stiskem
krytu takto:
stiskem do polohy 1: nesvítí
neutrální poloha: rozsvítí se při
otevření dveří;
stiskem do polohy 2: svítí stáleSe spínači a bodovým
světlem obr. 70
Stropní svítidlo se rozsvítí za dvou
stavů v závislosti na poloze spínače
A:
1: svítí stále (ON) i se zavřenými
dveřmi;
2: rozsvítí se automaticky při
otevření některých dveří;
3: je trvale zhasnuté (OFF).
Bodové svítidlo
Bodové svítidlo se ovládá
spínačem B:
1: bodové světlo svítí (ON);
2: bodové světlo nesvítí (OFF).Časované svícení
stropních svítidel
U některých verzí: pro pohodlnější
nastoupení/vystoupení z vozidla,
zejména v noci nebo na málo
osvětlených místech, mohou svítidla
fungovat podle jedné ze dvou logik
časování:
Časované svícení
při nastupování do vozidla
Stropní svítidla se rozsvítí takto:
– při odemknutí předních dveří na
dobu 15 sekund;
– při otevření některých z bočních
dveří po dobu asi tří minut;
– při zavření dveří (do tří minut) na
sedm sekund.
66

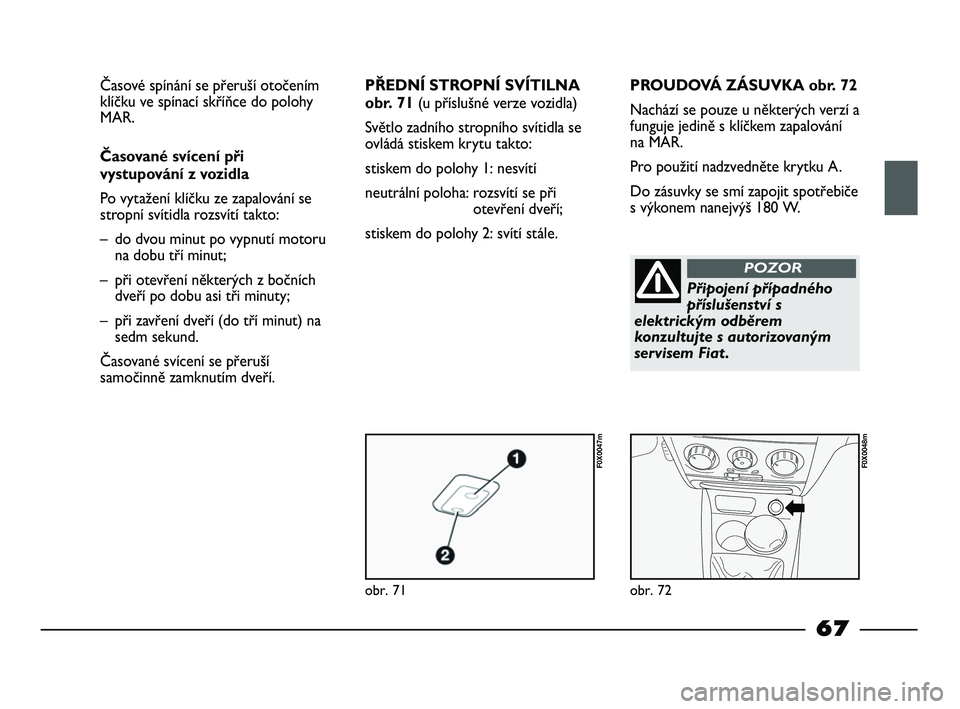

045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 66

obr. 71
F0X0047m
obr. 72
F0X0048m
Časové spínání se přeruší otočením
klíčku ve spínací skříňce do polohy
MAR.
Časované svícení při
vystupování z vozidla
Po vytažení klíčku ze zapalování se
stropní svítidla rozsvítí takto:
– do dvou minut po vypnutí motoru
na dobu tří minut;
– při otevření některých z bočních
dveří po dobu asi tři minuty;
– při zavření dveří (do tří minut) na
sedm sekund.
Časované svícení se přeruší
samočinně zamknutím dveří.PŘEDNÍ STROPNÍ SVÍTILNA
obr. 71 (u příslušné verze vozidla)
Světlo zadního stropního svítidla se
ovládá stiskem krytu takto:
stiskem do polohy 1: nesvítí
neutrální poloha: rozsvítí se při
otevření dveří;
stiskem do polohy 2: svítí stále.PROUDOVÁ ZÁSUVKA obr. 72
Nachází se pouze u některých verzí a
funguje jedině s klíčkem zapalování
na MAR.
Pro použití nadzvedněte krytku A.
Do zásuvky se smí zapojit spotřebiče
s výkonem nanejvýš 180 W.
Připojení případného
příslušenství s
elektrickým odběrem
konzultujte s autorizovaným
servisem Fiat .
POZOR
67
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 67

obr. 73
F0X0049m
obr. 74
F0X0050m
Pokud budete
proudovou zásuvku
používat jako zapalovač
cigaret , nezapomínejte, že se
ohřívá na vysokou teplotu. Se
zásuvkou manipulujte opatrně.
Nedovolte, aby s ní zacházely
děti: nebezpečí požáru a
popálenin.
POZOR
Po použití zapalovače
cigaret zkontrolujte, zda
se vypnul.
POZOR
POPELNÍK obr. 73
Je pouze u některých verzí, nachází
se na prostředním tunelu.
Zpřístupní se otevřením krytky A.SLUNEČNÍ CLONY obr. 74
Nacházejí se napravo a nalevo od
vnitřního zpětného zrcátka. Sluneční
clony lze nastavit čelně i stranou.
Podle verzí se na zadní straně
sluneční clony u řidiče nachází kapsa
na doklady A a kosmetické zrcátko
B; na zadní straně clony u
spolucestujícího je kosmetické
zrcátko.
68
045-094 STRADA LUM CZ 1ed 13-02-2012 10:25 Pagina 68
