gas type FIAT TALENTO 2017 Instructieboek (in Dutch)

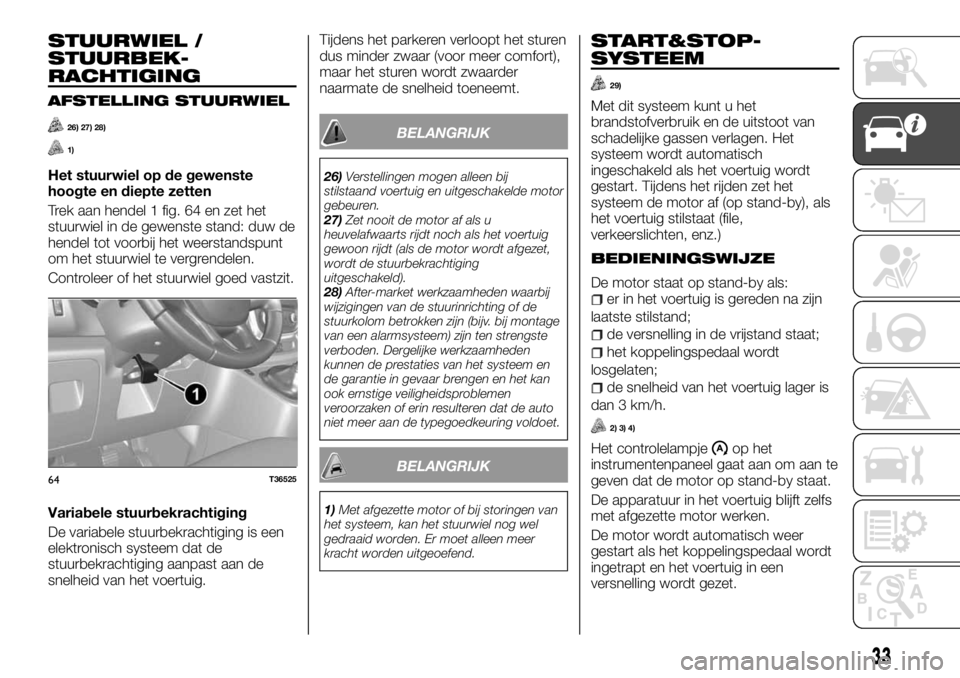

STUURWIEL /
STUURBEK-
RACHTIGING
AFSTELLING STUURWIEL
26) 27) 28)
1)
Het stuurwiel op de gewenste
hoogte en diepte zetten
Trek aan hendel 1 fig. 64 en zet het
stuurwiel in de gewenste stand: duw de
hendel tot voorbij het weerstandspunt
om het stuurwiel te vergrendelen.
Controleer of het stuurwiel goed vastzit.
Variabele stuurbekrachtiging
De variabele stuurbekrachtiging is een
elektronisch systeem dat de
stuurbekrachtiging aanpast aan de
snelheid van het voertuig.Tijdens het parkeren verloopt het sturen
dus minder zwaar (voor meer comfort),
maar het sturen wordt zwaarder
naarmate de snelheid toeneemt.
BELANGRIJK
26)Verstellingen mogen alleen bij
stilstaand voertuig en uitgeschakelde motor
gebeuren.
27)Zet nooit de motor af als u
heuvelafwaarts rijdt noch als het voertuig
gewoon rijdt (als de motor wordt afgezet,
wordt de stuurbekrachtiging
uitgeschakeld).
28)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het kan
ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
BELANGRIJK
1)Met afgezette motor of bij storingen van
het systeem, kan het stuurwiel nog wel
gedraaid worden. Er moet alleen meer
kracht worden uitgeoefend.
START&STOP-
SYSTEEM
29)
Met dit systeem kunt u het
brandstofverbruik en de uitstoot van
schadelijke gassen verlagen. Het
systeem wordt automatisch
ingeschakeld als het voertuig wordt
gestart. Tijdens het rijden zet het
systeem de motor af (op stand-by), als
het voertuig stilstaat (file,
verkeerslichten, enz.)
BEDIENINGSWIJZE
De motor staat op stand-by als:er in het voertuig is gereden na zijn
laatste stilstand;
de versnelling in de vrijstand staat;
het koppelingspedaal wordt
losgelaten;
de snelheid van het voertuig lager is
dan 3 km/h.
2) 3) 4)
Het controlelampjeop het
instrumentenpaneel gaat aan om aan te
geven dat de motor op stand-by staat.
De apparatuur in het voertuig blijft zelfs
met afgezette motor werken.
De motor wordt automatisch weer
gestart als het koppelingspedaal wordt
ingetrapt en het voertuig in een
versnelling wordt gezet.
64T36525
33

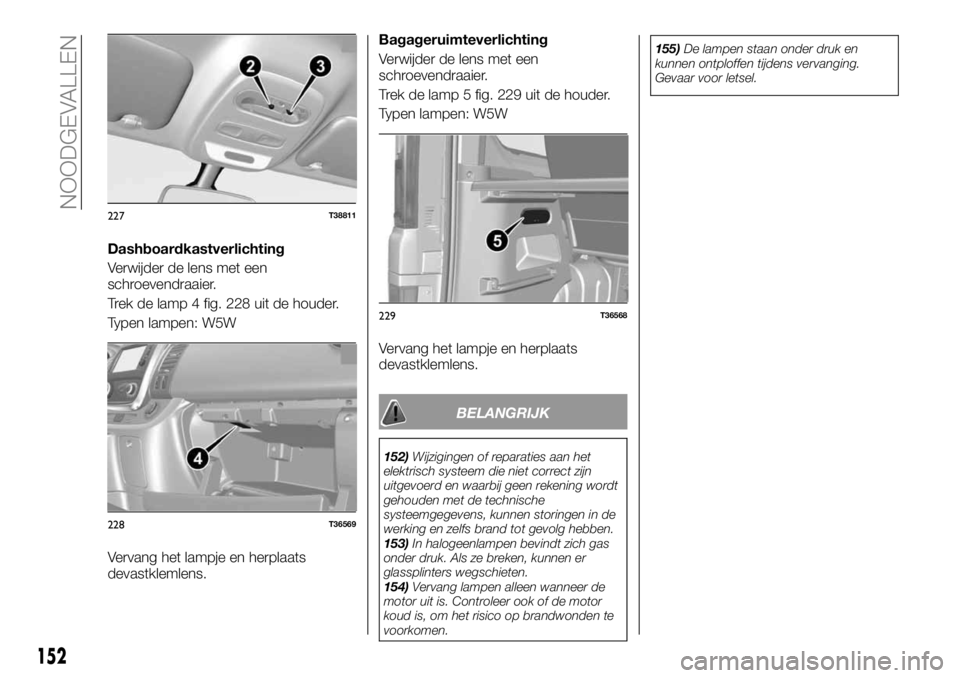

Dashboardkastverlichting
Verwijder de lens met een
schroevendraaier.
Trek de lamp 4 fig. 228 uit de houder.
Typen lampen: W5W
Vervang het lampje en herplaats
devastklemlens.Bagageruimteverlichting
Verwijder de lens met een
schroevendraaier.
Trek de lamp 5 fig. 229 uit de houder.
Typen lampen: W5W
Vervang het lampje en herplaats
devastklemlens.
BELANGRIJK
152)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
153)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
154)Vervang lampen alleen wanneer de
motor uit is. Controleer ook of de motor
koud is, om het risico op brandwonden te
voorkomen.155)De lampen staan onder druk en
kunnen ontploffen tijdens vervanging.
Gevaar voor letsel.
227T38811
228T36569
229T36568
152

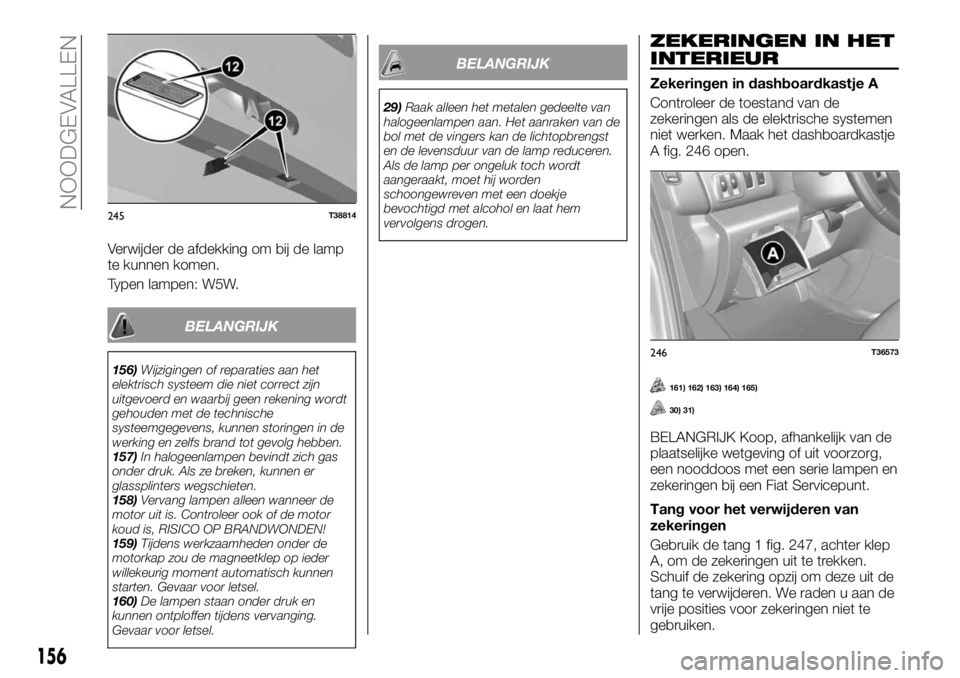

NOODGEVALLEN

Verwijder de afdekking om bij de lamp
te kunnen komen.
Typen lampen: W5W.
BELANGRIJK
156)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
157)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
158)Vervang lampen alleen wanneer de
motor uit is. Controleer ook of de motor
koud is, RISICO OP BRANDWONDEN!
159)Tijdens werkzaamheden onder de
motorkap zou de magneetklep op ieder
willekeurig moment automatisch kunnen
starten. Gevaar voor letsel.
160)De lampen staan onder druk en
kunnen ontploffen tijdens vervanging.
Gevaar voor letsel.
BELANGRIJK
29)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de lamp per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
ZEKERINGEN IN HET
INTERIEUR
Zekeringen in dashboardkastje A
Controleer de toestand van de
zekeringen als de elektrische systemen
niet werken. Maak het dashboardkastje
A fig. 246 open.
161) 162) 163) 164) 165)
30) 31)
BELANGRIJK Koop, afhankelijk van de
plaatselijke wetgeving of uit voorzorg,
een nooddoos met een serie lampen en
zekeringen bij een Fiat Servicepunt.
Tang voor het verwijderen van
zekeringen
Gebruik de tang 1 fig. 247, achter klep
A, om de zekeringen uit te trekken.
Schuif de zekering opzij om deze uit de
tang te verwijderen. We raden u aan de
vrije posities voor zekeringen niet te
gebruiken.
245T38814
246T36573
156
NOODGEVALLEN

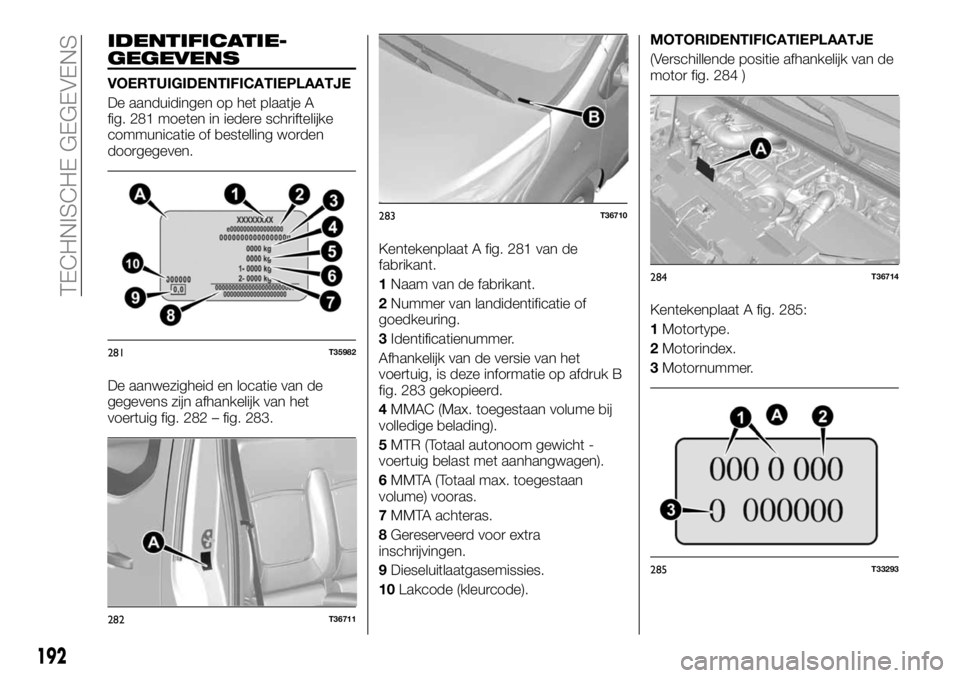

IDENTIFICATIE-
GEGEVENS
VOERTUIGIDENTIFICATIEPLAATJE
De aanduidingen op het plaatje A
fig. 281 moeten in iedere schriftelijke
communicatie of bestelling worden
doorgegeven.
De aanwezigheid en locatie van de
gegevens zijn afhankelijk van het
voertuig fig. 282 – fig. 283.Kentekenplaat A fig. 281 van de
fabrikant.
1Naam van de fabrikant.
2Nummer van landidentificatie of
goedkeuring.
3Identificatienummer.
Afhankelijk van de versie van het
voertuig, is deze informatie op afdruk B
fig. 283 gekopieerd.
4MMAC (Max. toegestaan volume bij
volledige belading).
5MTR (Totaal autonoom gewicht -
voertuig belast met aanhangwagen).
6MMTA (Totaal max. toegestaan
volume) vooras.
7MMTA achteras.
8Gereserveerd voor extra
inschrijvingen.
9Dieseluitlaatgasemissies.
10Lakcode (kleurcode).MOTORIDENTIFICATIEPLAATJE
(Verschillende positie afhankelijk van de
motor fig. 284 )
Kentekenplaat A fig. 285:
1Motortype.
2Motorindex.
3Motornummer.
281T35982
282T36711
283T36710
284T36714
285T33293
