alarm FIAT TALENTO 2017 Instrukcja obsługi (in Polish)

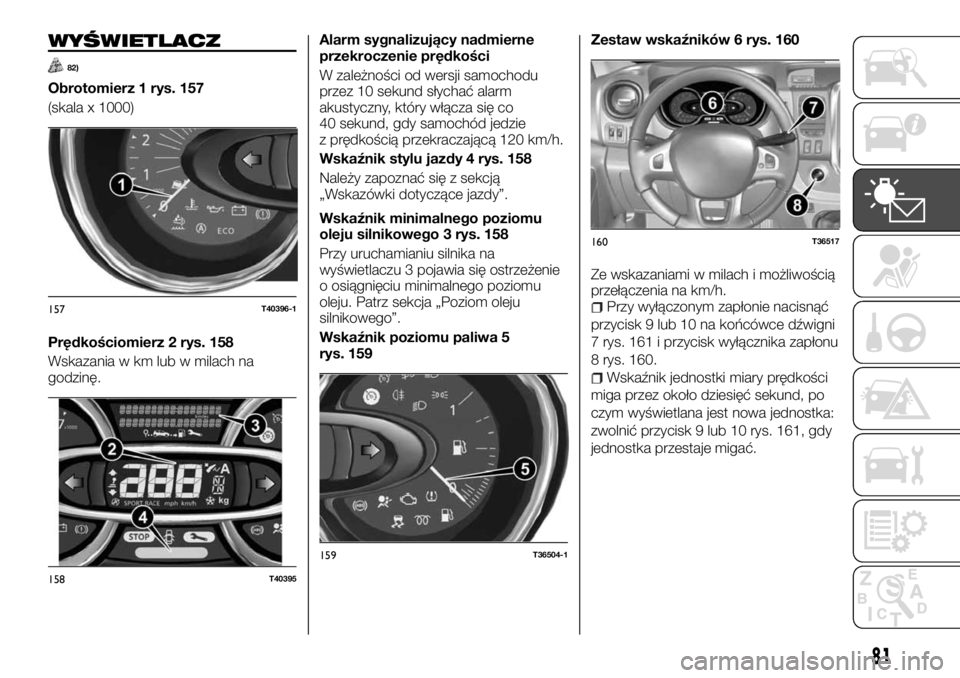

WYŚWIETLACZ
82)
Obrotomierz 1 rys. 157
(skala x 1000)
Prędkościomierz 2 rys. 158
Wskazania w km lub w milach na
godzinę.Alarm sygnalizujący nadmierne
przekroczenie prędkości
W zależności od wersji samochodu
przez 10 sekund słychać alarm
akustyczny, który włącza się co
40 sekund, gdy samochód jedzie
z prędkością przekraczającą 120 km/h.
Wskaźnik stylu jazdy 4 rys. 158
Należy zapoznać się z sekcją
„Wskazówki dotyczące jazdy”.
Wskaźnik minimalnego poziomu
oleju silnikowego 3 rys. 158
Przy uruchamianiu silnika na
wyświetlaczu 3 pojawia się ostrzeżenie
o osiągnięciu minimalnego poziomu
oleju. Patrz sekcja „Poziom oleju
silnikowego”.
Wskaźnik poziomu paliwa 5
rys. 159Zestaw wskaźników 6 rys. 160
Ze wskazaniami w milach i możliwością
przełączenia na km/h.
Przy wyłączonym zapłonie nacisnąć
przycisk 9 lub 10 na końcówce dźwigni
7 rys. 161 i przycisk wyłącznika zapłonu
8 rys. 160.
Wskaźnik jednostki miary prędkości
miga przez około dziesięć sekund, po
czym wyświetlana jest nowa jednostka:
zwolnić przycisk 9 lub 10 rys. 161, gdy
jednostka przestaje migać.
157T40396-1
158T40395
159T36504-1
160T36517
81

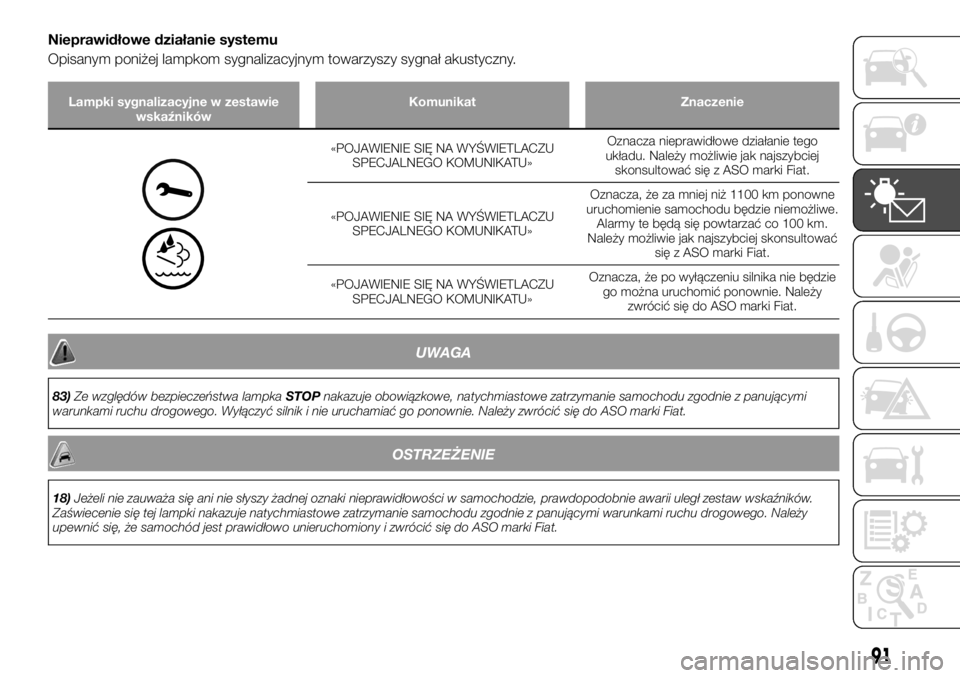

Nieprawidłowe działanie systemu
Opisanym poniżej lampkom sygnalizacyjnym towarzyszy sygnał akustyczny.
Lampki sygnalizacyjne w zestawie
wskaźnikówKomunikat Znaczenie
«POJAWIENIE SIĘ NA WYŚWIETLACZU
SPECJALNEGO KOMUNIKATU»Oznacza nieprawidłowe działanie tego
układu. Należy możliwie jak najszybciej
skonsultować się z ASO marki Fiat.
«POJAWIENIE SIĘ NA WYŚWIETLACZU
SPECJALNEGO KOMUNIKATU»Oznacza, że za mniej niż 1100 km ponowne
uruchomienie samochodu będzie niemożliwe.
Alarmy te będą się powtarzać co 100 km.
Należy możliwie jak najszybciej skonsultować
się z ASO marki Fiat.
«POJAWIENIE SIĘ NA WYŚWIETLACZU
SPECJALNEGO KOMUNIKATU»Oznacza, że po wyłączeniu silnika nie będzie
go można uruchomić ponownie. Należy
zwrócić się do ASO marki Fiat.
UWAGA
83)Ze względów bezpieczeństwa lampkaSTOPnakazuje obowiązkowe, natychmiastowe zatrzymanie samochodu zgodnie z panującymi
warunkami ruchu drogowego. Wyłączyć silnik i nie uruchamiać go ponownie. Należy zwrócić się do ASO marki Fiat.
OSTRZEŻENIE
18)Jeżeli nie zauważa się ani nie słyszy żadnej oznaki nieprawidłowości w samochodzie, prawdopodobnie awarii uległ zestaw wskaźników.
Zaświecenie się tej lampki nakazuje natychmiastowe zatrzymanie samochodu zgodnie z panującymi warunkami ruchu drogowego. Należy
upewnić się, że samochód jest prawidłowo unieruchomiony i zwrócić się do ASO marki Fiat.
91

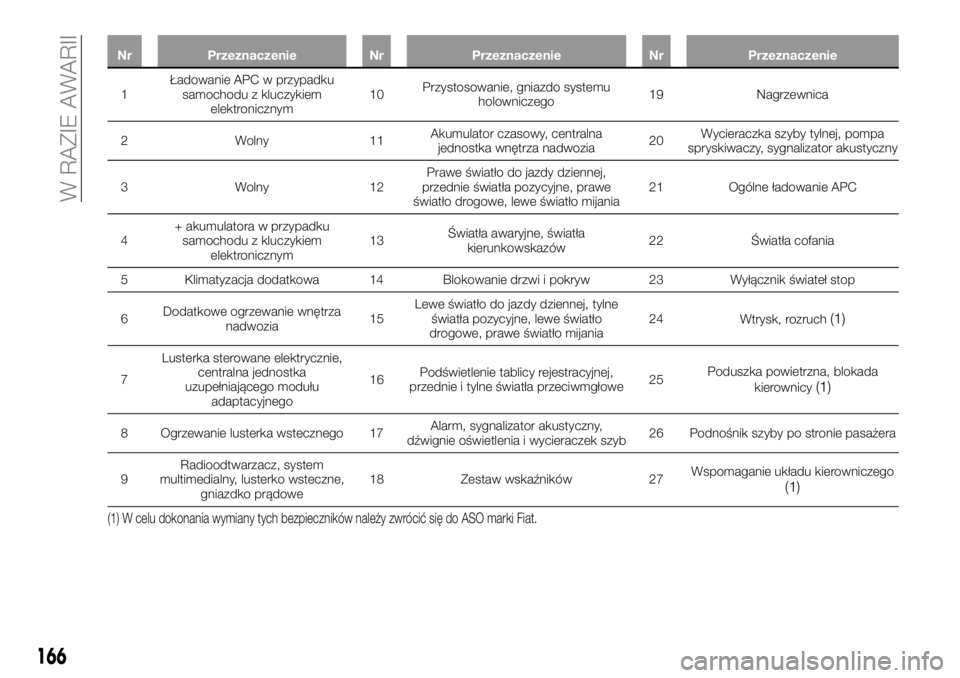

Nr Przeznaczenie Nr Przeznaczenie Nr Przeznaczenie
1Ładowanie
APC w przypadku
samochodu z kluczykiem
elektronicznym10Przystosowanie, gniazdo systemu
holowniczego19 Nagrzewnica
2 Wolny 11Akumulator czasowy, centralna
jednostka wnętrza nadwozia20Wycieraczka szyby tylnej, pompa
spryskiwaczy, sygnalizator akustyczny
3 Wolny 12Prawe światło do jazdy dziennej,
przednie światła pozycyjne, prawe
światło drogowe, lewe światło mijania21 Ogólne ładowanie APC
4+ akumulatora w przypadku
samochodu z kluczykiem
elektronicznym13Światła awaryjne, światła
kierunkowskazów22 Światła cofania
5 Klimatyzacja dodatkowa 14 Blokowanie drzwi i pokryw 23 Wyłącznik świateł stop
6Dodatkowe ogrzewanie wnętrza
nadwozia15Lewe światło do jazdy dziennej, tylne
światła pozycyjne, lewe światło
drogowe, prawe światło mijania24
Wtrysk, rozruch
(1)
7Lusterka sterowane elektrycznie,
centralna jednostka
uzupełniającego modułu
adaptacyjnego16Podświetlenie tablicy rejestracyjnej,
przednie i tylne światła przeciwmgłowe25Poduszka powietrzna, blokada
kierownicy(1)
8 Ogrzewanie lusterka wstecznego 17Alarm, sygnalizator akustyczny,
dźwignie oświetlenia i wycieraczek szyb26 Podnośnik szyby po stronie pasażera
9Radioodtwarzacz, system
multimedialny, lusterko wsteczne,
gniazdko prądowe18 Zestaw wskaźników 27Wspomaganie układu kierowniczego
(1)
(1) W celu dokonania wymiany tych bezpieczników należy zwrócić się do ASO marki Fiat.
166
W RAZIE AWARII
