FIAT TALENTO 2017 Notice d'entretien (in French)

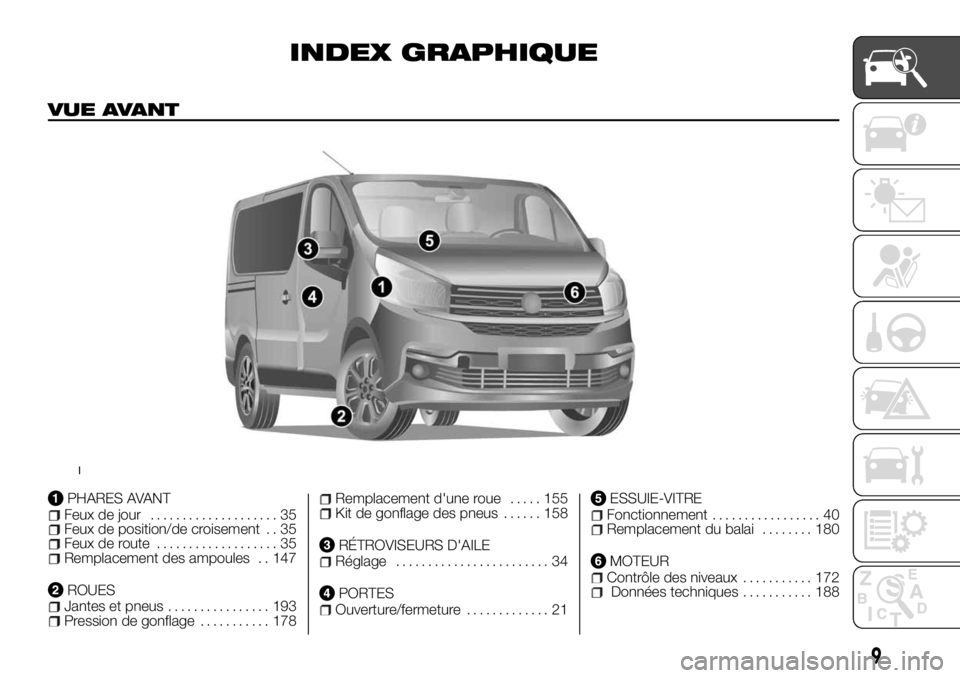

INDEX GRAPHIQUE
VUE AVANT
PHARES AVANTFeux de jour.................... 35Feux de position/de croisement . . 35Feux de route................... 35Remplacement des ampoules . . 147
ROUESJantes et pneus................ 193Pression de gonflage........... 178
Remplacement d'une roue..... 155Kit de gonflage des pneus...... 158
RÉTROVISEURS D'AILERéglage........................ 34
PORTESOuverture/fermeture............. 21
ESSUIE-VITREFonctionnement................. 40Remplacement du balai........ 180
MOTEURContrôle des niveaux........... 172Données techniques........... 188
1
9

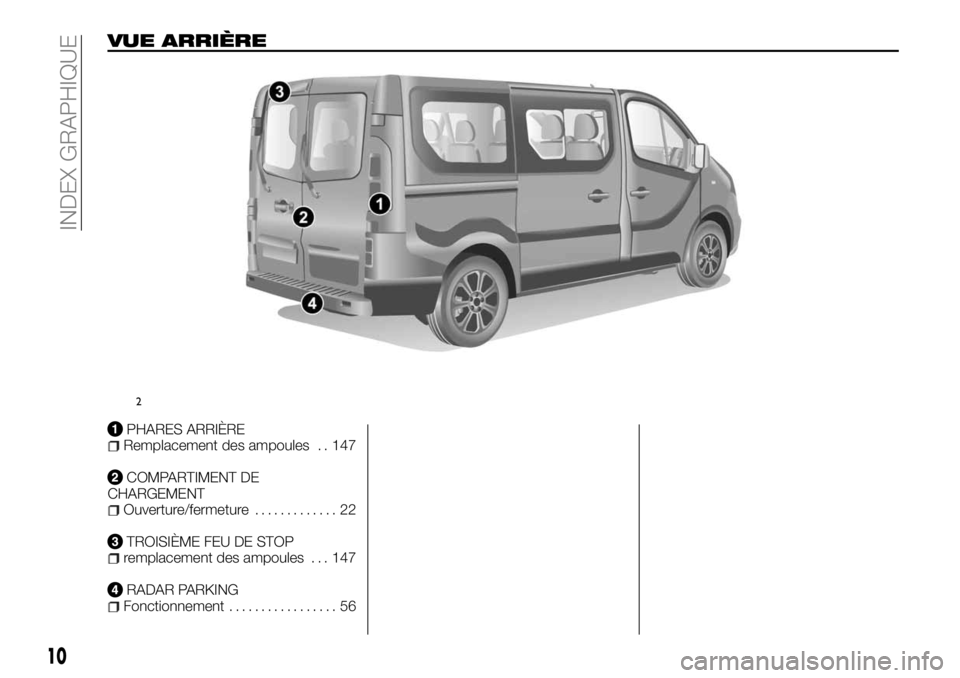

VUE ARRIÈRE
PHARES ARRIÈRERemplacement des ampoules . . 147
COMPARTIMENT DE
CHARGEMENT
Ouverture/fermeture............. 22
TROISIÈME FEU DE STOPremplacement des ampoules . . . 147
RADAR PARKINGFonctionnement................. 56
2
10
INDEX GRAPHIQUE

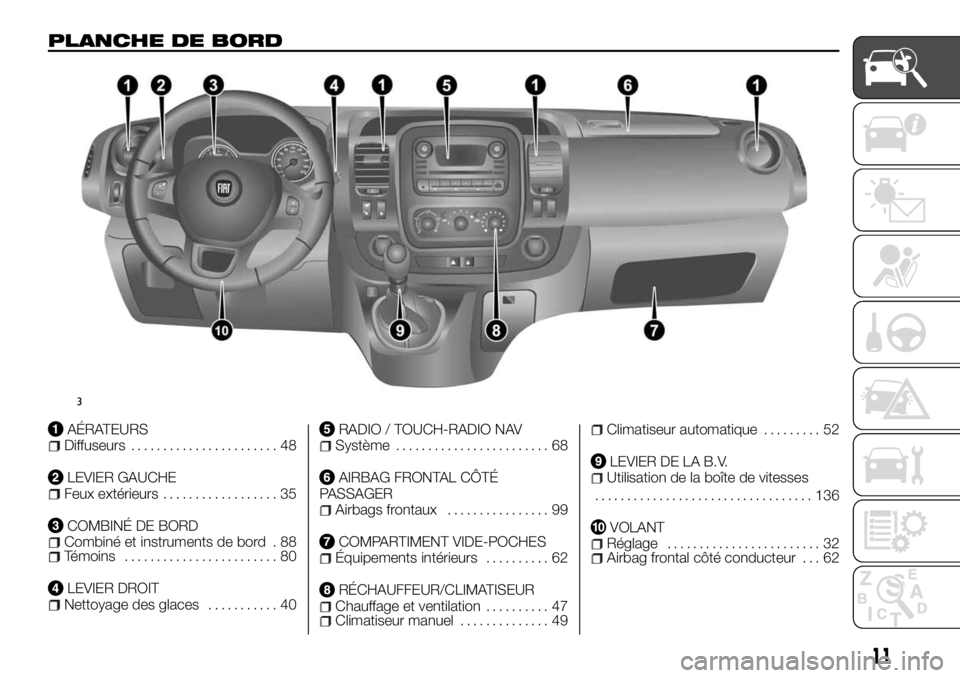

PLANCHE DE BORD
AÉRATEURSDiffuseurs....................... 48
LEVIER GAUCHEFeux extérieurs.................. 35
COMBINÉ DE BORDCombiné et instruments de bord . 88Témoins........................ 80
LEVIER DROITNettoyage des glaces........... 40
RADIO / TOUCH-RADIO NAVSystème........................ 68
AIRBAG FRONTAL CÔTÉ
PASSAGER
Airbags frontaux................ 99
COMPARTIMENT VIDE-POCHESÉquipements intérieurs.......... 62
RÉCHAUFFEUR/CLIMATISEURChauffage et ventilation.......... 47Climatiseur manuel.............. 49
Climatiseur automatique......... 52
LEVIER DE LA B.V.Utilisation de la boîte de vitesses
.................................. 136
VOLANTRéglage........................ 32Airbag frontal côté conducteur . . . 62
3
11

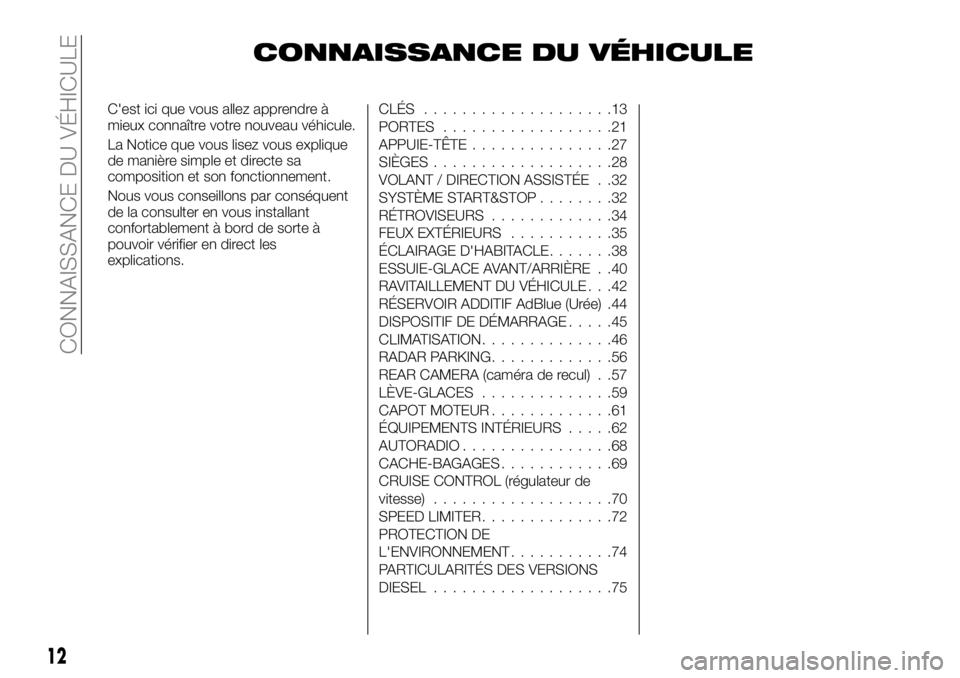

CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouveau véhicule.
La Notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.CLÉS....................13
PORTES ..................21
APPUIE-TÊTE...............27
SIÈGES...................28
VOLANT / DIRECTION ASSISTÉE . .32
SYSTÈME START&STOP........32
RÉTROVISEURS.............34
FEUX EXTÉRIEURS...........35
ÉCLAIRAGE D'HABITACLE.......38
ESSUIE-GLACE AVANT/ARRIÈRE . .40
RAVITAILLEMENT DU VÉHICULE . . .42
RÉSERVOIR ADDITIF AdBlue (Urée) .44
DISPOSITIF DE DÉMARRAGE.....45
CLIMATISATION..............46
RADAR PARKING.............56
REAR CAMERA (caméra de recul) . .57
LÈVE-GLACES..............59
CAPOT MOTEUR.............61
ÉQUIPEMENTS INTÉRIEURS.....62
AUTORADIO................68
CACHE-BAGAGES............69
CRUISE CONTROL (régulateur de
vitesse)...................70
SPEED LIMITER..............72
PROTECTION DE
L'ENVIRONNEMENT...........74
PARTICULARITÉS DES VERSIONS
DIESEL...................75
12
CONNAISSANCE DU VÉHICULE

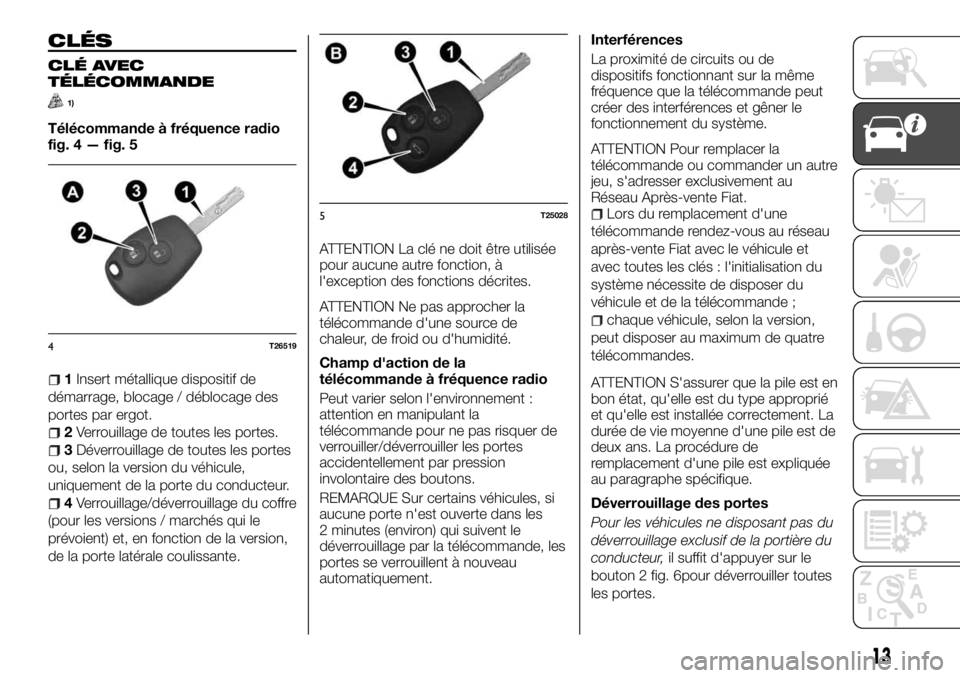

CLÉS
CLÉ AVEC
TÉLÉCOMMANDE
1)
Télécommande à fréquence radio
fig. 4 — fig. 5
1Insert métallique dispositif de
démarrage, blocage / déblocage des
portes par ergot.
2Verrouillage de toutes les portes.
3Déverrouillage de toutes les portes
ou, selon la version du véhicule,
uniquement de la porte du conducteur.
4Verrouillage/déverrouillage du coffre
(pour les versions / marchés qui le
prévoient) et, en fonction de la version,
de la porte latérale coulissante.ATTENTION La clé ne doit être utilisée
pour aucune autre fonction, à
l'exception des fonctions décrites.
ATTENTION Ne pas approcher la
télécommande d'une source de
chaleur, de froid ou d'humidité.
Champ d'action de la
télécommande à fréquence radio
Peut varier selon l'environnement :
attention en manipulant la
télécommande pour ne pas risquer de
verrouiller/déverrouiller les portes
accidentellement par pression
involontaire des boutons.
REMARQUE Sur certains véhicules, si
aucune porte n'est ouverte dans les
2 minutes (environ) qui suivent le
déverrouillage par la télécommande, les
portes se verrouillent à nouveau
automatiquement.Interférences
La proximité de circuits ou de
dispositifs fonctionnant sur la même
fréquence que la télécommande peut
créer des interférences et gêner le
fonctionnement du système.
ATTENTION Pour remplacer la
télécommande ou commander un autre
jeu, s'adresser exclusivement au
Réseau Après-vente Fiat.
Lors du remplacement d'une
télécommande rendez-vous au réseau
après-vente Fiat avec le véhicule et
avec toutes les clés : l'initialisation du
système nécessite de disposer du
véhicule et de la télécommande ;
chaque véhicule, selon la version,
peut disposer au maximum de quatre
télécommandes.
ATTENTION S'assurer que la pile est en
bon état, qu'elle est du type approprié
et qu'elle est installée correctement. La
durée de vie moyenne d'une pile est de
deux ans. La procédure de
remplacement d'une pile est expliquée
au paragraphe spécifique.
Déverrouillage des portes
Pour les véhicules ne disposant pas du
déverrouillage exclusif de la portière du
conducteur,il suffit d'appuyer sur le
bouton 2 fig. 6pour déverrouiller toutes
les portes.
4T26519
5T25028
13

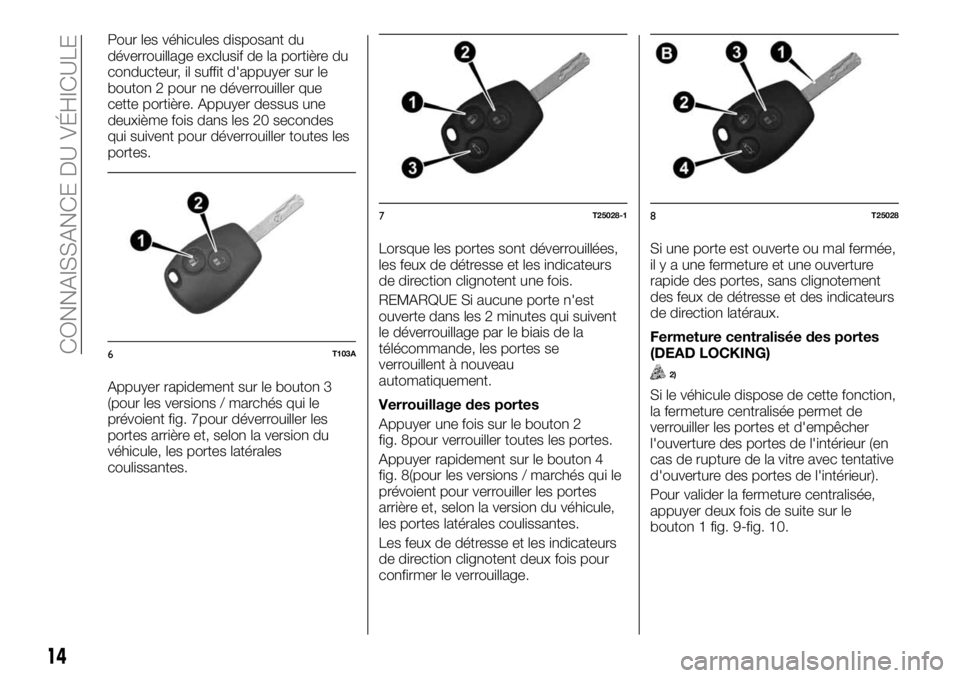

Pour les véhicules disposant du
déverrouillage exclusif de la portière du
conducteur, il suffit d'appuyer sur le
bouton 2 pour ne déverrouiller que
cette portière. Appuyer dessus une
deuxième fois dans les 20 secondes
qui suivent pour déverrouiller toutes les
portes.
Appuyer rapidement sur le bouton 3
(pour les versions / marchés qui le
prévoient fig. 7pour déverrouiller les
portes arrière et, selon la version du
véhicule, les portes latérales
coulissantes.Lorsque les portes sont déverrouillées,
les feux de détresse et les indicateurs
de direction clignotent une fois.
REMARQUE Si aucune porte n'est
ouverte dans les 2 minutes qui suivent
le déverrouillage par le biais de la
télécommande, les portes se
verrouillent à nouveau
automatiquement.
Verrouillage des portes
Appuyer une fois sur le bouton 2
fig. 8pour verrouiller toutes les portes.
Appuyer rapidement sur le bouton 4
fig. 8(pour les versions / marchés qui le
prévoient pour verrouiller les portes
arrière et, selon la version du véhicule,
les portes latérales coulissantes.
Les feux de détresse et les indicateurs
de direction clignotent deux fois pour
confirmer le verrouillage.Si une porte est ouverte ou mal fermée,
il y a une fermeture et une ouverture
rapide des portes, sans clignotement
des feux de détresse et des indicateurs
de direction latéraux.
Fermeture centralisée des portes
(DEAD LOCKING)
2)
Si le véhicule dispose de cette fonction,
la fermeture centralisée permet de
verrouiller les portes et d'empêcher
l'ouverture des portes de l'intérieur (en
cas de rupture de la vitre avec tentative
d'ouverture des portes de l'intérieur).
Pour valider la fermeture centralisée,
appuyer deux fois de suite sur le
bouton 1 fig. 9-fig. 10.
6T103A
7T25028-18T25028
14
CONNAISSANCE DU VÉHICULE

Les feux de détresse et les indicateurs
de direction clignotent cinq fois pour
confirmer le verrouillage.
REMARQUE Il n'est pas possible
d'obtenir la fermeture centralisée si les
feux de détresse ou les feux de position
sont allumés.Remplacement de la pile de la
télécommande
1)
Dévisser la vis 1 fig. 11pour ôter le
couvercle de la télécommande.
ATTENTION Les piles sont disponibles
auprès des centres agréés du Réseau
Après-Vente Fiat. Leur durée de vie
moyenne est de deux ans. Vérifier que
la pile ne présente aucune trace
d'encre : risque de contact électrique
non correct.
Remplacer la pile 2 fig. 12en respectant
la polarité gravée sur le couvercle.REMARQUE Lors du remplacement de
la pile, ne pas toucher le circuit
électronique situé dans le couvercle de
la clé.
ATTENTION Durant le remontage,
s'assurer que le couvercle est fixé
correctement et que la vis est serrée.
9T26519-1
10T25028-2
11T29999
12T31574
13T26913
15

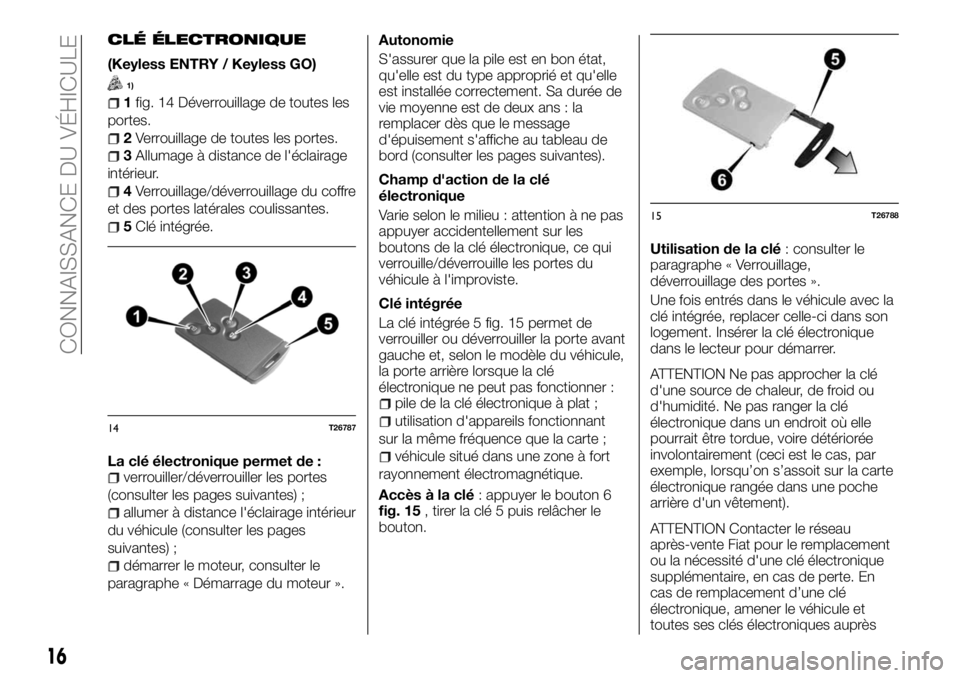

CLÉ ÉLECTRONIQUE
(Keyless ENTRY / Keyless GO)
1)
1fig. 14 Déverrouillage de toutes les
portes.
2Verrouillage de toutes les portes.
3Allumage à distance de l'éclairage
intérieur.
4Verrouillage/déverrouillage du coffre
et des portes latérales coulissantes.
5Clé intégrée.
La clé électronique permet de :
verrouiller/déverrouiller les portes
(consulter les pages suivantes) ;
allumer à distance l'éclairage intérieur
du véhicule (consulter les pages
suivantes) ;
démarrer le moteur, consulter le
paragraphe « Démarrage du moteur ».Autonomie
S'assurer que la pile est en bon état,
qu'elle est du type approprié et qu'elle
est installée correctement. Sa durée de
vie moyenne est de deux ans : la
remplacer dès que le message
d'épuisement s'affiche au tableau de
bord (consulter les pages suivantes).
Champ d'action de la clé
électronique
Varie selon le milieu : attention à ne pas
appuyer accidentellement sur les
boutons de la clé électronique, ce qui
verrouille/déverrouille les portes du
véhicule à l'improviste.
Clé intégrée
La clé intégrée 5 fig. 15 permet de
verrouiller ou déverrouiller la porte avant
gauche et, selon le modèle du véhicule,
la porte arrière lorsque la clé
électronique ne peut pas fonctionner :
pile de la clé électronique à plat ;
utilisation d'appareils fonctionnant
sur la même fréquence que la carte ;
véhicule situé dans une zone à fort
rayonnement électromagnétique.
Accès à la clé: appuyer le bouton 6
fig. 15, tirer la clé 5 puis relâcher le
bouton.Utilisation de la clé: consulter le
paragraphe « Verrouillage,
déverrouillage des portes ».
Une fois entrés dans le véhicule avec la
clé intégrée, replacer celle-ci dans son
logement. Insérer la clé électronique
dans le lecteur pour démarrer.
ATTENTION Ne pas approcher la clé
d'une source de chaleur, de froid ou
d'humidité. Ne pas ranger la clé
électronique dans un endroit où elle
pourrait être tordue, voire détériorée
involontairement (ceci est le cas, par
exemple, lorsqu’on s’assoit sur la carte
électronique rangée dans une poche
arrière d'un vêtement).
ATTENTION Contacter le réseau
après-vente Fiat pour le remplacement
ou la nécessité d'une clé électronique
supplémentaire, en cas de perte. En
cas de remplacement d’une clé
électronique, amener le véhicule et
toutes ses clés électroniques auprès
14T26787
15T26788
16
CONNAISSANCE DU VÉHICULE

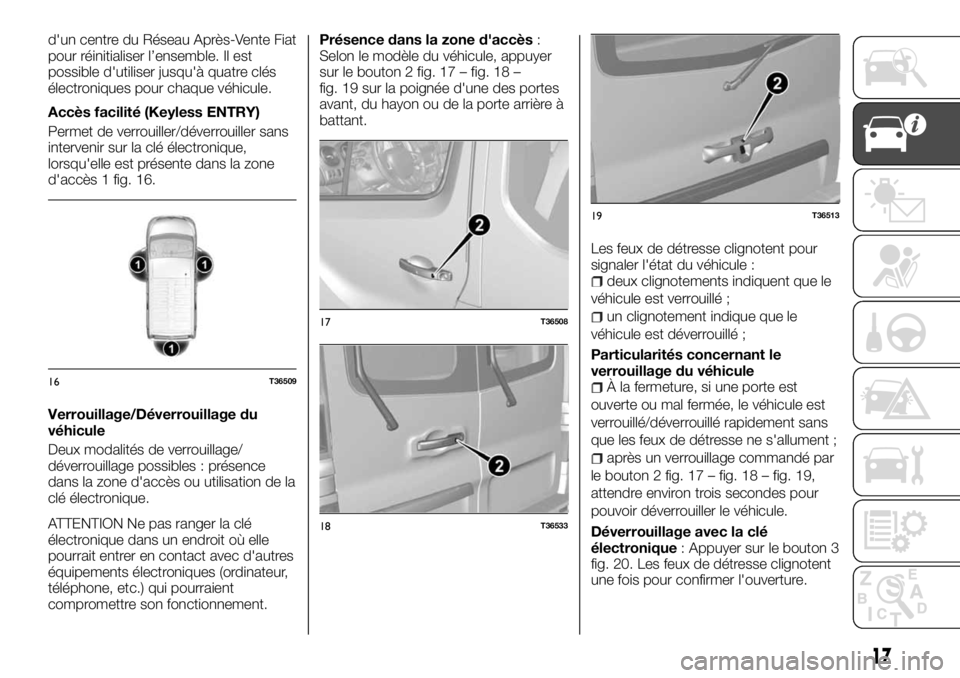

d'un centre du Réseau Après-Vente Fiat
pour réinitialiser l’ensemble. Il est
possible d'utiliser jusqu'à quatre clés
électroniques pour chaque véhicule.
Accès facilité (Keyless ENTRY)
Permet de verrouiller/déverrouiller sans
intervenir sur la clé électronique,
lorsqu'elle est présente dans la zone
d'accès 1 fig. 16.
Verrouillage/Déverrouillage du
véhicule
Deux modalités de verrouillage/
déverrouillage possibles : présence
dans la zone d'accès ou utilisation de la
clé électronique.
ATTENTION Ne pas ranger la clé
électronique dans un endroit où elle
pourrait entrer en contact avec d'autres
équipements électroniques (ordinateur,
téléphone, etc.) qui pourraient
compromettre son fonctionnement.Présence dans la zone d'accès:
Selon le modèle du véhicule, appuyer
sur le bouton 2 fig. 17 – fig. 18 –
fig. 19 sur la poignée d'une des portes
avant, du hayon ou de la porte arrière à
battant.
Les feux de détresse clignotent pour
signaler l'état du véhicule :
deux clignotements indiquent que le
véhicule est verrouillé ;
un clignotement indique que le
véhicule est déverrouillé ;
Particularités concernant le
verrouillage du véhicule
À la fermeture, si une porte est
ouverte ou mal fermée, le véhicule est
verrouillé/déverrouillé rapidement sans
que les feux de détresse ne s'allument ;
après un verrouillage commandé par
le bouton 2 fig. 17 – fig. 18 – fig. 19,
attendre environ trois secondes pour
pouvoir déverrouiller le véhicule.
Déverrouillage avec la clé
électronique: Appuyer sur le bouton 3
fig. 20. Les feux de détresse clignotent
une fois pour confirmer l'ouverture.
16T36509
17T36508
18T36533
19T36513
17

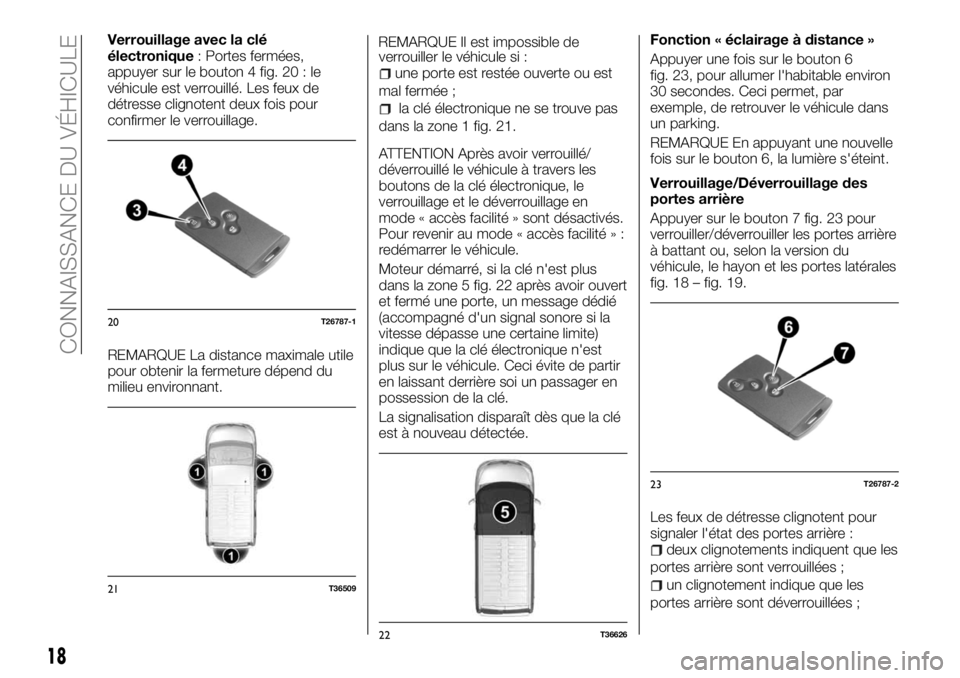

Verrouillage avec la clé
électronique: Portes fermées,
appuyer sur le bouton 4 fig. 20 : le
véhicule est verrouillé. Les feux de
détresse clignotent deux fois pour
confirmer le verrouillage.
REMARQUE La distance maximale utile
pour obtenir la fermeture dépend du
milieu environnant.REMARQUE Il est impossible de
verrouiller le véhicule si :
une porte est restée ouverte ou est
mal fermée ;
la clé électronique ne se trouve pas
dans la zone 1 fig. 21.
ATTENTION Après avoir verrouillé/
déverrouillé le véhicule à travers les
boutons de la clé électronique, le
verrouillage et le déverrouillage en
mode « accès facilité » sont désactivés.
Pour revenir au mode « accès facilité » :
redémarrer le véhicule.
Moteur démarré, si la clé n'est plus
dans la zone 5 fig. 22 après avoir ouvert
et fermé une porte, un message dédié
(accompagné d'un signal sonore si la
vitesse dépasse une certaine limite)
indique que la clé électronique n'est
plus sur le véhicule. Ceci évite de partir
en laissant derrière soi un passager en
possession de la clé.
La signalisation disparaît dès que la clé
est à nouveau détectée.Fonction « éclairage à distance »
Appuyer une fois sur le bouton 6
fig. 23, pour allumer l'habitable environ
30 secondes. Ceci permet, par
exemple, de retrouver le véhicule dans
un parking.
REMARQUE En appuyant une nouvelle
fois sur le bouton 6, la lumière s'éteint.
Verrouillage/Déverrouillage des
portes arrière
Appuyer sur le bouton 7 fig. 23 pour
verrouiller/déverrouiller les portes arrière
à battant ou, selon la version du
véhicule, le hayon et les portes latérales
fig. 18 – fig. 19.
Les feux de détresse clignotent pour
signaler l'état des portes arrière :
deux clignotements indiquent que les
portes arrière sont verrouillées ;
un clignotement indique que les
portes arrière sont déverrouillées ;
20T26787-1
21T36509
22T36626
23T26787-2
18
CONNAISSANCE DU VÉHICULE
