AJONEUVOON TUTUSTUMINEN
Aloita tästä tarkempi tutustuminen
uuteen ajoneuvoosi.
Ohjekirjassa kuvataan selkeästi ja
suoraviivaisesti sen osat sekä toiminta.
Suosittelemme, että luet sen
ajoneuvossa mukavasti istuen, jotta voit
tarkistaa välittömästi sen kuvaukset.AVAIMET..................13
OVET....................20
PÄÄTUKI..................26
ISTUIMET..................27
OHJAUSPYÖRÄ/OH
JAUSTEHOSTIN.............31
START&STOP-JÄRJESTELMÄ....31
TAUSTAPEILIT...............33
ULKOVALOT................34
SISÄVALOT.................37
TUULI-/TAKALASINPYYHKIMET . . .39
AJONEUVON TÄYTTÖ..........41
AdBlue-LISÄAINESÄILIÖ (urea)....43
KÄYNNISTYSJÄRJESTELMÄ.....44
ILMASTOINTI...............44
PYSÄKÖINTITUTKA...........55
TAKAKAMERA...............56
SÄHKÖIKKUNAT.............58
KONEPELTI................59
SISÄISET VARUSTEET.........60
AUTORADIO................67
MATKATAVAROIDEN PEITE......67
CRUISE CONTROL
(vakionopeudensäädin).........68
NOPEUDENRAJOITIN..........70
YMPÄRISTÖN SUOJELU........72
DIESELMALLIEN ERITYISPIIRTEET .73
12
AJONEUVOON TUTUSTUMINEN

AdBlue-
LISÄAINESÄILIÖ
(urea)
Noudata maan, jossa ajat, lakeja.
Muista, että voimassa olevien
määräysten noudattamatta jättämisen
seurauksena ajoneuvon omistajalle voi
koitua lakisääteisiä seuraamuksia.
Toimintaperiaate
Lisäaineiden käyttö vähentää
pakokaasupäästöjä, sillä saastuttavat
kaasut muunnetaan vesihöyryksi ja
typeksi.
Täyttö
Säiliön tilavuus: noin 20 litraa. Avaa
vasen etuovi luukun A avaamiseksi.
Kierrä auki tulppa 1.
43)
9) 10) 11)
VAROITUS Start&Stop-toiminnolla
varustetussa ajoneuvossa täytäAdBlue-lisäainetta (urea) moottori
pysäytettynä. Pysäytä aina moottori
(katso moottorin käynnistämistä ja
pysäyttämistä koskevat tiedot).
AdBlue-lisäaineen (urea) laatu
Käytä ainoastaan standardin ISO
22241 täyttäviä ja polttoainesäiliön
luukun tarrassa osoitettuja lisäaineita.
Keskimääräinen kulutus
Noin 3 l/1000 km riippuen automallista
ja ajotavasta.
Käytön varotoimet
Katso aina AdBlue-lisäainepakkauksen
(urea) tiedot.
Käsittele lisäaineita varoen. Ne voivat
vahingoittaa vaatteita, kenkiä, korin osia
jne.
Jos nestettä virtaa takaisin tai lisäainetta
joutuu maalatulle pinnalle, puhdista
altistunu alue nopeasti kostealla liinalla.
Äärimmäisen kylmät olosuhteet
Ajoneuvossa on AdBlue-lisäaineen
(urea) lämmitysjärjestelmä, joka
mahdollistaa ajoneuvon käytön
äärimmäisen kylmissä olosuhteissa.
Varotoimet säiliön täytön aikana
AdBlue-lisäaine (urea) jäätyy noin -10
°C:een lämpötilassa. Älä yritä tällöin
lisätä lisäainetta. Suosittelemme
täyttämään AdBlue-lisäainetta (urea) tai
antamaan täytön ammattilaisen
tehtäväksi, kun merkkivalo
syttyy
ensimmäisen kerran mittaritaulussa.
44)
HUOMIO
43)Polttoainesäiliön korkki on
mallikohtainen. Jos se on vaihdettava,
varmista, että se vastaa alkuperäistä. Ota
yhteyttä Fiat-palveluverkostoon. Älä pese
täyttöaukon aluetta korkeapainepesurilla.
44)AdBlue-lisäainetta (urea) ei saa päästä
iholle tai silmiin. Jos happoa joutuu iholle tai
silmiin, huuhtele altistunut kohta
välittömästi runsaalla vedellä. Ota
tarvittaessa yhteys lääkäriin.
VAROITUS
9)Järjestelmän mitään osaa ei saa käsitellä
millään tavalla. Vahinkojen välttämiseksi
ainoastaan Fiat-huoltoverkoston
ammattitaitoinen henkilökunta saa käsitellä
järjestelmää.
10)Kun näytöllä näkyy vastaava viesti, täytä
AdBlue-lisäainesäiliö (urea) (vähintään
10 litraa) ja katso täyttöohjeet. Ajoneuvon
lukkiutumisen vaara.
11)Kun AdBlue-lisäainesäiliö (urea) on
täytetty, tarkista, että korkki ja luukku ovat
kiinni. Käynnistä moottori ja ennen liikkeelle
lähtemistä ODOTA 10 sekuntia ajoneuvo
paikallaan ja moottori käynnissä. Jos tätä
toimenpidettä ei tehdä, säiliön täyttö
havaitaan automaattisesti vasta kymmenien
ajominuuttien jälkeen. Näytöllä näkyy
vastaava viesti ja/tai merkkivalot, kunnes
järjestelmä havaitsee säiliön täytön.
86T40504
43

Tässä tapauksessa nopeusraja
tallennetaan muistiin ja näytöllä
näytetään vastaava viesti sekä
tallennettu nopeus.
Tallennetun nopeusrajan
palauttaminen
Jos nopeusraja on tallennettu muistiin,
voidaan hakea painamalla näppäintä 4
(R) kuva 156.
Kun nopeudenrajoitin on valmiustilassa,
kytkimen 2 (+) kuva 156 painaminen
kytkee toiminnon uudelleen
huomioimatta muistiin tallennettua
nopeutta: tällöin otetaan käyttöön
nopeus, jolla auto sillä hetkellä liikkuu.
Toiminnon kytkeminen pois päältä
Toiminto voidaan myös kytkeä pois,
jolloin nopeutta ei ole enää muistissa.
Mittaritaulun oranssi merkkivalo
sammuu osoituksena
nopeudenrajoittimen pois kytkemisestä.
HUOMIO
82)Nopeudenrajoitin ei kohdistu
jarrutusjärjestelmään millään tavalla.
YMPÄRISTÖN
SUOJELU
Pakokaasujen hallinta
Pakokaasupäästöjen hallintajärjestelmä
tunnistaa ajoneuvon
saastonestojärjestelmän toimintaviat.
Tällaiset viat voivat lisätä saastuttavia
päästöjä ja aiheuttaa mekaanisia
vaurioita.
Tämä merkkivalo mittaritaulussa
osoittaa järjestelmän vian:
Jos merkkivalo jää palamaan, ota
mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
Jos merkkivalo vilkkuu, alenna
moottorin käyntinopeutta, kunnes valo
lakkaa vilkkumasta. Ota
mahdollisimman pian yhteyttä
Fiat-palveluverkostoon.
Katso tietoa kohdasta "AdBlue-
lisäainesäiliö (urea)" luvussa
"Ajoneuvoon tutustuminen".
Ajoneuvo on suunniteltu haluten
kunnioittaa ympäristöä koko ajoneuvon
eliniän ajan: sen valmistuksesta ja
käytöstä aina sen elinkaareen loppuun.
Valmistus
Autosi on valmistettu teollisuusalueella,
jolla pyritään vähentämään teollisuuden
vaikutuksia asukkaisiin ja ympäröivään
luontoon.Esimerkiksi veden ja energian kulutusta
on vähennetty, näkyviä haittoja ja
meluhaittoja on vähennetty, samoin
päästöjä ilmakehään ja veteen. Jätteitä
lajitellaan ja kierrätetään.
Päästöt
Autosi on suunniteltu siten, että se
tuottaa käytössä vähemmän
kasvihuonekaasupäästöjä (CO
2) ja näin
ollen kuluttaa vähemmän (esimerkiksi:
170 g/km vastaa dieselauton kulusta
6,4 l/100 km).
Lisäksi autoissa on
saasteenestojärjestelmiä, kuten
katalysaattori, lambda-anturi jne.
Joissakin ajoneuvoissa tätä järjestelmää
täydentää hiukkassuodatin, joka
vähentää hiukkaspäästöjä.
Käytetyt ja määräaikaishuollon
yhteydessä vaihdetut osat (akku,
paristot, öljy- ja ilmansuodatin...) ja
öljykanisterit (tyhjät tai jäteöljykanisterit)
on toimitettava ongelmajätekeräykseen.
Kun haluat toimittaa romutettavan
ajoneuvosi ilman lisäkustannuksia, ota
yhteyttä jälleenmyyjäämme toisen
ajoneuvon ostamiseksi tai FCA:n
valtuuttamaan vastaanotto- ja
romutuskeskukseen. Kyseiset
keskukset on valittu huolellisesti, jotta
voidaan taata asianmukaiset
laatukriteerit täyttävä palvelu
hävitettävien ajoneuvojen keräyksen,
käsittelyn ja kierrätyksen osalta
ympäristöä kunnioittaen.
72
AJONEUVOON TUTUSTUMINEN

Merkkivalo Mitä tarkoittaa
VAROITUSVALO
Kun virta-avain käännetään asentoon MAR, merkkivalo syttyy, ja sammuu, kun moottori käynnistyy. Jos se syttyy
yhdessä muiden merkkivalojen ja/tai mittaritaulun viestien kanssa, aja varovasti ja mahdollisimman pian
Fiat-palveluverkoston luokse.
Tämän suosituksen huomiotta jättäminen voi vahingoittaa autoa.
AdBlue-LISÄAINEEN (urea) TASO JA PAKOKAASUJEN VÄHENNYSJÄRJESTELMÄN TOIMINTAHÄIRIÖT
Katso lisätietoja luvusta "AdBlue-lisäainesäiliö (urea)".
EOBD-/SYTYTYSJÄRJESTELMÄN VIKA
Kyseinen merkkivalo syttyy, kun moottori käynnistetään, ja sammuu välittömästi (versiokohtainen varuste).
jos merkkivalo palaa jatkuvasti, ota yhteys Fiat-huoltoverkostoon;
jos merkkivalo vilkkuu, laske moottorin käyntinopeutta, kunnes valo lakkaa vilkkumasta. Ota
yhteyttä Fiat-palveluverkostoon.
Katso luvun "Ajoneuvoon tutustuminen" kohdasta "Ympäristön suojeleminen".
DYNAAMISEN AJOVAKAUDEN HALLINTAJÄRJESTELMÄN (ESC) JA LUISTONESTONJÄRJESTELMÄN
VIKA
Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua.
Tämä merkkivalo syttyy eri tilanteissa: katso luvun "Turvallisuus" kohdasta "Aktiiviset turvajärjestelmät".
ABS:N HÄIRIÖ
Merkkivalo syttyy kytkettäessä virta päälle ja sammuu muutaman sekunnin kuluttua. Jos varoitusvalo syttyy
ajettaessa, ABS-järjestelmässä on toimintahäiriö. Tällöin jarrujärjestelmä säilyttää normaalin tehokkuuden, mutta
ilman ABS-järjestelmän tarjoamaa tehoa. Ota yhteyttä Fiat-palveluverkostoon.
MOOTTORIN JÄÄHDYTYSNESTEEN LÄMPÖTILAN MERKKIVALO
Merkkivalo syttyy sinisenä, kun auton sytytysvirta kytketään.
Jos merkkivalo muuttuu punaiseksi, pysäköi ajoneuvo ja anna moottorin käydä joutokäyntiä parin minuutin ajan.
Lämpötilan pitäisi laskea ja merkkivalon muuttua takaisin siniseksi. Muutoin pysäytä moottori. Anna moottorin
jäähtyä ja tarkista sitten jäähdytysnestetaso.
Ota yhteyttä Fiat-palveluverkostoon.
80
MITTARITAULUN TUNTEMINEN

AdBlue-LISÄAINESÄILIÖN (urea) MERKKIVALOT JA VIESTIT
Alla kuvattujen merkkivalojen yhteydessä saattaa kuulua myös äänimerkki.
Kojetaulun merkkivalot Viesti Toimi seuraavasti
"VASTAAVAN VIESTIN NÄYTTÖ NÄYTÖLLÄ"Täytä tai lisää nestettä AdBlue-lisäainesäiliöön
(urea) tai ota yhteyttä Fiat-palveluverkostoon.
"VASTAAVAN VIESTIN NÄYTTÖ NÄYTÖLLÄ"Täytä tai lisää nestettä AdBlue-lisäainesäiliöön
(urea) tai ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
"VASTAAVAN VIESTIN NÄYTTÖ NÄYTÖLLÄ"Moottori ei käynnisty.
Uudelleen käynnistystä varten on täytettävä
nestettä AdBlue-lisäainesäiliöön (urea).
83

Esimerkkivalinta Valitun näytön tulkinta
NOPEUDENRAJOITIN
90 km/hVakionopeussäätimen/nopeudenrajoittimen muistiin tallennettu ajonopeuden arvo
Katso luvun "Ajoneuvoon tutustuminen" kohdasta "Speed Limiter".
RAJOITIN
90 km/hVakionopeussäätimen/nopeudenrajoittimen muistiin tallennettu ajonopeuden arvo
Katso luvun "Ajoneuvoon tutustuminen" kohdasta "Cruise Control".
13°
16:30Kellonaika ja lämpötila.
Katso kohta "Näyttö" luvussa "Mittaritaulun tunteminen").
EI TALLENNETTUJA
VIESTEJÄLokikirja.
Näyttöön tulevat viestit:
tietoviestit (matkujstajan turvatyyny kytketty pois...)
vikaviestit (esim. tarkista suihkutusjärjestelmä)
ADBLUE 62 %Jäljellä olevien lisäaineiden tilavuus prosentteina.
Katso lisätietoja kohdasta "AdBlue-lisäainesäiliö (urea)" luvussa "Ajoneuvoon tutustuminen".
87

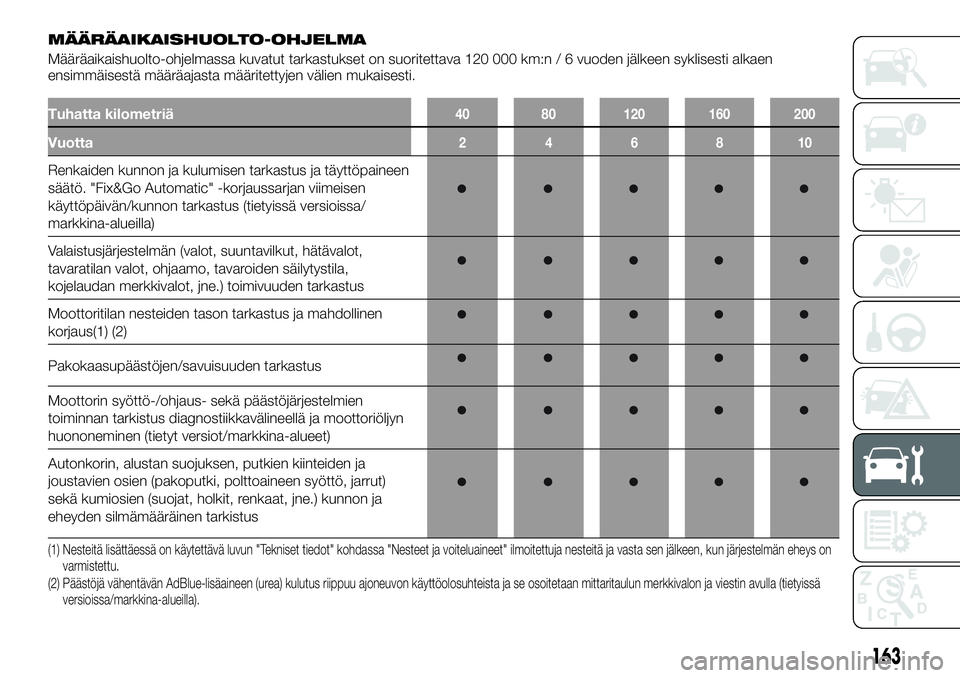

MÄÄRÄAIKAISHUOLTO-OHJELMA
Määräaikaishuolto-ohjelmassa kuvatut tarkastukset on suoritettava 120 000 km:n / 6 vuoden jälkeen syklisesti alkaen
ensimmäisestä määräajasta määritettyjen välien mukaisesti.
Tuhatta kilometriä40 80 120 160 200
Vuotta246810
Renkaiden kunnon ja kulumisen tarkastus ja täyttöpaineen
säätö. "Fix&Go Automatic" -korjaussarjan viimeisen
käyttöpäivän/kunnon tarkastus (tietyissä versioissa/
markkina-alueilla)
Valaistusjärjestelmän (valot, suuntavilkut, hätävalot,
tavaratilan valot, ohjaamo, tavaroiden säilytystila,
kojelaudan merkkivalot, jne.) toimivuuden tarkastus
Moottoritilan nesteiden tason tarkastus ja mahdollinen
korjaus(1) (2)
Pakokaasupäästöjen/savuisuuden tarkastus
Moottorin syöttö-/ohjaus- sekä päästöjärjestelmien
toiminnan tarkistus diagnostiikkavälineellä ja moottoriöljyn
huononeminen (tietyt versiot/markkina-alueet)
Autonkorin, alustan suojuksen, putkien kiinteiden ja
joustavien osien (pakoputki, polttoaineen syöttö, jarrut)
sekä kumiosien (suojat, holkit, renkaat, jne.) kunnon ja
eheyden silmämääräinen tarkistus
(1) Nesteitä lisättäessä on käytettävä luvun "Tekniset tiedot" kohdassa "Nesteet ja voiteluaineet" ilmoitettuja nesteitä ja vasta sen jälkeen, kun järjestelmän eheys on
varmistettu.
(2) Päästöjä vähentävän AdBlue-lisäaineen (urea) kulutus riippuu ajoneuvon käyttöolosuhteista ja se osoitetaan mittaritaulun merkkivalon ja viestin avulla (tietyissä
versioissa/markkina-alueilla).
163

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
PÄÄSTÖTASO Euro 6
MOOTTORI
Moottorin tyyppi R9M
Sylinteritilavuus (cm³) 1598
RuiskutustyyppiCommon Rail
TurboCommon Rail
TurboCommon Rail
TurboCommon Rail Twin
TurboCommon Rail Twin
Turbo
Polttoaineen tyyppi Diesel
Start&Stop – Vakiovaruste – Vakiovaruste Vakiovaruste
Sylinteriluku 4 rivissä
Venttiilit16
Sylinterin isku (kierrosta/min) 80/79,5
Hiukkassuodatin SCR-katalysaattori ja AdBlue-ruiskutus hiukkassuodattimen (DPF) kanssa
Puristussuhde 15,45:1
Moottorin maksimiteho70 KW (95 HV)
kierrosluvulla
3 500 kierrosta/
min70 KW (95 HV)
kierrosluvulla
3 500 kierrosta/
min88 KW (120 HV)
kierrosluvulla
3 500 kierrosta/
min92 KW (125 HV)
kierrosluvulla
3 500 kierrosta/
min107 KW (145 HV)
kierrosluvulla
3 500 kierrosta/
min
Enimmäisvääntö260 Nm
kierrosluvulla
1500 kierrosta/min260 Nm
kierrosluvulla
1500 kierrosta/min300 Nm
kierrosluvulla
1500 kierrosta/min320 Nm
kierrosluvulla
1500 kierrosta/min340 Nm
kierrosluvulla
1500 kierrosta/min
Säiliön tilavuus (litraa) 80
Polttoaineen tyyppi Polttoainesäiliön etiketti osoittaa, mitä polttoaineita voidaan käyttää.
183

Käyttö Multijet 95 – Multijet
120 (Euro 6)Ecojet 95 – Ecojet 125 –
Ecojet 145 (Euro 6)Määritetyt polttoaineet
ja alkuperäiset
voiteluaineet
Dieselmoottorien voiteluaineet (litraa) 6,0 7,4SELENIA WR
FORWARD 5W-30
Contractual Technical
Reference nro (F023.N15)
Jäähdyttimien suoja-aine
(litraa)Ilman ilmastointilaitetta 8,3 9,5PARAFLU UP
Contractual Technical
Reference nro F101.M01 Ilmastointilaitteen kanssa 9,9 11,0
Jarruneste (kg) 1,057TUTELA TOP 4S
Contractual Technical
Reference nro F001.A93
Voimansiirtojärjestelmän voiteluaineet ja rasvat (litraa) 2,7(TUTELA
TRANSMISSION
GEARSYNTH MT)
Contractual Technical
Reference nro F005.D16
Hydraulinen ohjaustehostin (litraa) 1,13 –
AdBlue-lisäainesäiliö (urea) (litraa)
(tietyissä versioissa/markkina-alueilla)20 20AdBlue (vesiurealiuos)
standardi DIN 70 070 ja
ISO 22241-1
217) 218)
208
TEKNISET TIEDOT

HUOMIO
217)Käytä ainoastaan standardien DIN
70 070 ja ISO 22241-1 mukaista
AdBlue-lisäainetta (urea). Muut nesteet
voivat aiheuttaa vahinkoja järjestelmälle:
lisäksi pakokaasupäästöt eivät olisi enää
lain määräysten mukaisia.
218)Jakeluyhtiöt ovat vastuussa
tuotteidensa vaatimustenmukaisuudesta.
Noudata varastointia ja huoltoa koskevia
varotoimia, jotta säilytetään alkuperäiset
ominaisuudet. Ajoneuvon valmistaja ei
hyväksy mitään takuuvaatimuksia
ajoneuvon toimintahäiriöistä tai vaurioista,
jotka aiheutuvat muun kuin määräysten
mukaisen AdBlue-lisäaineen (urea)
käytöstä.
219)Ennen moottoritilassa toimimista
moottori on pysäytettävä (ei valmiustilaan):
pysäytä moottori (katso luvun "Käynnistys
ja ajaminen" kohdasta "Moottorin
käynnistys").
210
TEKNISET TIEDOT
