FIAT TALENTO 2018 Notice d'entretien (in French)

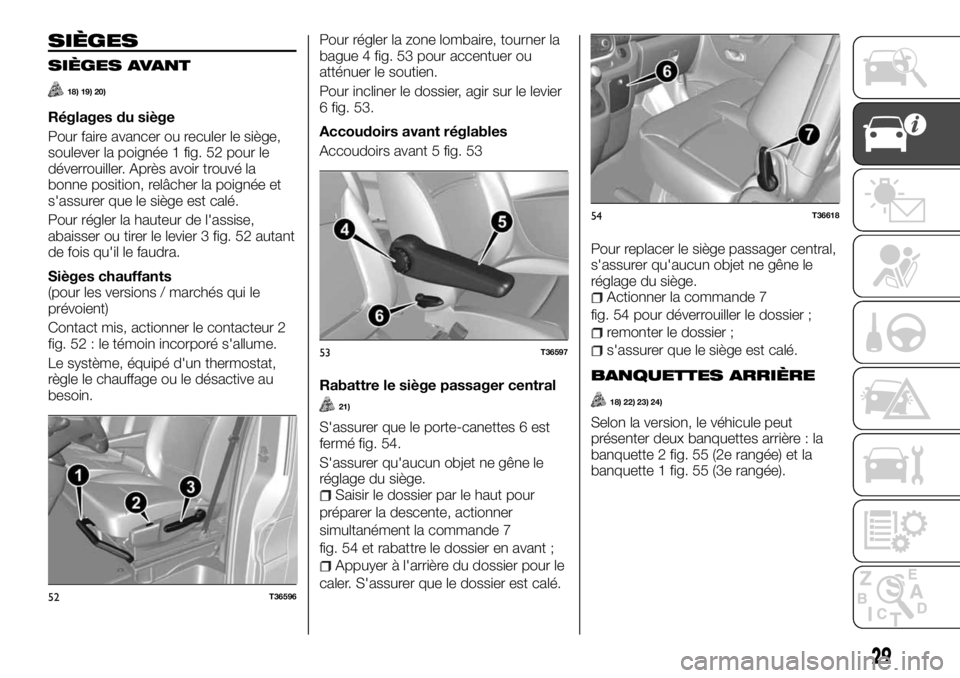

SIÈGES
SIÈGES AVANT
18) 19) 20)
Réglages du siège
Pour faire avancer ou reculer le siège,
soulever la poignée 1 fig. 52 pour le
déverrouiller. Après avoir trouvé la
bonne position, relâcher la poignée et
s'assurer que le siège est calé.
Pour régler la hauteur de l'assise,
abaisser ou tirer le levier 3 fig. 52 autant
de fois qu'il le faudra.
Sièges chauffants
(pour les versions / marchés qui le
prévoient)
Contact mis, actionner le contacteur 2
fig. 52 : le témoin incorporé s'allume.
Le système, équipé d'un thermostat,
règle le chauffage ou le désactive au
besoin.Pour régler la zone lombaire, tourner la
bague 4 fig. 53 pour accentuer ou
atténuer le soutien.
Pour incliner le dossier, agir sur le levier
6 fig. 53.
Accoudoirs avant réglables
Accoudoirs avant 5 fig. 53
Rabattre le siège passager central
21)
S'assurer que le porte-canettes 6 est
fermé fig. 54.
S'assurer qu'aucun objet ne gêne le
réglage du siège.
Saisir le dossier par le haut pour
préparer la descente, actionner
simultanément la commande 7
fig. 54 et rabattre le dossier en avant ;
Appuyer à l'arrière du dossier pour le
caler. S'assurer que le dossier est calé.Pour replacer le siège passager central,
s'assurer qu'aucun objet ne gêne le
réglage du siège.
Actionner la commande 7
fig. 54 pour déverrouiller le dossier ;
remonter le dossier ;
s'assurer que le siège est calé.
BANQUETTES ARRIÈRE
18) 22) 23) 24)
Selon la version, le véhicule peut
présenter deux banquettes arrière : la
banquette 2 fig. 55 (2e rangée) et la
banquette 1 fig. 55 (3e rangée).
52T36596
53T36597
54T36618
29

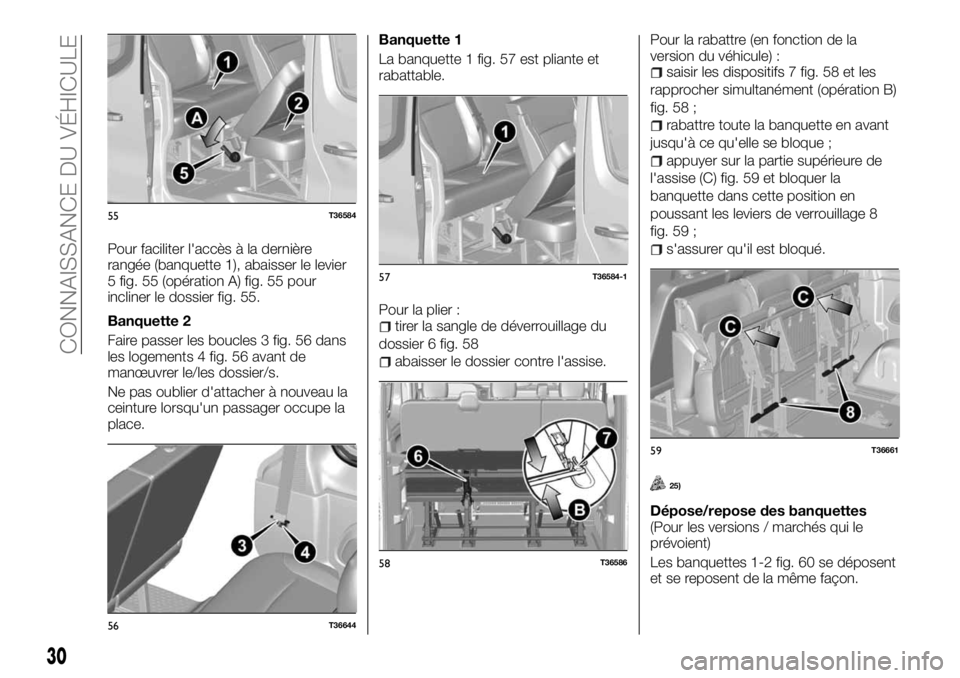

Pour faciliter l'accès à la dernière
rangée (banquette 1), abaisser le levier
5 fig. 55 (opération A) fig. 55 pour
incliner le dossier fig. 55.
Banquette 2
Faire passer les boucles 3 fig. 56 dans
les logements 4 fig. 56 avant de
manœuvrer le/les dossier/s.
Ne pas oublier d'attacher à nouveau la
ceinture lorsqu'un passager occupe la
place.Banquette 1
La banquette 1 fig. 57 est pliante et
rabattable.
Pour la plier :
tirer la sangle de déverrouillage du
dossier 6 fig. 58
abaisser le dossier contre l'assise.Pour la rabattre (en fonction de la
version du véhicule) :
saisir les dispositifs 7 fig. 58 et les
rapprocher simultanément (opération B)
fig. 58 ;
rabattre toute la banquette en avant
jusqu'à ce qu'elle se bloque ;
appuyer sur la partie supérieure de
l'assise (C) fig. 59 et bloquer la
banquette dans cette position en
poussant les leviers de verrouillage 8
fig. 59 ;
s'assurer qu'il est bloqué.
25)
Dépose/repose des banquettes
(Pour les versions / marchés qui le
prévoient)
Les banquettes 1-2 fig. 60 se déposent
et se reposent de la même façon.
55T36584
56T36644
57T36584-1
58T36586
59T36661
30
CONNAISSANCE DU VÉHICULE

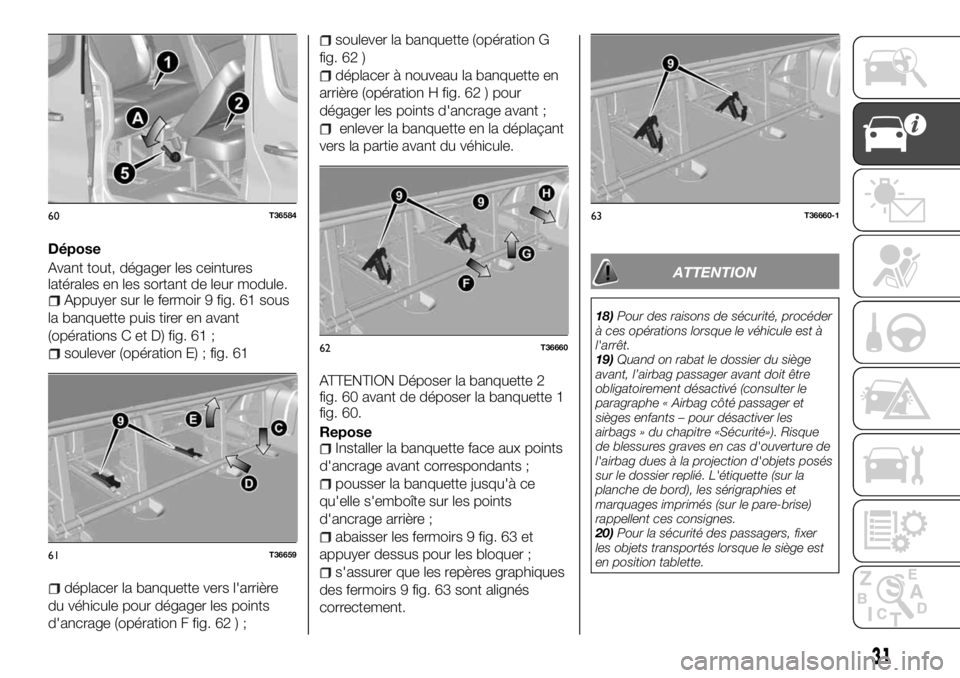

Dépose
Avant tout, dégager les ceintures
latérales en les sortant de leur module.
Appuyer sur le fermoir 9 fig. 61 sous
la banquette puis tirer en avant
(opérations C et D) fig. 61 ;
soulever (opération E) ; fig. 61
déplacer la banquette vers l'arrière
du véhicule pour dégager les points
d'ancrage (opération F fig. 62 ) ;
soulever la banquette (opération G
fig. 62 )
déplacer à nouveau la banquette en
arrière (opération H fig. 62 ) pour
dégager les points d'ancrage avant ;
enlever la banquette en la déplaçant
vers la partie avant du véhicule.
ATTENTION Déposer la banquette 2
fig. 60 avant de déposer la banquette 1
fig. 60.
Repose
Installer la banquette face aux points
d'ancrage avant correspondants ;
pousser la banquette jusqu'à ce
qu'elle s'emboîte sur les points
d'ancrage arrière ;
abaisser les fermoirs 9 fig. 63 et
appuyer dessus pour les bloquer ;
s'assurer que les repères graphiques
des fermoirs 9 fig. 63 sont alignés
correctement.
ATTENTION
18)Pour des raisons de sécurité, procéder
à ces opérations lorsque le véhicule est à
l'arrêt.
19)Quand on rabat le dossier du siège
avant, l’airbag passager avant doit être
obligatoirement désactivé (consulter le
paragraphe « Airbag côté passager et
sièges enfants – pour désactiver les
airbags » du chapitre «Sécurité»). Risque
de blessures graves en cas d'ouverture de
l'airbag dues à la projection d'objets posés
sur le dossier replié. L'étiquette (sur la
planche de bord), les sérigraphies et
marquages imprimés (sur le pare-brise)
rappellent ces consignes.
20)Pour la sécurité des passagers, fixer
les objets transportés lorsque le siège est
en position tablette.
60T36584
61T36659
62T36660
63T36660-1
31

21)Pour des raisons de sécurité, procéder
à ces opérations lorsque le véhicule est à
l'arrêt. Pour ne pas limiter l'action des
ceintures de sécurité, il est conseillé de ne
pas trop incliner le dossier des sièges vers
l'arrière. Le plancher (côté conducteur) ne
doit présenter aucun objet qui risquerait de
glisser sous les pédales en cas de freinage,
empêchant ainsi l'opération.
22)Lors de la manœuvre de la banquette
arrière, s'assurer que les ancrages sont
propres (s'assurer qu'aucun caillou,
morceau de tissu ou autres éléments ne
gênent l'encliquetage de la banquette).
23)Caler impérativement les banquettes
arrière dans leurs points d'ancrage
d'origine. Ne jamais tourner les banquettes
arrière dos à la route durant la conduite.
24)Caler correctement les banquettes en
les remettant en place. Bloquer
correctement les ceintures latérales dans le
logement correspondant.
25)Il est interdit d'échanger les banquettes

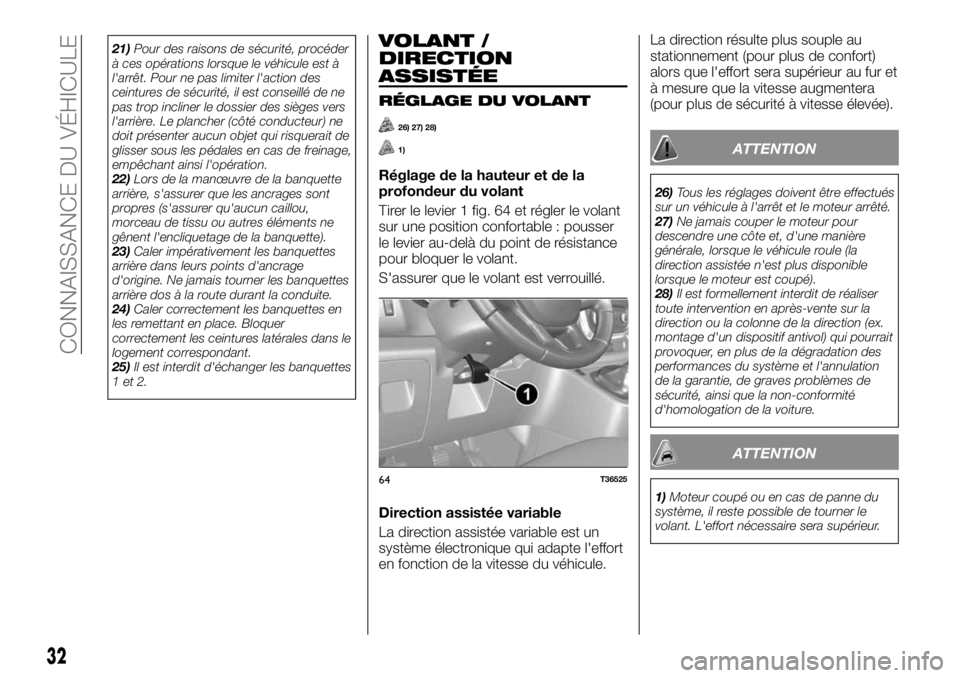

1et2.VOLANT /
DIRECTION
ASSISTÉE
RÉGLAGE DU VOLANT
26) 27) 28)
1)
Réglage de la hauteur et de la
profondeur du volant
Tirer le levier 1 fig. 64 et régler le volant
sur une position confortable : pousser
le levier au-delà du point de résistance
pour bloquer le volant.
S'assurer que le volant est verrouillé.
Direction assistée variable
La direction assistée variable est un
système électronique qui adapte l'effort
en fonction de la vitesse du véhicule.La direction résulte plus souple au
stationnement (pour plus de confort)
alors que l'effort sera supérieur au fur et
à mesure que la vitesse augmentera
(pour plus de sécurité à vitesse élevée).
ATTENTION
26)Tous les réglages doivent être effectués
sur un véhicule à l'arrêt et le moteur arrêté.
27)Ne jamais couper le moteur pour
descendre une côte et, d'une manière
générale, lorsque le véhicule roule (la
direction assistée n'est plus disponible
lorsque le moteur est coupé).
28)Il est formellement interdit de réaliser
toute intervention en après-vente sur la
direction ou la colonne de la direction (ex.
montage d'un dispositif antivol) qui pourrait
provoquer, en plus de la dégradation des
performances du système et l'annulation
de la garantie, de graves problèmes de
sécurité, ainsi que la non-conformité
d'homologation de la voiture.
ATTENTION
1)Moteur coupé ou en cas de panne du
système, il reste possible de tourner le
volant. L'effort nécessaire sera supérieur.
64T36525
32
CONNAISSANCE DU VÉHICULE

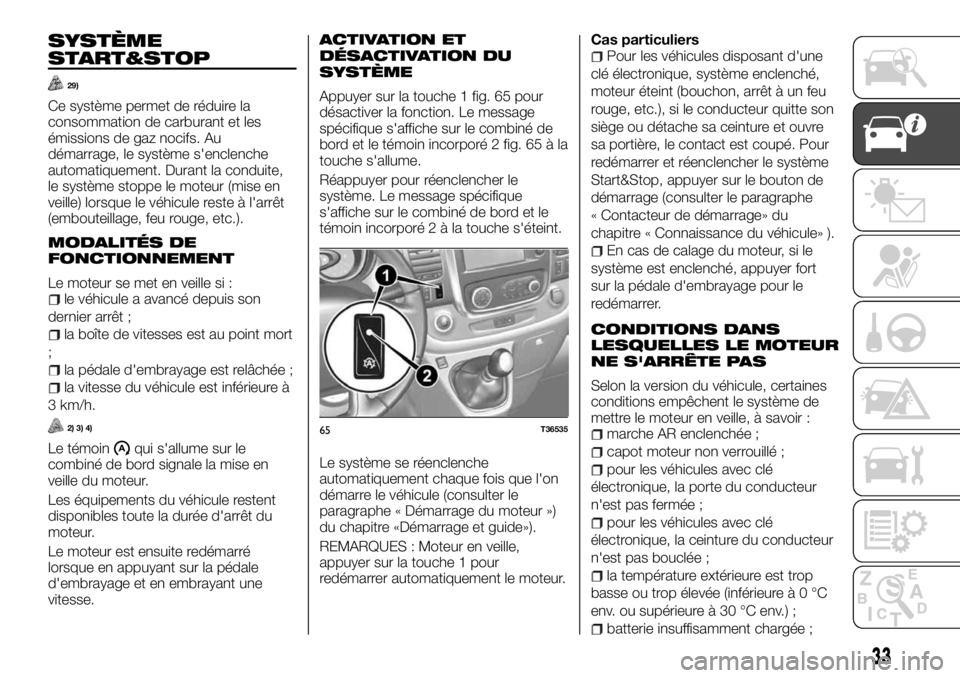

SYSTÈME
START&STOP
29)
Ce système permet de réduire la
consommation de carburant et les
émissions de gaz nocifs. Au
démarrage, le système s'enclenche
automatiquement. Durant la conduite,
le système stoppe le moteur (mise en
veille) lorsque le véhicule reste à l'arrêt
(embouteillage, feu rouge, etc.).
MODALITÉS DE
FONCTIONNEMENT
Le moteur se met en veille si :le véhicule a avancé depuis son
dernier arrêt ;
la boîte de vitesses est au point mort
;
la pédale d'embrayage est relâchée ;
la vitesse du véhicule est inférieure à
3 km/h.
2) 3) 4)
Le témoinqui s'allume sur le
combiné de bord signale la mise en
veille du moteur.
Les équipements du véhicule restent
disponibles toute la durée d'arrêt du
moteur.
Le moteur est ensuite redémarré
lorsque en appuyant sur la pédale
d'embrayage et en embrayant une
vitesse.
ACTIVATION ET
DÉSACTIVATION DU
SYSTÈME
Appuyer sur la touche 1 fig. 65 pour
désactiver la fonction. Le message
spécifique s'affiche sur le combiné de
bord et le témoin incorporé 2 fig. 65 à la
touche s'allume.
Réappuyer pour réenclencher le
système. Le message spécifique
s'affiche sur le combiné de bord et le
témoin incorporé2àlatouche s'éteint.
Le système se réenclenche
automatiquement chaque fois que l'on
démarre le véhicule (consulter le
paragraphe « Démarrage du moteur »)
du chapitre «Démarrage et guide»).
REMARQUES : Moteur en veille,
appuyer sur la touche 1 pour
redémarrer automatiquement le moteur.Cas particuliers
Pour les véhicules disposant d'une
clé électronique, système enclenché,
moteur éteint (bouchon, arrêt à un feu
rouge, etc.), si le conducteur quitte son
siège ou détache sa ceinture et ouvre
sa portière, le contact est coupé. Pour
redémarrer et réenclencher le système
Start&Stop, appuyer sur le bouton de
démarrage (consulter le paragraphe
« Contacteur de démarrage» du
chapitre « Connaissance du véhicule» ).
En cas de calage du moteur, si le
système est enclenché, appuyer fort
sur la pédale d'embrayage pour le
redémarrer.
CONDITIONS DANS
LESQUELLES LE MOTEUR
NE S'ARRÊTE PAS
Selon la version du véhicule, certaines
conditions empêchent le système de
mettre le moteur en veille, à savoir :
marche AR enclenchée ;
capot moteur non verrouillé ;
pour les véhicules avec clé
électronique, la porte du conducteur
n'est pas fermée ;
pour les véhicules avec clé
électronique, la ceinture du conducteur
n'est pas bouclée ;
la température extérieure est trop
basse ou trop élevée (inférieureà0°C
env. ou supérieure à 30 °C env.) ;
batterie insuffisamment chargée ;
65T36535
33

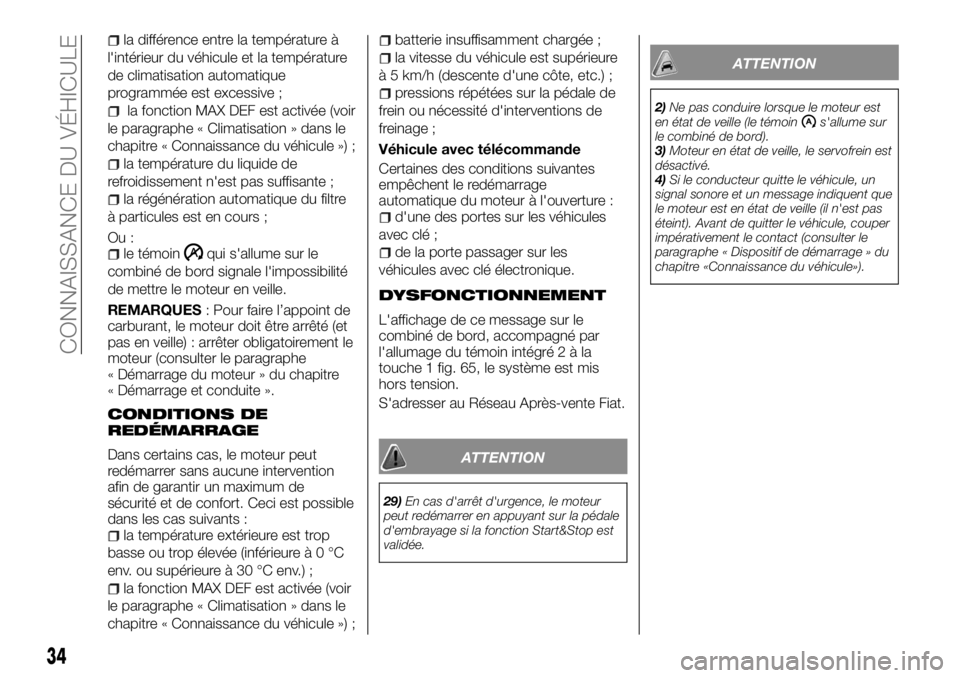

la différence entre la température à
l'intérieur du véhicule et la température
de climatisation automatique
programmée est excessive ;
la fonction MAX DEF est activée (voir
le paragraphe « Climatisation » dans le
chapitre « Connaissance du véhicule ») ;
la température du liquide de
refroidissement n'est pas suffisante ;
la régénération automatique du filtre
à particules est en cours ;
Ou :
le témoinqui s'allume sur le
combiné de bord signale l'impossibilité
de mettre le moteur en veille.
REMARQUES: Pour faire l’appoint de
carburant, le moteur doit être arrêté (et
pas en veille) : arrêter obligatoirement le
moteur (consulter le paragraphe
« Démarrage du moteur » du chapitre
« Démarrage et conduite ».
CONDITIONS DE
REDÉMARRAGE
Dans certains cas, le moteur peut
redémarrer sans aucune intervention
afin de garantir un maximum de
sécurité et de confort. Ceci est possible
dans les cas suivants :
la température extérieure est trop
basse ou trop élevée (inférieureà0°C
env. ou supérieure à 30 °C env.) ;
la fonction MAX DEF est activée (voir
le paragraphe « Climatisation » dans le
chapitre « Connaissance du véhicule ») ;
batterie insuffisamment chargée ;
la vitesse du véhicule est supérieure
à 5 km/h (descente d'une côte, etc.) ;
pressions répétées sur la pédale de
frein ou nécessité d'interventions de
freinage ;
Véhicule avec télécommande
Certaines des conditions suivantes
empêchent le redémarrage
automatique du moteur à l'ouverture :
d'une des portes sur les véhicules
avec clé ;
de la porte passager sur les
véhicules avec clé électronique.
DYSFONCTIONNEMENT
L'affichage de ce message sur le
combiné de bord, accompagné par
l'allumage du témoin intégré2àla
touche 1 fig. 65, le système est mis
hors tension.
S'adresser au Réseau Après-vente Fiat.
ATTENTION
29)En cas d'arrêt d'urgence, le moteur
peut redémarrer en appuyant sur la pédale
d'embrayage si la fonction Start&Stop est
validée.
ATTENTION
2)Ne pas conduire lorsque le moteur est
en état de veille (le témoins'allume sur
le combiné de bord).
3)Moteur en état de veille, le servofrein est
désactivé.
4)Si le conducteur quitte le véhicule, un
signal sonore et un message indiquent que
le moteur est en état de veille (il n'est pas
éteint). Avant de quitter le véhicule, couper
impérativement le contact (consulter le
paragraphe « Dispositif de démarrage » du
chapitre «Connaissance du véhicule»).
34

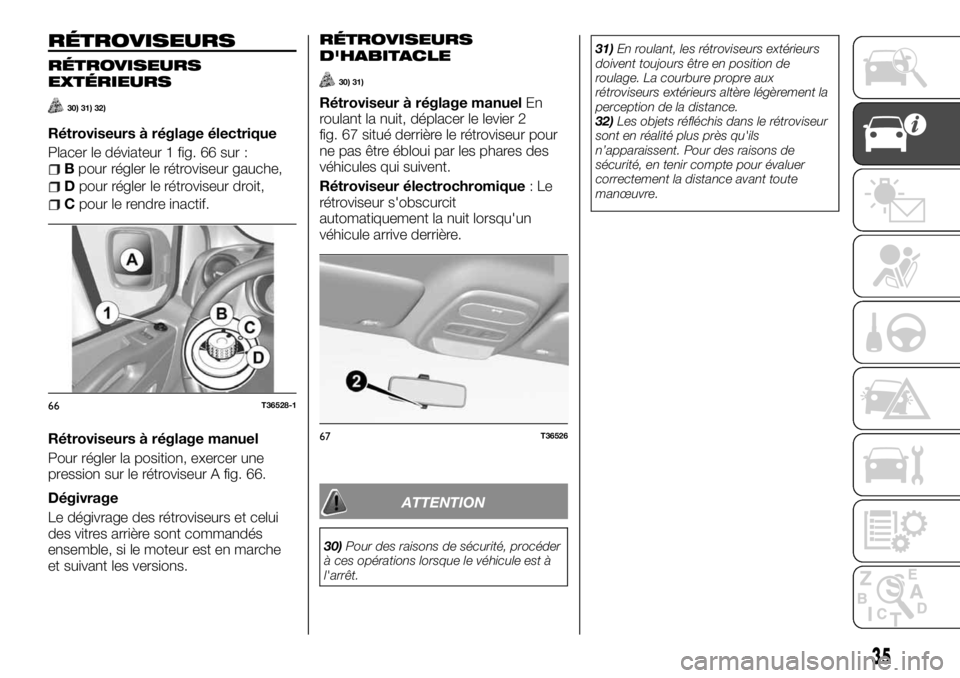

CONNAISSANCE DU VÉHICULE

RÉTROVISEURS
RÉTROVISEURS
EXTÉRIEURS
30) 31) 32)
Rétroviseurs à réglage électrique
Placer le déviateur 1 fig. 66 sur :
Bpour régler le rétroviseur gauche,
Dpour régler le rétroviseur droit,
Cpour le rendre inactif.
Rétroviseurs à réglage manuel
Pour régler la position, exercer une
pression sur le rétroviseur A fig. 66.
Dégivrage
Le dégivrage des rétroviseurs et celui
des vitres arrière sont commandés
ensemble, si le moteur est en marche
et suivant les versions.
RÉTROVISEURS
D'HABITACLE
30) 31)
Rétroviseur à réglage manuelEn
roulant la nuit, déplacer le levier 2
fig. 67 situé derrière le rétroviseur pour
ne pas être ébloui par les phares des
véhicules qui suivent.
Rétroviseur électrochromique:Le
rétroviseur s'obscurcit
automatiquement la nuit lorsqu'un
véhicule arrive derrière.
ATTENTION
30)Pour des raisons de sécurité, procéder
à ces opérations lorsque le véhicule est à
l'arrêt.31)En roulant, les rétroviseurs extérieurs
doivent toujours être en position de
roulage. La courbure propre aux
rétroviseurs extérieurs altère légèrement la
perception de la distance.
32)Les objets réfléchis dans le rétroviseur
sont en réalité plus près qu'ils
n’apparaissent. Pour des raisons de
sécurité, en tenir compte pour évaluer
correctement la distance avant toute
manœuvre.
66T36528-1
67T36526
35

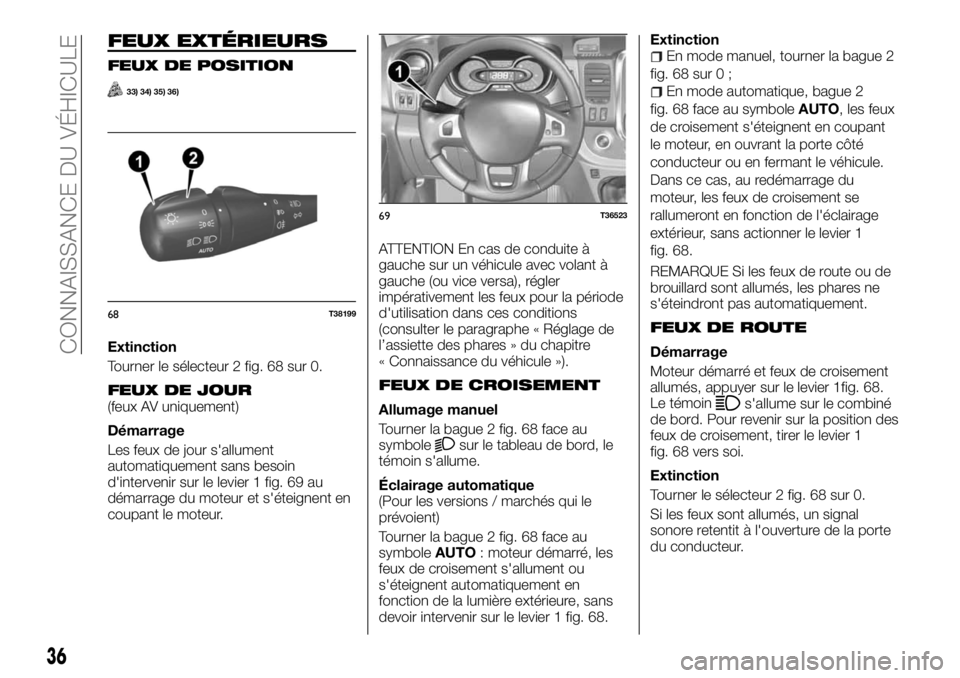

FEUX EXTÉRIEURS
FEUX DE POSITION
33) 34) 35) 36)
Extinction
Tourner le sélecteur 2 fig. 68 sur 0.
FEUX DE JOUR(feux AV uniquement)
Démarrage
Les feux de jour s'allument
automatiquement sans besoin
d'intervenir sur le levier 1 fig. 69 au
démarrage du moteur et s'éteignent en
coupant le moteur.ATTENTION En cas de conduite à
gauche sur un véhicule avec volant à
gauche (ou vice versa), régler
impérativement les feux pour la période
d'utilisation dans ces conditions
(consulter le paragraphe « Réglage de
l’assiette des phares » du chapitre
« Connaissance du véhicule »).
FEUX DE CROISEMENT
Allumage manuel
Tourner la bague 2 fig. 68 face au
symbole
sur le tableau de bord, le
témoin s'allume.
Éclairage automatique
(Pour les versions / marchés qui le
prévoient)
Tourner la bague 2 fig. 68 face au
symboleAUTO: moteur démarré, les
feux de croisement s'allument ou
s'éteignent automatiquement en
fonction de la lumière extérieure, sans
devoir intervenir sur le levier 1 fig. 68.Extinction
En mode manuel, tourner la bague 2
fig. 68 sur 0 ;
En mode automatique, bague 2
fig. 68 face au symboleAUTO, les feux
de croisement s'éteignent en coupant
le moteur, en ouvrant la porte côté
conducteur ou en fermant le véhicule.
Dans ce cas, au redémarrage du
moteur, les feux de croisement se
rallumeront en fonction de l'éclairage
extérieur, sans actionner le levier 1
fig. 68.
REMARQUE Si les feux de route ou de
brouillard sont allumés, les phares ne
s'éteindront pas automatiquement.
FEUX DE ROUTE
Démarrage
Moteur démarré et feux de croisement
allumés, appuyer sur le levier 1fig. 68.
Le témoin
s'allume sur le combiné
de bord. Pour revenir sur la position des
feux de croisement, tirer le levier 1
fig. 68 vers soi.
Extinction
Tourner le sélecteur 2 fig. 68 sur 0.
Si les feux sont allumés, un signal
sonore retentit à l'ouverture de la porte
du conducteur.
68T38199
69T36523
36
CONNAISSANCE DU VÉHICULE

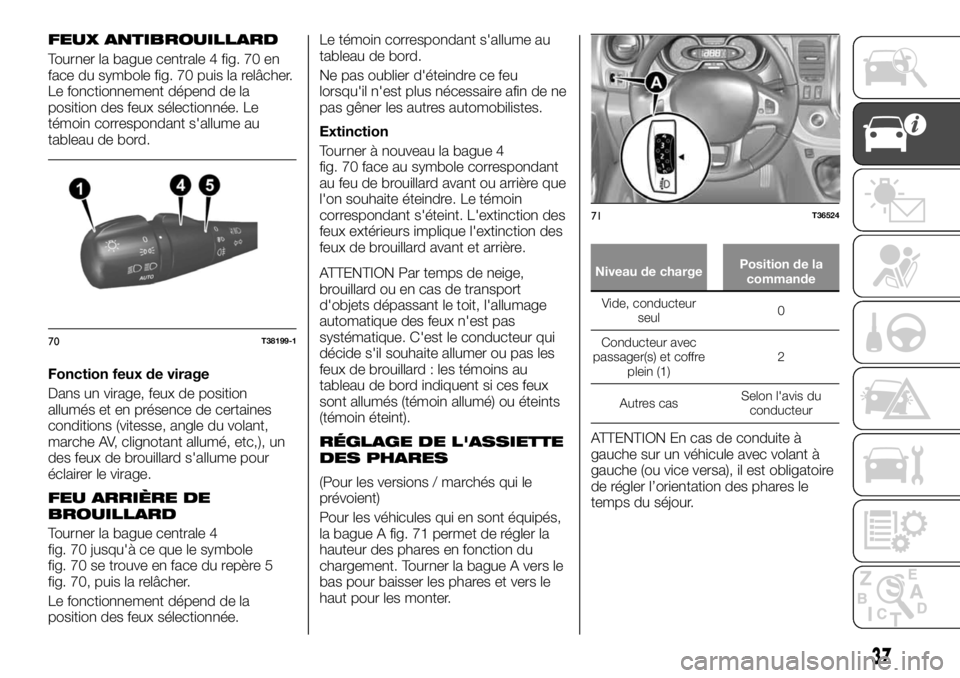

FEUX ANTIBROUILLARD
Tourner la bague centrale 4 fig. 70 en
face du symbole fig. 70 puis la relâcher.
Le fonctionnement dépend de la
position des feux sélectionnée. Le
témoin correspondant s'allume au
tableau de bord.
Fonction feux de virage
Dans un virage, feux de position
allumés et en présence de certaines
conditions (vitesse, angle du volant,
marche AV, clignotant allumé, etc,), un
des feux de brouillard s'allume pour
éclairer le virage.
FEU ARRIÈRE DE
BROUILLARD
Tourner la bague centrale 4
fig. 70 jusqu'à ce que le symbole
fig. 70 se trouve en face du repère 5
fig. 70, puis la relâcher.
Le fonctionnement dépend de la
position des feux sélectionnée.Le témoin correspondant s'allume au
tableau de bord.
Ne pas oublier d'éteindre ce feu
lorsqu'il n'est plus nécessaire afin de ne
pas gêner les autres automobilistes.
Extinction
Tourner à nouveau la bague 4
fig. 70 face au symbole correspondant
au feu de brouillard avant ou arrière que
l'on souhaite éteindre. Le témoin
correspondant s'éteint. L'extinction des
feux extérieurs implique l'extinction des
feux de brouillard avant et arrière.
ATTENTION Par temps de neige,
brouillard ou en cas de transport
d'objets dépassant le toit, l'allumage
automatique des feux n'est pas
systématique. C'est le conducteur qui
décide s'il souhaite allumer ou pas les
feux de brouillard : les témoins au
tableau de bord indiquent si ces feux
sont allumés (témoin allumé) ou éteints
(témoin éteint).
RÉGLAGE DE L'ASSIETTE
DES PHARES
(Pour les versions / marchés qui le
prévoient)
Pour les véhicules qui en sont équipés,
la bague A fig. 71 permet de régler la
hauteur des phares en fonction du
chargement. Tourner la bague A vers le
bas pour baisser les phares et vers le
haut pour les monter.
Niveau de chargePosition de la
commande
Vide, conducteur
seul0
Conducteuravec
passager(s) et coffre
plein (1)2
Autres casSelon l'avis du
conducteur
ATTENTION En cas de conduite à
gauche sur un véhicule avec volant à
gauche (ou vice versa), il est obligatoire
de régler l’orientation des phares le
temps du séjour.
70T38199-1
71T36524
37

Réglage des phares à l'étranger
Ouvrir le capot moteur et chercher le
marquage B fig. 72 à côté d'un des
phares avant.
Tourner la vis 1 fig. 72 d'un quart de
tour vers le - pour chaque phare à l'aide
d'un tournevis pour baisser le faisceau
lumineux.
Une fois le séjour terminé, remettre les
phares sur la position d'origine : tourner
la vis 1 d'un quart de tour vers le +
pour soulever le faisceau lumineux.
INDICATEURS DE
DIRECTION
Levier 1 fig. 73 :vers le haut : allumage clignotant
droit ;
vers le bas : allumage clignotant
gauche.Fonctionnement par impulsions
Durant la conduite, les manœuvres du
volant peuvent s'avérer insuffisantes
pour reconduire automatiquement le
levier sur sa position de départ. Dans
ce cas, déplacer le levier à mi-course
1 puis le relâcher : le levier retourne au
point de départ et le feu de direction
clignote trois fois.
ATTENTION
33)Avant de voyager la nuit : vérifier si
l'équipement électrique est en bon état et
contrôler la hauteur des phares (si la
charge est supérieure aux conditions
habituelles). Vérifier que rien ne gêne le
faisceau lumineux des phares (poussière,
boue, neige, objets transportés...).
34)Les feux de jour sont une alternative
aux feux de croisement en conduite de
jour, quand ces derniers sont obligatoires ;
s'ils ne sont pas obligatoires, l'utilisation
des feux de jour reste autorisée.35)Les feux de jour ne remplacent pas les
feux de croisement la nuit ou dans les
tunnels. L’utilisation des feux de jour
dépend du code de la route en vigueur
dans le pays où l'on circule : se conformer
aux normes.
36)Lors d'un arrêt en bord de route, les
feux arrière pourraient ne pas être visibles
si le hayon arrière est entièrement ouvert.
Signaler la présence du véhicule par le
triangle de présignalisation ou d'autres
dispositifs prévus par les normes en
vigueur dans le pays où l'on se trouve.
72T3882173T36522
38
CONNAISSANCE DU VÉHICULE
