FIAT TALENTO 2018 Notice d'entretien (in French)

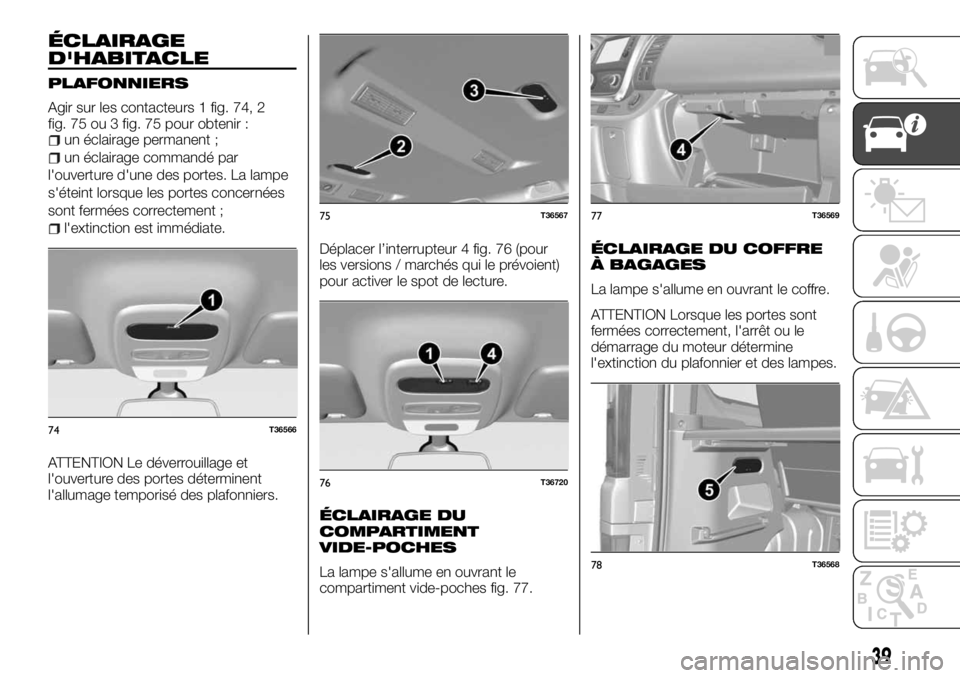

ÉCLAIRAGE
D'HABITACLE
PLAFONNIERS
Agir sur les contacteurs 1 fig. 74, 2
fig. 75 ou 3 fig. 75 pour obtenir :
un éclairage permanent ;
un éclairage commandé par
l'ouverture d'une des portes. La lampe
s'éteint lorsque les portes concernées
sont fermées correctement ;
l'extinction est immédiate.
ATTENTION Le déverrouillage et
l'ouverture des portes déterminent
l'allumage temporisé des plafonniers.Déplacer l’interrupteur 4 fig. 76 (pour
les versions / marchés qui le prévoient)
pour activer le spot de lecture.
ÉCLAIRAGE DU
COMPARTIMENT
VIDE-POCHES
La lampe s'allume en ouvrant le
compartiment vide-poches fig. 77.
ÉCLAIRAGE DU COFFRE
À BAGAGES
La lampe s'allume en ouvrant le coffre.
ATTENTION Lorsque les portes sont
fermées correctement, l'arrêt ou le
démarrage du moteur détermine
l'extinction du plafonnier et des lampes.
74T36566
75T36567
76T36720
77T36569
78T36568
39

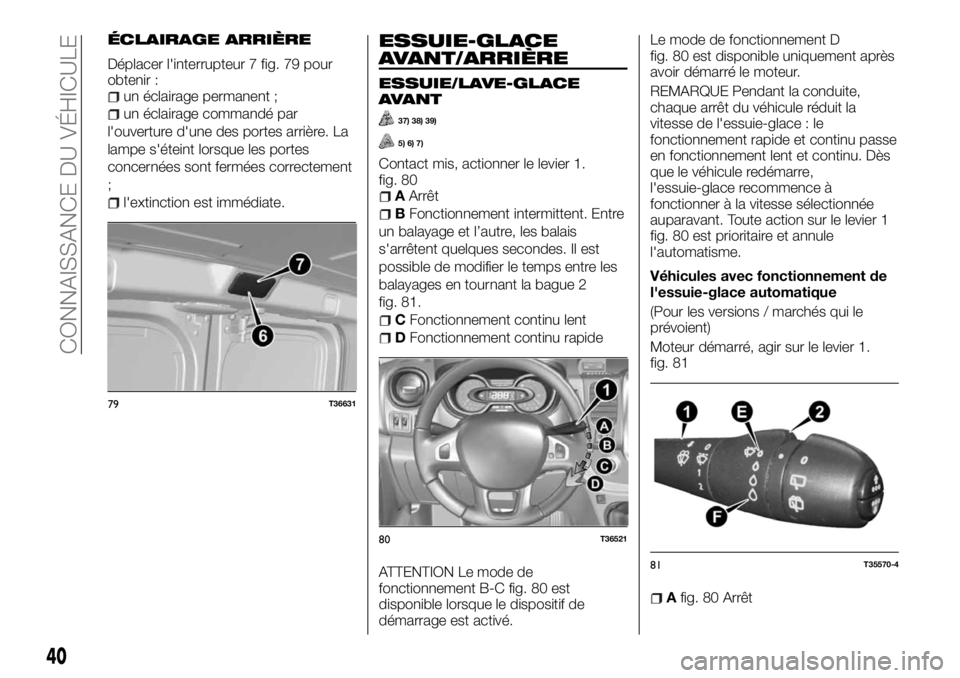

ÉCLAIRAGE ARRIÈRE
Déplacer l'interrupteur 7 fig. 79 pour
obtenir :
un éclairage permanent ;
un éclairage commandé par
l'ouverture d'une des portes arrière. La
lampe s'éteint lorsque les portes
concernées sont fermées correctement
;
l'extinction est immédiate.
ESSUIE-GLACE
AVANT/ARRIÈRE
ESSUIE/LAVE-GLACE
AVANT
37) 38) 39)
5) 6) 7)
Contact mis, actionner le levier 1.
fig. 80
AArrêt
BFonctionnement intermittent. Entre
un balayage et l’autre, les balais
s'arrêtent quelques secondes. Il est
possible de modifier le temps entre les
balayages en tournant la bague 2
fig. 81.
CFonctionnement continu lent
DFonctionnement continu rapide
ATTENTION Le mode de
fonctionnement B-C fig. 80 est
disponible lorsque le dispositif de
démarrage est activé.Le mode de fonctionnement D
fig. 80 est disponible uniquement après
avoir démarré le moteur.
REMARQUE Pendant la conduite,
chaque arrêt du véhicule réduit la
vitesse de l'essuie-glace : le
fonctionnement rapide et continu passe
en fonctionnement lent et continu. Dès
que le véhicule redémarre,
l'essuie-glace recommence à
fonctionner à la vitesse sélectionnée
auparavant. Toute action sur le levier 1
fig. 80 est prioritaire et annule
l'automatisme.
Véhicules avec fonctionnement de
l'essuie-glace automatique
(Pour les versions / marchés qui le
prévoient)
Moteur démarré, agir sur le levier 1.
fig. 81
Afig. 80 Arrêt
79T36631
80T36521
81T35570-4
40
CONNAISSANCE DU VÉHICULE

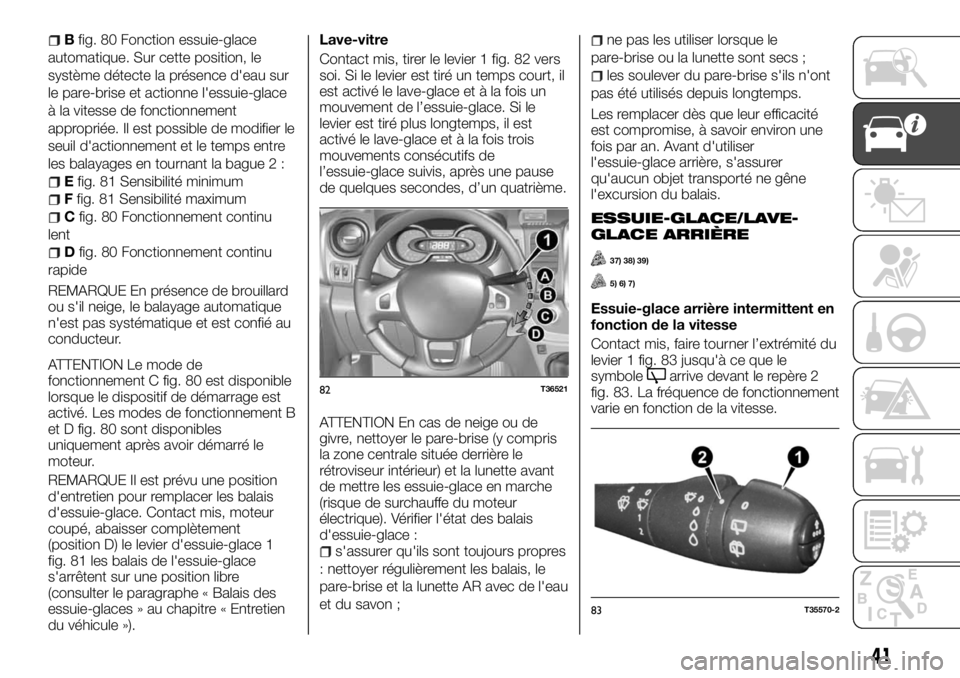

Bfig. 80 Fonction essuie-glace
automatique. Sur cette position, le
système détecte la présence d'eau sur
le pare-brise et actionne l'essuie-glace
à la vitesse de fonctionnement
appropriée. Il est possible de modifier le
seuil d'actionnement et le temps entre
les balayages en tournant la bague 2 :
Efig. 81 Sensibilité minimum
Ffig. 81 Sensibilité maximum
Cfig. 80 Fonctionnement continu
lent
Dfig. 80 Fonctionnement continu
rapide
REMARQUE En présence de brouillard
ou s'il neige, le balayage automatique
n'est pas systématique et est confié au
conducteur.
ATTENTION Le mode de
fonctionnement C fig. 80 est disponible
lorsque le dispositif de démarrage est
activé. Les modes de fonctionnement B
et D fig. 80 sont disponibles
uniquement après avoir démarré le
moteur.
REMARQUE Il est prévu une position
d'entretien pour remplacer les balais
d'essuie-glace. Contact mis, moteur
coupé, abaisser complètement
(position D) le levier d'essuie-glace 1
fig. 81 les balais de l'essuie-glace
s'arrêtent sur une position libre
(consulter le paragraphe « Balais des
essuie-glaces » au chapitre « Entretien
du véhicule »).Lave-vitre
Contact mis, tirer le levier 1 fig. 82 vers
soi. Si le levier est tiré un temps court, il
est activé le lave-glace et à la fois un
mouvement de l’essuie-glace. Si le
levier est tiré plus longtemps, il est
activé le lave-glace et à la fois trois
mouvements consécutifs de
l’essuie-glace suivis, après une pause
de quelques secondes, d’un quatrième.
ATTENTION En cas de neige ou de
givre, nettoyer le pare-brise (y compris
la zone centrale située derrière le
rétroviseur intérieur) et la lunette avant
de mettre les essuie-glace en marche
(risque de surchauffe du moteur
électrique). Vérifier l'état des balais
d'essuie-glace :
s'assurer qu'ils sont toujours propres
: nettoyer régulièrement les balais, le
pare-brise et la lunette AR avec de l'eau
et du savon ;
ne pas les utiliser lorsque le
pare-brise ou la lunette sont secs ;
les soulever du pare-brise s'ils n'ont
pas été utilisés depuis longtemps.
Les remplacer dès que leur efficacité
est compromise, à savoir environ une
fois par an. Avant d'utiliser
l'essuie-glace arrière, s'assurer
qu'aucun objet transporté ne gêne
l'excursion du balais.
ESSUIE-GLACE/LAVE-
GLACE ARRIÈRE
37) 38) 39)
5) 6) 7)
Essuie-glace arrière intermittent en
fonction de la vitesse
Contact mis, faire tourner l’extrémité du
levier 1 fig. 83 jusqu'à ce que le
symbole
arrive devant le repère 2
fig. 83. La fréquence de fonctionnement
varie en fonction de la vitesse.82T36521
83T35570-2
41

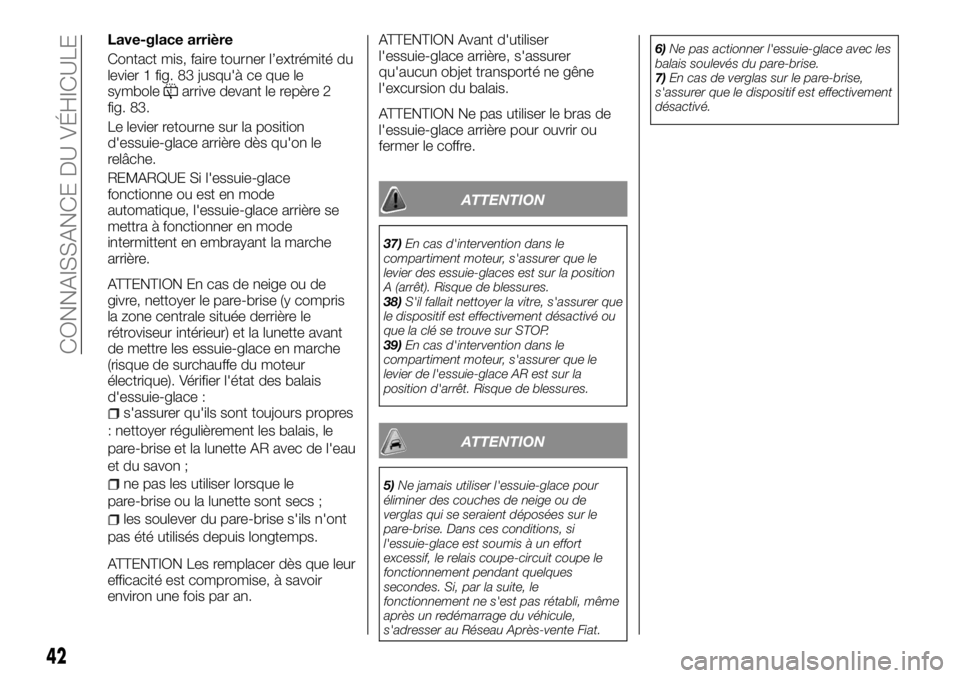

Lave-glace arrière
Contact mis, faire tourner l’extrémité du
levier 1 fig. 83 jusqu'à ce que le
symbole
arrive devant le repère 2
fig. 83.
Le levier retourne sur la position
d'essuie-glace arrière dès qu'on le
relâche.
REMARQUE Si l'essuie-glace
fonctionne ou est en mode
automatique, l'essuie-glace arrière se
mettra à fonctionner en mode
intermittent en embrayant la marche
arrière.
ATTENTION En cas de neige ou de
givre, nettoyer le pare-brise (y compris
la zone centrale située derrière le
rétroviseur intérieur) et la lunette avant
de mettre les essuie-glace en marche
(risque de surchauffe du moteur
électrique). Vérifier l'état des balais
d'essuie-glace :
s'assurer qu'ils sont toujours propres
: nettoyer régulièrement les balais, le
pare-brise et la lunette AR avec de l'eau
et du savon ;
ne pas les utiliser lorsque le
pare-brise ou la lunette sont secs ;
les soulever du pare-brise s'ils n'ont
pas été utilisés depuis longtemps.
ATTENTION Les remplacer dès que leur
efficacité est compromise, à savoir
environ une fois par an.ATTENTION Avant d'utiliser
l'essuie-glace arrière, s'assurer
qu'aucun objet transporté ne gêne
l'excursion du balais.
ATTENTION Ne pas utiliser le bras de
l'essuie-glace arrière pour ouvrir ou
fermer le coffre.
ATTENTION
37)En cas d'intervention dans le
compartiment moteur, s'assurer que le
levier des essuie-glaces est sur la position
A (arrêt). Risque de blessures.
38)S'il fallait nettoyer la vitre, s'assurer que
le dispositif est effectivement désactivé ou
que la clé se trouve sur STOP.
39)En cas d'intervention dans le
compartiment moteur, s'assurer que le
levier de l'essuie-glace AR est sur la
position d'arrêt. Risque de blessures.
ATTENTION
5)Ne jamais utiliser l'essuie-glace pour
éliminer des couches de neige ou de
verglas qui se seraient déposées sur le
pare-brise. Dans ces conditions, si
l'essuie-glace est soumis à un effort
excessif, le relais coupe-circuit coupe le
fonctionnement pendant quelques
secondes. Si, par la suite, le
fonctionnement ne s'est pas rétabli, même
après un redémarrage du véhicule,
s'adresser au Réseau Après-vente Fiat.6)Ne pas actionner l'essuie-glace avec les
balais soulevés du pare-brise.
7)En cas de verglas sur le pare-brise,
s'assurer que le dispositif est effectivement
désactivé.
42
CONNAISSANCE DU VÉHICULE

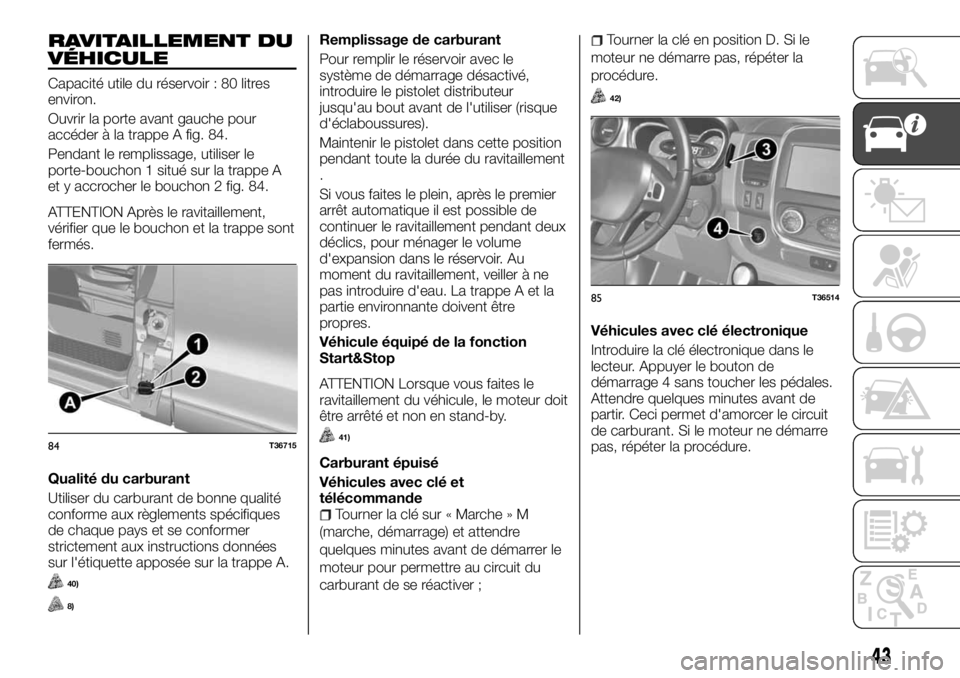

RAVITAILLEMENT DU
VÉHICULE
Capacité utile du réservoir : 80 litres
environ.
Ouvrir la porte avant gauche pour
accéder à la trappe A fig. 84.
Pendant le remplissage, utiliser le
porte-bouchon 1 situé sur la trappe A
et y accrocher le bouchon 2 fig. 84.
ATTENTION Après le ravitaillement,
vérifier que le bouchon et la trappe sont
fermés.
Qualité du carburant
Utiliser du carburant de bonne qualité
conforme aux règlements spécifiques
de chaque pays et se conformer
strictement aux instructions données
sur l'étiquette apposée sur la trappe A.
40)
8)
Remplissage de carburant
Pour remplir le réservoir avec le
système de démarrage désactivé,
introduire le pistolet distributeur
jusqu'au bout avant de l'utiliser (risque
d'éclaboussures).
Maintenir le pistolet dans cette position
pendant toute la durée du ravitaillement
.
Si vous faites le plein, après le premier
arrêt automatique il est possible de
continuer le ravitaillement pendant deux
déclics, pour ménager le volume
d'expansion dans le réservoir. Au
moment du ravitaillement, veiller à ne
pas introduire d'eau. La trappe A et la
partie environnante doivent être
propres.
Véhicule équipé de la fonction
Start&Stop
ATTENTION Lorsque vous faites le
ravitaillement du véhicule, le moteur doit
être arrêté et non en stand-by.
41)
Carburant épuisé
Véhicules avec clé et
télécommande
Tourner la clé sur « Marche » M
(marche, démarrage) et attendre
quelques minutes avant de démarrer le
moteur pour permettre au circuit du
carburant de se réactiver ;
Tourner la clé en position D. Si le
moteur ne démarre pas, répéter la
procédure.
42)
Véhicules avec clé électronique
Introduire la clé électronique dans le
lecteur. Appuyer le bouton de
démarrage 4 sans toucher les pédales.
Attendre quelques minutes avant de
partir. Ceci permet d'amorcer le circuit
de carburant. Si le moteur ne démarre
pas, répéter la procédure.
84T36715
85T36514
43

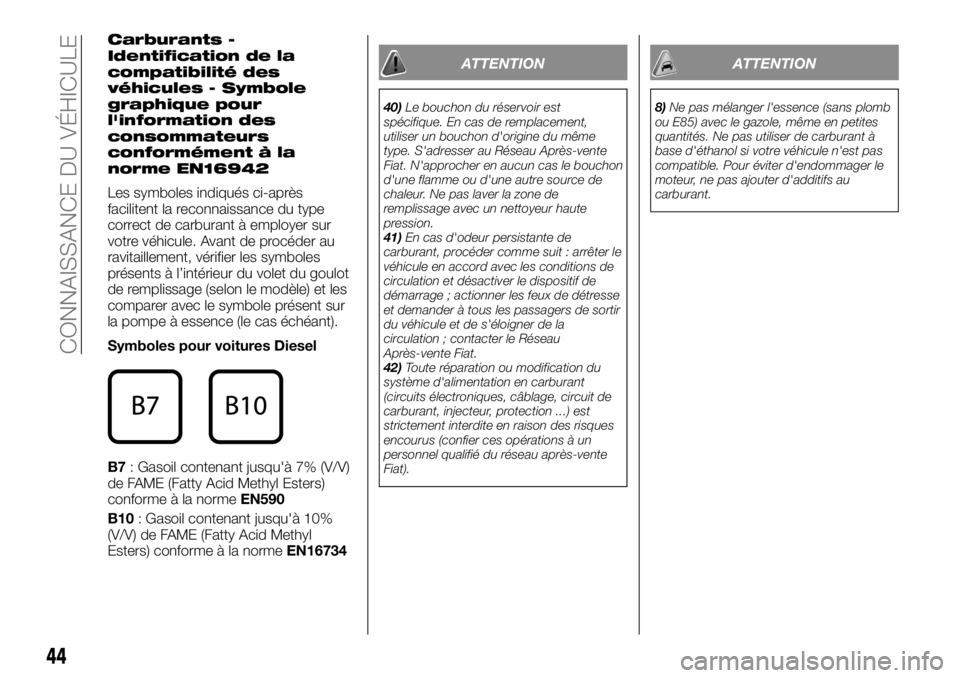

Carburants -
Identification de la
compatibilité des
véhicules - Symbole
graphique pour
l'information des
consommateurs
conformément à la
norme EN16942
Les symboles indiqués ci-après
facilitent la reconnaissance du type
correct de carburant à employer sur
votre véhicule. Avant de procéder au
ravitaillement, vérifier les symboles
présents à l’intérieur du volet du goulot
de remplissage (selon le modèle) et les
comparer avec le symbole présent sur
la pompe à essence (le cas échéant).
Symboles pour voitures Diesel
B7: Gasoil contenant jusqu'à 7% (V/V)
de FAME (Fatty Acid Methyl Esters)
conforme à la normeEN590
B10: Gasoil contenant jusqu'à 10%
(V/V) de FAME (Fatty Acid Methyl
Esters) conforme à la normeEN16734
ATTENTION
40)Le bouchon du réservoir est
spécifique. En cas de remplacement,
utiliser un bouchon d'origine du même
type. S'adresser au Réseau Après-vente
Fiat. N'approcher en aucun cas le bouchon
d'une flamme ou d'une autre source de
chaleur. Ne pas laver la zone de
remplissage avec un nettoyeur haute
pression.
41)En cas d'odeur persistante de
carburant, procéder comme suit : arrêter le
véhicule en accord avec les conditions de
circulation et désactiver le dispositif de
démarrage ; actionner les feux de détresse
et demander à tous les passagers de sortir
du véhicule et de s'éloigner de la
circulation ; contacter le Réseau
Après-vente Fiat.
42)Toute réparation ou modification du
système d'alimentation en carburant
(circuits électroniques, câblage, circuit de
carburant, injecteur, protection ...) est
strictement interdite en raison des risques
encourus (confier ces opérations à un
personnel qualifié du réseau après-vente
Fiat).
ATTENTION
8)Ne pas mélanger l'essence (sans plomb
ou E85) avec le gazole, même en petites
quantités. Ne pas utiliser de carburant à
base d'éthanol si votre véhicule n'est pas
compatible. Pour éviter d'endommager le
moteur, ne pas ajouter d'additifs au
carburant.
44
CONNAISSANCE DU VÉHICULE

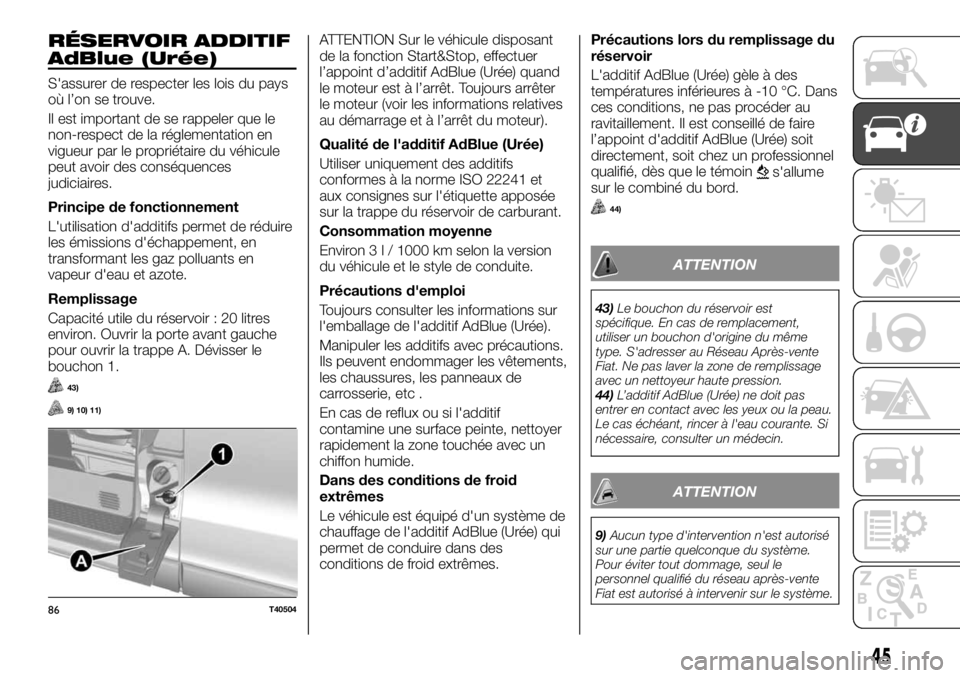

RÉSERVOIR ADDITIF
AdBlue (Urée)
S'assurer de respecter les lois du pays
où l’on se trouve.
Il est important de se rappeler que le
non-respect de la réglementation en
vigueur par le propriétaire du véhicule
peut avoir des conséquences
judiciaires.
Principe de fonctionnement
L'utilisation d'additifs permet de réduire
les émissions d'échappement, en
transformant les gaz polluants en
vapeur d'eau et azote.
Remplissage
Capacité utile du réservoir : 20 litres
environ. Ouvrir la porte avant gauche
pour ouvrir la trappe A. Dévisser le
bouchon 1.
43)
9) 10) 11)
ATTENTION Sur le véhicule disposant
de la fonction Start&Stop, effectuer
l’appoint d’additif AdBlue (Urée) quand
le moteur est à l’arrêt. Toujours arrêter
le moteur (voir les informations relatives
au démarrage et à l’arrêt du moteur).
Qualité de l'additif AdBlue (Urée)
Utiliser uniquement des additifs
conformes à la norme ISO 22241 et
aux consignes sur l'étiquette apposée
sur la trappe du réservoir de carburant.
Consommation moyenne
Environ3l/1000 km selon la version
du véhicule et le style de conduite.
Précautions d'emploi
Toujours consulter les informations sur
l'emballage de l'additif AdBlue (Urée).
Manipuler les additifs avec précautions.
Ils peuvent endommager les vêtements,
les chaussures, les panneaux de
carrosserie, etc .
En cas de reflux ou si l'additif
contamine une surface peinte, nettoyer
rapidement la zone touchée avec un
chiffon humide.
Dans des conditions de froid
extrêmes
Le véhicule est équipé d'un système de
chauffage de l'additif AdBlue (Urée) qui
permet de conduire dans des
conditions de froid extrêmes.Précautions lors du remplissage du
réservoir
L'additif AdBlue (Urée) gèle à des
températures inférieures à -10 °C. Dans
ces conditions, ne pas procéder au
ravitaillement. Il est conseillé de faire
l’appoint d'additif AdBlue (Urée) soit
directement, soit chez un professionnel
qualifié, dès que le témoin
s'allume
sur le combiné du bord.
44)
ATTENTION
43)Le bouchon du réservoir est
spécifique. En cas de remplacement,
utiliser un bouchon d'origine du même
type. S'adresser au Réseau Après-vente
Fiat. Ne pas laver la zone de remplissage
avec un nettoyeur haute pression.
44)L’additif AdBlue (Urée) ne doit pas
entrer en contact avec les yeux ou la peau.
Le cas échéant, rincer à l'eau courante. Si
nécessaire, consulter un médecin.
ATTENTION
9)Aucun type d'intervention n'est autorisé
sur une partie quelconque du système.
Pour éviter tout dommage, seul le
personnel qualifié du réseau après-vente
Fiat est autorisé à intervenir sur le système.
86T40504
45

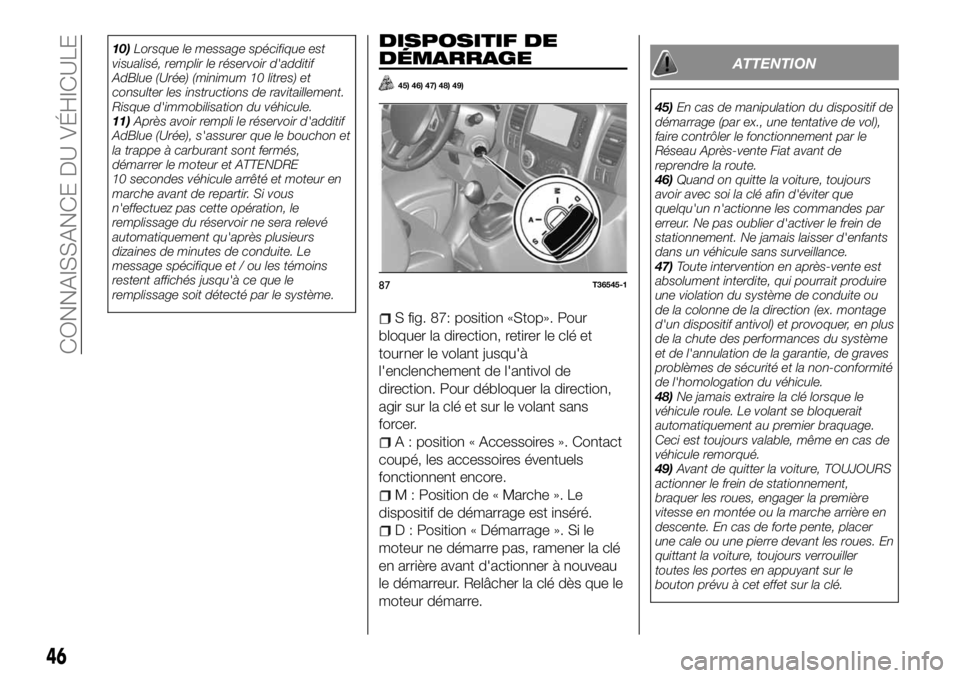

10)Lorsque le message spécifique est
visualisé, remplir le réservoir d'additif
AdBlue (Urée) (minimum 10 litres) et
consulter les instructions de ravitaillement.
Risque d'immobilisation du véhicule.
11)Après avoir rempli le réservoir d'additif
AdBlue (Urée), s'assurer que le bouchon et
la trappe à carburant sont fermés,
démarrer le moteur et ATTENDRE
10 secondes véhicule arrêté et moteur en
marche avant de repartir. Si vous
n'effectuez pas cette opération, le
remplissage du réservoir ne sera relevé
automatiquement qu'après plusieurs
dizaines de minutes de conduite. Le
message spécifique et / ou les témoins
restent affichés jusqu'à ce que le
remplissage soit détecté par le système.DISPOSITIF DE
DÉMARRAGE
45) 46) 47) 48) 49)
S fig. 87: position «Stop». Pour
bloquer la direction, retirer le clé et
tourner le volant jusqu'à
l'enclenchement de l'antivol de
direction. Pour débloquer la direction,
agir sur la clé et sur le volant sans
forcer.
A : position « Accessoires ». Contact
coupé, les accessoires éventuels
fonctionnent encore.
M : Position de « Marche ». Le
dispositif de démarrage est inséré.
D : Position « Démarrage ». Si le
moteur ne démarre pas, ramener la clé
en arrière avant d'actionner à nouveau
le démarreur. Relâcher la clé dès que le
moteur démarre.
ATTENTION
45)En cas de manipulation du dispositif de
démarrage (par ex., une tentative de vol),
faire contrôler le fonctionnement par le
Réseau Après-vente Fiat avant de
reprendre la route.
46)Quand on quitte la voiture, toujours
avoir avec soi la clé afin d'éviter que
quelqu'un n'actionne les commandes par
erreur. Ne pas oublier d'activer le frein de
stationnement. Ne jamais laisser d'enfants
dans un véhicule sans surveillance.
47)Toute intervention en après-vente est
absolument interdite, qui pourrait produire
une violation du système de conduite ou
de la colonne de la direction (ex. montage
d'un dispositif antivol) et provoquer, en plus
de la chute des performances du système
et de l'annulation de la garantie, de graves
problèmes de sécurité et la non-conformité
de l'homologation du véhicule.
48)Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage.
Ceci est toujours valable, même en cas de
véhicule remorqué.
49)Avant de quitter la voiture, TOUJOURS
actionner le frein de stationnement,
braquer les roues, engager la première
vitesse en montée ou la marche arrière en
descente. En cas de forte pente, placer
une cale ou une pierre devant les roues. En
quittant la voiture, toujours verrouiller
toutes les portes en appuyant sur le
bouton prévu à cet effet sur la clé.
87T36545-1
46
CONNAISSANCE DU VÉHICULE

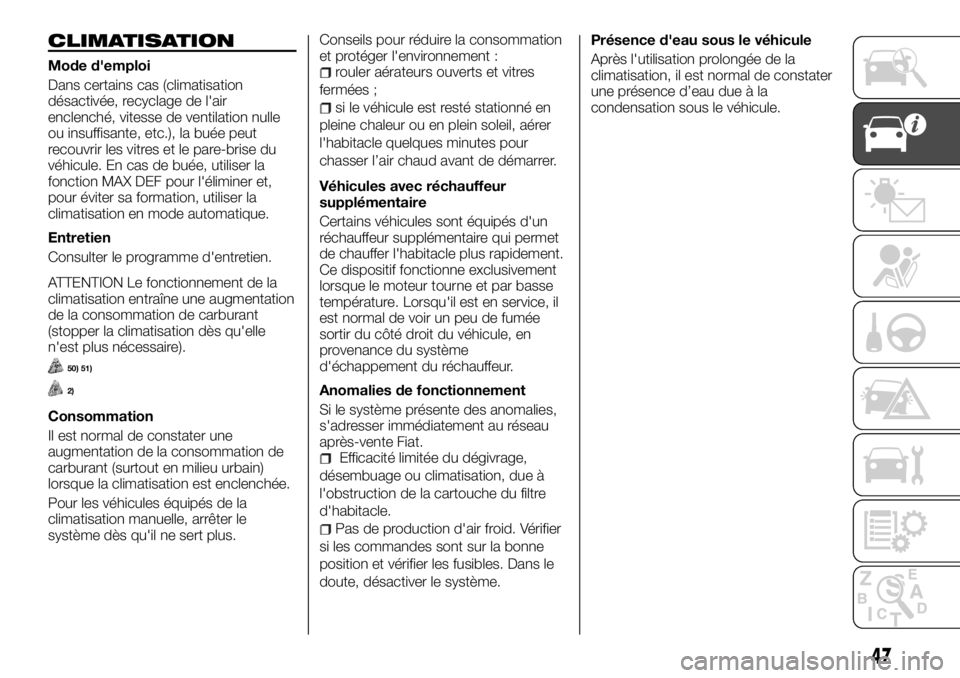

CLIMATISATION
Mode d'emploi
Dans certains cas (climatisation
désactivée, recyclage de l'air
enclenché, vitesse de ventilation nulle
ou insuffisante, etc.), la buée peut
recouvrir les vitres et le pare-brise du
véhicule. En cas de buée, utiliser la
fonction MAX DEF pour l'éliminer et,
pour éviter sa formation, utiliser la
climatisation en mode automatique.
Entretien
Consulter le programme d'entretien.
ATTENTION Le fonctionnement de la
climatisation entraîne une augmentation
de la consommation de carburant
(stopper la climatisation dès qu'elle
n'est plus nécessaire).
50) 51)
2)
Consommation
Il est normal de constater une
augmentation de la consommation de
carburant (surtout en milieu urbain)
lorsque la climatisation est enclenchée.
Pour les véhicules équipés de la
climatisation manuelle, arrêter le
système dès qu'il ne sert plus.Conseils pour réduire la consommation
et protéger l'environnement :
rouler aérateurs ouverts et vitres
fermées ;
si le véhicule est resté stationné en
pleine chaleur ou en plein soleil, aérer
l'habitacle quelques minutes pour
chasser l’air chaud avant de démarrer.
Véhicules avec réchauffeur
supplémentaire
Certains véhicules sont équipés d'un
réchauffeur supplémentaire qui permet
de chauffer l'habitacle plus rapidement.
Ce dispositif fonctionne exclusivement
lorsque le moteur tourne et par basse
température. Lorsqu'il est en service, il
est normal de voir un peu de fumée
sortir du côté droit du véhicule, en
provenance du système
d'échappement du réchauffeur.
Anomalies de fonctionnement
Si le système présente des anomalies,
s'adresser immédiatement au réseau
après-vente Fiat.
Efficacité limitée du dégivrage,
désembuage ou climatisation, due à
l'obstruction de la cartouche du filtre
d'habitacle.
Pas de production d'air froid. Vérifier
si les commandes sont sur la bonne
position et vérifier les fusibles. Dans le
doute, désactiver le système.Présence d'eau sous le véhicule
Après l'utilisation prolongée de la
climatisation, il est normal de constater
une présence d’eau due à la
condensation sous le véhicule.
47

CHAUFFAGE ET VENTILATION
1 Aérateur de désembuage vitre latérale gauche ; 2 Diffuseur latéral gauche; 3 Aérateur de désembuage pare-brise ;
4 Diffuseurs centraux; 5 Diffuseur latéral droit ; 6 Aérateur de désembuage vitre latérale droite ; 7 Diffuseurs inférieurs passagers
; 8 Tableau de commande.
88T36548
48
CONNAISSANCE DU VÉHICULE
