FIAT TALENTO 2018 Návod k použití a údržbě (in Czech)

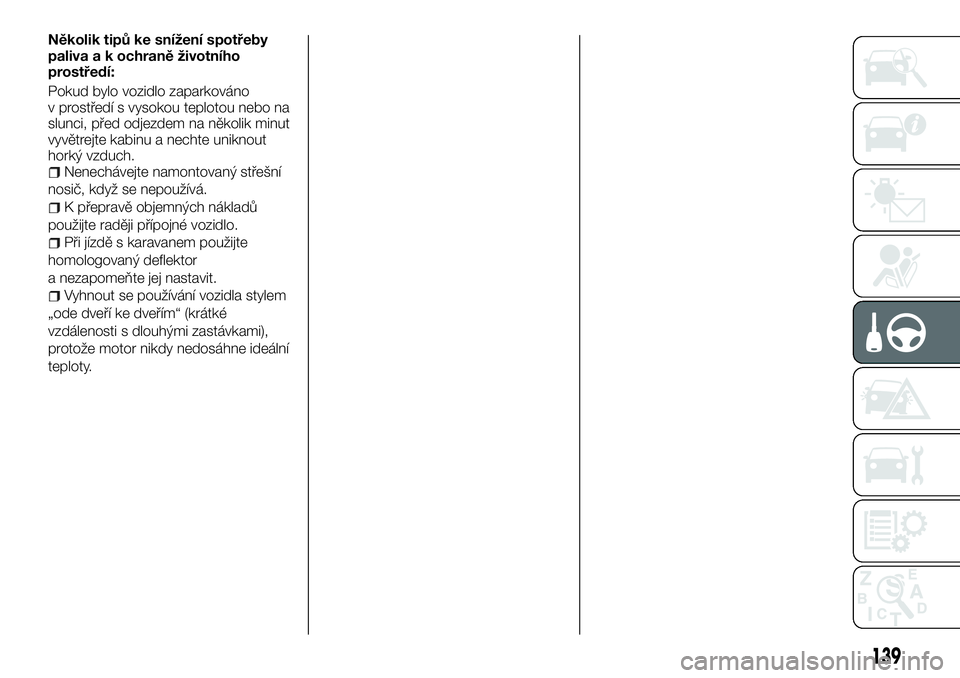

Několik tipů ke snížení spotřeby
paliva a k ochraně životního
prostředí:
Pokud bylo vozidlo zaparkováno
v prostředí s vysokou teplotou nebo na
slunci, před odjezdem na několik minut
vyvětrejte kabinu a nechte uniknout
horký vzduch.
Nenechávejte namontovaný střešní
nosič, když se nepoužívá.
K přepravě objemných nákladů
použijte raději přípojné vozidlo.
Při jízdě s karavanem použijte
homologovaný deflektor
a nezapomeňte jej nastavit.
Vyhnout se používání vozidla stylem
„ode dveří ke dveřím“ (krátké
vzdálenosti s dlouhými zastávkami),
protože motor nikdy nedosáhne ideální
teploty.
139

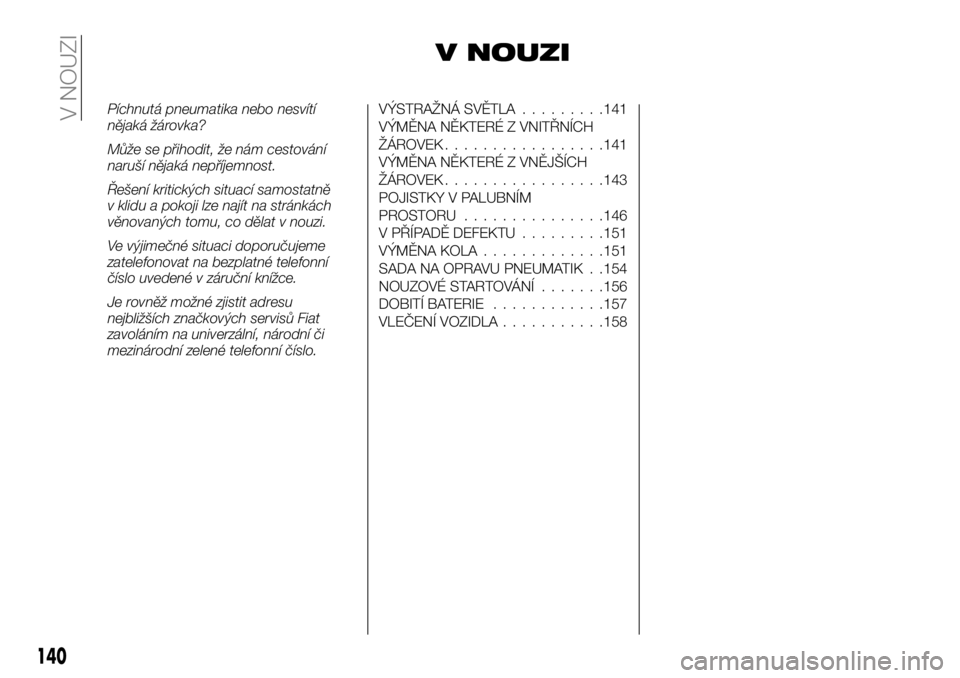

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně
v klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné zjistit adresu
nejbližších značkových servisů Fiat
zavoláním na univerzální, národní či
mezinárodní zelené telefonní číslo.VÝSTRAŽNÁ SVĚTLA.........141
VÝMĚNA NĚKTERÉ Z VNITŘNÍCH
ŽÁROVEK.................141
VÝMĚNA NĚKTERÉ Z VNĚJŠÍCH
ŽÁROVEK.................143
POJISTKY V PALUBNÍM
PROSTORU...............146
V PŘÍPADĚ DEFEKTU.........151
VÝMĚNA KOLA.............151
SADA NA OPRAVU PNEUMATIK . .154
NOUZOVÉ STARTOVÁNÍ.......156
DOBITÍ BATERIE............157
VLEČENÍ VOZIDLA...........158
140
V NOUZI

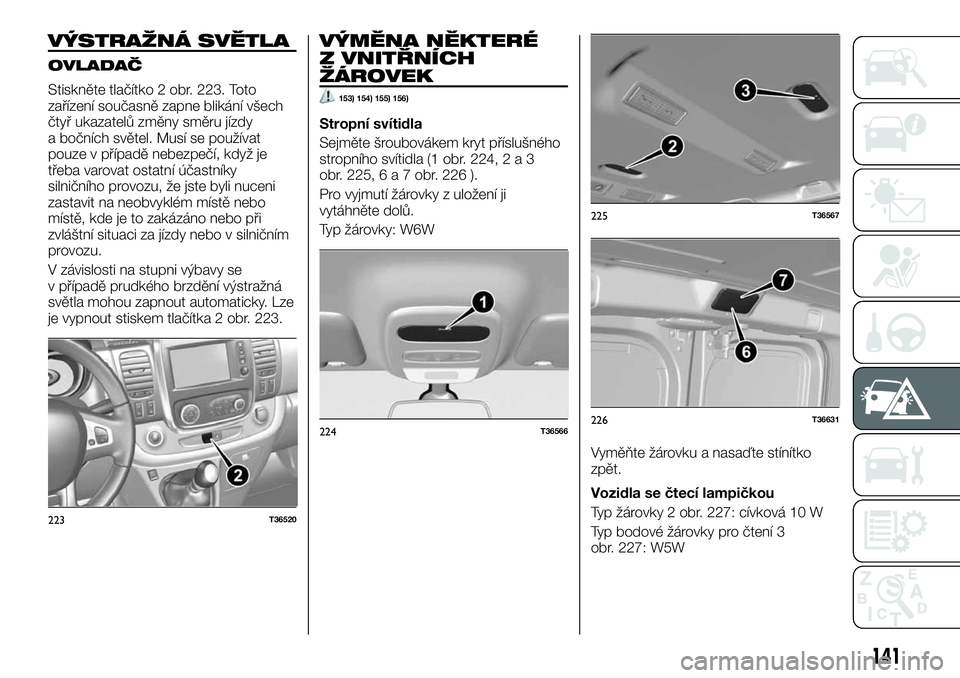

VÝSTRAŽNÁ SVĚTLA
OVLADAČ
Stiskněte tlačítko 2 obr. 223. Toto
zařízení současně zapne blikání všech
čtyř ukazatelů změny směru jízdy
a bočních světel. Musí se používat
pouze v případě nebezpečí, když je
třeba varovat ostatní účastníky
silničního provozu, že jste byli nuceni
zastavit na neobvyklém místě nebo
místě, kde je to zakázáno nebo při
zvláštní situaci za jízdy nebo v silničním
provozu.
V závislosti na stupni výbavy se
v případě prudkého brzdění výstražná
světla mohou zapnout automaticky. Lze
je vypnout stiskem tlačítka 2 obr. 223.
VÝMĚNA NĚKTERÉ
Z VNITŘNÍCH
ŽÁROVEK
153) 154) 155) 156)
Stropní svítidla
Sejměte šroubovákem kryt příslušného
stropního svítidla (1 obr. 224,2a3
obr.225,6a7obr.226).
Pro vyjmutí žárovky z uložení ji
vytáhněte dolů.
Typ žárovky: W6W
Vyměňte žárovku a nasaďte stínítko
zpět.
Vozidla se čtecí lampičkou
Typ žárovky 2 obr. 227: cívková 10 W
Typ bodové žárovky pro čtení 3
obr. 227: W5W
223T36520
224T36566
225T36567
226T36631
141

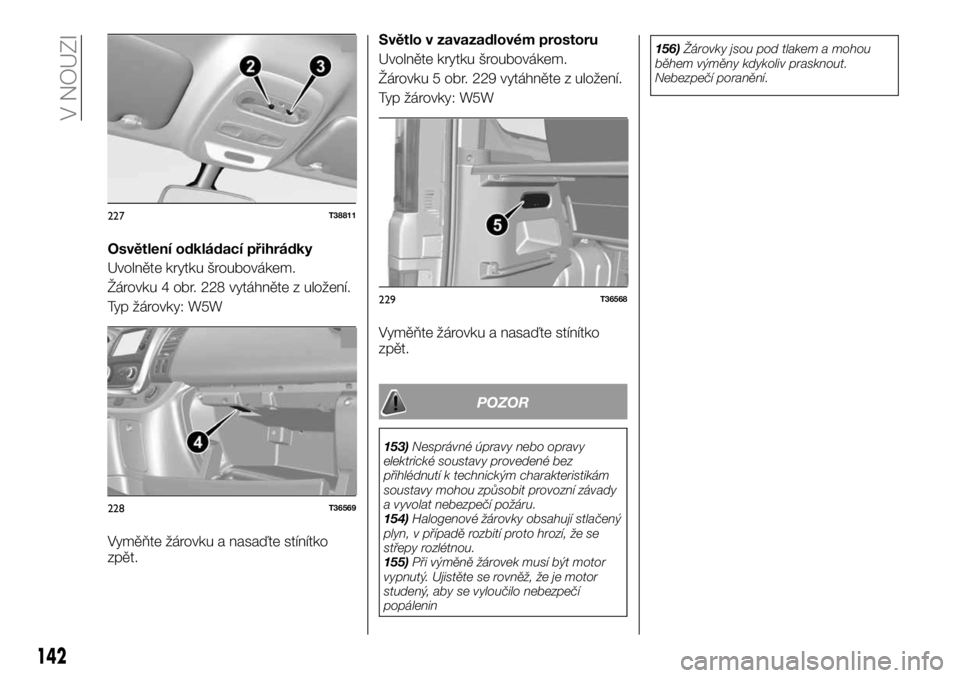

Osvětlení odkládací přihrádky
Uvolněte krytku šroubovákem.
Žárovku 4 obr. 228 vytáhněte z uložení.
Typ žárovky: W5W
Vyměňte žárovku a nasaďte stínítko
zpět.Světlo v zavazadlovém prostoru
Uvolněte krytku šroubovákem.
Žárovku 5 obr. 229 vytáhněte z uložení.
Typ žárovky: W5W
Vyměňte žárovku a nasaďte stínítko
zpět.
POZOR
153)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
154)Halogenové žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
155)Při výměně žárovek musí být motor
vypnutý. Ujistěte se rovněž, že je motor
studený, aby se vyloučilo nebezpečí
popálenin156)Žárovky jsou pod tlakem a mohou
během výměny kdykoliv prasknout.
Nebezpečí poranění.
227T38811
228T36569
229T36568
142
V NOUZI

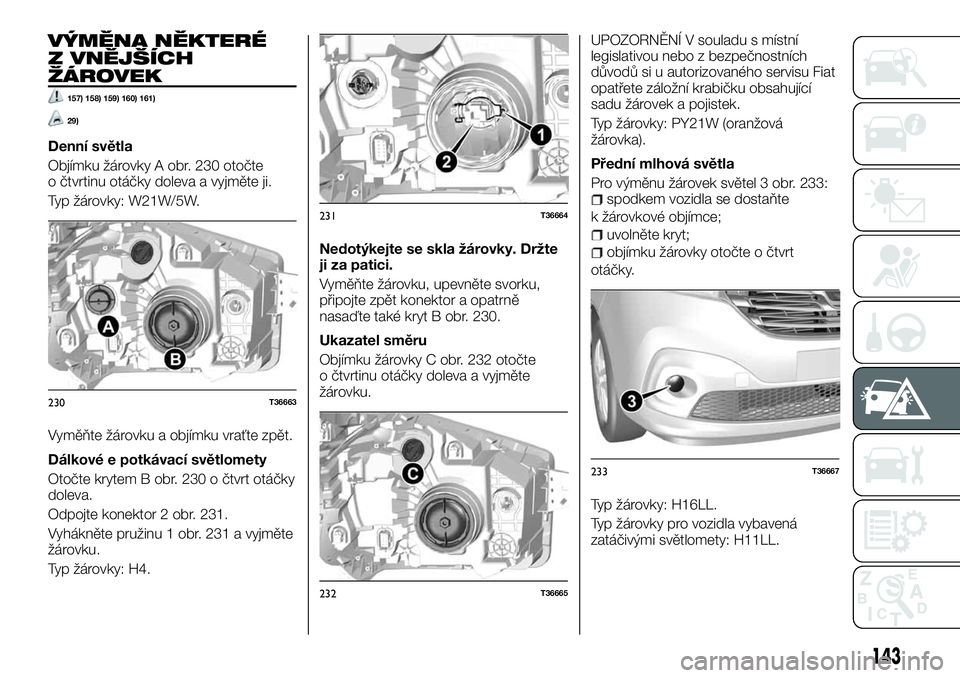

VÝMĚNA NĚKTERÉ
Z VNĚJŠÍCH
ŽÁROVEK
157) 158) 159) 160) 161)
29)
Denní světla
Objímku žárovky A obr. 230 otočte
o čtvrtinu otáčky doleva a vyjměte ji.
Typ žárovky: W21W/5W.
Vyměňte žárovku a objímku vraťte zpět.
Dálkové e potkávací světlomety
Otočte krytem B obr. 230 o čtvrt otáčky
doleva.
Odpojte konektor 2 obr. 231.
Vyhákněte pružinu 1 obr. 231 a vyjměte
žárovku.
Typ žárovky: H4.Nedotýkejte se skla žárovky. Držte
ji za patici.
Vyměňte žárovku, upevněte svorku,
připojte zpět konektor a opatrně
nasaďte také kryt B obr. 230.
Ukazatel směru
Objímku žárovky C obr. 232 otočte
o čtvrtinu otáčky doleva a vyjměte
žárovku.UPOZORNĚNÍ V souladu s místní
legislativou nebo z bezpečnostních
důvodů si u autorizovaného servisu Fiat
opatřete záložní krabičku obsahující
sadu žárovek a pojistek.
Typ žárovky: PY21W (oranžová
žárovka).
Přední mlhová světla
Pro výměnu žárovek světel 3 obr. 233:
spodkem vozidla se dostaňte
k žárovkové objímce;
uvolněte kryt;
objímku žárovky otočte o čtvrt
otáčky.
Typ žárovky: H16LL.
Typ žárovky pro vozidla vybavená
zatáčivými světlomety: H11LL.
230T36663
231T36664
232T36665
233T36667
143

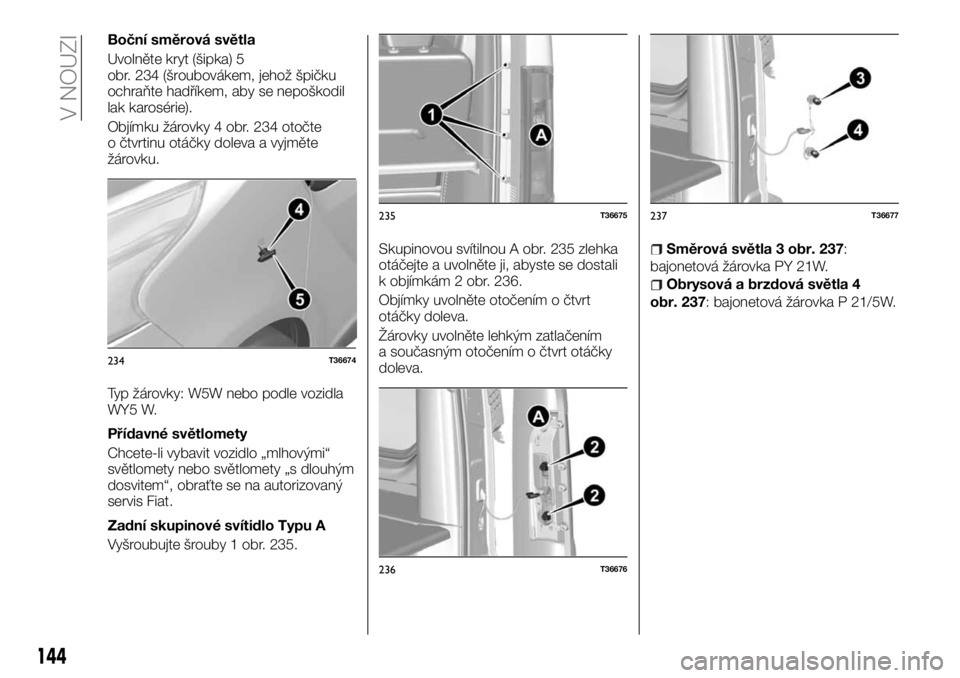

Boční směrová světla
Uvolněte kryt (šipka) 5
obr. 234 (šroubovákem, jehož špičku
ochraňte hadříkem, aby se nepoškodil
lak karosérie).
Objímku žárovky 4 obr. 234 otočte
o čtvrtinu otáčky doleva a vyjměte
žárovku.
Typ žárovky: W5W nebo podle vozidla
WY5 W.
Přídavné světlomety
Chcete-li vybavit vozidlo „mlhovými“
světlomety nebo světlomety „s dlouhým
dosvitem“, obraťte se na autorizovaný
servis Fiat.
Zadní skupinové svítidlo Typu A
Vyšroubujte šrouby 1 obr. 235.Skupinovou svítilnou A obr. 235 zlehka
otáčejte a uvolněte ji, abyste se dostali
k objímkám 2 obr. 236.
Objímky uvolněte otočením o čtvrt
otáčky doleva.
Žárovky uvolněte lehkým zatlačením
a současným otočením o čtvrt otáčky
doleva.
Směrová světla 3 obr. 237:
bajonetová žárovka PY 21W.
Obrysová a brzdová světla 4
obr. 237: bajonetová žárovka P 21/5W.
234T36674
235T36675
236T36676
237T36677
144
V NOUZI

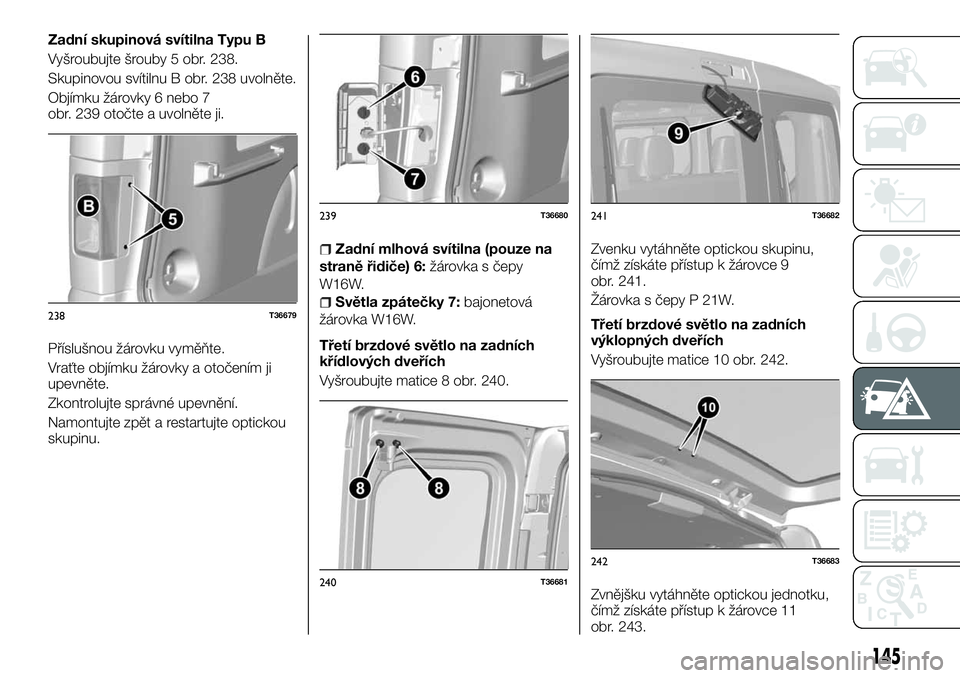

Zadní skupinová svítilna Typu B
Vyšroubujte šrouby 5 obr. 238.
Skupinovou svítilnu B obr. 238 uvolněte.
Objímku žárovky 6 nebo 7
obr. 239 otočte a uvolněte ji.
Příslušnou žárovku vyměňte.
Vraťte objímku žárovky a otočením ji
upevněte.
Zkontrolujte správné upevnění.
Namontujte zpět a restartujte optickou
skupinu.
Zadní mlhová svítilna (pouze na
straně řidiče) 6:žárovka s čepy
W16W.
Světla zpátečky 7:bajonetová
žárovka W16W.
Třetí brzdové světlo na zadních
křídlových dveřích
Vyšroubujte matice 8 obr. 240.Zvenku vytáhněte optickou skupinu,
čímž získáte přístup k žárovce 9
obr. 241.
Žárovka s čepy P 21W.
Třetí brzdové světlo na zadních
výklopných dveřích
Vyšroubujte matice 10 obr. 242.
Zvnějšku vytáhněte optickou jednotku,
čímž získáte přístup k žárovce 11
obr. 243.238T36679
239T36680
240T36681
241T36682
242T36683
145

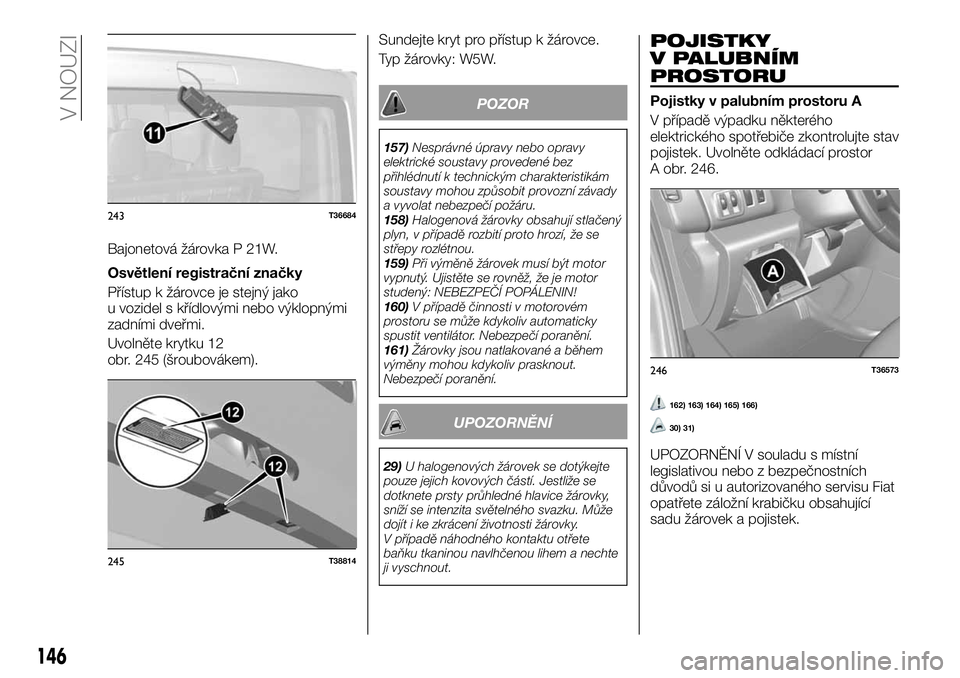

Bajonetová žárovka P 21W.
Osvětlení registrační značky
Přístup k žárovce je stejný jako
u vozidel s křídlovými nebo výklopnými
zadními dveřmi.
Uvolněte krytku 12
obr. 245 (šroubovákem).Sundejte kryt pro přístup k žárovce.
Typ žárovky: W5W.
POZOR
157)Nesprávné úpravy nebo opravy
elektrické soustavy provedené bez
přihlédnutí k technickým charakteristikám
soustavy mohou způsobit provozní závady
a vyvolat nebezpečí požáru.
158)Halogenová žárovky obsahují stlačený
plyn, v případě rozbití proto hrozí, že se
střepy rozlétnou.
159)Při výměně žárovek musí být motor
vypnutý. Ujistěte se rovněž, že je motor
studený: NEBEZPEČÍ POPÁLENIN!
160)V případě činnosti v motorovém
prostoru se může kdykoliv automaticky
spustit ventilátor. Nebezpečí poranění.
161)Žárovky jsou natlakované a během
výměny mohou kdykoliv prasknout.
Nebezpečí poranění.
UPOZORNĚNÍ
29)U halogenových žárovek se dotýkejte
pouze jejich kovových částí. Jestliže se
dotknete prsty průhledné hlavice žárovky,
sníží se intenzita světelného svazku. Může
dojít i ke zkrácení životnosti žárovky.
V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem a nechte
ji vyschnout.
POJISTKY
V PALUBNÍM
PROSTORU
Pojistky v palubním prostoru A
V případě výpadku některého
elektrického spotřebiče zkontrolujte stav
pojistek. Uvolněte odkládací prostor
A obr. 246.
162) 163) 164) 165) 166)
30) 31)
UPOZORNĚNÍ V souladu s místní
legislativou nebo z bezpečnostních
důvodů si u autorizovaného servisu Fiat
opatřete záložní krabičku obsahující
sadu žárovek a pojistek.
243T36684
245T38814
246T36573
146
V NOUZI

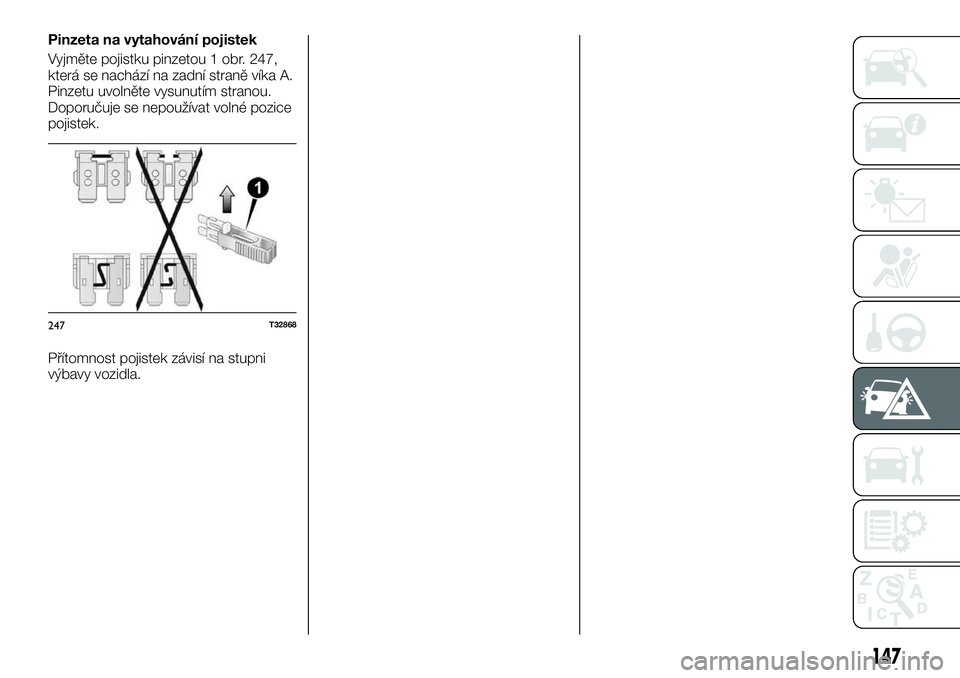

Pinzeta na vytahování pojistek
Vyjměte pojistku pinzetou 1 obr. 247,
která se nachází na zadní straně víka A.
Pinzetu uvolněte vysunutím stranou.
Doporučuje se nepoužívat volné pozice
pojistek.
Přítomnost pojistek závisí na stupni
výbavy vozidla.
247T32868
147

248T40393
148
V NOUZI
