FIAT TALENTO 2018 Návod k použití a údržbě (in Czech)

TECHNICKÉ ÚDAJE
V této kapitole je uvedeno a doloženo
údaji a tabulkami vše užitečné pro
pochopení, jak je vaše vozidlo
zkonstruováno a jak funguje. Pro
fanouška, technika, ale i prostě pro
toho, kdo chce poznat své vozidlo do
sebemenšího detailu.IDENTIFIKAČNÍ ÚDAJE........180
MOTOR..................181
BRZDOVÁ SOUSTAVA.........183
PŘENOS VÝKONU...........184
ŘÍZENÍ...................185
PNEUMATIKY..............186
ROZMĚRY................187
HMOTNOSTI...............198
NÁPLNĚ..................204
SYSTÉM KLIMATIZACE........206
KAPALINY A MAZIVA..........208
VÝKONY.................210
SPOTŘEBA................212
EMISE CO
2...............214
CO DĚLAT, KDYŽ…..........216
179

IDENTIFIKAČNÍ
ÚDAJE
IDENTIFIKAČNÍ ŠTÍTEK VOZIDLA
Informace uváděné na štítku
A obr. 281 je třeba zmínit v každé
korespondenci nebo objednávce.
Přítomnost a umístění informací závisí
na vozidle obr. 282 – obr. 283.Štítek výrobce A obr. 281.
1Jméno výrobce.
2Číslo evropského vzoru nebo
homologační číslo.
3Identifikační číslo.
Podle typu vozidla je tato informace
rovněž uvedena na vyražení B obr. 283.
4MMAC (nejvyšší povolená hmotnost
při plné zátěži).
5MTR (celková pohotovostní hmotnost
- zatížené vozidlo s přípojným
vozidlem).
6MMTA (nejvyšší povolené zatížení)
přední nápravy.
7MMTA zadní nápravy.
8Vyhrazeno pro doplňující zápisy.
9Emise výfukových plynů dieselového
motoru.
10Kód laku (kód barvy).IDENTIFIKAČNÍ ŠTÍTEK MOTORU
(Umístění se liší v závislosti na motoru
obr. 284 ))
Štítek výrobce A obr. 285:
1Typ motoru.
2Index motoru.
3Číslo motoru.
281T35982
282T36711
283T36710
284T36714
285T33293
180
TECHNICKÉ ÚDAJE

MOTOR
Multijet 115 Ecojet 120 Ecojet 140
ÚROVEŇ EMISÍ Euro 5 Euro4/Euro5 Euro5
MOTOR
Typ motoruR9M
Obsah motoru (cm³) 1598
Typ vstřikování Common rail turbo Common rail twin turbo Common rail twin turbo
Typ palivaDiesel
Start&Stop – Sériová výbavě Příplatková výbava
Počet válců4
Počet ventilů16
Vrtání/zdvih (ot/min) 80/79,5
Filtr pevných částic Ano Ano
Nejvyšší výkon motoru 84 kW (115 k) při 3500 ot/min 88 kW (120 k) při 3500 ot/min 103 kW (140 k) při 3500 ot/min
Nejvyšší točivý moment 300 Nm při 1500 ot/min 320 Nm při 1550 ot/min 340 Nm při 1550 ot/min
Obsah nádrže (litry) 80
Typ paliva Štítek umístěný na dvířkách hrdla palivové nádrže uvádí povolený typ paliva.
181

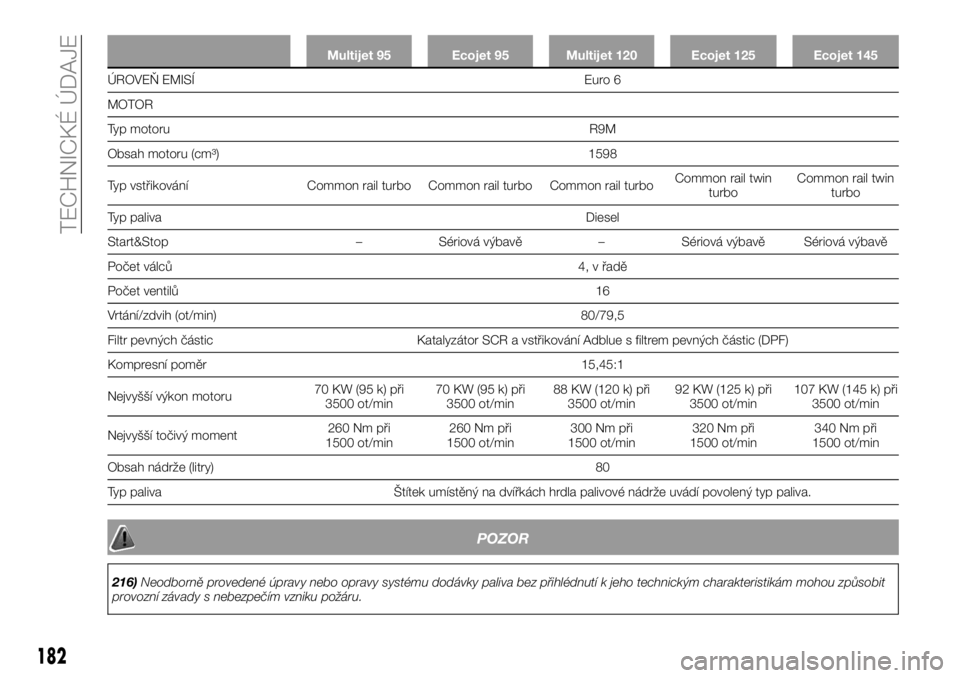

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
ÚROVEŇ EMISÍ Euro 6
MOTOR
Typ motoruR9M
Obsah motoru (cm³) 1598
Typ vstřikování Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Typ palivaDiesel
Start&Stop – Sériová výbavě – Sériová výbavě Sériová výbavě
Počet válců 4, v řadě
Počet ventilů16
Vrtání/zdvih (ot/min) 80/79,5
Filtr pevných částic Katalyzátor SCR a vstřikování Adblue s filtrem pevných částic (DPF)
Kompresní poměr 15,45:1
Nejvyšší výkon motoru70 KW (95 k) při
3500 ot/min70 KW (95 k) při
3500 ot/min88 KW (120 k) při
3500 ot/min92 KW (125 k) při
3500 ot/min107 KW (145 k) při
3500 ot/min
Nejvyšší točivý moment260 Nm při
1500 ot/min260 Nm při
1500 ot/min300 Nm při
1500 ot/min320 Nm při
1500 ot/min340 Nm při
1500 ot/min
Obsah nádrže (litry) 80
Typ paliva Štítek umístěný na dvířkách hrdla palivové nádrže uvádí povolený typ paliva.
POZOR
216)Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho technickým charakteristikám mohou způsobit
provozní závady s nebezpečím vzniku požáru.
182
TECHNICKÉ ÚDAJE

BRZDOVÁ SOUSTAVA
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Přední: 296 x 28 ventilovaná
Zadní:280x12
183

PŘENOS VÝKONU
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
Ty pManuální: PF6
Počet dopředných stupňů 6
NáhonPřední náhon
184
TECHNICKÉ ÚDAJE

ŘÍZENÍ
Multijet – Ecojet (Euro 5 – Euro 6)
Krátký rozvor (L1) Dlouhý rozvor (L2)
Posilovač řízení Hydraulické
Minimální stopový průměr mezi
obrubníky (mm)11,84 13,17
Minimální stopový průměr mezi
zdmi (mm)12,40 13,73
185

PNEUMATIKY
UPOZORNĚNÍ V případě rozporu mezi "Návodem k použití a údržbě" a "Technickým průkazem" platí pouze údaje uvedené
v technickém průkazu. Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla osazená pneumatikami stejné značky
a stejného typu.
Verze Euro 6 Multijet 95 - Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
Rozměry pneumatik
(sériově)205/65 R16 205/65 R16 205/65 R16 -
215/65 R16 215/65 R16 215/65 R16 215/65 R16
Rozměry pneumatik (na
objednávku)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/65 R16 All season 215/65 R16 All season 215/65 R16 All season 215/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)195/75 R16(**)
Rezervní koloRezervní kolo má stejný rozměr jako pneumatiky dodané s vozidlem či na objednávku. V případě pneumatik 17”
se dodává rezervní kolo 215/65 R16 s ocelovým ráfkem.
(*) Nelze použít sněhové řetězy
(**) Země mimo EU
Verze Euro 4 – Euro 5 Multijet 115 (Euro 5) Ecojet 120 (Euro 4 – Euro 5) Ecojet 140 (Euro 5)
Rozměry pneumatik (sériově)205/65 R16 205/65 R16 –
215/65 R16 215/65 R16 215/65 R16
Rozměry pneumatik (na
objednávku)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)
Rezervní koloRezervní kolo má stejný rozměr jako pneumatiky dodané s vozidlem či na objednávku. V případě
pneumatik 17” se dodává rezervní kolo 215/65 R16 s ocelovým ráfkem.
(*) Nelze použít sněhové řetězy
(**) Země mimo EU
186
TECHNICKÉ ÚDAJE

ROZMĚRY
Verze skříňová dodávka
286T36713
187

Vozidla s dalšími úpravami a bez nich. Rozměry v milimetrech
SKŘÍŇOVÁ DODÁVKAKrátký rozvor (L1) Dlouhý rozvor (L2)
Nízká střecha (H1) Vysoká střecha (H2) Nízká střecha (H1) Vysoká střecha (H2)
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
188
