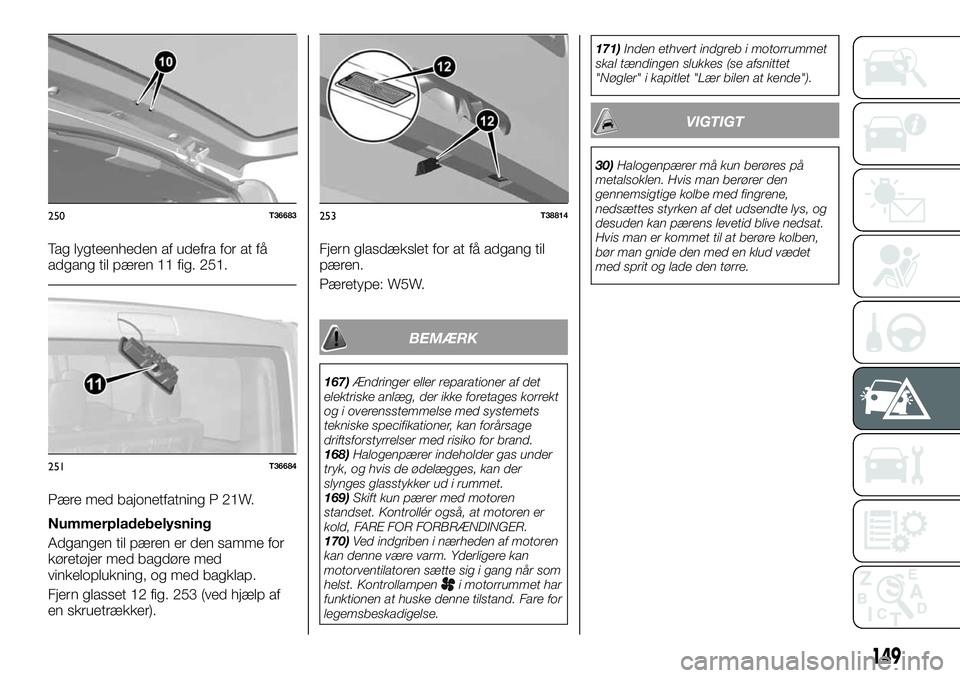

Tag lygteenheden af udefra for at få
adgang til pæren 11 fig. 251.
Pære med bajonetfatning P 21W.
Nummerpladebelysning
Adgangen til pæren er den samme for
køretøjer med bagdøre med
vinkeloplukning, og med bagklap.
Fjern glasset 12 fig. 253 (ved hjælp af
en skruetrækker).Fjern glasdækslet for at få adgang til
pæren.
Pæretype: W5W.
BEMÆRK
167)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
168)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
169)Skift kun pærer med motoren
standset. Kontrollér også, at motoren er
kold, FARE FOR FORBRÆNDINGER.
170)Ved indgriben i nærheden af motoren
kan denne være varm. Yderligere kan
motorventilatoren sætte sig i gang når som
helst. Kontrollampen
i motorrummet har
funktionen at huske denne tilstand. Fare for
legemsbeskadigelse.171)Inden ethvert indgreb i motorrummet
skal tændingen slukkes (se afsnittet
"Nøgler" i kapitlet "Lær bilen at kende").
VIGTIGT
30)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
250T36683
251T36684
253T38814
149

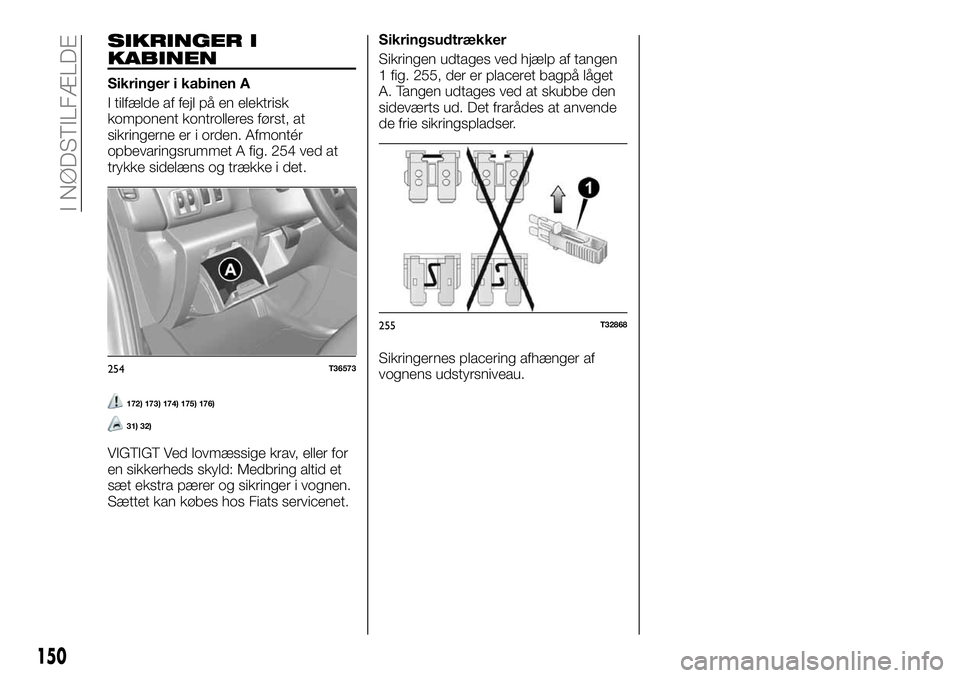

SIKRINGER I
KABINEN
Sikringer i kabinen A
I tilfælde af fejl på en elektrisk
komponent kontrolleres først, at
sikringerne er i orden. Afmontér
opbevaringsrummet A fig. 254 ved at
trykke sidelæns og trække i det.
172) 173) 174) 175) 176)
31) 32)
VIGTIGT Ved lovmæssige krav, eller for
en sikkerheds skyld: Medbring altid et
sæt ekstra pærer og sikringer i vognen.
Sættet kan købes hos Fiats servicenet.Sikringsudtrækker
Sikringen udtages ved hjælp af tangen
1 fig. 255, der er placeret bagpå låget
A. Tangen udtages ved at skubbe den
sideværts ud. Det frarådes at anvende
de frie sikringspladser.
Sikringernes placering afhænger af
vognens udstyrsniveau.
254T36573
255T32868
150
I NØDSTILFÆLDE

256T40393
151

Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt
1Opladning APC for køretøjer med
elektronisk nøgle10 Klargøring, stik til anhængertræk 19 Varmeanlæg
2 Til disposition 11 Tidsstyret batteri, styreenhed kabine 20 Bagrudevisker, sprinklerpumpe, horn
3 Til disposition 12Højre kørelys, forreste positionslys
foran, højre fjernlys, venstre nærlys21 Opladning APC generel
4+ batteri for køretøjet med
elektronisk nøgle13 Havariblinklys, blinklys 22 Baklygter
5 Ekstra klimaanlæg 14Låsning af døre, bagklap og
tankdæksel23 Stopkontakt
6 Ekstra varmeanlæg for kabine 15Venstre kørelys, bageste positionslys,
venstre fjernlys, højre nærlys24
Indsprøjtning, start
(1)
7Elektriske bakspejle, styreenhed
for supplerende tilpasning16Nummerpladelys, forreste og bageste
tågelygter25
Airbag, ratlås(1)
8 Afrimning af sidespejle 17Alarm, horn, lyskontaktarme og
vinduesviskere26 Elrudeoptræk i passagerside
9Radio, multimediesystem,
bakspejl, diagnosestik18 Instrumentgruppe 27
Servostyring
(1)
(1) Henvend dig til Fiats servicenet for udskiftning af disse sikringer.
152
I NØDSTILFÆLDE

Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt
28 Stoplygter 34 Indvendig belysning, aircondition 40 Ekstra strømudtag bagtil
29Opladning APC for køretøjer med
elektronisk nøgle35Start for køretøjer med elektronisk
nøgle41
Start BCM
(1)
30 Generelt hjælpestik 36 Bagrudevisker 42 Elopvarmede sæder
31 Cigarettænder, strømudtag 37 Elektromagnetisk horn 43 Fartskriver
32 Varmeanlæg 38 Strømudtag i lastrum 44 Forrudeviskere
33
Stoplygter, ABS, transponder
(1)39 Motor til elrudeoptræk i førerside 45 Opvarmning og aircondition
(1) Henvend dig til Fiats servicenet for udskiftning af disse sikringer.
BEMÆRK
172)Henvend dig til Fiats servicenet, hvis den nye sikring også brænder over.
173)Udskift aldrig en sikring med en ny sikring med højere amperetal, BRANDFARE.
174)Henvend dig til Fiats servicenet, hvis en hovedsikring (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) brænder over.
175)Inden en sikring udskiftes, skal man slukke for alt elektrisk udstyr og trække tændingsnøglen ud.
176)Hvis en hovedsikring til sikkerhedssystemerne (airbag, bremsesystem), drivaggregat (motor, gear) eller styresystemet griber ind, skal man
henvende sig til Fiat servicenet.
VIGTIGT
31)Udskift aldrig en fejlbehæftet sikring med metaltråde eller lignende.
32)Hvis motorrummet skal vaskes, må vandstrålen ikke rettes direkte imod sikringernes centralboks og i nærheden af vinduesviskernes
motorer.
153

I TILFÆLDE AF
PUNKTERING
Afhængigt af køretøjet har du et sæt til
oppumpning af dæk eller et reservehjul
(se de næste sider).
177)
BEMÆRK
177)Hvis vognen holder parkeret ved
vejkanten, skal du advare de andre
trafikanter om tilstedeværelsen af din vogn
ved hjælp af en advarselstrekant, eller
andet udstyr som foreskrevet af gældende
lovgivning i det pågældende land.
HJULSKIFT
178) 179) 180) 181) 183) 184) 182)
Værktøj
Indholdet i værktøjstasken afhænger af
køretøjet. Værktøjstasken 2 fig. 257 er
placeret under førersædet. For at tage
værktøjsboksen ud, skal sædet
skubbes frem og ryglænet vippes (se
afsnittet "Forsæder" i kapitlet "Lær bilen
at kende"). Skru fastgøringsskruen 1
fig. 257 af tasken og drej den derefter
for at tage den af.
Værktøjstasken indeholder fig. 258:
3: donkraft (klap den korrekt
sammen, inden den sættes tilbage i
holderen sørg for at anbringe
håndsvinget korrekt);
4: tyverisikringsnøgle til fastgøring af
hjulet;
5: nøgle til afmontering af hjulkapsler
6: knænøgle;
7: nøgle til at skrue hjulboltene af og
på hjulet samt reservehjulsholder
8: trækkrog (se afsnittet "Bugsering
af køretøjet" i dette kapitel).
Reservehjul
På biler, som er udstyret hermed, skal
man bruge værktøjet A fig. 259, der
består af:
nøglen til af- og påskruning af
hjulbolte 2 fig. 259
på nogle versioner findes en særlig
nøgle 1 fig. 259.257T36718-1
258T36692
154
I NØDSTILFÆLDE

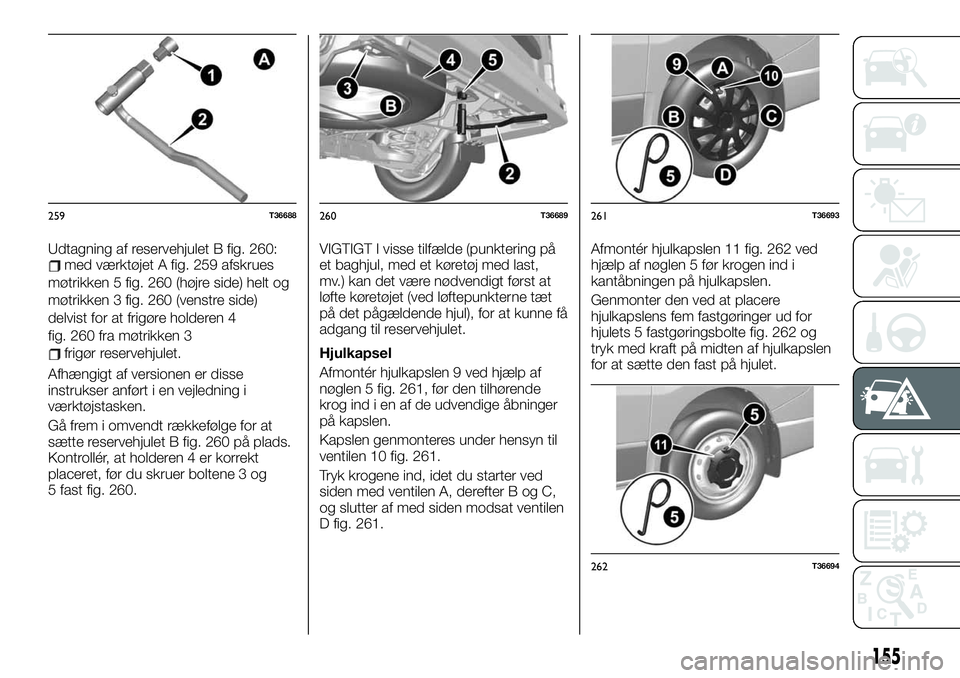

Udtagning af reservehjulet B fig. 260:med værktøjet A fig. 259 afskrues
møtrikken 5 fig. 260 (højre side) helt og
møtrikken 3 fig. 260 (venstre side)
delvist for at frigøre holderen 4
fig. 260 fra møtrikken 3
frigør reservehjulet.
Afhængigt af versionen er disse
instrukser anført i en vejledning i
værktøjstasken.
Gå frem i omvendt rækkefølge for at
sætte reservehjulet B fig. 260 på plads.
Kontrollér, at holderen 4 er korrekt
placeret, før du skruer boltene 3 og
5 fast fig. 260.VIGTIGT I visse tilfælde (punktering på
et baghjul, med et køretøj med last,
mv.) kan det være nødvendigt først at
løfte køretøjet (ved løftepunkterne tæt
på det pågældende hjul), for at kunne få
adgang til reservehjulet.
Hjulkapsel
Afmontér hjulkapslen 9 ved hjælp af
nøglen 5 fig. 261, før den tilhørende
krog ind i en af de udvendige åbninger
på kapslen.
Kapslen genmonteres under hensyn til
ventilen 10 fig. 261.
Tryk krogene ind, idet du starter ved
siden med ventilen A, derefter B og C,
og slutter af med siden modsat ventilen
D fig. 261.Afmontér hjulkapslen 11 fig. 262 ved
hjælp af nøglen 5 før krogen ind i
kantåbningen på hjulkapslen.
Genmonter den ved at placere
hjulkapslens fem fastgøringer ud for
hjulets 5 fastgøringsbolte fig. 262 og
tryk med kraft på midten af hjulkapslen
for at sætte den fast på hjulet.
259T36688260T36689261T36693
262T36694
155

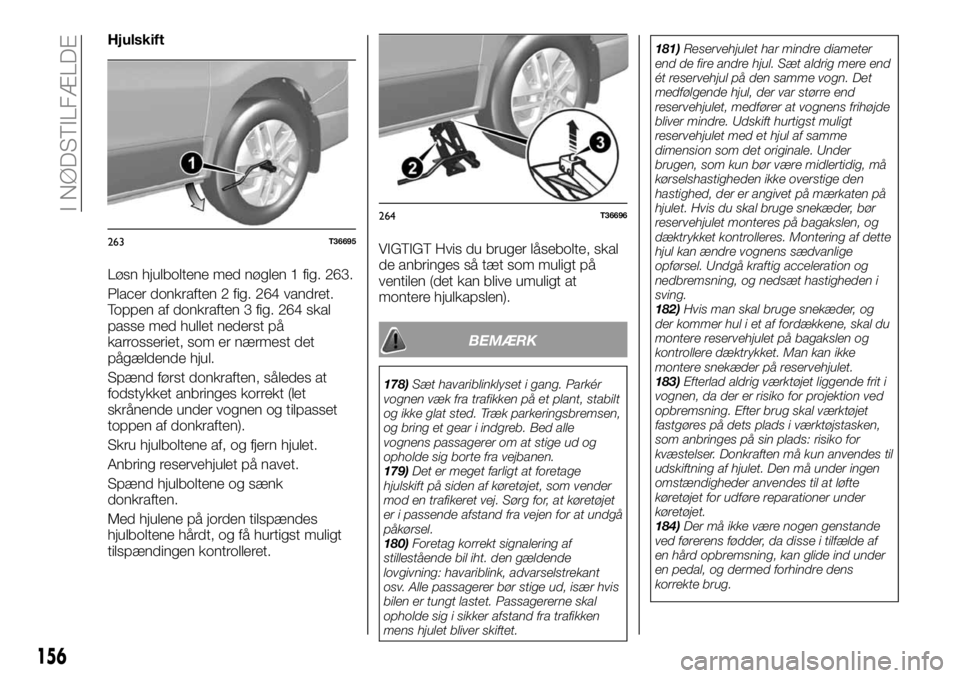

Hjulskift
Løsn hjulboltene med nøglen 1 fig. 263.
Placer donkraften 2 fig. 264 vandret.
Toppen af donkraften 3 fig. 264 skal
passe med hullet nederst på
karrosseriet, som er nærmest det
pågældende hjul.
Spænd først donkraften, således at
fodstykket anbringes korrekt (let
skrånende under vognen og tilpasset
toppen af donkraften).
Skru hjulboltene af, og fjern hjulet.
Anbring reservehjulet på navet.
Spænd hjulboltene og sænk
donkraften.
Med hjulene på jorden tilspændes
hjulboltene hårdt, og få hurtigst muligt
tilspændingen kontrolleret.VIGTIGT Hvis du bruger låsebolte, skal
de anbringes så tæt som muligt på
ventilen (det kan blive umuligt at
montere hjulkapslen).
BEMÆRK
178)Sæt havariblinklyset i gang. Parkér
vognen væk fra trafikken på et plant, stabilt
og ikke glat sted. Træk parkeringsbremsen,
og bring et gear i indgreb. Bed alle
vognens passagerer om at stige ud og
opholde sig borte fra vejbanen.
179)Det er meget farligt at foretage
hjulskift på siden af køretøjet, som vender
mod en trafikeret vej. Sørg for, at køretøjet
er i passende afstand fra vejen for at undgå
påkørsel.
180)Foretag korrekt signalering af
stillestående bil iht. den gældende
lovgivning: havariblink, advarselstrekant
osv. Alle passagerer bør stige ud, især hvis
bilen er tungt lastet. Passagererne skal
opholde sig i sikker afstand fra trafikken
mens hjulet bliver skiftet.181)Reservehjulet har mindre diameter
end de fire andre hjul. Sæt aldrig mere end
ét reservehjul på den samme vogn. Det
medfølgende hjul, der var større end
reservehjulet, medfører at vognens frihøjde
bliver mindre. Udskift hurtigst muligt
reservehjulet med et hjul af samme
dimension som det originale. Under
brugen, som kun bør være midlertidig, må
kørselshastigheden ikke overstige den
hastighed, der er angivet på mærkaten på
hjulet. Hvis du skal bruge snekæder, bør
reservehjulet monteres på bagakslen, og
dæktrykket kontrolleres. Montering af dette
hjul kan ændre vognens sædvanlige
opførsel. Undgå kraftig acceleration og
nedbremsning, og nedsæt hastigheden i
sving.
182)Hvis man skal bruge snekæder, og
der kommer hul i et af fordækkene, skal du
montere reservehjulet på bagakslen og
kontrollere dæktrykket. Man kan ikke
montere snekæder på reservehjulet.
183)Efterlad aldrig værktøjet liggende frit i
vognen, da der er risiko for projektion ved
opbremsning. Efter brug skal værktøjet
fastgøres på dets plads i værktøjstasken,
som anbringes på sin plads: risiko for
kvæstelser. Donkraften må kun anvendes til
udskiftning af hjulet. Den må under ingen
omstændigheder anvendes til at løfte
køretøjet for udføre reparationer under
køretøjet.
184)Der må ikke være nogen genstande
ved førerens fødder, da disse i tilfælde af
en hård opbremsning, kan glide ind under
en pedal, og dermed forhindre dens
korrekte brug.
263T36695
264T36696
156
I NØDSTILFÆLDE

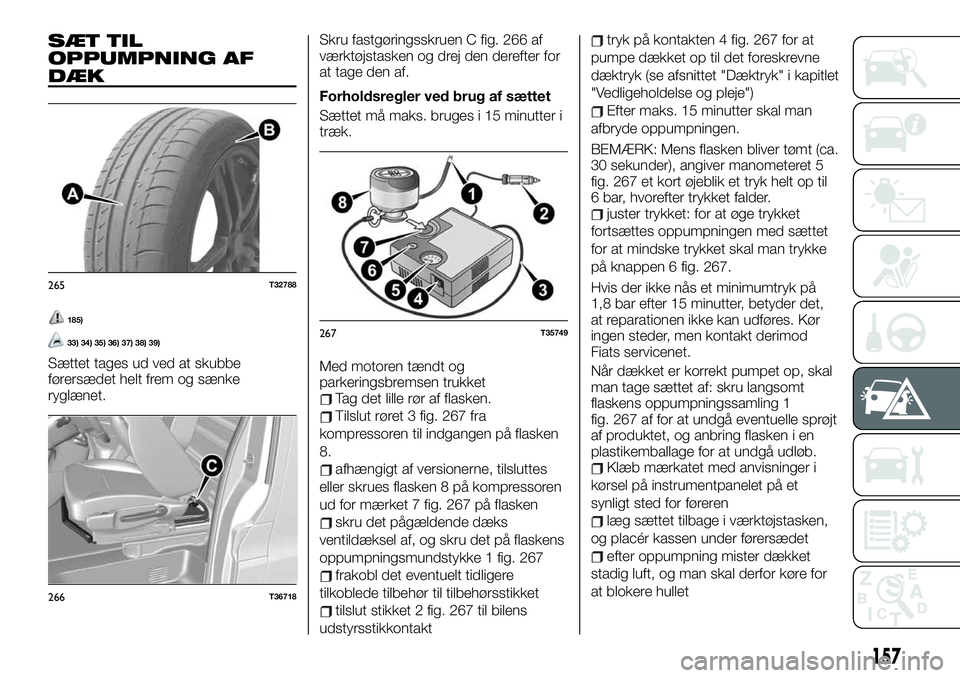

SÆT TIL
OPPUMPNING AF
DÆK
185)
33) 34) 35) 36) 37) 38) 39)
Sættet tages ud ved at skubbe
førersædet helt frem og sænke
ryglænet.Skru fastgøringsskruen C fig. 266 af
værktøjstasken og drej den derefter for
at tage den af.
Forholdsregler ved brug af sættet
Sættet må maks. bruges i 15 minutter i
træk.
Med motoren tændt og
parkeringsbremsen trukket
Tag det lille rør af flasken.
Tilslut røret 3 fig. 267 fra
kompressoren til indgangen på flasken
8.
afhængigt af versionerne, tilsluttes
eller skrues flasken 8 på kompressoren
ud for mærket 7 fig. 267 på flasken
skru det pågældende dæks
ventildæksel af, og skru det på flaskens
oppumpningsmundstykke 1 fig. 267
frakobl det eventuelt tidligere
tilkoblede tilbehør til tilbehørsstikket
tilslut stikket 2 fig. 267 til bilens
udstyrsstikkontakt
tryk på kontakten 4 fig. 267 for at
pumpe dækket op til det foreskrevne
dæktryk (se afsnittet "Dæktryk" i kapitlet
"Vedligeholdelse og pleje")
Efter maks. 15 minutter skal man
afbryde oppumpningen.
BEMÆRK: Mens flasken bliver tømt (ca.
30 sekunder), angiver manometeret 5
fig. 267 et kort øjeblik et tryk helt op til
6 bar, hvorefter trykket falder.
juster trykket: for at øge trykket
fortsættes oppumpningen med sættet
for at mindske trykket skal man trykke
på knappen 6 fig. 267.
Hvis der ikke nås et minimumtryk på
1,8 bar efter 15 minutter, betyder det,
at reparationen ikke kan udføres. Kør
ingen steder, men kontakt derimod
Fiats servicenet.
Når dækket er korrekt pumpet op, skal
man tage sættet af: skru langsomt
flaskens oppumpningssamling 1
fig. 267 af for at undgå eventuelle sprøjt
af produktet, og anbring flasken i en
plastikemballage for at undgå udløb.
Klæb mærkatet med anvisninger i
kørsel på instrumentpanelet på et
synligt sted for føreren
læg sættet tilbage i værktøjstasken,
og placér kassen under førersædet
efter oppumpning mister dækket
stadig luft, og man skal derfor køre for
at blokere hullet
265T32788
266T36718
267T35749
157

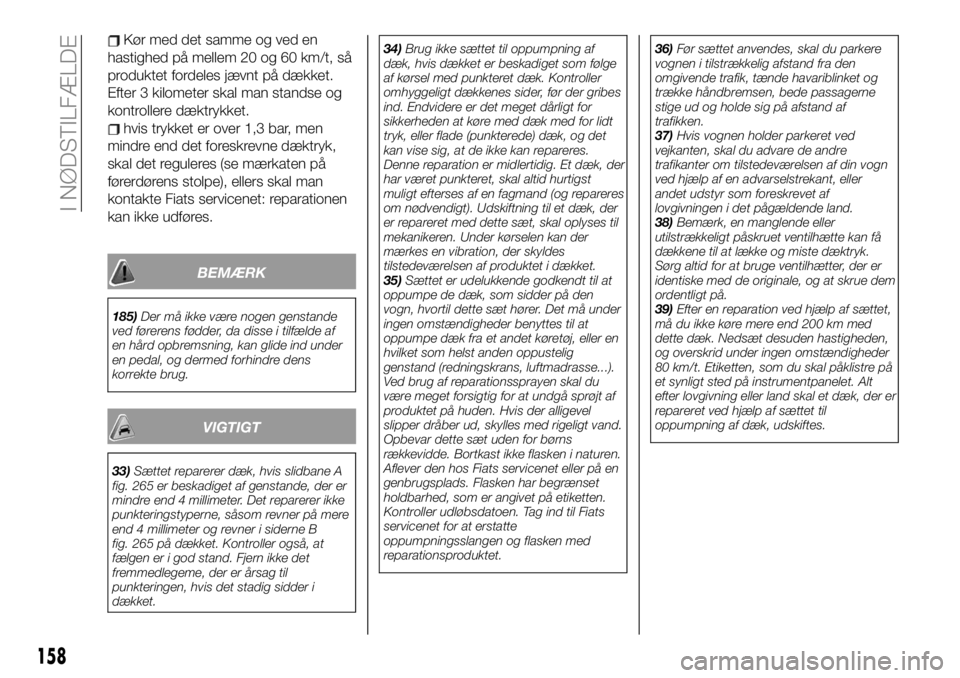

Kør med det samme og ved en
hastighed på mellem 20 og 60 km/t, så
produktet fordeles jævnt på dækket.
Efter 3 kilometer skal man standse og
kontrollere dæktrykket.
hvis trykket er over 1,3 bar, men
mindre end det foreskrevne dæktryk,
skal det reguleres (se mærkaten på
førerdørens stolpe), ellers skal man
kontakte Fiats servicenet: reparationen
kan ikke udføres.
BEMÆRK
185)Der må ikke være nogen genstande
ved førerens fødder, da disse i tilfælde af
en hård opbremsning, kan glide ind under
en pedal, og dermed forhindre dens
korrekte brug.
VIGTIGT
33)Sættet reparerer dæk, hvis slidbane A
fig. 265 er beskadiget af genstande, der er
mindre end 4 millimeter. Det reparerer ikke
punkteringstyperne, såsom revner på mere
end 4 millimeter og revner i siderne B
fig. 265 på dækket. Kontroller også, at
fælgen er i god stand. Fjern ikke det
fremmedlegeme, der er årsag til
punkteringen, hvis det stadig sidder i
dækket.34)Brug ikke sættet til oppumpning af
dæk, hvis dækket er beskadiget som følge
af kørsel med punkteret dæk. Kontroller
omhyggeligt dækkenes sider, før der gribes
ind. Endvidere er det meget dårligt for
sikkerheden at køre med dæk med for lidt
tryk, eller flade (punkterede) dæk, og det
kan vise sig, at de ikke kan repareres.
Denne reparation er midlertidig. Et dæk, der
har været punkteret, skal altid hurtigst
muligt efterses af en fagmand (og repareres
om nødvendigt). Udskiftning til et dæk, der
er repareret med dette sæt, skal oplyses til
mekanikeren. Under kørselen kan der
mærkes en vibration, der skyldes
tilstedeværelsen af produktet i dækket.
35)Sættet er udelukkende godkendt til at
oppumpe de dæk, som sidder på den
vogn, hvortil dette sæt hører. Det må under
ingen omstændigheder benyttes til at
oppumpe dæk fra et andet køretøj, eller en
hvilket som helst anden oppustelig
genstand (redningskrans, luftmadrasse...).
Ved brug af reparationssprayen skal du
være meget forsigtig for at undgå sprøjt af
produktet på huden. Hvis der alligevel
slipper dråber ud, skylles med rigeligt vand.
Opbevar dette sæt uden for børns
rækkevidde. Bortkast ikke flasken i naturen.
Aflever den hos Fiats servicenet eller på en
genbrugsplads. Flasken har begrænset
holdbarhed, som er angivet på etiketten.
Kontroller udløbsdatoen. Tag ind til Fiats
servicenet for at erstatte
oppumpningsslangen og flasken med
reparationsproduktet.36)Før sættet anvendes, skal du parkere
vognen i tilstrækkelig afstand fra den
omgivende trafik, tænde havariblinket og
trække håndbremsen, bede passagerne
stige ud og holde sig på afstand af
trafikken.
37)Hvis vognen holder parkeret ved
vejkanten, skal du advare de andre
trafikanter om tilstedeværelsen af din vogn
ved hjælp af en advarselstrekant, eller
andet udstyr som foreskrevet af
lovgivningen i det pågældende land.
38)Bemærk, en manglende eller
utilstrækkeligt påskruet ventilhætte kan få
dækkene til at lække og miste dæktryk.
Sørg altid for at bruge ventilhætter, der er
identiske med de originale, og at skrue dem
ordentligt på.
39)Efter en reparation ved hjælp af sættet,
må du ikke køre mere end 200 km med
dette dæk. Nedsæt desuden hastigheden,
og overskrid under ingen omstændigheder
80 km/t. Etiketten, som du skal påklistre på
et synligt sted på instrumentpanelet. Alt
efter lovgivning eller land skal et dæk, der er
repareret ved hjælp af sættet til
oppumpning af dæk, udskiftes.
158
I NØDSTILFÆLDE
