FIAT TALENTO 2019 Notice d'entretien (in French)

DIMENSIONS
Version Fourgon
294T36713
199

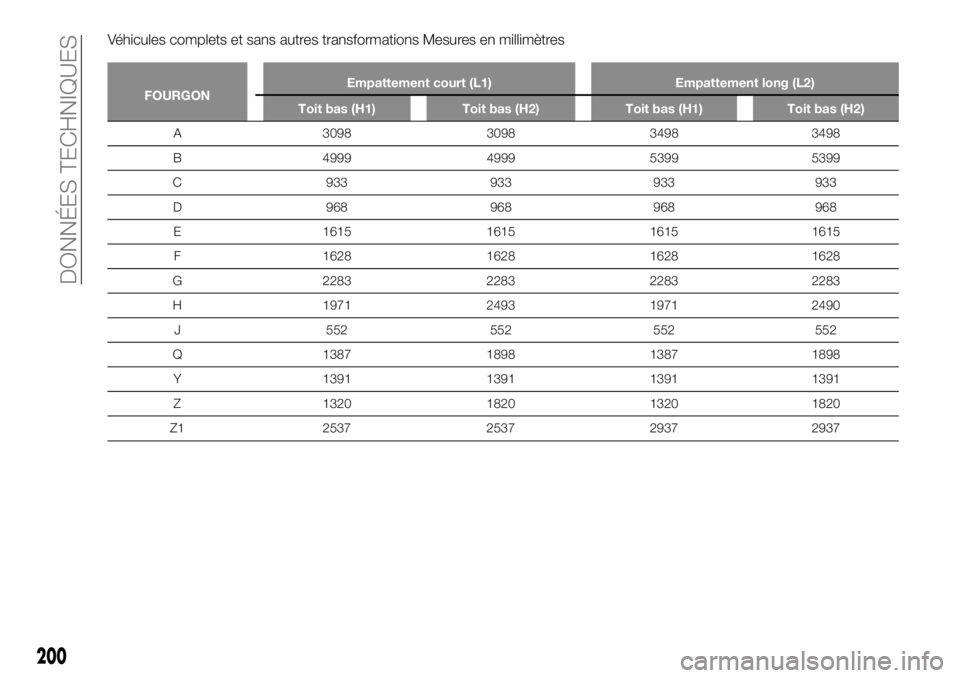

Véhicules complets et sans autres transformations Mesures en millimètres
FOURGONEmpattement court (L1) Empattement long (L2)
Toit bas (H1) Toit bas (H2) Toit bas (H1) Toit bas (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
200
DONNÉES TECHNIQUES

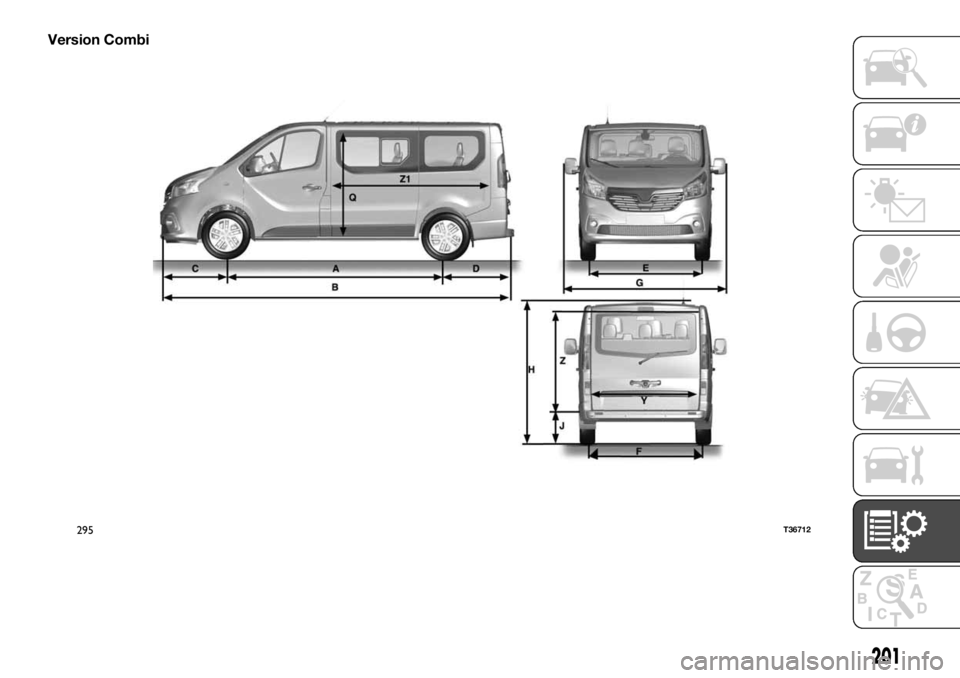

Version Combi
295T36712
201

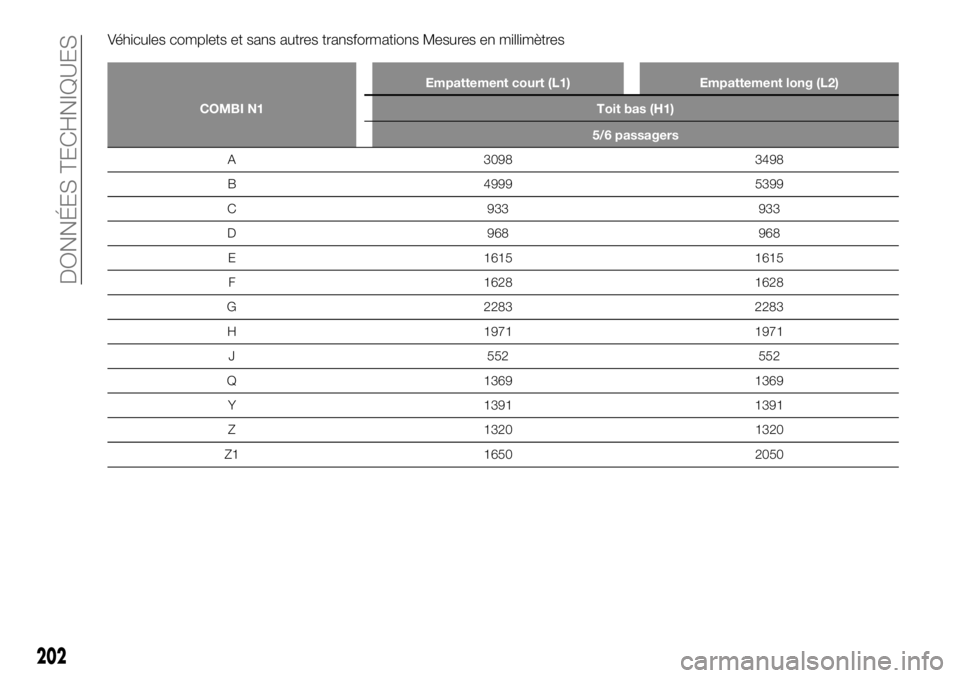

Véhicules complets et sans autres transformations Mesures en millimètres
COMBI N1Empattement court (L1) Empattement long (L2)
Toit bas (H1)
5/6 passagers
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
202
DONNÉES TECHNIQUES

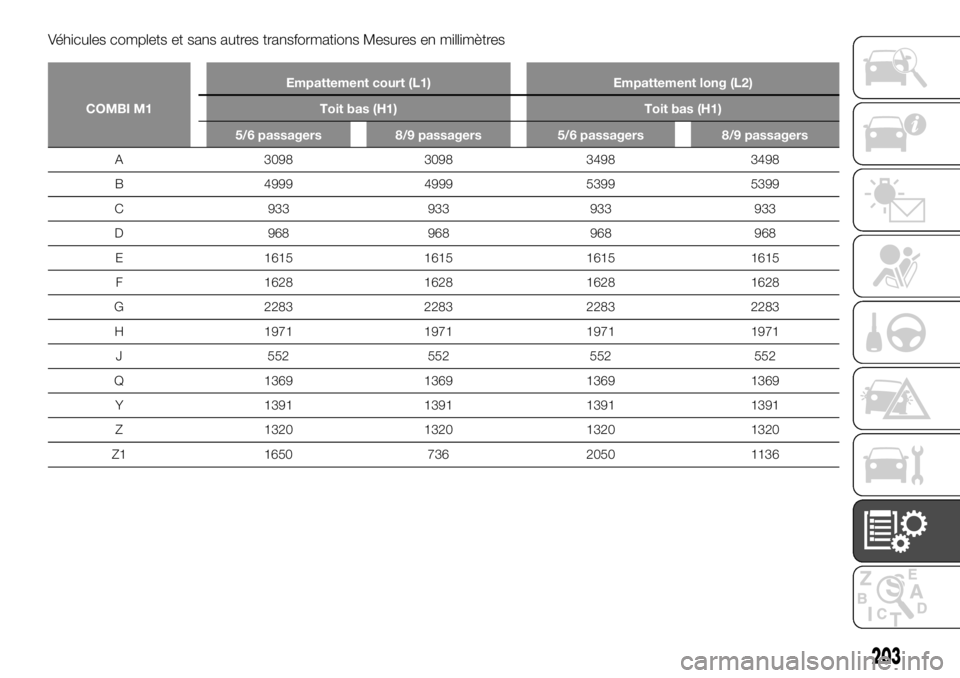

Véhicules complets et sans autres transformations Mesures en millimètres
COMBI M1Empattement court (L1) Empattement long (L2)
Toit bas (H1) Toit bas (H1)
5/6 passagers 8/9 passagers 5/6 passagers 8/9 passagers
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
203

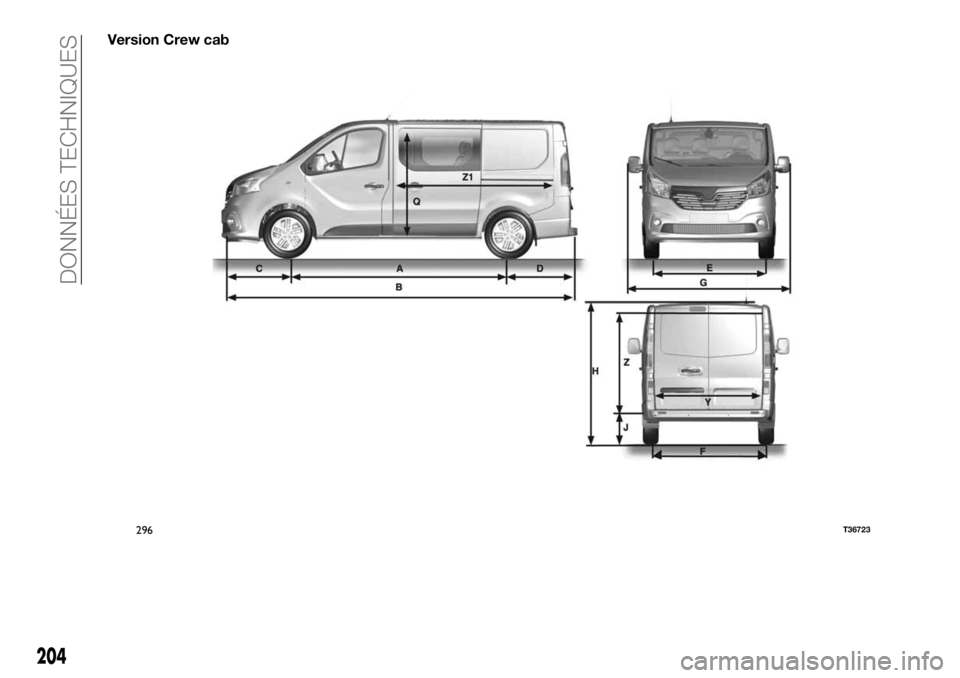

Version Crew cab
296T36723
204
DONNÉES TECHNIQUES

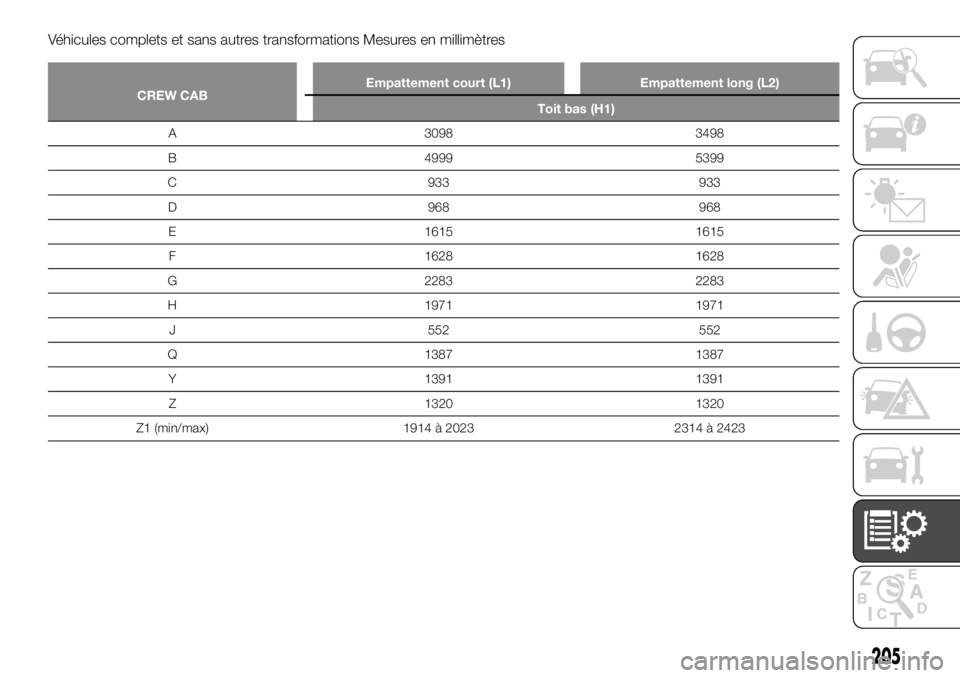

Véhicules complets et sans autres transformations Mesures en millimètres
CREW CABEmpattement court (L1) Empattement long (L2)
Toit bas (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914à 2023 2314 à 2423
205

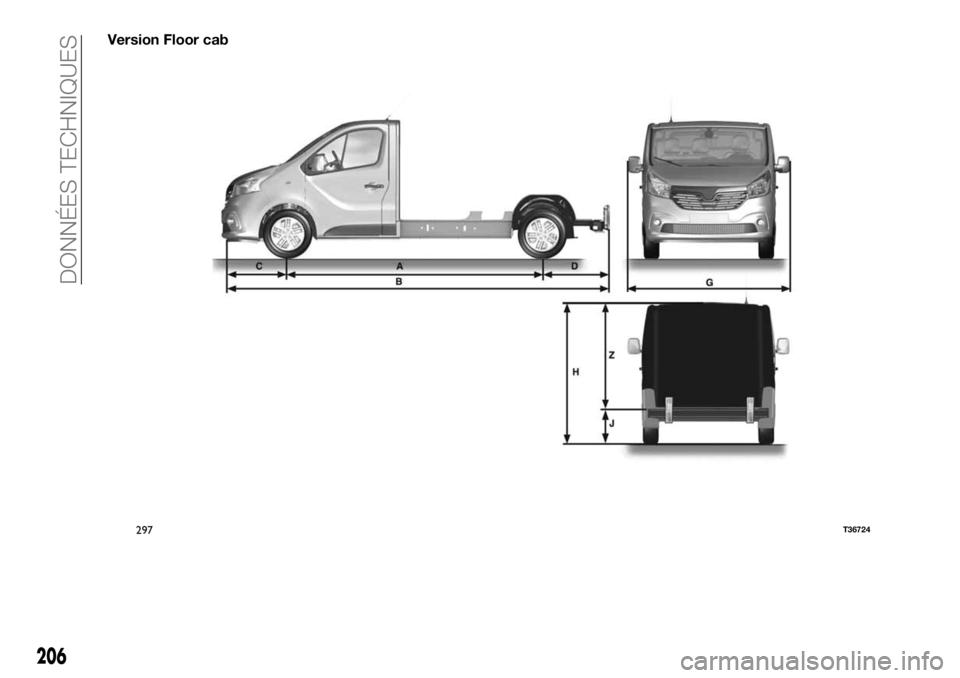

Version Floor cab
297T36724
206

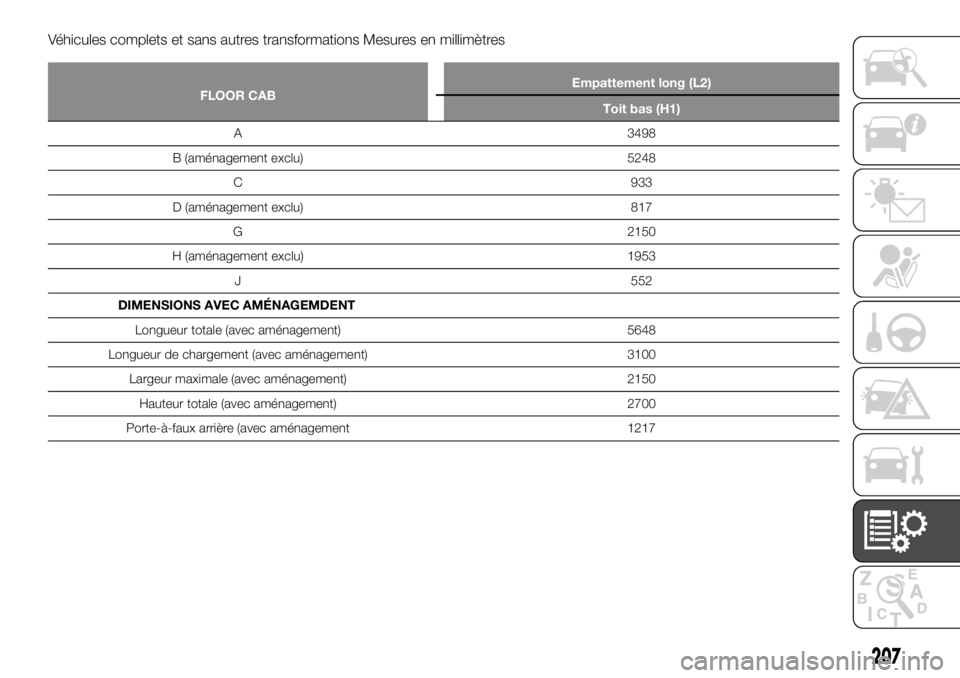

DONNÉES TECHNIQUES

Véhicules complets et sans autres transformations Mesures en millimètres
FLOOR CABEmpattement long (L2)
Toit bas (H1)
A 3498
B (aménagement exclu) 5248
C 933
D (aménagement exclu) 817
G 2150
H (aménagement exclu) 1953
J 552
DIMENSIONS AVEC AMÉNAGEMDENT
Longueur totale (avec aménagement) 5648
Longueur de chargement (avec aménagement) 3100
Largeur maximale (avec aménagement) 2150
Hauteur totale (avec aménagement) 2700
Porte-à-faux arrière (avec aménagement 1217
207

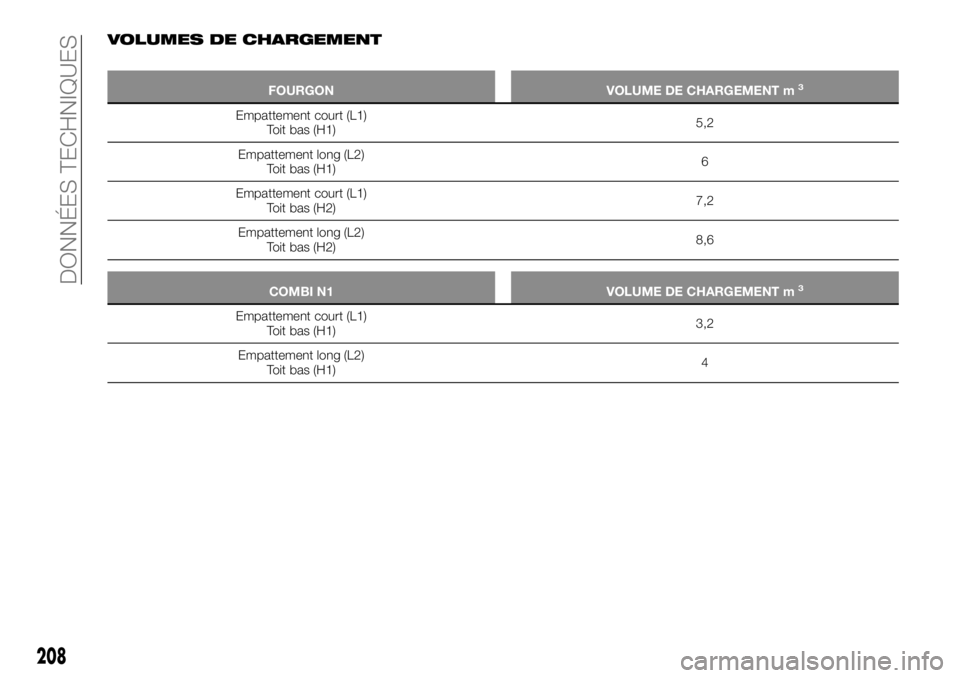

VOLUMES DE CHARGEMENT
FOURGON VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)5,2
Empattement long (L2)
Toit bas (H1)6
Empattement court (L1)
Toit bas (H2)7,2
Empattement long (L2)
Toit bas (H2)8,6
COMBI N1 VOLUME DE CHARGEMENT m3
Empattement court (L1)
Toit bas (H1)3,2
Empattement long (L2)
Toit bas (H1)4
208
