FIAT TALENTO 2019 Notice d'entretien (in French)

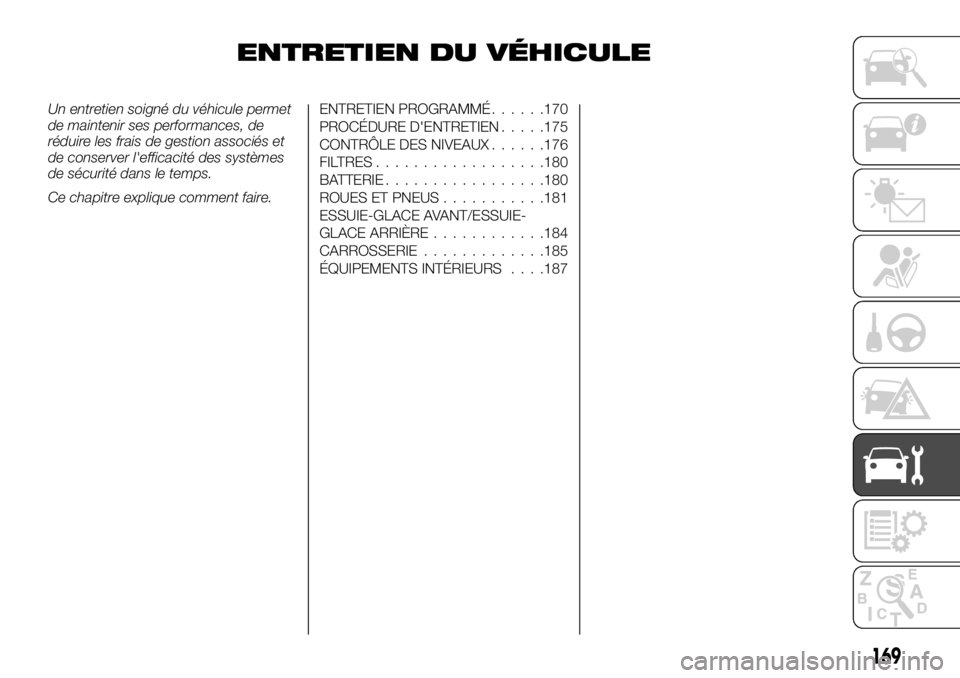

ENTRETIEN DU VÉHICULE
Un entretien soigné du véhicule permet
de maintenir ses performances, de
réduire les frais de gestion associés et
de conserver l'efficacité des systèmes
de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......170
PROCÉDURE D'ENTRETIEN.....175
CONTRÔLE DES NIVEAUX......176
FILTRES..................180
BATTERIE.................180
ROUES ET PNEUS...........181
ESSUIE-GLACE AVANT/ESSUIE-
GLACE ARRIÈRE............184
CARROSSERIE.............185
ÉQUIPEMENTS INTÉRIEURS. . . .187
169

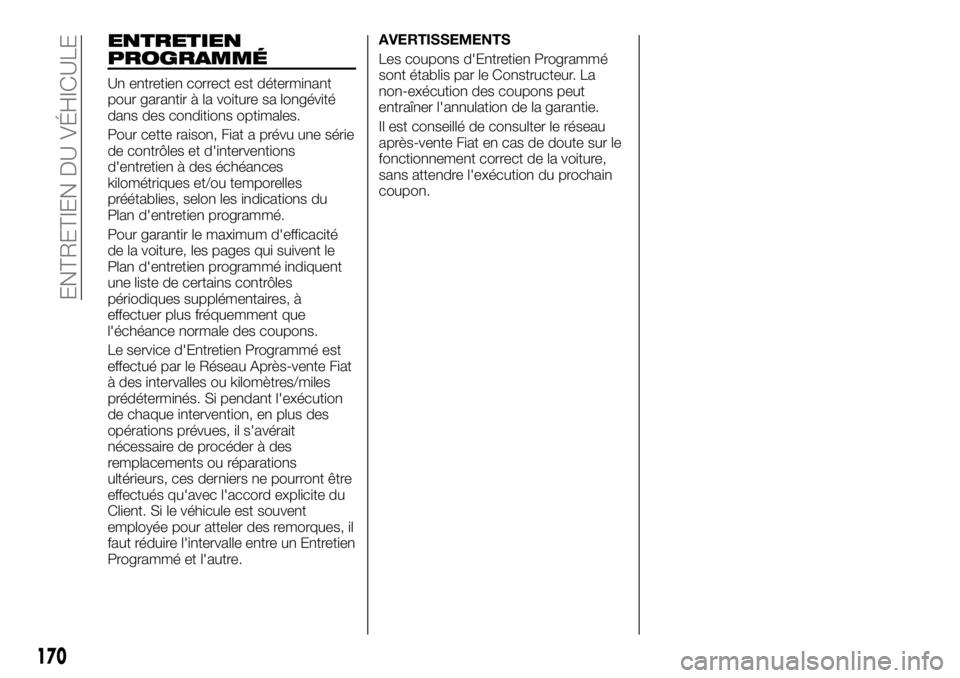

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et/ou temporelles
préétablies, selon les indications du
Plan d'entretien programmé.
Pour garantir le maximum d'efficacité
de la voiture, les pages qui suivent le
Plan d'entretien programmé indiquent
une liste de certains contrôles
périodiques supplémentaires, à
effectuer plus fréquemment que
l'échéance normale des coupons.
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si le véhicule est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de consulter le réseau
après-vente Fiat en cas de doute sur le
fonctionnement correct de la voiture,
sans attendre l'exécution du prochain
coupon.
170
ENTRETIEN DU VÉHICULE

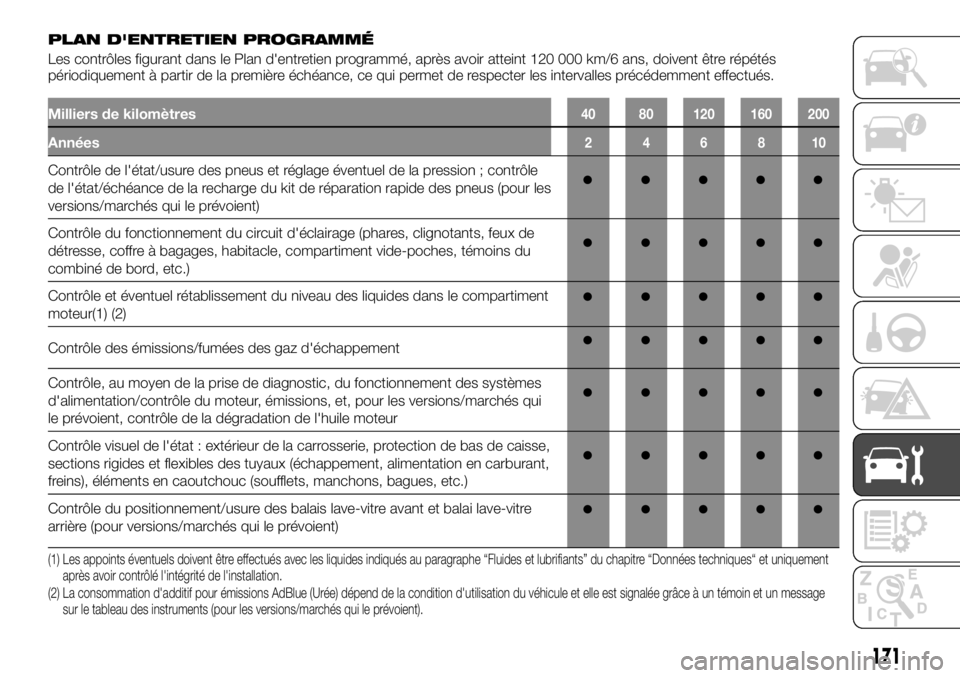

PLAN D'ENTRETIEN PROGRAMMÉ
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 120 000 km/6 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres40 80 120 160 200
Années246810
Contrôle de l'état/usure des pneus et réglage éventuel de la pression ; contrôle
de l'état/échéance de la recharge du kit de réparation rapide des pneus (pour les
versions/marchés qui le prévoient)
Contrôle du fonctionnement du circuit d'éclairage (phares, clignotants, feux de
détresse, coffre à bagages, habitacle, compartiment vide-poches, témoins du
combiné de bord, etc.)
Contrôle et éventuel rétablissement du niveau des liquides dans le compartiment
moteur(1) (2)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de la prise de diagnostic, du fonctionnement des systèmes
d'alimentation/contrôle du moteur, émissions, et, pour les versions/marchés qui
le prévoient, contrôle de la dégradation de l'huile moteur
Contrôle visuel de l'état : extérieur de la carrosserie, protection de bas de caisse,
sections rigides et flexibles des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons, bagues, etc.)
Contrôle du positionnement/usure des balais lave-vitre avant et balai lave-vitre
arrière (pour versions/marchés qui le prévoient)
(1) Les appoints éventuels doivent être effectués avec les liquides indiqués au paragraphe “Fluides et lubrifiants” du chapitre “Données techniques“ et uniquement
après avoir contrôlé l'intégrité de l'installation.
(2) La consommation d'additif pour émissions AdBlue (Urée) dépend de la condition d'utilisation du véhicule et elle est signalée grâce à un témoin et un message
sur le tableau des instruments (pour les versions/marchés qui le prévoient).
171

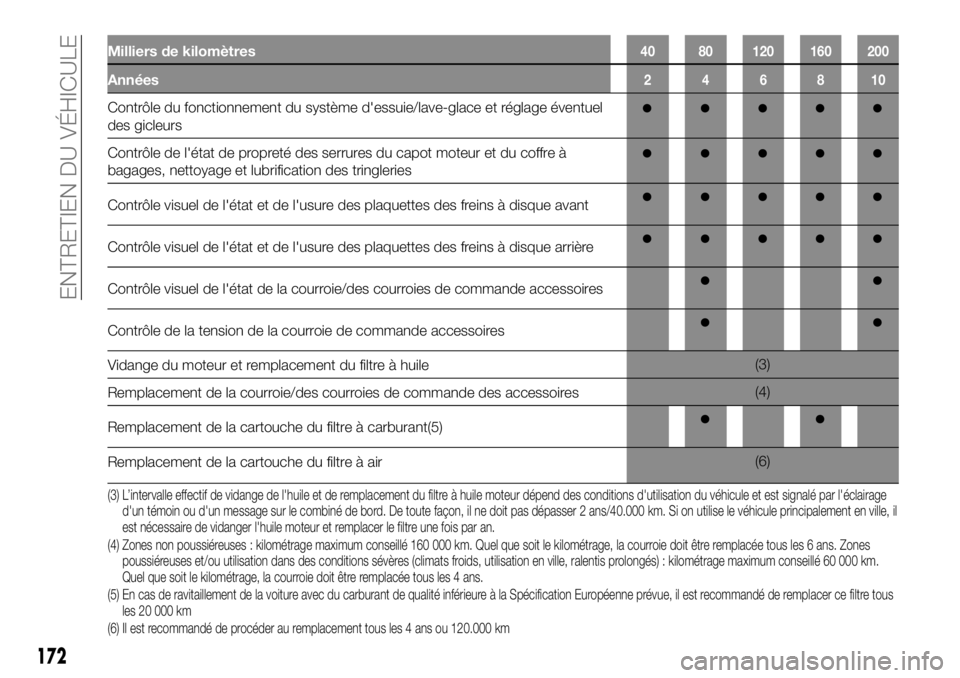

Milliers de kilomètres40 80 120 160 200
Années246810
Contrôle du fonctionnement du système d'essuie/lave-glace et réglage éventuel
des gicleurs
Contrôle de l'état de propreté des serrures du capot moteur et du coffre à
bagages, nettoyage et lubrification des tringleries
Contrôle visuel de l'état et de l'usure des plaquettes des freins à disque avant
Contrôle visuel de l'état et de l'usure des plaquettes des freins à disque arrière
Contrôle visuel de l'état de la courroie/des courroies de commande accessoires
Contrôle de la tension de la courroie de commande accessoires
Vidange du moteur et remplacement du filtre à huile(3)
Remplacement de la courroie/des courroies de commande des accessoires(4)
Remplacement de la cartouche du filtre à carburant(5)
Remplacement de la cartouche du filtre à air(6)
(3) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation du véhicule et est signalé par l'éclairage
d'un témoin ou d'un message sur le combiné de bord. De toute façon, il ne doit pas dépasser 2 ans/40.000 km. Si on utilise le véhicule principalement en ville, il
est nécessaire de vidanger l'huile moteur et remplacer le filtre une fois par an.
(4) Zones non poussiéreuses : kilométrage maximum conseillé 160 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. Zones
poussiéreuses et/ou utilisation dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) : kilométrage maximum conseillé 60 000 km.
Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(5) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est recommandé de remplacer ce filtre tous
les 20 000 km
(6) Il est recommandé de procéder au remplacement tous les 4 ans ou 120.000 km
172
ENTRETIEN DU VÉHICULE

Milliers de kilomètres40 80 120 160 200
Années246810
Vidange du liquide de freins(6)
Vidange du liquide de refroidissement du moteur(7)
Remplacement du filtre d'habitacle
(6) Il est recommandé de procéder au remplacement tous les 4 ans ou 120.000 km
(7) Il est recommandé de procéder au remplacement tous les 6 ans ou 160.000 km
173

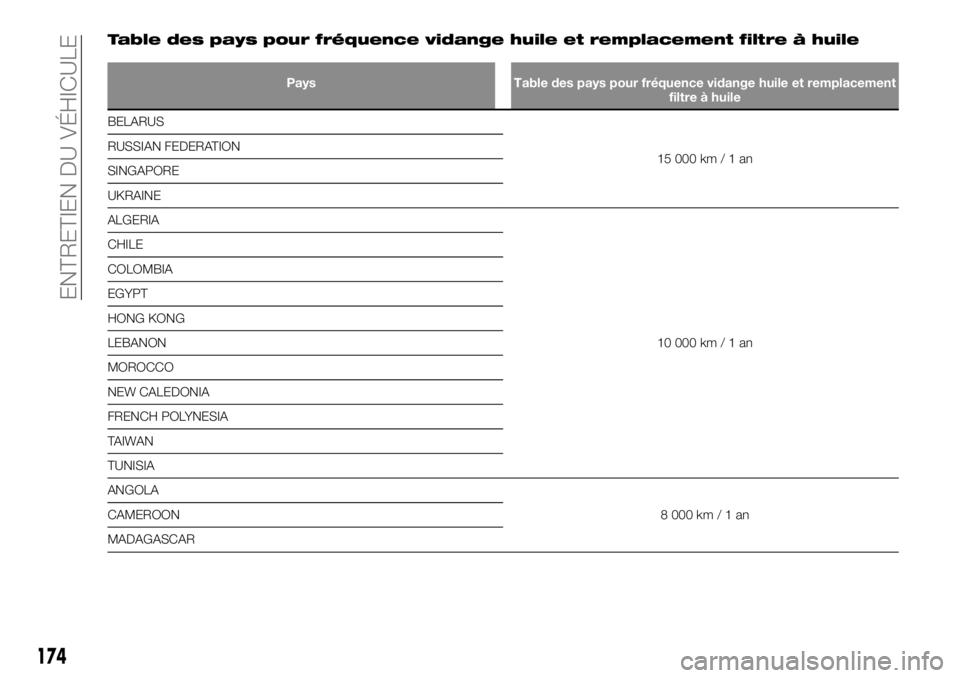

Table des pays pour fréquence vidange huile et remplacement filtre à huile
Pays Table des pays pour fréquence vidange huile et remplacement
filtre à huile
BELARUS
15 00
0km/1an RUSSIAN FEDERATION
SINGAPORE
UKRAINE
ALGERIA
10000km/1an CHILE
COLOMBIA
EGYPT
HONG KONG
LEBANON
MOROCCO
NEW CALEDONIA
FRENCH POLYNESIA
TAIWAN
TUNISIA
ANGOLA
8000km/1an CAMEROON
MADAGASCAR
174
ENTRETIEN DU VÉHICULE

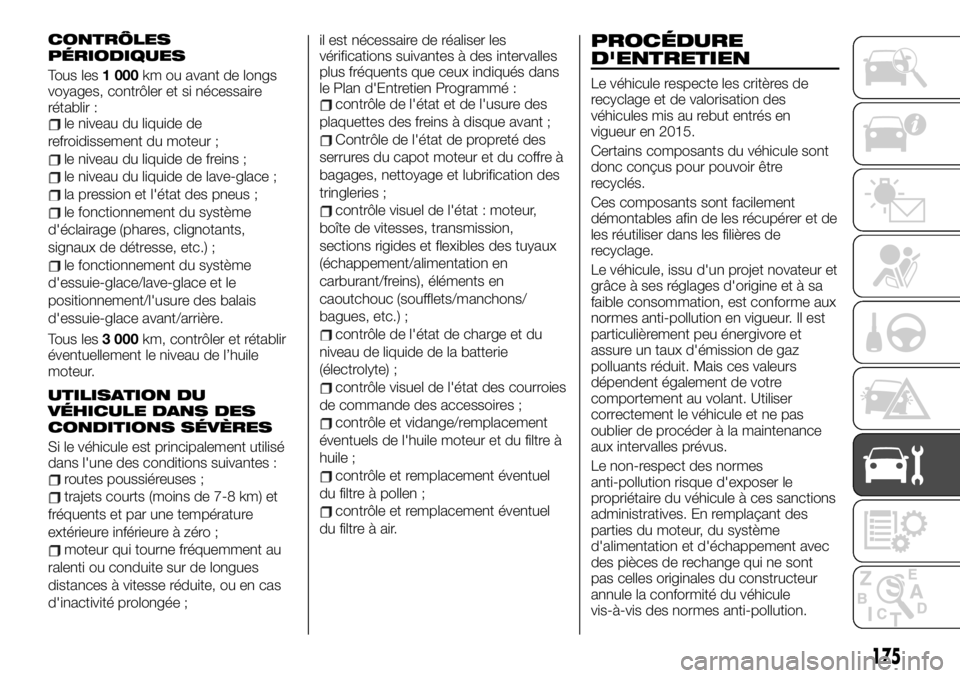

CONTRÔLES
PÉRIODIQUES
Tous les1 000km ou avant de longs
voyages, contrôler et si nécessaire
rétablir :
le niveau du liquide de
refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide de lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
le fonctionnement du système
d'essuie-glace/lave-glace et le
positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les3 000km, contrôler et rétablir
éventuellement le niveau de l’huile
moteur.
UTILISATION DU
VÉHICULE DANS DES
CONDITIONS SÉVÈRES
Si le véhicule est principalement utilisé
dans l'une des conditions suivantes :
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et
fréquents et par une température
extérieure inférieure à zéro ;
moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
Contrôle de l'état de propreté des
serrures du capot moteur et du coffre à
bagages, nettoyage et lubrification des
tringleries ;
contrôle visuel de l'état : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux
(échappement/alimentation en
carburant/freins), éléments en
caoutchouc (soufflets/manchons/
bagues, etc.) ;
contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
contrôle visuel de l'état des courroies
de commande des accessoires ;
contrôle et vidange/remplacement
éventuels de l'huile moteur et du filtre à
huile ;
contrôle et remplacement éventuel
du filtre à pollen ;
contrôle et remplacement éventuel
du filtre à air.
PROCÉDURE
D'ENTRETIEN
Le véhicule respecte les critères de
recyclage et de valorisation des
véhicules mis au rebut entrés en
vigueur en 2015.
Certains composants du véhicule sont
donc conçus pour pouvoir être
recyclés.
Ces composants sont facilement
démontables afin de les récupérer et de
les réutiliser dans les filières de
recyclage.
Le véhicule, issu d'un projet novateur et
grâce à ses réglages d'origine et à sa
faible consommation, est conforme aux
normes anti-pollution en vigueur. Il est
particulièrement peu énergivore et
assure un taux d'émission de gaz
polluants réduit. Mais ces valeurs
dépendent également de votre
comportement au volant. Utiliser
correctement le véhicule et ne pas
oublier de procéder à la maintenance
aux intervalles prévus.
Le non-respect des normes
anti-pollution risque d'exposer le
propriétaire du véhicule à ces sanctions
administratives. En remplaçant des
parties du moteur, du système
d'alimentation et d'échappement avec
des pièces de rechange qui ne sont
pas celles originales du constructeur
annule la conformité du véhicule
vis-à-vis des normes anti-pollution.
175

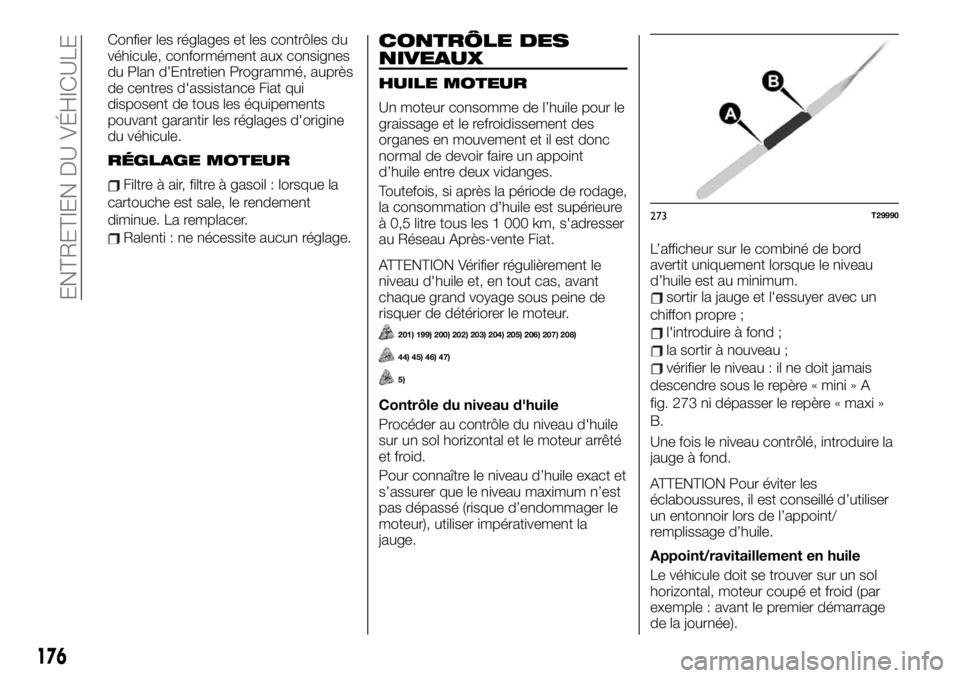

Confier les réglages et les contrôles du
véhicule, conformément aux consignes
du Plan d’Entretien Programmé, auprès
de centres d'assistance Fiat qui
disposent de tous les équipements
pouvant garantir les réglages d'origine
du véhicule.
RÉGLAGE MOTEUR
Filtre à air, filtre à gasoil : lorsque la
cartouche est sale, le rendement
diminue. La remplacer.
Ralenti : ne nécessite aucun réglage.
CONTRÔLE DES
NIVEAUX
HUILE MOTEUR
Un moteur consomme de l’huile pour le
graissage et le refroidissement des
organes en mouvement et il est donc
normal de devoir faire un appoint
d’huile entre deux vidanges.
Toutefois, si après la période de rodage,
la consommation d’huile est supérieure
à 0,5 litre tous les 1 000 km, s'adresser
au Réseau Après-vente Fiat.
ATTENTION Vérifier régulièrement le
niveau d'huile et, en tout cas, avant
chaque grand voyage sous peine de
risquer de détériorer le moteur.
201) 199) 200) 202) 203) 204) 205) 206) 207) 208)
44) 45) 46) 47)
5)
Contrôle du niveau d'huile
Procéder au contrôle du niveau d'huile
sur un sol horizontal et le moteur arrêté
et froid.
Pour connaître le niveau d’huile exact et
s’assurer que le niveau maximum n’est
pas dépassé (risque d’endommager le
moteur), utiliser impérativement la
jauge.L’afficheur sur le combiné de bord
avertit uniquement lorsque le niveau
d’huile est au minimum.
sortir la jauge et l'essuyer avec un
chiffon propre ;
l'introduire à fond ;
la sortir à nouveau ;
vérifier le niveau : il ne doit jamais
descendre sous le repère « mini » A
fig. 273 ni dépasser le repère « maxi »
B.
Une fois le niveau contrôlé, introduire la
jauge à fond.
ATTENTION Pour éviter les
éclaboussures, il est conseillé d’utiliser
un entonnoir lors de l’appoint/
remplissage d’huile.
Appoint/ravitaillement en huile
Le véhicule doit se trouver sur un sol
horizontal, moteur coupé et froid (par
exemple : avant le premier démarrage
de la journée).
273T29990
176
ENTRETIEN DU VÉHICULE

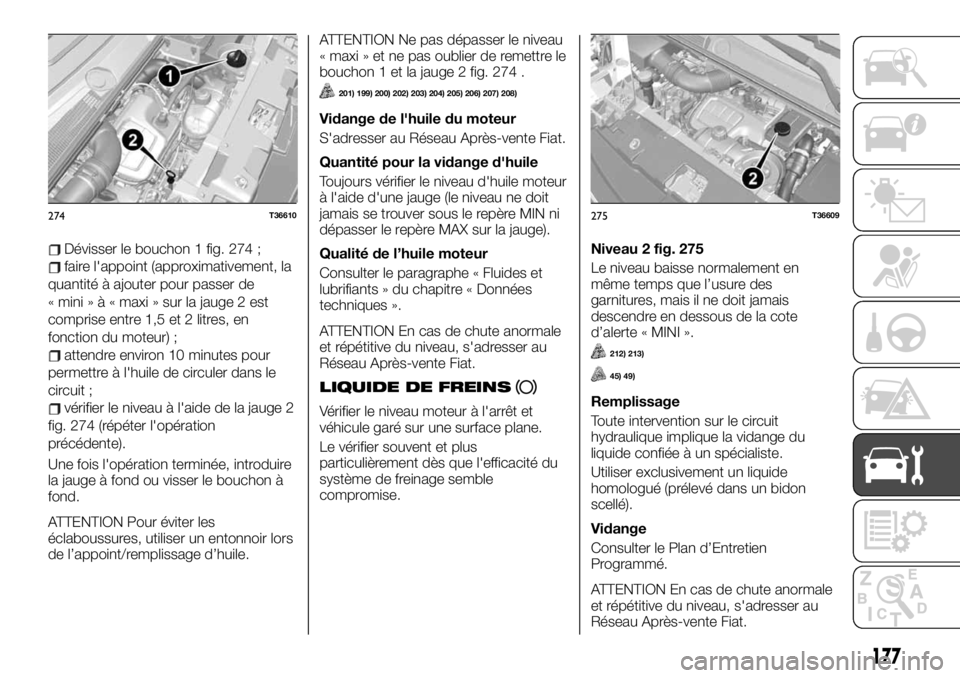

Dévisser le bouchon 1 fig. 274 ;
faire l'appoint (approximativement, la
quantité à ajouter pour passer de
«mini»à«maxi » sur la jauge 2 est
comprise entre 1,5 et 2 litres, en
fonction du moteur) ;
attendre environ 10 minutes pour
permettre à l'huile de circuler dans le
circuit ;
vérifier le niveau à l'aide de la jauge 2
fig. 274 (répéter l'opération
précédente).
Une fois l'opération terminée, introduire
la jauge à fond ou visser le bouchon à
fond.
ATTENTION Pour éviter les
éclaboussures, utiliser un entonnoir lors
de l’appoint/remplissage d’huile.ATTENTION Ne pas dépasser le niveau
« maxi » et ne pas oublier de remettre le
bouchon 1 et la jauge 2 fig. 274 .
201) 199) 200) 202) 203) 204) 205) 206) 207) 208)
Vidange de l'huile du moteur
S'adresser au Réseau Après-vente Fiat.
Quantité pour la vidange d'huile
Toujours vérifier le niveau d'huile moteur
à l'aide d'une jauge (le niveau ne doit
jamais se trouver sous le repère MIN ni
dépasser le repère MAX sur la jauge).
Qualité de l’huile moteur
Consulter le paragraphe « Fluides et
lubrifiants » du chapitre « Données
techniques ».
ATTENTION En cas de chute anormale
et répétitive du niveau, s'adresser au
Réseau Après-vente Fiat.
LIQUIDE DE FREINS
Vérifier le niveau moteur à l'arrêt et
véhicule garé sur une surface plane.
Le vérifier souvent et plus
particulièrement dès que l'efficacité du
système de freinage semble
compromise.Niveau 2 fig. 275
Le niveau baisse normalement en
même temps que l’usure des
garnitures, mais il ne doit jamais
descendre en dessous de la cote
d’alerte « MINI ».
212) 213)
45) 49)
Remplissage
Toute intervention sur le circuit
hydraulique implique la vidange du
liquide confiée à un spécialiste.
Utiliser exclusivement un liquide
homologué (prélevé dans un bidon
scellé).
Vidange
Consulter le Plan d’Entretien
Programmé.
ATTENTION En cas de chute anormale
et répétitive du niveau, s'adresser au
Réseau Après-vente Fiat.
274T36610275T36609
177

LIQUIDE DE
REFROIDISSEMENT
Moteur coupé et véhicule sur une
surface plane, le niveau à froid doit se
trouver entre les repères « MINI » et
« MAXI » présents sur le réservoir du
liquide de refroidissement 1 fig. 276.
ATTENTION En cas de chute anormale
et répétitive du niveau, s'adresser au
Réseau Après-vente Fiat.
201) 203) 205) 202) 206) 207) 209)
45) 48)
Contrôle du niveau
Vérifier régulièrement le niveau du
liquide de refroidissement (le moteur
pourrait être fortement endommagé en
cas d'absence de liquide de
refroidissement).Le cas échéant, faire l’appoint ; utiliser
uniquement des produits approuvés par
le réseau après-vente Fiat, qui garantit :
la protection antigel ;
une protection anti-corrosion du
circuit de refroidissement.
Vidange
Consulter le Plan d’Entretien
Programmé (dans ce chapitre).
RÉSERVOIR
LAVE-GLACES
201) 204) 206) 202) 207) 210) 211)
45)
Remplissage
Moteur éteint, ouvrir le bouchon 3
fig. 277. Remplir jusqu'à ce que le
liquide soit visible puis remettre le
bouchon en place.
Liquide
Produit lave-glaces (produit antigel en
hiver).
ATTENTION
199)En procédant à l'appoint d'huile,
prendre soin de ne pas faire tomber des
gouttes d'huile sur les parties du moteur
pour éviter tout incendie. Ne pas oublier de
refermer à fond le bouchon pour éviter tout
risque d'incendie dû aux éclaboussures
d'huile sur les parties chaudes du moteur.
200)Si la vidange d'huile a lieu lorsque le
moteur est chaud, faire attention au retour
d'huile pour éviter tout risque de brûlure.
201)Avant toute intervention dans le
compartiment moteur, couper
impérativement le contact (consulter le
paragraphe « Les clés » au chapitre
«Connaissance du véhicule»).
202)Attention en intervenant à proximité
du moteur, celui-ci pourrait être chaud.
Attention également au ventilateur
électrique qui peut se déclencher à tout
moment. Le témoin
a pour but de
rappeler cette condition. Risque de
blessures.
203)Ne pas laisser tourner le moteur dans
un lieu clos : les gaz d'échappement sont
toxiques.
204)En cas d'intervention dans le
compartiment moteur, s'assurer que le
bras des essuie-glace est sur la position
d'arrêt. Risque de blessures.
205)Ne jamais intervenir sur le système de
refroidissement si le moteur est encore
chaud. Risque de brûlures.
206)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
276T36608
277T36607
178
ENTRETIEN DU VÉHICULE
