FIAT TALENTO 2019 Návod k použití a údržbě (in Czech)

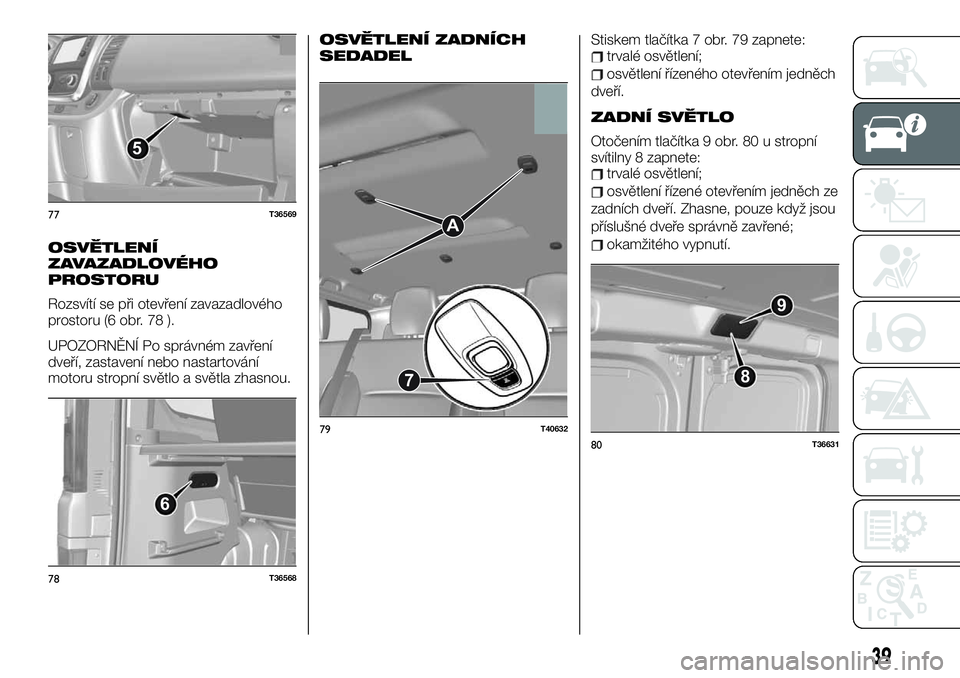

OSVĚTLENÍ
ZAVAZADLOVÉHO
PROSTORU
Rozsvítí se při otevření zavazadlového
prostoru (6 obr. 78 ).
UPOZORNĚNÍ Po správném zavření
dveří, zastavení nebo nastartování
motoru stropní světlo a světla zhasnou.
OSVĚTLENÍ ZADNÍCH
SEDADELStiskem tlačítka 7 obr. 79 zapnete:trvalé osvětlení;
osvětlení řízeného otevřením jedněch
dveří.
ZADNÍ SVĚTLO
Otočením tlačítka 9 obr. 80 u stropní
svítilny 8 zapnete:
trvalé osvětlení;
osvětlení řízené otevřením jedněch ze
zadních dveří. Zhasne, pouze když jsou
příslušné dveře správně zavřené;
okamžitého vypnutí.
5
77T36569
6
78T36568
7A
79T40632
89
80T36631
39

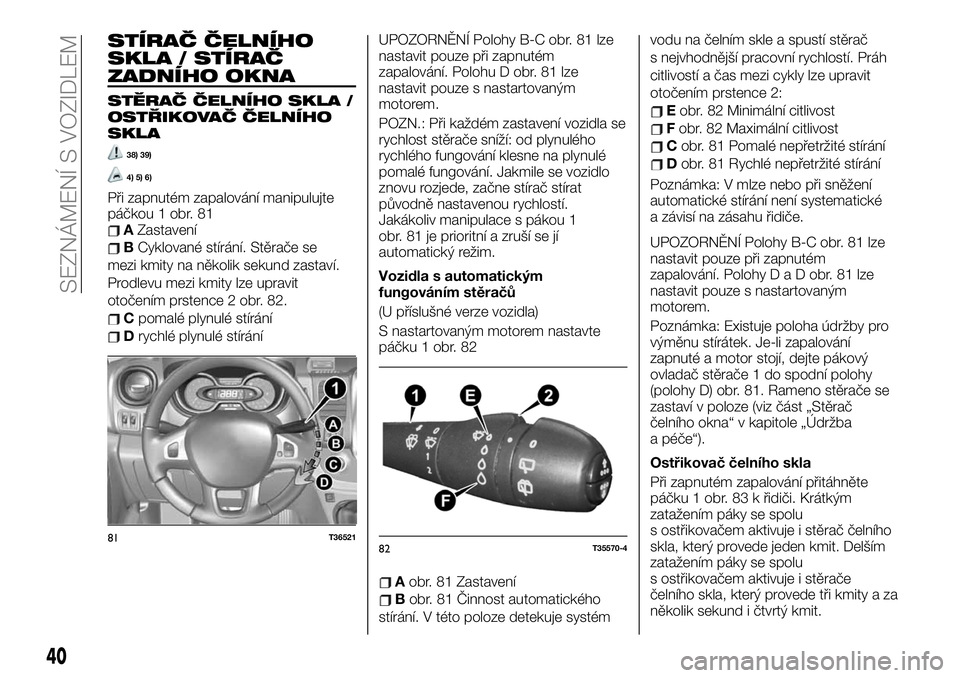

STÍRAČ ČELNÍHO
SKLA / STÍRAČ
ZADNÍHO OKNA
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
38) 39)
4) 5) 6)
Při zapnutém zapalování manipulujte
páčkou 1 obr. 81
AZastavení
BCyklované stírání. Stěrače se
mezi kmity na několik sekund zastaví.
Prodlevu mezi kmity lze upravit
otočením prstence 2 obr. 82.
Cpomalé plynulé stírání
Drychlé plynulé stíráníUPOZORNĚNÍ Polohy B-C obr. 81 lze
nastavit pouze při zapnutém
zapalování. Polohu D obr. 81 lze
nastavit pouze s nastartovaným
motorem.
POZN.: Při každém zastavení vozidla se
rychlost stěrače sníží: od plynulého
rychlého fungování klesne na plynulé
pomalé fungování. Jakmile se vozidlo
znovu rozjede, začne stírač stírat
původně nastavenou rychlostí.
Jakákoliv manipulace s pákou 1
obr. 81 je prioritní a zruší se jí
automatický režim.
Vozidla s automatickým
fungováním stěračů
(U příslušné verze vozidla)
S nastartovaným motorem nastavte
páčku 1 obr. 82
Aobr. 81 Zastavení
Bobr. 81 Činnost automatického
stírání. V této poloze detekuje systémvodu na čelním skle a spustí stěrač
s nejvhodnější pracovní rychlostí. Práh
citlivostí a čas mezi cykly lze upravit
otočením prstence 2:
Eobr. 82 Minimální citlivost
Fobr. 82 Maximální citlivost
Cobr. 81 Pomalé nepřetržité stírání
Dobr. 81 Rychlé nepřetržité stírání
Poznámka: V mlze nebo při sněžení
automatické stírání není systematické
a závisí na zásahu řidiče.
UPOZORNĚNÍ Polohy B-C obr. 81 lze
nastavit pouze při zapnutém
zapalování. PolohyDaDobr.81lze
nastavit pouze s nastartovaným
motorem.
Poznámka: Existuje poloha údržby pro
výměnu stírátek. Je-li zapalování
zapnuté a motor stojí, dejte pákový
ovladač stěrače 1 do spodní polohy
(polohy D) obr. 81. Rameno stěrače se
zastaví v poloze (viz část „Stěrač
čelního okna“ v kapitole „Údržba
a péče“).
Ostřikovač čelního skla
Při zapnutém zapalování přitáhněte
páčku 1 obr. 83 k řidiči. Krátkým
zatažením páky se spolu
s ostřikovačem aktivuje i stěrač čelního
skla, který provede jeden kmit. Delším
zatažením páky se spolu
s ostřikovačem aktivuje i stěrače
čelního skla, který provede tři kmity a za
několik sekund i čtvrtý kmit.
81T3652182T35570-4
40
SEZNÁMENÍ S VOZIDLEM

UPOZORNĚNÍ V případě sněhu nebo
ledu očistěte před zapnutím stěračů
čelní sklo (včetně střední části za
vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek.
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
V každém případě je vyměňte, jakmile
jejich účinnost klesne: přibližně každý
rok. Zkontrolujte, zda v pohybu stěrače
nic nebrání.

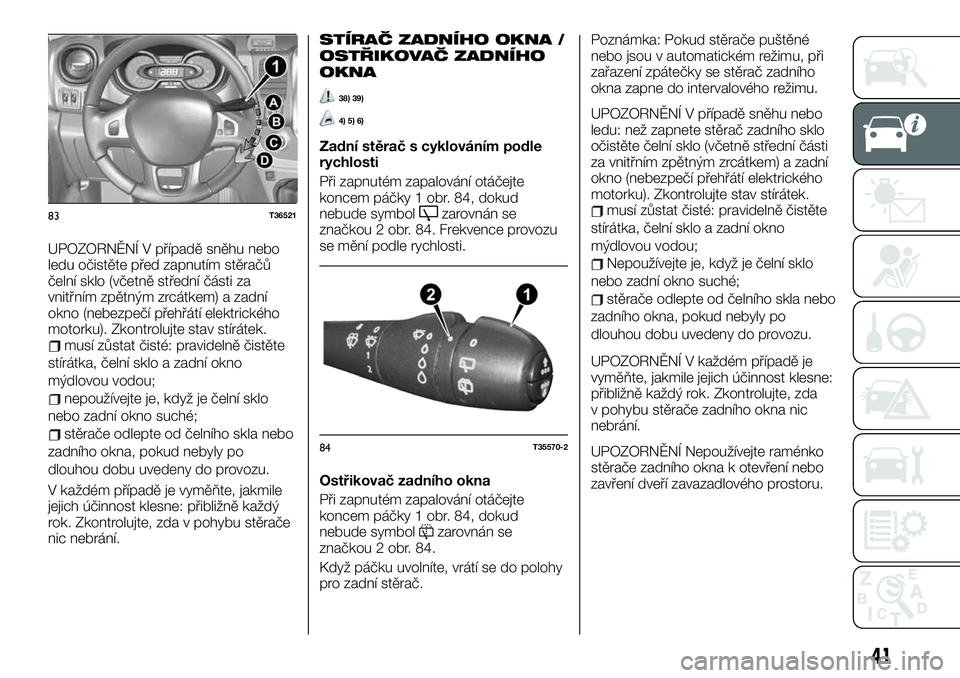

STÍRAČ ZADNÍHO OKNA /
OSTŘIKOVAČ ZADNÍHO
OKNA
38) 39)
4) 5) 6)
Zadní stěrač s cyklováním podle
rychlosti
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 84, dokud
nebude symbol
zarovnán se
značkou 2 obr. 84. Frekvence provozu
se mění podle rychlosti.
Ostřikovač zadního okna
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 84, dokud
nebude symbol
zarovnán se
značkou 2 obr. 84.
Když páčku uvolníte, vrátí se do polohy
pro zadní stěrač.Poznámka: Pokud stěrače puštěné
nebo jsou v automatickém režimu, při
zařazení zpátečky se stěrač zadního
okna zapne do intervalového režimu.
UPOZORNĚNÍ V případě sněhu nebo
ledu: než zapnete stěrač zadního sklo
očistěte čelní sklo (včetně střední části
za vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek.
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
Nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
UPOZORNĚNÍ V každém případě je
vyměňte, jakmile jejich účinnost klesne:
přibližně každý rok. Zkontrolujte, zda
v pohybu stěrače zadního okna nic
nebrání.
UPOZORNĚNÍ Nepoužívejte raménko
stěrače zadního okna k otevření nebo
zavření dveří zavazadlového prostoru.
83T36521
84T35570-2
41

POZOR
38)Před prací v motorovém prostoru
zkontrolujte, zda je páčka stěračů v poloze
A (vypnutí). Nebezpečí poranění.
39)Pokud je nutné očistit sklo, ujistěte se,
že je stěrač vypnutý nebo že je klíček
zapalování na STOP.
40)Před každým zásahem na čelním skle
(mytí vozidla, odmrazování, čištění čelního
skla...) přesuňte páku 1 obr. 81 do polohy
A (zastavení). Nebezpečí poranění a/nebo
poškození vozidla.
41)Před prací v motorovém prostoru
zkontrolujte, zda je konec páky stěrače
zadního okna 1 ve vypnuté poloze 2
obr. 84. Nebezpečí poranění.
UPOZORNĚNÍ
4)Stěrače nepoužívejte pro odstranění
sněhu nebo ledu z čelního okna. Je-li stěrač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se funkcionalita
nezprovozní ani po opětovném sepnutí
klíčku zapalování, obraťte se na
autorizovaný servis Fiat.
5)Nezapínejte stěrače, jsou-li odklopené od
čelního skla.
6)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.

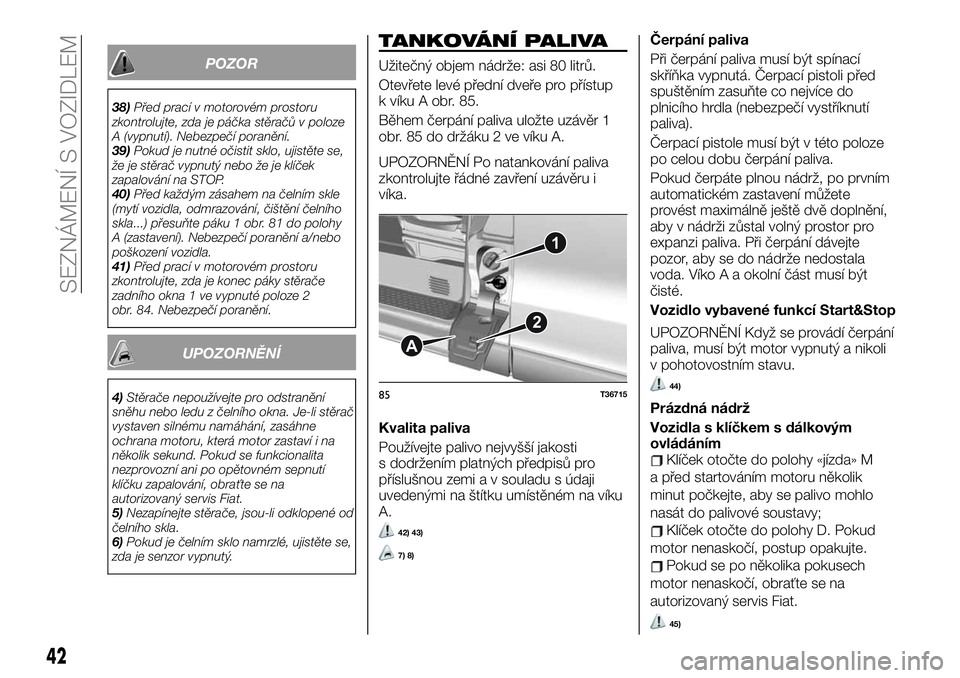

TANKOVÁNÍ PALIVA
Užitečný objem nádrže: asi 80 litrů.
Otevřete levé přední dveře pro přístup
k víku A obr. 85.
Během čerpání paliva uložte uzávěr 1
obr. 85 do držáku 2 ve víku A.
UPOZORNĚNÍ Po natankování paliva
zkontrolujte řádné zavření uzávěru i
víka.
Kvalita paliva
Používejte palivo nejvyšší jakosti
s dodržením platných předpisů pro
příslušnou zemi a v souladu s údaji
uvedenými na štítku umístěném na víku
A.
42) 43)
7) 8)
Čerpání paliva
Při čerpání paliva musí být spínací
skříňka vypnutá. Čerpací pistoli před
spuštěním zasuňte co nejvíce do
plnicího hrdla (nebezpečí vystříknutí
paliva).
Čerpací pistole musí být v této poloze
po celou dobu čerpání paliva.
Pokud čerpáte plnou nádrž, po prvním
automatickém zastavení můžete
provést maximálně ještě dvě doplnění,
aby v nádrži zůstal volný prostor pro
expanzi paliva. Při čerpání dávejte
pozor, aby se do nádrže nedostala
voda. Víko A a okolní část musí být
čisté.
Vozidlo vybavené funkcí Start&Stop
UPOZORNĚNÍ Když se provádí čerpání
paliva, musí být motor vypnutý a nikoli
v pohotovostním stavu.
44)
Prázdná nádrž
Vozidla s klíčkem s dálkovým
ovládáním
Klíček otočte do polohy «jízda» M
a před startováním motoru několik
minut počkejte, aby se palivo mohlo
nasát do palivové soustavy;
Klíček otočte do polohy D. Pokud
motor nenaskočí, postup opakujte.
Pokud se po několika pokusech
motor nenaskočí, obraťte se na
autorizovaný servis Fiat.
45)
1
2
A
85T36715
42
SEZNÁMENÍ S VOZIDLEM

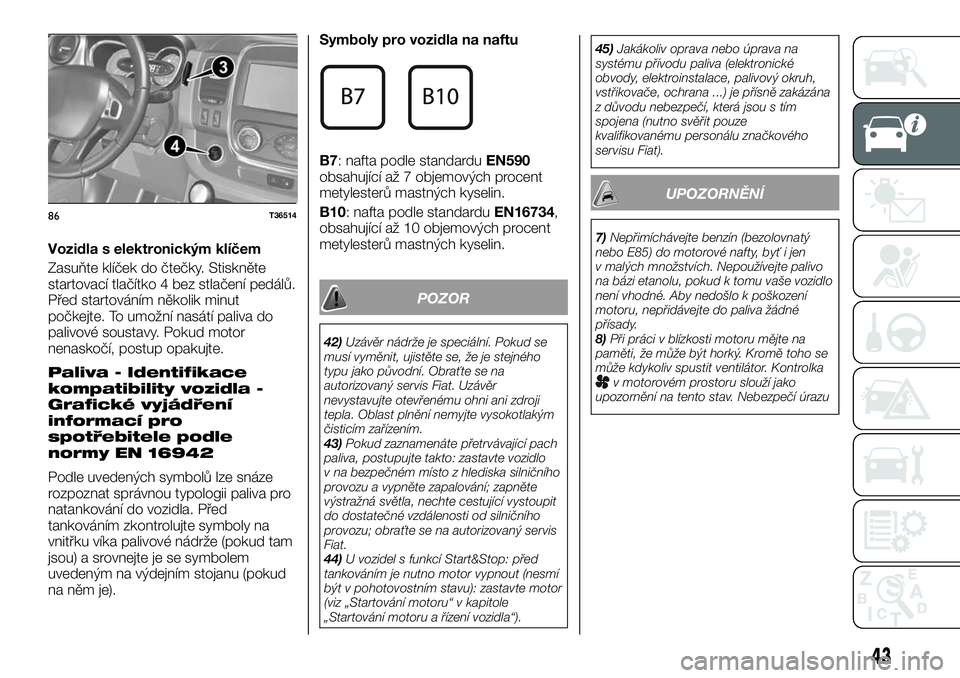

Vozidla s elektronickým klíčem
Zasuňte klíček do čtečky. Stiskněte
startovací tlačítko 4 bez stlačení pedálů.
Před startováním několik minut
počkejte. To umožní nasátí paliva do
palivové soustavy. Pokud motor
nenaskočí, postup opakujte.
Paliva - Identifikace
kompatibility vozidla -
Grafické vyjádření
informací pro
spotřebitele podle
normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla. Před
tankováním zkontrolujte symboly na
vnitřku víka palivové nádrže (pokud tam
jsou) a srovnejte je se symbolem
uvedeným na výdejním stojanu (pokud
na něm je).Symboly pro vozidla na naftu
B7: nafta podle standarduEN590
obsahující až 7 objemových procent
metylesterů mastných kyselin.
B10: nafta podle standarduEN16734,
obsahující až 10 objemových procent
metylesterů mastných kyselin.
POZOR
42)Uzávěr nádrže je speciální. Pokud se
musí vyměnit, ujistěte se, že je stejného
typu jako původní. Obraťte se na
autorizovaný servis Fiat. Uzávěr
nevystavujte otevřenému ohni ani zdroji
tepla. Oblast plnění nemyjte vysokotlakým
čisticím zařízením.
43)Pokud zaznamenáte přetrvávající pach
paliva, postupujte takto: zastavte vozidlo
v na bezpečném místo z hlediska silničního
provozu a vypněte zapalování; zapněte
výstražná světla, nechte cestující vystoupit
do dostatečné vzdálenosti od silničního
provozu; obraťte se na autorizovaný servis
Fiat.
44)U vozidel s funkcí Start&Stop: před
tankováním je nutno motor vypnout (nesmí
být v pohotovostním stavu): zastavte motor
(viz „Startování motoru“ v kapitole
„Startování motoru a řízení vozidla“).45)Jakákoliv oprava nebo úprava na
systému přívodu paliva (elektronické
obvody, elektroinstalace, palivový okruh,
vstřikovače, ochrana ...) je přísně zakázána
z důvodu nebezpečí, která jsou s tím
spojena (nutno svěřit pouze
kvalifikovanému personálu značkového
servisu Fiat).
UPOZORNĚNÍ
7)Nepřimíchávejte benzín (bezolovnatý
nebo E85) do motorové nafty, byť i jen
v malých množstvích. Nepoužívejte palivo
na bázi etanolu, pokud k tomu vaše vozidlo
není vhodné. Aby nedošlo k poškození
motoru, nepřidávejte do paliva žádné
přísady.
8)Při práci v blízkosti motoru mějte na
paměti, že může být horký. Kromě toho se
může kdykoliv spustit ventilátor. Kontrolka
v motorovém prostoru slouží jako
upozornění na tento stav. Nebezpečí úrazu
86T36514
43

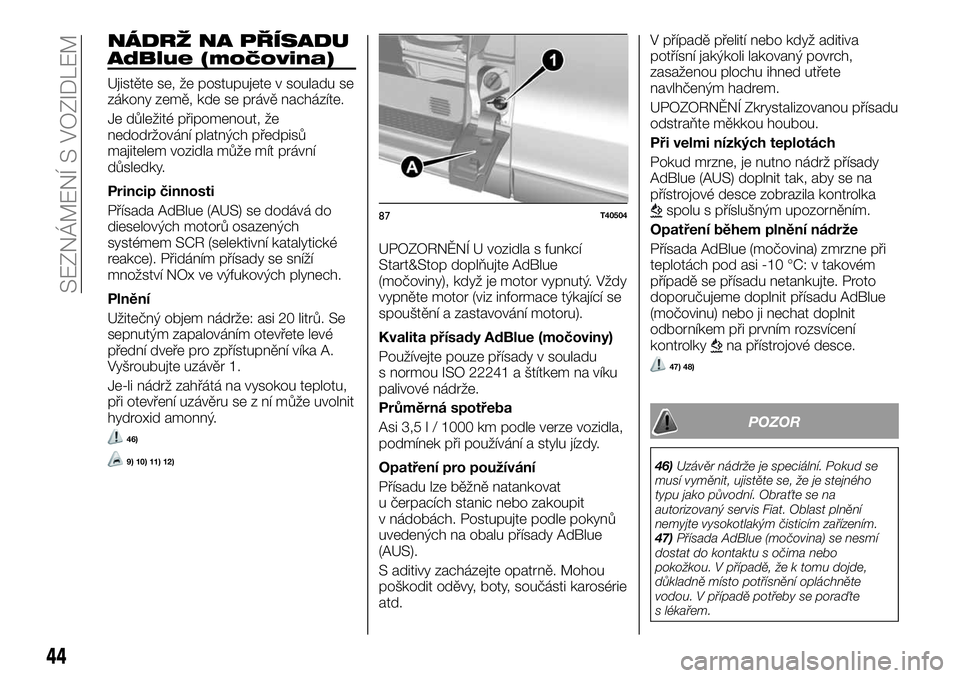

NÁDRŽ NA PŘÍSADU
AdBlue (močovina)
Ujistěte se, že postupujete v souladu se
zákony země, kde se právě nacházíte.
Je důležité připomenout, že
nedodržování platných předpisů
majitelem vozidla může mít právní
důsledky.
Princip činnosti
Přísada AdBlue (AUS) se dodává do
dieselových motorů osazených
systémem SCR (selektivní katalytické
reakce). Přidáním přísady se sníží
množství NOx ve výfukových plynech.
Plnění
Užitečný objem nádrže: asi 20 litrů. Se
sepnutým zapalováním otevřete levé
přední dveře pro zpřístupnění víka A.
Vyšroubujte uzávěr 1.
Je-li nádrž zahřátá na vysokou teplotu,
při otevření uzávěru se z ní může uvolnit
hydroxid amonný.
46)
9) 10) 11) 12)
UPOZORNĚNÍ U vozidla s funkcí
Start&Stop doplňujte AdBlue
(močoviny), když je motor vypnutý. Vždy
vypněte motor (viz informace týkající se
spouštění a zastavování motoru).
Kvalita přísady AdBlue (močoviny)
Používejte pouze přísady v souladu
s normou ISO 22241 a štítkem na víku
palivové nádrže.
Průměrná spotřeba
Asi 3,5 l / 1000 km podle verze vozidla,
podmínek při používání a stylu jízdy.
Opatření pro používání
Přísadu lze běžně natankovat
u čerpacích stanic nebo zakoupit
v nádobách. Postupujte podle pokynů
uvedených na obalu přísady AdBlue
(AUS).
S aditivy zacházejte opatrně. Mohou
poškodit oděvy, boty, součásti karosérie
atd.V případě přelití nebo když aditiva
potřísní jakýkoli lakovaný povrch,
zasaženou plochu ihned utřete
navlhčeným hadrem.
UPOZORNĚNÍ Zkrystalizovanou přísadu
odstraňte měkkou houbou.
Při velmi nízkých teplotách
Pokud mrzne, je nutno nádrž přísady
AdBlue (AUS) doplnit tak, aby se na
přístrojové desce zobrazila kontrolka
spolu s příslušným upozorněním.
Opatření během plnění nádrže
Přísada AdBlue (močovina) zmrzne při
teplotách pod asi -10 °C: v takovém
případě se přísadu netankujte. Proto
doporučujeme doplnit přísadu AdBlue
(močovinu) nebo ji nechat doplnit
odborníkem při prvním rozsvícení
kontrolky
na přístrojové desce.
47) 48)
POZOR
46)Uzávěr nádrže je speciální. Pokud se
musí vyměnit, ujistěte se, že je stejného
typu jako původní. Obraťte se na
autorizovaný servis Fiat. Oblast plnění
nemyjte vysokotlakým čisticím zařízením.
47)Přísada AdBlue (močovina) se nesmí
dostat do kontaktu s očima nebo
pokožkou. V případě, že k tomu dojde,
důkladně místo potřísnění opláchněte
vodou. V případě potřeby se poraďte
s lékařem.
87T40504
44
SEZNÁMENÍ S VOZIDLEM

48)U vozidel s funkcí Start&Stop: před
natankováním AdBlue je nutno motor
vypnout (nesmí být v pohotovostním
stavu): zastavte motor (viz „Startování
motoru“ v kapitole „Startování motoru
a řízení vozidla“).
UPOZORNĚNÍ
9)Na žádné části systému není povoleno
dělat jakékoli úpravy. Aby se vyloučila
možná poškození, smí do systému
zasahovat pouze kvalifikovaný personál
značkového servisu Fiat.
10)Při zobrazení příslušného upozornění si
přečtěte pokyny pro dolití a doplňte do
nádrže přísadu AdBlue (močovinu)
(minimálně 10 litrů). Nebezpečí nemožnosti
pokračovat v jízdě.
11)Po naplnění nádrže přísadou AdBlue
(močovinou) zkontrolujte, zda uzávěr a víko
jsou zavřené, nastartujte motor
a POČKEJTE 10 sekund se stojícím
vozidlem a nastartovaným motorem, než se
znovu rozjedete. Pokud tento pokyn
nedodržíte, bude naplnění nádrže
detekováno automaticky až po několika
desítkách minut jízdy. Příslušné hlášení
a/nebo kontrolky budou nadále zobrazené,
dokud systém nedetekuje doplnění nádrže.
12)Není povoleno upravovat žádnou část
systému. Aby se vyloučila možná
poškození, smí do systému zasahovat
pouze kvalifikovaný personál
autorizovaného servisu Fiat.

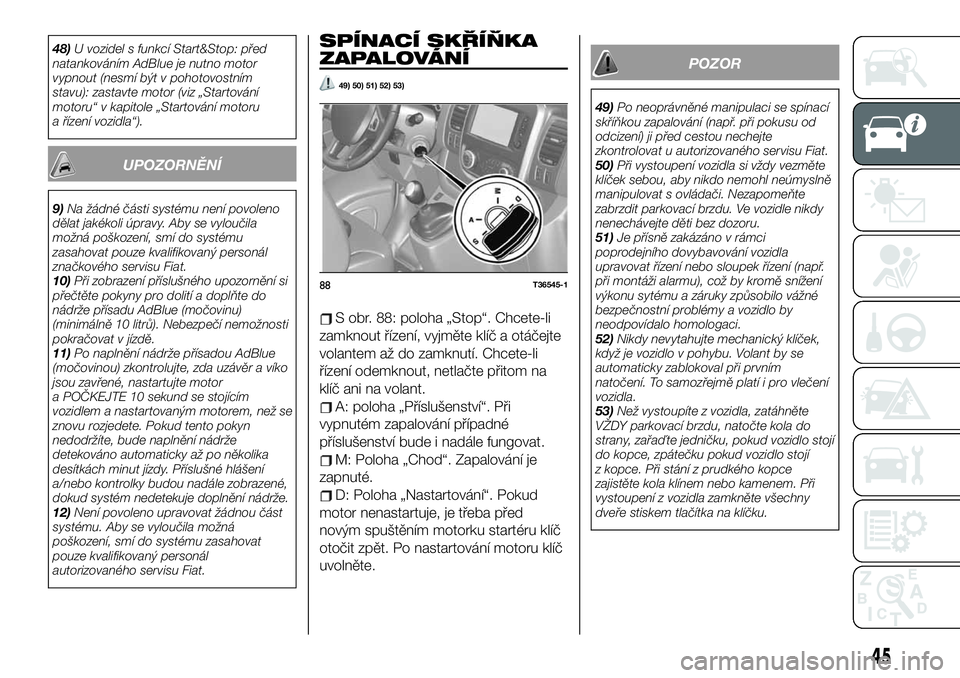

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
49) 50) 51) 52) 53)
S obr. 88: poloha „Stop“. Chcete-li
zamknout řízení, vyjměte klíč a otáčejte
volantem až do zamknutí. Chcete-li
řízení odemknout, netlačte přitom na
klíč ani na volant.
A: poloha „Příslušenství“. Při
vypnutém zapalování případné
příslušenství bude i nadále fungovat.
M: Poloha „Chod“. Zapalování je
zapnuté.
D: Poloha „Nastartování“. Pokud
motor nenastartuje, je třeba před
novým spuštěním motorku startéru klíč
otočit zpět. Po nastartování motoru klíč
uvolněte.
POZOR
49)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu od
odcizení) ji před cestou nechejte
zkontrolovat u autorizovaného servisu Fiat.
50)Při vystoupení vozidla si vždy vezměte
klíček sebou, aby nikdo nemohl neúmyslně
manipulovat s ovládači. Nezapomeňte
zabrzdit parkovací brzdu. Ve vozidle nikdy
nenechávejte děti bez dozoru.
51)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo sloupek řízení (např.
při montáži alarmu), což by kromě snížení
výkonu sytému a záruky způsobilo vážné
bezpečnostní problémy a vozidlo by
neodpovídalo homologaci.
52)Nikdy nevytahujte mechanický klíček,
když je vozidlo v pohybu. Volant by se
automaticky zablokoval při prvním
natočení. To samozřejmě platí i pro vlečení
vozidla.
53)Než vystoupíte z vozidla, zatáhněte
VŽDY parkovací brzdu, natočte kola do
strany, zařaďte jedničku, pokud vozidlo stojí
do kopce, zpátečku pokud vozidlo stojí
z kopce. Při stání z prudkého kopce
zajistěte kola klínem nebo kamenem. Při
vystoupení z vozidla zamkněte všechny
dveře stiskem tlačítka na klíčku.
88T36545-1
45

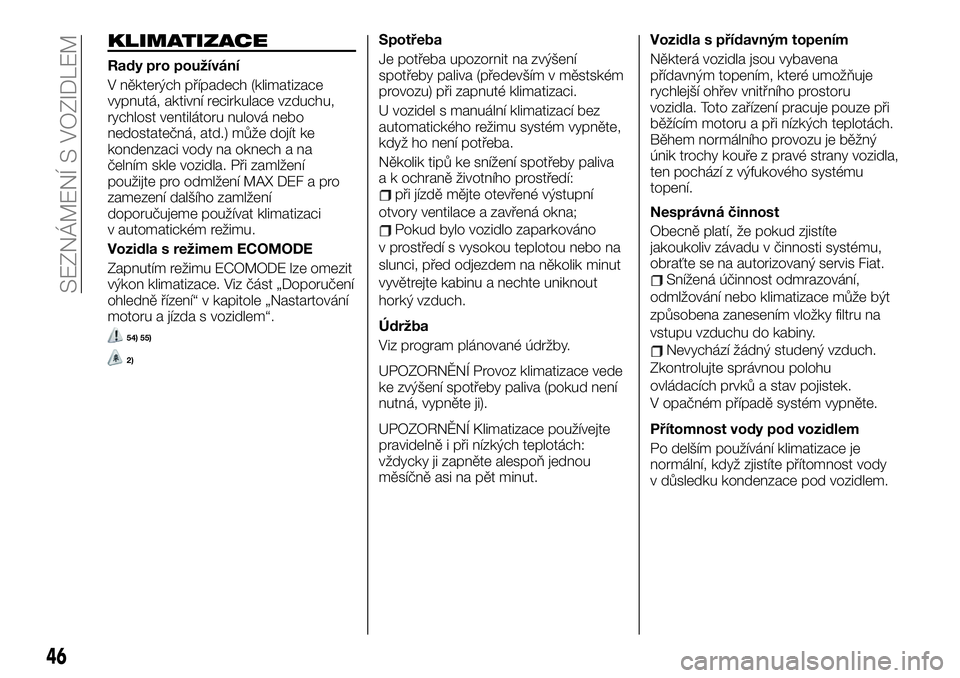

KLIMATIZACE
Rady pro používání
V některých případech (klimatizace
vypnutá, aktivní recirkulace vzduchu,
rychlost ventilátoru nulová nebo
nedostatečná, atd.) může dojít ke
kondenzaci vody na oknech a na
čelním skle vozidla. Při zamlžení
použijte pro odmlžení MAX DEF a pro
zamezení dalšího zamlžení
doporučujeme používat klimatizaci
v automatickém režimu.
Vozidla s režimem ECOMODE
Zapnutím režimu ECOMODE lze omezit
výkon klimatizace. Viz část „Doporučení
ohledně řízení“ v kapitole „Nastartování
motoru a jízda s vozidlem“.
54) 55)
2)
Spotřeba
Je potřeba upozornit na zvýšení
spotřeby paliva (především v městském
provozu) při zapnuté klimatizaci.
U vozidel s manuální klimatizací bez
automatického režimu systém vypněte,
když ho není potřeba.
Několik tipů ke snížení spotřeby paliva
a k ochraně životního prostředí:
při jízdě mějte otevřené výstupní
otvory ventilace a zavřená okna;
Pokud bylo vozidlo zaparkováno
v prostředí s vysokou teplotou nebo na
slunci, před odjezdem na několik minut
vyvětrejte kabinu a nechte uniknout
horký vzduch.
Údržba
Viz program plánované údržby.
UPOZORNĚNÍ Provoz klimatizace vede
ke zvýšení spotřeby paliva (pokud není
nutná, vypněte ji).
UPOZORNĚNÍ Klimatizace používejte
pravidelně i při nízkých teplotách:
vždycky ji zapněte alespoň jednou
měsíčně asi na pět minut.Vozidla s přídavným topením
Některá vozidla jsou vybavena
přídavným topením, které umožňuje
rychlejší ohřev vnitřního prostoru
vozidla. Toto zařízení pracuje pouze při
běžícím motoru a při nízkých teplotách.
Během normálního provozu je běžný
únik trochy kouře z pravé strany vozidla,
ten pochází z výfukového systému
topení.
Nesprávná činnost
Obecně platí, že pokud zjistíte
jakoukoliv závadu v činnosti systému,
obraťte se na autorizovaný servis Fiat.
Snížená účinnost odmrazování,
odmlžování nebo klimatizace může být
způsobena zanesením vložky filtru na
vstupu vzduchu do kabiny.
Nevychází žádný studený vzduch.
Zkontrolujte správnou polohu
ovládacích prvků a stav pojistek.
V opačném případě systém vypněte.
Přítomnost vody pod vozidlem
Po delším používání klimatizace je
normální, když zjistíte přítomnost vody
v důsledku kondenzace pod vozidlem.
46
SEZNÁMENÍ S VOZIDLEM

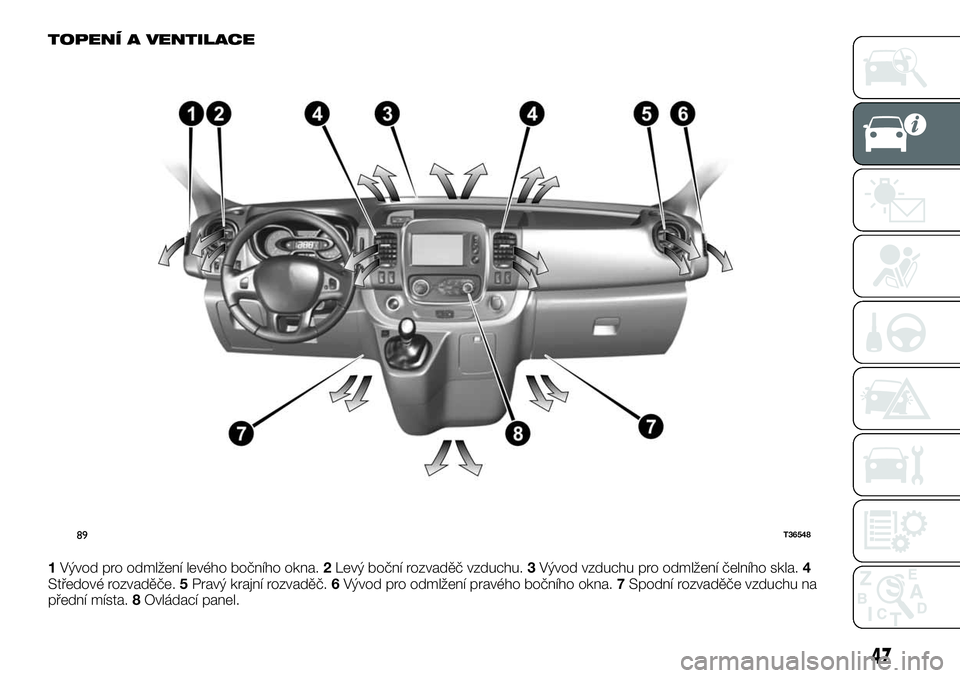

TOPENÍ A VENTILACE
1Vývod pro odmlžení levého bočního okna.2Levý boční rozvaděč vzduchu.3Vývod vzduchu pro odmlžení čelního skla.4
Středové rozvaděče.5Pravý krajní rozvaděč.6Vývod pro odmlžení pravého bočního okna.7Spodní rozvaděče vzduchu na
přední místa.8Ovládací panel.
89T36548
47

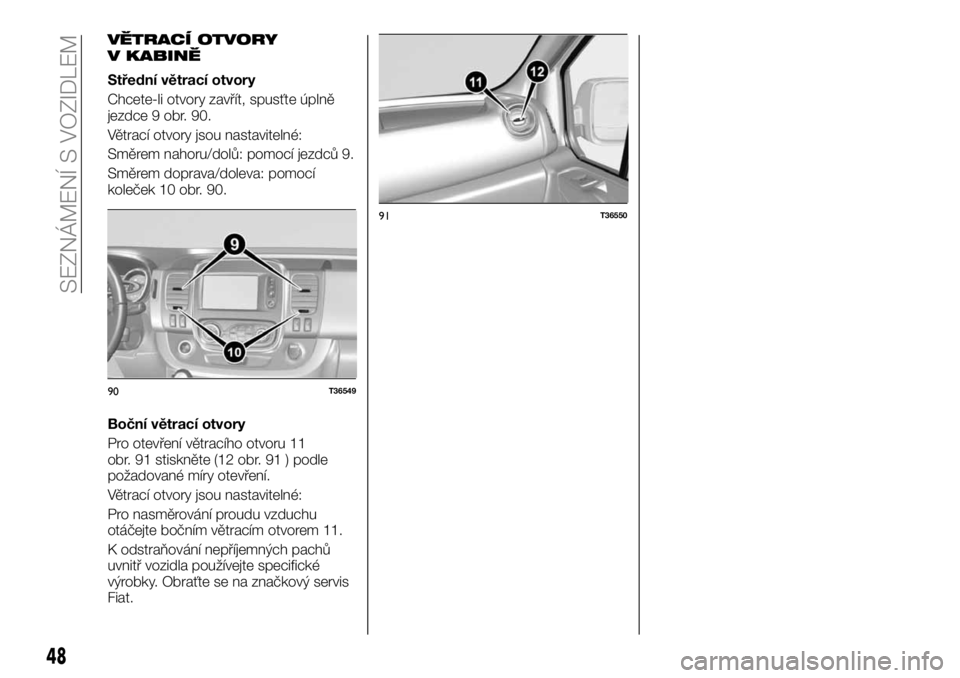

VĚTRACÍ OTVORY
V KABINĚ
Střední větrací otvory
Chcete-li otvory zavřít, spusťte úplně
jezdce 9 obr. 90.
Větrací otvory jsou nastavitelné:
Směrem nahoru/dolů: pomocí jezdců 9.
Směrem doprava/doleva: pomocí
koleček 10 obr. 90.
Boční větrací otvory
Pro otevření větracího otvoru 11
obr. 91 stiskněte (12 obr. 91 ) podle
požadované míry otevření.
Větrací otvory jsou nastavitelné:
Pro nasměrování proudu vzduchu
otáčejte bočním větracím otvorem 11.
K odstraňování nepříjemných pachů
uvnitř vozidla používejte specifické
výrobky. Obraťte se na značkový servis
Fiat.
90T36549
91T36550
48
SEZNÁMENÍ S VOZIDLEM
