Afhankelijk van de hellingsgraad,
voorkomt het systeem dat het voertuig
achteruit rolt, door in te grijpen met
behulp van de remmen, zodra de
bestuurder zijn voet van de rem neemt
om het gaspedaal in te trappen.
Werking van het systeem
Het systeem werkt alleen als de
versnellingspook niet in de vrijstand
staat en als het voertuig volledig
stilstaat (met druk op het rempedaal).
BELANGRIJK
142)De remmen werken nog. Plotseling
remmen is echter gevaarlijk en daarom
moet u de auto stilzetten zodra de
verkeersomstandigheden dit toelaten.
Neem contact op met het Fiat
Servicenetwerk.
143)Het ABS kan geen ongelukken
voorkomen, waaronder ongelukken
wegens overmatige snelheid in bochten,
rijden op wegdek met weinig grip of
aquaplaning.
144)De capaciteiten van het ABS mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
145)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
146)Het ESC kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.147)Deze functies vormen een extra
bijdrage aan de veiligheid onder kritieke
rijomstandigheden, waardoor de
bestuurder het gedrag van het voertuig kan
aanpassen aan het traject dat is uitgezet
door de bestuurder. Deze functies grijpen
niet in in plaats van de bestuurder, noch
staan ze toe dat de bestuurder de
snelheidslimieten van het voertuig negeert
en aangespoord wordt sneller te gaan
rijden. Ze vormen dus nooit een vervanging
voor de aandacht en de
verantwoordelijkheid van de bestuurder
tijdens het besturen van het voertuig (de
bestuurder moet altijd goed opletten voor
onverwachte situaties die zich tijdens het
rijden kunnen voordoen).
148)Het Hill Start systeem kan mogelijk
niet onder alle omstandigheden voorkomen
dat het voertuig volledig achteruit rolt (steile
helling, enz.). De bestuurder kan echter
gebruik maken van het rempedaal om het
achteruitrollen van het voertuig te stoppen.
Assistentie tijdens het heuvelopwaarts
wegrijden kan niet voor langdurige stilstand
worden gebruikt: gebruik het rempedaal.
Deze functie is niet ontworpen om het
voertuig permanent stil te houden. Gebruik,
indien nodig, het rempedaal om het
voertuig te stoppen. De bestuurder moet in
het bijzonder opletten voor gladde
oppervlakken of oppervlakken met slechte
grip. Gevaar voor ernstige letsel.
BELANGRIJK
23)Als de banden moeten worden
vervangen, mogen alleen banden van
hetzelfde merk, maat, type en structuur op
het voertuig worden aangebracht. Ze
moeten identiek zijn aan de originele
banden of overeenkomen met de banden
aanbevolen door het Fiat Servicenetwerk.
138
VEILIGHEID

INLOPEN MOTOR
Rijd, als er nog geen 1.500 km op de
teller staat, niet met een hogere
snelheid dan 130 km/h in de hoogste
versnelling, of met een hoger toerental
dan 2.500 tpm. Na deze kilometerstand
kunt u meer van de motor eisen, maar
het voertuig presteert pas beter nadat
het 6.000 km heeft gereden.
Vermijd tijdens de inrijperiode plotseling
accelereren met een koude motor en te
snel rijden.
Frequentie Coupon:raadpleeg het
“Geprogrammeerd
Onderhoudsschema”.
STARTEN VAN DE
MOTOR
149) 150) 151) 152) 153)
Voertuigen met sleutel en
afstandsbediening
Draai de sleutel in het contactslot
fig. 210 naar stand D (Vooruit) en houd
die daar tot het controlelampje
voor de voorverwarming van de
motor uitgaat.
Draai de sleutel voorbij de D (Starten)
zonder gas te geven.
Laat de sleutel los zodra de motor start.
MOTOR AFZETTEN
153) 154)
24) 25)
Voertuigen met sleutel en
afstandsbediening
Draai de sleutel met de motor stationair
naar de stand Stop (S) fig. 210.
DE MOTOR STARTEN
149) 150) 151) 152) 153)
Voertuigen met elektronische
sleutel
De elektronische sleutel moet in lezer 2
fig. 211 worden aangebracht of zich
binnen detectiegebied 3
fig. 212 bevinden.
Trap om de motor te starten op de rem
of het koppelingspedaal en druk
vervolgens op knop 1 fig. 211. Als een
versnelling is ingeschakeld, hoeft alleen
het koppelingspedaal maar te worden
ingetrapt om de motor te starten.
210T36545211T36514-1
142
STARTEN EN RIJDEN

SNELHEIDSBEGRENZER
162)
De snelheid van het voertuig kan
permanent beperkt worden afhankelijk
van de versie van het voertuig en de
plaatselijke regelgeving.
Neem contact op met het Fiat
Servicenetwerk om de snelheidslimiet
te wijzigen of de functie te
activeren/deactiveren.
Het kan zijn dat het niet mogelijk is
deze functie voor specifieke markten te
deactiveren.
Etiket 1 fig. 221 op het dashboard
herinnert u aan de snelheidslimiet.
OPMERKING Als het voertuig uitgerust
is met de Snelheidsbegrenzer gaat u bij
het hard intrappen of helemaal
intrappen van het gaspedaal (voorbij het
“resistentiepunt”) voorbij de
snelheidslimiet (zie de paragraaf
“Snelheidsbegrenzer”).BELANGRIJK In bepaalde situaties
(bijvoorbeeld een steile helling) kan de
snelheidsbegrenzer een klein beetje
overschreden worden, omdat het
apparaat niet op het remsysteem
inbreekt.
BELANGRIJK
162)Deze functie is geen vervanging van
de bestuurder. De functie geeft ook niet het
recht om de snelheidslimieten te
overschrijden en sneller te rijden dan
toegestaan. De functie ontheft de
bestuurder geenszins van normaal veilig
rijgedrag noch van enige
verantwoordelijkheid.
MINIMUMSNELHEID
Druk op bediening 1 fig. 222 en de
functie wordt na een paar seconden
geactiveerd.
Minimumsnelheid wijzigen
Raadpleeg het Fiat Servicenetwerk om
de instelling te verhogen of verlagen.
Functie onderbreken
De functie wordt onderbroken,
wanneer:
het koppelings- en/of gaspedaal
wordt gebruikt;
de voertuigsnelheid hoger is dan
0 km/h;
gaat het hetSTOP
waarschuwingslampje op het
instrumentenpaneel branden;
Het waarschwuingslampjeop
het instrumentenpaneel gaat branden;
Het waarschwuingslampjeop het
instrumentenpaneel gaat branden.
221T36705
222T36559
148
STARTEN EN RIJDEN

Bijzonderheden betreffende de
functie Start&Stop:de activering van
de “Versnelde stationaire” functie zal de
motor in de stand-bymodus stoppen
(zie paragraaf “Start&Stop” in hoofdstuk
“Kennismaken met uw voertuig”).TIPS VOOR HET
RIJDEN
BRANDSTOFBESPARING
Het brandstofverbruik is goedgekeurd
conform een standaard en
gereguleerde methode die voor alle
fabrikanten gelijk is en waarmee de
voertuigen onderling kunnen worden
vergeleken. Het werkelijke verbruik
hangt af van het gebruik van het
voertuig, de uitrusting en de rijstijl.
Afhankelijk van het voertuig kunnen
verschillende functies beschikbaar zijn
die het brandstofverbruik verlagen:
schakelindicator;
rijstijlindicator;
routesamenvatting en ecologisch
advies via een multimediadisplay;
de functie ECOMODUS die kan
worden ingeschakeld met de
ECO-knop.Als het voertuig is uitgerust met een
navigatiesysteem vult dit deze
informatie aan.
Schakelindicatoren
Afhankelijk van de versies kan op het
instrumentenpaneel een controlelampje
1 fig. 224 aangeven wanneer het beste
moment is om op of terug te schakelen,
om het verbruik te optimaliseren:
opschakelen;
terugschakelen.
Rijstijlindicator
Deze informeert in realtime u over de
toegepaste rijstijl. Het resultaat wordt
getoond door de kleur van het
indicatielampje 2 fig. 224.
Groen: flexibele, economische rijstijl;
Geel: pas een flexibele rijstijl toe;
Oranje: u rijdt te dynamisch.
223T26569
224T38203
149

Nr. Locatie Nr. Locatie Nr. Locatie
28 Remlichten 34 Interieurverlichting, airconditioning 40 Extra stopcontact achter
29APC-lader voor voertuigen met
elektronische sleutel35Startmotor voor voertuigen met
elektronische sleutel41
Starter BCM
(1)
30 Extra algemeen 36 Ruitenwisser achter 42 Verwarmde stoelen
31Sigarenaansteker,
hulpstopcontact37 Elektromagnetische waarschuwing 43 Snelheidsmeter
32 Verwarmingselement 38 Extra stopcontact in laadruimte 44 Voorruitwisser
33
Remlichten, ABS, zender
(1)39Motor elektrische ruitbediening
bestuurderszijde45 Verwarming en klimaatregeling
(1) Neem contact op met een dealer van het Fiat Servicenetwerk om deze zekeringen te vervangen.
BELANGRIJK
172)Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
173)Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.
174)Als een hoofdzekering voor veiligheidsinrichtingen (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) doorbrandt, probeer dan niet eigenhandig
reparaties uit te voeren maar neem contact op met het Fiat Servicenetwerk.
175)Controleer voordat een zekering wordt vervangen, of de contactsleutel verwijderd is van de startschakelaar en of alle stroomverbruikers
uitstaan en/of zijn ontkoppeld.
176)Als een hoofdzekering voor veiligheidsinrichtingen (airbagsysteem, remsysteem), motorsysteem (motor, versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
BELANGRIJK
31)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
32)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motortjes
van de ruitenwissers terechtkomt.
162
NOODGEVALLEN

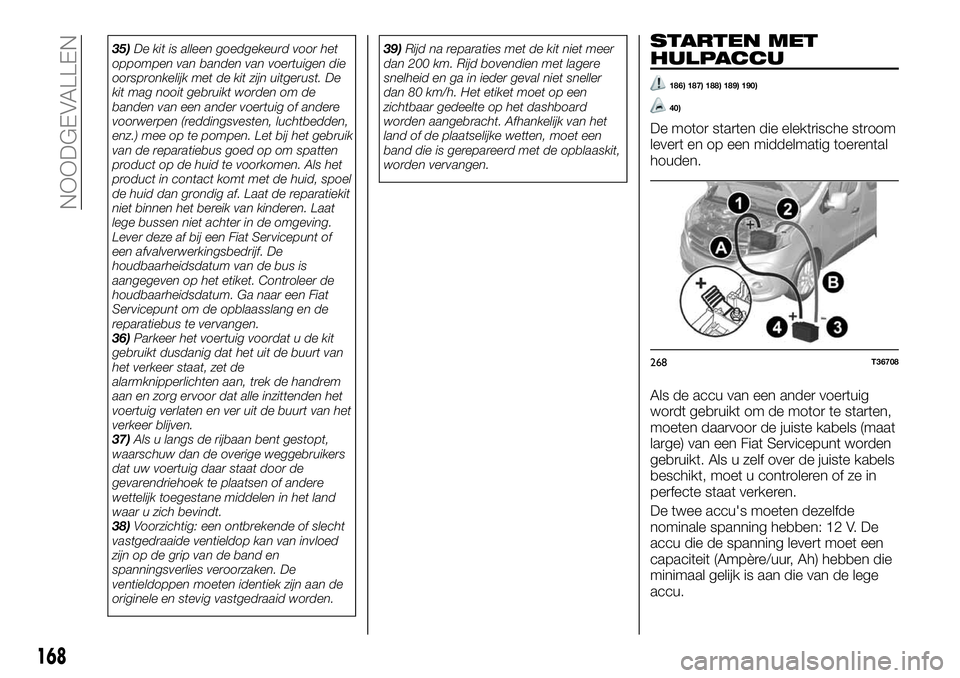

35)De kit is alleen goedgekeurd voor het
oppompen van banden van voertuigen die
oorspronkelijk met de kit zijn uitgerust. De
kit mag nooit gebruikt worden om de
banden van een ander voertuig of andere
voorwerpen (reddingsvesten, luchtbedden,
enz.) mee op te pompen. Let bij het gebruik
van de reparatiebus goed op om spatten
product op de huid te voorkomen. Als het
product in contact komt met de huid, spoel
de huid dan grondig af. Laat de reparatiekit
niet binnen het bereik van kinderen. Laat
lege bussen niet achter in de omgeving.
Lever deze af bij een Fiat Servicepunt of
een afvalverwerkingsbedrijf. De
houdbaarheidsdatum van de bus is
aangegeven op het etiket. Controleer de
houdbaarheidsdatum. Ga naar een Fiat
Servicepunt om de opblaasslang en de
reparatiebus te vervangen.
36)Parkeer het voertuig voordat u de kit
gebruikt dusdanig dat het uit de buurt van
het verkeer staat, zet de
alarmknipperlichten aan, trek de handrem
aan en zorg ervoor dat alle inzittenden het
voertuig verlaten en ver uit de buurt van het
verkeer blijven.
37)Als u langs de rijbaan bent gestopt,
waarschuw dan de overige weggebruikers
dat uw voertuig daar staat door de
gevarendriehoek te plaatsen of andere
wettelijk toegestane middelen in het land
waar u zich bevindt.
38)Voorzichtig: een ontbrekende of slecht
vastgedraaide ventieldop kan van invloed
zijn op de grip van de band en
spanningsverlies veroorzaken. De
ventieldoppen moeten identiek zijn aan de
originele en stevig vastgedraaid worden.39)Rijd na reparaties met de kit niet meer
dan 200 km. Rijd bovendien met lagere
snelheid en ga in ieder geval niet sneller
dan 80 km/h. Het etiket moet op een
zichtbaar gedeelte op het dashboard
worden aangebracht. Afhankelijk van het
land of de plaatselijke wetten, moet een
band die is gerepareerd met de opblaaskit,
worden vervangen.STARTEN MET
HULPACCU
186) 187) 188) 189) 190)
40)
De motor starten die elektrische stroom
levert en op een middelmatig toerental
houden.
Als de accu van een ander voertuig
wordt gebruikt om de motor te starten,
moeten daarvoor de juiste kabels (maat
large) van een Fiat Servicepunt worden
gebruikt. Als u zelf over de juiste kabels
beschikt, moet u controleren of ze in
perfecte staat verkeren.
De twee accu's moeten dezelfde
nominale spanning hebben: 12 V. De
accu die de spanning levert moet een
capaciteit (Ampère/uur, Ah) hebben die
minimaal gelijk is aan die van de lege
accu.
268T36708
168
NOODGEVALLEN

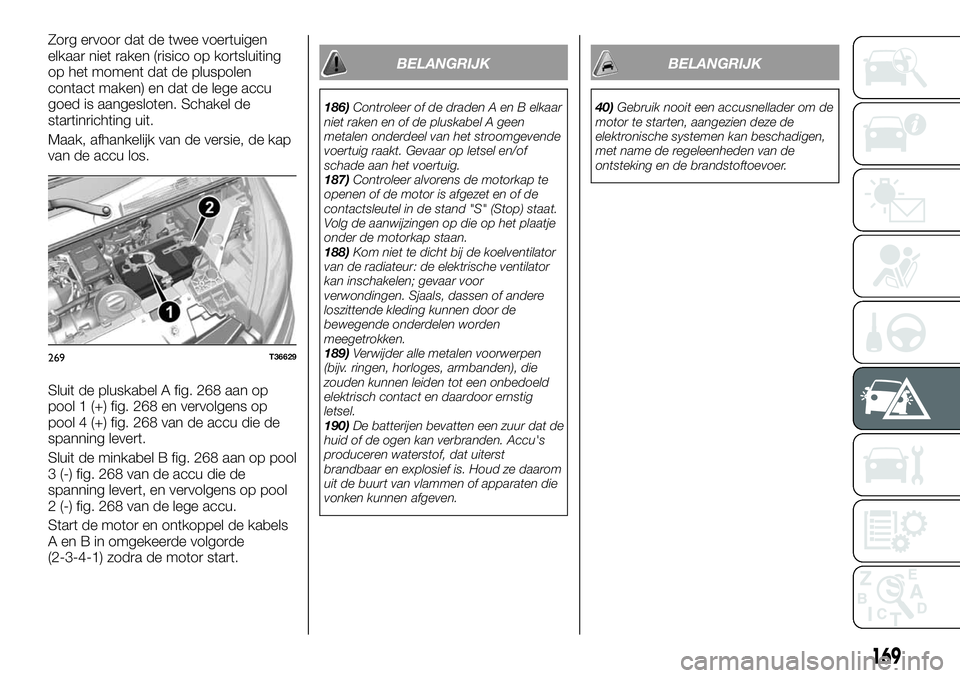

Zorg ervoor dat de twee voertuigen
elkaar niet raken (risico op kortsluiting
op het moment dat de pluspolen
contact maken) en dat de lege accu
goed is aangesloten. Schakel de
startinrichting uit.
Maak, afhankelijk van de versie, de kap
van de accu los.
Sluit de pluskabel A fig. 268 aan op
pool 1 (+) fig. 268 en vervolgens op
pool 4 (+) fig. 268 van de accu die de
spanning levert.
Sluit de minkabel B fig. 268 aan op pool
3 (-) fig. 268 van de accu die de
spanning levert, en vervolgens op pool
2 (-) fig. 268 van de lege accu.
Start de motor en ontkoppel de kabels
A en B in omgekeerde volgorde
(2-3-4-1) zodra de motor start.
BELANGRIJK
186)Controleer of de draden A en B elkaar
niet raken en of de pluskabel A geen
metalen onderdeel van het stroomgevende
voertuig raakt. Gevaar op letsel en/of
schade aan het voertuig.
187)Controleer alvorens de motorkap te
openen of de motor is afgezet en of de
contactsleutel in de stand "S" (Stop) staat.
Volg de aanwijzingen op die op het plaatje
onder de motorkap staan.
188)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor
verwondingen. Sjaals, dassen of andere
loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.
189)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
190)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten die
vonken kunnen afgeven.
BELANGRIJK
40)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
269T36629
169

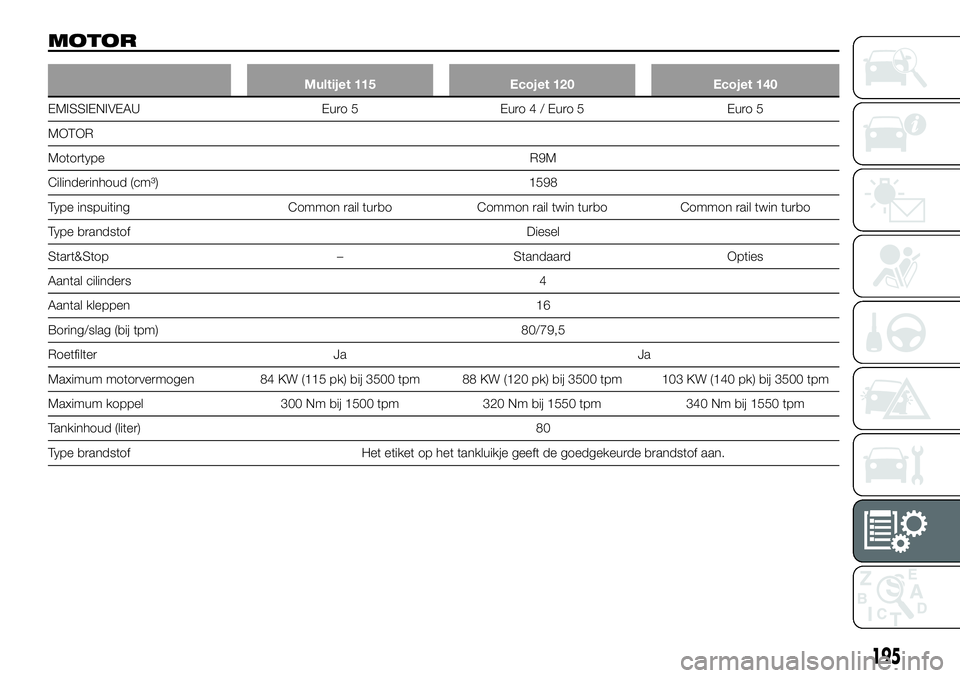

MOTOR
Multijet 115 Ecojet 120 Ecojet 140
EMISSIENIVEAU Euro 5 Euro4/Euro5 Euro5
MOTOR
MotortypeR9M
Cilinderinhoud (cm³) 1598
Type inspuiting Common rail turbo Common rail twin turbo Common rail twin turbo
Type brandstof Diesel
Start&Stop – Standaard Opties
Aantal cilinders 4
Aantal kleppen 16
Boring/slag (bij tpm) 80/79,5
Roetfilter Ja Ja
Maximum motorvermogen 84 KW (115 pk) bij 3500 tpm 88 KW (120 pk) bij 3500 tpm 103 KW (140 pk) bij 3500 tpm
Maximum koppel 300 Nm bij 1500 tpm 320 Nm bij 1550 tpm 340 Nm bij 1550 tpm
Tankinhoud (liter) 80
Type brandstof Het etiket op het tankluikje geeft de goedgekeurde brandstof aan.

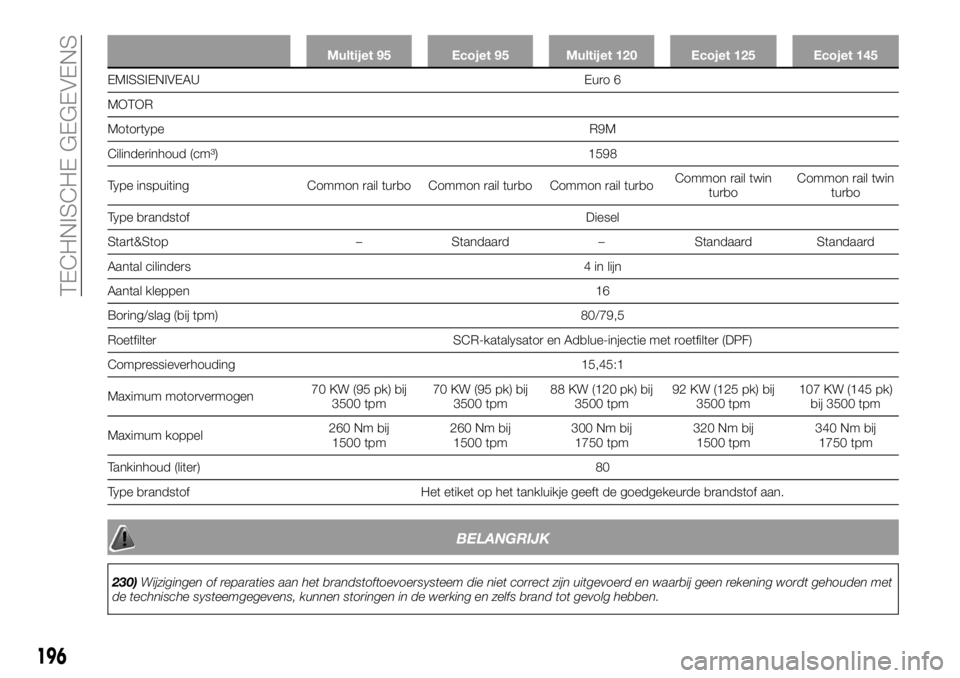

195

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
EMISSIENIVEAU Euro 6
MOTOR
MotortypeR9M
Cilinderinhoud (cm³) 1598
Type inspuiting Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Type brandstof Diesel
Start&Stop – Standaard – Standaard Standaard
Aantal cilinders 4 in lijn
Aantal kleppen 16
Boring/slag (bij tpm) 80/79,5
Roetfilter SCR-katalysator en Adblue-injectie met roetfilter (DPF)
Compressieverhouding 15,45:1
Maximum motorvermogen70 KW (95 pk) bij
3500 tpm70 KW (95 pk) bij
3500 tpm88 KW (120 pk) bij
3500 tpm92 KW (125 pk) bij
3500 tpm107 KW (145 pk)
bij 3500 tpm
Maximum koppel260 Nm bij
1500 tpm260 Nm bij
1500 tpm300 Nm bij
1750 tpm320 Nm bij
1500 tpm340 Nm bij
1750 tpm
Tankinhoud (liter) 80
Type brandstof Het etiket op het tankluikje geeft de goedgekeurde brandstof aan.
BELANGRIJK
230)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
196
TECHNISCHE GEGEVENS

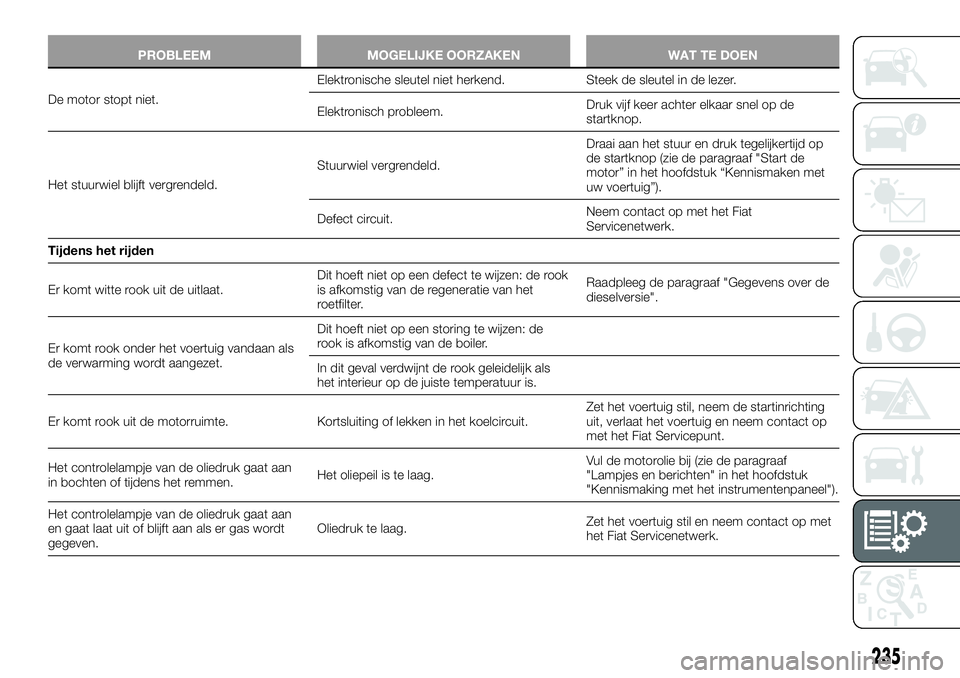

PROBLEEM MOGELIJKE OORZAKEN WAT TE DOEN
De motor stopt niet.Elektronische sleutel niet herkend. Steek de sleutel in de lezer.
Elektronisch probleem.Druk vijf keer achter elkaar snel op de
startknop.
Het stuurwiel blijft vergrendeld.Stuurwiel vergrendeld.Draai aan het stuur en druk tegelijkertijd op
de startknop (zie de paragraaf "Start de
motor” in het hoofdstuk “Kennismaken met
uw voertuig”).
Defect circuit.Neem contact op met het Fiat
Servicenetwerk.
Tijdens het rijden
Er komt witte rook uit de uitlaat.Dit hoeft niet op een defect te wijzen: de rook
is afkomstig van de regeneratie van het
roetfilter.Raadpleeg de paragraaf "Gegevens over de
dieselversie".
Er komt rook onder het voertuig vandaan als
de verwarming wordt aangezet.Dit hoeft niet op een storing te wijzen: de
rook is afkomstig van de boiler.
In dit geval verdwijnt de rook geleidelijk als
het interieur op de juiste temperatuur is.
Er komt rook uit de motorruimte. Kortsluiting of lekken in het koelcircuit.Zet het voertuig stil, neem de startinrichting
uit, verlaat het voertuig en neem contact op
met het Fiat Servicepunt.
Het controlelampje van de oliedruk gaat aan
in bochten of tijdens het remmen.Het oliepeil is te laag.Vul de motorolie bij (zie de paragraaf
"Lampjes en berichten" in het hoofdstuk
"Kennismaking met het instrumentenpaneel").
Het controlelampje van de oliedruk gaat aan
en gaat laat uit of blijft aan als er gas wordt
gegeven.Oliedruk te laag.Zet het voertuig stil en neem contact op met
het Fiat Servicenetwerk.
235
