FIAT TALENTO 2021 Betriebsanleitung (in German)

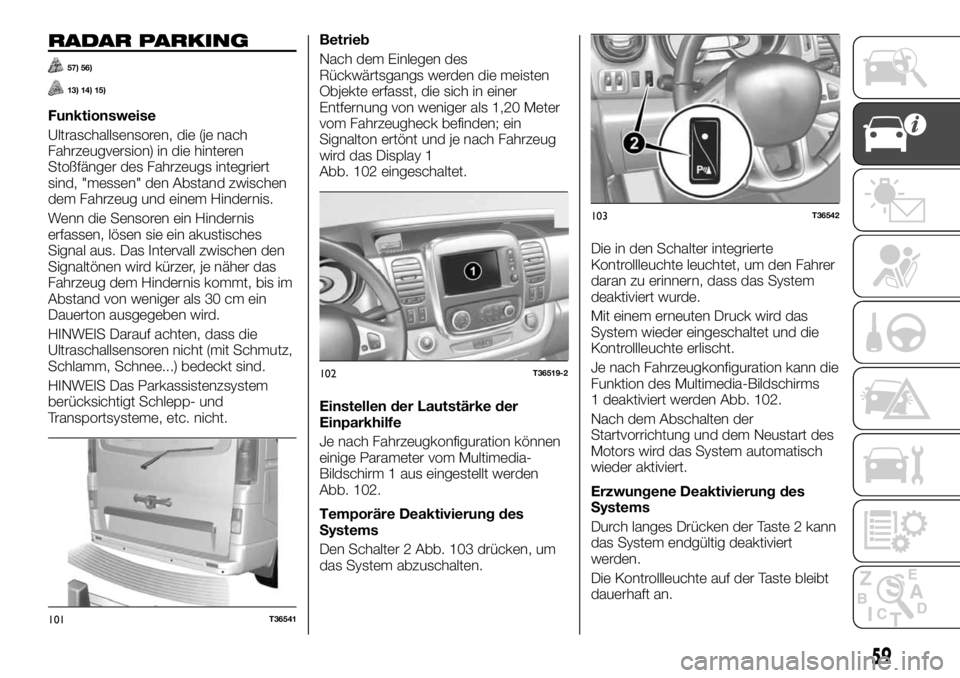

RADAR PARKING
57) 56)
13) 14) 15)
Funktionsweise
Ultraschallsensoren, die (je nach
Fahrzeugversion) in die hinteren
Stoßfänger des Fahrzeugs integriert
sind, "messen" den Abstand zwischen
dem Fahrzeug und einem Hindernis.
Wenn die Sensoren ein Hindernis
erfassen, lösen sie ein akustisches
Signal aus. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug dem Hindernis kommt, bis im
Abstand von weniger als 30 cm ein
Dauerton ausgegeben wird.
HINWEIS Darauf achten, dass die
Ultraschallsensoren nicht (mit Schmutz,
Schlamm, Schnee...) bedeckt sind.
HINWEIS Das Parkassistenzsystem
berücksichtigt Schlepp- und
Transportsysteme, etc. nicht.Betrieb
Nach dem Einlegen des
Rückwärtsgangs werden die meisten
Objekte erfasst, die sich in einer
Entfernung von weniger als 1,20 Meter
vom Fahrzeugheck befinden; ein
Signalton ertönt und je nach Fahrzeug
wird das Display 1
Abb. 102 eingeschaltet.
Einstellen der Lautstärke der
Einparkhilfe
Je nach Fahrzeugkonfiguration können
einige Parameter vom Multimedia-
Bildschirm 1 aus eingestellt werden
Abb. 102.
Temporäre Deaktivierung des
Systems
Den Schalter 2 Abb. 103 drücken, um
das System abzuschalten.Die in den Schalter integrierte
Kontrollleuchte leuchtet, um den Fahrer
daran zu erinnern, dass das System
deaktiviert wurde.
Mit einem erneuten Druck wird das
System wieder eingeschaltet und die
Kontrollleuchte erlischt.
Je nach Fahrzeugkonfiguration kann die
Funktion des Multimedia-Bildschirms
1 deaktiviert werden Abb. 102.
Nach dem Abschalten der
Startvorrichtung und dem Neustart des
Motors wird das System automatisch
wieder aktiviert.
Erzwungene Deaktivierung des
Systems
Durch langes Drücken der Taste 2 kann
das System endgültig deaktiviert
werden.
Die Kontrollleuchte auf der Taste bleibt
dauerhaft an.
101T36541
102T36519-2
103T36542
59

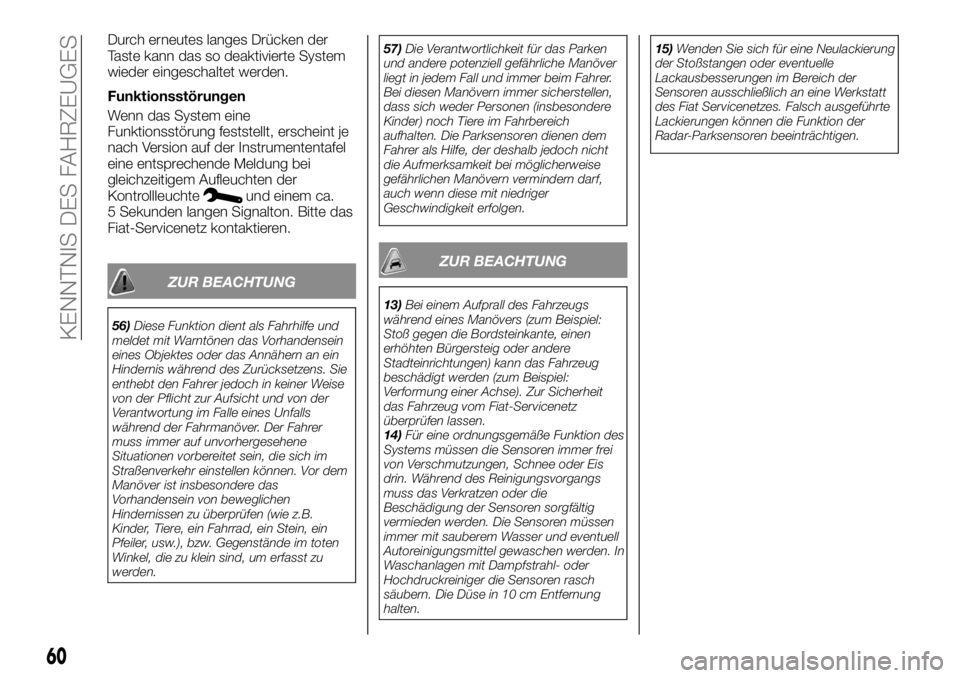

Durch erneutes langes Drücken der
Taste kann das so deaktivierte System
wieder eingeschaltet werden.
Funktionsstörungen
Wenn das System eine
Funktionsstörung feststellt, erscheint je
nach Version auf der Instrumententafel
eine entsprechende Meldung bei
gleichzeitigem Aufleuchten der
Kontrollleuchte
und einem ca.
5 Sekunden langen Signalton. Bitte das
Fiat-Servicenetz kontaktieren.
ZUR BEACHTUNG
56)Diese Funktion dient als Fahrhilfe und
meldet mit Warntönen das Vorhandensein
eines Objektes oder das Annähern an ein
Hindernis während des Zurücksetzens. Sie
enthebt den Fahrer jedoch in keiner Weise
von der Pflicht zur Aufsicht und von der
Verantwortung im Falle eines Unfalls
während der Fahrmanöver. Der Fahrer
muss immer auf unvorhergesehene
Situationen vorbereitet sein, die sich im
Straßenverkehr einstellen können. Vor dem
Manöver ist insbesondere das
Vorhandensein von beweglichen
Hindernissen zu überprüfen (wie z.B.
Kinder, Tiere, ein Fahrrad, ein Stein, ein
Pfeiler, usw.), bzw. Gegenstände im toten
Winkel, die zu klein sind, um erfasst zu
werden.57)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Fahrbereich
aufhalten. Die Parksensoren dienen dem
Fahrer als Hilfe, der deshalb jedoch nicht
die Aufmerksamkeit bei möglicherweise
gefährlichen Manövern vermindern darf,
auch wenn diese mit niedriger
Geschwindigkeit erfolgen.
ZUR BEACHTUNG
13)Bei einem Aufprall des Fahrzeugs
während eines Manövers (zum Beispiel:
Stoß gegen die Bordsteinkante, einen
erhöhten Bürgersteig oder andere
Stadteinrichtungen) kann das Fahrzeug
beschädigt werden (zum Beispiel:
Verformung einer Achse). Zur Sicherheit
das Fahrzeug vom Fiat-Servicenetz
überprüfen lassen.
14)Für eine ordnungsgemäße Funktion des
Systems müssen die Sensoren immer frei
von Verschmutzungen, Schnee oder Eis
drin. Während des Reinigungsvorgangs
muss das Verkratzen oder die
Beschädigung der Sensoren sorgfältig
vermieden werden. Die Sensoren müssen
immer mit sauberem Wasser und eventuell
Autoreinigungsmittel gewaschen werden. In
Waschanlagen mit Dampfstrahl- oder
Hochdruckreiniger die Sensoren rasch
säubern. Die Düse in 10 cm Entfernung
halten.15)Wenden Sie sich für eine Neulackierung
der Stoßstangen oder eventuelle
Lackausbesserungen im Bereich der
Sensoren ausschließlich an eine Werkstatt
des Fiat Servicenetzes. Falsch ausgeführte
Lackierungen können die Funktion der
Radar-Parksensoren beeinträchtigen.
60
KENNTNIS DES FAHRZEUGES

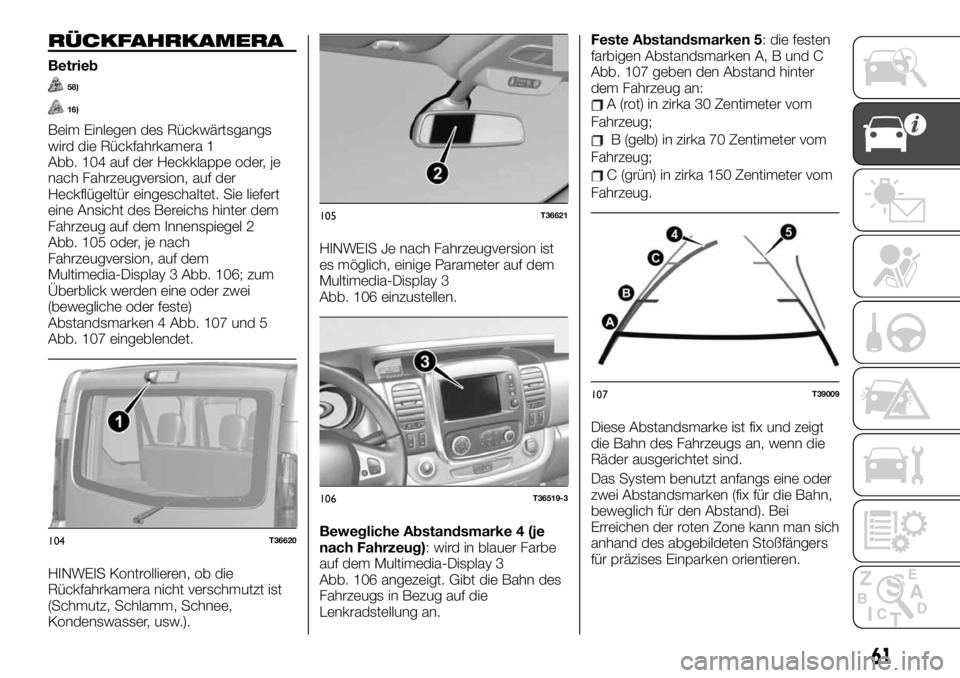

RÜCKFAHRKAMERA
Betrieb
58)
16)
Beim Einlegen des Rückwärtsgangs
wird die Rückfahrkamera 1
Abb. 104 auf der Heckklappe oder, je
nach Fahrzeugversion, auf der
Heckflügeltür eingeschaltet. Sie liefert
eine Ansicht des Bereichs hinter dem
Fahrzeug auf dem Innenspiegel 2
Abb. 105 oder, je nach
Fahrzeugversion, auf dem
Multimedia-Display 3 Abb. 106; zum
Überblick werden eine oder zwei
(bewegliche oder feste)
Abstandsmarken 4 Abb. 107 und 5
Abb. 107 eingeblendet.
HINWEIS Kontrollieren, ob die
Rückfahrkamera nicht verschmutzt ist
(Schmutz, Schlamm, Schnee,
Kondenswasser, usw.).HINWEIS Je nach Fahrzeugversion ist
es möglich, einige Parameter auf dem
Multimedia-Display 3
Abb. 106 einzustellen.
Bewegliche Abstandsmarke 4 (je
nach Fahrzeug): wird in blauer Farbe
auf dem Multimedia-Display 3
Abb. 106 angezeigt. Gibt die Bahn des
Fahrzeugs in Bezug auf die
Lenkradstellung an.Feste Abstandsmarken 5: die festen
farbigen Abstandsmarken A, B und C
Abb. 107 geben den Abstand hinter
dem Fahrzeug an:
A (rot) in zirka 30 Zentimeter vom
Fahrzeug;
B (gelb) in zirka 70 Zentimeter vom
Fahrzeug;
C (grün) in zirka 150 Zentimeter vom
Fahrzeug.
Diese Abstandsmarke ist fix und zeigt
die Bahn des Fahrzeugs an, wenn die
Räder ausgerichtet sind.
Das System benutzt anfangs eine oder
zwei Abstandsmarken (fix für die Bahn,
beweglich für den Abstand). Bei
Erreichen der roten Zone kann man sich
anhand des abgebildeten Stoßfängers
für präzises Einparken orientieren.
104T36620
105T36621
106T36519-3
107T39009
61

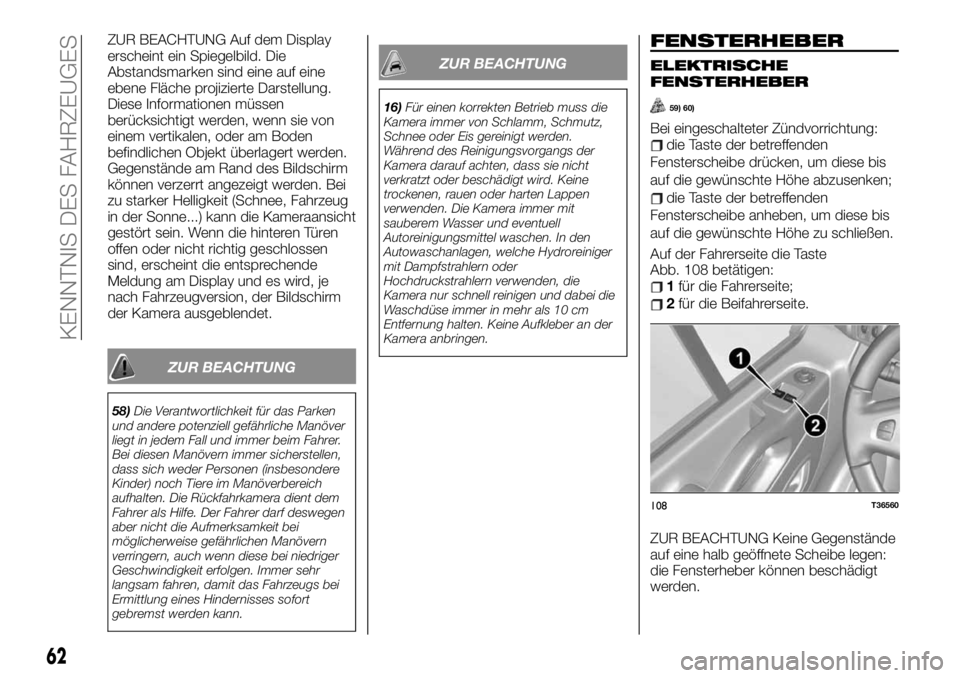

ZUR BEACHTUNG Auf dem Display
erscheint ein Spiegelbild. Die
Abstandsmarken sind eine auf eine
ebene Fläche projizierte Darstellung.
Diese Informationen müssen
berücksichtigt werden, wenn sie von
einem vertikalen, oder am Boden
befindlichen Objekt überlagert werden.
Gegenstände am Rand des Bildschirm
können verzerrt angezeigt werden. Bei
zu starker Helligkeit (Schnee, Fahrzeug
in der Sonne...) kann die Kameraansicht
gestört sein. Wenn die hinteren Türen
offen oder nicht richtig geschlossen
sind, erscheint die entsprechende
Meldung am Display und es wird, je
nach Fahrzeugversion, der Bildschirm
der Kamera ausgeblendet.
ZUR BEACHTUNG
58)Die Verantwortlichkeit für das Parken
und andere potenziell gefährliche Manöver
liegt in jedem Fall und immer beim Fahrer.
Bei diesen Manövern immer sicherstellen,
dass sich weder Personen (insbesondere
Kinder) noch Tiere im Manöverbereich
aufhalten. Die Rückfahrkamera dient dem
Fahrer als Hilfe. Der Fahrer darf deswegen
aber nicht die Aufmerksamkeit bei
möglicherweise gefährlichen Manövern
verringern, auch wenn diese bei niedriger
Geschwindigkeit erfolgen. Immer sehr
langsam fahren, damit das Fahrzeugs bei
Ermittlung eines Hindernisses sofort
gebremst werden kann.
ZUR BEACHTUNG
16)Für einen korrekten Betrieb muss die
Kamera immer von Schlamm, Schmutz,
Schnee oder Eis gereinigt werden.
Während des Reinigungsvorgangs der
Kamera darauf achten, dass sie nicht
verkratzt oder beschädigt wird. Keine
trockenen, rauen oder harten Lappen
verwenden. Die Kamera immer mit
sauberem Wasser und eventuell
Autoreinigungsmittel waschen. In den
Autowaschanlagen, welche Hydroreiniger
mit Dampfstrahlern oder
Hochdruckstrahlern verwenden, die
Kamera nur schnell reinigen und dabei die
Waschdüse immer in mehr als 10 cm
Entfernung halten. Keine Aufkleber an der
Kamera anbringen.
FENSTERHEBER
ELEKTRISCHE
FENSTERHEBER
59) 60)
Bei eingeschalteter Zündvorrichtung:die Taste der betreffenden
Fensterscheibe drücken, um diese bis
auf die gewünschte Höhe abzusenken;
die Taste der betreffenden
Fensterscheibe anheben, um diese bis
auf die gewünschte Höhe zu schließen.
Auf der Fahrerseite die Taste
Abb. 108 betätigen:
1für die Fahrerseite;
2für die Beifahrerseite.
ZUR BEACHTUNG Keine Gegenstände
auf eine halb geöffnete Scheibe legen:
die Fensterheber können beschädigt
werden.
108T36560
62
KENNTNIS DES FAHRZEUGES

Impulsbetrieb
Je nach Version ist diese Betriebsart
eine zusätzliche Funktionsweise der
zuvor beschriebenen elektrischen
Fensterheber. Sie betrifft nur die
Seitenscheibe auf der Fahrerseite. Den
Schalter 1 Abb. 110 kurz drücken oder
anheben: die Scheibe wird vollständig
abgesenkt oder angehoben. Jeder
weitere Druck auf den Schalter hält die
Scheibe an.
HINWEIS Trifft die Scheibe beim
Schließen auf Widerstand (zum Beispiel
durch Zweige eines Baums usw.), hält
sie an und senkt sich dann erneut
einige Zentimeter.Funktionsstörungen
Im Falle einer Störung beim Schließen
einer Scheibe schaltet das System auf
die normale Funktionsweise: den
betreffenden Schalter solange anheben,
bis die Fensterscheibe vollständig
geschlossen ist (die Scheibe hebt sich
stufenweise); den Schalter für eine
Sekunde in dieser Stellung halten (auf
der Seite Schließen), dann die Scheibe
absenken und wieder vollständig
schließen, um das System neu zu
initialisieren.
Falls notwendig, das Fiat-Servicenetz
aufsuchen.
Hintere Schiebefenster
61)
Mit dem Griff 4 Abb. 111 das Fenster
bis zu der gewünschten Sperrklinke
verschieben.
ZUR BEACHTUNG
59)Der unsachgemäße Gebrauch der
Fensterheber kann gefährlich sein. Prüfen
Sie vor und während der Betätigung, dass
die Passagiere keiner Verletzungsgefahr
ausgesetzt sind, die sowohl direkt durch
die sich bewegenden Scheiben als durch
mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende
Gegenstände hervorgerufen wird. Vor dem
Aussteigen aus dem Fahrzeug (mit
mechanischem Schlüssel und
Fernbedienung), immer den Schlüssel aus
der Zündvorrichtung ziehen oder den
elektronischen Schlüssel dem Lesegerät
entnehmen, um zu vermeiden, dass die
unbeabsichtigt betätigten elektrischen
Fensterheber eine Gefahr für die
Fahrzeuginsassen darstellen.
60)Vor dem Schließen der Fenster
kontrollieren, dass keine Körperteile (Arm,
Hand usw.) aus dem Fenster hängen.
Gefahr ernsthafter Verletzungen.
109T36561

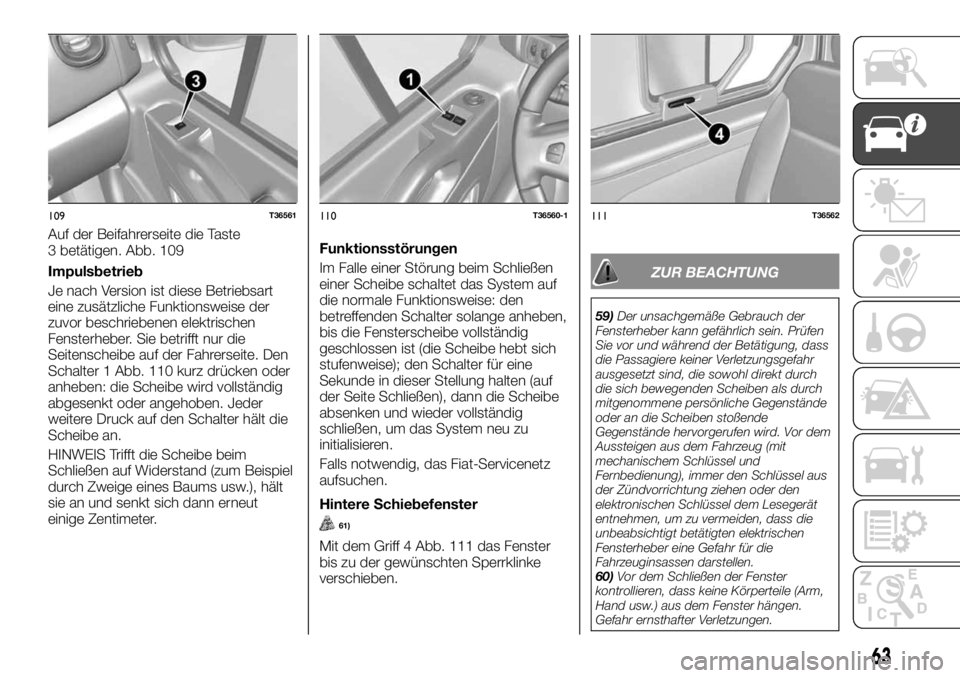

Auf der Beifahrerseite die Taste
3 betätigen. Abb. 109
110T36560-1111T36562
63

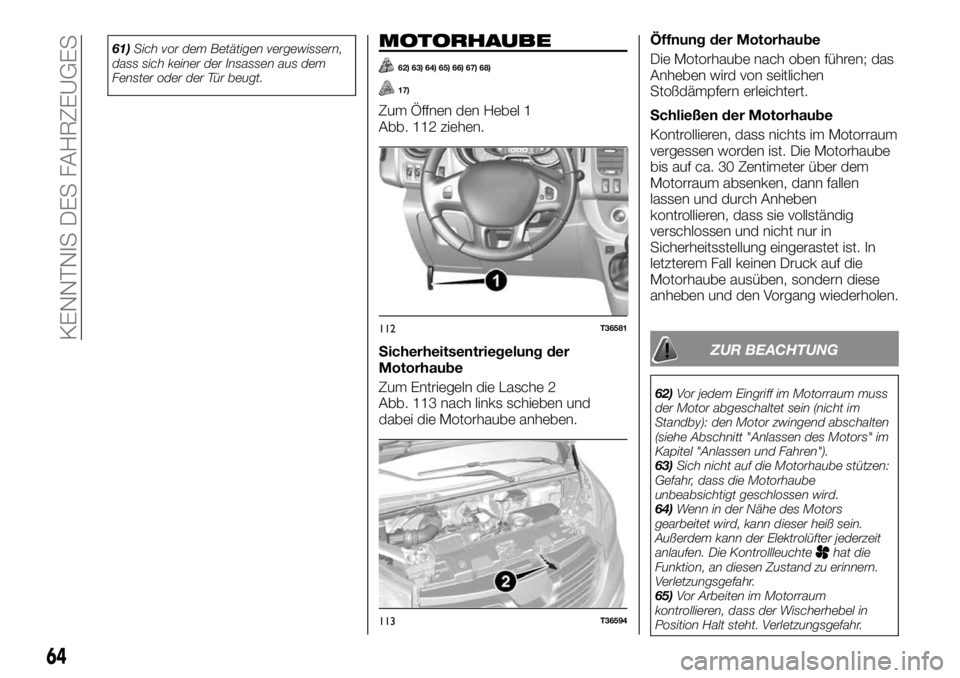

61)Sich vor dem Betätigen vergewissern,
dass sich keiner der Insassen aus dem
Fenster oder der Tür beugt.MOTORHAUBE
62) 63) 64) 65) 66) 67) 68)
17)
Zum Öffnen den Hebel 1
Abb. 112 ziehen.
Sicherheitsentriegelung der
Motorhaube
Zum Entriegeln die Lasche 2
Abb. 113 nach links schieben und
dabei die Motorhaube anheben.Öffnung der Motorhaube
Die Motorhaube nach oben führen; das
Anheben wird von seitlichen
Stoßdämpfern erleichtert.
Schließen der Motorhaube
Kontrollieren, dass nichts im Motorraum
vergessen worden ist. Die Motorhaube
bis auf ca. 30 Zentimeter über dem
Motorraum absenken, dann fallen
lassen und durch Anheben
kontrollieren, dass sie vollständig
verschlossen und nicht nur in
Sicherheitsstellung eingerastet ist. In
letzterem Fall keinen Druck auf die
Motorhaube ausüben, sondern diese
anheben und den Vorgang wiederholen.
ZUR BEACHTUNG
62)Vor jedem Eingriff im Motorraum muss
der Motor abgeschaltet sein (nicht im
Standby): den Motor zwingend abschalten
(siehe Abschnitt "Anlassen des Motors" im
Kapitel "Anlassen und Fahren").
63)Sich nicht auf die Motorhaube stützen:
Gefahr, dass die Motorhaube
unbeabsichtigt geschlossen wird.
64)Wenn in der Nähe des Motors
gearbeitet wird, kann dieser heiß sein.
Außerdem kann der Elektrolüfter jederzeit
anlaufen. Die Kontrollleuchte
hat die
Funktion, an diesen Zustand zu erinnern.
Verletzungsgefahr.
65)Vor Arbeiten im Motorraum
kontrollieren, dass der Wischerhebel in
Position Halt steht. Verletzungsgefahr.
112T36581
113T36594
64
KENNTNIS DES FAHRZEUGES

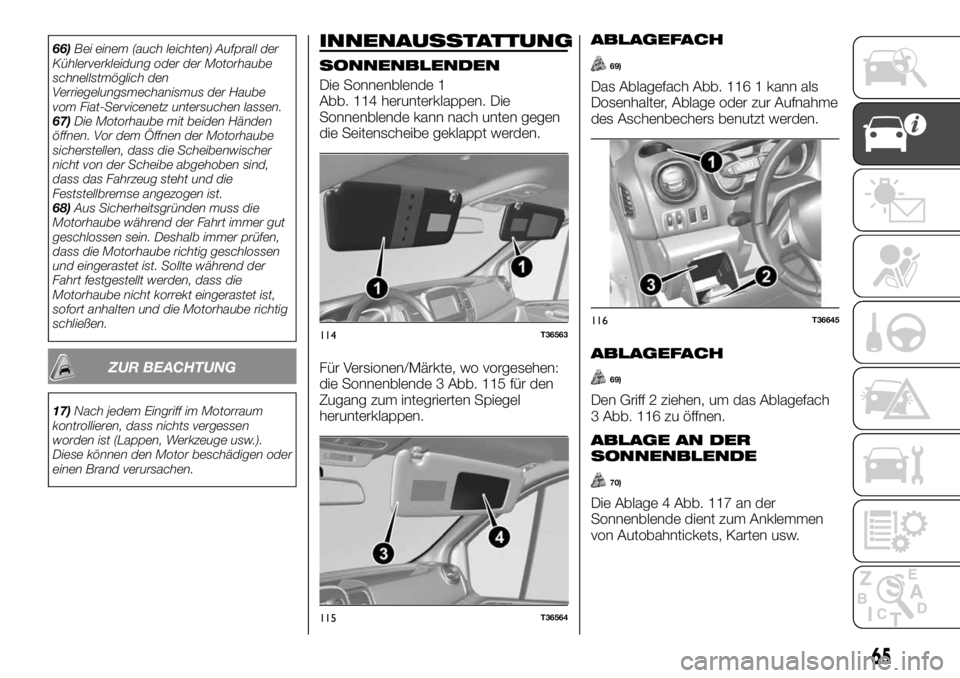

66)Bei einem (auch leichten) Aufprall der
Kühlerverkleidung oder der Motorhaube
schnellstmöglich den
Verriegelungsmechanismus der Haube
vom Fiat-Servicenetz untersuchen lassen.
67)Die Motorhaube mit beiden Händen
öffnen. Vor dem Öffnen der Motorhaube
sicherstellen, dass die Scheibenwischer
nicht von der Scheibe abgehoben sind,
dass das Fahrzeug steht und die
Feststellbremse angezogen ist.
68)Aus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer gut
geschlossen sein. Deshalb immer prüfen,
dass die Motorhaube richtig geschlossen
und eingerastet ist. Sollte während der
Fahrt festgestellt werden, dass die
Motorhaube nicht korrekt eingerastet ist,
sofort anhalten und die Motorhaube richtig
schließen.
ZUR BEACHTUNG
17)Nach jedem Eingriff im Motorraum
kontrollieren, dass nichts vergessen
worden ist (Lappen, Werkzeuge usw.).
Diese können den Motor beschädigen oder
einen Brand verursachen.
INNENAUSSTATTUNG
SONNENBLENDEN
Die Sonnenblende 1
Abb. 114 herunterklappen. Die
Sonnenblende kann nach unten gegen
die Seitenscheibe geklappt werden.
Für Versionen/Märkte, wo vorgesehen:
die Sonnenblende 3 Abb. 115 für den
Zugang zum integrierten Spiegel
herunterklappen.
ABLAGEFACH
69)
Das Ablagefach Abb. 116 1 kann als
Dosenhalter, Ablage oder zur Aufnahme
des Aschenbechers benutzt werden.
ABLAGEFACH
69)
Den Griff 2 ziehen, um das Ablagefach
3 Abb. 116 zu öffnen.
ABLAGE AN DER
SONNENBLENDE
70)
Die Ablage 4 Abb. 117 an der
Sonnenblende dient zum Anklemmen
von Autobahntickets, Karten usw.
114T36563
115T36564
116T36645
65

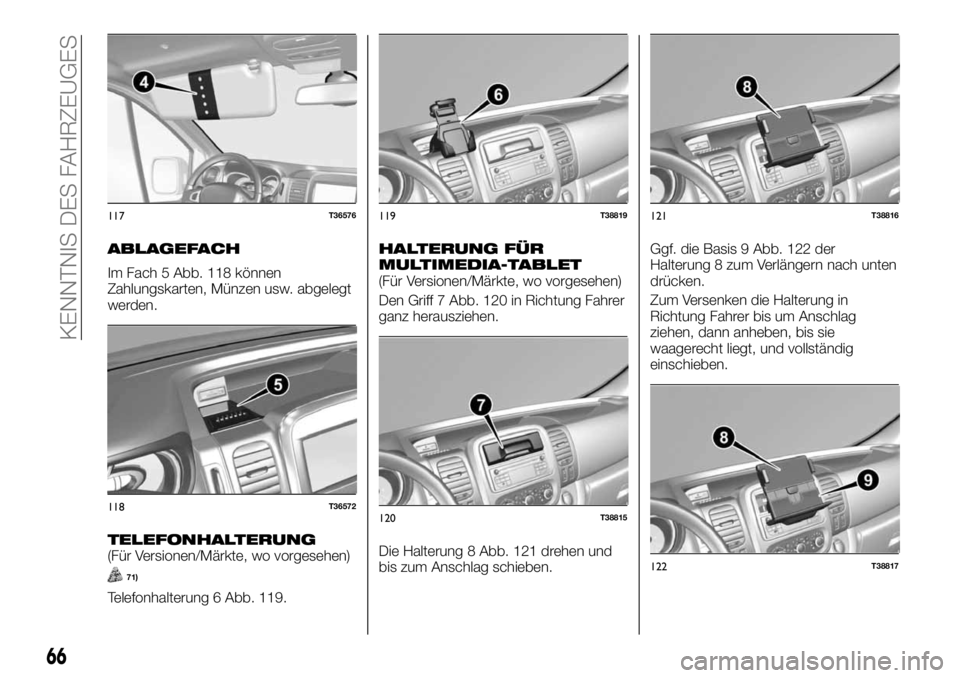

ABLAGEFACH
Im Fach 5 Abb. 118 können
Zahlungskarten, Münzen usw. abgelegt
werden.
TELEFONHALTERUNG(Für Versionen/Märkte, wo vorgesehen)
71)
Telefonhalterung 6 Abb. 119.
HALTERUNG FÜR
MULTIMEDIA-TABLET
(Für Versionen/Märkte, wo vorgesehen)
Den Griff 7 Abb. 120 in Richtung Fahrer
ganz herausziehen.
Die Halterung 8 Abb. 121 drehen und
bis zum Anschlag schieben.Ggf. die Basis 9 Abb. 122 der
Halterung 8 zum Verlängern nach unten
drücken.
Zum Versenken die Halterung in
Richtung Fahrer bis um Anschlag
ziehen, dann anheben, bis sie
waagerecht liegt, und vollständig
einschieben.
117T36576
118T36572
119T38819
120T38815
121T38816
122T38817
66
KENNTNIS DES FAHRZEUGES

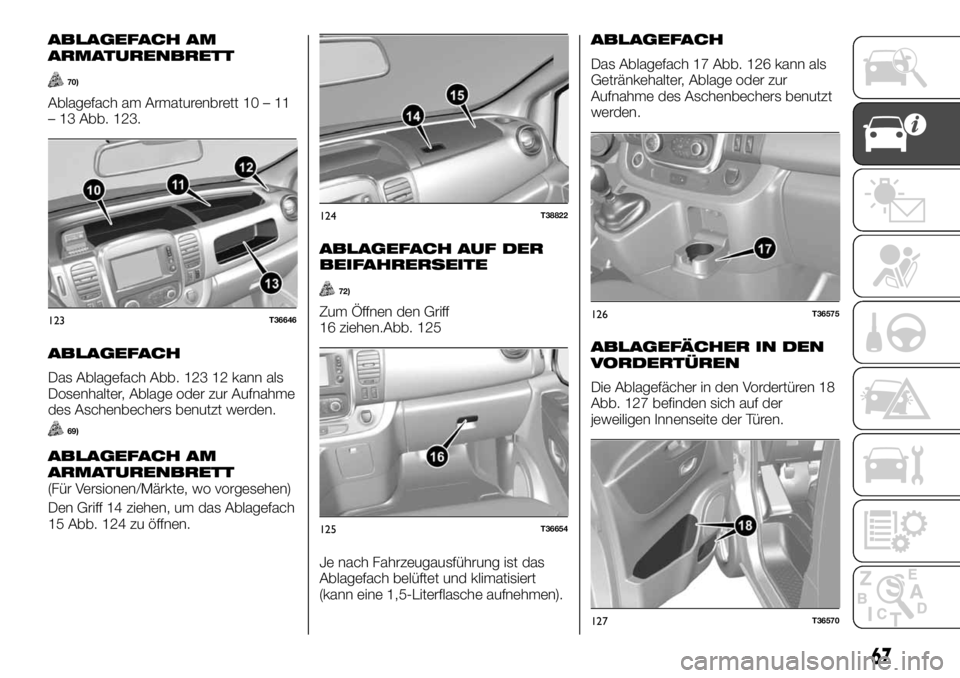

ABLAGEFACH AM
ARMATURENBRETT
70)
Ablagefach am Armaturenbrett 10 – 11
– 13 Abb. 123.
ABLAGEFACH
Das Ablagefach Abb. 123 12 kann als
Dosenhalter, Ablage oder zur Aufnahme
des Aschenbechers benutzt werden.
69)
ABLAGEFACH AM
ARMATURENBRETT
(Für Versionen/Märkte, wo vorgesehen)
Den Griff 14 ziehen, um das Ablagefach
15 Abb. 124 zu öffnen.
ABLAGEFACH AUF DER
BEIFAHRERSEITE
72)
Zum Öffnen den Griff
16 ziehen.Abb. 125
Je nach Fahrzeugausführung ist das
Ablagefach belüftet und klimatisiert
(kann eine 1,5-Literflasche aufnehmen).
ABLAGEFACH
Das Ablagefach 17 Abb. 126 kann als
Getränkehalter, Ablage oder zur
Aufnahme des Aschenbechers benutzt
werden.
ABLAGEFÄCHER IN DEN
VORDERTÜREN
Die Ablagefächer in den Vordertüren 18
Abb. 127 befinden sich auf der
jeweiligen Innenseite der Türen.
123T36646
124T38822
125T36654
126T36575
127T36570
67

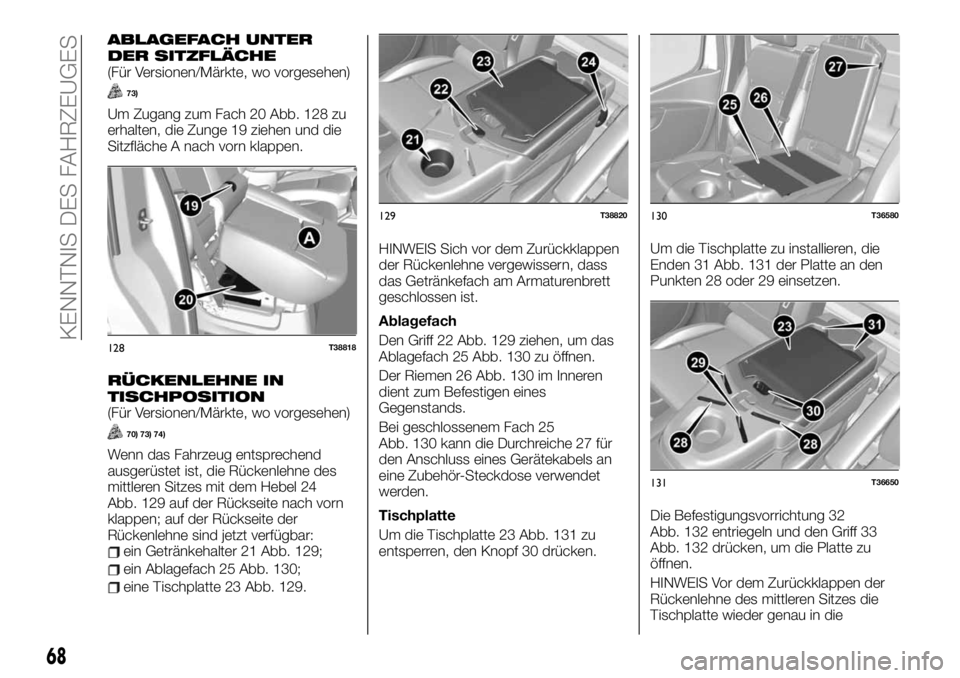

ABLAGEFACH UNTER
DER SITZFLÄCHE
(Für Versionen/Märkte, wo vorgesehen)
73)
Um Zugang zum Fach 20 Abb. 128 zu
erhalten, die Zunge 19 ziehen und die
Sitzfläche A nach vorn klappen.
RÜCKENLEHNE IN
TISCHPOSITION
(Für Versionen/Märkte, wo vorgesehen)
70) 73) 74)
Wenn das Fahrzeug entsprechend
ausgerüstet ist, die Rückenlehne des
mittleren Sitzes mit dem Hebel 24
Abb. 129 auf der Rückseite nach vorn
klappen; auf der Rückseite der
Rückenlehne sind jetzt verfügbar:
ein Getränkehalter 21 Abb. 129;
ein Ablagefach 25 Abb. 130;
eine Tischplatte 23 Abb. 129.HINWEIS Sich vor dem Zurückklappen
der Rückenlehne vergewissern, dass
das Getränkefach am Armaturenbrett
geschlossen ist.
Ablagefach
Den Griff 22 Abb. 129 ziehen, um das
Ablagefach 25 Abb. 130 zu öffnen.
Der Riemen 26 Abb. 130 im Inneren
dient zum Befestigen eines
Gegenstands.
Bei geschlossenem Fach 25
Abb. 130 kann die Durchreiche 27 für
den Anschluss eines Gerätekabels an
eine Zubehör-Steckdose verwendet
werden.
Tischplatte
Um die Tischplatte 23 Abb. 131 zu
entsperren, den Knopf 30 drücken.Um die Tischplatte zu installieren, die
Enden 31 Abb. 131 der Platte an den
Punkten 28 oder 29 einsetzen.
Die Befestigungsvorrichtung 32
Abb. 132 entriegeln und den Griff 33
Abb. 132 drücken, um die Platte zu
öffnen.
HINWEIS Vor dem Zurückklappen der
Rückenlehne des mittleren Sitzes die
Tischplatte wieder genau in die
128T38818
129T38820130T36580
131T36650
68
KENNTNIS DES FAHRZEUGES
