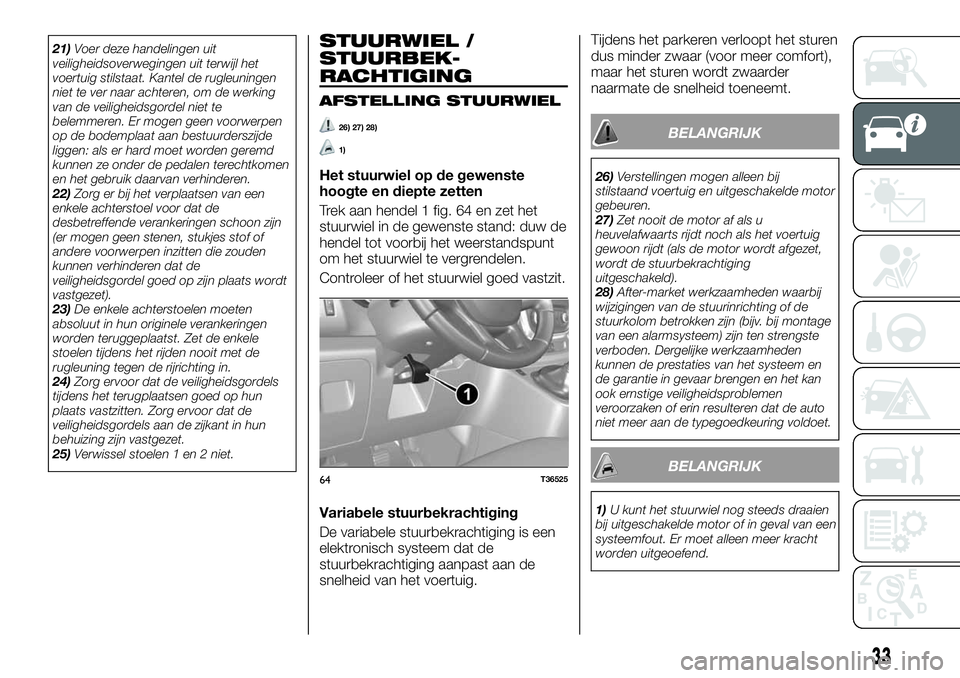

21)Voer deze handelingen uit
veiligheidsoverwegingen uit terwijl het
voertuig stilstaat. Kantel de rugleuningen
niet te ver naar achteren, om de werking
van de veiligheidsgordel niet te
belemmeren. Er mogen geen voorwerpen
op de bodemplaat aan bestuurderszijde
liggen: als er hard moet worden geremd
kunnen ze onder de pedalen terechtkomen
en het gebruik daarvan verhinderen.
22)Zorg er bij het verplaatsen van een
enkele achterstoel voor dat de
desbetreffende verankeringen schoon zijn
(er mogen geen stenen, stukjes stof of
andere voorwerpen inzitten die zouden
kunnen verhinderen dat de
veiligheidsgordel goed op zijn plaats wordt
vastgezet).
23)De enkele achterstoelen moeten
absoluut in hun originele verankeringen
worden teruggeplaatst. Zet de enkele
stoelen tijdens het rijden nooit met de
rugleuning tegen de rijrichting in.
24)Zorg ervoor dat de veiligheidsgordels
tijdens het terugplaatsen goed op hun
plaats vastzitten. Zorg ervoor dat de
veiligheidsgordels aan de zijkant in hun
behuizing zijn vastgezet.
25)Verwissel stoelen 1 en 2 niet.STUURWIEL /
STUURBEK-
RACHTIGING
AFSTELLING STUURWIEL
26) 27) 28)
1)
Het stuurwiel op de gewenste
hoogte en diepte zetten
Trek aan hendel 1 fig. 64 en zet het
stuurwiel in de gewenste stand: duw de
hendel tot voorbij het weerstandspunt
om het stuurwiel te vergrendelen.
Controleer of het stuurwiel goed vastzit.
Variabele stuurbekrachtiging
De variabele stuurbekrachtiging is een
elektronisch systeem dat de
stuurbekrachtiging aanpast aan de
snelheid van het voertuig.Tijdens het parkeren verloopt het sturen
dus minder zwaar (voor meer comfort),
maar het sturen wordt zwaarder
naarmate de snelheid toeneemt.
BELANGRIJK
26)Verstellingen mogen alleen bij
stilstaand voertuig en uitgeschakelde motor
gebeuren.
27)Zet nooit de motor af als u
heuvelafwaarts rijdt noch als het voertuig
gewoon rijdt (als de motor wordt afgezet,
wordt de stuurbekrachtiging
uitgeschakeld).
28)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het kan
ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
BELANGRIJK
1)U kunt het stuurwiel nog steeds draaien
bij uitgeschakelde motor of in geval van een
systeemfout. Er moet alleen meer kracht
worden uitgeoefend.
64T36525
33

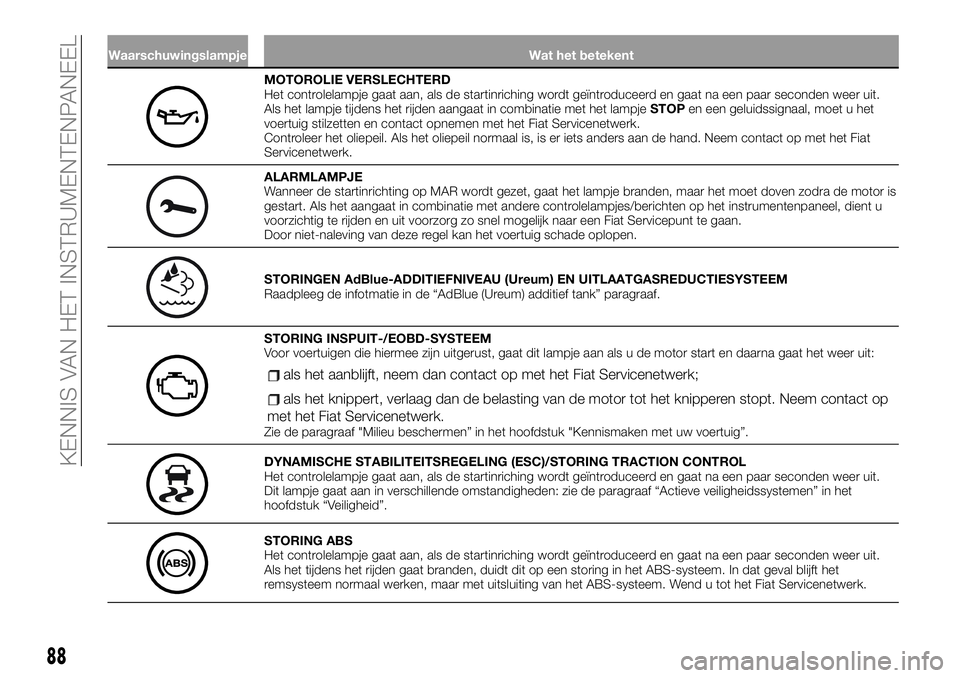

Waarschuwingslampje Wat het betekent
MOTOROLIE VERSLECHTERD
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het lampje tijdens het rijden aangaat in combinatie met het lampjeSTOPen een geluidssignaal, moet u het
voertuig stilzetten en contact opnemen met het Fiat Servicenetwerk.
Controleer het oliepeil. Als het oliepeil normaal is, is er iets anders aan de hand. Neem contact op met het Fiat
Servicenetwerk.
ALARMLAMPJE
Wanneer de startinrichting op MAR wordt gezet, gaat het lampje branden, maar het moet doven zodra de motor is
gestart. Als het aangaat in combinatie met andere controlelampjes/berichten op het instrumentenpaneel, dient u
voorzichtig te rijden en uit voorzorg zo snel mogelijk naar een Fiat Servicepunt te gaan.
Door niet-naleving van deze regel kan het voertuig schade oplopen.
STORINGEN AdBlue-ADDITIEFNIVEAU (Ureum) EN UITLAATGASREDUCTIESYSTEEM
Raadpleeg de infotmatie in de “AdBlue (Ureum) additief tank” paragraaf.
STORING INSPUIT-/EOBD-SYSTEEM
Voor voertuigen die hiermee zijn uitgerust, gaat dit lampje aan als u de motor start en daarna gaat het weer uit:
als het aanblijft, neem dan contact op met het Fiat Servicenetwerk;
als het knippert, verlaag dan de belasting van de motor tot het knipperen stopt. Neem contact op
met het Fiat Servicenetwerk.
Zie de paragraaf "Milieu beschermen” in het hoofdstuk "Kennismaken met uw voertuig”.
DYNAMISCHE STABILITEITSREGELING (ESC)/STORING TRACTION CONTROL
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Dit lampje gaat aan in verschillende omstandigheden: zie de paragraaf “Actieve veiligheidssystemen” in het
hoofdstuk “Veiligheid”.
STORING ABS
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het tijdens het rijden gaat branden, duidt dit op een storing in het ABS-systeem. In dat geval blijft het
remsysteem normaal werken, maar met uitsluiting van het ABS-systeem. Wend u tot het Fiat Servicenetwerk.
88
KENNIS VAN HET INSTRUMENTENPANEEL

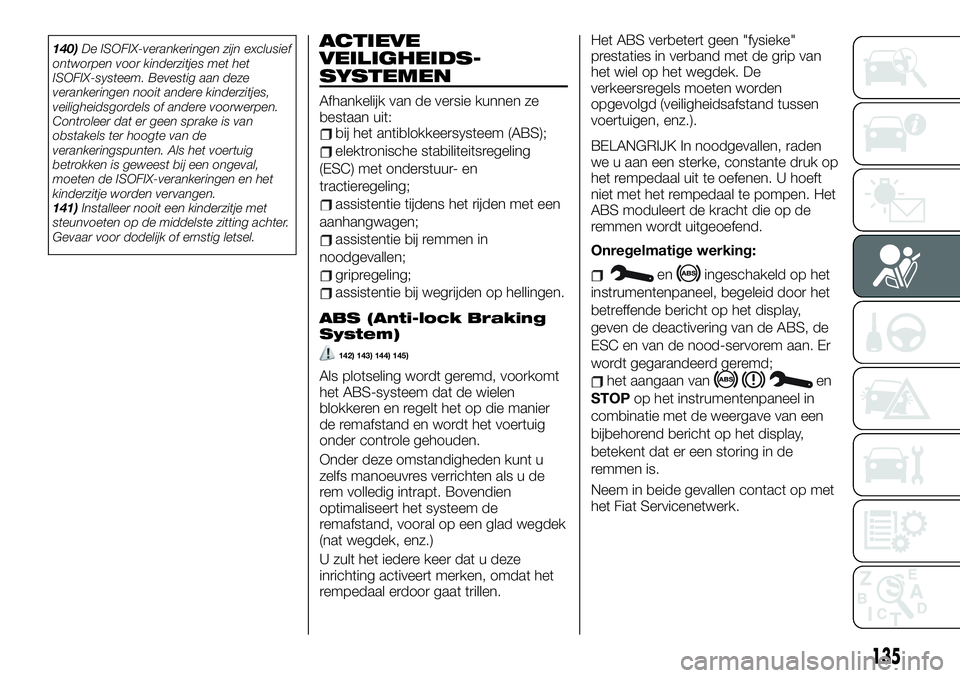

140)De ISOFIX-verankeringen zijn exclusief
ontworpen voor kinderzitjes met het
ISOFIX-systeem. Bevestig aan deze
verankeringen nooit andere kinderzitjes,
veiligheidsgordels of andere voorwerpen.
Controleer dat er geen sprake is van
obstakels ter hoogte van de
verankeringspunten. Als het voertuig
betrokken is geweest bij een ongeval,
moeten de ISOFIX-verankeringen en het
kinderzitje worden vervangen.
141)Installeer nooit een kinderzitje met
steunvoeten op de middelste zitting achter.
Gevaar voor dodelijk of ernstig letsel.ACTIEVE
VEILIGHEIDS-
SYSTEMEN
Afhankelijk van de versie kunnen ze
bestaan uit:
bij het antiblokkeersysteem (ABS);
elektronische stabiliteitsregeling
(ESC) met onderstuur- en
tractieregeling;
assistentie tijdens het rijden met een
aanhangwagen;
assistentie bij remmen in
noodgevallen;
gripregeling;
assistentie bij wegrijden op hellingen.
ABS (Anti-lock Braking
System)
142) 143) 144) 145)
Als plotseling wordt geremd, voorkomt
het ABS-systeem dat de wielen
blokkeren en regelt het op die manier
de remafstand en wordt het voertuig
onder controle gehouden.
Onder deze omstandigheden kunt u
zelfs manoeuvres verrichten als u de
rem volledig intrapt. Bovendien
optimaliseert het systeem de
remafstand, vooral op een glad wegdek
(nat wegdek, enz.)
U zult het iedere keer dat u deze
inrichting activeert merken, omdat het
rempedaal erdoor gaat trillen.Het ABS verbetert geen "fysieke"
prestaties in verband met de grip van
het wiel op het wegdek. De
verkeersregels moeten worden
opgevolgd (veiligheidsafstand tussen
voertuigen, enz.).
BELANGRIJK In noodgevallen, raden
we u aan een sterke, constante druk op
het rempedaal uit te oefenen. U hoeft
niet met het rempedaal te pompen. Het
ABS moduleert de kracht die op de
remmen wordt uitgeoefend.
Onregelmatige werking:
eningeschakeld op het
instrumentenpaneel, begeleid door het
betreffende bericht op het display,
geven de deactivering van de ABS, de
ESC en van de nood-servorem aan. Er
wordt gegarandeerd geremd;
het aangaan vanen
STOPop het instrumentenpaneel in
combinatie met de weergave van een
bijbehorend bericht op het display,
betekent dat er een storing in de
remmen is.
Neem in beide gevallen contact op met
het Fiat Servicenetwerk.
135

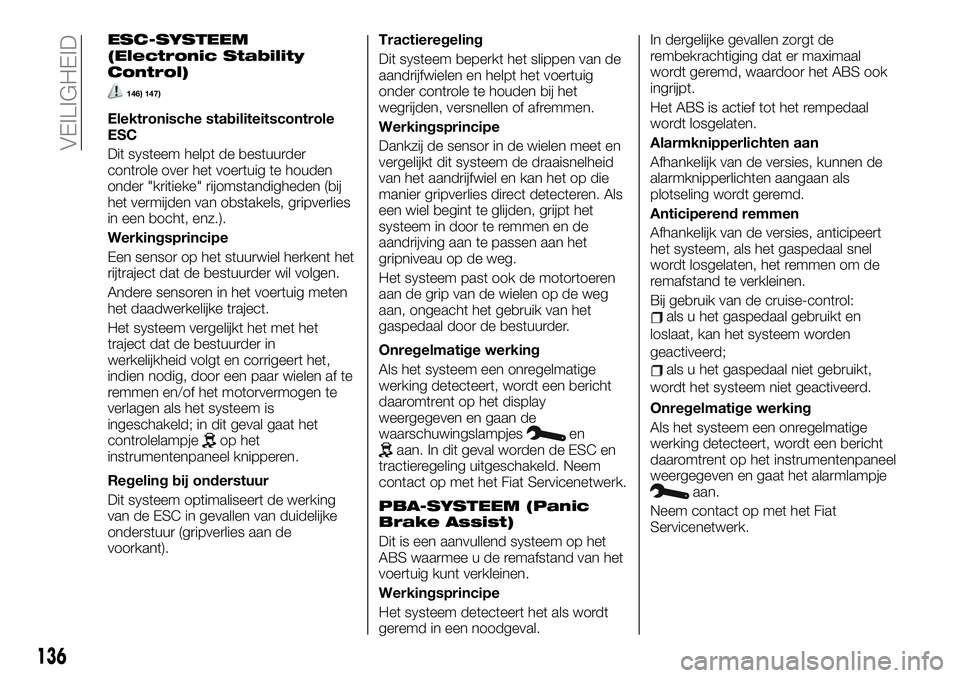

ESC-SYSTEEM
(Electronic Stability
Control)
146) 147)
Elektronische stabiliteitscontrole
ESC
Dit systeem helpt de bestuurder
controle over het voertuig te houden
onder "kritieke" rijomstandigheden (bij
het vermijden van obstakels, gripverlies
in een bocht, enz.).
Werkingsprincipe
Een sensor op het stuurwiel herkent het
rijtraject dat de bestuurder wil volgen.
Andere sensoren in het voertuig meten
het daadwerkelijke traject.
Het systeem vergelijkt het met het
traject dat de bestuurder in
werkelijkheid volgt en corrigeert het,
indien nodig, door een paar wielen af te
remmen en/of het motorvermogen te
verlagen als het systeem is
ingeschakeld; in dit geval gaat het
controlelampje
op het
instrumentenpaneel knipperen.
Regeling bij onderstuur
Dit systeem optimaliseert de werking
van de ESC in gevallen van duidelijke
onderstuur (gripverlies aan de
voorkant).Tractieregeling
Dit systeem beperkt het slippen van de
aandrijfwielen en helpt het voertuig
onder controle te houden bij het
wegrijden, versnellen of afremmen.
Werkingsprincipe
Dankzij de sensor in de wielen meet en
vergelijkt dit systeem de draaisnelheid
van het aandrijfwiel en kan het op die
manier gripverlies direct detecteren. Als
een wiel begint te glijden, grijpt het
systeem in door te remmen en de
aandrijving aan te passen aan het
gripniveau op de weg.
Het systeem past ook de motortoeren
aan de grip van de wielen op de weg
aan, ongeacht het gebruik van het
gaspedaal door de bestuurder.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het display
weergegeven en gaan de
waarschuwingslampjesenaan. In dit geval worden de ESC en
tractieregeling uitgeschakeld. Neem
contact op met het Fiat Servicenetwerk.
PBA-SYSTEEM (Panic
Brake Assist)
Dit is een aanvullend systeem op het
ABS waarmee u de remafstand van het
voertuig kunt verkleinen.
Werkingsprincipe
Het systeem detecteert het als wordt
geremd in een noodgeval.In dergelijke gevallen zorgt de
rembekrachtiging dat er maximaal
wordt geremd, waardoor het ABS ook
ingrijpt.
Het ABS is actief tot het rempedaal
wordt losgelaten.
Alarmknipperlichten aan
Afhankelijk van de versies, kunnen de
alarmknipperlichten aangaan als
plotseling wordt geremd.
Anticiperend remmen
Afhankelijk van de versies, anticipeert
het systeem, als het gaspedaal snel
wordt losgelaten, het remmen om de
remafstand te verkleinen.
Bij gebruik van de cruise-control:
als u het gaspedaal gebruikt en
loslaat, kan het systeem worden
geactiveerd;
als u het gaspedaal niet gebruikt,
wordt het systeem niet geactiveerd.
Onregelmatige werking
Als het systeem een onregelmatige
werking detecteert, wordt een bericht
daaromtrent op het instrumentenpaneel
weergegeven en gaat het alarmlampje
aan.
Neem contact op met het Fiat
Servicenetwerk.
136
VEILIGHEID

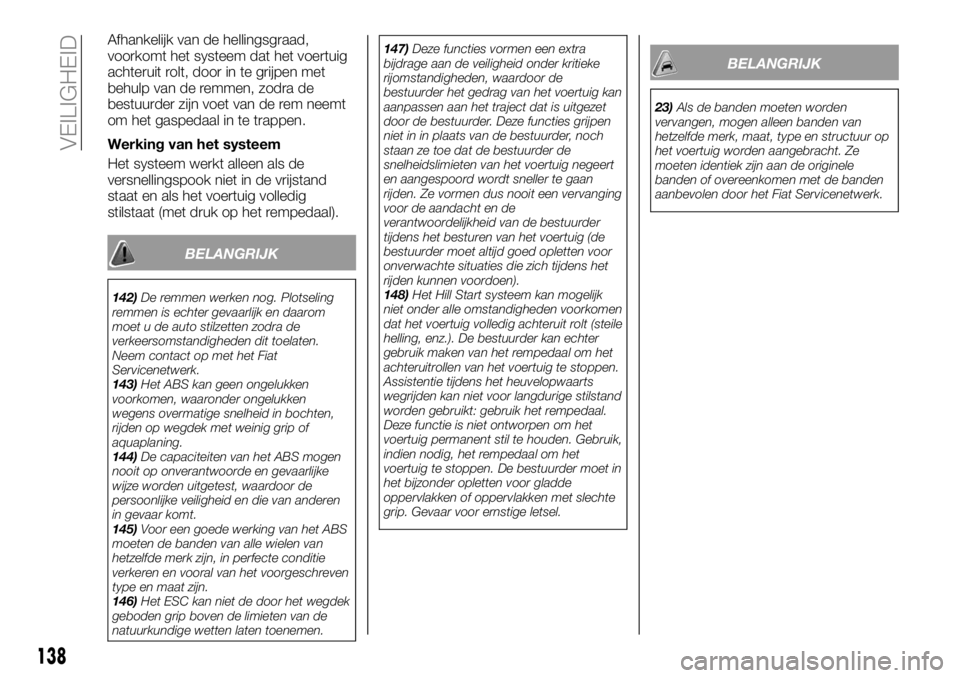

Afhankelijk van de hellingsgraad,
voorkomt het systeem dat het voertuig
achteruit rolt, door in te grijpen met
behulp van de remmen, zodra de
bestuurder zijn voet van de rem neemt
om het gaspedaal in te trappen.
Werking van het systeem
Het systeem werkt alleen als de
versnellingspook niet in de vrijstand
staat en als het voertuig volledig
stilstaat (met druk op het rempedaal).
BELANGRIJK
142)De remmen werken nog. Plotseling
remmen is echter gevaarlijk en daarom
moet u de auto stilzetten zodra de
verkeersomstandigheden dit toelaten.
Neem contact op met het Fiat
Servicenetwerk.
143)Het ABS kan geen ongelukken
voorkomen, waaronder ongelukken
wegens overmatige snelheid in bochten,
rijden op wegdek met weinig grip of
aquaplaning.
144)De capaciteiten van het ABS mogen
nooit op onverantwoorde en gevaarlijke
wijze worden uitgetest, waardoor de
persoonlijke veiligheid en die van anderen
in gevaar komt.
145)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
146)Het ESC kan niet de door het wegdek
geboden grip boven de limieten van de
natuurkundige wetten laten toenemen.147)Deze functies vormen een extra
bijdrage aan de veiligheid onder kritieke
rijomstandigheden, waardoor de
bestuurder het gedrag van het voertuig kan
aanpassen aan het traject dat is uitgezet
door de bestuurder. Deze functies grijpen
niet in in plaats van de bestuurder, noch
staan ze toe dat de bestuurder de
snelheidslimieten van het voertuig negeert
en aangespoord wordt sneller te gaan
rijden. Ze vormen dus nooit een vervanging
voor de aandacht en de
verantwoordelijkheid van de bestuurder
tijdens het besturen van het voertuig (de
bestuurder moet altijd goed opletten voor
onverwachte situaties die zich tijdens het
rijden kunnen voordoen).
148)Het Hill Start systeem kan mogelijk
niet onder alle omstandigheden voorkomen
dat het voertuig volledig achteruit rolt (steile
helling, enz.). De bestuurder kan echter
gebruik maken van het rempedaal om het
achteruitrollen van het voertuig te stoppen.
Assistentie tijdens het heuvelopwaarts
wegrijden kan niet voor langdurige stilstand
worden gebruikt: gebruik het rempedaal.
Deze functie is niet ontworpen om het
voertuig permanent stil te houden. Gebruik,
indien nodig, het rempedaal om het
voertuig te stoppen. De bestuurder moet in
het bijzonder opletten voor gladde
oppervlakken of oppervlakken met slechte
grip. Gevaar voor ernstige letsel.
BELANGRIJK
23)Als de banden moeten worden
vervangen, mogen alleen banden van
hetzelfde merk, maat, type en structuur op
het voertuig worden aangebracht. Ze
moeten identiek zijn aan de originele
banden of overeenkomen met de banden
aanbevolen door het Fiat Servicenetwerk.
138
VEILIGHEID

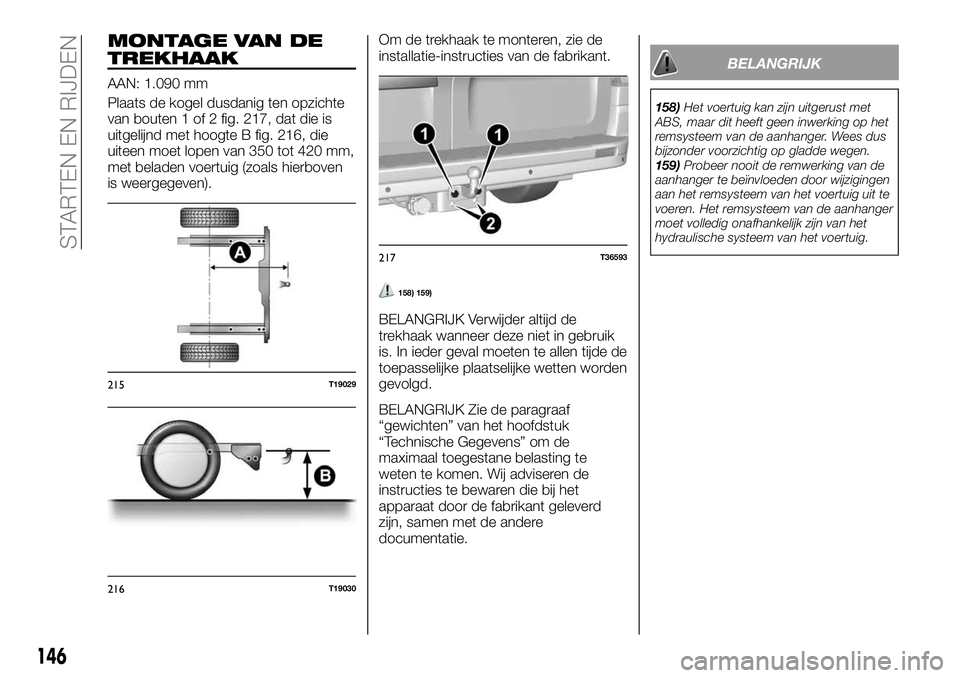

MONTAGE VAN DE
TREKHAAK
AAN: 1.090 mm
Plaats de kogel dusdanig ten opzichte
van bouten 1 of 2 fig. 217, dat die is
uitgelijnd met hoogte B fig. 216, die
uiteen moet lopen van 350 tot 420 mm,
met beladen voertuig (zoals hierboven
is weergegeven).Om de trekhaak te monteren, zie de
installatie-instructies van de fabrikant.
158) 159)
BELANGRIJK Verwijder altijd de
trekhaak wanneer deze niet in gebruik
is. In ieder geval moeten te allen tijde de
toepasselijke plaatselijke wetten worden
gevolgd.
BELANGRIJK Zie de paragraaf
“gewichten” van het hoofdstuk
“Technische Gegevens” om de
maximaal toegestane belasting te
weten te komen. Wij adviseren de
instructies te bewaren die bij het
apparaat door de fabrikant geleverd
zijn, samen met de andere
documentatie.
BELANGRIJK
158)Het voertuig kan zijn uitgerust met
ABS, maar dit heeft geen inwerking op het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
159)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit te
voeren. Het remsysteem van de aanhanger
moet volledig onafhankelijk zijn van het
hydraulische systeem van het voertuig.
215T19029
216T19030
217T36593
146
STARTEN EN RIJDEN

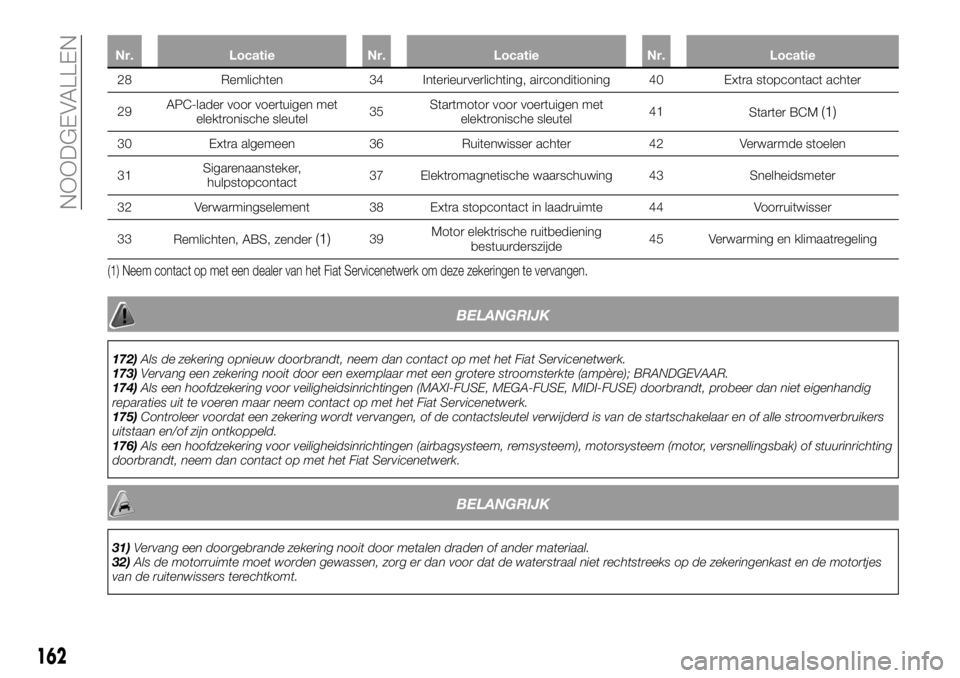

Nr. Locatie Nr. Locatie Nr. Locatie
28 Remlichten 34 Interieurverlichting, airconditioning 40 Extra stopcontact achter
29APC-lader voor voertuigen met
elektronische sleutel35Startmotor voor voertuigen met
elektronische sleutel41
Starter BCM
(1)
30 Extra algemeen 36 Ruitenwisser achter 42 Verwarmde stoelen
31Sigarenaansteker,
hulpstopcontact37 Elektromagnetische waarschuwing 43 Snelheidsmeter
32 Verwarmingselement 38 Extra stopcontact in laadruimte 44 Voorruitwisser
33
Remlichten, ABS, zender
(1)39Motor elektrische ruitbediening
bestuurderszijde45 Verwarming en klimaatregeling
(1) Neem contact op met een dealer van het Fiat Servicenetwerk om deze zekeringen te vervangen.
BELANGRIJK
172)Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
173)Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.
174)Als een hoofdzekering voor veiligheidsinrichtingen (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) doorbrandt, probeer dan niet eigenhandig
reparaties uit te voeren maar neem contact op met het Fiat Servicenetwerk.
175)Controleer voordat een zekering wordt vervangen, of de contactsleutel verwijderd is van de startschakelaar en of alle stroomverbruikers
uitstaan en/of zijn ontkoppeld.
176)Als een hoofdzekering voor veiligheidsinrichtingen (airbagsysteem, remsysteem), motorsysteem (motor, versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
BELANGRIJK
31)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
32)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motortjes
van de ruitenwissers terechtkomt.
162
NOODGEVALLEN

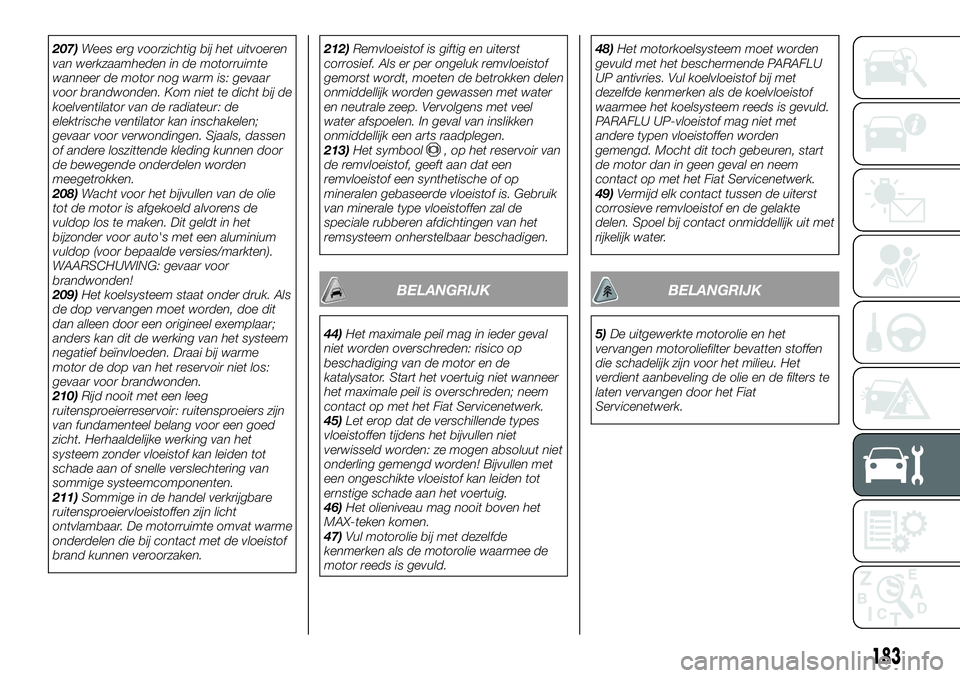

207)Wees erg voorzichtig bij het uitvoeren
van werkzaamheden in de motorruimte
wanneer de motor nog warm is: gevaar
voor brandwonden. Kom niet te dicht bij de
koelventilator van de radiateur: de
elektrische ventilator kan inschakelen;
gevaar voor verwondingen. Sjaals, dassen
of andere loszittende kleding kunnen door
de bewegende onderdelen worden
meegetrokken.
208)Wacht voor het bijvullen van de olie
tot de motor is afgekoeld alvorens de
vuldop los te maken. Dit geldt in het
bijzonder voor auto's met een aluminium
vuldop (voor bepaalde versies/markten).
WAARSCHUWING: gevaar voor
brandwonden!
209)Het koelsysteem staat onder druk. Als
de dop vervangen moet worden, doe dit
dan alleen door een origineel exemplaar;
anders kan dit de werking van het systeem
negatief beïnvloeden. Draai bij warme
motor de dop van het reservoir niet los:
gevaar voor brandwonden.
210)Rijd nooit met een leeg
ruitensproeierreservoir: ruitensproeiers zijn
van fundamenteel belang voor een goed
zicht. Herhaaldelijke werking van het
systeem zonder vloeistof kan leiden tot
schade aan of snelle verslechtering van
sommige systeemcomponenten.
211)Sommige in de handel verkrijgbare
ruitensproeiervloeistoffen zijn licht
ontvlambaar. De motorruimte omvat warme
onderdelen die bij contact met de vloeistof
brand kunnen veroorzaken.212)Remvloeistof is giftig en uiterst
corrosief. Als er per ongeluk remvloeistof
gemorst wordt, moeten de betrokken delen
onmiddellijk worden gewassen met water
en neutrale zeep. Vervolgens met veel
water afspoelen. In geval van inslikken
onmiddellijk een arts raadplegen.
213)Het symbool
, op het reservoir van
de remvloeistof, geeft aan dat een
remvloeistof een synthetische of op
mineralen gebaseerde vloeistof is. Gebruik
van minerale type vloeistoffen zal de
speciale rubberen afdichtingen van het
remsysteem onherstelbaar beschadigen.
BELANGRIJK
44)Het maximale peil mag in ieder geval
niet worden overschreden: risico op
beschadiging van de motor en de
katalysator. Start het voertuig niet wanneer
het maximale peil is overschreden; neem
contact op met het Fiat Servicenetwerk.
45)Let erop dat de verschillende types
vloeistoffen tijdens het bijvullen niet
verwisseld worden: ze mogen absoluut niet
onderling gemengd worden! Bijvullen met
een ongeschikte vloeistof kan leiden tot
ernstige schade aan het voertuig.
46)Het olieniveau mag nooit boven het
MAX-teken komen.
47)Vul motorolie bij met dezelfde
kenmerken als de motorolie waarmee de
motor reeds is gevuld.48)Het motorkoelsysteem moet worden
gevuld met het beschermende PARAFLU
UP antivries. Vul koelvloeistof bij met
dezelfde kenmerken als de koelvloeistof
waarmee het koelsysteem reeds is gevuld.
PARAFLU UP-vloeistof mag niet met
andere typen vloeistoffen worden
gemengd. Mocht dit toch gebeuren, start
de motor dan in geen geval en neem
contact op met het Fiat Servicenetwerk.
49)Vermijd elk contact tussen de uiterst
corrosieve remvloeistof en de gelakte
delen. Spoel bij contact onmiddellijk uit met
rijkelijk water.
BELANGRIJK
5)De uitgewerkte motorolie en het
vervangen motoroliefilter bevatten stoffen
die schadelijk zijn voor het milieu. Het
verdient aanbeveling de olie en de filters te
laten vervangen door het Fiat
Servicenetwerk.
183

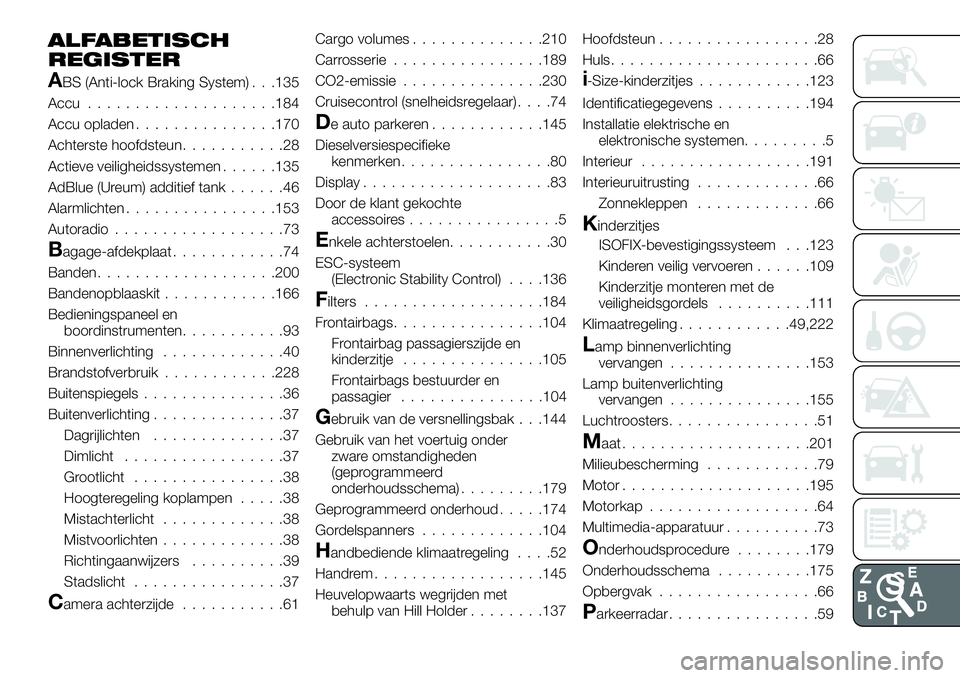

ALFABETISCH
REGISTER
ABS (Anti-lock Braking System) . . .135
Accu....................184
Accu opladen...............170
Achterste hoofdsteun...........28
Actieve veiligheidssystemen......135
AdBlue (Ureum) additief tank......46
Alarmlichten................153
Autoradio..................73
Bagage-afdekplaat............74
Banden...................200
Bandenopblaaskit............166
Bedieningspaneel en
boordinstrumenten...........93
Binnenverlichting.............40
Brandstofverbruik............228
Buitenspiegels...............36
Buitenverlichting..............37
Dagrijlichten..............37
Dimlicht.................37
Grootlicht................38
Hoogteregeling koplampen.....38
Mistachterlicht.............38
Mistvoorlichten.............38
Richtingaanwijzers..........39
Stadslicht................37
Camera achterzijde...........61Cargo volumes..............210
Carrosserie................189
CO2-emissie...............230
Cruisecontrol (snelheidsregelaar)....74
De auto parkeren............145
Dieselversiespecifieke
kenmerken................80
Display....................83
Door de klant gekochte
accessoires................5
Enkele achterstoelen...........30
ESC-systeem
(Electronic Stability Control). . . .136
Filters...................184
Frontairbags................104
Frontairbag passagierszijde en
kinderzitje...............105
Frontairbags bestuurder en
passagier . . . . . . . . . . . . . . .104
Gebruik van de versnellingsbak . . .144
Gebruik van het voertuig onder
zware omstandigheden
(geprogrammeerd
onderhoudsschema).........179
Geprogrammeerd onderhoud.....174
Gordelspanners.............104
Handbediende klimaatregeling....52
Handrem..................145
Heuvelopwaarts wegrijden met
behulp van Hill Holder........137Hoofdsteun.................28
Huls......................66
i-Size-kinderzitjes............123
Identificatiegegevens..........194
Installatie elektrische en
elektronische systemen.........5
Interieur..................191
Interieuruitrusting.............66
Zonnekleppen.............66
Kinderzitjes
ISOFIX-bevestigingssysteem . . .123
Kinderen veilig vervoeren......109
Kinderzitje monteren met de
veiligheidsgordels..........111
Klimaatregeling............49,222
Lamp binnenverlichting
vervangen...............153
Lamp buitenverlichting
vervangen...............155
Luchtroosters................51
Maat....................201
Milieubescherming............79
Motor....................195
Motorkap..................64
Multimedia-apparatuur..........73
Onderhoudsprocedure........179
Onderhoudsschema..........175
Opbergvak.................66
Parkeerradar................59
