FIAT TALENTO 2021 Käyttö- ja huolto-ohjekirja (in in Finnish)

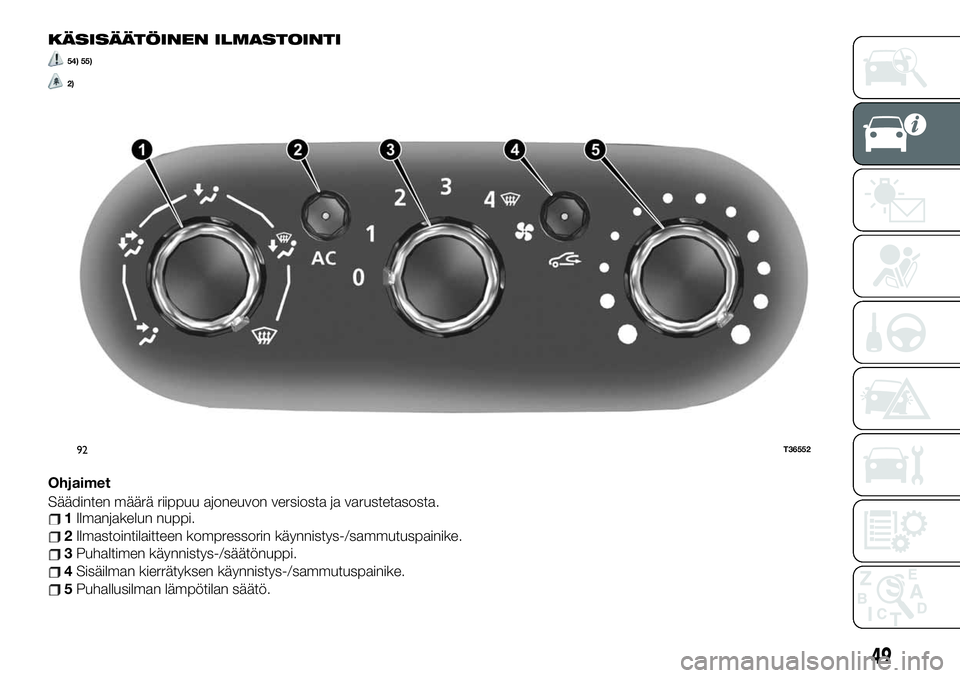

KÄSISÄÄTÖINEN ILMASTOINTI
54) 55)
2)
Ohjaimet
Säädinten määrä riippuu ajoneuvon versiosta ja varustetasosta.
1Ilmanjakelun nuppi.
2Ilmastointilaitteen kompressorin käynnistys-/sammutuspainike.
3Puhaltimen käynnistys-/säätönuppi.
4Sisäilman kierrätyksen käynnistys-/sammutuspainike.
5Puhallusilman lämpötilan säätö.
92T36552
49

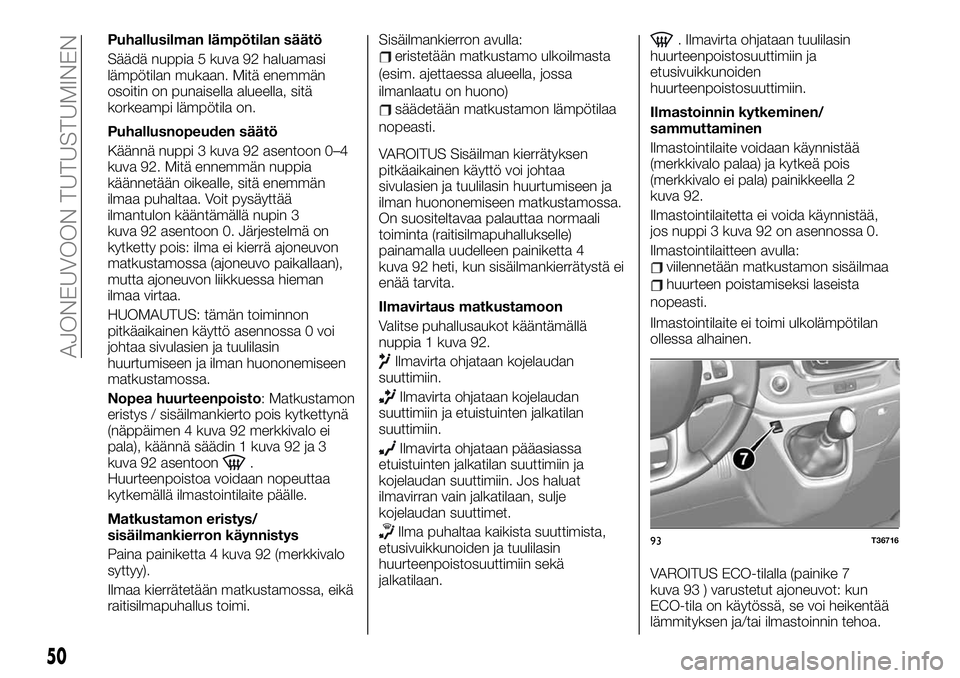

Puhallusilman lämpötilan säätö
Säädä nuppia 5 kuva 92 haluamasi
lämpötilan mukaan. Mitä enemmän
osoitin on punaisella alueella, sitä
korkeampi lämpötila on.
Puhallusnopeuden säätö
Käännä nuppi 3 kuva 92 asentoon 0–4
kuva 92. Mitä ennemmän nuppia
käännetään oikealle, sitä enemmän
ilmaa puhaltaa. Voit pysäyttää
ilmantulon kääntämällä nupin 3
kuva 92 asentoon 0. Järjestelmä on
kytketty pois: ilma ei kierrä ajoneuvon
matkustamossa (ajoneuvo paikallaan),
mutta ajoneuvon liikkuessa hieman
ilmaa virtaa.
HUOMAUTUS: tämän toiminnon
pitkäaikainen käyttö asennossa 0 voi
johtaa sivulasien ja tuulilasin
huurtumiseen ja ilman huononemiseen
matkustamossa.
Nopea huurteenpoisto: Matkustamon
eristys / sisäilmankierto pois kytkettynä
(näppäimen 4 kuva 92 merkkivalo ei
pala), käännä säädin 1 kuva 92 ja 3
kuva 92 asentoon
.
Huurteenpoistoa voidaan nopeuttaa
kytkemällä ilmastointilaite päälle.
Matkustamon eristys/
sisäilmankierron käynnistys
Paina painiketta 4 kuva 92 (merkkivalo
syttyy).
Ilmaa kierrätetään matkustamossa, eikä
raitisilmapuhallus toimi.Sisäilmankierron avulla:
eristetään matkustamo ulkoilmasta
(esim. ajettaessa alueella, jossa
ilmanlaatu on huono)
säädetään matkustamon lämpötilaa
nopeasti.
VAROITUS Sisäilman kierrätyksen
pitkäaikainen käyttö voi johtaa
sivulasien ja tuulilasin huurtumiseen ja
ilman huononemiseen matkustamossa.
On suositeltavaa palauttaa normaali
toiminta (raitisilmapuhallukselle)
painamalla uudelleen painiketta 4
kuva 92 heti, kun sisäilmankierrätystä ei
enää tarvita.
Ilmavirtaus matkustamoon
Valitse puhallusaukot kääntämällä
nuppia 1 kuva 92.
Ilmavirta ohjataan kojelaudan
suuttimiin.
Ilmavirta ohjataan kojelaudan
suuttimiin ja etuistuinten jalkatilan
suuttimiin.
Ilmavirta ohjataan pääasiassa
etuistuinten jalkatilan suuttimiin ja
kojelaudan suuttimiin. Jos haluat
ilmavirran vain jalkatilaan, sulje
kojelaudan suuttimet.
Ilma puhaltaa kaikista suuttimista,
etusivuikkunoiden ja tuulilasin
huurteenpoistosuuttimiin sekä
jalkatilaan.
. Ilmavirta ohjataan tuulilasin
huurteenpoistosuuttimiin ja
etusivuikkunoiden
huurteenpoistosuuttimiin.
Ilmastoinnin kytkeminen/
sammuttaminen
Ilmastointilaite voidaan käynnistää
(merkkivalo palaa) ja kytkeä pois
(merkkivalo ei pala) painikkeella 2
kuva 92.
Ilmastointilaitetta ei voida käynnistää,
jos nuppi 3 kuva 92 on asennossa 0.
Ilmastointilaitteen avulla:
viilennetään matkustamon sisäilmaa
huurteen poistamiseksi laseista
nopeasti.
Ilmastointilaite ei toimi ulkolämpötilan
ollessa alhainen.
VAROITUS ECO-tilalla (painike 7
kuva 93 ) varustetut ajoneuvot: kun
ECO-tila on käytössä, se voi heikentää
lämmityksen ja/tai ilmastoinnin tehoa.
93T36716
50
AJONEUVOON TUTUSTUMINEN

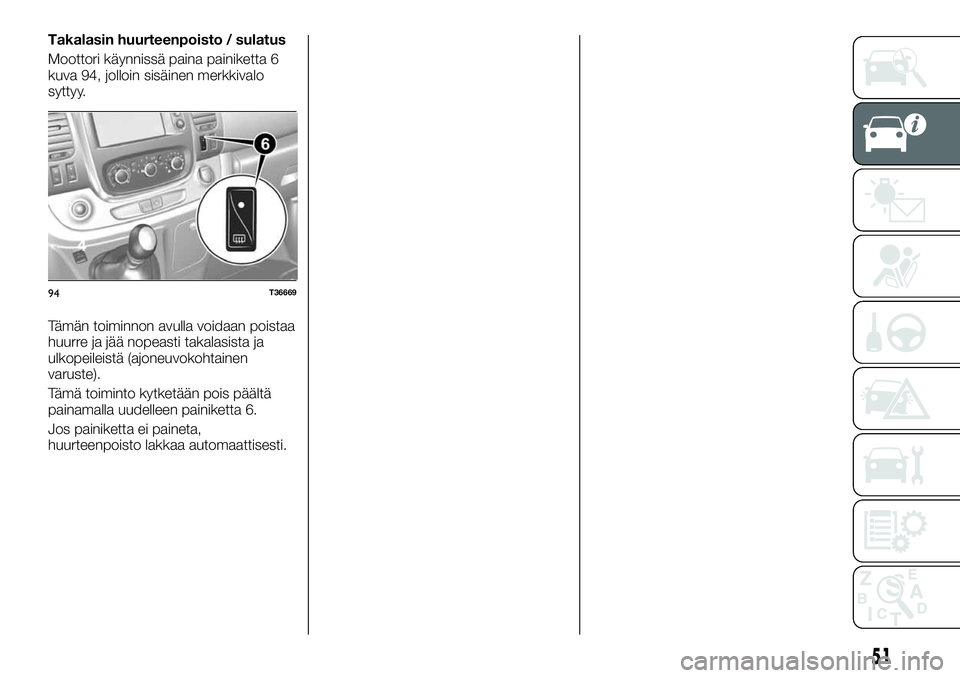

Takalasin huurteenpoisto / sulatus
Moottori käynnissä paina painiketta 6
kuva 94, jolloin sisäinen merkkivalo
syttyy.
Tämän toiminnon avulla voidaan poistaa
huurre ja jää nopeasti takalasista ja
ulkopeileistä (ajoneuvokohtainen
varuste).
Tämä toiminto kytketään pois päältä
painamalla uudelleen painiketta 6.
Jos painiketta ei paineta,
huurteenpoisto lakkaa automaattisesti.
94T36669
51

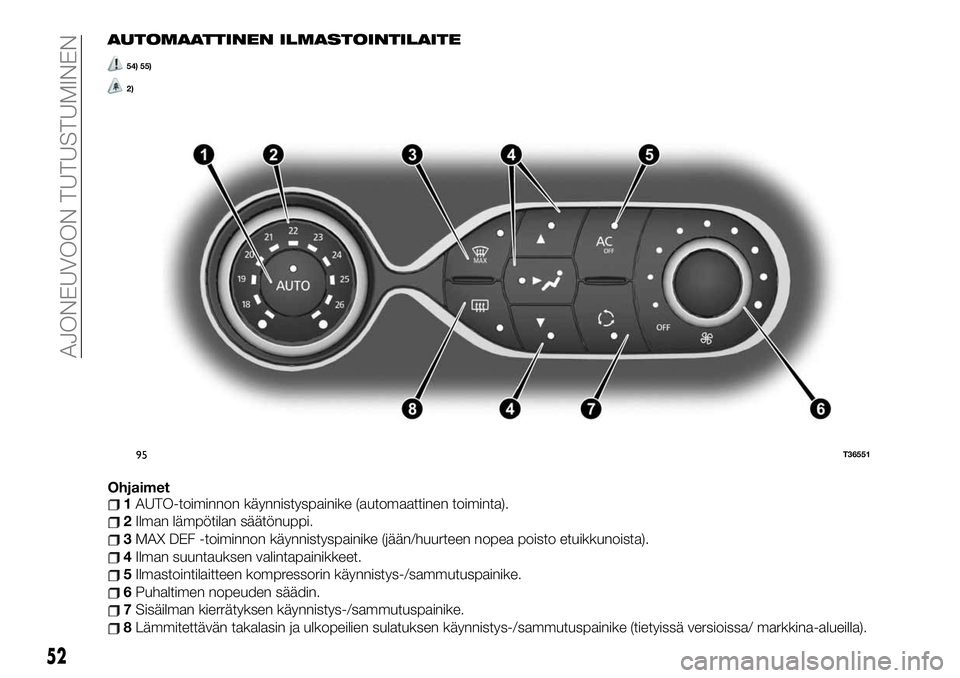

AUTOMAATTINEN ILMASTOINTILAITE
54) 55)
2)
Ohjaimet1AUTO-toiminnon käynnistyspainike (automaattinen toiminta).
2Ilman lämpötilan säätönuppi.
3MAX DEF -toiminnon käynnistyspainike (jään/huurteen nopea poisto etuikkunoista).
4Ilman suuntauksen valintapainikkeet.
5Ilmastointilaitteen kompressorin käynnistys-/sammutuspainike.
6Puhaltimen nopeuden säädin.
7Sisäilman kierrätyksen käynnistys-/sammutuspainike.
8Lämmitettävän takalasin ja ulkopeilien sulatuksen käynnistys-/sammutuspainike (tietyissä versioissa/ markkina-alueilla).
95T36551
52
AJONEUVOON TUTUSTUMINEN

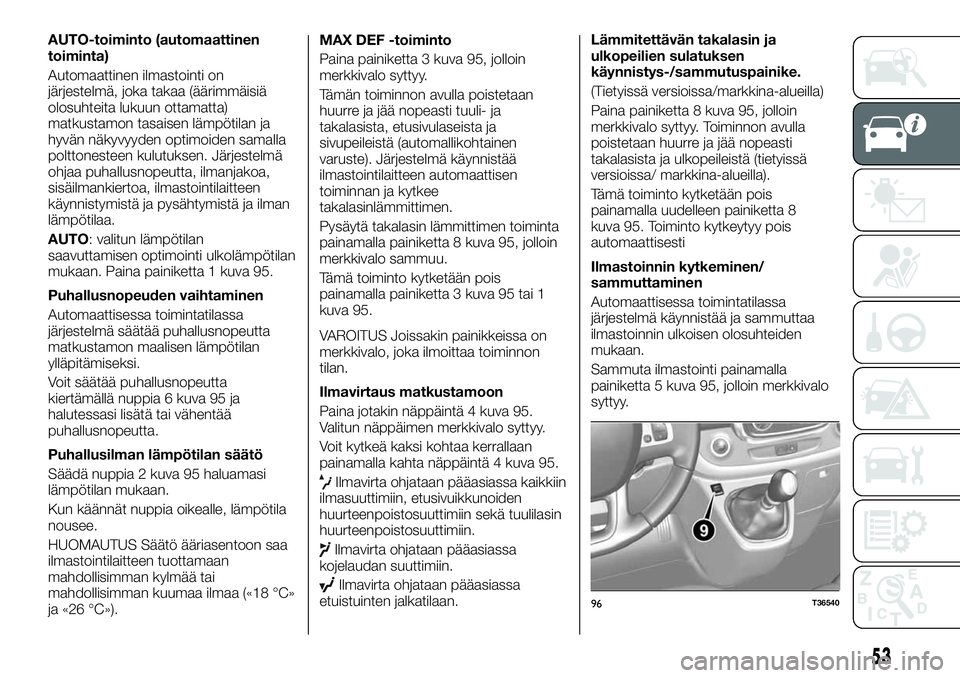

AUTO-toiminto (automaattinen
toiminta)
Automaattinen ilmastointi on
järjestelmä, joka takaa (äärimmäisiä
olosuhteita lukuun ottamatta)
matkustamon tasaisen lämpötilan ja
hyvän näkyvyyden optimoiden samalla
polttonesteen kulutuksen. Järjestelmä
ohjaa puhallusnopeutta, ilmanjakoa,
sisäilmankiertoa, ilmastointilaitteen
käynnistymistä ja pysähtymistä ja ilman
lämpötilaa.
AUTO: valitun lämpötilan
saavuttamisen optimointi ulkolämpötilan
mukaan. Paina painiketta 1 kuva 95.
Puhallusnopeuden vaihtaminen
Automaattisessa toimintatilassa
järjestelmä säätää puhallusnopeutta
matkustamon maalisen lämpötilan
ylläpitämiseksi.
Voit säätää puhallusnopeutta
kiertämällä nuppia 6 kuva 95 ja
halutessasi lisätä tai vähentää
puhallusnopeutta.
Puhallusilman lämpötilan säätö
Säädä nuppia 2 kuva 95 haluamasi
lämpötilan mukaan.
Kun käännät nuppia oikealle, lämpötila
nousee.
HUOMAUTUS Säätö ääriasentoon saa
ilmastointilaitteen tuottamaan
mahdollisimman kylmää tai
mahdollisimman kuumaa ilmaa («18 °C»
ja «26 °C»).MAX DEF -toiminto
Paina painiketta 3 kuva 95, jolloin
merkkivalo syttyy.
Tämän toiminnon avulla poistetaan
huurre ja jää nopeasti tuuli- ja
takalasista, etusivulaseista ja
sivupeileistä (automallikohtainen
varuste). Järjestelmä käynnistää
ilmastointilaitteen automaattisen
toiminnan ja kytkee
takalasinlämmittimen.
Pysäytä takalasin lämmittimen toiminta
painamalla painiketta 8 kuva 95, jolloin
merkkivalo sammuu.
Tämä toiminto kytketään pois
painamalla painiketta 3 kuva 95 tai 1
kuva 95.
VAROITUS Joissakin painikkeissa on
merkkivalo, joka ilmoittaa toiminnon
tilan.
Ilmavirtaus matkustamoon
Paina jotakin näppäintä 4 kuva 95.
Valitun näppäimen merkkivalo syttyy.
Voit kytkeä kaksi kohtaa kerrallaan
painamalla kahta näppäintä 4 kuva 95.
Ilmavirta ohjataan pääasiassa kaikkiin
ilmasuuttimiin, etusivuikkunoiden
huurteenpoistosuuttimiin sekä tuulilasin
huurteenpoistosuuttimiin.
Ilmavirta ohjataan pääasiassa
kojelaudan suuttimiin.
Ilmavirta ohjataan pääasiassa
etuistuinten jalkatilaan.Lämmitettävän takalasin ja
ulkopeilien sulatuksen
käynnistys-/sammutuspainike.
(Tietyissä versioissa/markkina-alueilla)
Paina painiketta 8 kuva 95, jolloin
merkkivalo syttyy. Toiminnon avulla
poistetaan huurre ja jää nopeasti
takalasista ja ulkopeileistä (tietyissä
versioissa/ markkina-alueilla).
Tämä toiminto kytketään pois
painamalla uudelleen painiketta 8
kuva 95. Toiminto kytkeytyy pois
automaattisesti
Ilmastoinnin kytkeminen/
sammuttaminen
Automaattisessa toimintatilassa
järjestelmä käynnistää ja sammuttaa
ilmastoinnin ulkoisen olosuhteiden
mukaan.
Sammuta ilmastointi painamalla
painiketta 5 kuva 95, jolloin merkkivalo
syttyy.
96T36540
53

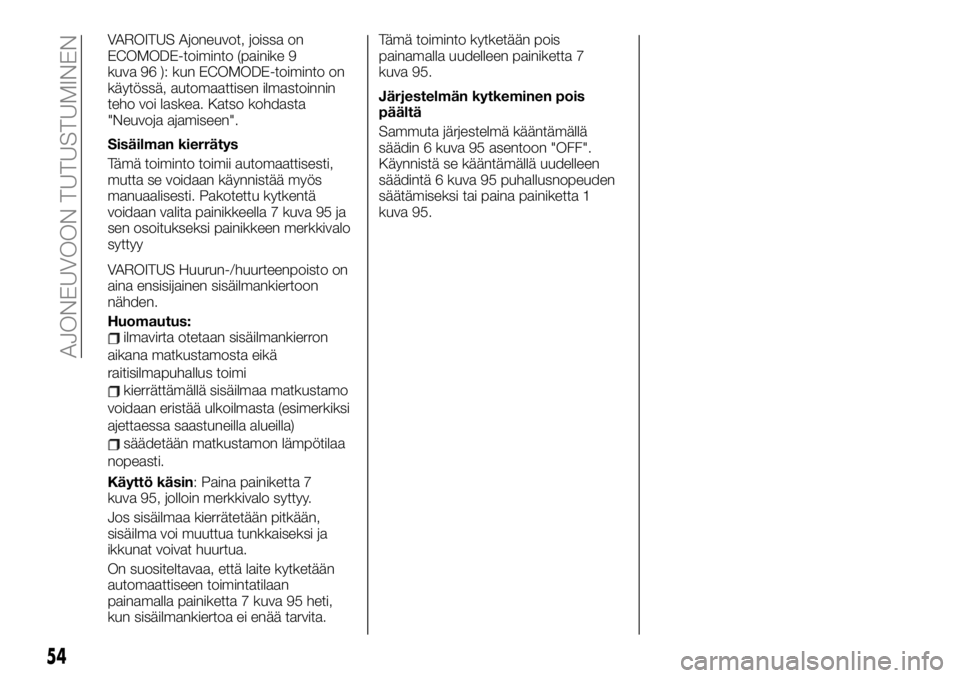

VAROITUS Ajoneuvot, joissa on
ECOMODE-toiminto (painike 9
kuva 96 ): kun ECOMODE-toiminto on
käytössä, automaattisen ilmastoinnin
teho voi laskea. Katso kohdasta
"Neuvoja ajamiseen".
Sisäilman kierrätys
Tämä toiminto toimii automaattisesti,
mutta se voidaan käynnistää myös
manuaalisesti. Pakotettu kytkentä
voidaan valita painikkeella 7 kuva 95 ja
sen osoitukseksi painikkeen merkkivalo
syttyy
VAROITUS Huurun-/huurteenpoisto on
aina ensisijainen sisäilmankiertoon
nähden.
Huomautus:
ilmavirta otetaan sisäilmankierron
aikana matkustamosta eikä
raitisilmapuhallus toimi
kierrättämällä sisäilmaa matkustamo
voidaan eristää ulkoilmasta (esimerkiksi
ajettaessa saastuneilla alueilla)
säädetään matkustamon lämpötilaa
nopeasti.
Käyttö käsin: Paina painiketta 7
kuva 95, jolloin merkkivalo syttyy.
Jos sisäilmaa kierrätetään pitkään,
sisäilma voi muuttua tunkkaiseksi ja
ikkunat voivat huurtua.
On suositeltavaa, että laite kytketään
automaattiseen toimintatilaan
painamalla painiketta 7 kuva 95 heti,
kun sisäilmankiertoa ei enää tarvita.Tämä toiminto kytketään pois
painamalla uudelleen painiketta 7
kuva 95.
Järjestelmän kytkeminen pois
päältä
Sammuta järjestelmä kääntämällä
säädin 6 kuva 95 asentoon "OFF".
Käynnistä se kääntämällä uudelleen
säädintä 6 kuva 95 puhallusnopeuden
säätämiseksi tai paina painiketta 1
kuva 95.
54
AJONEUVOON TUTUSTUMINEN

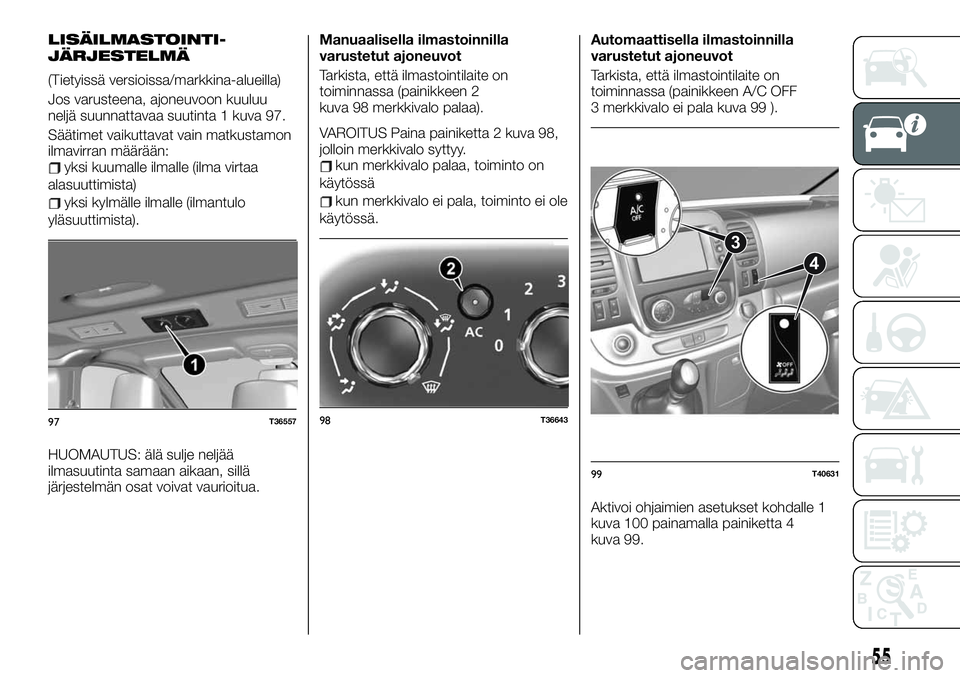

LISÄILMASTOINTI-
JÄRJESTELMÄ
(Tietyissä versioissa/markkina-alueilla)
Jos varusteena, ajoneuvoon kuuluu
neljä suunnattavaa suutinta 1 kuva 97.
Säätimet vaikuttavat vain matkustamon
ilmavirran määrään:
yksi kuumalle ilmalle (ilma virtaa
alasuuttimista)
yksi kylmälle ilmalle (ilmantulo
yläsuuttimista).
HUOMAUTUS: älä sulje neljää
ilmasuutinta samaan aikaan, sillä
järjestelmän osat voivat vaurioitua.Manuaalisella ilmastoinnilla
varustetut ajoneuvot
Tarkista, että ilmastointilaite on
toiminnassa (painikkeen 2
kuva 98 merkkivalo palaa).
VAROITUS Paina painiketta 2 kuva 98,
jolloin merkkivalo syttyy.
kun merkkivalo palaa, toiminto on
käytössä
kun merkkivalo ei pala, toiminto ei ole
käytössä.
Automaattisella ilmastoinnilla
varustetut ajoneuvot
Tarkista, että ilmastointilaite on
toiminnassa (painikkeen A/C OFF
3 merkkivalo ei pala kuva 99 ).
Aktivoi ohjaimien asetukset kohdalle 1
kuva 100 painamalla painiketta 4
kuva 99.
97T3655798T36643
3
4
99T40631
55

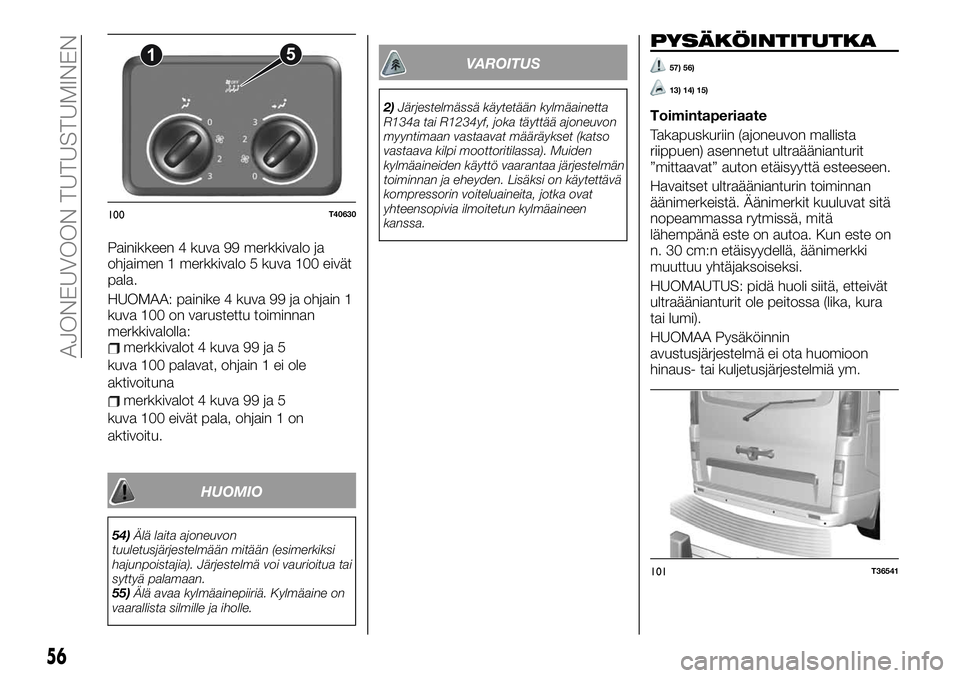

Painikkeen 4 kuva 99 merkkivalo ja
ohjaimen 1 merkkivalo 5 kuva 100 eivät
pala.
HUOMAA: painike 4 kuva 99 ja ohjain 1
kuva 100 on varustettu toiminnan
merkkivalolla:
merkkivalot 4 kuva 99 ja 5
kuva 100 palavat, ohjain 1 ei ole
aktivoituna
merkkivalot 4 kuva 99 ja 5
kuva 100 eivät pala, ohjain 1 on
aktivoitu.
HUOMIO
54)Älä laita ajoneuvon
tuuletusjärjestelmään mitään (esimerkiksi
hajunpoistajia). Järjestelmä voi vaurioitua tai
syttyä palamaan.
55)Älä avaa kylmäainepiiriä. Kylmäaine on
vaarallista silmille ja iholle.
VAROITUS
2)Järjestelmässä käytetään kylmäainetta
R134a tai R1234yf, joka täyttää ajoneuvon
myyntimaan vastaavat määräykset (katso
vastaava kilpi moottoritilassa). Muiden
kylmäaineiden käyttö vaarantaa järjestelmän
toiminnan ja eheyden. Lisäksi on käytettävä
kompressorin voiteluaineita, jotka ovat
yhteensopivia ilmoitetun kylmäaineen
kanssa.
PYSÄKÖINTITUTKA
57) 56)
13) 14) 15)
Toimintaperiaate
Takapuskuriin (ajoneuvon mallista
riippuen) asennetut ultraäänianturit
”mittaavat” auton etäisyyttä esteeseen.
Havaitset ultraäänianturin toiminnan
äänimerkeistä. Äänimerkit kuuluvat sitä
nopeammassa rytmissä, mitä
lähempänä este on autoa. Kun este on
n. 30 cm:n etäisyydellä, äänimerkki
muuttuu yhtäjaksoiseksi.
HUOMAUTUS: pidä huoli siitä, etteivät
ultraäänianturit ole peitossa (lika, kura
tai lumi).
HUOMAA Pysäköinnin
avustusjärjestelmä ei ota huomioon
hinaus- tai kuljetusjärjestelmiä ym.
15
100T40630
101T36541
56
AJONEUVOON TUTUSTUMINEN

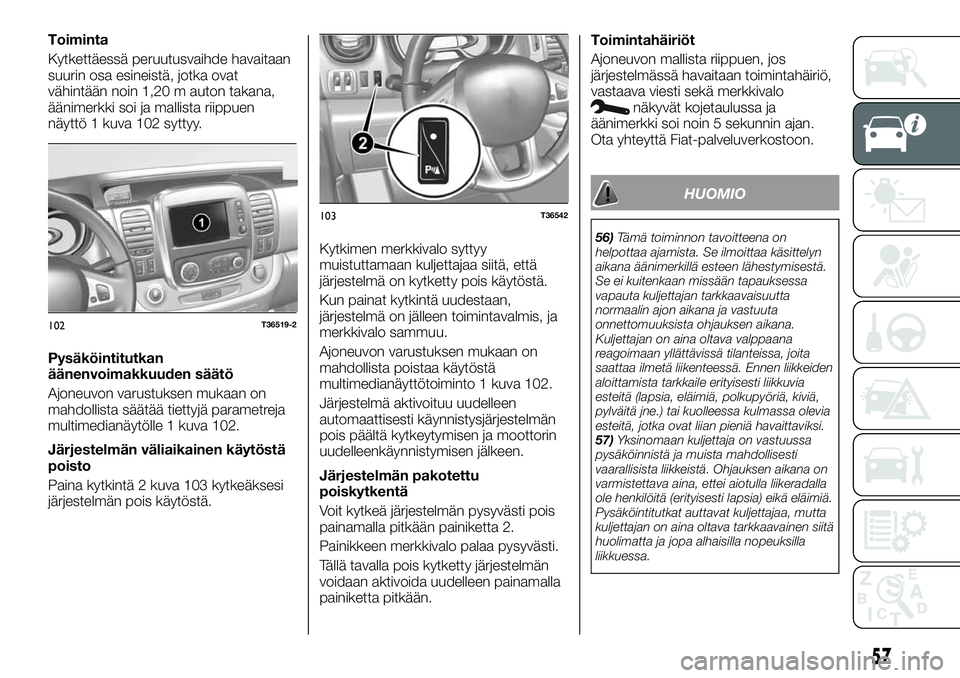

Toiminta
Kytkettäessä peruutusvaihde havaitaan
suurin osa esineistä, jotka ovat
vähintään noin 1,20 m auton takana,
äänimerkki soi ja mallista riippuen
näyttö 1 kuva 102 syttyy.
Pysäköintitutkan
äänenvoimakkuuden säätö
Ajoneuvon varustuksen mukaan on
mahdollista säätää tiettyjä parametreja
multimedianäytölle 1 kuva 102.
Järjestelmän väliaikainen käytöstä
poisto
Paina kytkintä 2 kuva 103 kytkeäksesi
järjestelmän pois käytöstä.Kytkimen merkkivalo syttyy
muistuttamaan kuljettajaa siitä, että
järjestelmä on kytketty pois käytöstä.
Kun painat kytkintä uudestaan,
järjestelmä on jälleen toimintavalmis, ja
merkkivalo sammuu.
Ajoneuvon varustuksen mukaan on
mahdollista poistaa käytöstä
multimedianäyttötoiminto 1 kuva 102.
Järjestelmä aktivoituu uudelleen
automaattisesti käynnistysjärjestelmän
pois päältä kytkeytymisen ja moottorin
uudelleenkäynnistymisen jälkeen.
Järjestelmän pakotettu
poiskytkentä
Voit kytkeä järjestelmän pysyvästi pois
painamalla pitkään painiketta 2.
Painikkeen merkkivalo palaa pysyvästi.
Tällä tavalla pois kytketty järjestelmän
voidaan aktivoida uudelleen painamalla
painiketta pitkään.Toimintahäiriöt
Ajoneuvon mallista riippuen, jos
järjestelmässä havaitaan toimintahäiriö,
vastaava viesti sekä merkkivalo
näkyvät kojetaulussa ja
äänimerkki soi noin 5 sekunnin ajan.
Ota yhteyttä Fiat-palveluverkostoon.
HUOMIO
56)Tämä toiminnon tavoitteena on
helpottaa ajamista. Se ilmoittaa käsittelyn
aikana äänimerkillä esteen lähestymisestä.
Se ei kuitenkaan missään tapauksessa
vapauta kuljettajan tarkkaavaisuutta
normaalin ajon aikana ja vastuuta
onnettomuuksista ohjauksen aikana.
Kuljettajan on aina oltava valppaana
reagoimaan yllättävissä tilanteissa, joita
saattaa ilmetä liikenteessä. Ennen liikkeiden
aloittamista tarkkaile erityisesti liikkuvia
esteitä (lapsia, eläimiä, polkupyöriä, kiviä,
pylväitä jne.) tai kuolleessa kulmassa olevia
esteitä, jotka ovat liian pieniä havaittaviksi.
57)Yksinomaan kuljettaja on vastuussa
pysäköinnistä ja muista mahdollisesti
vaarallisista liikkeistä. Ohjauksen aikana on
varmistettava aina, ettei aiotulla liikeradalla
ole henkilöitä (erityisesti lapsia) eikä eläimiä.
Pysäköintitutkat auttavat kuljettajaa, mutta
kuljettajan on aina oltava tarkkaavainen siitä
huolimatta ja jopa alhaisilla nopeuksilla
liikkuessa.
102T36519-2
103T36542
57

VAROITUS
13)Jos auto osuu ohjausliikkeiden aikana
johonkin (esim. kaiteeseen, korkeaan
jalkakäytävän reunaan tai muuhun
kaupunkirakenteeseen), auto voi
vahingoittua (esim. akseli vääntyy).
Onnettomuuksien välttämiseksi tarkastuta
ajoneuvosi Fiat-huoltoverkostossa.
14)Järjestelmän virheettömän toiminnan
kannelta on tärkeää, että tutkat
puhdistetaan aina mudasta,
epäpuhtauksista, lumesta tai jäästä. Tutkien
puhdistuksen aikana on kiinnitettävä
huomiota, jotta ne eivät naarmuuntuisi tai
vaurioituisi. Vältä kuivien, karkeiden tai
kovien liinojen käyttöä. Tutkat tulee
puhdistaa puhtaalla vedellä, johon voidaan
tarvittaessa lisätä autoshampoota. Kun
ajoneuvo pestään käyttämällä
höyrypuhdistimia tai korkeapaineisia
pesulaitteita, puhdista anturit nopeasti
pitäen suutinta vähintään 10 cm:n päässä.
15)Jos on maalattava puskuri tai
suoritettava maalin korjaustoimenpiteitä
anturien alueella, ota yhteys ainoastaan
Fiat-palveluverkostoon. Maalin virheellinen
käyttö voi vaarantaa pysäköintitutkien
toiminnan.

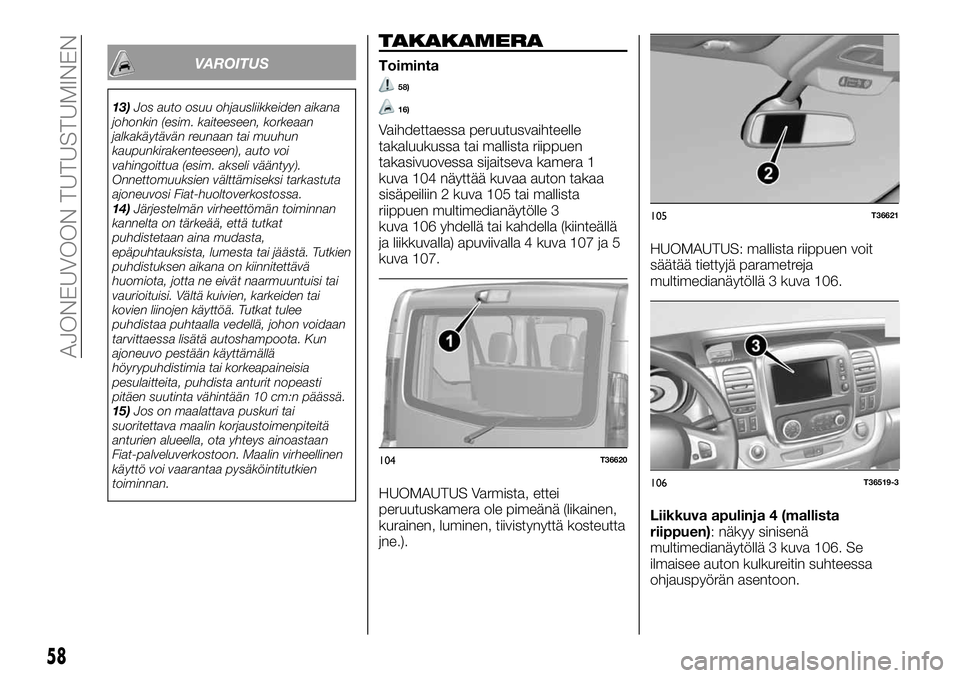

TAKAKAMERA
Toiminta
58)
16)
Vaihdettaessa peruutusvaihteelle
takaluukussa tai mallista riippuen
takasivuovessa sijaitseva kamera 1
kuva 104 näyttää kuvaa auton takaa
sisäpeiliin 2 kuva 105 tai mallista
riippuen multimedianäytölle 3
kuva 106 yhdellä tai kahdella (kiinteällä
ja liikkuvalla) apuviivalla 4 kuva 107 ja 5
kuva 107.
HUOMAUTUS Varmista, ettei
peruutuskamera ole pimeänä (likainen,
kurainen, luminen, tiivistynyttä kosteutta
jne.).HUOMAUTUS: mallista riippuen voit
säätää tiettyjä parametreja
multimedianäytöllä 3 kuva 106.
Liikkuva apulinja 4 (mallista
riippuen): näkyy sinisenä
multimedianäytöllä 3 kuva 106. Se
ilmaisee auton kulkureitin suhteessa
ohjauspyörän asentoon.
104T36620
105T36621
106T36519-3
58
AJONEUVOON TUTUSTUMINEN
