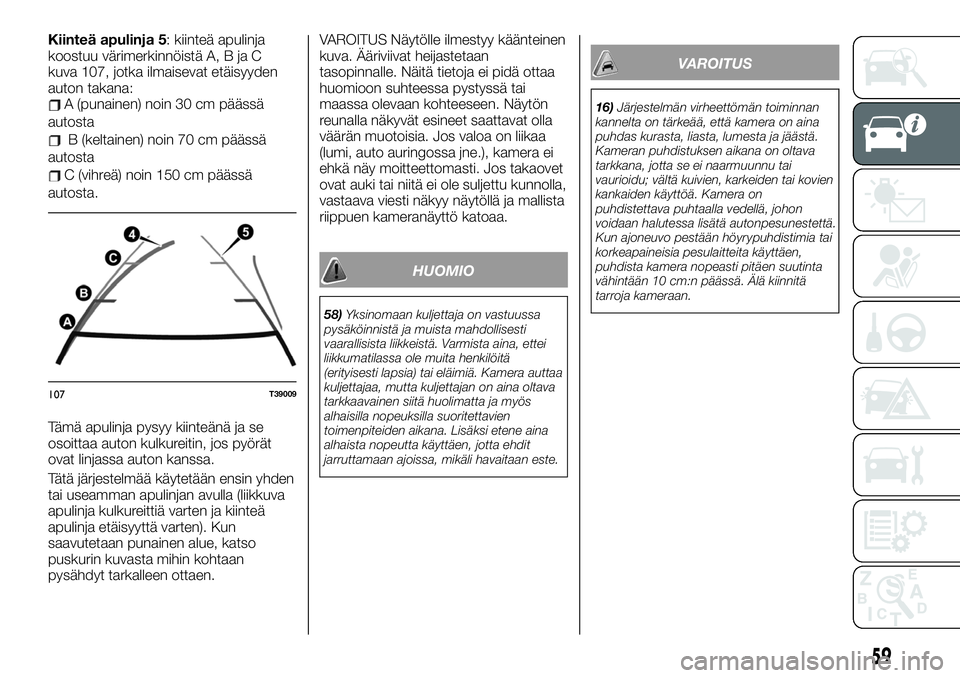

Kiinteä apulinja 5: kiinteä apulinja
koostuu värimerkinnöistä A, B ja C
kuva 107, jotka ilmaisevat etäisyyden
auton takana:
A (punainen) noin 30 cm päässä
autosta
B (keltainen) noin 70 cm päässä
autosta
C (vihreä) noin 150 cm päässä
autosta.
Tämä apulinja pysyy kiinteänä ja se
osoittaa auton kulkureitin, jos pyörät
ovat linjassa auton kanssa.
Tätä järjestelmää käytetään ensin yhden
tai useamman apulinjan avulla (liikkuva
apulinja kulkureittiä varten ja kiinteä
apulinja etäisyyttä varten). Kun
saavutetaan punainen alue, katso
puskurin kuvasta mihin kohtaan
pysähdyt tarkalleen ottaen.VAROITUS Näytölle ilmestyy käänteinen
kuva. Ääriviivat heijastetaan
tasopinnalle. Näitä tietoja ei pidä ottaa
huomioon suhteessa pystyssä tai
maassa olevaan kohteeseen. Näytön
reunalla näkyvät esineet saattavat olla
väärän muotoisia. Jos valoa on liikaa
(lumi, auto auringossa jne.), kamera ei
ehkä näy moitteettomasti. Jos takaovet
ovat auki tai niitä ei ole suljettu kunnolla,
vastaava viesti näkyy näytöllä ja mallista
riippuen kameranäyttö katoaa.
HUOMIO
58)Yksinomaan kuljettaja on vastuussa
pysäköinnistä ja muista mahdollisesti
vaarallisista liikkeistä. Varmista aina, ettei
liikkumatilassa ole muita henkilöitä
(erityisesti lapsia) tai eläimiä. Kamera auttaa
kuljettajaa, mutta kuljettajan on aina oltava
tarkkaavainen siitä huolimatta ja myös
alhaisilla nopeuksilla suoritettavien
toimenpiteiden aikana. Lisäksi etene aina
alhaista nopeutta käyttäen, jotta ehdit
jarruttamaan ajoissa, mikäli havaitaan este.
VAROITUS
16)Järjestelmän virheettömän toiminnan
kannelta on tärkeää, että kamera on aina
puhdas kurasta, liasta, lumesta ja jäästä.
Kameran puhdistuksen aikana on oltava
tarkkana, jotta se ei naarmuunnu tai
vaurioidu; vältä kuivien, karkeiden tai kovien
kankaiden käyttöä. Kamera on
puhdistettava puhtaalla vedellä, johon
voidaan halutessa lisätä autonpesunestettä.
Kun ajoneuvo pestään höyrypuhdistimia tai
korkeapaineisia pesulaitteita käyttäen,
puhdista kamera nopeasti pitäen suutinta
vähintään 10 cm:n päässä. Älä kiinnitä
tarroja kameraan.
107T39009
59

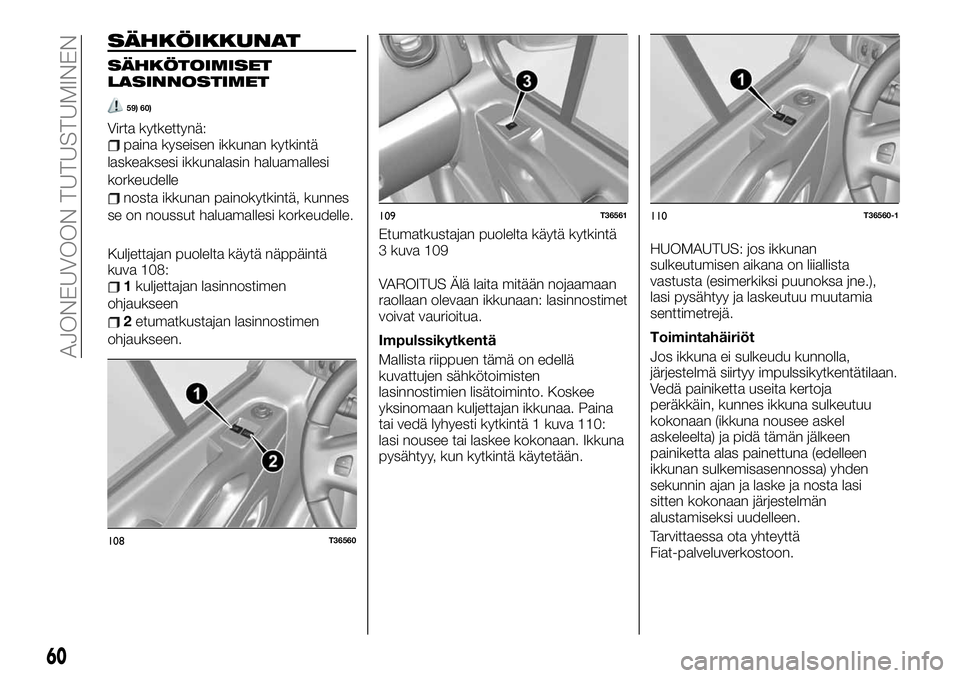

SÄHKÖIKKUNAT
SÄHKÖTOIMISET
LASINNOSTIMET
59) 60)
Virta kytkettynä:paina kyseisen ikkunan kytkintä
laskeaksesi ikkunalasin haluamallesi
korkeudelle
nosta ikkunan painokytkintä, kunnes
se on noussut haluamallesi korkeudelle.
Kuljettajan puolelta käytä näppäintä
kuva 108:
1kuljettajan lasinnostimen
ohjaukseen
2etumatkustajan lasinnostimen
ohjaukseen.VAROITUS Älä laita mitään nojaamaan
raollaan olevaan ikkunaan: lasinnostimet
voivat vaurioitua.
Impulssikytkentä
Mallista riippuen tämä on edellä
kuvattujen sähkötoimisten
lasinnostimien lisätoiminto. Koskee
yksinomaan kuljettajan ikkunaa. Paina
tai vedä lyhyesti kytkintä 1 kuva 110:
lasi nousee tai laskee kokonaan. Ikkuna
pysähtyy, kun kytkintä käytetään.HUOMAUTUS: jos ikkunan
sulkeutumisen aikana on liiallista
vastusta (esimerkiksi puunoksa jne.),
lasi pysähtyy ja laskeutuu muutamia
senttimetrejä.
Toimintahäiriöt
Jos ikkuna ei sulkeudu kunnolla,
järjestelmä siirtyy impulssikytkentätilaan.
Vedä painiketta useita kertoja
peräkkäin, kunnes ikkuna sulkeutuu
kokonaan (ikkuna nousee askel
askeleelta) ja pidä tämän jälkeen
painiketta alas painettuna (edelleen
ikkunan sulkemisasennossa) yhden
sekunnin ajan ja laske ja nosta lasi
sitten kokonaan järjestelmän
alustamiseksi uudelleen.
Tarvittaessa ota yhteyttä
Fiat-palveluverkostoon.
108T36560
109T36561
Etumatkustajan puolelta käytä kytkintä
3 kuva 109
110T36560-1
60
AJONEUVOON TUTUSTUMINEN

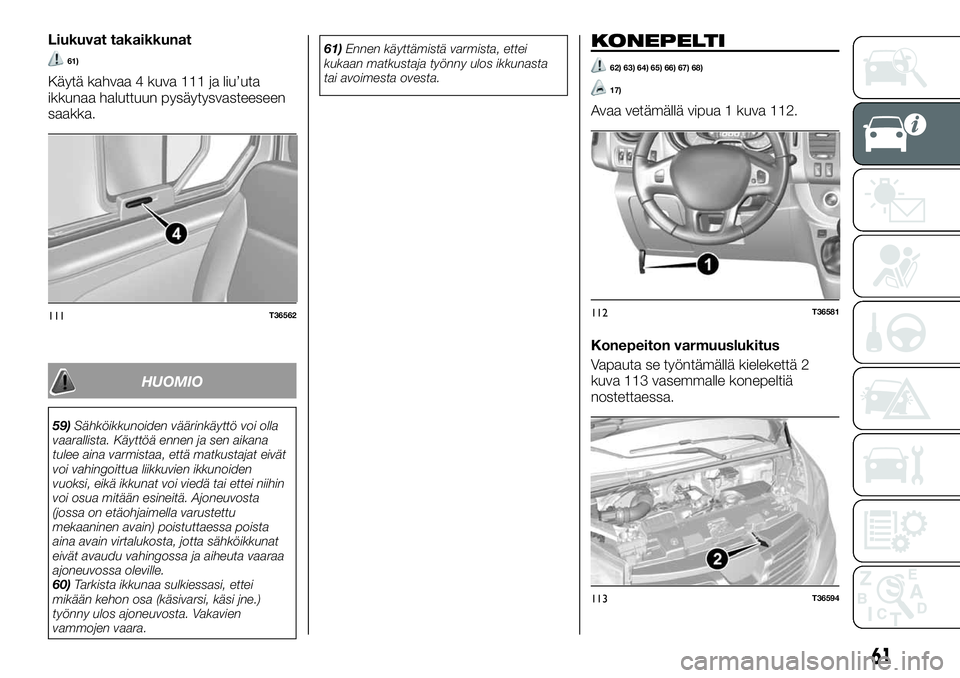

Liukuvat takaikkunat
61)
Käytä kahvaa 4 kuva 111 ja liu’uta
ikkunaa haluttuun pysäytysvasteeseen
saakka.
HUOMIO
59)Sähköikkunoiden väärinkäyttö voi olla
vaarallista. Käyttöä ennen ja sen aikana
tulee aina varmistaa, että matkustajat eivät
voi vahingoittua liikkuvien ikkunoiden
vuoksi, eikä ikkunat voi viedä tai ettei niihin
voi osua mitään esineitä. Ajoneuvosta
(jossa on etäohjaimella varustettu
mekaaninen avain) poistuttaessa poista
aina avain virtalukosta, jotta sähköikkunat
eivät avaudu vahingossa ja aiheuta vaaraa
ajoneuvossa oleville.
60)Tarkista ikkunaa sulkiessasi, ettei
mikään kehon osa (käsivarsi, käsi jne.)
työnny ulos ajoneuvosta. Vakavien
vammojen vaara.61)Ennen käyttämistä varmista, ettei
kukaan matkustaja työnny ulos ikkunasta
tai avoimesta ovesta.
KONEPELTI
62) 63) 64) 65) 66) 67) 68)
17)
Avaa vetämällä vipua 1 kuva 112.
Konepeiton varmuuslukitus
Vapauta se työntämällä kielekettä 2
kuva 113 vasemmalle konepeltiä
nostettaessa.
111T36562112T36581
113T36594
61

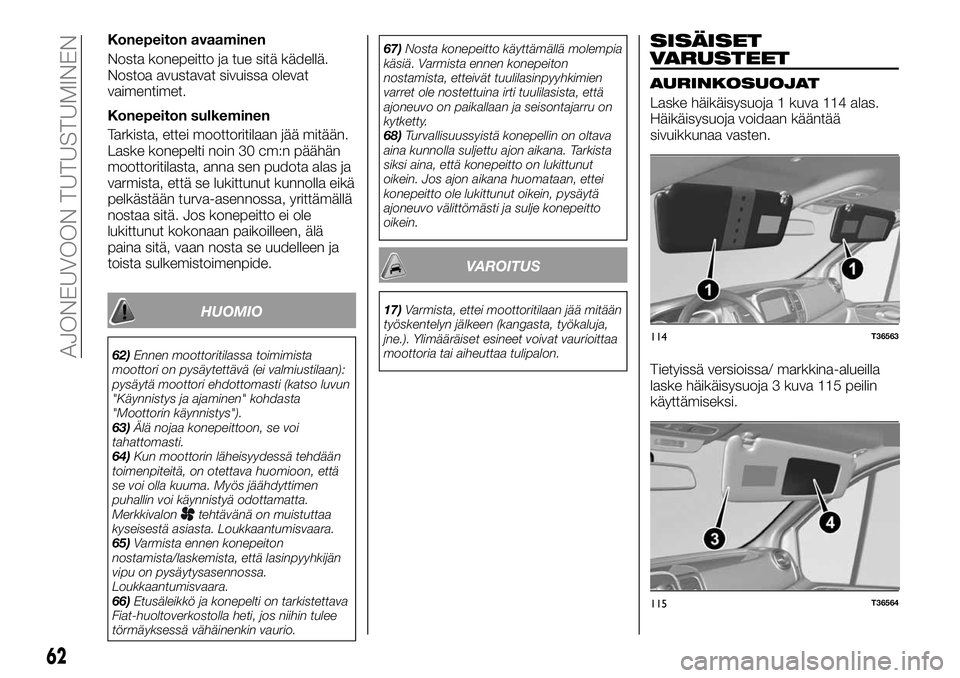

Konepeiton avaaminen
Nosta konepeitto ja tue sitä kädellä.
Nostoa avustavat sivuissa olevat
vaimentimet.
Konepeiton sulkeminen
Tarkista, ettei moottoritilaan jää mitään.
Laske konepelti noin 30 cm:n päähän
moottoritilasta, anna sen pudota alas ja
varmista, että se lukittunut kunnolla eikä
pelkästään turva-asennossa, yrittämällä
nostaa sitä. Jos konepeitto ei ole
lukittunut kokonaan paikoilleen, älä
paina sitä, vaan nosta se uudelleen ja
toista sulkemistoimenpide.
HUOMIO
62)Ennen moottoritilassa toimimista
moottori on pysäytettävä (ei valmiustilaan):
pysäytä moottori ehdottomasti (katso luvun
"Käynnistys ja ajaminen" kohdasta
"Moottorin käynnistys").
63)Älä nojaa konepeittoon, se voi
tahattomasti.
64)Kun moottorin läheisyydessä tehdään
toimenpiteitä, on otettava huomioon, että
se voi olla kuuma. Myös jäähdyttimen
puhallin voi käynnistyä odottamatta.
Merkkivalon
tehtävänä on muistuttaa
kyseisestä asiasta. Loukkaantumisvaara.
65)Varmista ennen konepeiton
nostamista/laskemista, että lasinpyyhkijän
vipu on pysäytysasennossa.
Loukkaantumisvaara.
66)Etusäleikkö ja konepelti on tarkistettava
Fiat-huoltoverkostolla heti, jos niihin tulee
törmäyksessä vähäinenkin vaurio.67)Nosta konepeitto käyttämällä molempia
käsiä. Varmista ennen konepeiton
nostamista, etteivät tuulilasinpyyhkimien
varret ole nostettuina irti tuulilasista, että
ajoneuvo on paikallaan ja seisontajarru on
kytketty.
68)Turvallisuussyistä konepellin on oltava
aina kunnolla suljettu ajon aikana. Tarkista
siksi aina, että konepeitto on lukittunut
oikein. Jos ajon aikana huomataan, ettei
konepeitto ole lukittunut oikein, pysäytä
ajoneuvo välittömästi ja sulje konepeitto
oikein.
VAROITUS
17)Varmista, ettei moottoritilaan jää mitään
työskentelyn jälkeen (kangasta, työkaluja,
jne.). Ylimääräiset esineet voivat vaurioittaa
moottoria tai aiheuttaa tulipalon.
SISÄISET
VARUSTEET
AURINKOSUOJAT
Laske häikäisysuoja 1 kuva 114 alas.
Häikäisysuoja voidaan kääntää
sivuikkunaa vasten.
Tietyissä versioissa/ markkina-alueilla
laske häikäisysuoja 3 kuva 115 peilin
käyttämiseksi.
114T36563
115T36564
62
AJONEUVOON TUTUSTUMINEN

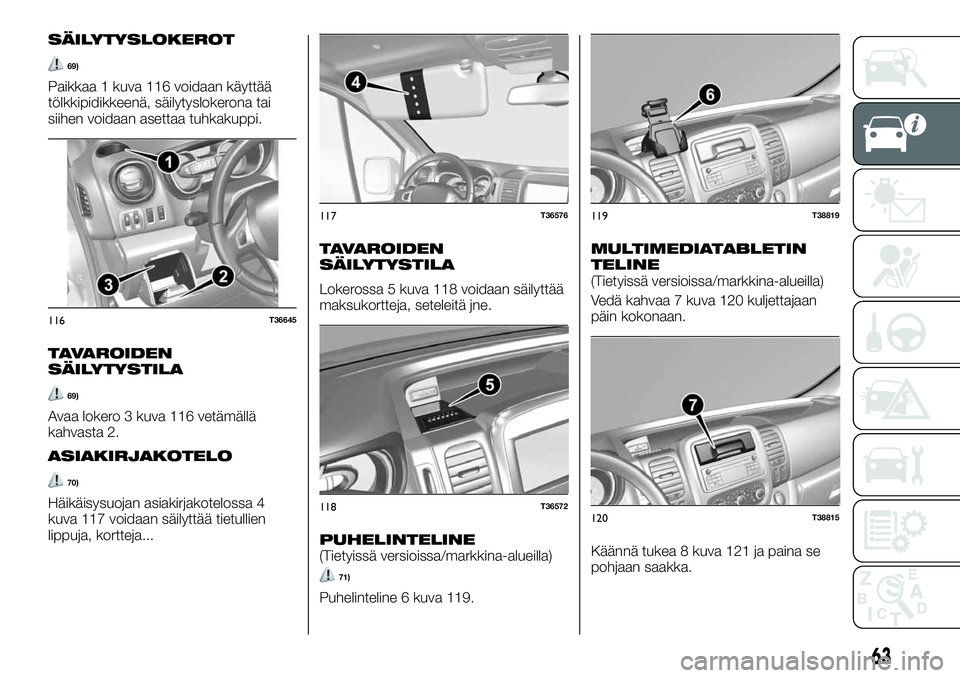

SÄILYTYSLOKEROT
69)
Paikkaa 1 kuva 116 voidaan käyttää
tölkkipidikkeenä, säilytyslokerona tai
siihen voidaan asettaa tuhkakuppi.
TAVAROIDEN
SÄILYTYSTILA
69)
Avaa lokero 3 kuva 116 vetämällä
kahvasta 2.
ASIAKIRJAKOTELO
70)
Häikäisysuojan asiakirjakotelossa 4
kuva 117 voidaan säilyttää tietullien
lippuja, kortteja...
TAVAROIDEN
SÄILYTYSTILA
Lokerossa 5 kuva 118 voidaan säilyttää
maksukortteja, seteleitä jne.
PUHELINTELINE(Tietyissä versioissa/markkina-alueilla)
71)
Puhelinteline 6 kuva 119.
MULTIMEDIATABLETIN
TELINE
(Tietyissä versioissa/markkina-alueilla)
Vedä kahvaa 7 kuva 120 kuljettajaan
päin kokonaan.
Käännä tukea 8 kuva 121 ja paina se
pohjaan saakka.
116T36645
117T36576
118T36572
119T38819
120T38815
63

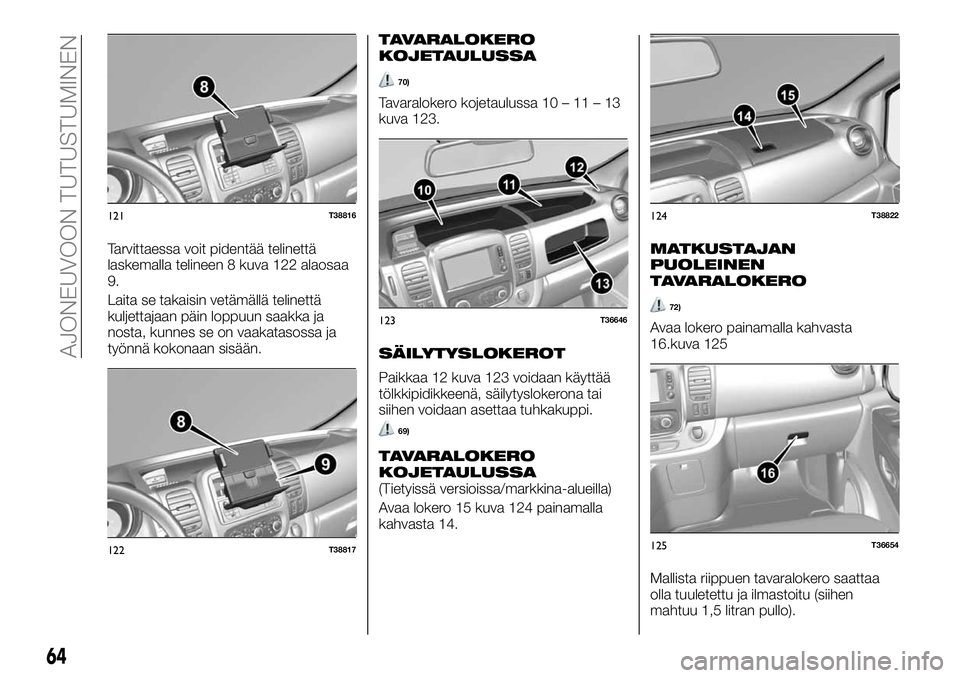

Tarvittaessa voit pidentää telinettä
laskemalla telineen 8 kuva 122 alaosaa
9.
Laita se takaisin vetämällä telinettä
kuljettajaan päin loppuun saakka ja
nosta, kunnes se on vaakatasossa ja
työnnä kokonaan sisään.
TAVARALOKERO
KOJETAULUSSA
70)
Tavaralokero kojetaulussa 10 – 11 – 13
kuva 123.
SÄILYTYSLOKEROT
Paikkaa 12 kuva 123 voidaan käyttää
tölkkipidikkeenä, säilytyslokerona tai
siihen voidaan asettaa tuhkakuppi.
69)
TAVARALOKERO
KOJETAULUSSA
(Tietyissä versioissa/markkina-alueilla)
Avaa lokero 15 kuva 124 painamalla
kahvasta 14.
MATKUSTAJAN
PUOLEINEN
TAVARALOKERO
72)
Avaa lokero painamalla kahvasta
16.kuva 125
Mallista riippuen tavaralokero saattaa
olla tuuletettu ja ilmastoitu (siihen
mahtuu 1,5 litran pullo).
121T38816
122T38817
123T36646
124T38822
125T36654
64
AJONEUVOON TUTUSTUMINEN

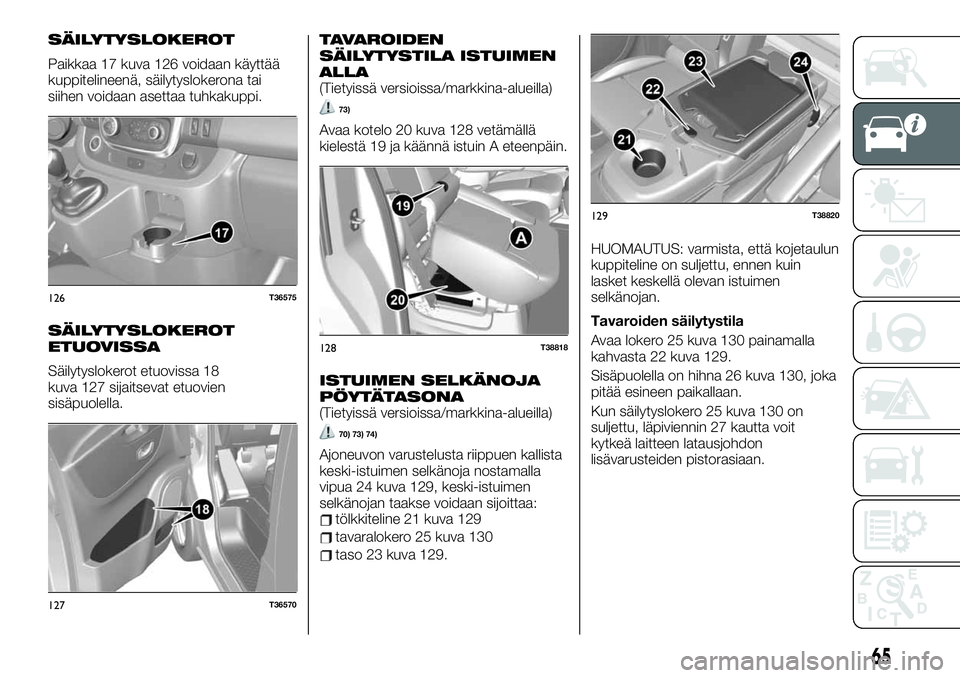

SÄILYTYSLOKEROT
Paikkaa 17 kuva 126 voidaan käyttää
kuppitelineenä, säilytyslokerona tai
siihen voidaan asettaa tuhkakuppi.
SÄILYTYSLOKEROT
ETUOVISSA
Säilytyslokerot etuovissa 18
kuva 127 sijaitsevat etuovien
sisäpuolella.
TAVAROIDEN
SÄILYTYSTILA ISTUIMEN
ALLA
(Tietyissä versioissa/markkina-alueilla)
73)
Avaa kotelo 20 kuva 128 vetämällä
kielestä 19 ja käännä istuin A eteenpäin.
ISTUIMEN SELKÄNOJA
PÖYTÄTASONA
(Tietyissä versioissa/markkina-alueilla)
70) 73) 74)
Ajoneuvon varustelusta riippuen kallista
keski-istuimen selkänoja nostamalla
vipua 24 kuva 129, keski-istuimen
selkänojan taakse voidaan sijoittaa:
tölkkiteline 21 kuva 129
tavaralokero 25 kuva 130
taso 23 kuva 129.HUOMAUTUS: varmista, että kojetaulun
kuppiteline on suljettu, ennen kuin
lasket keskellä olevan istuimen
selkänojan.
Tavaroiden säilytystila
Avaa lokero 25 kuva 130 painamalla
kahvasta 22 kuva 129.
Sisäpuolella on hihna 26 kuva 130, joka
pitää esineen paikallaan.
Kun säilytyslokero 25 kuva 130 on
suljettu, läpiviennin 27 kautta voit
kytkeä laitteen latausjohdon
lisävarusteiden pistorasiaan.
126T36575
127T36570
128T38818
129T38820
65

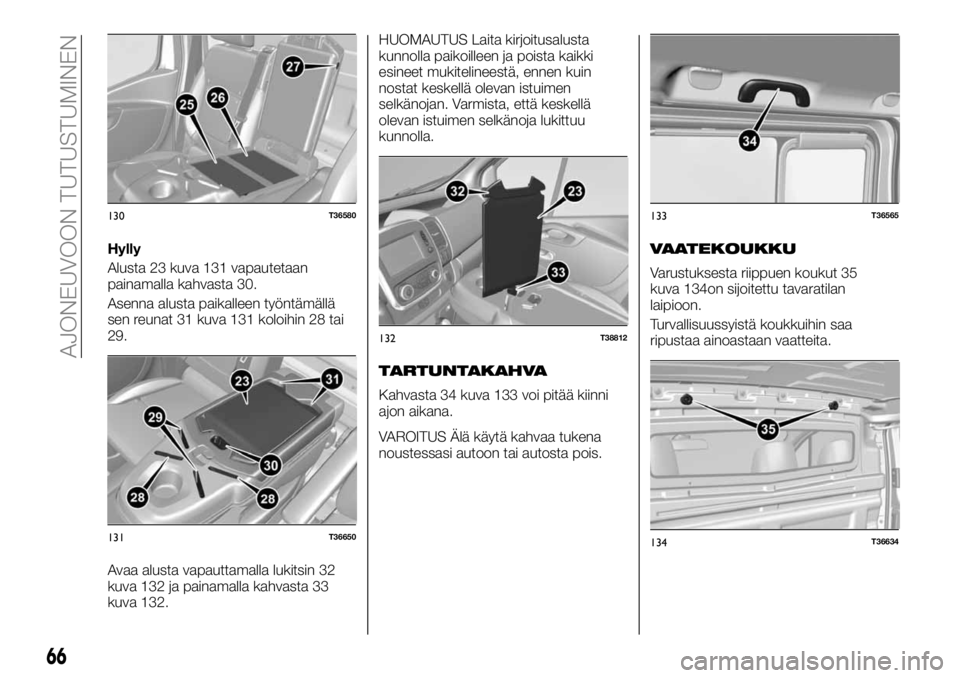

Hylly
Alusta 23 kuva 131 vapautetaan
painamalla kahvasta 30.
Asenna alusta paikalleen työntämällä
sen reunat 31 kuva 131 koloihin 28 tai
29.
Avaa alusta vapauttamalla lukitsin 32
kuva 132 ja painamalla kahvasta 33
kuva 132.HUOMAUTUS Laita kirjoitusalusta
kunnolla paikoilleen ja poista kaikki
esineet mukitelineestä, ennen kuin
nostat keskellä olevan istuimen
selkänojan. Varmista, että keskellä
olevan istuimen selkänoja lukittuu
kunnolla.
TARTUNTAKAHVA
Kahvasta 34 kuva 133 voi pitää kiinni
ajon aikana.
VAROITUS Älä käytä kahvaa tukena
noustessasi autoon tai autosta pois.
VAATEKOUKKU
Varustuksesta riippuen koukut 35
kuva 134on sijoitettu tavaratilan
laipioon.
Turvallisuussyistä koukkuihin saa
ripustaa ainoastaan vaatteita.
130T36580
131T36650
132T38812
133T36565
134T36634
66
AJONEUVOON TUTUSTUMINEN

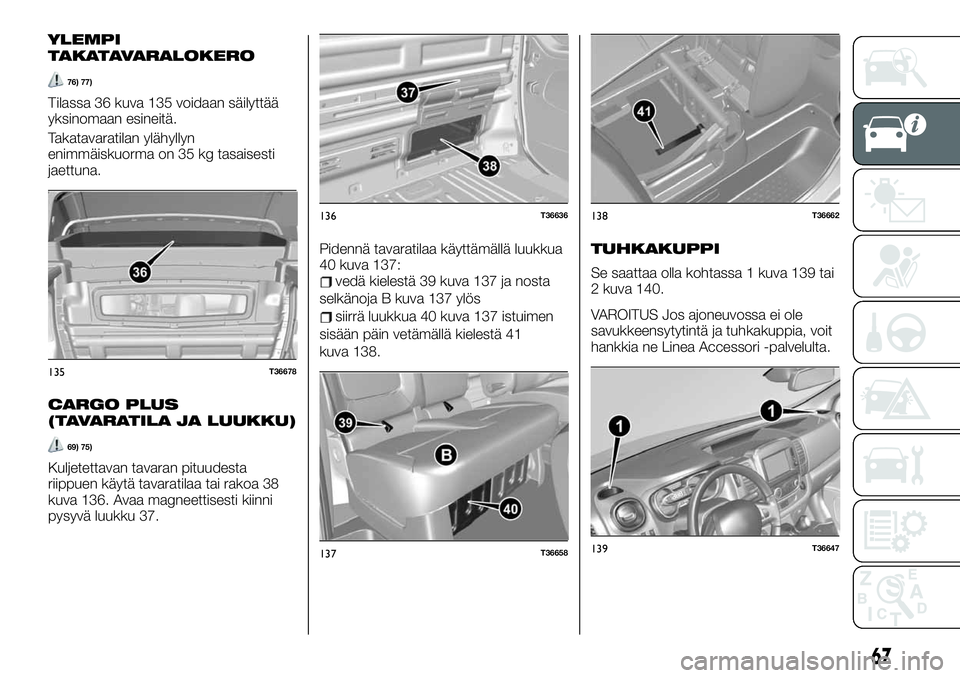

YLEMPI
TAKATAVARALOKERO
76) 77)
Tilassa 36 kuva 135 voidaan säilyttää
yksinomaan esineitä.
Takatavaratilan ylähyllyn
enimmäiskuorma on 35 kg tasaisesti
jaettuna.
CARGO PLUS
(TAVARATILA JA LUUKKU)
69) 75)
Kuljetettavan tavaran pituudesta
riippuen käytä tavaratilaa tai rakoa 38
kuva 136. Avaa magneettisesti kiinni
pysyvä luukku 37.Pidennä tavaratilaa käyttämällä luukkua
40 kuva 137:
vedä kielestä 39 kuva 137 ja nosta
selkänoja B kuva 137 ylös
siirrä luukkua 40 kuva 137 istuimen
sisään päin vetämällä kielestä 41
kuva 138.
TUHKAKUPPI
Se saattaa olla kohtassa 1 kuva 139 tai
2 kuva 140.
VAROITUS Jos ajoneuvossa ei ole
savukkeensytytintä ja tuhkakuppia, voit
hankkia ne Linea Accessori -palvelulta.
135T36678
136T36636
137T36658
138T36662
139T36647
67

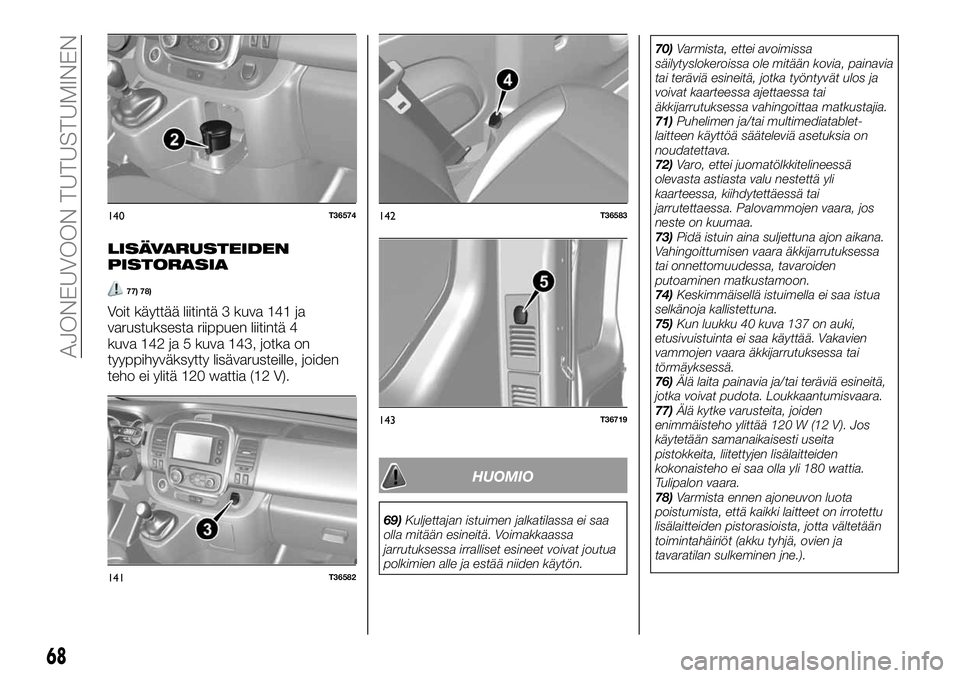

LISÄVARUSTEIDEN
PISTORASIA
77) 78)
Voit käyttää liitintä 3 kuva 141 ja
varustuksesta riippuen liitintä 4
kuva 142 ja 5 kuva 143, jotka on
tyyppihyväksytty lisävarusteille, joiden
teho ei ylitä 120 wattia (12 V).
HUOMIO
69)Kuljettajan istuimen jalkatilassa ei saa
olla mitään esineitä. Voimakkaassa
jarrutuksessa irralliset esineet voivat joutua
polkimien alle ja estää niiden käytön.70)Varmista, ettei avoimissa
säilytyslokeroissa ole mitään kovia, painavia
tai teräviä esineitä, jotka työntyvät ulos ja
voivat kaarteessa ajettaessa tai
äkkijarrutuksessa vahingoittaa matkustajia.
71)Puhelimen ja/tai multimediatablet-
laitteen käyttöä sääteleviä asetuksia on
noudatettava.
72)Varo, ettei juomatölkkitelineessä
olevasta astiasta valu nestettä yli
kaarteessa, kiihdytettäessä tai
jarrutettaessa. Palovammojen vaara, jos
neste on kuumaa.
73)Pidä istuin aina suljettuna ajon aikana.
Vahingoittumisen vaara äkkijarrutuksessa
tai onnettomuudessa, tavaroiden
putoaminen matkustamoon.
74)Keskimmäisellä istuimella ei saa istua
selkänoja kallistettuna.
75)Kun luukku 40 kuva 137 on auki,
etusivuistuinta ei saa käyttää. Vakavien
vammojen vaara äkkijarrutuksessa tai
törmäyksessä.
76)Älä laita painavia ja/tai teräviä esineitä,
jotka voivat pudota. Loukkaantumisvaara.
77)Älä kytke varusteita, joiden
enimmäisteho ylittää 120 W (12 V). Jos
käytetään samanaikaisesti useita
pistokkeita, liitettyjen lisälaitteiden
kokonaisteho ei saa olla yli 180 wattia.
Tulipalon vaara.
78)Varmista ennen ajoneuvon luota
poistumista, että kaikki laitteet on irrotettu
lisälaitteiden pistorasioista, jotta vältetään
toimintahäiriöt (akku tyhjä, ovien ja
tavaratilan sulkeminen jne.).
140T36574
141T36582
142T36583
143T36719
68
AJONEUVOON TUTUSTUMINEN
