ostřikovač FIAT TALENTO 2021 Návod k použití a údržbě (in Czech)

STÍRAČ ČELNÍHO
SKLA / STÍRAČ
ZADNÍHO OKNA
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
38) 39)
4) 5) 6)
Při zapnutém zapalování manipulujte
páčkou 1 obr. 81
AZastavení
BCyklované stírání. Stěrače se
mezi kmity na několik sekund zastaví.
Prodlevu mezi kmity lze upravit
otočením prstence 2 obr. 82.
Cpomalé plynulé stírání
Drychlé plynulé stíráníUPOZORNĚNÍ Polohy B-C obr. 81 lze
nastavit pouze při zapnutém
zapalování. Polohu D obr. 81 lze
nastavit pouze s nastartovaným
motorem.
POZN.: Při každém zastavení vozidla se
rychlost stěrače sníží: od plynulého
rychlého fungování klesne na plynulé
pomalé fungování. Jakmile se vozidlo
znovu rozjede, začne stírač stírat
původně nastavenou rychlostí.
Jakákoliv manipulace s pákou 1
obr. 81 je prioritní a zruší se jí
automatický režim.
Vozidla s automatickým
fungováním stěračů
(U příslušné verze vozidla)
S nastartovaným motorem nastavte
páčku 1 obr. 82
Aobr. 81 Zastavení
Bobr. 81 Činnost automatického
stírání. V této poloze detekuje systémvodu na čelním skle a spustí stěrač
s nejvhodnější pracovní rychlostí. Práh
citlivostí a čas mezi cykly lze upravit
otočením prstence 2:
Eobr. 82 Minimální citlivost
Fobr. 82 Maximální citlivost
Cobr. 81 Pomalé nepřetržité stírání
Dobr. 81 Rychlé nepřetržité stírání
Poznámka: V mlze nebo při sněžení
automatické stírání není systematické
a závisí na zásahu řidiče.
UPOZORNĚNÍ Polohy B-C obr. 81 lze
nastavit pouze při zapnutém
zapalování. PolohyDaDobr.81lze
nastavit pouze s nastartovaným
motorem.
Poznámka: Existuje poloha údržby pro
výměnu stírátek. Je-li zapalování
zapnuté a motor stojí, dejte pákový
ovladač stěrače 1 do spodní polohy
(polohy D) obr. 81. Rameno stěrače se
zastaví v poloze (viz část „Stěrač
čelního okna“ v kapitole „Údržba
a péče“).
Ostřikovač čelního skla
Při zapnutém zapalování přitáhněte
páčku 1 obr. 83 k řidiči. Krátkým
zatažením páky se spolu
s ostřikovačem aktivuje i stěrač čelního
skla, který provede jeden kmit. Delším
zatažením páky se spolu
s ostřikovačem aktivuje i stěrače
čelního skla, který provede tři kmity a za
několik sekund i čtvrtý kmit.
81T3652182T35570-4
40
SEZNÁMENÍ S VOZIDLEM

UPOZORNĚNÍ V případě sněhu nebo
ledu očistěte před zapnutím stěračů
čelní sklo (včetně střední části za
vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek.
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
V každém případě je vyměňte, jakmile
jejich účinnost klesne: přibližně každý
rok. Zkontrolujte, zda v pohybu stěrače
nic nebrání.
STÍRAČ ZADNÍHO OKNA /
OSTŘIKOVAČ ZADNÍHO
OKNA
38) 39)
4) 5) 6)
Zadní stěrač s cyklováním podle
rychlosti
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 84, dokud
nebude symbol
zarovnán se
značkou 2 obr. 84. Frekvence provozu
se mění podle rychlosti.
Ostřikovač zadního okna
Při zapnutém zapalování otáčejte
koncem páčky 1 obr. 84, dokud
nebude symbol
zarovnán se
značkou 2 obr. 84.
Když páčku uvolníte, vrátí se do polohy
pro zadní stěrač.Poznámka: Pokud stěrače puštěné
nebo jsou v automatickém režimu, při
zařazení zpátečky se stěrač zadního
okna zapne do intervalového režimu.
UPOZORNĚNÍ V případě sněhu nebo
ledu: než zapnete stěrač zadního sklo
očistěte čelní sklo (včetně střední části
za vnitřním zpětným zrcátkem) a zadní
okno (nebezpečí přehřátí elektrického
motorku). Zkontrolujte stav stírátek.
musí zůstat čisté: pravidelně čistěte
stírátka, čelní sklo a zadní okno
mýdlovou vodou;
Nepoužívejte je, když je čelní sklo
nebo zadní okno suché;
stěrače odlepte od čelního skla nebo
zadního okna, pokud nebyly po
dlouhou dobu uvedeny do provozu.
UPOZORNĚNÍ V každém případě je
vyměňte, jakmile jejich účinnost klesne:
přibližně každý rok. Zkontrolujte, zda
v pohybu stěrače zadního okna nic
nebrání.
UPOZORNĚNÍ Nepoužívejte raménko
stěrače zadního okna k otevření nebo
zavření dveří zavazadlového prostoru.
83T36521
84T35570-2
41

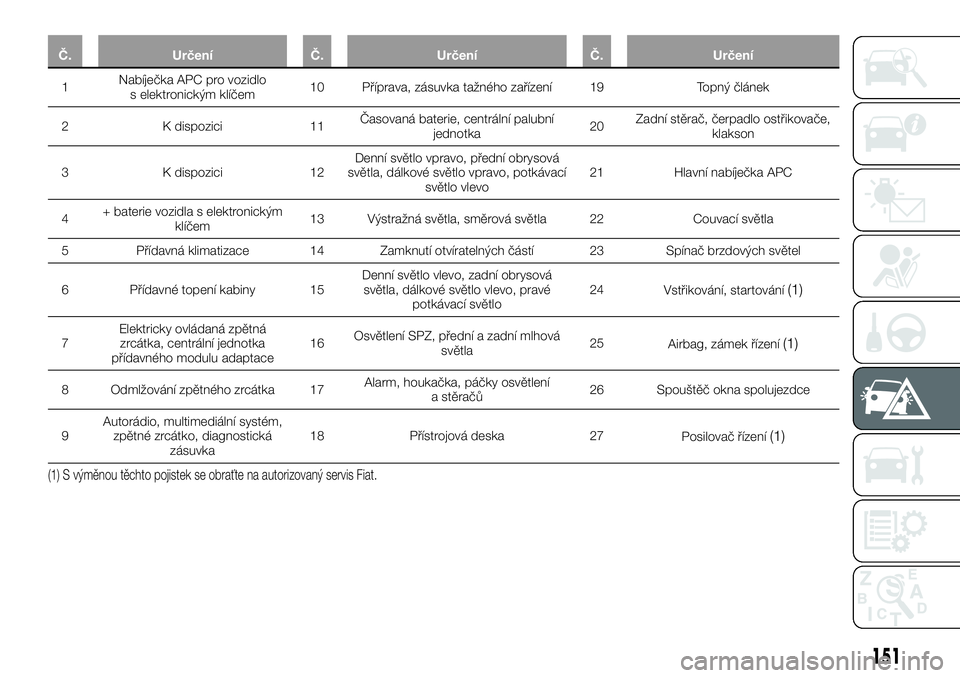

Č. Určení Č. Určení Č. Určení
1Nabíječka APC pro vozidlo
s elektronickým klíčem10 Příprava, zásuvka tažného zařízení 19 Topný článek
2 K dispozici 11Časovaná baterie, centrální palubní
jednotka20Zadní stěrač, čerpadlo ostřikovače,
klakson
3 K dispozici 12Denní světlo vpravo, přední obrysová
světla, dálkové světlo vpravo, potkávací
světlo vlevo21 Hlavní nabíječka APC
4+ baterie vozidla s elektronickým
klíčem13 Výstražná světla, směrová světla 22 Couvací světla
5 Přídavná klimatizace 14 Zamknutí otvíratelných částí 23 Spínač brzdových světel
6 Přídavné topení kabiny 15Denní světlo vlevo, zadní obrysová
světla, dálkové světlo vlevo, pravé
potkávací světlo24
Vstřikování, startování
(1)
7Elektricky ovládaná zpětná
zrcátka, centrální jednotka
přídavného modulu adaptace16Osvětlení SPZ, přední a zadní mlhová
světla25
Airbag, zámek řízení(1)
8 Odmlžování zpětného zrcátka 17Alarm, houkačka, páčky osvětlení
a stěračů26 Spouštěč okna spolujezdce
9Autorádio, multimediální systém,
zpětné zrcátko, diagnostická
zásuvka18 Přístrojová deska 27
Posilovač řízení
(1)
(1) S výměnou těchto pojistek se obraťte na autorizovaný servis Fiat.
151

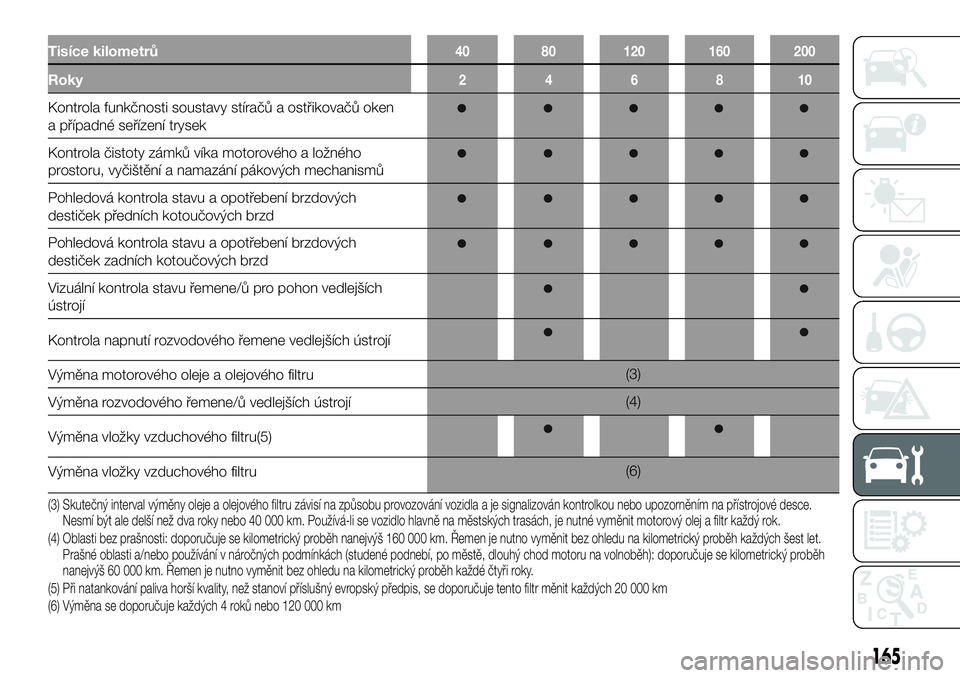

Tisíce kilometrů40 80 120 160 200
Roky246810
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola čistoty zámků víka motorového a ložného
prostoru, vyčištění a namazání pákových mechanismů
Pohledová kontrola stavu a opotřebení brzdových
destiček předních kotoučových brzd
Pohledová kontrola stavu a opotřebení brzdových
destiček zadních kotoučových brzd
Vizuální kontrola stavu řemene/ů pro pohon vedlejších
ústrojí
Kontrola napnutí rozvodového řemene vedlejších ústrojí
Výměna motorového oleje a olejového filtru(3)
Výměna rozvodového řemene/ů vedlejších ústrojí(4)
Výměna vložky vzduchového filtru(5)
Výměna vložky vzduchového filtru(6)
(3) Skutečný interval výměny oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky nebo 40 000 km. Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(4) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 160 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh
nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(5) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km
(6) Výměna se doporučuje každých 4 roků nebo 120 000 km
165

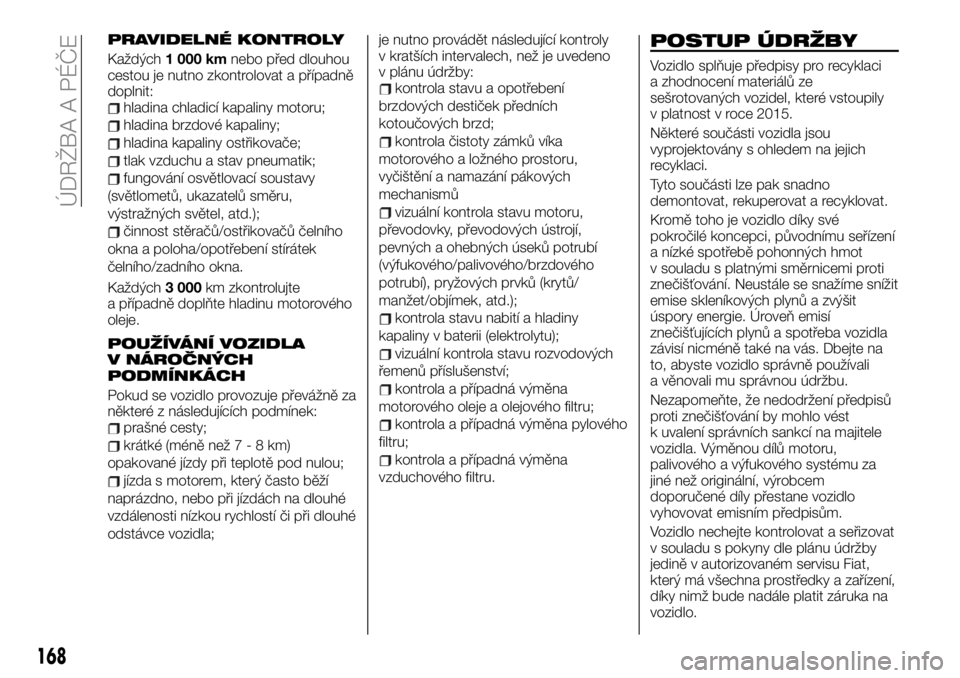

PRAVIDELNÉ KONTROLY
Každých1 000 kmnebo před dlouhou
cestou je nutno zkontrolovat a případně
doplnit:
hladina chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
činnost stěračů/ostřikovačů čelního
okna a poloha/opotřebení stírátek
čelního/zadního okna.
Každých3 000km zkontrolujte
a případně doplňte hladinu motorového
oleje.
POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH
PODMÍNKÁCH
Pokud se vozidlo provozuje převážně za
některé z následujících podmínek:
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při dlouhé
odstávce vozidla;je nutno provádět následující kontroly
v kratších intervalech, než je uvedeno
v plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků víka
motorového a ložného prostoru,
vyčištění a namazání pákových
mechanismů
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfukového/palivového/brzdového
potrubí), pryžových prvků (krytů/
manžet/objímek, atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu rozvodových
řemenů příslušenství;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna pylového
filtru;
kontrola a případná výměna
vzduchového filtru.
POSTUP ÚDRŽBY
Vozidlo splňuje předpisy pro recyklaci
a zhodnocení materiálů ze
sešrotovaných vozidel, které vstoupily
v platnost v roce 2015.
Některé součásti vozidla jsou
vyprojektovány s ohledem na jejich
recyklaci.
Tyto součásti lze pak snadno
demontovat, rekuperovat a recyklovat.
Kromě toho je vozidlo díky své
pokročilé koncepci, původnímu seřízení
a nízké spotřebě pohonných hmot
v souladu s platnými směrnicemi proti
znečišťování. Neustále se snažíme snížit
emise skleníkových plynů a zvýšit
úspory energie. Úroveň emisí
znečišťujících plynů a spotřeba vozidla
závisí nicméně také na vás. Dbejte na
to, abyste vozidlo správně používali
a věnovali mu správnou údržbu.
Nezapomeňte, že nedodržení předpisů
proti znečišťování by mohlo vést
k uvalení správních sankcí na majitele
vozidla. Výměnou dílů motoru,
palivového a výfukového systému za
jiné než originální, výrobcem
doporučené díly přestane vozidlo
vyhovovat emisním předpisům.
Vozidlo nechejte kontrolovat a seřizovat
v souladu s pokyny dle plánu údržby
jedině v autorizovaném servisu Fiat,
který má všechna prostředky a zařízení,
díky nimž bude nadále platit záruka na
vozidlo.
168
ÚDRŽBA A PÉČE

201) 203) 205) 202) 206) 207) 209)
45) 48)

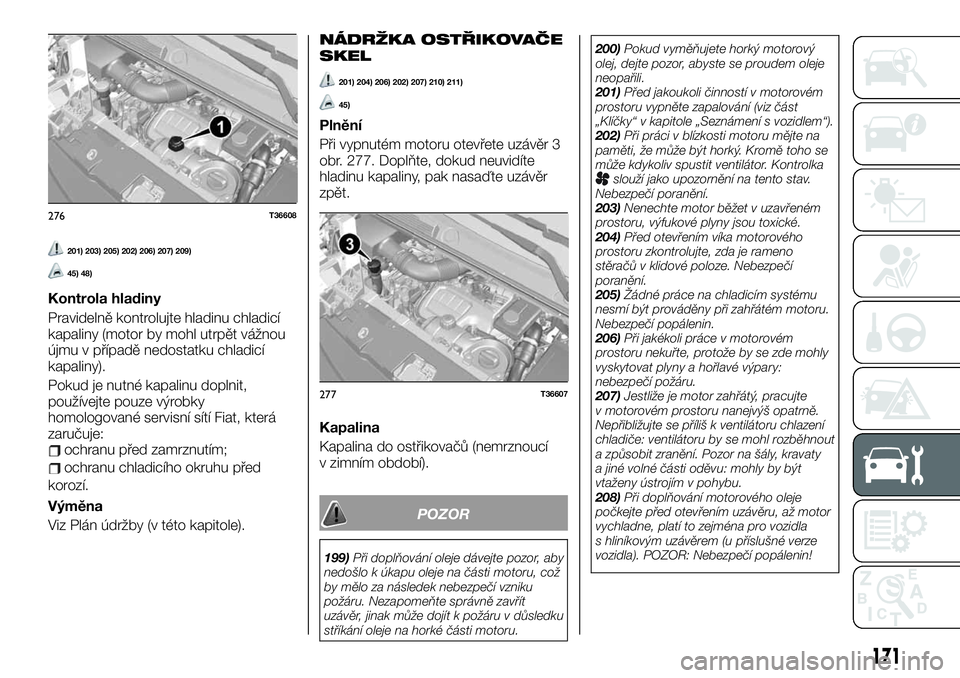

Kontrola hladiny
Pravidelně kontrolujte hladinu chladicí
kapaliny (motor by mohl utrpět vážnou
újmu v případě nedostatku chladicí
kapaliny).
Pokud je nutné kapalinu doplnit,
používejte pouze výrobky
homologované servisní sítí Fiat, která
zaručuje:
ochranu před zamrznutím;
ochranu chladicího okruhu před
korozí.
Výměna
Viz Plán údržby (v této kapitole).
NÁDRŽKA OSTŘIKOVAČE
SKEL
201) 204) 206) 202) 207) 210) 211)
45)
Plnění
Při vypnutém motoru otevřete uzávěr 3
obr. 277. Doplňte, dokud neuvidíte
hladinu kapaliny, pak nasaďte uzávěr
zpět.
Kapalina
Kapalina do ostřikovačů (nemrznoucí
v zimním období).
POZOR
199)Při doplňování oleje dávejte pozor, aby
nedošlo k úkapu oleje na části motoru, což
by mělo za následek nebezpečí vzniku
požáru. Nezapomeňte správně zavřít
uzávěr, jinak může dojít k požáru v důsledku
stříkání oleje na horké části motoru.200)Pokud vyměňujete horký motorový
olej, dejte pozor, abyste se proudem oleje
neopařili.
201)Před jakoukoli činností v motorovém
prostoru vypněte zapalování (viz část
„Klíčky“ v kapitole „Seznámení s vozidlem“).
202)Při práci v blízkosti motoru mějte na
paměti, že může být horký. Kromě toho se
může kdykoliv spustit ventilátor. Kontrolka
slouží jako upozornění na tento stav.
Nebezpečí poranění.
203)Nenechte motor běžet v uzavřeném
prostoru, výfukové plyny jsou toxické.
204)Před otevřením víka motorového
prostoru zkontrolujte, zda je rameno
stěračů v klidové poloze. Nebezpečí
poranění.
205)Žádné práce na chladicím systému
nesmí být prováděny při zahřátém motoru.
Nebezpečí popálenin.
206)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
207)Jestliže je motor zahřátý, pracujte
v motorovém prostoru nanejvýš opatrně.
Nepřibližujte se příliš k ventilátoru chlazení
chladiče: ventilátoru by se mohl rozběhnout
a způsobit zranění. Pozor na šály, kravaty
a jiné volné části oděvu: mohly by být
vtaženy ústrojím v pohybu.
208)Při doplňování motorového oleje
počkejte před otevřením uzávěru, až motor
vychladne, platí to zejména pro vozidla
s hliníkovým uzávěrem (u příslušné verze
vozidla). POZOR: Nebezpečí popálenin!
276T36608
277T36607
171

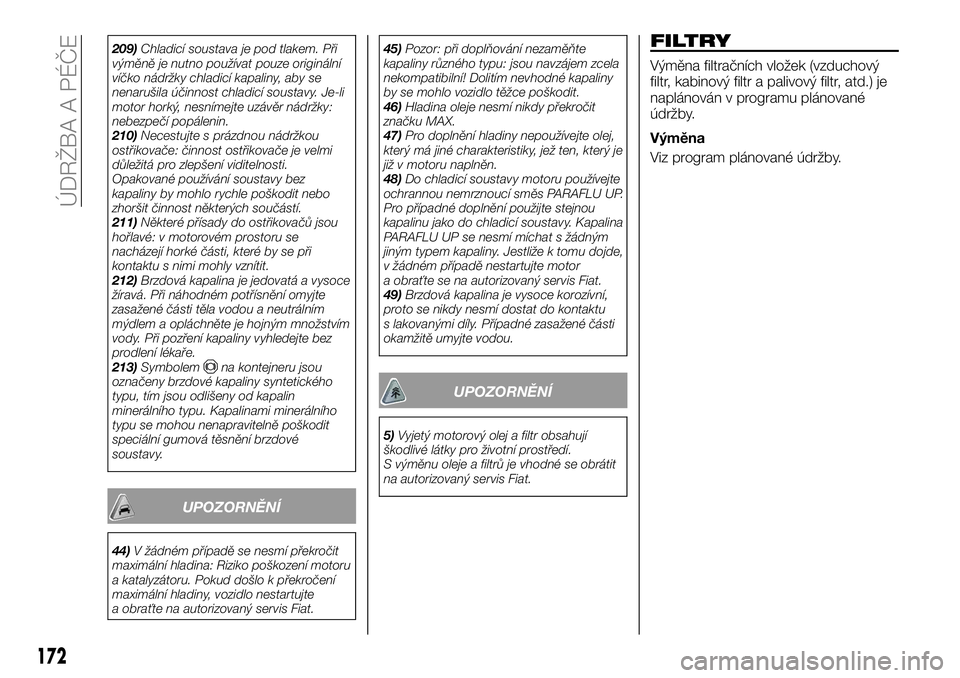

209)Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze originální
víčko nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin.
210)Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti.
Opakované používání soustavy bez
kapaliny by mohlo rychle poškodit nebo
zhoršit činnost některých součástí.
211)Některé přísady do ostřikovačů jsou
hořlavé: v motorovém prostoru se
nacházejí horké části, které by se při
kontaktu s nimi mohly vznítit.
212)Brzdová kapalina je jedovatá a vysoce
žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte bez
prodlení lékaře.
213)Symbolem
na kontejneru jsou
označeny brzdové kapaliny syntetického
typu, tím jsou odlišeny od kapalin
minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit
speciální gumová těsnění brzdové
soustavy.
UPOZORNĚNÍ
44)V žádném případě se nesmí překročit
maximální hladina: Riziko poškození motoru
a katalyzátoru. Pokud došlo k překročení
maximální hladiny, vozidlo nestartujte
a obraťte na autorizovaný servis Fiat.45)Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou navzájem zcela
nekompatibilní! Dolitím nevhodné kapaliny
by se mohlo vozidlo těžce poškodit.
46)Hladina oleje nesmí nikdy překročit
značku MAX.
47)Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež ten, který je
již v motoru naplněn.
48)Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs PARAFLU UP.
Pro případné doplnění použijte stejnou
kapalinu jako do chladicí soustavy. Kapalina
PARAFLU UP se nesmí míchat s žádným
jiným typem kapaliny. Jestliže k tomu dojde,
v žádném případě nestartujte motor
a obraťte se na autorizovaný servis Fiat.
49)Brzdová kapalina je vysoce korozívní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Případné zasažené části
okamžitě umyjte vodou.
UPOZORNĚNÍ
5)Vyjetý motorový olej a filtr obsahují
škodlivé látky pro životní prostředí.
S výměnu oleje a filtrů je vhodné se obrátit
na autorizovaný servis Fiat.
FILTRY
Výměna filtračních vložek (vzduchový
filtr, kabinový filtr a palivový filtr, atd.) je
naplánován v programu plánované
údržby.
Výměna
Viz program plánované údržby.
172
ÚDRŽBA A PÉČE

Nanášet nálepky na lakované
povrchy (mohou po nich zůstat skvrny).
Co je potřeba dělat
Mýt vozidlo ručně, s dostatečným
množstvím vody, měkkým hadříkem
nebo houbičkou.
Průjezd automatickou myčkou
Páku stěrače přepněte do polohy
zastavení (viz odstavec „Stěrač čelního /
zadního okna“ v kapitole "Seznámení
s vozidlem"). Zkontrolujte upevnění
vnější výbavy, přídavných světlometů,
vnějších zrcátek a sundejte anténu
autorádia (u příslušné verze vozidla).
Čistění světlometů
Protože jsou světlomety opatřeny
plastovými materiály, použijte jemný
hadřík nebo vatový tampón. Pokud by
to nestačilo, jemně je namočte do
mýdlové vody, poté opláchněte
měkkým hadříkem nebo bavlnou. Po
umytí pečlivě osušte měkkým suchým
hadříkem. Nepoužívejte čisticí
prostředky na bázi lihu nebo nářadí
(např. škrabky).Skla
(Např.: přístrojová deska, hodiny, displej
venkovní teploty, displej autorádia,
multimediální nebo multifunkční displej
atd.)
Použijte měkkou bavlněnou látku.
Kdyby to nebylo dostačující, použijte
jemný hadřík (nebo vatový tampón)
mírně namočený v mýdlové vodě, poté
otřete navlhčeným měkkým hadříkem
nebo vatovým tampónem.
Po umytí pečlivě osušte měkkým
suchým hadříkem.
Nepoužívejte na toto místo výrobky
obsahující alkohol a/nebo spreje.
POZOR
225)Aby se vyloučilo nebezpečí, že se
poškodí estetické vlastnosti laku,
doporučujeme nepoužívat pro čistění
vozidla brusné a/nebo lešticí výrobky.226)Nejezděte s vozidlem do mycích linek,
které používají válce a/nebo kartáče.
Vozidlo umývejte výlučně ručně mycími
prostředky s neutrálním pH. Karosérii
otřete navlhčenou jelenicí. Pro čistění
vozidla nepoužívejte produkty s brusným
a/nebo lešticím účinkem. Ptačí trus je
nutné bez prodlení pečlivě umýt, protože
kyselina v něm obsažená je obzvlášť
agresivní. Neparkujte s vozidlem pod
stromy (pokud je to možné). Z karosérie
odstraňte bez prodlení látky s obsahem
pryskyřice přírodního původu, protože
pokud by na ni zaschly, bylo by nutné je
odstranit pomocí produktů s brusným
a/nebo lešticím účinkem, které ale
skutečně nelze doporučit, protože by
mohly narušit charakteristický mat laku. Pro
čistění čelního a zadního okna nepoužívejte
neředěnou kapalinu do ostřikovačů: je
nutno ji rozředit vodou alespoň na 50 %.
Používání čisté kapaliny do ostřikovačů
omezte pouze na případ, kdy to striktně
vyžadují vnější teplotní podmínky.
UPOZORNĚNÍ
7)Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech, která
jsou vybavena zařízeními na sběr a čistění
mycích roztoků.
179
