Waarschuwingslampje Wat het betekent
amberSTORING FIAT CODE SYSTEEM
Het waarschuwingslampje of symbool gaat branden om een storing van het Fiat CODE-systeem aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING PARKEERSENSOREN (PARK ASSIST)
Het waarschuwingslampje of symbool gaat branden als er een tijdelijke storing van de parkeersensoren is.
Als het probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact opnemen
met het Fiat Servicenetwerk.
amberWATER IN DIESELFILTER (Dieselversies)
Het lampje of symbool brandt continu tijdens het rijden (en er verschijnt een bericht op het display) om de
aanwezigheid van water in het Dieselfilter aan te geven.
22)
amberMOTOROLIE VERSLECHTERD
(indien aanwezig)
Dieselversies: het waarschuwingslampje of symbool gaat branden en wordt gedurende durende cycli van
3 minuten en met intervallen van 5 seconden weergegeven tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het waarschuwingslampje of symbool wordt weergegeven en verdwijnt nadat de
weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het waarschuwingslampje of het symbool moet niet als een storing in het voertuig
worden beschouwd, maar wil de bestuurder erop wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
23) 24)
59

Waarschuwingslampje Wat het betekent
amberDPF REINIGING bezig (Alleen Dieselversies met DPF)
Het lampje of symbool gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het
verwijderen van de opgehoopte vervuilende deeltjes (roet) middels regeneratie.
Het lampje of symbool zal niet bij elk DPF-regeneratie branden, maar alleen als de rijomstandigheden
zodanig zijn dat de bestuurder hiervan op de hoogte moet worden gebracht. Het voertuig tot aan het einde
van het regeneratieproces in beweging blijven om het symbool te laten doven. Een regeneratieproces duurt
gemiddeld 15 minuten. De optimale omstandigheden om het proces te voltooien worden bereikt door de
voertuigsnelheid op 60 km/h te houden met een toerental van meer dan 2000 tpm.
Als dit lampje of symbool gaat branden, wijst dit niet op een defect van de auto en daarom hoeft het
voertuig niet naar een werkplaats te worden gebracht.
25)
BELANGRIJK
21)Als, tijdens het rijden, het lampje gaat knipperen (of het pictogram op het display verschijnt), contact opnemen met het Fiat
Servicenetwerk.
22)Water in het brandstofcircuit kan het inspuitsysteem ernstig beschadigen en de motor onregelmatig doen draaien. Als het symbool
wordt weergegeven zo snel mogelijk contact opnemen met het Fiat Servicenetwerk om het systeem af te laten tappen. Als bovenstaande
aanwijzingen onmiddellijk na het tanken verschijnen, kan het zijn dat er tijdens het tanken water in de tank terecht is gekomen: zet de motor
onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
23)Wanneer het lampje
gaat branden, moet de afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje
voor het eerst ging branden, worden ververst. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de
garantie ongeldig maken. Vergeet niet dat het aangaan van dit lampje niets te maken heeft met het oliepeil in de motor; voeg dus absoluut
geen motorolie toe als het lampje begint te knipperen.
24)Als het symbool tijdens het rijden gaat knipperen, contact opnemen met het Fiat Servicenetwerk.
25)Pas de rijsnelheid altijd aan de verkeers- en weersomstandigheden aan en houd u altijd aan de verkeersregels. De motor afzetten terwijl
het DPF lampje brandt is toegestaan, maar het meermaals onderbreken van het regeneratieproces kan leiden tot voortijdig kwaliteitsverlies van
de motorolie. Daarom wordt het aanbevolen om altijd te wachten tot het symbool is gedoofd voordat de motor wordt afgezet, door
bovenstaande aanwijzingen te volgen. Voltooi het DPF-regeneratieproces niet terwijl het voertuig stil staat.
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Groene waarschuwingslampjes
Waarschuwingslampje Wat het betekent
groenINSCHAKELING "DUALDRIVE" ELEKTRISCHE STUURBEKRACHTIGING
De indicatie CITY gaat aan wanneer de elektrische stuurbekrachtiging "Dualdrive" wordt ingeschakeld door
op de bijbehorende bedieningsknop te drukken. Als weer op de knop wordt gedrukt, verdwijnt het woord
CITY.
groenOVERSCHAKELEN NAAR BENZINE
(alleen bij LPG versies)
Het lampje gaat branden wanneer de motor op benzine werkt.
groenSTADSLICHT EN DIMLICHT
Het lampje gaat branden wanneer het stadslicht en het dimlicht worden ingeschakeld.
Met deze functie kunnen de koplampen gedurende 30, 60 of 90 seconden blijven branden nadat de
startinrichting in de stand STOP is gezet (functie "Follow me home").
groenMISTVOORLICHTEN
Het lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
groenRICHTINGAANWIJZER LINKS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen met de
rechter richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
61

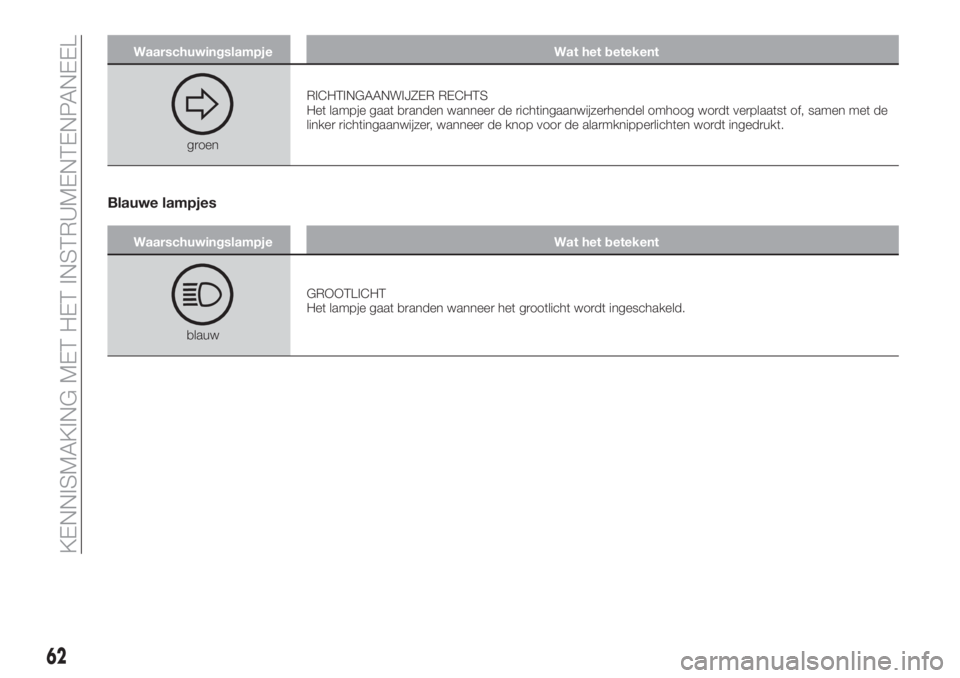

Waarschuwingslampje Wat het betekent
groenRICHTINGAANWIJZER RECHTS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of, samen met de
linker richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
Blauwe lampjes
Waarschuwingslampje Wat het betekent
blauwGROOTLICHT
Het lampje gaat branden wanneer het grootlicht wordt ingeschakeld.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

SYMBOLEN OP HET DISPLAY
Symbool Wat het betekent
roodMOTORKAP NIET GOED GESLOTEN
Het symbool gaat branden als de motorkap niet volledig gesloten is (voor versies/markten, waar
voorzien). Sluit de motorkap goed.
roodACHTERKLEP NIET GOED GESLOTEN
Het symbool gaat branden als de achterklep niet volledig gesloten is (voor versies/markten,
waar voorzien). Sluit de achterklep correct.
amberSTORING MOTOROLIEDRUKSENSOR
Het symbool gaat continu branden en er verschijnt een bericht op het display als er een storing
van de motoroliedruksensor is.
amberSTORING REGENSENSOR
Het symbool gaat branden als er een storing van de regensensor is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
amberINWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de inwerkingtreding van de afsluiter van de
brandstoftoevoer.
Zie, om het brandstofafsluitsysteem weer in te schakelen, de beschrijving in het deel
"Brandstofafsluitsysteem" in het hoofdstuk "Noodgevallen". Neem contact op met het Fiat
Servicenetwerk als de brandstoftoevoer nog steeds niet hersteld kan worden.
amberSTORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de brandstoftoevoer.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING START&STOP SYSTEEM
(voor bepaalde versies/markten)
Het symbool gaat branden om een storing van het Start&Stopsysteem aan te geven. Op het
display verschijnt een bijbehorend bericht. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
63

Symbool Wat het betekent
amberSTORING BUITENVERLICHTING
Het symbool gaat branden om een storing van een van de volgende lichten aan te geven:
dagverlichting (DRL); parkeerlichten; stadslicht; richtingaanwijzers; mistachterlicht;
achteruitrijlicht; kentekenverlichting.
De storing kan de volgende oorzaken hebben: lamp doorgebrand, zekering doorgebrand of
elektrische verbinding onderbroken.
amberSTORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft. Neem contact op
met het Fiat Servicenetwerk.
amberSTORING LPG-NIVEAUSENSOR
Het symbool gaat branden als de LPG-niveausensor een storing vertoont. Neem contact op
met het Fiat Servicenetwerk.
amberKANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur tot of onder de 3 °C zakt.
BELANGRIJK Indien er een storing is in de buitentemperatuursensor, worden de cijfers die de
waarde aangeven door streepjes vervangen.
amberSTORING SCHEMERSENSOR
Het symbool gaat branden en er verschijnt een bericht op het display indien er een storing van
de schemersensor is. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING AUDIOSYSTEEM
Het symbool gaat branden om een storing van het audiosysteem aan te geven. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent
amber of roodSTORING PARKEERSENSOREN (PARK ASSIST)
Het gele symbool gaat branden als er een tijdelijke storing van de parkeersensoren is. Als het
probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact
opnemen met het Fiat Servicenetwerk.
Het rode symbool gaat branden als er een permanente storing van de parkeersensoren is. De
uitgebleven werking van het systeem kan te wijten zijn aan onvoldoende spanning van de accu
of andere storingen in het elektrische systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
amber of roodSTORING FULL BRAKE CONTROL SYSTEEM
Het gele symbool gaat tijdelijk branden (en er wordt een bericht weergegeven) in geval van
storing van het Full Brake Control-systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Het rode symbool gaat permanent branden (en er wordt een bericht weergegeven) in geval van
storing van het Full Brake Control-systeem. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
amberSTORING SPEED LIMITER
Het symbool gaat branden als er een storing van het Speed Limiter-systeem is. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk om de storing te laten verhelpen.
amberGEPROGRAMMEERD ONDERHOUD (SERVICE)
In het “Geprogrammeerd Onderhoudsschema” zijn de onderhoudsbeurten van de auto op
vaste intervallen vermeld (zie het hoofdstuk "Onderhoud en zorg").
Wanneer het onderhoudsinterval bijna is vervallen en de startinrichting op MAR wordt gezet,
verschijnt het woord symbool, gevolgd door het aantal resterende kilometers/mijlen of het
aantal resterende dagen (indien aanwezig).
Dit wordt automatisch weergegeven, met de startinrichting op MAR, 2000 km vóór de
onderhoudsbeurt of, waar aanwezig, 30 dagen vóór de onderhoudsbeurt. Dit wordt tevens elke
keer dat de sleutel naar MAR wordt gedraaid, weergegeven. Het bericht verschijnt in kilometers
of mijlen, afhankelijk van de meeteenheid die is ingesteld.
Neem contact op met het Fiat Servicenetwerk om de werkzaamheden van het
"Geprogrammeerd onderhoudsschema" te laten verrichten en het bericht te resetten.
65

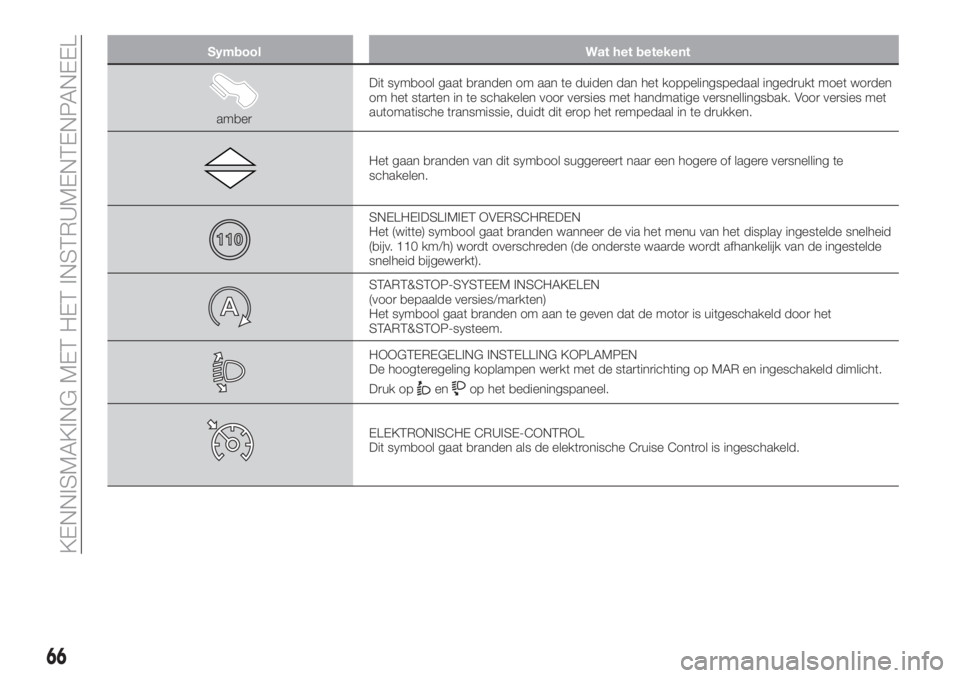

Symbool Wat het betekent
amberDit symbool gaat branden om aan te duiden dan het koppelingspedaal ingedrukt moet worden
om het starten in te schakelen voor versies met handmatige versnellingsbak. Voor versies met
automatische transmissie, duidt dit erop het rempedaal in te drukken.
Het gaan branden van dit symbool suggereert naar een hogere of lagere versnelling te
schakelen.
SNELHEIDSLIMIET OVERSCHREDEN
Het (witte) symbool gaat branden wanneer de via het menu van het display ingestelde snelheid
(bijv. 110 km/h) wordt overschreden (de onderste waarde wordt afhankelijk van de ingestelde
snelheid bijgewerkt).
START&STOP-SYSTEEM INSCHAKELEN
(voor bepaalde versies/markten)
Het symbool gaat branden om aan te geven dat de motor is uitgeschakeld door het
START&STOP-systeem.
HOOGTEREGELING INSTELLING KOPLAMPEN
De hoogteregeling koplampen werkt met de startinrichting op MAR en ingeschakeld dimlicht.
Druk op
enop het bedieningspaneel.
ELEKTRONISCHE CRUISE-CONTROL
Dit symbool gaat branden als de elektronische Cruise Control is ingeschakeld.
66
KENNISMAKING MET HET INSTRUMENTENPANEEL

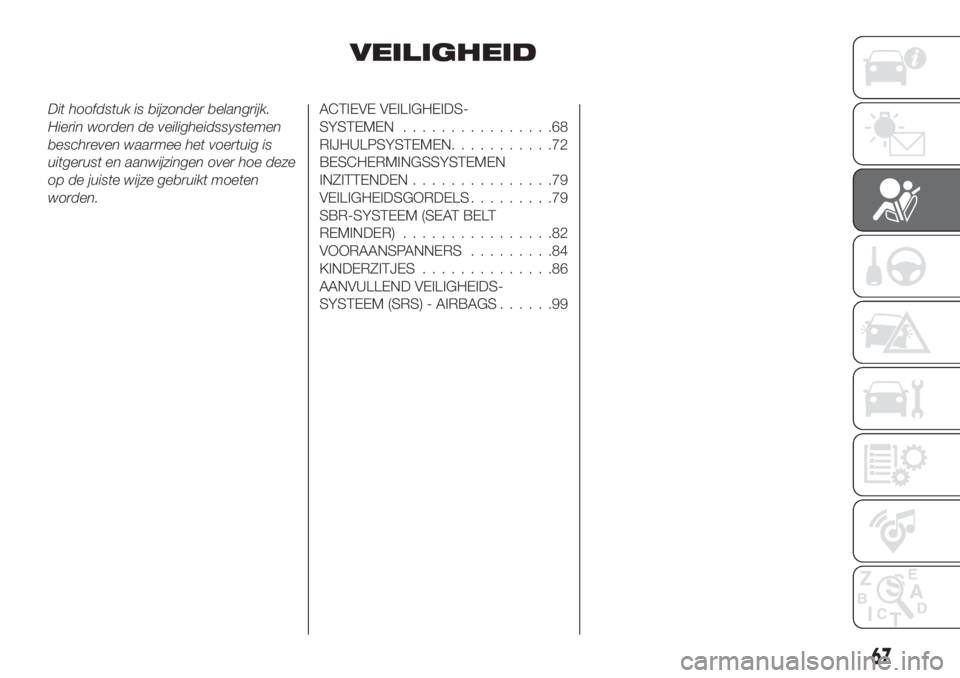

VEILIGHEID
Dit hoofdstuk is bijzonder belangrijk.
Hierin worden de veiligheidssystemen
beschreven waarmee het voertuig is
uitgerust en aanwijzingen over hoe deze
op de juiste wijze gebruikt moeten
worden.ACTIEVE VEILIGHEIDS-
SYSTEMEN................68
RIJHULPSYSTEMEN...........72
BESCHERMINGSSYSTEMEN
INZITTENDEN...............79
VEILIGHEIDSGORDELS.........79
SBR-SYSTEEM (SEAT BELT
REMINDER)................82
VOORAANSPANNERS.........84
KINDERZITJES..............86
AANVULLEND VEILIGHEIDS-
SYSTEEM (SRS) - AIRBAGS......99
67

ACTIEVE
VEILIGHEIDS-
SYSTEMEN
In het voertuig zijn de volgende actieve
veiligheidssystemen aanwezig:
ABS (Anti-lock Braking System);
DTC-systeem (Drag Torque Control);
ESC (Electronic Stability Control)
(Elektronische Stabiliteitsregeling);
TC (Traction Control) (Tractieregeling);
PBA (Hydraulic Brake Assist)
(Hydraulische remondersteuning);
HHC (Hill Hold Control);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
Zie de volgende beschrijving van de
werking van deze systemen.
ABS
(antiblokkeersysteem
van de wielen)
Dit systeem, dat deel uitmaakt van het
remsysteem, voorkomt het blokkeren of
slippen van een of meerdere wielen op
alle soorten wegdek en ongeacht de
kracht van de remwerking, zodat het
voertuig ook tijdens paniekremmen
onder controle gehouden kan worden
en de remweg wordt geoptimaliseerd.
Het systeem grijpt in tijdens het
remmen wanneer de wielen dreigen te
blokkeren tijdens paniekremmen of
onder slechte adhesiecondities, waarbij
blokkering vaker kan voorkomen.Het systeem verhoogt tevens de
controleerbaarheid en stabiliteit van het
voertuig wanneer op oppervlakken met
verschillende grip voor de wielen aan
rechter- en linkerzijde of in bochten
wordt geremd.
Het geheel wordt aangevuld met het
EBD-systeem (Electronic Braking Force
Distribution) dat voor de verdeling van
de remkracht tussen de voor- en de
achterwielen zorgt.
Inwerkingtreding van het systeem
De bestuurder kan merken wanneer het
ABS in werking treedt omdat het
rempedaal iets pulseert en het systeem
meer geluid maakt: dit is volkomen
normaal wanneer het systeem in
werking treedt.
35) 36) 37) 38) 39) 40) 41)
DTC-SYSTEEM (Drag
Torque Control)
Het systeem voorkomt dat de
aandrijfwielen mogelijk vergrendelen,
hetgeen kan gebeuren, bijvoorbeeld, als
het gaspedaal plotseling wordt
losgelaten of in het geval van een
plotseling naar een lagere versnelling
schakelen in omstandigheden van
slechte grip op de weg. In deze
omstandigheden zou het
motorremeffect ervoor kunnen zorgen
dat de aandrijfwielen slippen, waardoorhet voertuig zijn stabiliteit verliest. Het
DTC-systeem grijpt in dergelijke
situaties in door het motorkoppel te
regelen om zo de stabiliteit te bewaren
en de veiligheid van het voertuig te
verhogen.
ESC-SYSTEEM
(Electronic Stability
Control)
Het ESC-systeem verbetert de
richtingscontrole en stabiliteit van de
auto onder diverse rijomstandigheden.
Het ESC-systeem corrigeert het
onderstuur en overstuur van het
voertuig door de remkracht op de juiste
wijze naar de wielen te sturen. Ook het
door de motor geleverde koppel kan
verlaagd worden om de controle over
het voertuig te behouden.
Het ESC-systeem maakt gebruikt van
de in het voertuig gemonteerde
sensoren om de baan te bepalen die de
bestuurder wil volgen en vergelijkt deze
met de werkelijke baan van de auto.
Wanneer de werkelijke baan afwijkt van
de gewenste baan, grijpt het
ESC-systeem in om het overstuur of
onderstuur van het voertuig te
corrigeren.
Overstuur: treedt op wanneer de
auto meer draait dan overeenkomstig
de hoek van het stuurwiel zou moeten.
68
VEILIGHEID
