FIAT TIPO 4DOORS 2018 Instructieboek (in Dutch)

GESCHIKTHEID VAN DE PASSAGIERSSTOELEN VOOR HET GEBRUIK VAN
UNIVERSELE KINDERZITJES
In overeenstemming met de Europese Richtlijn 2000/3/EG is de geschiktheid van elke passagiersstoel voor de montage van
universele kinderzitjes in de volgende tabel weergegeven:
“Universeel” kinderzitje monteren
Groep GewichtsgroepPassagier voor
(*)Passagier achterin in
het middenPassagiers
achterin aan de
zijkanten Airbag
ingeschakeldAirbag
uitgeschakeld
Groep 0 tot 13 kg X U X U
Groep 0+ tot 13 kg X U X U
Groep 1 9-18 kg X U X U
Groep 2 15-25 kg U U X U
Groep 3 22-36 kg U U X U
(*) BELANGRIJK: Plaats NOOIT een kinderzitje achterstevoren op de voorstoel als de airbag actief is. Als u een achterstevoren geplaatst kinderzitjeop de voorstoel
wilt plaatsen, deactiveer dan eerst de betreffende airbag (zie instructies in de paragraaf “Aanvullend veiligheidssysteem (SRS) - Airbag”)
X = Ongeschikte zitplaats voor kinderen in deze gewichtscategorie.
U = geschikt voor kinderzitjes van de "Universele" categorie overeenkomstig de Europese ECE/R44-norm voor de aangegeven
"Groepen".
89

EEN ISOFIX-KINDERZITJE
MONTEREN
86) 87) 87) 88)
De achterstoelen aan de zijkanten van
het voertuig zijn uitgerust met
ISOFIX-bevestigingspunten, voor het
snel, eenvoudig en veilig bevestigen van
kinderzitjes. Met het ISOFIX-systeem
kunt u het ISOFIX-kinderzitje monteren
zonder gebruik van de
veiligheidsgordels van de auto maar
door dit rechtstreeks vast te maken aan
de stoel met behulp van de drie
bevestigingspunten in de auto.
ISOFIX-kinderzitjes en conventionele
kinderzitjes kunnen in hetzelfde voertuig
op verschillende stoelen worden
gemonteerd.
Om een ISOFIX-kinderzitje te installeren,
moet deze worden bevestigd aan de
twee metalen bevestigingspunten 1
fig. 82 achter het kussen van de
achterbank, op het punt waar het tegen
de rugleuning komt, bevestig dan de
bovenste haak van het kinderzitje aan
het speciale bevestigingspunt 2
fig. 83 achter de hoofdsteun van de
bank.
Ter illustratie toont fig. 85 een voorbeeld
van een universeel ISOFIX-kinderzitje
voor gewichtsgroep 1.
BELANGRIJK De fig. 85 is indicatief en
dient slechts ter illustratie van de
montage. Monteer het kinderzitje
overeenkomstig de aanwijzingen, die
bijgesloten moeten zijn.
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
90
VEILIGHEID

Opmerking Wanneer een Universeel
ISOFIX-kinderzitje wordt gebruikt,
kunnen alleen ECE R44 "ISOFIX
Universal” (R44/03 of latere updates)
typegoedgekeurde kinderzitjes gebruikt
worden (zie fig. 84 ).
91

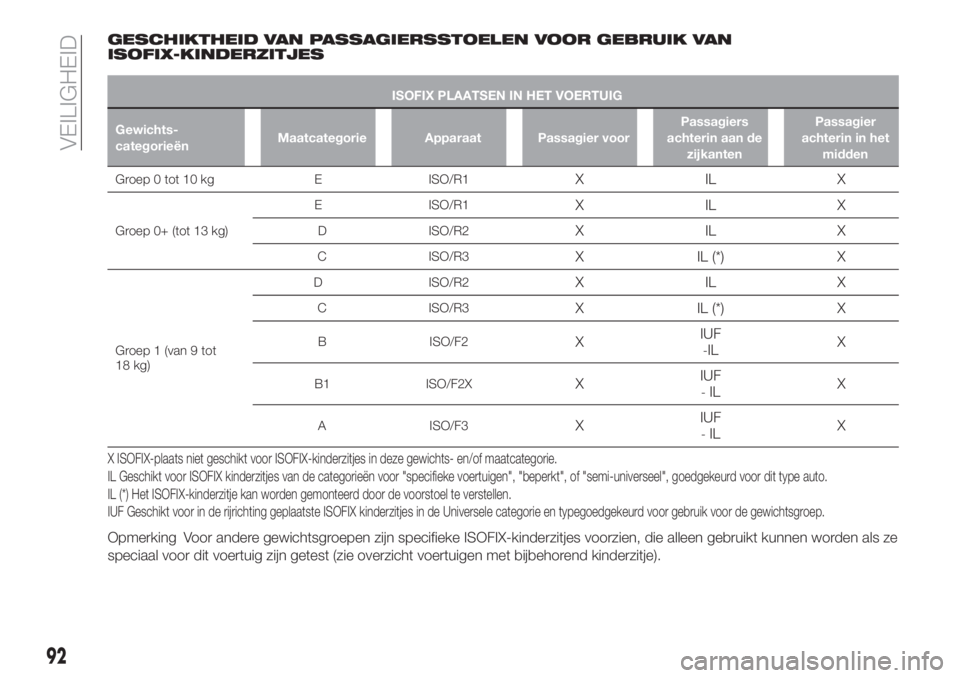

GESCHIKTHEID VAN PASSAGIERSSTOELEN VOOR GEBRUIK VAN
ISOFIX-KINDERZITJES
ISOFIX PLAATSEN IN HET VOERTUIG
Gewichts-
categorieënMaatcategorie Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier
achterin in het
midden
Groep 0 tot 10 kg E ISO/R1XILX
Groep 0+ (tot 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groep 1 (van 9 tot
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-plaats niet geschikt voor ISOFIX-kinderzitjes in deze gewichts- en/of maatcategorie.
IL Geschikt voor ISOFIX kinderzitjes van de categorieën voor "specifieke voertuigen", "beperkt", of "semi-universeel", goedgekeurd voor dit typeauto.
IL (*) Het ISOFIX-kinderzitje kan worden gemonteerd door de voorstoel te verstellen.
IUF Geschikt voor in de rijrichting geplaatste ISOFIX kinderzitjes in de Universele categorie en typegoedgekeurd voor gebruik voor de gewichtsgroep.
Opmerking Voor andere gewichtsgroepen zijn specifieke ISOFIX-kinderzitjes voorzien, die alleen gebruikt kunnen worden als ze
speciaal voor dit voertuig zijn getest (zie overzicht voertuigen met bijbehorend kinderzitje).
92
VEILIGHEID

GESCHIKTHEID VAN
PASSAGIERSSTOELEN
VOOR GEBRUIK VAN
i-Size KINDERZITJE
De achterstoelen aan de zijkanten van
de auto zijn typegoedgekeurd voor de
geavanceerde i-Size-kinderzitjes.
Deze kinderzitjes, gefabriceerd en
typegoedgekeurd volgens de norm
i-Size (ECE R129), garanderen betere
veiligheidsomstandigheden voor het
vervoer van kinderen in een voertuig:
het kind moet in een tegen de
rijrichting in gemonteerd zitje vervoerd
worden tot de leeftijd van 15 maanden;
bescherming door het kinderzitje is
verbeterd in het geval van een
flankbotsing;
het gebruik van ISOFIX-systeem
wordt aanbevolen, om een onjuiste
montage van het kinderzitje te
voorkomen;
efficiëntie in de keuze voor het
kinderzitje, niet meer op basis van
gewicht maar op de lengte van het
kind, is verbeterd;
compatibiliteit tussen voertuigstoelen
en kinderzitjes is beter: de
i-Size-kinderzitjes kunnen beschouwd
worden als "Super ISOFIX", dit betekent
dat ze uitstekend gemonteerd kunnen
worden in de typegoedgekeurde
i-Size-stoelen, maar ook gemonteerd
kunnen worden op de ISOFIX (ECE
R44) typegoedgekeurde stoelen.
Opmerking De i-Size-
typegoedgekeurde kinderzitjes zijn
gemarkeerd met het symbool afgebeeld
in fig. 86.
86F1B0124C
93

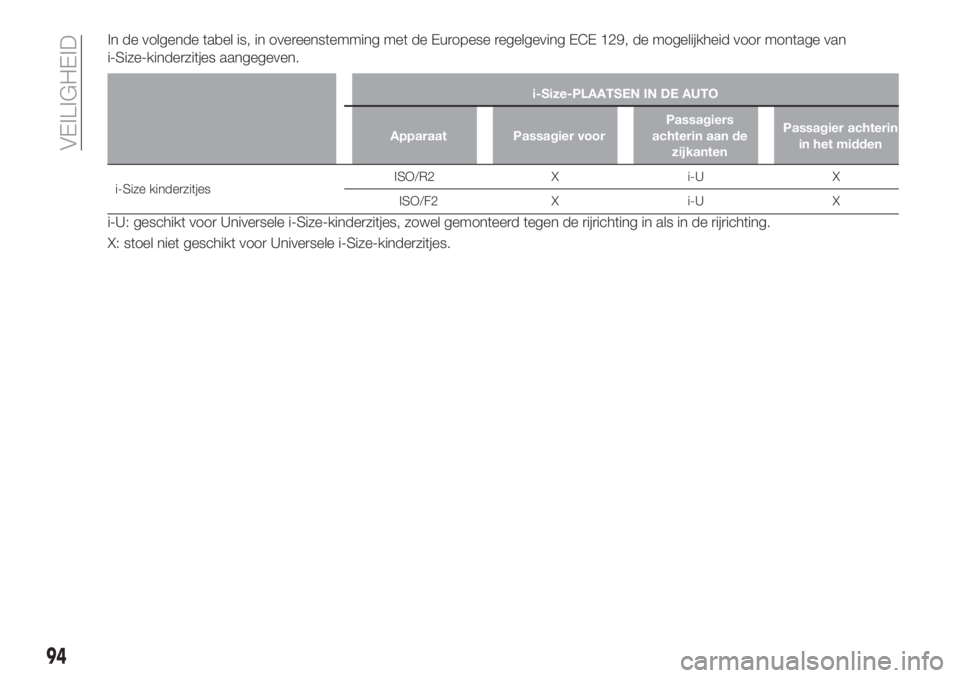

In de volgende tabel is, in overeenstemming met de Europese regelgeving ECE 129, de mogelijkheid voor montage van
i-Size-kinderzitjes aangegeven.
i-Size-PLAATSEN IN DE AUTO
Apparaat Passagier voorPassagiers
achterin aan de
zijkantenPassagier achterin
in het midden
i-Size kinderzitjesISO/R2 X i-U X
ISO/F2 X i-U X
i-U: geschikt voor Universele i-Size-kinderzitjes, zowel gemonteerd tegen de rijrichting in als in de rijrichting.
X: stoel niet geschikt voor Universele i-Size-kinderzitjes.
94
VEILIGHEID

KINDERZITJES AANBEVOLEN DOOR FIAT VOOR UW VOERTUIG
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+ :
van pasgeboren
tot 13 kg
van 40 cm tot
80 cm
Britax Baby Safe plus
Nummer voor typegoedkeuring:
E1 04301146
Fiat-bestelcode: 71806415
Universeel ISOFIX-kinderzitje.
Het zitje moet tegen de rijrichting
in gemonteerd worden, met
behulp van alleen de
veiligheidsgordels, of de speciale
ISOFIX-basis (die apart kan
worden aangeschaft) en de
ISOFIX-bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten. ++
Britax Baby Safe ISOFIX-basis
Fiat-bestelcode: 71806416
95

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 1:
van 9 tot 18 kg
van 67 cm tot
105 cm
Fair G0/1S
Nummer voor typegoedkeuring:
E4 04443718
Fiat-bestelcode: 71807388Universeel ISOFIX-kinderzitje.
Het kan bevestigd worden met
de veiligheidsgordels van het
voertuig (alleen in de rijrichtinng
geplaatst) of met gebruik van de
ISOFIX verankeringspunten van
het voertuig.
FCA adviseert montage met het
ISOFIX platform (RWF speciaal
"G" type - dat apart aangeschaft
moet worden) voor montage
tegen de rijrichting in of het Isofix
platform (FWF speciaal "A" type -
dat apart aangeschaft moet
worden) voor montage in de
rijrichting, de starre hoofdsteun
(die apart aangeschaft moet
worden) en de Isofix-
bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten. ++
Referentie A: Fair ISOFIX
RWF-platform, type "G" voor G 0/1S
Fiat-bestelcode: 71807455
of
Referentie B: Fair ISOFIX RWF
platform, type "A" voor G 0/1S
Fiat-bestelcode: 71805364
++
FAIR hoofdsteun
Fiat-bestelcode: 71807387
96
VEILIGHEID

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 2:
van 15 tot 25 kg
van 95 cm tot
135 cmTakata Maxi Plus
Nummer voor typegoedkeuring:
E4 0444 4003
Fiat-bestelcode: 50547087Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
Fiat beveeltaltijdaan om de
rugleuning te gebruiken voor
kinderen met een lengte tot
135 cm.
Groep 3:
van 22 tot 36 kg
van 136 cm tot
150 cm
Takata Maxi Plus
Nummer voor typegoedkeuring:
E4 0444 4003
Fiat-bestelcode: 50547087Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
97

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting in
gemonteerd zijn, tot ze 3-4 jaar zijn.
Als de frontairbag van de passagier
(indien aanwezig) wordt gedeactiveerd,
controleer dan altijd het bijbehorende
waarschuwingslampje op de
dashboardbekleding om te controleren
of daadwerkelijk een deactivering heeft
plaatsgevonden.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze aanwijzingen samen met de
overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Als de auto betrokken is geweest bij
een aanrijding, vervang het kinderzitje
dan door een nieuwe. Bovendien, en
afhankelijk van het type kinderzitje dat
geïnstalleerd is, moeten de
isofix-verankeringen of de
veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
Alle kinderzitjes die in de rijrichting op
de buitenste zitplaatsen achterin
worden gebruikt, ongeacht de
gewichtsgroep, mogen pas worden
gemonteerd nadat de hoofdsteun van
de betreffende zitplaats is verwijderd.
Dit geldt niet voor kinderzitjes die alleen
bestaan uit een zitkussen (zonder
rugsteun): deze zitjes moeten juist
worden gebruikt terwijl de hoofdsteun
van de bijbehorende zitplaats aanwezig
is.
BELANGRIJK
78)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.
79)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").
80)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
Connectsysteem (zie de paragraaf
"Aanvullend Veiligheidssysteem (SRS) -
Airbag"), de uitschakeling moet geverifieerd
worden door te controleren of de LED
op de plafondverlichting voor brandt.
Bovendien moet de passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om
te voorkomen dat het kinderzitje eventueel
in aanraking komt met het dashboard.
98
VEILIGHEID
