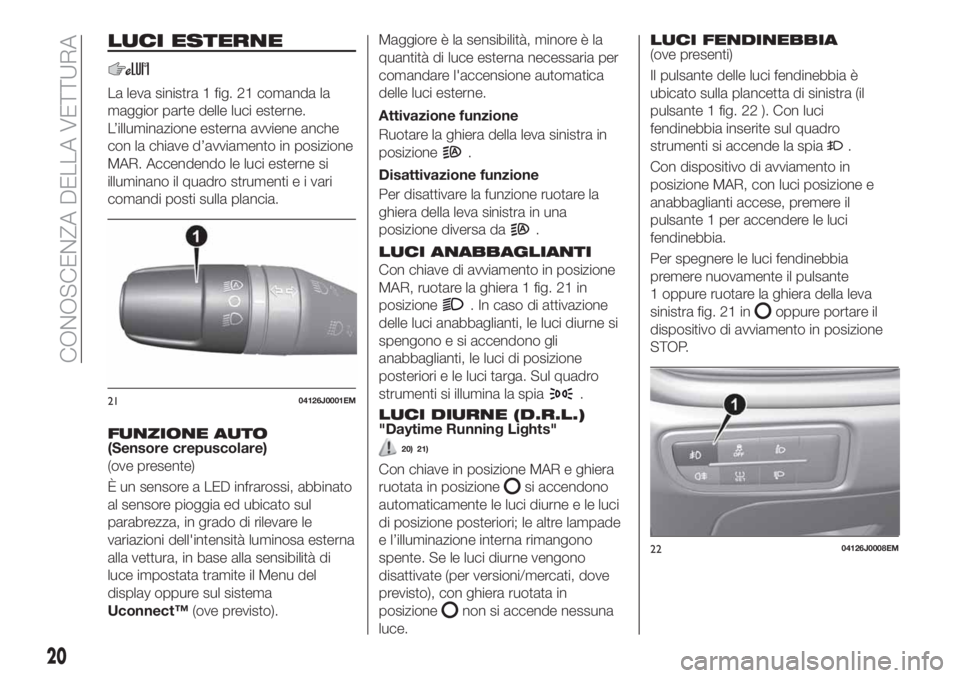

LUCI ESTERNE
La leva sinistra 1 fig. 21 comanda la
maggior parte delle luci esterne.
L’illuminazione esterna avviene anche
con la chiave d’avviamento in posizione
MAR. Accendendo le luci esterne si
illuminano il quadro strumenti e i vari
comandi posti sulla plancia.
FUNZIONE AUTO(Sensore crepuscolare)
(ove presente)
È un sensore a LED infrarossi, abbinato
al sensore pioggia ed ubicato sul
parabrezza, in grado di rilevare le
variazioni dell'intensità luminosa esterna
alla vettura, in base alla sensibilità di
luce impostata tramite il Menu del
display oppure sul sistema
Uconnect™(ove previsto).Maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
comandare l'accensione automatica
delle luci esterne.
Attivazione funzione
Ruotare la ghiera della leva sinistra in
posizione
.
Disattivazione funzione
Per disattivare la funzione ruotare la
ghiera della leva sinistra in una
posizione diversa da
.
LUCI ANABBAGLIANTI
Con chiave di avviamento in posizione
MAR, ruotare la ghiera 1 fig. 21 in
posizione
. In caso di attivazione
delle luci anabbaglianti, le luci diurne si
spengono e si accendono gli
anabbaglianti, le luci di posizione
posteriori e le luci targa. Sul quadro
strumenti si illumina la spia
.
LUCI DIURNE (D.R.L.)"Daytime Running Lights"
20) 21)
Con chiave in posizione MAR e ghiera
ruotata in posizione
si accendono
automaticamente le luci diurne e le luci
di posizione posteriori; le altre lampade
e l’illuminazione interna rimangono
spente. Se le luci diurne vengono
disattivate (per versioni/mercati, dove
previsto), con ghiera ruotata in
posizione
non si accende nessuna
luce.
LUCI FENDINEBBIA(ove presenti)
Il pulsante delle luci fendinebbia è
ubicato sulla plancetta di sinistra (il
pulsante 1 fig. 22 ). Con luci
fendinebbia inserite sul quadro
strumenti si accende la spia
.
Con dispositivo di avviamento in
posizione MAR, con luci posizione e
anabbaglianti accese, premere il
pulsante 1 per accendere le luci
fendinebbia.
Per spegnere le luci fendinebbia
premere nuovamente il pulsante
1 oppure ruotare la ghiera della leva
sinistra fig. 21 in
oppure portare il
dispositivo di avviamento in posizione
STOP.
2104126J0001EM
2204126J0008EM
20
CONOSCENZA DELLA VETTURA

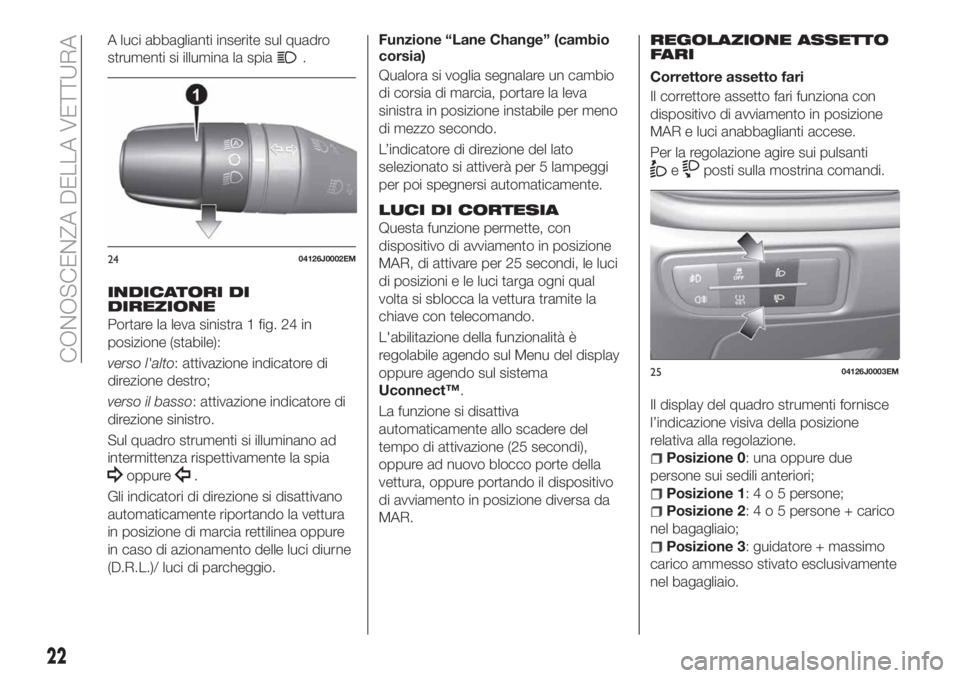

A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.
INDICATORI DI
DIREZIONE
Portare la leva sinistra 1 fig. 24 in
posizione (stabile):
verso l'alto: attivazione indicatore di
direzione destro;
verso il basso: attivazione indicatore di
direzione sinistro.
Sul quadro strumenti si illuminano ad
intermittenza rispettivamente la spia
oppure.
Gli indicatori di direzione si disattivano
automaticamente riportando la vettura
in posizione di marcia rettilinea oppure
in caso di azionamento delle luci diurne
(D.R.L.)/ luci di parcheggio.Funzione “Lane Change” (cambio
corsia)
Qualora si voglia segnalare un cambio
di corsia di marcia, portare la leva
sinistra in posizione instabile per meno
di mezzo secondo.
L’indicatore di direzione del lato
selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente.
LUCI DI CORTESIA
Questa funzione permette, con
dispositivo di avviamento in posizione
MAR, di attivare per 25 secondi, le luci
di posizioni e le luci targa ogni qual
volta si sblocca la vettura tramite la
chiave con telecomando.
L'abilitazione della funzionalità è
regolabile agendo sul Menu del display
oppure agendo sul sistema
Uconnect™.
La funzione si disattiva
automaticamente allo scadere del
tempo di attivazione (25 secondi),
oppure ad nuovo blocco porte della
vettura, oppure portando il dispositivo
di avviamento in posizione diversa da
MAR.
REGOLAZIONE ASSETTO
FARI
Correttore assetto fari
Il correttore assetto fari funziona con
dispositivo di avviamento in posizione
MAR e luci anabbaglianti accese.
Per la regolazione agire sui pulsanti
eposti sulla mostrina comandi.
Il display del quadro strumenti fornisce
l’indicazione visiva della posizione
relativa alla regolazione.
Posizione 0: una oppure due
persone sui sedili anteriori;
Posizione 1:4o5persone;
Posizione 2:4o5persone + carico
nel bagagliaio;
Posizione 3: guidatore + massimo
carico ammesso stivato esclusivamente
nel bagagliaio.
2404126J0002EM
2504126J0003EM
22
CONOSCENZA DELLA VETTURA

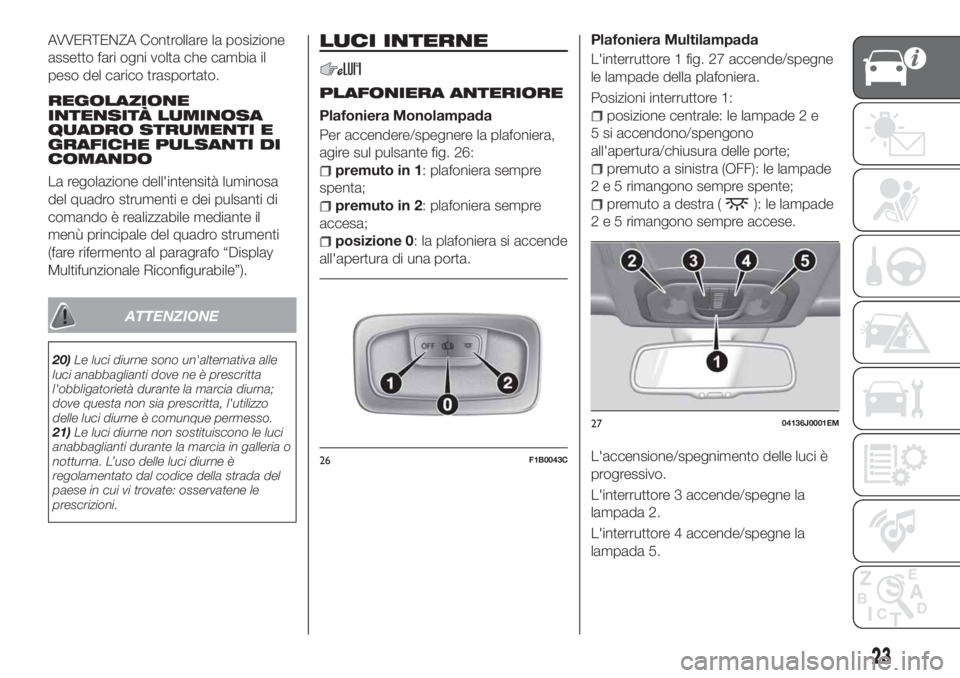

AVVERTENZA Controllare la posizione
assetto fari ogni volta che cambia il
peso del carico trasportato.
REGOLAZIONE
INTENSITÀ LUMINOSA
QUADRO STRUMENTI E
GRAFICHE PULSANTI DI
COMANDO
La regolazione dell'intensità luminosa
del quadro strumenti e dei pulsanti di
comando è realizzabile mediante il
menù principale del quadro strumenti
(fare rifermento al paragrafo “Display
Multifunzionale Riconfigurabile”).
ATTENZIONE
20)Le luci diurne sono un'alternativa alle
luci anabbaglianti dove ne è prescritta
l'obbligatorietà durante la marcia diurna;
dove questa non sia prescritta, l'utilizzo
delle luci diurne è comunque permesso.
21)Le luci diurne non sostituiscono le luci
anabbaglianti durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della strada del
paese in cui vi trovate: osservatene le
prescrizioni.
LUCI INTERNE
PLAFONIERA ANTERIORE
Plafoniera Monolampada
Per accendere/spegnere la plafoniera,
agire sul pulsante fig. 26:
premuto in 1: plafoniera sempre
spenta;
premuto in 2: plafoniera sempre
accesa;
posizione 0: la plafoniera si accende
all'apertura di una porta.Plafoniera Multilampada
L'interruttore 1 fig. 27 accende/spegne
le lampade della plafoniera.
Posizioni interruttore 1:
posizione centrale: le lampade 2 e
5 si accendono/spengono
all'apertura/chiusura delle porte;
premuto a sinistra (OFF): le lampade
2 e 5 rimangono sempre spente;
premuto a destra (): le lampade
2 e 5 rimangono sempre accese.
L'accensione/spegnimento delle luci è
progressivo.
L'interruttore 3 accende/spegne la
lampada 2.
L'interruttore 4 accende/spegne la
lampada 5.
26F1B0043C
2704136J0001EM
23

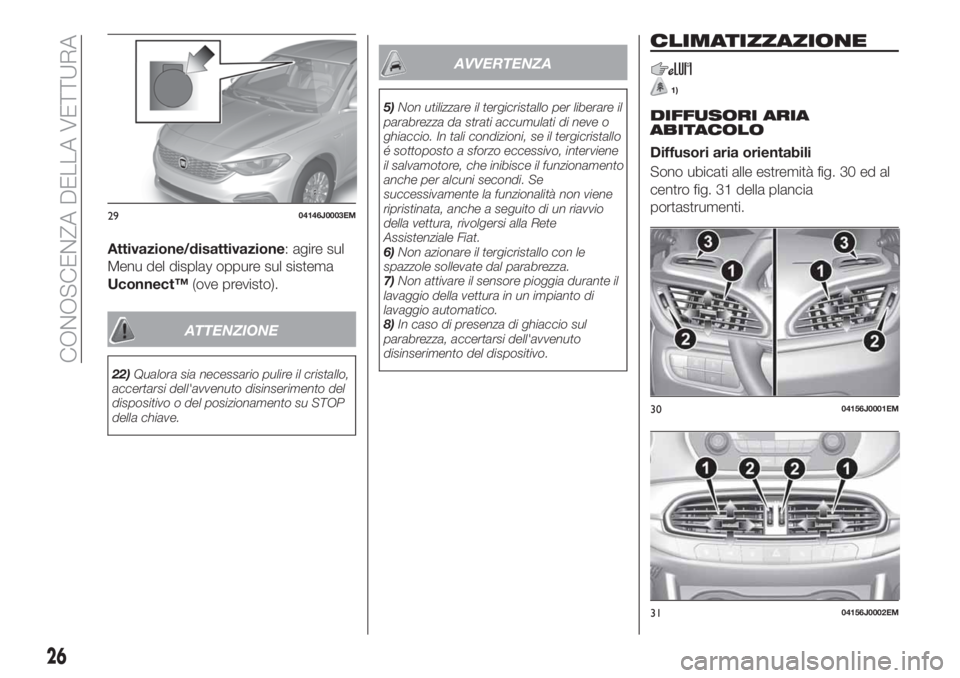

Attivazione/disattivazione: agire sul
Menu del display oppure sul sistema
Uconnect™(ove previsto).
ATTENZIONE
22)Qualora sia necessario pulire il cristallo,
accertarsi dell'avvenuto disinserimento del
dispositivo o del posizionamento su STOP
della chiave.
AVVERTENZA
5)Non utilizzare il tergicristallo per liberare il
parabrezza da strati accumulati di neve o
ghiaccio. In tali condizioni, se il tergicristallo
é sottoposto a sforzo eccessivo, interviene
il salvamotore, che inibisce il funzionamento
anche per alcuni secondi. Se
successivamente la funzionalità non viene
ripristinata, anche a seguito di un riavvio
della vettura, rivolgersi alla Rete
Assistenziale Fiat.
6)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
7)Non attivare il sensore pioggia durante il
lavaggio della vettura in un impianto di
lavaggio automatico.
8)In caso di presenza di ghiaccio sul
parabrezza, accertarsi dell'avvenuto
disinserimento del dispositivo.
CLIMATIZZAZIONE
1)
DIFFUSORI ARIA
ABITACOLO
Diffusori aria orientabili
Sono ubicati alle estremità fig. 30 ed al
centro fig. 31 della plancia
portastrumenti.
2904146J0003EM
3004156J0001EM
3104156J0002EM
26
CONOSCENZA DELLA VETTURA

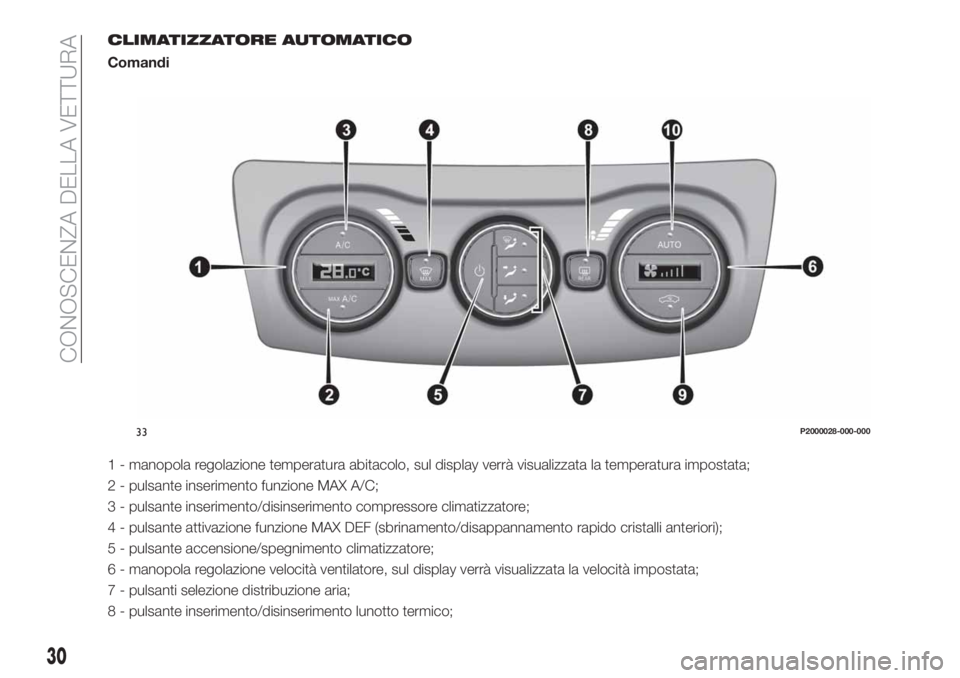

CLIMATIZZATORE AUTOMATICO
Comandi
1 - manopola regolazione temperatura abitacolo, sul display verrà visualizzata la temperatura impostata;
2 - pulsante inserimento funzione MAX A/C;
3 - pulsante inserimento/disinserimento compressore climatizzatore;
4 - pulsante attivazione funzione MAX DEF (sbrinamento/disappannamento rapido cristalli anteriori);
5 - pulsante accensione/spegnimento climatizzatore;
6 - manopola regolazione velocità ventilatore, sul display verrà visualizzata la velocità impostata;
7 - pulsanti selezione distribuzione aria;
8 - pulsante inserimento/disinserimento lunotto termico;
33P2000028-000-000
30
CONOSCENZA DELLA VETTURA

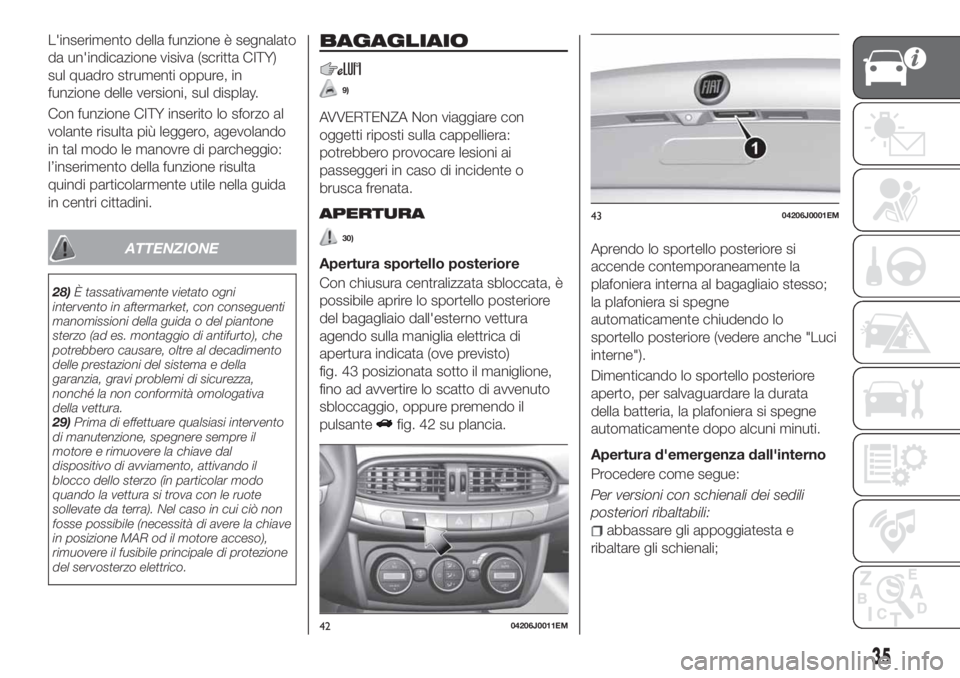

L'inserimento della funzione è segnalato
da un'indicazione visiva (scritta CITY)
sul quadro strumenti oppure, in
funzione delle versioni, sul display.
Con funzione CITY inserito lo sforzo al
volante risulta più leggero, agevolando
in tal modo le manovre di parcheggio:
l’inserimento della funzione risulta
quindi particolarmente utile nella guida
in centri cittadini.
ATTENZIONE
28)È tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (ad es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.
29)Prima di effettuare qualsiasi intervento
di manutenzione, spegnere sempre il
motore e rimuovere la chiave dal
dispositivo di avviamento, attivando il
blocco dello sterzo (in particolar modo
quando la vettura si trova con le ruote
sollevate da terra). Nel caso in cui ciò non
fosse possibile (necessità di avere la chiave
in posizione MAR od il motore acceso),
rimuovere il fusibile principale di protezione
del servosterzo elettrico.
BAGAGLIAIO
9)
AVVERTENZA Non viaggiare con
oggetti riposti sulla cappelliera:
potrebbero provocare lesioni ai
passeggeri in caso di incidente o
brusca frenata.
APERTURA
30)
Apertura sportello posteriore
Con chiusura centralizzata sbloccata, è
possibile aprire lo sportello posteriore
del bagagliaio dall'esterno vettura
agendo sulla maniglia elettrica di
apertura indicata (ove previsto)
fig. 43 posizionata sotto il maniglione,
fino ad avvertire lo scatto di avvenuto
sbloccaggio, oppure premendo il
pulsante
fig. 42 su plancia.Aprendo lo sportello posteriore si
accende contemporaneamente la
plafoniera interna al bagagliaio stesso;
la plafoniera si spegne
automaticamente chiudendo lo
sportello posteriore (vedere anche "Luci
interne").
Dimenticando lo sportello posteriore
aperto, per salvaguardare la durata
della batteria, la plafoniera si spegne
automaticamente dopo alcuni minuti.
Apertura d'emergenza dall'interno
Procedere come segue:
Per versioni con schienali dei sedili
posteriori ribaltabili:
abbassare gli appoggiatesta e
ribaltare gli schienali;
4204206J0011EM
4304206J0001EM
35

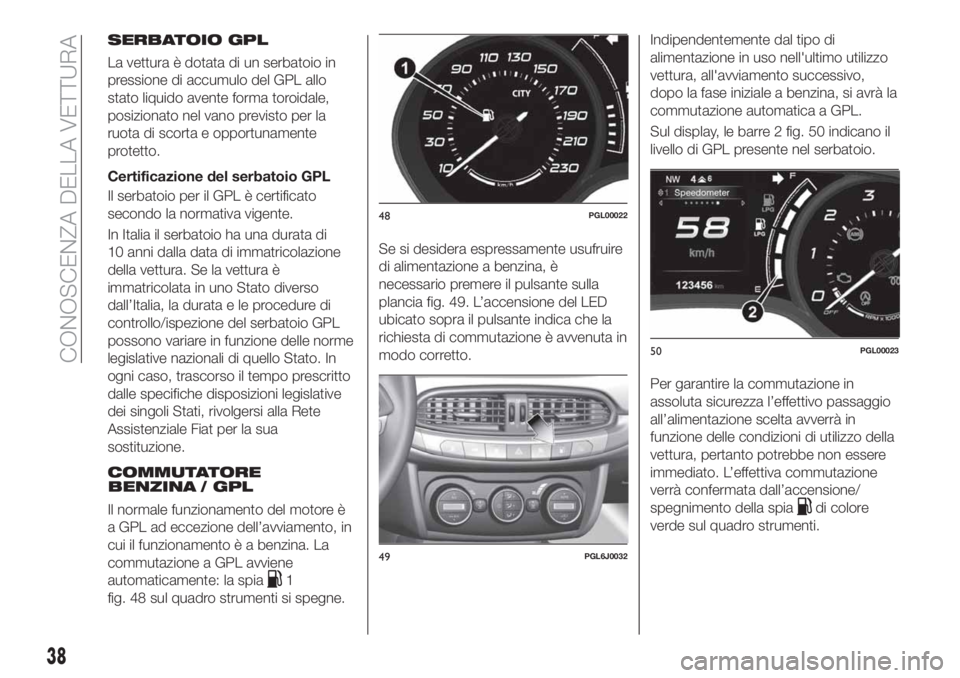

SERBATOIO GPL
La vettura è dotata di un serbatoio in
pressione di accumulo del GPL allo
stato liquido avente forma toroidale,
posizionato nel vano previsto per la
ruota di scorta e opportunamente
protetto.
Certificazione del serbatoio GPL
Il serbatoio per il GPL è certificato
secondo la normativa vigente.
In Italia il serbatoio ha una durata di
10 anni dalla data di immatricolazione
della vettura. Se la vettura è
immatricolata in uno Stato diverso
dall’Italia, la durata e le procedure di
controllo/ispezione del serbatoio GPL
possono variare in funzione delle norme
legislative nazionali di quello Stato. In
ogni caso, trascorso il tempo prescritto
dalle specifiche disposizioni legislative
dei singoli Stati, rivolgersi alla Rete
Assistenziale Fiat per la sua
sostituzione.
COMMUTATORE
BENZINA
/ GPL
Il normale funzionamento del motore è
a GPL ad eccezione dell’avviamento, in
cui il funzionamento è a benzina. La
commutazione a GPL avviene
automaticamente: la spia
1
fig. 48 sul quadro strumenti si spegne.Se si desidera espressamente usufruire
di alimentazione a benzina, è
necessario premere il pulsante sulla
plancia fig. 49. L’accensione del LED
ubicato sopra il pulsante indica che la
richiesta di commutazione è avvenuta in
modo corretto.Indipendentemente dal tipo di
alimentazione in uso nell'ultimo utilizzo
vettura, all'avviamento successivo,
dopo la fase iniziale a benzina, si avrà la
commutazione automatica a GPL.
Sul display, le barre 2 fig. 50 indicano il
livello di GPL presente nel serbatoio.
Per garantire la commutazione in
assoluta sicurezza l’effettivo passaggio
all’alimentazione scelta avverrà in
funzione delle condizioni di utilizzo della
vettura, pertanto potrebbe non essere
immediato. L’effettiva commutazione
verrà confermata dall’accensione/
spegnimento della spia
di colore
verde sul quadro strumenti.
48PGL00022
49PGL6J0032
50PGL00023
38
CONOSCENZA DELLA VETTURA

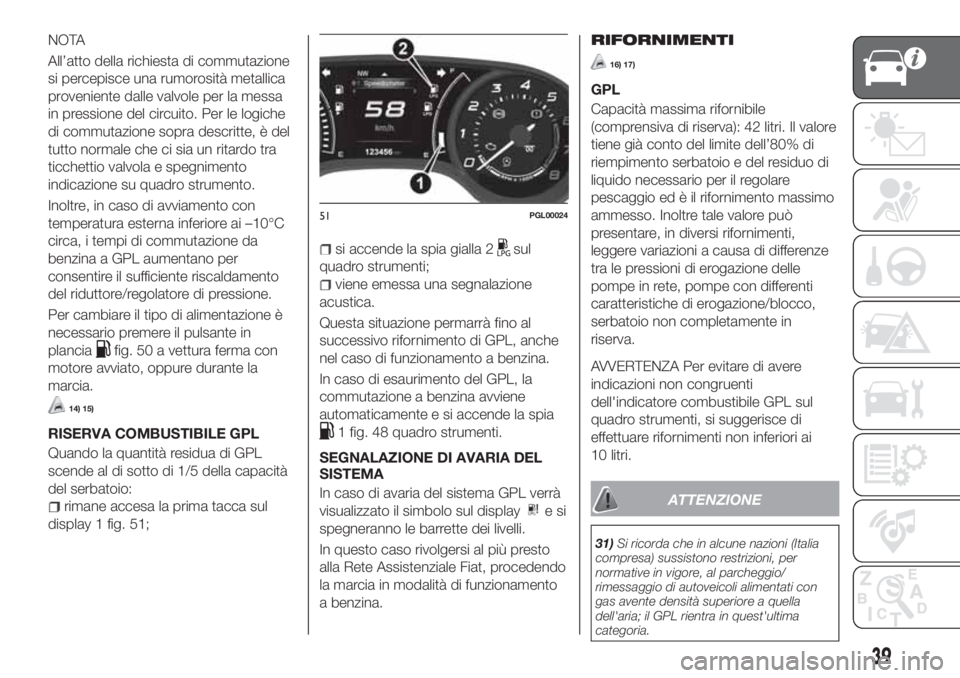

NOTA
All’atto della richiesta di commutazione
si percepisce una rumorosità metallica
proveniente dalle valvole per la messa
in pressione del circuito. Per le logiche
di commutazione sopra descritte, è del
tutto normale che ci sia un ritardo tra
ticchettio valvola e spegnimento
indicazione su quadro strumento.
Inoltre, in caso di avviamento con
temperatura esterna inferiore ai –10°C
circa, i tempi di commutazione da
benzina a GPL aumentano per
consentire il sufficiente riscaldamento
del riduttore/regolatore di pressione.
Per cambiare il tipo di alimentazione è
necessario premere il pulsante in
plancia
fig. 50 a vettura ferma con
motore avviato, oppure durante la
marcia.
14) 15)
RISERVA COMBUSTIBILE GPL
Quando la quantità residua di GPL
scende al di sotto di 1/5 della capacità
del serbatoio:
rimane accesa la prima tacca sul
display 1 fig. 51;
si accende la spia gialla 2sul
quadro strumenti;
viene emessa una segnalazione
acustica.
Questa situazione permarrà fino al
successivo rifornimento di GPL, anche
nel caso di funzionamento a benzina.
In caso di esaurimento del GPL, la
commutazione a benzina avviene
automaticamente e si accende la spia
1 fig. 48 quadro strumenti.
SEGNALAZIONE DI AVARIA DEL
SISTEMA
In caso di avaria del sistema GPL verrà
visualizzato il simbolo sul display
esi
spegneranno le barrette dei livelli.
In questo caso rivolgersi al più presto
alla Rete Assistenziale Fiat, procedendo
la marcia in modalità di funzionamento
a benzina.
RIFORNIMENTI
16) 17)
GPL
Capacità massima rifornibile
(comprensiva di riserva): 42 litri. Il valore
tiene già conto del limite dell’80% di
riempimento serbatoio e del residuo di
liquido necessario per il regolare
pescaggio ed è il rifornimento massimo
ammesso. Inoltre tale valore può
presentare, in diversi rifornimenti,
leggere variazioni a causa di differenze
tra le pressioni di erogazione delle
pompe in rete, pompe con differenti
caratteristiche di erogazione/blocco,
serbatoio non completamente in
riserva.
AVVERTENZA Per evitare di avere
indicazioni non congruenti
dell'indicatore combustibile GPL sul
quadro strumenti, si suggerisce di
effettuare rifornimenti non inferiori ai
10 litri.
ATTENZIONE
31)Si ricorda che in alcune nazioni (Italia
compresa) sussistono restrizioni, per
normative in vigore, al parcheggio/
rimessaggio di autoveicoli alimentati con
gas avente densità superiore a quella
dell'aria; il GPL rientra in quest'ultima
categoria.
51PGL00024
39

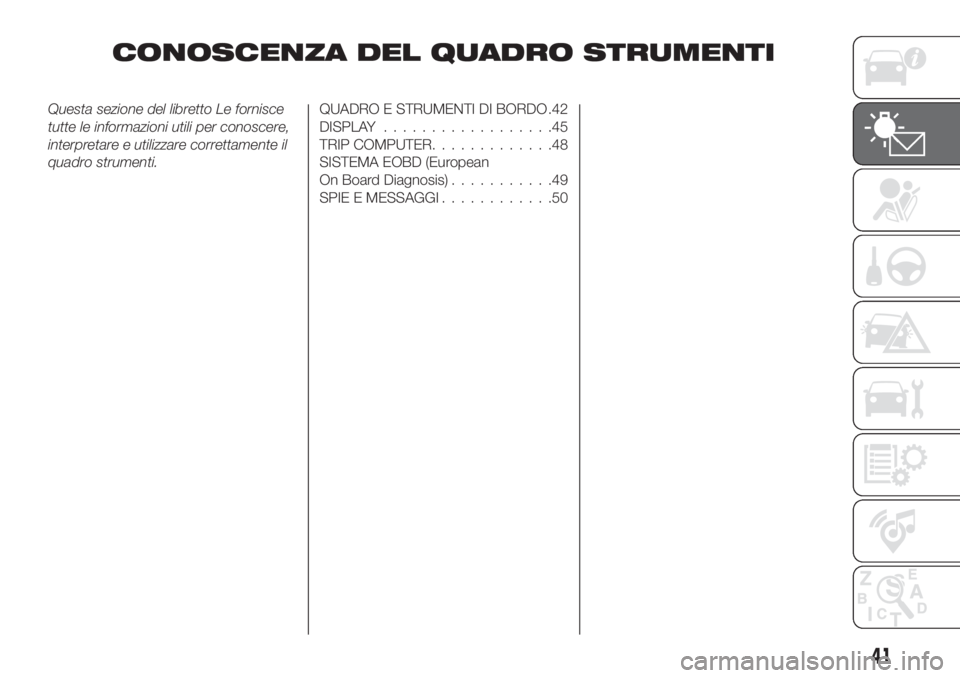

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI DI BORDO .42
DISPLAY..................45
TRIP COMPUTER.............48
SISTEMA EOBD (European
On Board Diagnosis)...........49
SPIE E MESSAGGI............50
41

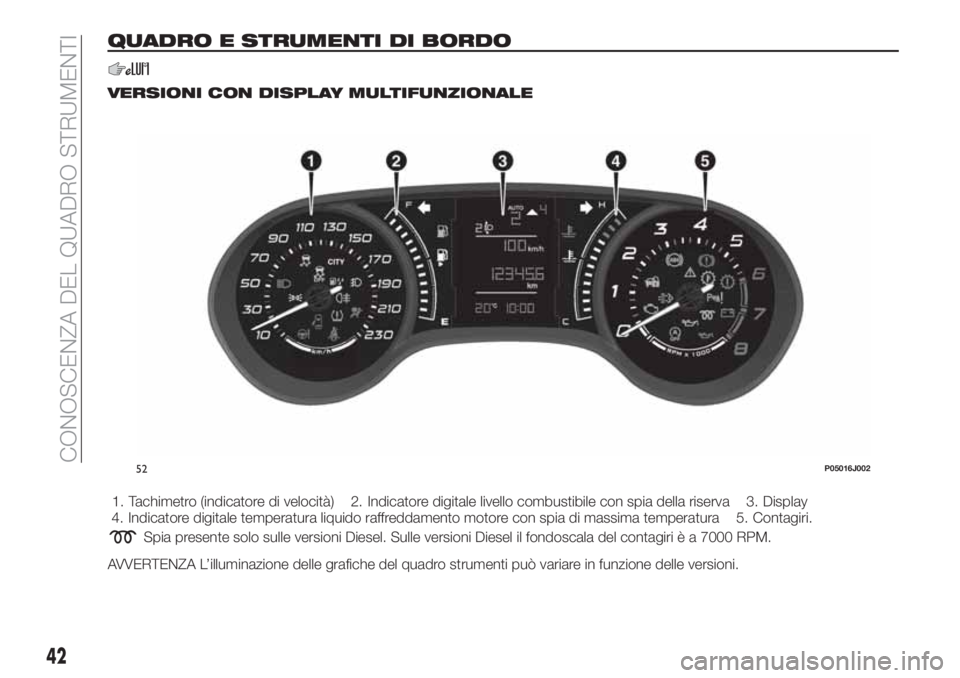

QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello combustibile con spia della riserva 3. Display
4. Indicatore digitale temperatura liquido raffreddamento motore con spia di massima temperatura 5. Contagiri.
Spia presente solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del contagiri è a 7000 RPM.
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
52P05016J002
42
CONOSCENZA DEL QUADRO STRUMENTI
