RENDIMENTOS
Velocidades máximas alcançáveis após o primeiro período de utilização do veículo.
Versões km/h
1.4 16V 95CV(*)185
1.4 T-jet 120 CV LPG E6
(**)200
1.6 E.TorQ
(*)192
1.3 Multijet 95 CV E5
(**)183
1.3 Multijet 95 CV E6/E6 ECO180
1.6 Multijet 120 CV E6199
1.6 Multijet 115 CV E6
(***)196
(*) Valores obtidos através da utilização de gasolina verde sem chumbo de 95 R.O.N. ou superiores
(**) Para versões/mercados onde previsto
(***) Versões para mercados específicos
209

CONSUMO DE COMBUSTÍVEL
Os valores de consumo de combustível, indicados na seguinte tabela, são determinados com base nos ensaios de
homologação prescritos pelas Directivas Europeias específicas.
Para a determinação do consumo, são executados os seguintes procedimentos:
ciclo urbano: inicia com um arranque a frio, sendo, portanto, efectuada uma condução que simula a utilização de circulação
urbana do veículo;
ciclo extra-urbano: é efectuada uma condução que simula a utilização de circulação extra-urbana do veículo com
frequentes acelerações em todas as velocidades; a velocidade de percurso varia de 0 a 120 km/h;
consumo combinado: é determinado considerando cerca de 37% do ciclo urbano e cerca de 63% do ciclo extra-urbano.
ATENÇÃO Tipo de percurso, situações de tráfego, condições atmosféricas, estilo de condução, estado geral do veículo, nível
de equipamentos/dotações/acessórios, utilização do climatizador, carga do veículo, presença de porta-bagagens no tecto,
outras situações que penalizam a penetração aerodinâmica ou a resistência ao avanço, conduzem para valores de consumo
diferentes dos registados.
ATENÇÃO Só após os primeiros 3000 km de condução se constatará uma melhor regularidade do consumo de combustível.
210
DADOS TÉCNICOS

CONSUMOS SEGUNDO A DIRETIVA EUROPEIA VIGENTE (litros/100 km)
Versões Urbano Extraurbano Combinato
1.4 16V 95 CV E67,7 4,6 5,7
1.4 16V 95 CV E47,8 4,9 6,0
1.4 T-jet 120 CV LPG E6
(*)11,5(**)/8,2(***)6,6(**)/5,2(***)8,4(**)/6,3(***)
1.6 E.TorQ E68,5 5,0 6,3
1.6 E.TorQ E48,4 4,9 6,2
1.3 Multijet 95 CV E65,2 3,5 4,1
1.3 Multijet 95 CV E6 ECO4,3 3,4 3,7
1.3 Multijet 95 CV E5
(*)5,4 3,5 4,2
1.6 Multijet 120 CV E65,2 3,6 4,2
1.6 Multijet 115 CV E6
(*****)5,2 3,6 4,2
(*) Para versões/mercados onde previsto
(**) Alimentação a LPG
(***) Alimentação a gasolina
(*****) Versão para mercados específicos
211

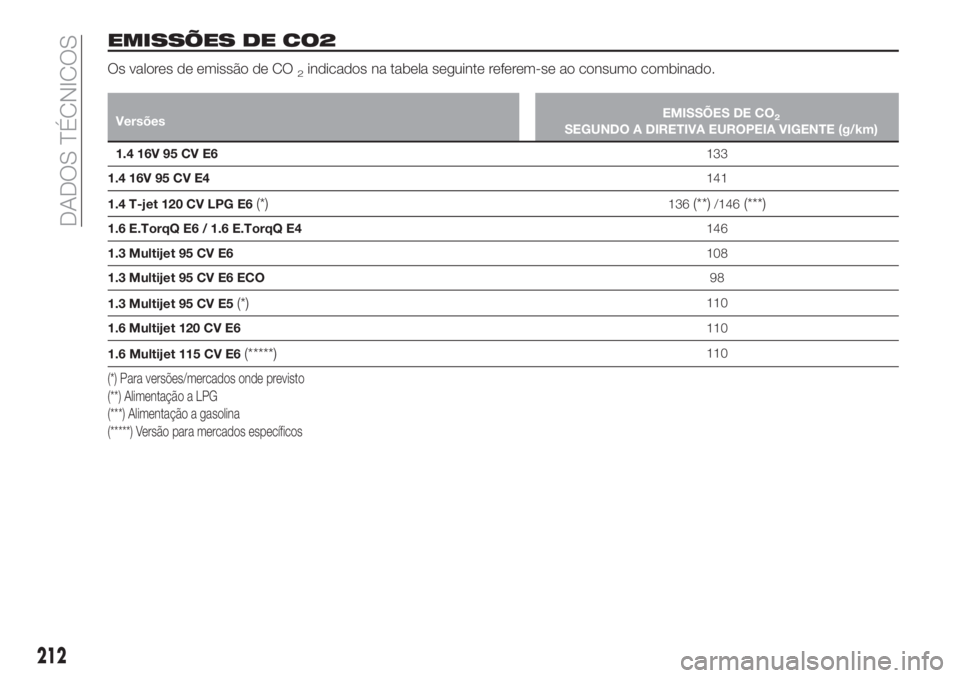

EMISSÕES DE CO2
Os valores de emissão de CO2indicados na tabela seguinte referem-se ao consumo combinado.
VersõesEMISSÕES DE CO2SEGUNDO A DIRETIVA EUROPEIA VIGENTE (g/km)
1.4 16V 95 CV E6133
1.4 16V 95 CV E4141
1.4 T-jet 120 CV LPG E6
(*)136(**)/146(***)
1.6 E.TorqQ E6 / 1.6 E.TorqQ E4146
1.3 Multijet 95 CV E6108
1.3 Multijet 95 CV E6 ECO98
1.3 Multijet 95 CV E5
(*)110
1.6 Multijet 120 CV E6110
1.6 Multijet 115 CV E6
(*****)110
(*) Para versões/mercados onde previsto
(**) Alimentação a LPG
(***) Alimentação a gasolina
(*****) Versão para mercados específicos
212
DADOS TÉCNICOS

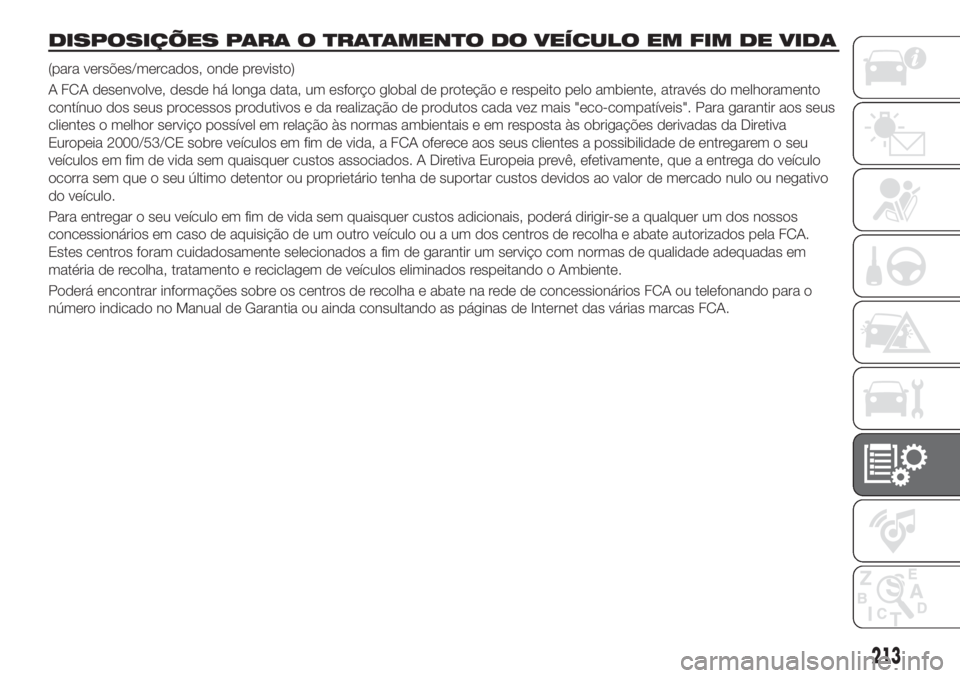

DISPOSIÇÕES PARA O TRATAMENTO DO VEÍCULO EM FIM DE VIDA
(para versões/mercados, onde previsto)
A FCA desenvolve, desde há longa data, um esforço global de proteção e respeito pelo ambiente, através do melhoramento
contínuo dos seus processos produtivos e da realização de produtos cada vez mais "eco-compatíveis". Para garantir aos seus
clientes o melhor serviço possível em relação às normas ambientais e em resposta às obrigações derivadas da Diretiva
Europeia 2000/53/CE sobre veículos em fim de vida, a FCA oferece aos seus clientes a possibilidade de entregarem o seu
veículos em fim de vida sem quaisquer custos associados. A Diretiva Europeia prevê, efetivamente, que a entrega do veículo
ocorra sem que o seu último detentor ou proprietário tenha de suportar custos devidos ao valor de mercado nulo ou negativo
do veículo.
Para entregar o seu veículo em fim de vida sem quaisquer custos adicionais, poderá dirigir-se a qualquer um dos nossos
concessionários em caso de aquisição de um outro veículo ou a um dos centros de recolha e abate autorizados pela FCA.
Estes centros foram cuidadosamente selecionados a fim de garantir um serviço com normas de qualidade adequadas em
matéria de recolha, tratamento e reciclagem de veículos eliminados respeitando o Ambiente.
Poderá encontrar informações sobre os centros de recolha e abate na rede de concessionários FCA ou telefonando para o
número indicado no Manual de Garantia ou ainda consultando as páginas de Internet das várias marcas FCA.
213

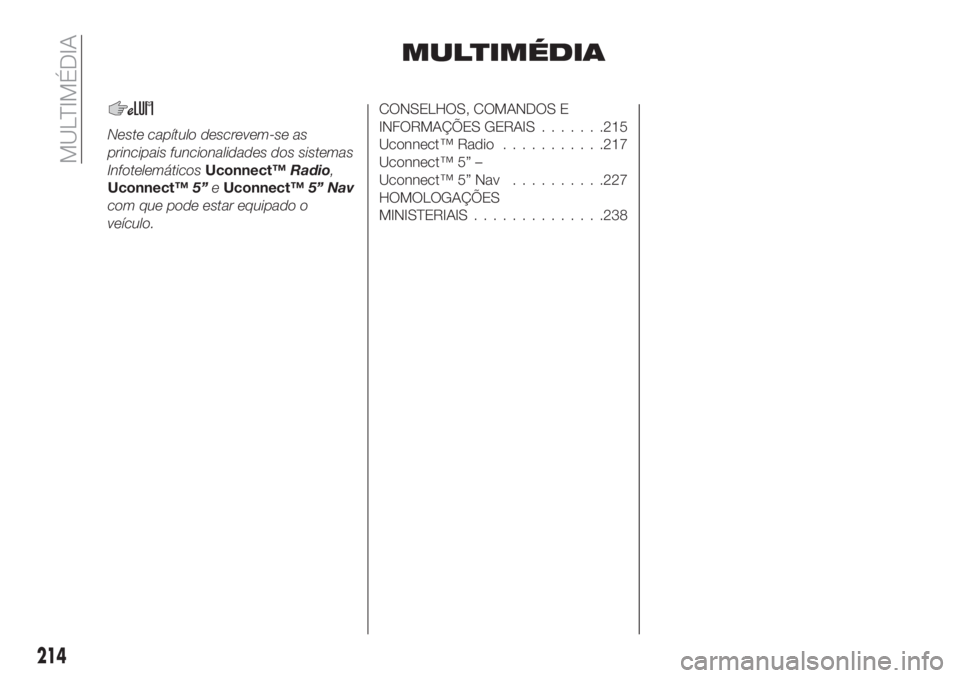

MULTIMÉDIA
Neste capítulo descrevem-se as
principais funcionalidades dos sistemas
InfotelemáticosUconnect™Radio,
Uconnect™5”eUconnect™5” Nav
com que pode estar equipado o
veículo.
CONSELHOS, COMANDOS E
INFORMAÇÕES GERAIS.......215
Uconnect™ Radio...........217
Uconnect™ 5” –
Uconnect™ 5” Nav..........227
HOMOLOGAÇÕES
MINISTERIAIS..............238
214

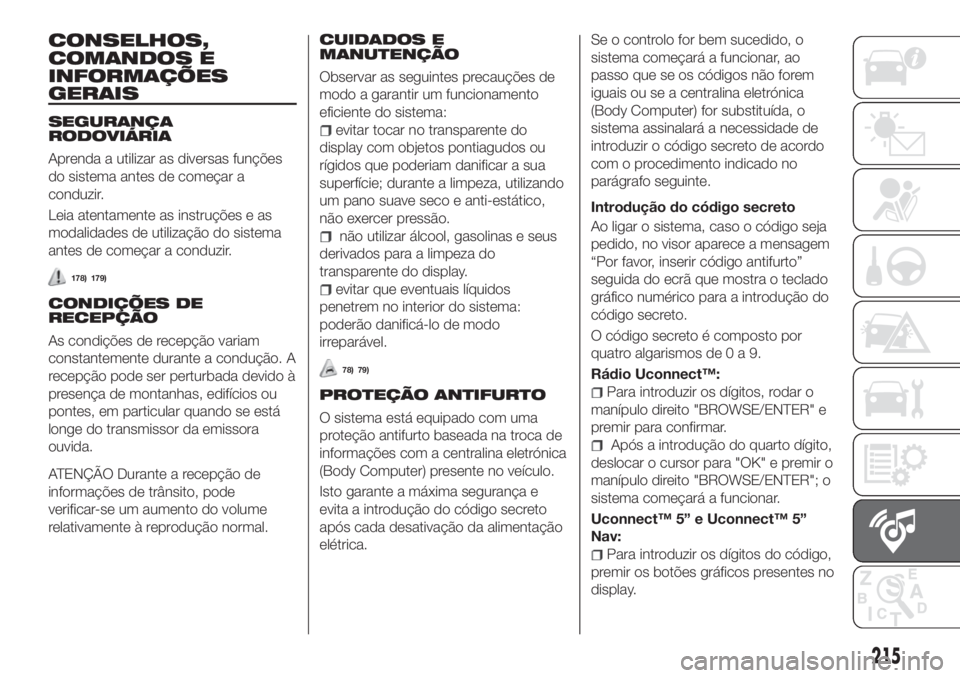

MULTIMÉDIA

CONSELHOS,
COMANDOS E
INFORMAÇÕES
GERAIS
SEGURANÇA
RODOVIÁRIA
Aprenda a utilizar as diversas funções
do sistema antes de começar a
conduzir.
Leia atentamente as instruções e as
modalidades de utilização do sistema
antes de começar a conduzir.
178) 179)
CONDIÇÕES DE
RECEPÇÃO
As condições de recepção variam
constantemente durante a condução. A
recepção pode ser perturbada devido à
presença de montanhas, edifícios ou
pontes, em particular quando se está
longe do transmissor da emissora
ouvida.
ATENÇÃO Durante a recepção de
informações de trânsito, pode
verificar-se um aumento do volume
relativamente à reprodução normal.CUIDADOS E
MANUTENÇÃO
Observar as seguintes precauções de
modo a garantir um funcionamento
eficiente do sistema:
evitar tocar no transparente do
display com objetos pontiagudos ou
rígidos que poderiam danificar a sua
superfície; durante a limpeza, utilizando
um pano suave seco e anti-estático,
não exercer pressão.
não utilizar álcool, gasolinas e seus
derivados para a limpeza do
transparente do display.
evitar que eventuais líquidos
penetrem no interior do sistema:
poderão danificá-lo de modo
irreparável.
78) 79)
PROTEÇÃO ANTIFURTO
O sistema está equipado com uma
proteção antifurto baseada na troca de
informações com a centralina eletrónica
(Body Computer) presente no veículo.
Isto garante a máxima segurança e
evita a introdução do código secreto
após cada desativação da alimentação
elétrica.Se o controlo for bem sucedido, o
sistema começará a funcionar, ao
passo que se os códigos não forem
iguais ou se a centralina eletrónica
(Body Computer) for substituída, o
sistema assinalará a necessidade de
introduzir o código secreto de acordo
com o procedimento indicado no
parágrafo seguinte.
Introdução do código secreto
Ao ligar o sistema, caso o código seja
pedido, no visor aparece a mensagem
“Por favor, inserir código antifurto”
seguida do ecrã que mostra o teclado
gráfico numérico para a introdução do
código secreto.
O código secreto é composto por
quatro algarismos de0a9.
Rádio Uconnect™:
Para introduzir os dígitos, rodar o
manípulo direito "BROWSE/ENTER" e
premir para confirmar.
Após a introdução do quarto dígito,
deslocar o cursor para "OK" e premir o
manípulo direito "BROWSE/ENTER"; o
sistema começará a funcionar.
Uconnect™ 5” e Uconnect™ 5”
Nav:
Para introduzir os dígitos do código,
premir os botões gráficos presentes no
display.
215

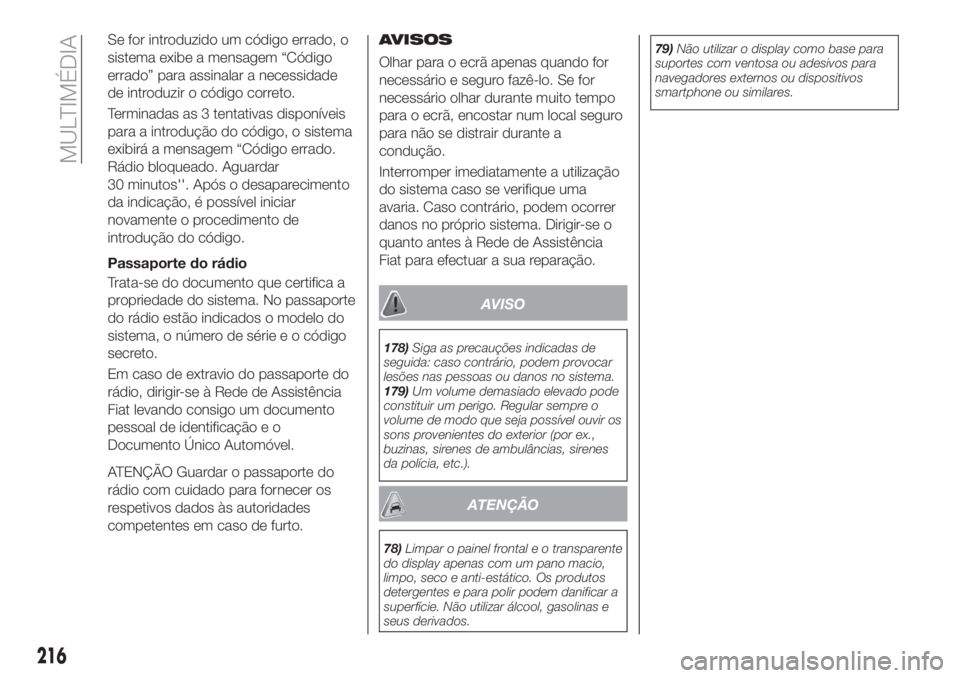

Se for introduzido um código errado, o
sistema exibe a mensagem “Código
errado” para assinalar a necessidade
de introduzir o código correto.
Terminadas as 3 tentativas disponíveis
para a introdução do código, o sistema
exibirá a mensagem “Código errado.
Rádio bloqueado. Aguardar
30 minutos''. Após o desaparecimento
da indicação, é possível iniciar
novamente o procedimento de
introdução do código.
Passaporte do rádio
Trata-se do documento que certifica a
propriedade do sistema. No passaporte
do rádio estão indicados o modelo do
sistema, o número de série e o código
secreto.
Em caso de extravio do passaporte do
rádio, dirigir-se à Rede de Assistência
Fiat levando consigo um documento
pessoal de identificação e o
Documento Único Automóvel.
ATENÇÃO Guardar o passaporte do
rádio com cuidado para fornecer os
respetivos dados às autoridades
competentes em caso de furto.AVISOS
Olhar para o ecrã apenas quando for
necessário e seguro fazê-lo. Se for
necessário olhar durante muito tempo
para o ecrã, encostar num local seguro
para não se distrair durante a
condução.
Interromper imediatamente a utilização
do sistema caso se verifique uma
avaria. Caso contrário, podem ocorrer
danos no próprio sistema. Dirigir-se o
quanto antes à Rede de Assistência
Fiat para efectuar a sua reparação.
AVISO
178)Siga as precauções indicadas de
seguida: caso contrário, podem provocar
lesões nas pessoas ou danos no sistema.
179)Um volume demasiado elevado pode
constituir um perigo. Regular sempre o
volume de modo que seja possível ouvir os
sons provenientes do exterior (por ex.,
buzinas, sirenes de ambulâncias, sirenes
da polícia, etc.).
ATENÇÃO
78)Limpar o painel frontal e o transparente
do display apenas com um pano macio,
limpo, seco e anti-estático. Os produtos
detergentes e para polir podem danificar a
superfície. Não utilizar álcool, gasolinas e
seus derivados.79)Não utilizar o display como base para
suportes com ventosa ou adesivos para
navegadores externos ou dispositivos
smartphone ou similares.
216
MULTIMÉDIA

Uconnect™ Radio
COMANDOS NO PAINEL FRONTAL
17411016J0001EM
217

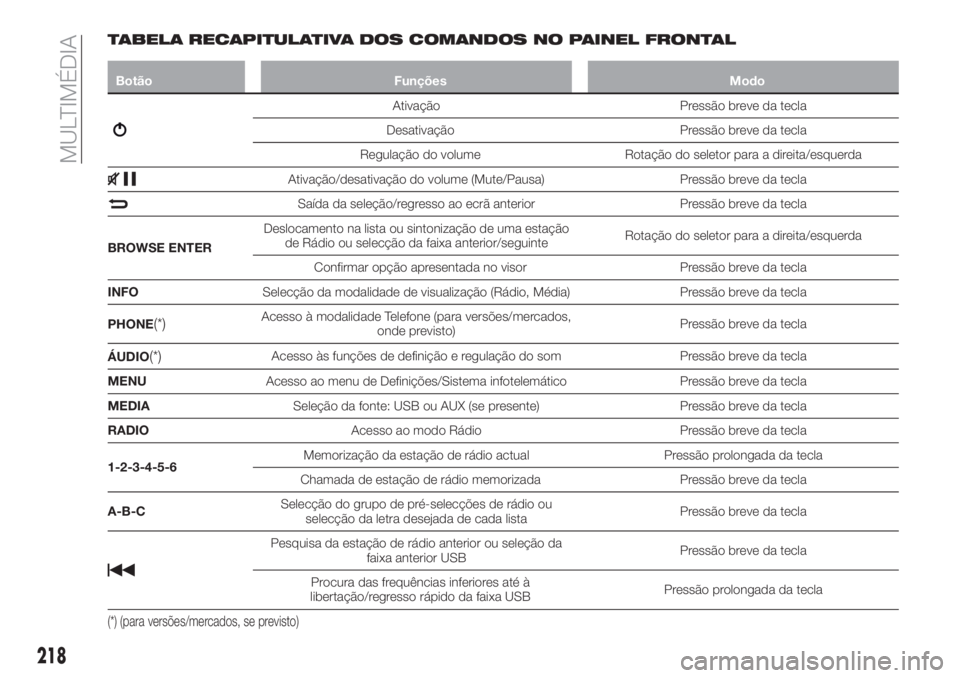

TABELA RECAPITULATIVA DOS COMANDOS NO PAINEL FRONTAL
Botão Funções Modo
Ativação Pressão breve da tecla
Desativação Pressão breve da tecla
Regulação do volume Rotação do seletor para a direita/esquerda
Ativação/desativação do volume (Mute/Pausa) Pressão breve da tecla
Saída da seleção/regresso ao ecrã anterior Pressão breve da tecla
BROWSE ENTERDeslocamento na lista ou sintonização de uma estação
de Rádio ou selecção da faixa anterior/seguinteRotação do seletor para a direita/esquerda
Confirmar opção apresentada no visor Pressão breve da tecla
INFOSelecção da modalidade de visualização (Rádio, Média) Pressão breve da tecla
PHONE
(*)Acesso à modalidade Telefone (para versões/mercados,
onde previsto)Pressão breve da tecla
ÁUDIO
(*)Acesso às funções de definição e regulação do som Pressão breve da tecla
MENUAcesso ao menu de Definições/Sistema infotelemático Pressão breve da tecla
MEDIASeleção da fonte: USB ou AUX (se presente) Pressão breve da tecla
RADIOAcesso ao modo Rádio Pressão breve da tecla
1-2-3-4-5-6Memorização da estação de rádio actual Pressão prolongada da tecla
Chamada de estação de rádio memorizada Pressão breve da tecla
A-B-CSelecção do grupo de pré-selecções de rádio ou
selecção da letra desejada de cada listaPressão breve da tecla
Pesquisa da estação de rádio anterior ou seleção da
faixa anterior USBPressão breve da tecla
Procura das frequências inferiores até à
libertação/regresso rápido da faixa USBPressão prolongada da tecla
(*) (para versões/mercados, se previsto)
218
