POZOR
147)Jestliže po nárazu ucítíte zápach
paliva nebo zjistíte únik paliva z palivové
soustavy, systém nezapínejte: nebezpečí
požáru.
AUTOMATICKÁ
PŘEVODOVKA
Odblokování páky
Při závadě vyřaďte řadicí páku
převodovky z polohy P (parkování)
takto:
Vypněte motor;
zatáhněte parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte obložení
manžety řadicí páky 1 obr. 149 (viz
rovněž obr. 150 );
sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru 2
obr. 151 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
namontujte správně manžetu řadicí
páky;
nastartujte motor.
14908106J0001EM
15008106J0002EM
15108106J0003EM
139

Vytažení klíčku
57)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
Zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zabrzděte parkovací brzdu;
klíčem 1 obr. 152 dodaným
s vozidlem (v pouzdře s palubní
dokumentací nebo v prostoru na nářadí
v zavadlovém prostoru) vyšroubujte
upevňovací šrouby 2 obr. 153 spodního
krytu 3;
vyndejte spodní kryt 3 volantového
hřídele po uvolnění z uložení;
jednou rukou stlačte dolů západku 4
obr. 154 a druhou rukou vytáhněte
klíček směrem ven;
po vytažení klíčku namontujte zpět
spodní kryt 3 obr. 153, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby 2.
15208106J0004EM
15308106J0005EM
15408106J0006EM
140
V NOUZI

UPOZORNĚNÍ
57)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
148) 149) 150)
Vlečné oko dodávané s vozidlem je
uloženo v přenosce s nářadím, která se
nachází v zavazadlovém prostoru.
Přední
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 155 a zašroubujte ho na doraz na
přední závitový čep.
Zadní
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 156 a zašroubujte ho na doraz na
přední závitový čep.
POZOR
148)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola. Zkontrolujte rovněž, zda je zařazen
neutrál (u vozidel s automatickou
převodovkou /je-li/ zkontrolujte, zda je
řadicí páka v poloze N).
15508116J0001EM
156P1030149-000-000
141

149)Při tažení mějte na paměti, že
posilovače brzd a elektromechanický
posilovač řízení nejsou aktivní. Proto je
nutné ovládat brzdový pedál i volant
s větším úsilím. K tažení nepoužívejte
ohebná lana a vyvarujte se trhavého
pohybu. Při tažení kontrolujte, zda upevnění
spoje nepoškodí díly v těsném kontaktu. Při
tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu
ohledně tažných zařízení a chování
v silničním provozu. Nestartujte motor
taženého vozidla. Před zašroubováním
tažného oka očistěte pečlivě závitové lůžko.
Než začnete vozidlo táhnout, zkontrolujte,
zda je oko zašroubované na doraz
v závitovém lůžku.
150)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je tažení pouze
pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
142
V NOUZI

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA........144
MOTOROVÝ PROSTOR........155
DOBITÍ BATERIE............166
POSTUPY ÚDRŽBY..........166
ZVEDNUTÍ VOZIDLA..........169
KOLA A PNEUMATIKY.........170
KAROSÉRIE...............171
INTERIÉR.................172
143

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala automobilka
Fiat sérii kontrol a úkonů údržby, které
je nutno provést po ujetí určitého počtu
kilometrů nebo po určitém počtu dnů,
jak je stanoveno v Plánu údržby.
Pro zajištění optimální
provozuschopnosti vozidlo byly do
Plánu údržby uvedeného na
následujících stránkách přidány další
pravidelné kontroly, které je nutno
provádět častěji než při přepdepsaných
servisních prohlídkách.
Plánovanou údržbu provádějí značkové
servisy Fiat ve stanovených časových
intervalech či ujetých kilometrech/mílích.
Jestliže se při provádění jednotlivých
úkonů zjistí, že jsou kromě plánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s vaším výslovným souhlasem. Pokud
se vozidlo používá často pro tažení
přípojných vozidel, je třeba interval mezi
plánovanou údržbou zkrátit.UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Jejich
neprovedením může pozbýt platnost
záruka.
Doporučujeme konzultovat
s autorizovaným servisem Fiat jakékoli
pochybnosti ohledně řádného
fungování vozidla a nečekat na příští
předepsanou servisní prohlídku.
144
ÚDRŽBA A PÉČE

PLÁN ÚDRŽBY (benzínové verze — verze LPG)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým
započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva do sady pro rychlou
opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru(1)
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze 1.4 T-jet 120 k LPG E6)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku systémů řízení
motoru, emisí a degradace motorového oleje (je-li to
předepsáno)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
145

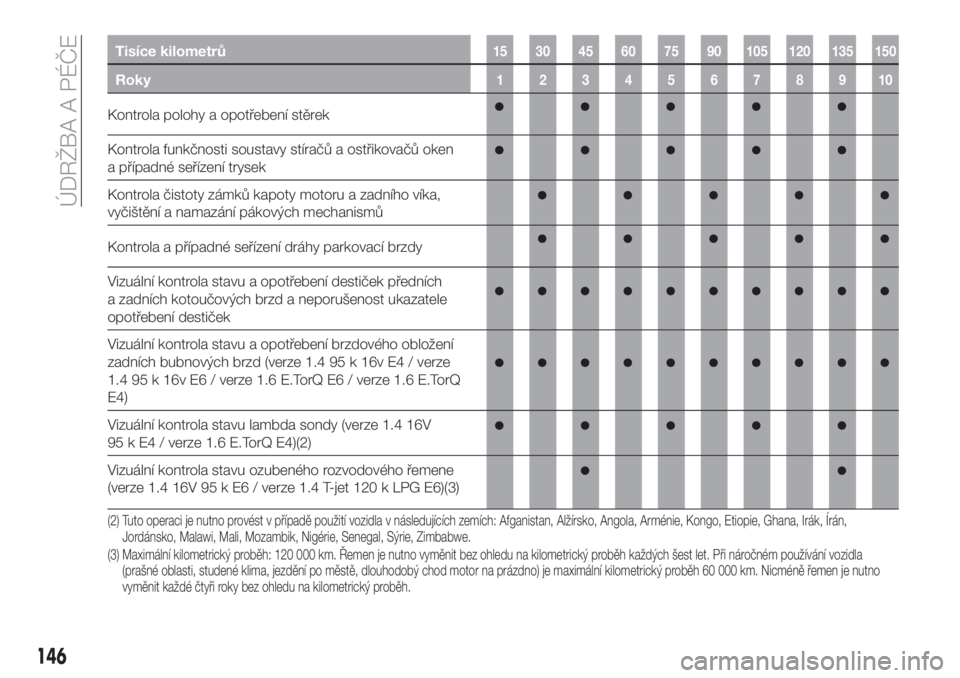

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola polohy a opotřebení stěrek
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken
a případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a zadního víka,
vyčištění a namazání pákových mechanismů
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních
a zadních kotoučových brzd a neporušenost ukazatele
opotřebení destiček
Vizuální kontrola stavu a opotřebení brzdového obložení
zadních bubnových brzd (verze 1.4 95 k 16v E4 / verze
1.4 95 k 16v E6 / verze 1.6 E.TorQ E6 / verze 1.6 E.TorQ
E4)
Vizuální kontrola stavu lambda sondy (verze 1.4 16V
95 k E4 / verze 1.6 E.TorQ E4)(2)
Vizuální kontrola stavu ozubeného rozvodového řemene
(verze 1.4 16V 95 k E6 / verze 1.4 T-jet 120 k LPG E6)(3)
(2) Tuto operaci je nutno provést v případě použití vozidla v následujících zemích: Afganistan, Alžírsko, Angola, Arménie, Kongo, Etiopie, Ghana, Irák, Írán,
Jordánsko, Malawi, Mali, Mozambik, Nigérie, Senegal, Sýrie, Zimbabwe.
(3) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
146
ÚDRŽBA A PÉČE

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Vizuální kontrola stavu ozubeného rozvodového řemene
(verze 1.4 16V 95 K E4)(3)
Vizuální kontrola stavu rozvodového řemene /
rozvodových řemenů (verze 1.4 16V 95 k E6 / verze
1.4 T-jet 120 k LPG E6)(3)
Vizuální kontrola stavu řemene/řemenů vedlejších
agregátů (verze 1.4 16V 95 K E4)(3)
Vizuální kontrola stavu řemenu/ů pohonu vedlejších
agregátů (verze 1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)
Kontrola napnutí rozvodového řemene vedlejších agregátů
(verze bez automatického napínače) (verze 1.4 16V
95 k E6 / verze 1.4 T-jet 120 k LPG E6)
Kontrola napnutí rozvodového řemenu vedlejších agregátů
(verze bez automatického napínače) (verze 1.4 16V
95 K E4)
Kontrola napnutí rozvodového řemene vedlejších agregátů
(verze bez automatického napínače) (verze 1.6 E.TorQ E6
/
verze 1.6 E.TorQ E4)
Výměna motorového oleje a olejového filtru (verze 1.4 16v
95 k E4 / verze 1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)
(3) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
147

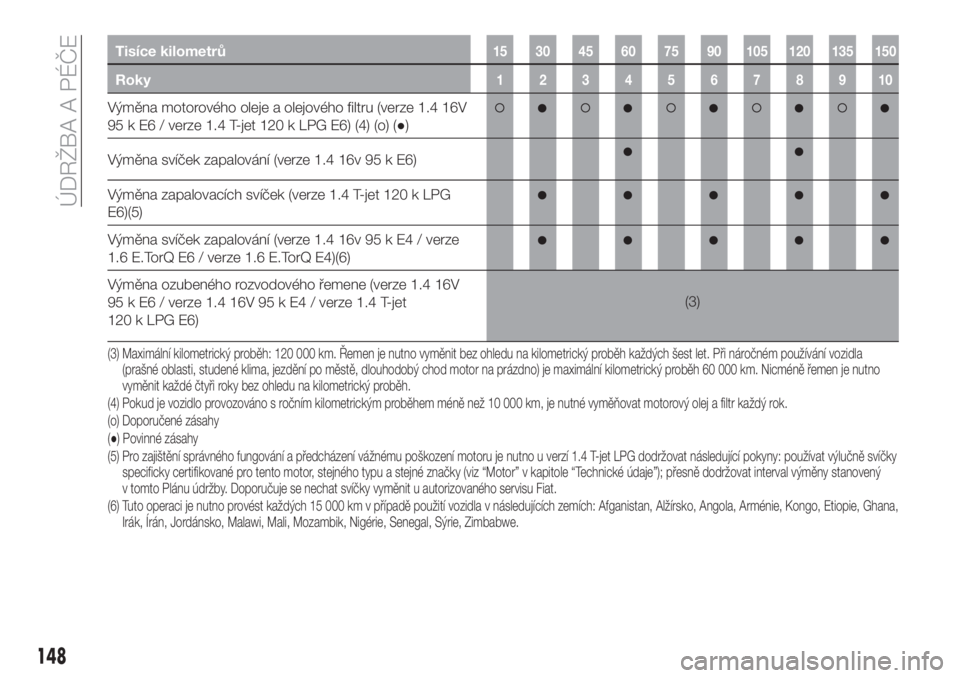

Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna motorového oleje a olejového filtru (verze 1.4 16V
95 k E6 / verze 1.4 T-jet 120 k LPG E6) (4) (o) (●)
Výměna svíček zapalování (verze 1.4 16v 95 k E6)
Výměna zapalovacích svíček (verze 1.4 T-jet 120 k LPG
E6)(5)
Výměna svíček zapalování (verze 1.4 16v 95 k E4 / verze
1.6 E.TorQ E6 / verze 1.6 E.TorQ E4)(6)
Výměna ozubeného rozvodového řemene (verze 1.4 16V
95 k E6 / verze 1.4 16V 95 k E4 / verze 1.4 T-jet
120 k LPG E6)(3)
(4) Pokud je vozidlo provozováno s ročním kilometrickým proběhem méně než 10 000 km, je nutné vyměňovat motorový olej a filtr každý rok.
(o) Doporučené zásahy
(●) Povinné zásahy
(5) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno u verzí 1.4 T-jet LPG dodržovat následující pokyny: používat výlučně svíčky
specificky certifikované pro tento motor, stejného typu a stejné značky (viz “Motor” v kapitole “Technické údaje”); přesně dodržovat interval výměny stanovený
v tomto Plánu údržby. Doporučuje se nechat svíčky vyměnit u autorizovaného servisu Fiat.
(6) Tuto operaci je nutno provést každých 15 000 km v případě použití vozidla v následujících zemích: Afganistan, Alžírsko, Angola, Arménie, Kongo, Etiopie, Ghana,
Irák, Írán, Jordánsko, Malawi, Mali, Mozambik, Nigérie, Senegal, Sýrie, Zimbabwe. (3) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno
vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
148
