FIAT TIPO 4DOORS 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

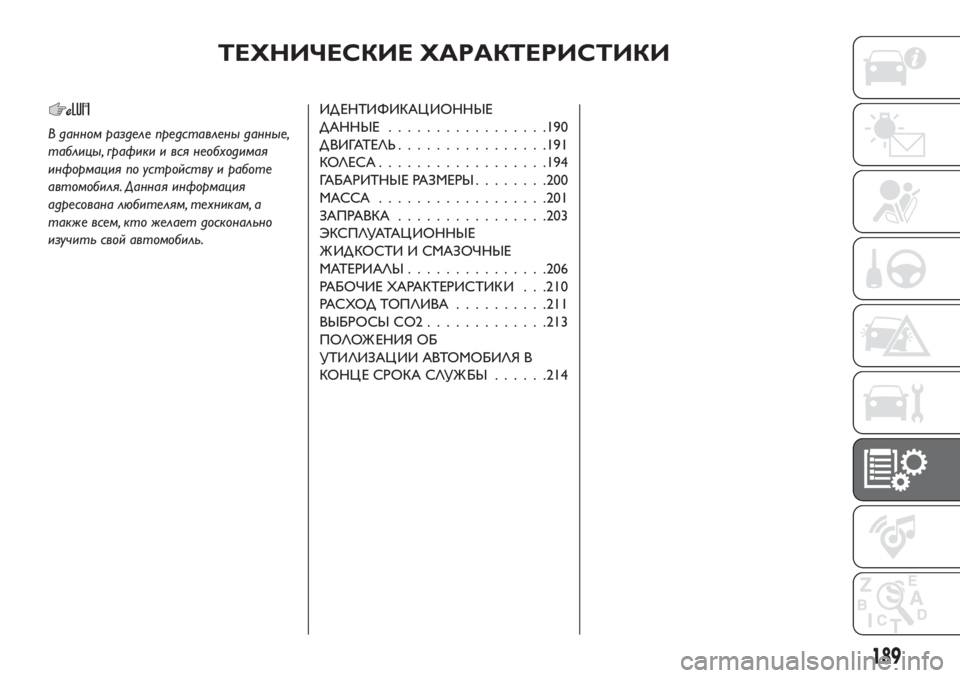

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В данном разделе представлены данные,
таблицы, графики и вся необходимая
информация по устройству и работе
автомобиля. Данная информация
адресована любителям, техникам, а
также всем, кто желает досконально
изучить свой автомобиль.
ИД ЕНТИФИКАЦ ИОННЫЕ
ДАННЫЕ.................190
ДВИГАТЕЛЬ................191
КОЛЕСА..................194
ГАБАРИТНЫЕ РАЗМЕРЫ........200
МАССА ..................201
ЗАПРАВКА................203
ЭКСПЛУАТАЦ ИОННЫЕ
Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ...............206
РАБОЧИЕ ХАРАКТЕРИСТИК И . . .210
РАСХОД ТОПЛИВА..........211
ВЫБРОСЫ CO2.............213
ПОЛОЖ ЕНИЯ ОБ
УТИЛИЗАЦ ИИ АВТОМОБИЛЯ В
КОНЦЕСРОКАСЛУЖБЫ ......214
189

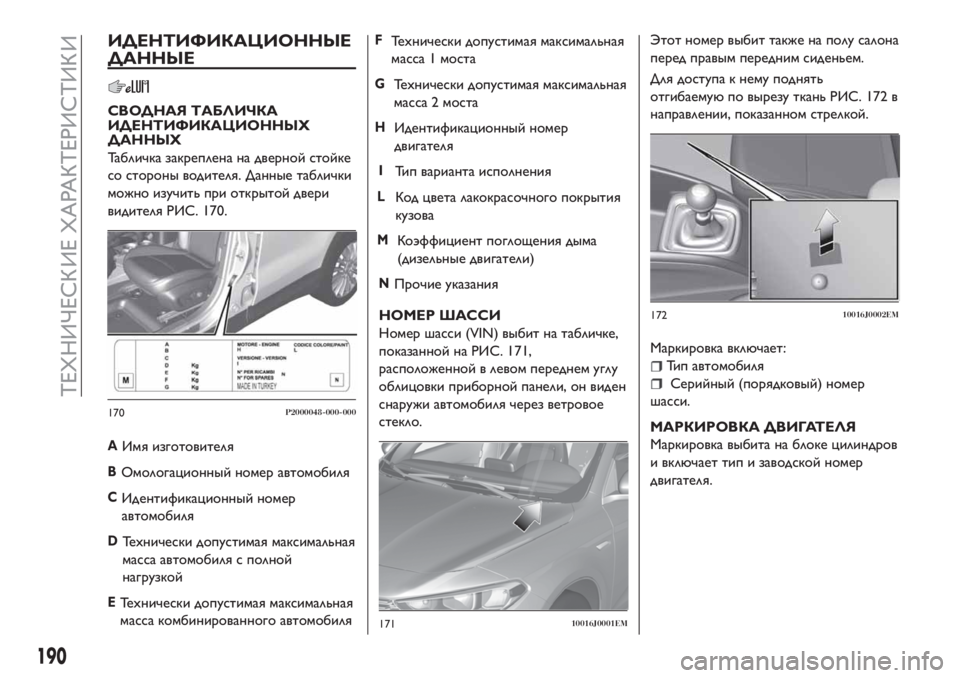

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена на дверной стойке
со стороны водителя. Данные таблички
можно изучить при открытой двери
видителя РИС. 170.
AИмя изготовителя
BОмологационный номер автомобиля
CИдентификационный номер
автомобиля
DТехнически допустимая максимальная
масса автомобиля с полной
нагрузкой
EТехнически допустимая максимальная
масса комбинированного автомобиля
FТехнически допустимая максимальная
масса 1 моста
GТехнически допустимая максимальная
масса 2 моста
HИдентификационный номер
двигателя
IТип варианта исполнения
LКод цвета лакокрасочного покрытия
кузова
MКоэффициент поглощения дыма
(дизельные двигатели)
NПрочие указания
НОМЕР ШАССИ
Номер шасси (VIN) выбит на табличке,
показанной на РИС. 171,
расположенной в левом переднем углу
облицовки приборной панели, он виден
снаружи автомобиля через ветровое
стекло.Этот номер выбит также на полу салона
перед правым передним сиденьем.
Для доступа к нему поднять
отгибаемуюпо вырезу ткань РИС. 172 в
направлении, показанном стрелкой.
Маркировка включает:
Тип автомобиля
Серийный (порядковый) номер
шасси.
МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке цилиндров
и включает тип и заводской номер
двигателя.
170P2000048-000-000
17110016J0001EM
17210016J0002EM
190
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

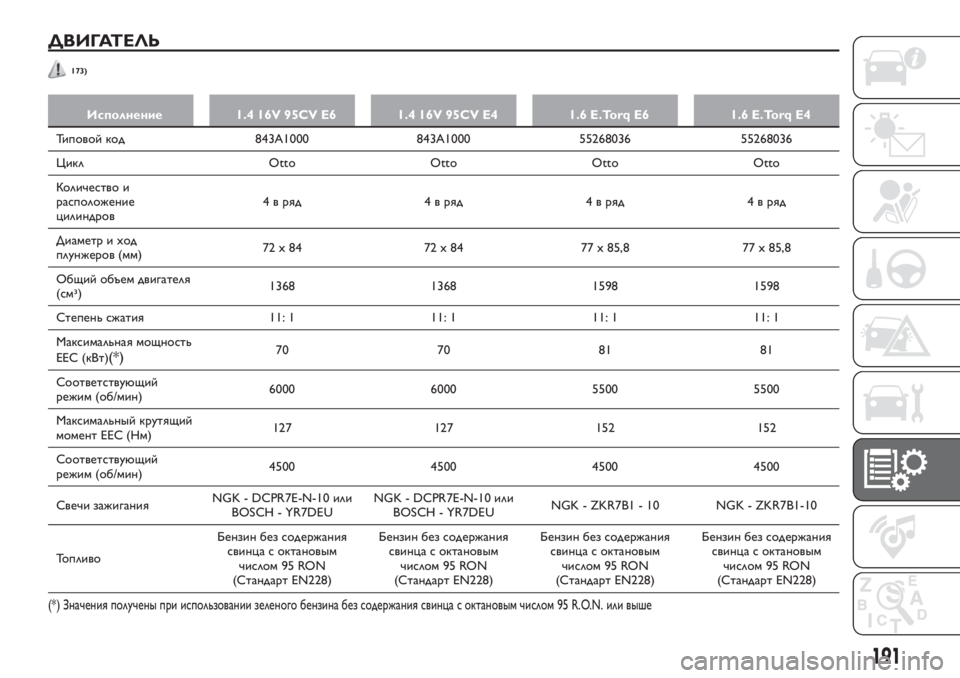

ДВИГАТЕЛЬ
173)
Исполнение 1.4 16V 95CV E6 1.4 16V 95CV E4 1.6 E.Torq E6 1.6 E.Torq E4
Типовой код 843A1000 843A1000 55268036 55268036
Цикл Otto Otto Otto Otto
Количество и
расположение
цилиндров4 в ряд 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход
плунжеров (мм)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Общий объем двигателя
(см3)1368 1368 1598 1598
Степень сжатия 11: 1 11: 1 11: 1 11: 1
Максимальная мощность
ЕЕС (кВт)
(*)70 70 81 81
Соответствующий
режим (об/мин)6000 6000 5500 5500
Максимальный крутящий
момент ЕЕС (Нм)127 127 152 152
Соответствующий
режим (об/мин)4500 4500 4500 4500
Свечи зажиганияNGK - DCPR7E-N-10 или
BOSCH - YR7DEUNGK - DCPR7E-N-10 или
BOSCH - YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
ТопливоБензин без содержания
свинца с октановым
числом 95 RON
(Стандарт EN228)Бензин без содержания
свинца с октановым
числом 95 RON
(Стандарт EN228)Бензин без содержания
свинца с октановым
числом 95 RON
(Стандарт EN228)Бензин без содержания
свинца с октановым
числом 95 RON
(Стандарт EN228)
(*) Значения получены при использовании зеленого бензина без содержания свинца с октановым числом 95 R.O.N. или выше
191

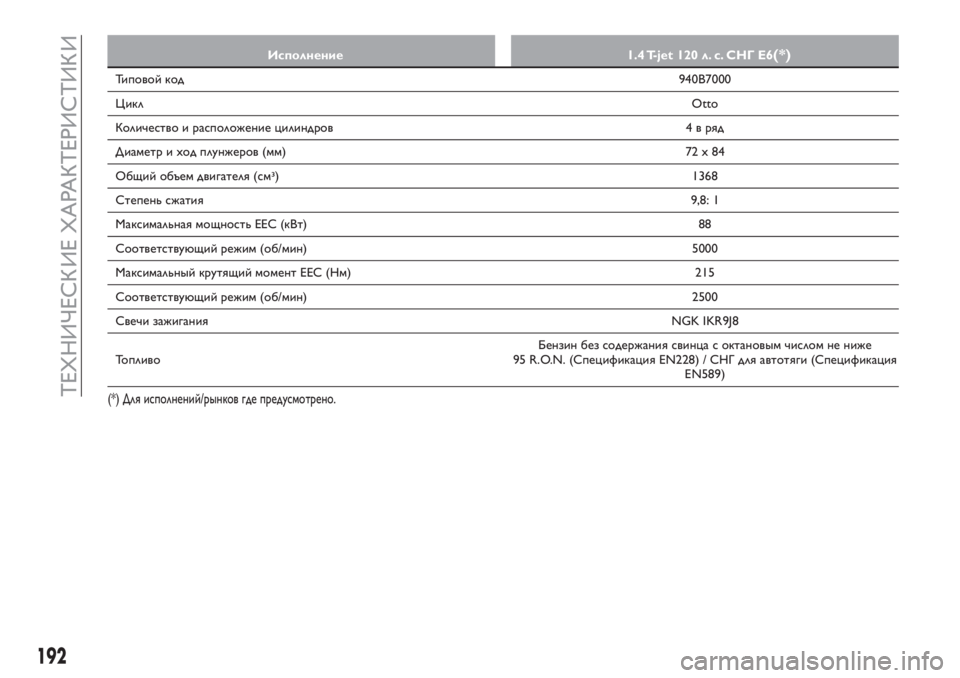

Исполнение 1.4 T-jet 120 л. с. СНГ E6(*)
Типовой код940B7000
ЦиклOtto
Количество и расположение цилиндров 4 в ряд
Диаметр и ход плунжеров (мм) 72 x 84
Общий объем двигателя (см3)1368
Степень сжатия9,8: 1
Максимальная мощность ЕЕС (кВт) 88
Соответствующий режим (об/мин) 5000
Максимальный крутящий момент ЕЕС (Нм) 215
Соответствующий режим (об/мин) 2500
Свечи зажиганияNGK IKR9J8
ТопливоБензин без содержания свинца с октановым числом не ниже
95 R.O.N. (Спецификация EN228) / СНГ для автотяги (Спецификация
EN589)
(*) Для исполнений/рынков где предусмотрено.
192
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

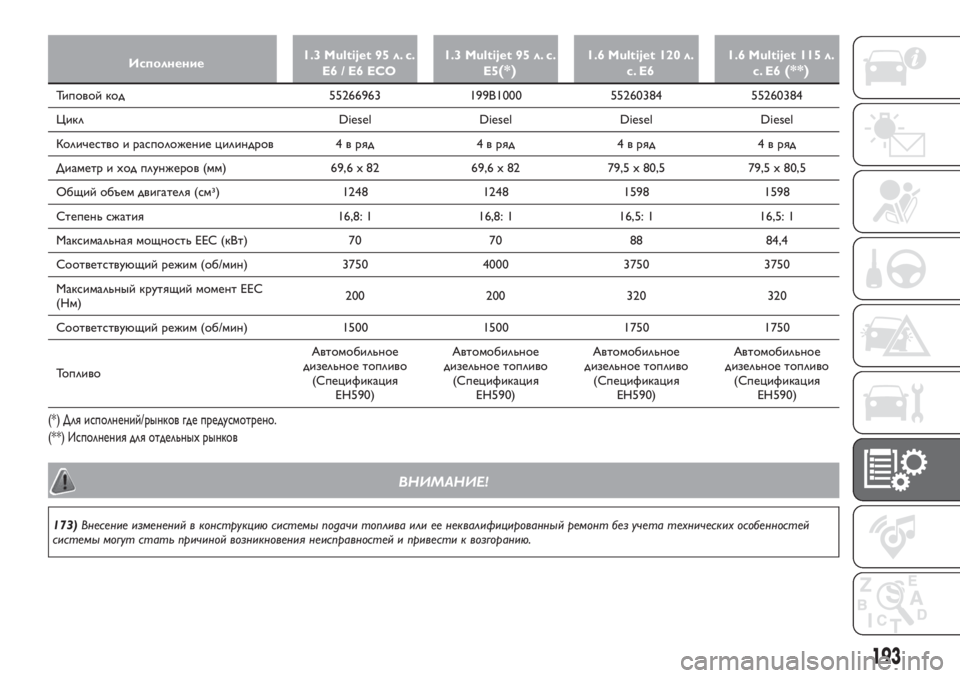

Исполнение1.3 Multijet 95 л. с.
E6/E6ECO1.3 Multijet 95 л. с.
E5(*)1.6 Multijet 120 л.
с. E61.6 Multijet 115 л.
с. E6(**)
Типовой код 55266963 199B1000 55260384 55260384
Цикл Diesel Diesel Diesel Diesel
Количество и расположение цилиндров 4 в ряд 4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Общий объем двигателя (см3) 1248 1248 1598 1598
Степень сжатия 16,8: 1 16,8: 1 16,5: 1 16,5: 1
Максимальная мощность ЕЕС (кВт) 70 70 88 84,4
Соответствующий режим (об/мин) 3750 4000 3750 3750
Максимальный крутящий момент ЕЕС
(Нм)200 200 320 320
Соответствующий режим (об/мин) 1500 1500 1750 1750
ТопливоАвтомобильное
дизельное топливо
(Спецификация
ЕН590)Автомобильное
дизельное топливо
(Спецификация
ЕН590)Автомобильное
дизельное топливо
(Спецификация
ЕН590)Автомобильное
дизельное топливо
(Спецификация
ЕН590)
(*) Для исполнений/рынков где предусмотрено.
(**) Исполнения для отдельных рынков
ВНИМАНИЕ!
173)Внесение изменений в конструкцию системы подачи топлива или ее неквалифицированный ремонт без учета технических особенностей
системы могут стать причиной возникновения неисправностей и привести к возгоранию.
193

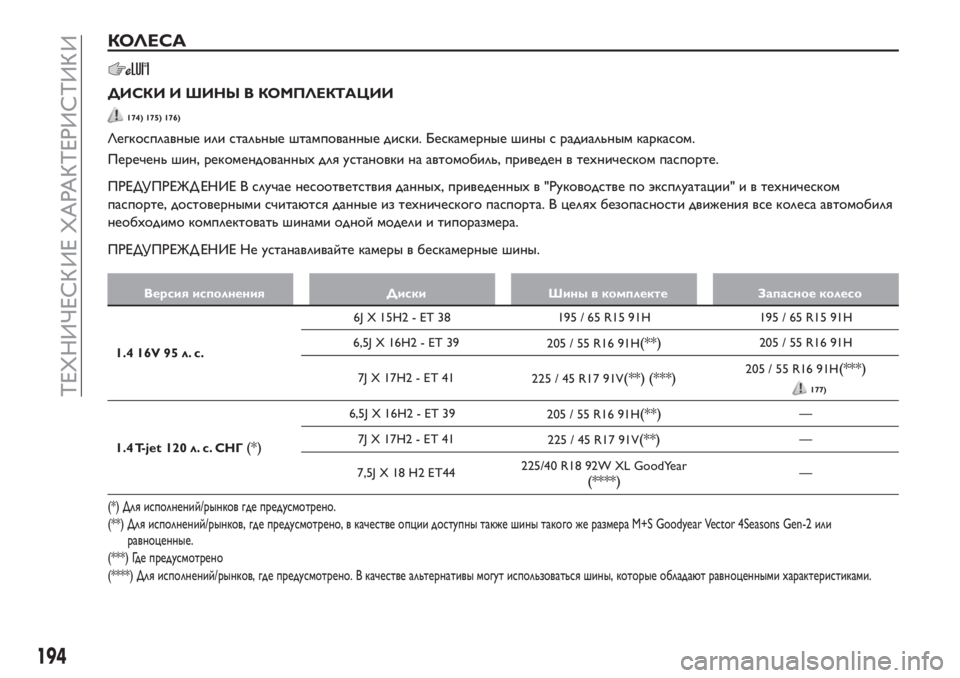

КОЛЕСА
ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
174) 175) 176)
Легкосплавные или стальные штампованные диски. Бескамерные шины с радиальным каркасом.
Перечень шин, рекомендованных для установки на автомобиль, приведен в техническом паспорте.
ПРЕДУПРЕЖД ЕНИЕ В случае несоответствия данных, приведенных в "Руководстве по эксплуатации" и в техническом
паспорте, достоверными считаются данные из технического паспорта. В целях безопасности движения все колеса автомобиля
необходимо комплектовать шинами одной модели и типоразмера.
ПРЕДУПРЕЖД ЕНИЕ Не устанавливайте камеры в бескамерные шины.
Версия исполнения Диски Шины в комплекте Запасное колесо
1.4 16V 95 л. с.6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.4 T-jet 120 л. с. СНГ(*)
6,5JX16H2-ET39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear
(****)—
(**) Для исполнений/рынков, где предусмотрено, в качестве опции доступны также шины такого же размера M+S Goodyear Vector 4Seasons Gen-2 или
равноценные.
(***) Где предусмотрено (*) Для исполнений/рынков где предусмотрено.
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
194
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

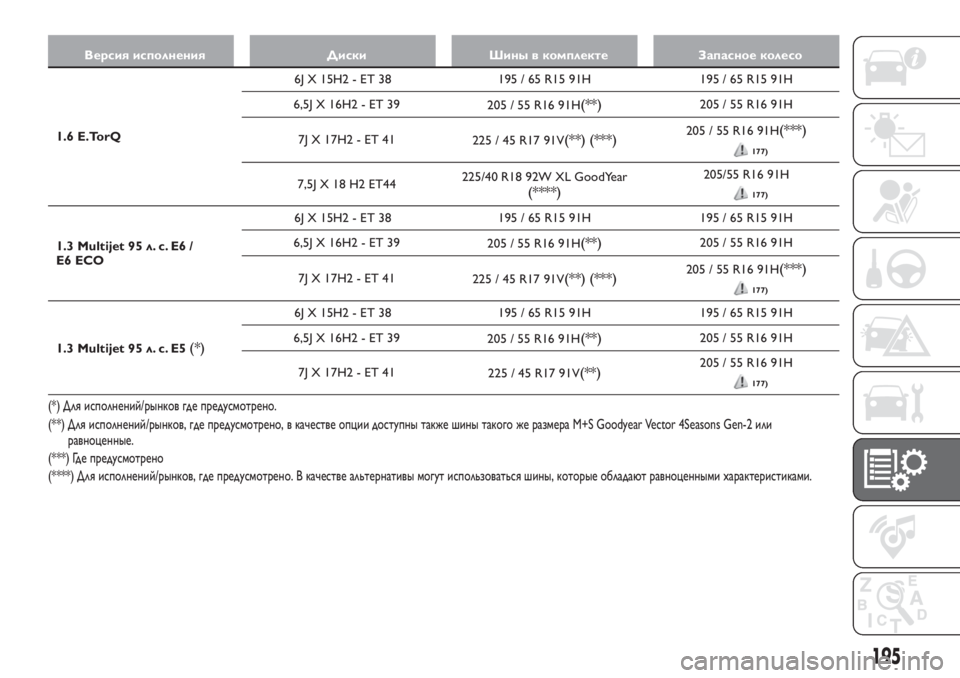

Версия исполнения Диски Шины в комплекте Запасное колесо
1.6 E.TorQ6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
1.3 Multijet 95 л. с. E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.3 Multijet 95 л. с. E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
177)
(**) Для исполнений/рынков, где предусмотрено, в качестве опции доступны также шины такого же размера M+S Goodyear Vector 4Seasons Gen-2 или
равноценные.
(***) Где предусмотрено
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками. (*) Для исполнений/рынков где предусмотрено.
195

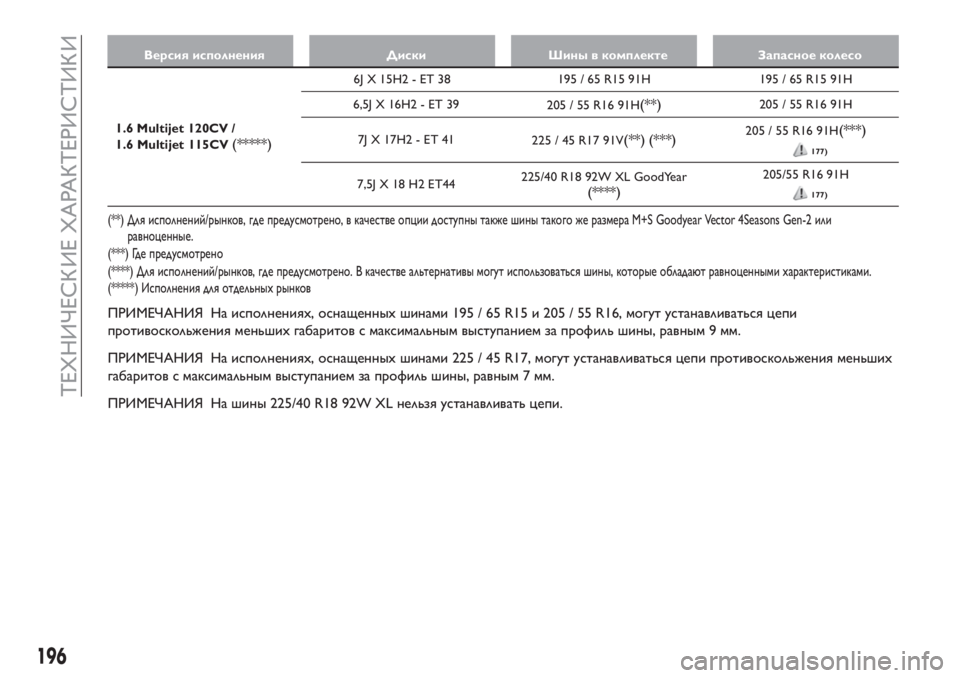

Версия исполнения Диски Шины в комплекте Запасное колесо
1.6 Multijet 120CV /
1.6 Multijet 115CV(*****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
(*****) Исполнения для отдельных рынков (**) Для исполнений/рынков, где предусмотрено, в качестве опции доступны также шины такого же размера M+S Goodyear Vector 4Seasons Gen-2 или
равноценные.
(***) Где предусмотрено
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
ПРИМЕЧАНИЯ На исполнениях, оснащенных шинами 195 / 65 R15 и 205 / 55 R16, могут устанавливаться цепи
противоскольжения меньших габаритов с максимальным выступанием за профиль шины, равным 9 мм.
ПРИМЕЧАНИЯ На исполнениях, оснащенных шинами 225 / 45 R17, могут устанавливаться цепи противоскольжения меньших
габаритов с максимальным выступанием за профиль шины, равным 7 мм.
ПРИМЕЧАНИЯ На шины 225/40 R18 92W XL нельзя устанавливать цепи.
196
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

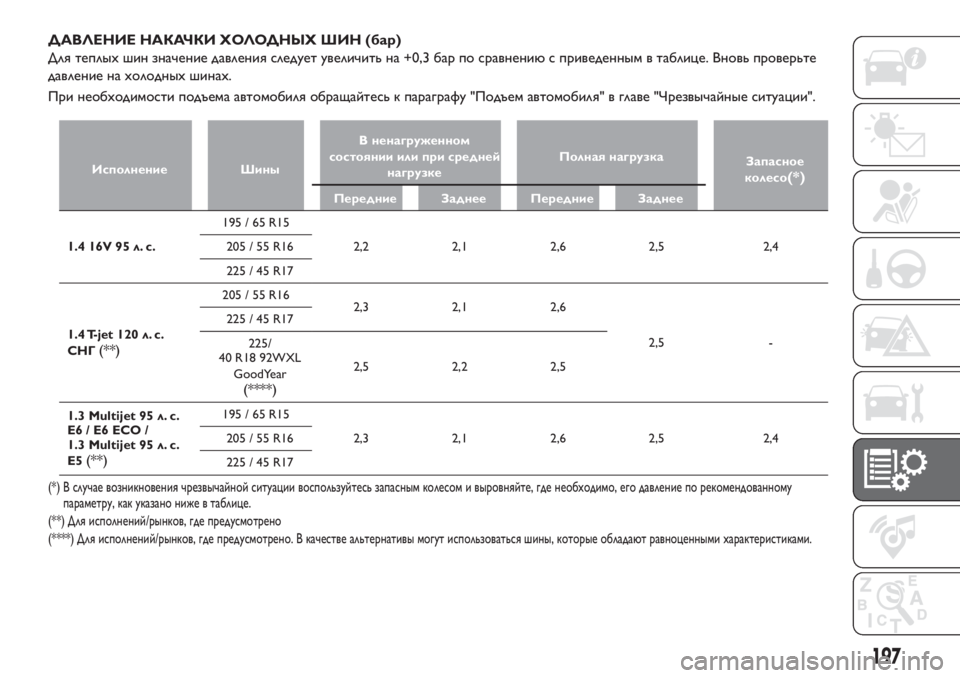

ДАВЛЕНИЕ НАКАЧКИ ХОЛОДНЫХ ШИН(бар)
Для теплых шин значение давления следует увеличить на +0,3 бар по сравнениюс приведенным в таблице. Вновь проверьте
давление на холодных шинах.
При необходимости подъема автомобиля обращайтесь к параграфу "Подъем автомобиля" в главе "Чрезвычайные ситуации".
Исполнение ШиныВ ненагруженном
состоянии или при средней
нагрузкеПолная нагрузка
Запасное
колесо(*)
Передние Заднее Передние Заднее
1.4 16V 95 л. с.195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 л. с.
СНГ
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)
2,5 2,2 2,5
1.3 Multijet 95 л. с.
E6 / E6 ECO /
1.3 Multijet 95 л. с.
E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) В случае возникновения чрезвычайной ситуации воспользуйтесь запасным колесом и выровняйте, где необходимо, его давление по рекомендованному
параметру, как указано ниже в таблице.
(**) Для исполнений/рынков, где предусмотрено
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
197

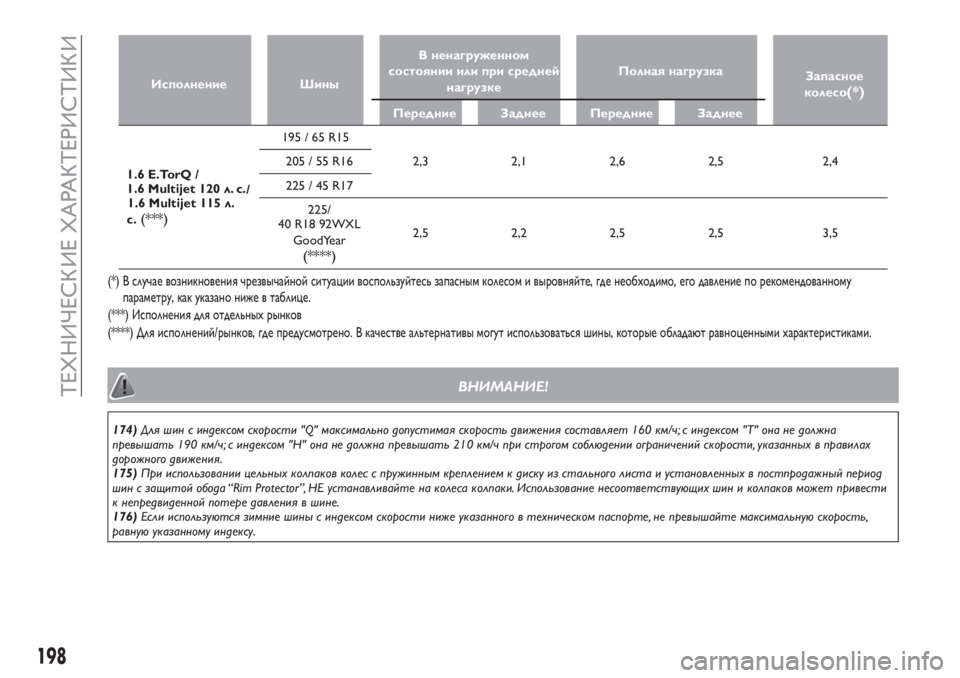

Исполнение ШиныВ ненагруженном
состоянии или при средней
нагрузкеПолная нагрузка
Запасное
колесо(*)
Передние Заднее Передние Заднее
1.6 E.TorQ /
1.6 Multijet 120 л. с.
/
1.6 Multijet 115 л.
с.
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)
2,5 2,2 2,5 2,5 3,5
(*) В случае возникновения чрезвычайной ситуации воспользуйтесь запасным колесом и выровняйте, где необходимо, его давление по рекомендованному
параметру, как указано ниже в таблице.
(***) Исполнения для отдельных рынков
(****) Для исполнений/рынков, где предусмотрено. В качестве альтернативы могут использоваться шины, которые обладают равноценными характеристиками.
ВНИМАНИЕ!
174)Для шин с индексом скорости "Q" максимально допустимая скорость движения составляет 160 км/ч; с индексом "Т" она не должна
превышать 190 км/ч; с индексом "Н" она не должна превышать 210 км/ч при строгом соблюдении ограничений скорости, указанных в правилах
дорожного движения.
175)При использовании цельных колпаков колес с пружинным креплением к диску из стального листа и установленных в постпродажный период
шин с защитой обода “Rim Protector”, НЕ устанавливайте на колеса колпаки. Использование несоответствующих шин и колпаков может привести
к непредвиденной потере давления в шине.
176)Если используются зимние шины с индексом скорости ниже указанного в техническом паспорте, не превышайте максимальную скорость,
равную указанному индексу.
198
