MANUAL DE USO Y MANTENIMIENTO
TIPO 4DOORS

El presente Manual de Empleo y Cuidado tiene el objetivo de mostrar las modalidades de funcionamiento del vehículo.
Para los aficionados que quieren disfrutar de profundizaciones, curiosidades e información detallada sobre las características y las funciones
del vehículo, Fiat ofrece la posibilidad de consultar una sección específica disponible en formato electrónico.
MANUAL DE EMPLEO Y CUIDADO DEL VEHÍCULO ON-LINE
Dentro del Manual de Empleo y Cuidado, en correspondencia de los temas para los que se han previsto profundizaciones,
se muestra el siguiente símbolo   .
Conéctese a la página web www.mopar.eu/owner
y acceda a su área reservada.
En la página "Mantenimiento y cuidado" está disponible toda la información sobre su vehículo y el enlace para acceder a eLUM,
donde podrá encontrar las profundizaciones relativas al Manual de Empleo y Cuidado.
Como alternativa para acceder a dicha información, visite la página web http://aftersales.fiat.com/elum/
.
La página web eLUMes gratuita y, además, permitirá consultar fácilmente la documentación de a bordo de todos
los demás vehículos del Grupo.
Buena lectura y buen viaje.

Estimado Cliente:
Le felicitamos y le agradecemos que haya elegido un Fiat.
Hemos preparado este Manual para permitirle apreciar plenamente las cualidades de este vehículo.
Siguiendo con la lectura de este Manual, encontrará información, recomendaciones y advertencias importantes para el uso del
vehículo que le ayudarán a disfrutar plenamente de sus cualidades técnicas.
Recomendamos leerlo de principio a fin antes de ponerse por primera vez al volante para familiarizarse con los mandos y, de
manera especial, con los relativos a los frenos, a la dirección y al cambio, al mismo tiempo, podrá empezar a comprender el
comportamiento del vehículo en los diferentes firmes.
En este documento encontrará las características, las soluciones especiales y la información básica para el cuidado, el
mantenimiento y la seguridad de marcha y de funcionamiento de su vehículo.
Tras haberlo consultado, le recomendamos conservar el presente Manual en el interior del vehículo para facilitar la consulta y
para que permanezca siempre dentro del vehículo en caso de venta.
En el Libro de Garantía adjunto también encontrará una descripción de los servicios de asistencia que Fiat ofrece a sus
clientes, el Certificado de Garantía y los términos y condiciones para conservarla.
Estamos seguros de que con estos instrumentos le será fácil familiarizarse con su nuevo vehículo y apreciar a los profesionales
de Fiat que le atenderán.
¡Le deseamos una buena lectura y un buen viaje!
En este Manual de Uso y Mantenimiento se describen todas las versiones del vehículo. Los contenidos opcionales
y los equipamientos específicos para cada país o versión no se muestran como tal en el texto: por tanto, es
necesario tener en cuenta sólo la información relativa al equipamiento, la motorización y la versión que se ha
adquirido. Los contenidos que se hayan introducido durante la fabricación del modelo, pero independientes de la
solicitud expresa de contenidos opcionales en el momento de la compra, se distinguirán con el mensaje(donde
esté presente).
Los datos contenidos en esta publicación deben considerarse como una ayuda para una correcta utilización del
vehículo. FCA Italy S.p.A. se encuentra en un proceso de perfeccionamiento continuo de los vehículos que fabrica,
por lo tanto, se reserva el derecho de aportar modificaciones al modelo descrito por motivos técnicos o
comerciales.
Para más información, acudir a la Red de Asistencia Fiat.

LECTURA OBLIGATORIA
REPOSTAJE DE COMBUSTIBLEMotores de gasolina: repostar el vehículo sólo con gasolina sin plomo con un número de octano (RON) no inferior a 95, conforme a la
Norma Europea EN 228.
Motores Diésel: repostar el vehículo sólo con gasóleo para automoción conforme a la Norma Europea EN 590. El uso de otros productos o
mezclas puede dañar irreparablemente el motor, con la consecuente anulación de la garantía por los daños causados.
Repostaje de GLP: repostar el vehículo sólo con GLP para automoción conforme a la Norma Europea EN 589. El uso de otros productos o
mezclas puede dañar irreparablemente el motor, con la consecuente anulación de la garantía por los daños causados.
Para más información sobre el uso del combustible correcto, ver lo indicado en el apartado "Repostaje del vehículo" en el capítulo "Arranque y
conducción".
ARRANQUE DEL MOTOR
Versiones con cambio manual (motores de gasolina): asegurarse de que el freno de mano esté accionado, colocar la palanca de
cambios en punto muerto, pisar a fondo el pedal del embrague sin pisar el acelerador, luego girar la llave de contacto a AVV y soltarla en
cuanto el motor arranque.
Versiones con cambio manual (motores Diésel): asegurarse de que el freno de mano esté accionado, colocar la palanca de cambios en
punto muerto, pisar a fondo el pedal del embrague sin pisar el acelerador, luego girar la llave de contacto a MAR y esperar a que se apague el
testigo
. Girar la llave de contacto a AVV y soltarla en cuanto el motor arranque.
Versiones con cambio automático: asegurarse de que el freno de mano esté accionado y la palanca de cambios esté en posición P
(Aparcamiento) o N (Punto muerto), pisar el pedal del freno sin pisar el acelerador, luego girar la llave de contacto a AVV y soltarla en cuanto el
motor arranque.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el convertidor catalítico desarrolla elevadas temperaturas. Por lo tanto, no estacionar el vehículo sobre hierba, hojas
secas, agujas de pino u otros materiales inflamables: peligro de incendio.
CUIDADO DEL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite una diagnosis continua de los componentes relacionados con las emisiones, para
garantizar un mayor respeto por el medio ambiente.
ACCESORIOS ELÉCTRICOS
Si después de comprar el vehículo se desea instalar accesorios que requieren alimentación eléctrica (con el riesgo de descargar gradualmente
la batería), acudir a la Red de Asistencia Fiat, donde se evaluará el consumo eléctrico total y se comprobará si la instalación eléctrica del
vehículo está en condiciones de soportar la carga requerida.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inalteradas en el tiempo las prestaciones del vehículo y las características de seguridad, y
mantener el respeto por el medio ambiente y bajos costes de funcionamiento.

SIMBOLOGÍA
Algunos componentes del vehículo llevan etiquetas de colores, cuya simbología indica precauciones importantes a tener en
cuenta respecto al componente en cuestión.
Debajo del capó hay una etiqueta donde se resume la simbología.
MODIFICACIONES/ALTERACIONES DEL VEHÍCULO
ADVERTENCIA Cualquier modificación o alteración del vehículo podría afectar gravemente a la seguridad y al agarre a la
carretera, además de provocar accidentes y comportar riesgos incluso mortales para los ocupantes.

USO DEL MANUAL
INDICACIONES OPERATIVAS
Las indicaciones de dirección relativas al vehículo (izquierda/derecha o adelante/atrás) que aparecen en el manual deben
entenderse como referidas a la percepción de un ocupante sentado en el asiento del conductor. Los casos especiales que
deroguen esta indicación se indicarán especialmente en el texto.
Las figuras mostradas en el Manual tienen una función indicativa: esto puede significar que algunos detalles mostrados en la
imagen no correspondan a lo que se encuentra en el vehículo. Además, el Manual se ha realizado basándose en vehículos con
volante a la izquierda; por lo tanto, en vehículos con volante a la derecha, algunos mandos pueden estar colocados o
realizados de manera diferente respecto a la perfecta especularidad de lo mostrado.
Para encontrar el capítulo en el que está contenida la información deseada, consultar el índice alfabético al final de este Manual
de Empleo y Cuidado.
Los capítulos se pueden identificar rápidamente gracias a una pestaña gráfica que se encuentra al lado de todas las páginas
impares. Unas páginas más adelante hay una leyenda que permite familiarizar con el orden de los capítulos y los símbolos
correspondientes en las pestañas. De todos modos, se da una indicación textual del capítulo consultado al lado de todas las
páginas pares.
ADVERTENCIAS Y PRECAUCIONES
Leyendo este Manual de Empleo y Cuidado se encuentra una serie deADVERTENCIASpensadas para evitar procedimientos
que puedan dañar el vehículo.
Además, se indican lasPRECAUCIONESque deben seguirse estrictamente para evitar un uso incorrecto de los
componentes del vehículo, que podría provocar accidentes o lesiones.
Por lo tanto, es necesario seguir atentamente todas las recomendaciones deADVERTENCIAydePRECAUCIÓN.
LasADVERTENCIASyPRECAUCIONESse identifican a lo largo del texto por los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
NOTA Estos símbolos, cuando son necesarios, se muestran al lado del título o al final de cada apartado y van seguidos de un
número. Este número corresponde a la advertencia específica que se encuentra al final de la sección correspondiente.

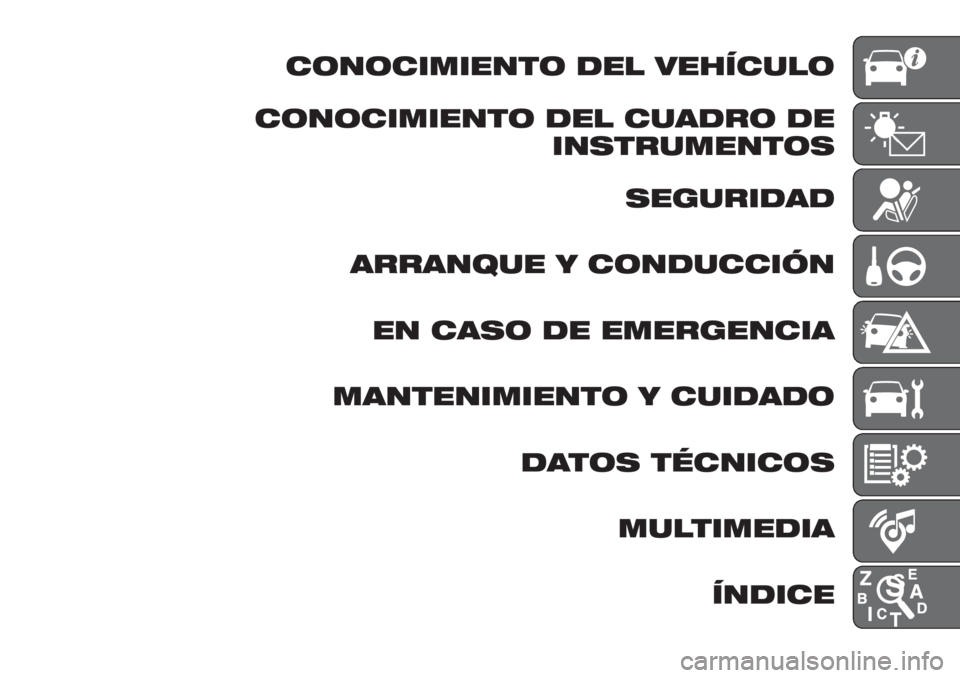

CONOCIMIENTO DEL VEHÍCULO
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
SEGURIDAD
ARRANQUE Y CONDUCCIÓN
EN CASO DE EMERGENCIA
MANTENIMIENTO Y CUIDADO
DATOS TÉCNICOS
MULTIMEDIA
ÍNDICE

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
El manual que está leyendo le explica
de forma fácil y directa cómo está
hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en
el vehículo, con el fin de poder
comprobar directamente todo el
contenido.SALPICADERO
PORTAINSTRUMENTOS.........8
LASLLAVES.................9
DISPOSITIVO DE ARRANQUE.....10
FIAT CODE.................11
PUERTAS..................12
ASIENTOS.................14
REPOSACABEZAS............16
VOLANTE..................18
ESPEJOS RETROVISORES......18
LUCES EXTERIORES..........20
LUCES INTERIORES...........23
LIMPIAPARABRISAS/
LAVAPARABRISAS...........24
CLIMATIZACIÓN.............26
ELEVALUNAS ELÉCTRICOS......31
CAPÓ MOTOR..............32
DIRECCIÓN ASISTIDA ELÉCTRICA
DUALDRIVE................33
MALETERO................34
EQUIPAMIENTO CON SISTEMA
DELPG...................36
7

SALPICADERO PORTAINSTRUMENTOS
1. Difusores de aire laterales orientables 2. Palanca izquierda: intermitentes, luces de carretera, ráfagas 3. Cuadro de
instrumentos 4. Mandos en el volante 5. Palanca derecha: limpia / lavaparabrisas, configuración del nivel de sensibilidad del
sensor de lluvia 6.Uconnect™7. Botones de mando 8. Airbag frontal del pasajero (donde esté presente) 9. Difusores
de aire centrales orientables 10. Guantera 11. Mandos climatización 12. Botones de la consola central: calefacción de
asientos, panel de USB + toma AUX (donde esté presente) y toma de corriente/encendedor 13. Dispositivo de
arranque 14. Airbag frontal del conductor 15. Mandos en el volante 16. Tablero de mandos: faros antiniebla (donde esté
presente), faros antiniebla traseros, regulación del eje de los faros, reset iTPMS, ESC OFF (donde esté presente).
1P03036J005
