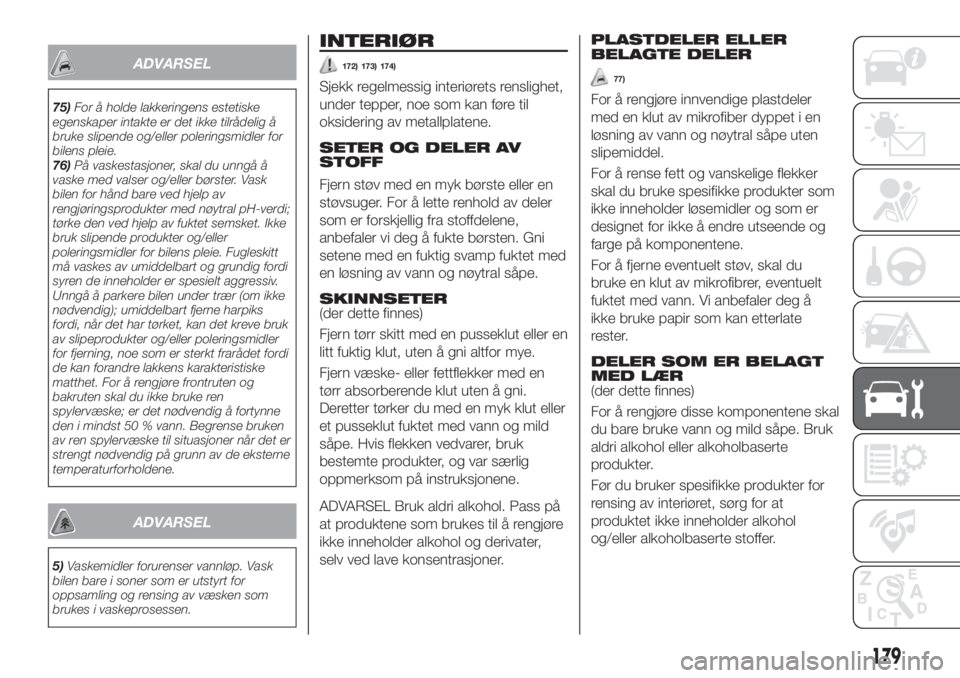

ADVARSEL
75)For å holde lakkeringens estetiske
egenskaper intakte er det ikke tilrådelig å
bruke slipende og/eller poleringsmidler for
bilens pleie.
76)På vaskestasjoner, skal du unngå å
vaske med valser og/eller børster. Vask
bilen for hånd bare ved hjelp av
rengjøringsprodukter med nøytral pH-verdi;
tørke den ved hjelp av fuktet semsket. Ikke
bruk slipende produkter og/eller
poleringsmidler for bilens pleie. Fugleskitt
må vaskes av umiddelbart og grundig fordi
syren de inneholder er spesielt aggressiv.
Unngå å parkere bilen under trær (om ikke
nødvendig); umiddelbart fjerne harpiks
fordi, når det har tørket, kan det kreve bruk
av slipeprodukter og/eller poleringsmidler
for fjerning, noe som er sterkt frarådet fordi
de kan forandre lakkens karakteristiske
matthet. For å rengjøre frontruten og
bakruten skal du ikke bruke ren
spylervæske; er det nødvendig å fortynne
den i mindst 50 % vann. Begrense bruken
av ren spylervæske til situasjoner når det er
strengt nødvendig på grunn av de eksterne
temperaturforholdene.
ADVARSEL
5)Vaskemidler forurenser vannløp. Vask
bilen bare i soner som er utstyrt for
oppsamling og rensing av væsken som
brukes i vaskeprosessen.
INTERIØR
172) 173) 174)
Sjekk regelmessig interiørets renslighet,
under tepper, noe som kan føre til
oksidering av metallplatene.
SETER OG DELER AV
STOFF
Fjern støv med en myk børste eller en
støvsuger. For å lette renhold av deler
som er forskjellig fra stoffdelene,
anbefaler vi deg å fukte børsten. Gni
setene med en fuktig svamp fuktet med
en løsning av vann og nøytral såpe.
SKINNSETER(der dette finnes)
Fjern tørr skitt med en pusseklut eller en
litt fuktig klut, uten å gni altfor mye.
Fjern væske- eller fettflekker med en
tørr absorberende klut uten å gni.
Deretter tørker du med en myk klut eller
et pusseklut fuktet med vann og mild
såpe. Hvis flekken vedvarer, bruk
bestemte produkter, og var særlig
oppmerksom på instruksjonene.
ADVARSEL Bruk aldri alkohol. Pass på
at produktene som brukes til å rengjøre
ikke inneholder alkohol og derivater,
selv ved lave konsentrasjoner.PLASTDELER ELLER
BELAGTE DELER
77)
For å rengjøre innvendige plastdeler
med en klut av mikrofiber dyppet i en
løsning av vann og nøytral såpe uten
slipemiddel.
For å rense fett og vanskelige flekker
skal du bruke spesifikke produkter som
ikke inneholder løsemidler og som er
designet for ikke å endre utseende og
farge på komponentene.
For å fjerne eventuelt støv, skal du
bruke en klut av mikrofibrer, eventuelt
fuktet med vann. Vi anbefaler deg å
ikke bruke papir som kan etterlate
rester.
DELER SOM ER BELAGT
MED LÆR
(der dette finnes)
For å rengjøre disse komponentene skal
du bare bruke vann og mild såpe. Bruk
aldri alkohol eller alkoholbaserte
produkter.
Før du bruker spesifikke produkter for
rensing av interiøret, sørg for at
produktet ikke inneholder alkohol
og/eller alkoholbaserte stoffer.
179

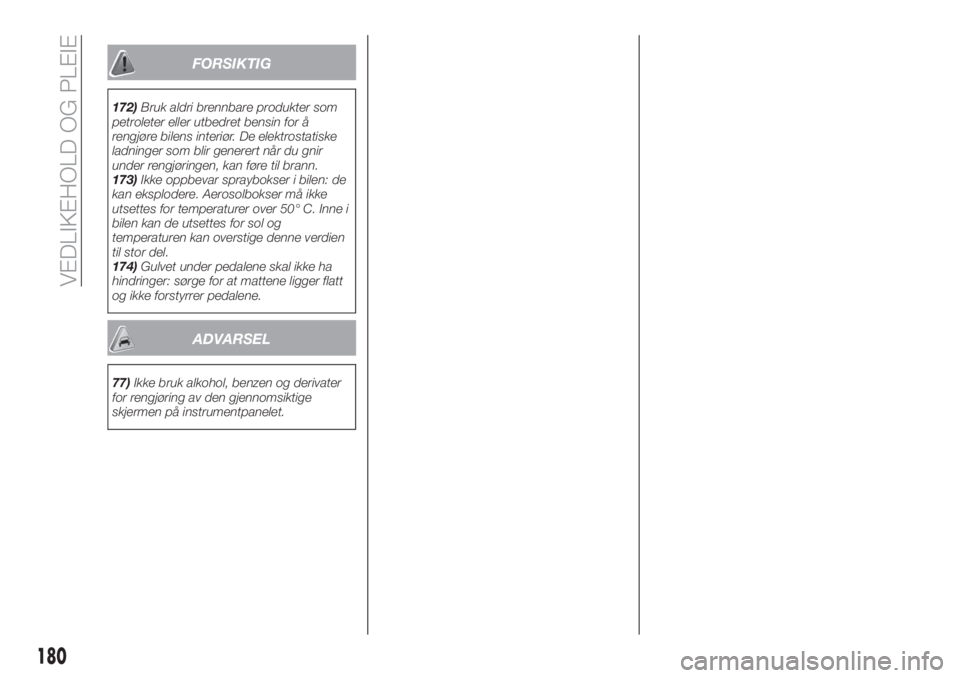

FORSIKTIG
172)Bruk aldri brennbare produkter som
petroleter eller utbedret bensin for å
rengjøre bilens interiør. De elektrostatiske
ladninger som blir generert når du gnir
under rengjøringen, kan føre til brann.
173)Ikke oppbevar spraybokser i bilen: de
kan eksplodere. Aerosolbokser må ikke
utsettes for temperaturer over 50° C. Inne i
bilen kan de utsettes for sol og
temperaturen kan overstige denne verdien
til stor del.
174)Gulvet under pedalene skal ikke ha
hindringer: sørge for at mattene ligger flatt
og ikke forstyrrer pedalene.
ADVARSEL
77)Ikke bruk alkohol, benzen og derivater
for rengjøring av den gjennomsiktige
skjermen på instrumentpanelet.
180
VEDLIKEHOLD OG PLEIE

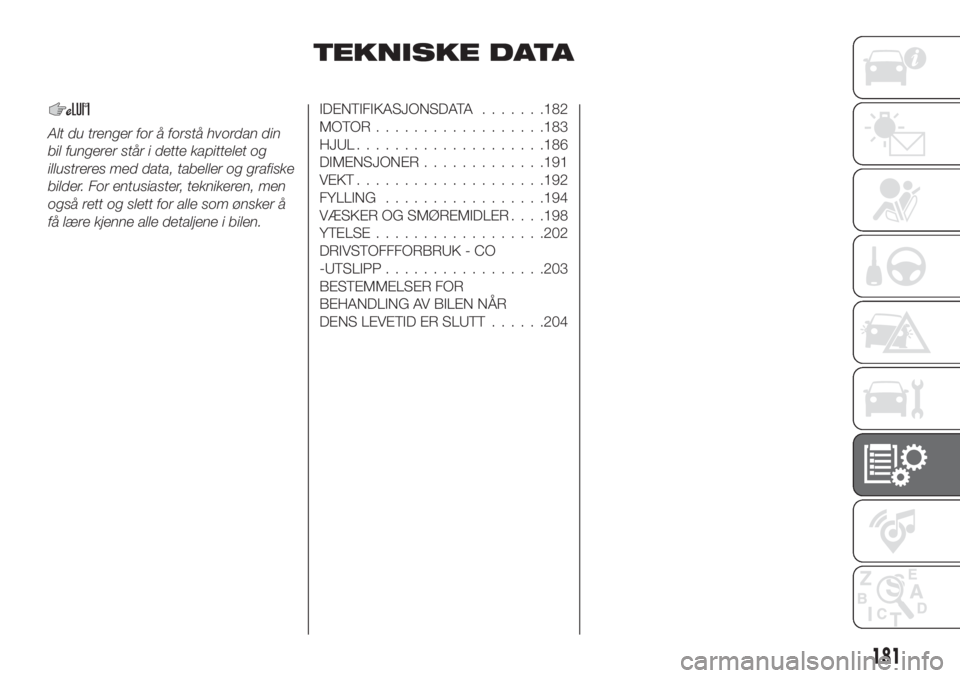

TEKNISKE DATA
Alt du trenger for å forstå hvordan din
bil fungerer står i dette kapittelet og
illustreres med data, tabeller og grafiske
bilder. For entusiaster, teknikeren, men
også rett og slett for alle som ønsker å
få lære kjenne alle detaljene i bilen.
IDENTIFIKASJONSDATA.......182
MOTOR..................183
HJUL....................186
DIMENSJONER.............191
VEKT....................192
FYLLING.................194
VÆSKER OG SMØREMIDLER. . . .198
YTELSE..................202
DRIVSTOFFFORBRUK - CO
-UTSLIPP.................203
BESTEMMELSER FOR
BEHANDLING AV BILEN NÅR
DENS LEVETID ER SLUTT......204
181

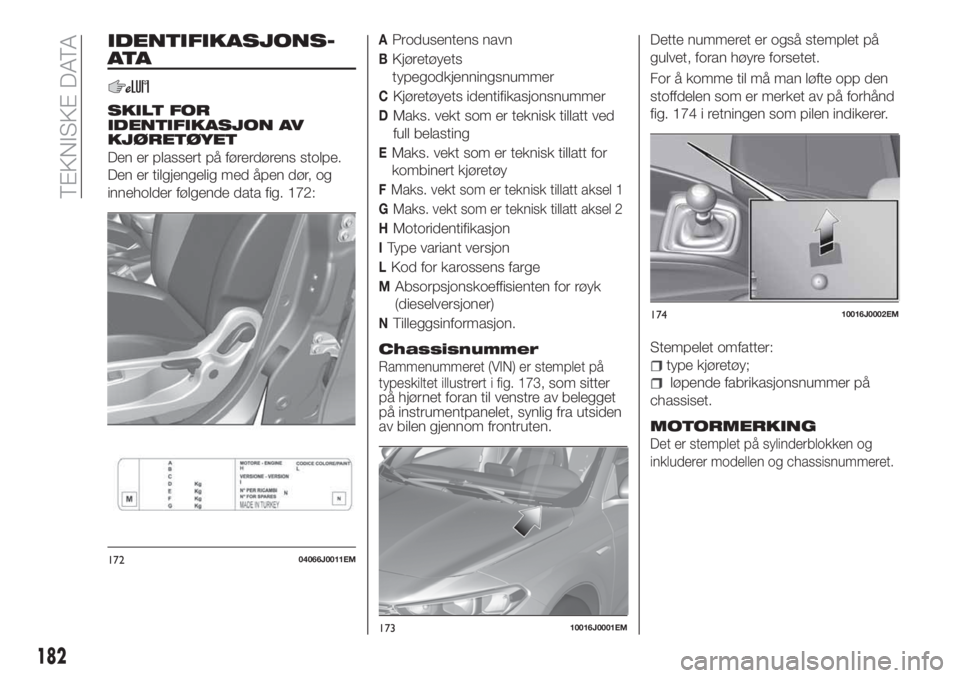

IDENTIFIKASJONS-
ATA
SKILT FOR
IDENTIFIKASJON AV
KJØRETØYET
Den er plassert på førerdørens stolpe.
Den er tilgjengelig med åpen dør, og
inneholder følgende data fig. 172:
AProdusentens navn
BKjøretøyets
typegodkjenningsnummer
CKjøretøyets identifikasjonsnummer
DMaks. vekt som er teknisk tillatt ved
full belasting
EMaks. vekt som er teknisk tillatt for
kombinert kjøretøy
FMaks. vekt som er teknisk tillatt aksel 1
GMaks. vekt som er teknisk tillatt aksel 2
HMotoridentifikasjon
IType variant versjon
LKod for karossens farge
MAbsorpsjonskoeffisienten for røyk
(dieselversjoner)
NTilleggsinformasjon.
Chassisnummer
Rammenummeret (VIN) er stemplet på
typeskiltet illustrert i fig. 173, som sitter
på hjørnet foran til venstre av belegget
på instrumentpanelet, synlig fra utsiden
av bilen gjennom frontruten.Dette nummeret er også stemplet på
gulvet, foran høyre forsetet.
For å komme til må man løfte opp den
stoffdelen som er merket av på forhånd
fig. 174 i retningen som pilen indikerer.
Stempelet omfatter:
type kjøretøy;
løpende fabrikasjonsnummer på
chassiset.
MOTORMERKING
Det er stemplet på sylinderblokken og
inkluderer modellen og chassisnummeret.
17204066J0011EM
17310016J0001EM
17410016J0002EM
182
TEKNISKE DATA

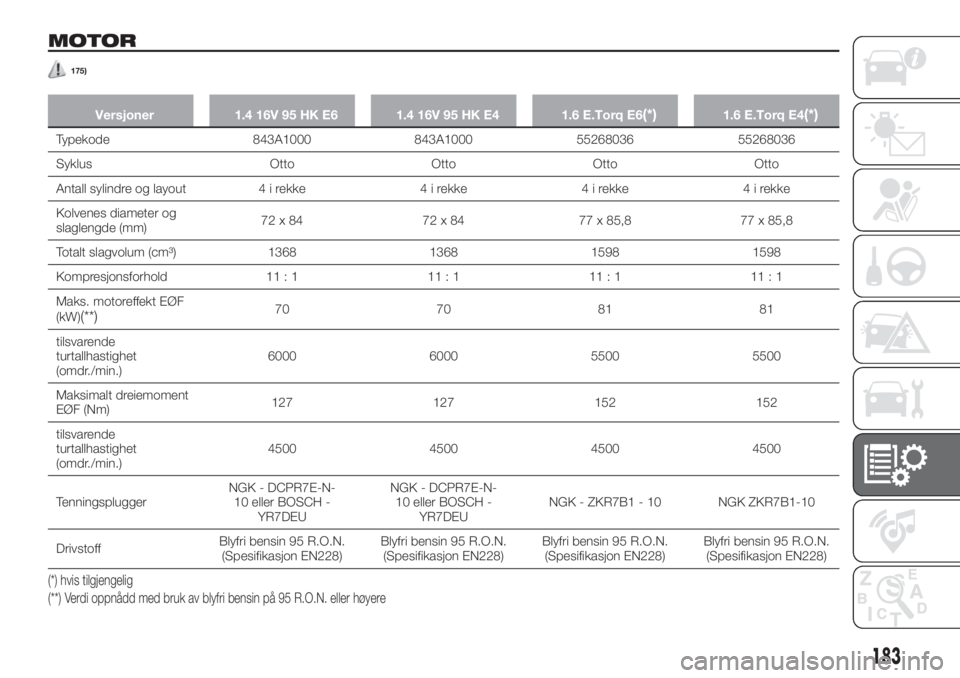

MOTOR
175)
Versjoner 1.4 16V 95 HK E6 1.4 16V 95 HK E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Typekode 843A1000 843A1000 55268036 55268036
Syklus Otto Otto Otto Otto
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og
slaglengde (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Totalt slagvolum (cm³) 1368 1368 1598 1598
Kompresjonsforhold 11 : 1 11 : 1 11 : 1 11 : 1
Maks. motoreffekt EØF
(kW)
(**)70 70 81 81
tilsvarende
turtallhastighet
(omdr./min.)6000 6000 5500 5500
Maksimalt dreiemoment
EØF (Nm)127 127 152 152
tilsvarende
turtallhastighet
(omdr./min.)4500 4500 4500 4500
TenningspluggerNGK - DCPR7E-N-
10 eller BOSCH -
YR7DEUNGK - DCPR7E-N-
10 eller BOSCH -
YR7DEUNGK - ZKR7B1 - 10 NGK ZKR7B1-10
DrivstoffBlyfri bensin 95 R.O.N.
(Spesifikasjon EN228)Blyfri bensin 95 R.O.N.
(Spesifikasjon EN228)Blyfri bensin 95 R.O.N.
(Spesifikasjon EN228)Blyfri bensin 95 R.O.N.
(Spesifikasjon EN228)
(*) hvis tilgjengelig
(**) Verdi oppnådd med bruk av blyfri bensin på 95 R.O.N. eller høyere
183

Versjoner 1.4 T-jet 120 HK LPG E6(*)
Typekode940B7000
SyklusOtto
Antall sylindre og layout4 i rekke
Kolvenes diameter og slaglengde (mm) 72 x 84
Totalt slagvolum (cm³)1368
Kompresjonsforhold9,8 : 1
Maks. motoreffekt EØF (kW)88
tilsvarende turtallhastighet (omdr./min.) 5000
Maksimalt dreiemoment EØF (Nm) 215
tilsvarende turtallhastighet (omdr./min.) 2500
TenningspluggerNGK IKR9J8
DrivstoffBlyfri bensin 95 R.O.N. (Spesifikasjon EN228) / LPG for motorkjøretøy
(Spesifikasjon EN589)
(*) For versjoner/markeder hvor dette finnes
184
TEKNISKE DATA

Versjoner1.3 Multijet 95 HK
E6/E6ECO1.3 Multijet 95 HK
E5(*)1.6 Multijet 120 HK
E61.6 Multijet 115 HK
E6(**)
Typekode 55266963 199B1000 55260384 55260384
Syklus Diesel Diesel Diesel Diesel
Antall sylindre og layout 4 i rekke 4 i rekke 4 i rekke 4 i rekke
Kolvenes diameter og slaglengde (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Totalt slagvolum (cm³) 1248 1248 1598 1598
Kompresjonsforhold 16,8: 1 16,8: 1 16,5: 1 16,5: 1
Maks. motoreffekt EØF (kW) 70 70 88 84,4
tilsvarende turtallhastighet (omdr./min.) 3750 4000 3750 3750
Maksimalt dreiemoment EØF (Nm) 200 200 320 320
tilsvarende turtallhastighet (omdr./min.) 1500 1500 1750 1750
DrivstoffKjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)Kjøretøysdiesel
(spesifikasjon EN590)
(*) For versjoner/markeder hvor dette finnes
(**) Versjoner for spesifikke markeder
FORSIKTIG
175)Endringer eller reparasjoner av drivstoffsystemet utført på feil måte og uten å ta hensyn til de tekniske egenskapene til systemet, kan føre
til feil og brannfare.
185

HJUL
DEKK OG FELGER SOM MEDLEVERES
176) 177) 178)
Felger i lettmetall eller i stål. Tubeless dekk med radial struktur.
I registreringsbeviset er alle typegodkjente dekk indikert.
ADVARSEL I tilfelle avvik mellom "Bruksanvisningen og vedlikeholdsmanualen" og «Registreringsbeviset", skal du kun følge
spesifikasjonene til den sistnevnte. Det er helt nødvendig for kjøresikkerheten at kjøretøyet er utstyrt med dekk av samme
merke og type på alle hjulene.
ADVARSEL Til Tubeless dekk skal du ikke bruke slanger.
Versjon Felger Medfølgende dekk Reservehjul
1.4 16V 95HK6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.4 T-jet 120 HK LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) For versjoner/markeder der dette er tilgjengelig, kan man få M+S Goodyear Vector 4Seasons Gen-2 dekk eller tilsvarende som tilleggsutstyr (*) For versjoner/markeder hvor dette finnes
(***) For versjoner/markeder hvor dette finnes. Som alternativ kan det brukes dekke med tilsvarende prestasjoner.
186
TEKNISKE DATA

Versjon Felger Medfølgende dekk Reservehjul
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95 HK E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.3 Multijet 95 HK E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
179)
(*) For versjoner/markeder hvor dette finnes
(**) For versjoner/markeder der dette er tilgjengelig, kan man få M+S Goodyear Vector 4Seasons Gen-2 dekk eller tilsvarende som tilleggsutstyr
(***) For versjoner/markeder hvor dette finnes. Som alternativ kan det brukes dekke med tilsvarende prestasjoner.
187

Versjon Felger Medfølgende dekk Reservehjul
1.6 Multijet 120 HK /
1.6 Multijet 115 HK(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(****) Versjoner for spesifikke markeder (**) For versjoner/markeder der dette er tilgjengelig, kan man få M+S Goodyear Vector 4Seasons Gen-2 dekk eller tilsvarende som tilleggsutstyr (*) For versjoner/markeder hvor dette finnes
(***) For versjoner/markeder hvor dette finnes. Som alternativ kan det brukes dekke med tilsvarende prestasjoner.
NOTE På versjoner utstyrt med dekkene 195/65 R15 og 205/55 R16 kan få snøkjettinger påmontert med redusert størrelse,
hvor kjettingen ikke stikker mer enn 9 mm ut fra dekkprofilen.
NOTE På versjoner utstyrt med dekkene 225 / 45 R17 kan få snøkjettinger påmontert med redusert størrelse, hvor kjettingen
ikke stikker mer enn 7 mm ut fra dekkprofilen.
NOTE Dekket 225/40 R18 92W XL kan ikke bære kjetting.
