FIAT TIPO 4DOORS 2020 Instructieboek (in Dutch)
Manufacturer: FIAT, Model Year: 2020, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2020Pages: 260, PDF Size: 7.25 MB
Page 51 of 260

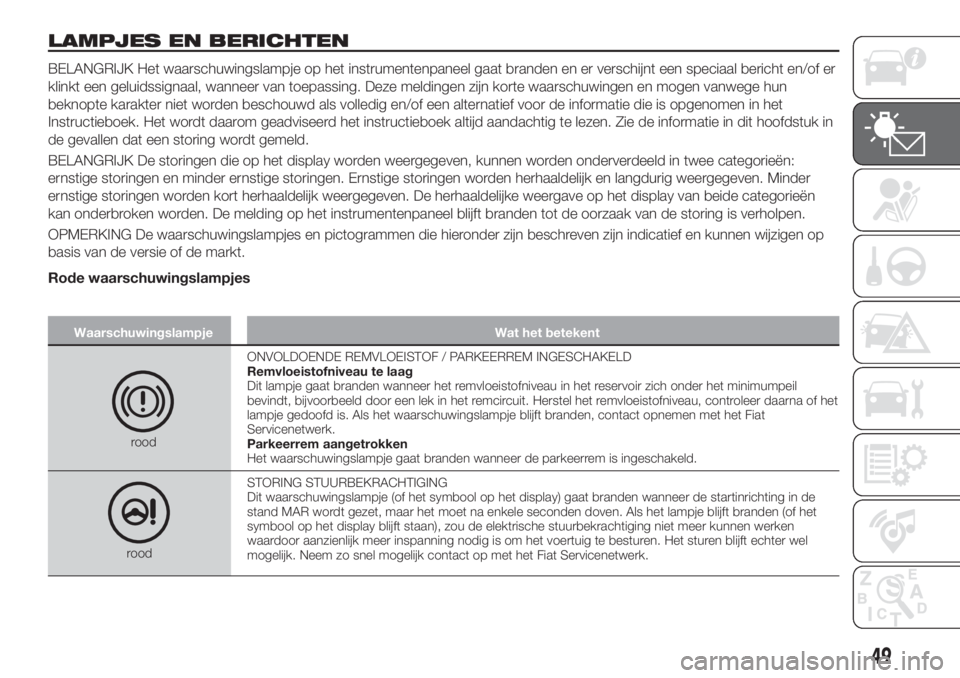

LAMPJES EN BERICHTEN
BELANGRIJK Het waarschuwingslampje op het instrumentenpaneel gaat branden en er verschijnt een speciaal bericht en/of er
klinkt een geluidssignaal, wanneer van toepassing. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun
beknopte karakter niet worden beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het
Instructieboek. Het wordt daarom geadviseerd het instructieboek altijd aandachtig te lezen. Zie de informatie in dit hoofdstuk in
de gevallen dat een storing wordt gemeld.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden herhaaldelijk en langdurig weergegeven. Minder
ernstige storingen worden kort herhaaldelijk weergegeven. De herhaaldelijke weergave op het display van beide categorieën
kan onderbroken worden. De melding op het instrumentenpaneel blijft branden tot de oorzaak van de storing is verholpen.
OPMERKING De waarschuwingslampjes en pictogrammen die hieronder zijn beschreven zijn indicatief en kunnen wijzigen op
basis van de versie of de markt.
Rode waarschuwingslampjes
Waarschuwingslampje Wat het betekent
roodONVOLDOENDE REMVLOEISTOF / PARKEERREM INGESCHAKELD
Remvloeistofniveau te laag
Dit lampje gaat branden wanneer het remvloeistofniveau in het reservoir zich onder het minimumpeil
bevindt, bijvoorbeeld door een lek in het remcircuit. Herstel het remvloeistofniveau, controleer daarna of het
lampje gedoofd is. Als het waarschuwingslampje blijft branden, contact opnemen met het Fiat
Servicenetwerk.
Parkeerrem aangetrokken
Het waarschuwingslampje gaat branden wanneer de parkeerrem is ingeschakeld.
roodSTORING STUURBEKRACHTIGING
Dit waarschuwingslampje (of het symbool op het display) gaat branden wanneer de startinrichting in de
stand MAR wordt gezet, maar het moet na enkele seconden doven. Als het lampje blijft branden (of het
symbool op het display blijft staan), zou de elektrische stuurbekrachtiging niet meer kunnen werken
waardoor aanzienlijk meer inspanning nodig is om het voertuig te besturen. Het sturen blijft echter wel
mogelijk. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
49
Page 52 of 260

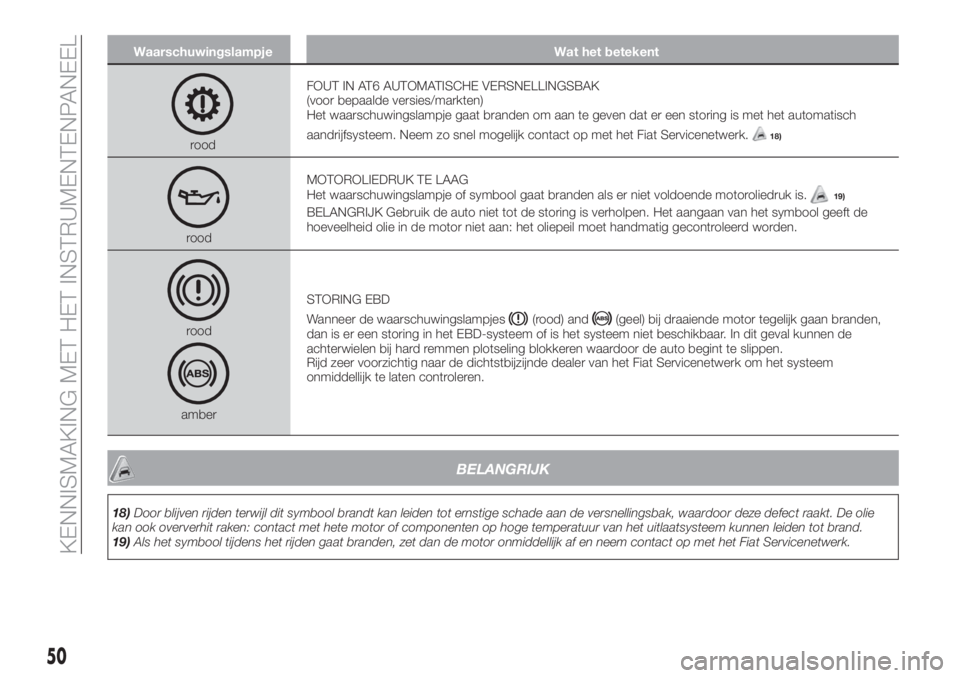

Waarschuwingslampje Wat het betekent
roodFOUT IN AT6 AUTOMATISCHE VERSNELLINGSBAK
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden om aan te geven dat er een storing is met het automatisch
aandrijfsysteem. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.18)
roodMOTOROLIEDRUK TE LAAG
Het waarschuwingslampje of symbool gaat branden als er niet voldoende motoroliedruk is.
19)
BELANGRIJK Gebruik de auto niet tot de storing is verholpen. Het aangaan van het symbool geeft de
hoeveelheid olie in de motor niet aan: het oliepeil moet handmatig gecontroleerd worden.
rood
amberSTORING EBD
Wanneer de waarschuwingslampjes
(rood) and(geel) bij draaiende motor tegelijk gaan branden,
dan is er een storing in het EBD-systeem of is het systeem niet beschikbaar. In dit geval kunnen de
achterwielen bij hard remmen plotseling blokkeren waardoor de auto begint te slippen.
Rijd zeer voorzichtig naar de dichtstbijzijnde dealer van het Fiat Servicenetwerk om het systeem
onmiddellijk te laten controleren.
BELANGRIJK
18)Door blijven rijden terwijl dit symbool brandt kan leiden tot ernstige schade aan de versnellingsbak, waardoor deze defect raakt. De olie
kan ook oververhit raken: contact met hete motor of componenten op hoge temperatuur van het uitlaatsysteem kunnen leiden tot brand.
19)Als het symbool tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
50
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 53 of 260
Waarschuwingslampje Wat het betekent
roodGORDELVERKLIKKER
Het lampje gaat continu branden wanneer bij stilstaande auto de veiligheidsgordel aan bestuurders- en
passagierszijde (voor bepaalde versies/markten) indien een passagier aanwezig is, niet is omgelegd. Het
lampje gaat knipperen en er klinkt een geluidssignaal als het voertuig rijdt en de veiligheidsgordel van de
bestuurder of de passagier voorin (voor bepaalde versies/markten) indien aanwezig niet goed is
vastgemaakt. Maak in dat geval de veiligheidsgordel vast.
roodTE HOGE KOELVLOEISTOFTEMPERATUUR
Het waarschuwingslampje gaat branden (of bij sommige versies verschijnt het pictogram op het display)
wanneer de motor oververhit is.
Tijdens een normale rit: breng de auto tot stilstand, zet de motor af en controleer of het
koelvloeistofniveau in het reservoir niet onder het MIN-teken staat. Als dit het geval is, wacht dan tot de
motor is afgekoeld, draai vervolgens langzaam en voorzichtig de dop open, vul koelvloeistof bij en
controleer of het peil tussen het MIN- en MAX-teken op het reservoir staat. Controleer ook op de
aanwezigheid van vloeistoflekken. Als na het starten het lampje opnieuw gaat branden (of het pictogram
verschijnt weer op het display), neem dan contact op met het Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden wordt gebruikt(bijv. wanneer er tijdens het
rijden hoge prestaties worden gevraagd): minder snelheid en, als het lampje blijft branden, breng het
voertuig tot stilstand. Stop gedurende twee of drie minuten met lopende motor en geef een beetje gas om
de circulatie van de koelvloeistof te vergemakkelijken, schakel vervolgens de motor uit. Controleer of het
koelvloeistofpeil correct is, zoals hiervoor beschreven is.
BELANGRIJK Het is raadzaam om onder zware bedrijfsomstandigheden de motor voor het afzetten enkele
minuten te laten draaien met het gaspedaal iets ingetrapt.
roodSTORING DYNAMO
Als dit waarschuwingslampje gaat branden wanneer de motor draait, duidt dit op een voertuig
laadsysteemstoring. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
roodPORTIER OPEN
Het waarschuwingslampje of het symbool gaat branden wanneer een of meer portieren (of, voor sommige
versies ook de motorkap en de laadklep) niet perfect gesloten zijn (voor bepaalde versies/markten). Bij
geopende portieren en als de auto rijdt klinkt er een geluidssignaal. Sluit de portieren goed.
51
Page 54 of 260
Waarschuwingslampje Wat het betekent
roodSTORING AIRBAGSYSTEEM
Als het lampje permanent blijft branden, dan is er een storing in het airbagsysteem.
33) 34)
BELANGRIJK
33)Als, wanneer de startinrichting naar MAR is gedraaid, het waarschuwingslampjeniet gaat branden of tijdens het rijden blijft branden,
dan is er mogelijk een storing in de veiligheidssystemen. In dat geval kunnen de airbags of gordelspanners mogelijk niet in werking treden bij
een botsing of, in een zeer beperkt aantal gevallen, per ongeluk in werking treden. Laat het systeem controleren door het Fiat Servicenetwerk
alvorens verder te rijden.
34)De storing van het
waarschuwingslampje wordt aangegeven door het aangaan van hetpictogram op het display van het
instrumentenpaneel (of, bij bepaalde versies, door het knipperen van het lampje algemene storing). In dergelijke gevallen kan het lampje
mogelijk geen storingen in de veiligheidssystemen aangeven. Laat het systeem controleren door het Fiat Servicenetwerk alvorens verder te
rijden.
Gele waarschuwingslampjes
Waarschuwingslampje Wat het betekent
amberALGEMENE STORING
Wanneer dit waarschuwingslampje of symbool begint te knipperen, voor versies/markten waar voorzien,
duidt dit op een fout in het airbagwaarschuwingslampje. In dit geval kan het zijn dat de airbag geen
mogelijke airbagsysteemstoringen aanduidt. Neem onmiddellijk contact op met een Fiat Servicenetwerk.
Wanneer dit waarschuwingslampje of symbook gaat branden, kan dit duiden op een interventie of een
probleem met het brandstofafsluitsysteem of een storing in de motoroliedruksensor.
52
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 55 of 260
Waarschuwingslampje Wat het betekent
amberiTPMS
Storing iTPMS/iTPMS tijdelijk uitgeschakeld
Het waarschuwingslampje knippert ongeveer 75 seconden en blijft daarna permanent branden (er
verschijnt ook een bericht op het display) om aan te geven dat het systeem tijdelijk uitgeschakeld of defect
is. Het systeem gaat weer normaal werken zodra de bedrijfsomstandigheden dat toelaten. Als dat niet het
geval is, voer dan na het herstellen van de normale bedrijfsomstandigheden de resetprocedure uit.
Als de storingswaarschuwing zich blijft voordoen, zo snel mogelijk contact opnemen met een het Fiat
Servicenetwerk.
Lage bandenspanning
Het waarschuwingslampje gaat continu branden om aan te geven dat de spanning van een van de banden
lager is dan de aanbevolen waarde en/of dat de band langzaam leegloopt. Onder deze omstandigheden
kunnen de optimale levensduur van de banden en het brandstofverbruik niet gegarandeerd worden. Het
wordt geadviseerd de juiste bandendruk te herstellen (zie paragraaf "Wielen" in het hoofdstuk "Technische
gegevens"). Voer de Resetprocedure uit zodra de normale bedrijfsomstandigheden van het voertuig
hersteld zijn.
WAARSCHUWING Rijd niet verder met een of meerdere lekke banden, dit kan de bestuurbaarheid van de
auto in gevaar brengen. Breng het voertuig tot stilstand, voorkom bruusk remmen en sturen.
amberSTORING ABS
Het lampje gaat branden om een storing van het ABS aan te geven. In dat geval blijft het remsysteem
normaal werken, maar met uitsluiting van het ABS-systeem. Rijd zeer voorzichtig wendt u zo snel mogelijk
tot het Fiat Servicenetwerk.
amberESC-SYSTEEM
Inschakeling ESC-systeem
Inwerkingtreding van het systeem wordt aangegeven door het knipperen van het waarschuwingslampje: dit
geeft aan dat de stabiliteit en de grip van de auto in kritieke toestand verkeren.
Storing ESC-systeem
Als het lampje niet dooft, of blijft branden terwijl de motor loopt, is er een storing in het ESC-systeem
aangetroffen. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
Storing Hill Hold Control-systeem
Het lampje gaat branden om te wijzen op een storing in het Hill Holder Control-systeem. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
53
Page 56 of 260

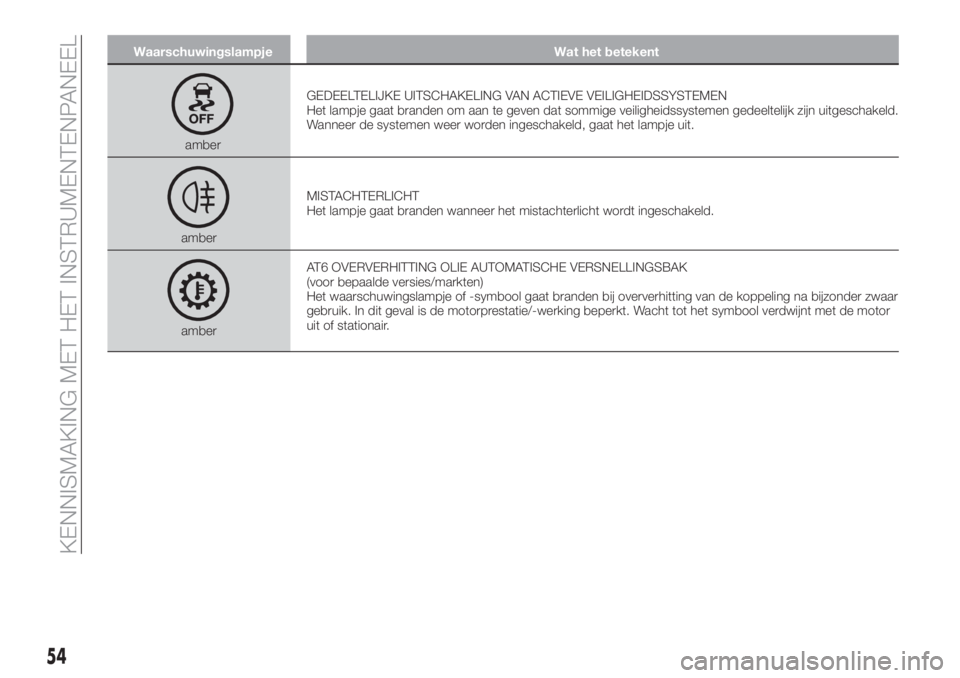

Waarschuwingslampje Wat het betekent
amberGEDEELTELIJKE UITSCHAKELING VAN ACTIEVE VEILIGHEIDSSYSTEMEN
Het lampje gaat branden om aan te geven dat sommige veiligheidssystemen gedeeltelijk zijn uitgeschakeld.
Wanneer de systemen weer worden ingeschakeld, gaat het lampje uit.
amberMISTACHTERLICHT
Het lampje gaat branden wanneer het mistachterlicht wordt ingeschakeld.
amberAT6 OVERVERHITTING OLIE AUTOMATISCHE VERSNELLINGSBAK
(voor bepaalde versies/markten)
Het waarschuwingslampje of -symbool gaat branden bij oververhitting van de koppeling na bijzonder zwaar
gebruik. In dit geval is de motorprestatie/-werking beperkt. Wacht tot het symbool verdwijnt met de motor
uit of stationair.
54
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 57 of 260
Waarschuwingslampje Wat het betekent
amberSTORING INSPUIT-/EOBD-SYSTEEM
Onder normale omstandigheden, wanneer de startinrichting in MAR wordt gezet, gaat het lampje branden
maar dit moet doven zodra de motor is gestart. De verkeerspolitie beschikt over speciale apparatuur
waarmee de werking van het lampje kan worden gecontroleerd. Neem in elk geval de wettelijke
voorschriften in acht van het land waarin u rijdt.
20)
Storing inspuitsysteem
Als het lampje blijft branden of tijdens het rijden gaat branden, werkt het inspuitsysteem niet goed. Een
continu brandend lampje duidt op een storing in het inspuit-/ontstekingssysteem die zou kunnen leiden tot
overmatige uitlaatgasemissies, mogelijk prestatieverlies, slechte rijeigenschappen en een hoog
brandstofverbruik. Het lampje dooft nadat de storing is verdwenen, maar de storing wordt toch door het
systeem in het geheugen opgeslagen. Onder deze omstandigheden kan met gematigde snelheid verder
gereden worden, maar niet op hoge snelheid en zonder te veel van de motor te eisen. Het langdurig rijden
met brandend lampje kan schade veroorzaken. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Katalysator beschadigd
Als het waarschuwingslampje knippert, betekent dit dat de katalysator beschadigd kan zijn. Laat het
gaspedaal los om het motortoerental te verlagen tot het lampje stopt met knipperen. Rijd verder met
gematigde snelheid en voorkom rijomstandigheden die kunnen leiden tot het opnieuw gaan knipperen van
het lampje. Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
STORING UREUM-INSPUITSYSTEEM (dieselversies)
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden en er wordt een speciaal bericht op het display weergegeven
(voor bepaalde versies/markten), als een vloeistof die niet voldoet aan de nominale eigenschappen wordt
ingespoten of als een gemiddeld UREUM-verbruik van meer dan 50% wordt gedetecteerd.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
Als het probleem niet verholpen is, zal een specifiek bericht op het instrumentenpaneel worden
weergegeven wanneer een bepaalde drempel bereikt wordt tot het moment dat de motor niet langer kan
worden gestart.
Wanneer nog 200 km over zijn voordat het herstarten van de motor wordt verhinderd, wordt op het
dashboard continu een speciaal bericht weergegeven (voor bepaalde versies/markten) en klinkt er een
geluidssignaal.
55
Page 58 of 260
BELANGRIJK
20)Als, wanneer de startinrichting op MAR wordt gedraaid, hetwaarschuwingslampje niet gaat branden of tijdens het rijden continu blijft
branden of gaat knipperen (bij bepaalde versies verschijnt er ook een bericht op het display), neem dan zo snel mogelijk contact op met het
Fiat Servicenetwerk.
Waarschuwingslampje Wat het betekent
amberVOORGLOEIBOUGIES (Dieselversies)
Wanneer de startinrichting naar de stand MAR wordt gezet, gaat dit lampje branden. Het dooft wanneer de
voorgloeibougies de vereiste temperatuur hebben bereikt. De motor kan worden gestart zodra het lampje
gedoofd is.
WAARSCHUWING Bij gemiddelde of hoge buitentemperatuur blijft het lampje zeer kort bijna
onwaarneembaar branden.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het lampje knippert om aan te geven dat er een storing in het voorgloeisysteem is. Neem in dit geval zo
snel mogelijk contact op met het Fiat Servicenetwerk.
amberBRANDSTOFRESERVE / BEPERKTE ACTIERADIUS
Dit lampje gaat branden op het display wanneer er nog ongeveer5à7liter brandstof in de tank is.
21)
amberLPG-RESERVE / BEPERKTE ACTIERADIUS
(alleen bij LPG versies)
Dit lampje gaat branden op het display wanneer er nog ongeveer 8 liter LPG in de tank is. Er klinkt een
alarmsignaal en de eerste stip van de LPG-meter blijft branden.
amberFULL BRAKE CONTROL-SYSTEEM UIT
(voor bepaalde versies/markten)
Het lampje (of het symbool op het display) gaat branden als het Full Brake Control-systeem wordt
uitgeschakeld door de bestuurder of automatisch wordt uitgeschakeld als gevolg van een tijdelijke storing
in het systeem. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 59 of 260
Waarschuwingslampje Wat het betekent
amberSTART&STOP-SYSTEEM HANDMATIG INSCHAKELEN / UITSCHAKELEN
(voor bepaalde versies/markten)
Inschakelen: Er verschijnt een bericht op het display, waar voorzien, wanneer het systeem wordt
ingeschakeld.
Uitschakelen: Er verschijnt een waarschuwingslampje, waar voorzien, op het display wanneer het
Start&Stop-systeem wordt uitgeschakeld.
amberSTORING FIAT CODE SYSTEEM
Het waarschuwingslampje of symbool gaat branden om een storing van het Fiat CODE-systeem aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING PARKEERSENSOREN (PARK ASSIST)
Het waarschuwingslampje of symbool gaat branden als er een tijdelijke storing van de parkeersensoren is.
Als het probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact opnemen
met het Fiat Servicenetwerk.
amberWATER IN DIESELFILTER (Dieselversies)
Het lampje of symbool brandt continu tijdens het rijden (en er verschijnt een bericht op het display) om de
aanwezigheid van water in het Dieselfilter aan te geven.
22)
57
Page 60 of 260
Waarschuwingslampje Wat het betekent
amberMOTOROLIE VERSLECHTERD
(indien aanwezig)
Dieselversies: het waarschuwingslampje of symbool gaat branden en wordt gedurende durende cycli van
3 minuten en met intervallen van 5 seconden weergegeven tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het waarschuwingslampje of symbool wordt weergegeven en verdwijnt nadat de
weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het waarschuwingslampje of het symbool moet niet als een storing in het voertuig
worden beschouwd, maar wil de bestuurder erop wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
23) 24)
amberDPF REINIGING bezig (Alleen Dieselversies met DPF)
Het lampje gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het verwijderen
van de opgehoopte vervuilende deeltjes (roet) middels regeneratie.
Tijdens het volledige DPF-regeneratieproces staat het waarschuwingslampje uit. Het gaat pas weer
branden wanneer de bestuurder wegens de rijomstandigheden gewaarschuwd moet worden.
De auto moet tot aan het einde van het regeneratieproces in beweging blijven opdat het lampje dooft. Een
regeneratieproces duurt gemiddeld 15 minuten. De optimale omstandigheden om het proces te voltooien
worden bereikt door de voertuigsnelheid op 60 km/h te houden met een toerental van meer dan 2000 tpm.
Als dit waarschuwingslampje gaat branden, wijst dit niet op een storing en hoeft het voertuig dus niet naar
een garage te worden gebracht.
BELANGRIJK De langdurige veronachtzaming van de juiste procedure wanneer het waarschuwingslampje
gaat branden, kan ervoor zorgen dat het waarschuwingslampjegaat branden. In dit geval moet u
naar het Servicenetwerk gaan om de correcte werking van het DPF te laten herstellen.
25)
BELANGRIJK
21)Als, tijdens het rijden, het lampje gaat knipperen (of het pictogram op het display verschijnt), contact opnemen met het Fiat
Servicenetwerk.
58
KENNISMAKING MET HET INSTRUMENTENPANEEL
