FIAT TIPO 4DOORS 2020 Libretto Uso Manutenzione (in Italian)

MOTORE
175)
Versioni 1.4 16V 95CV E6 1.4 16V 95CV E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Codice tipo 843A1000 843A1000 55268036 55268036
Ciclo Otto Otto Otto Otto
Numero e posizione
cilindri4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa
stantuffi (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Cilindrata totale (cm³) 1368 1368 1598 1598
Rapporto di
compressione11:1 11:1 11:1 11:1
Potenza massima (CEE)
(kW)
(**)70 70 81 81
regime corrispondente
(giri/min)6000 6000 5500 5500
Coppia massima (CEE)
(Nm)127 127 152 152
regime corrispondente
(giri/min)4500 4500 4500 4500
Candele di accensioneNGK - DCPR7E-N-
10 oppure BOSCH -
YR7DEUNGK - DCPR7E-N-
10 oppure BOSCH -
YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
CombustibileBenzina verde senza
piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza
piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza
piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza
piombo 95 R.O.N.
(Specifica EN228)
(*) Ove presente
(**) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 95 R.O.N o superiori
189

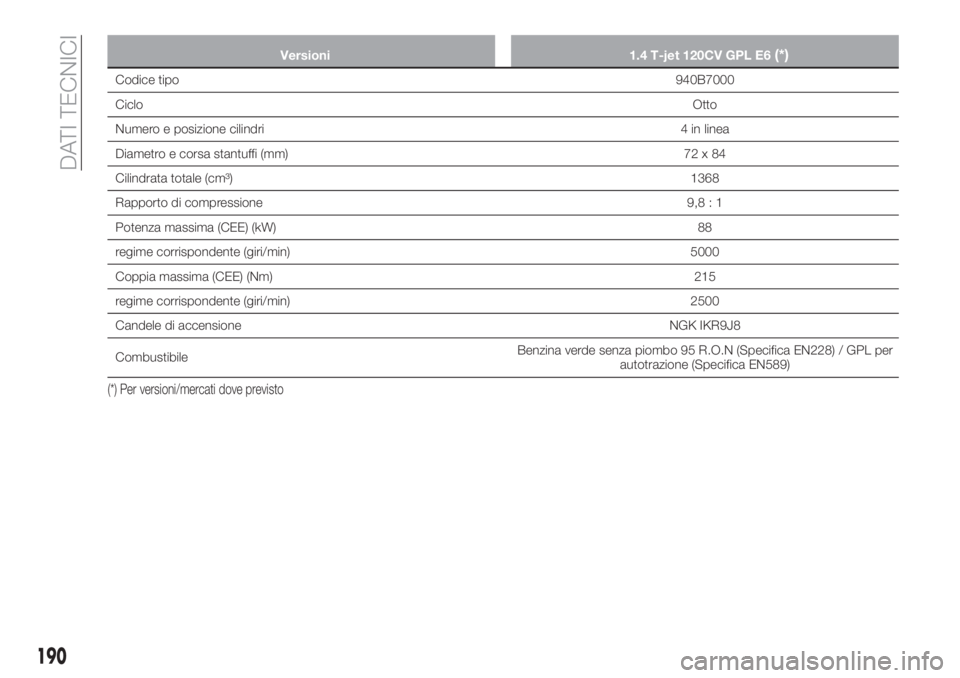

Versioni 1.4 T-jet 120CV GPL E6(*)
Codice tipo940B7000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72 x 84
Cilindrata totale (cm³)1368
Rapporto di compressione9,8 : 1
Potenza massima (CEE) (kW)88
regime corrispondente (giri/min) 5000
Coppia massima (CEE) (Nm)215
regime corrispondente (giri/min) 2500
Candele di accensioneNGK IKR9J8
CombustibileBenzina verde senza piombo 95 R.O.N (Specifica EN228) / GPL per
autotrazione (Specifica EN589)
(*) Per versioni/mercati dove previsto
190
DATI TECNICI

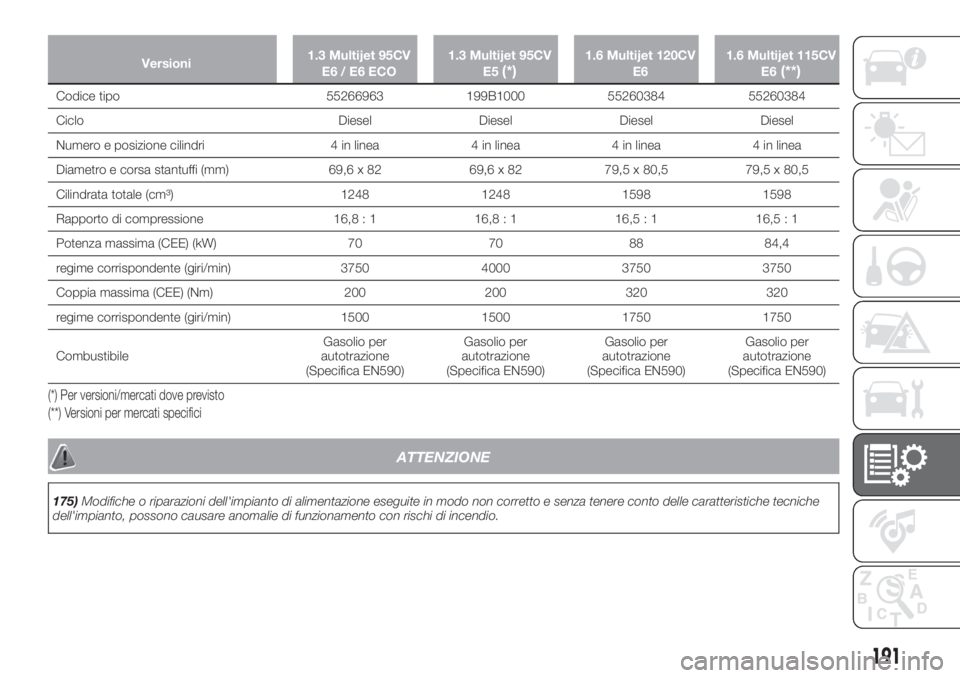

Versioni1.3 Multijet 95CV
E6/E6ECO1.3 Multijet 95CV
E5(*)1.6 Multijet 120CV
E61.6 Multijet 115CV
E6(**)
Codice tipo 55266963 199B1000 55260384 55260384
Ciclo Diesel Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1248 1248 1598 1598
Rapporto di compressione 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Potenza massima (CEE) (kW) 70 70 88 84,4
regime corrispondente (giri/min) 3750 4000 3750 3750
Coppia massima (CEE) (Nm) 200 200 320 320
regime corrispondente (giri/min) 1500 1500 1750 1750
CombustibileGasolio per
autotrazione
(Specifica EN590)Gasolio per
autotrazione
(Specifica EN590)Gasolio per
autotrazione
(Specifica EN590)Gasolio per
autotrazione
(Specifica EN590)
(*) Per versioni/mercati dove previsto
(**) Versioni per mercati specifici
ATTENZIONE
175)Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche
dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
191

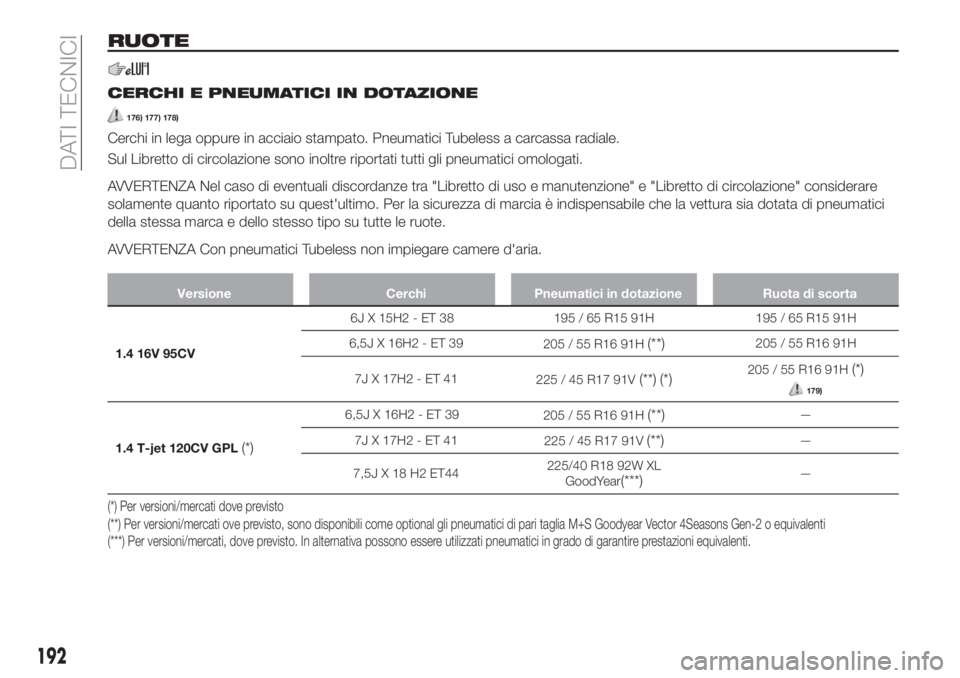

RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
176) 177) 178)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale.
Sul Libretto di circolazione sono inoltre riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e manutenzione" e "Libretto di circolazione" considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
Versione Cerchi Pneumatici in dotazione Ruota di scorta
1.4 16V 95CV6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.4 T-jet 120CV GPL(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti (*) Per versioni/mercati dove previsto
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
192
DATI TECNICI

Versione Cerchi Pneumatici in dotazione Ruota di scorta
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95CV E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.3 Multijet 95CV E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
179)
1.6 Multijet 120CV /
1.6 Multijet 115CV(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(*) Per versioni/mercati dove previsto
(**) Per versioni/mercati ove previsto, sono disponibili come optional gli pneumatici di pari taglia M+S Goodyear Vector 4Seasons Gen-2 o equivalenti
(***) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
(****) Versioni per mercati specifici
193

NOTA Sulle versioni equipaggiate con pneumatici 195 / 65 R15 e 205 / 55 R16 possono essere montate catene da neve ad
ingombro ridotto con sporgenza massima oltre il profilo dello pneumatico paria9mm.
NOTA Sulle versioni equipaggiate con pneumatici 225 / 45 R17 possono essere montate catene da neve ad ingombro ridotto
con sporgenza massima oltre il profilo dello pneumatico paria7mm.
NOTA Lo pneumatico 225/40 R18 92W XL non è catenabile.
194
DATI TECNICI

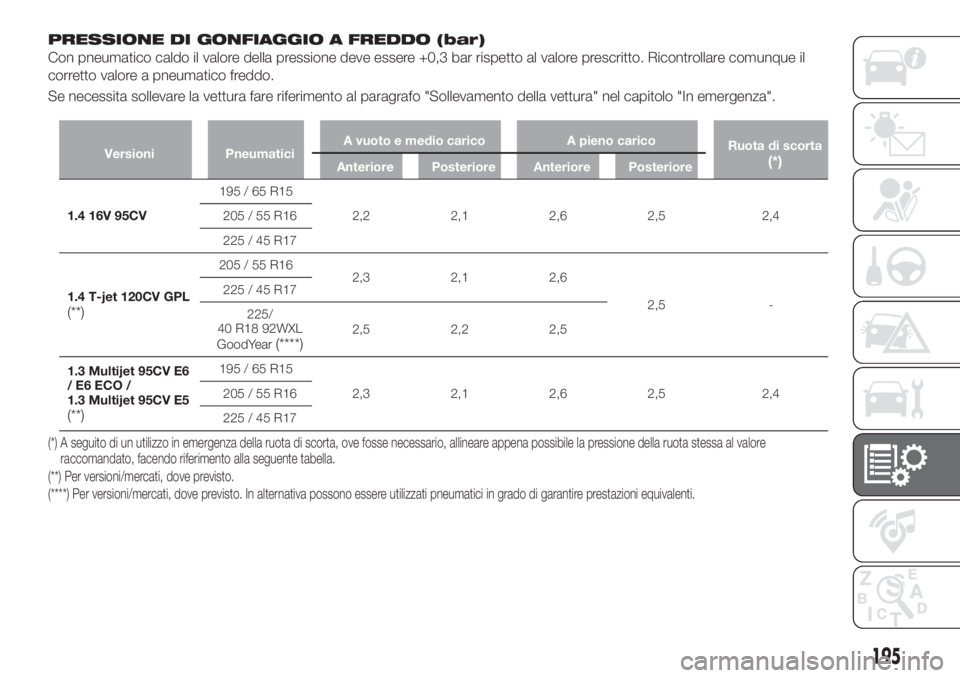

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di scorta(*)Anteriore Posteriore Anteriore Posteriore
1.4 16V 95CV195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120CV GPL
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95CV E6
/ E6 ECO /
1.3 Multijet 95CV E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) A seguito di un utilizzo in emergenza della ruota di scorta, ove fosse necessario, allineare appena possibile la pressione della ruota stessa al valore
raccomandato, facendo riferimento alla seguente tabella.
(**) Per versioni/mercati, dove previsto.
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
195

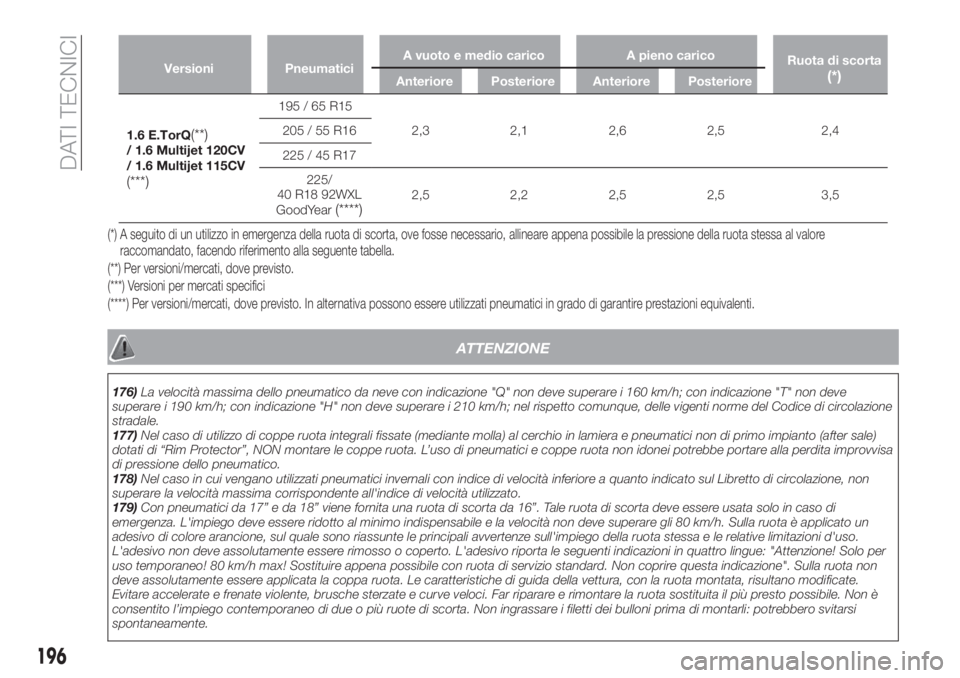

Versioni PneumaticiA vuoto e medio carico A pieno carico
Ruota di scorta(*)Anteriore Posteriore Anteriore Posteriore
1.6 E.TorQ(**)/ 1.6 Multijet 120CV
/ 1.6 Multijet 115CV
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) A seguito di un utilizzo in emergenza della ruota di scorta, ove fosse necessario, allineare appena possibile la pressione della ruota stessa al valore
raccomandato, facendo riferimento alla seguente tabella.
(**) Per versioni/mercati, dove previsto.
(***) Versioni per mercati specifici
(****) Per versioni/mercati, dove previsto. In alternativa possono essere utilizzati pneumatici in grado di garantire prestazioni equivalenti.
ATTENZIONE
176)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di circolazione
stradale.
177)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
178)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
179)Con pneumatici da 17” e da 18” viene fornita una ruota di scorta da 16”. Tale ruota di scorta deve essere usata solo in caso di
emergenza. L'impiego deve essere ridotto al minimo indispensabile e la velocità non deve superare gli 80 km/h. Sulla ruota è applicato un
adesivo di colore arancione, sul quale sono riassunte le principali avvertenze sull'impiego della ruota stessa e le relative limitazioni d'uso.
L'adesivo non deve assolutamente essere rimosso o coperto. L'adesivo riporta le seguenti indicazioni in quattro lingue: "Attenzione! Solo per
uso temporaneo! 80 km/h max! Sostituire appena possibile con ruota di servizio standard. Non coprire questa indicazione". Sulla ruota non
deve assolutamente essere applicata la coppa ruota. Le caratteristiche di guida della vettura, con la ruota montata, risultano modificate.
Evitare accelerate e frenate violente, brusche sterzate e curve veloci. Far riparare e rimontare la ruota sostituita il più presto possibile. Non è
consentito l’impiego contemporaneo di due o più ruote di scorta. Non ingrassare i filetti dei bulloni prima di montarli: potrebbero svitarsi
spontaneamente.
196
DATI TECNICI

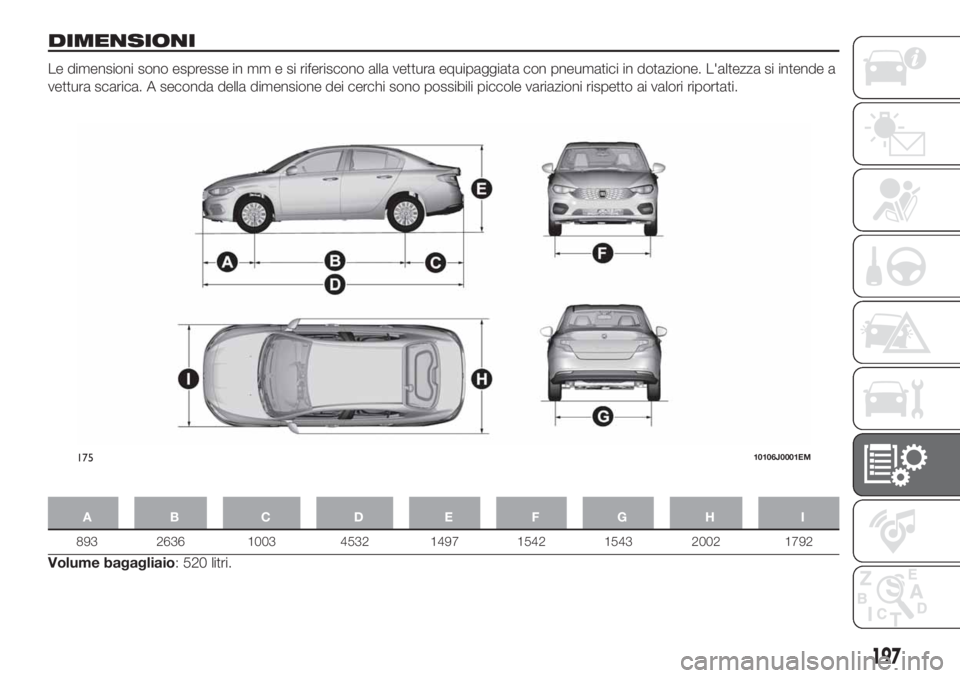

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Volume bagagliaio: 520 litri.
17510106J0001EM
197

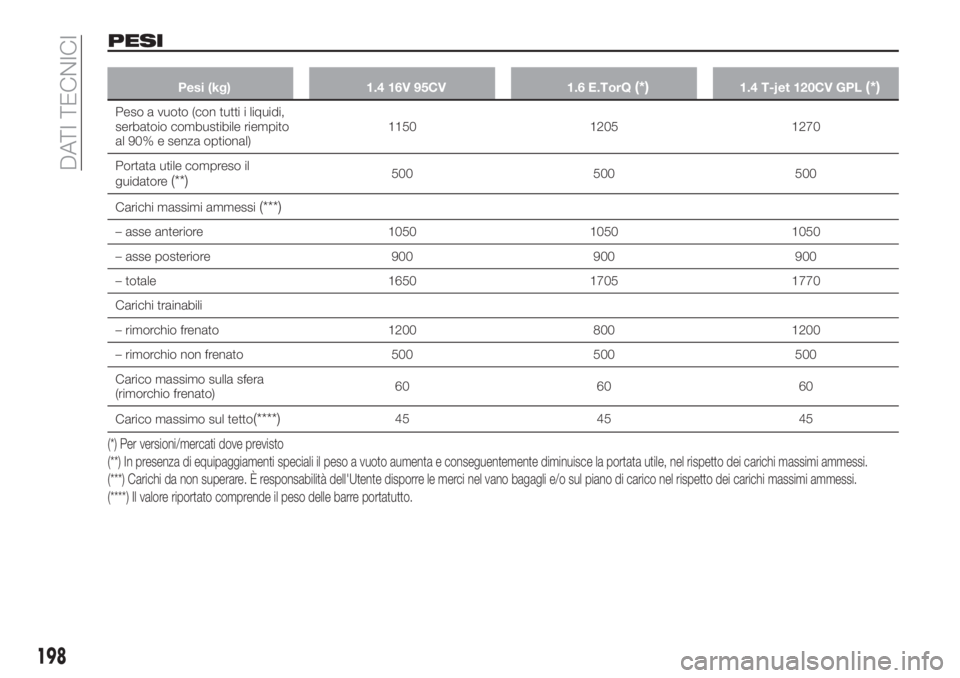

PESI
Pesi (kg) 1.4 16V 95CV 1.6 E.TorQ(*)1.4 T-jet 120CV GPL(*)
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional)1150 1205 1270
Portata utile compreso il
guidatore
(**)500 500 500
Carichi massimi ammessi
(***)
– asse anteriore 1050 1050 1050
– asse posteriore 900 900 900
– totale 1650 1705 1770
Carichi trainabili
– rimorchio frenato 1200 800 1200
– rimorchio non frenato 500 500 500
Carico massimo sulla sfera
(rimorchio frenato)60 60 60
Carico massimo sul tetto
(****)45 45 45
(*) Per versioni/mercati dove previsto
(**) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Carichi da non superare. È responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Il valore riportato comprende il peso delle barre portatutto.
