Por lo tanto, la falta de activación de los
airbags (si están instalados) en otros
tipos de impactos (lateral, trasero,
vuelco, etc.) no es señal de fallo del
sistema.
Los airbags frontales para el conductor
y el pasajero (donde esté presente) no
sustituyen, sino que complementan el
uso de los cinturones de seguridad,
que se recomienda llevar siempre
abrochados, tal y como estipula la
legislación en Europa y en la mayoría
de los países no europeos.
En caso de impacto, una persona que
no lleva el cinturón de seguridad se
proyecta hacia delante y puede entrar
en contacto con el cojín todavía en fase
de apertura. En este caso, la protección
ofrecida por el cojín queda perjudicada.
Los airbags frontales pueden no
activarse en los siguientes casos:
impactos frontales contra objetos
muy deformables, que no afecten a la
superficie frontal del vehículo (por
ejemplo, impacto del guardabarros
contra las barreras de protección);
bloqueo del vehículo debajo de otros
vehículos o de barreras protectoras (por
ejemplo, debajo de camiones o
barreras de protección).
La falta de activación en las
condiciones descritas anteriormente se
debe al hecho de que los airbagspodrían no ofrecer protección adicional
respecto a los cinturones de seguridad
y, en consecuencia, su activación sería
inoportuna.
La falta de activación en estos casos
no es señal de un funcionamiento
anormal del sistema.
Los airbags frontales para el conductor
y el pasajero (donde esté presente) se
han diseñado y calibrado para la mejor
protección de los ocupantes de las
plazas delanteras que lleven los
cinturones de seguridad. El volumen de
los airbags al alcanzar su inflado
máximo es tal que ocupa la mayor
parte del espacio entre el volante y el
conductor, y entre el salpicadero y el
pasajero.
En caso de impactos frontales de poca
gravedad (para los cuales la acción de
sujeción de los cinturones de seguridad
es suficiente), los airbags no se activan.
Por ello, es necesario usar siempre los
cinturones de seguridad, que en caso
de impacto frontal aseguran la correcta
posición del ocupante.
Airbag frontal del conductor
Está compuesto por un cojín que se
infla instantáneamente, situado en su
alojamiento específico en el centro del
volante fig. 87.Airbag frontal del lado pasajero
(donde esté presente)
Está compuesto por un cojín que se
infla instantáneamente, situado en un
alojamiento específico en el salpicadero
fig. 88, de mayor volumen que el del
lado conductor.
8706106J0001EM
8806106J0002EM
99

Airbag frontal del pasajero (donde
esté presente) y sillas de coche
para niños
Las sillas de coche que se montan en
sentido contrario al de la marcha
NUNCAdeben montarse en el asiento
delantero con el airbag del pasajero
activo, puesto que la activación del
airbag en caso de impacto podría
producir lesiones mortales al niño
transportado.
RespetarSIEMPRElas
recomendaciones presentes en la
etiqueta colocada en la visera parasol
del pasajero fig. 89.Desactivación de los airbags del
lado pasajero: airbag frontal (donde
esté presente) y airbag lateral
(donde esté presente) para la
protección de la pelvis, el tórax y el
hombro
En caso de que fuera necesario
transportar a un niño en una sillita
mirando hacia atrás en el asiento
delantero, desactivar el airbag frontal
del pasajero y el airbag lateral delantero
(Side bag) si están instalados.
Para desactivar los airbags, utilizar el
menú de la pantalla (ver lo descrito en
el apartado "Pantalla" en el capítulo
"Conocimiento del cuadro de
instrumentos").
En el centro del salpicadero fig. 90 se
encuentra el led
.
Al poner el dispositivo de arranque en
posición MAR, el led se enciende
durante 8 segundos. Si esto no
sucede, acudir a la Red de Asistencia
Fiat. En los primeros segundos, el
encendido del led no indica el estado
real de la protección del pasajero, sólo
tiene el objetivo de comprobar su
funcionamiento correcto. Después de la
prueba, que dura algunos segundos, el
led indica el estado de protección del
airbag del pasajero.Protección pasajero habilitada:el
LED
está apagado.
Protección pasajero desactivada:el
LED
se enciende con la luz fija.
La luz del led puede tener distinta
intensidad según las condiciones del
vehículo. La intensidad podría variar
durante el mismo ciclo de llave.
8906106J0003EM
9006106J0006EM
100
SEGURIDAD

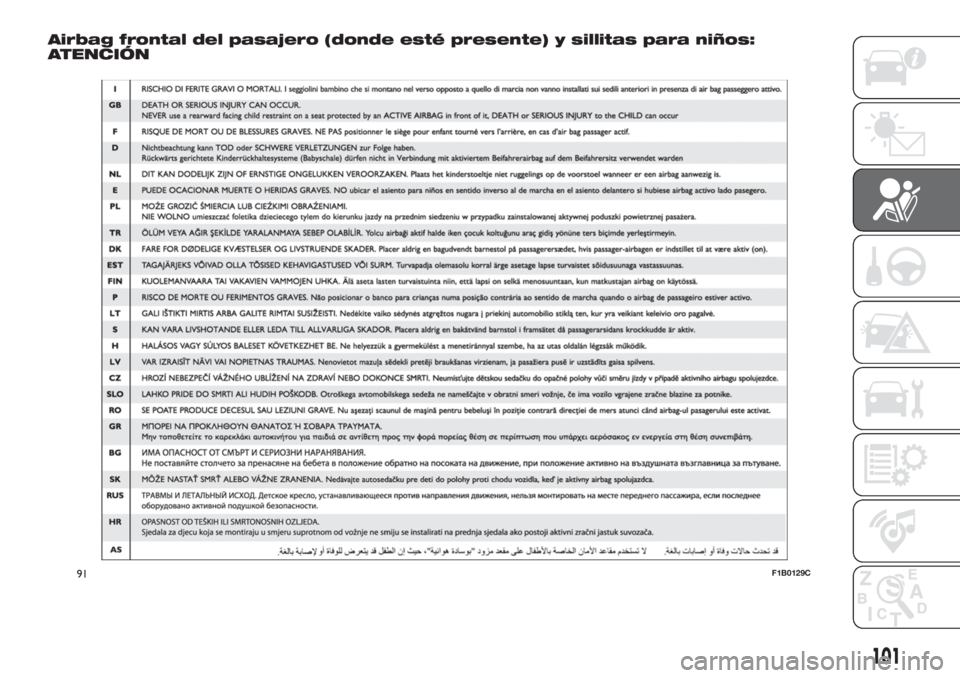

Airbag frontal del pasajero (donde esté presente) y sillitas para niños:
ATENCIÓN
91F1B0129C
101

AIRBAGS LATERALES
(donde esté presente)
Para aumentar la protección de los
ocupantes en caso de impacto lateral,
el vehículo dispone de airbags laterales
delanteros (Side bag) y airbags de
cortina (Window bag).
Side bag
Están compuestos por dos cojines
situados en los respaldos de los
asientos delanteros fig. 92 que
protegen las zonas de la pelvis, el tórax
y el hombro de los ocupantes en caso
de impacto lateral de gravedad
media-alta.
Se marcan con la etiqueta "AIRBAG"
cosida en el lado exterior de los
asientos delanteros.Window bag
Están compuestos por dos cojines de
"cortina" alojados detrás de los
revestimientos laterales del techo y
cubiertos por embellecedores fig. 93.
Tienen la función de proteger la cabeza
de los ocupantes delanteros y traseros
en caso de impacto lateral, gracias a su
amplia superficie de despliegue.
En caso de impactos laterales leves, los
airbags laterales no se activan.
La mejor protección por parte del
sistema en caso de impacto lateral se
logra manteniendo una posición
correcta en el asiento, permitiendo de
este modo que el Window bag se
despliegue correctamente.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Advertencias
No lavar los asientos con agua ni vapor
a presión (lavar a mano o en locales de
lavado automático para asientos).
Los airbags frontales o laterales pueden
activarse cuando el vehículo se ve
sometido a fuertes impactos que
afectan a los bajos de la carrocería (por
ejemplo, impactos violentos contra
bordillos, aceras, caídas del vehículo en
grandes agujeros o badenes, etc.).
La activación de los airbags libera una
pequeña cantidad de polvo: este polvo
no es nocivo ni supone un peligro de
incendio. Sin embargo, el polvo podría
irritar la piel y los ojos: en ese caso,
lavarse con jabón neutro y agua.
Todas las intervenciones de control,
reparación y sustitución relativas a los
airbags deben realizarse en la Red de
Asistencia Fiat.
En caso de desguace del vehículo,
acudir a la Red de Asistencia Fiat para
desactivar el sistema de airbags.
La activación de los pretensores y los
airbags se ordena de forma
diferenciada, según el tipo de impacto.
Por lo tanto, a falta de activación de
uno o varios de éstos no indica un
funcionamiento incorrecto del sistema.
9206106J0008EM
9306106J0007EM
102
SEGURIDAD

ADVERTENCIA
89)No aplicar adhesivos u otros objetos
en el volante, en el salpicadero en la zona
del airbag lado pasajero, en el
revestimiento lateral del techo ni en los
asientos. No colocar objetos en el
salpicadero lado pasajero (por ejemplo
móviles), ya que podrían interferir en la
correcta apertura del airbag y, además,
causar graves lesiones a los ocupantes del
vehículo.
90)Conducir manteniendo siempre las
manos sobre la corona del volante de
modo que, en caso de actuación del
airbag, éste pueda inflarse sin encontrar
obstáculos. No conducir con el cuerpo
inclinado hacia adelante: mantener el
respaldo en posición vertical y apoyar bien
la espalda.
91)Si el airbag del pasajero está activo,
NO montar en el asiento delantero del
pasajero sillitas para niños orientadas en el
sentido contrario al de la marcha. La
activación del airbag en caso de impacto
podría producir lesiones mortales al niño
transportado, independientemente de la
gravedad del impacto. Por lo tanto,
desactivar siempre el airbag del pasajero al
colocar en el asiento delantero del pasajero
una sillita para niños orientada en sentido
contrario al de la marcha. Además, el
asiento delantero del pasajero se deberá
regular en la posición más retrasada
posible para evitar que la sillita para niños
entre en contacto con el salpicadero.
Volver a activar inmediatamente el airbag
del pasajero cuando se retire la sillita para
niños.92)Para desactivar los airbags desde el
menú del cuadro de instrumentos,
consultar el capítulo "Conocimiento del
cuadro de instrumentos" en el apartado
"Opciones del Menú".
93)No enganchar objetos rígidos en los
percheros ni en las manillas de sujeción.
94)No apoyar la cabeza, los brazos o los
codos en las puertas, en las ventanillas o
en la zona del Window bag para evitar
posibles lesiones durante la fase de inflado.
95)No sacar la cabeza, los brazos ni los
codos por la ventanilla.
96)Si el testigo
no se enciende al
colocar el dispositivo de arranque en
posición MAR, o permanece encendido
durante la marcha, es posible que haya
una anomalía en los sistemas de sujeción;
en ese caso, los airbags o los pretensores
podrían no activarse en caso de accidente
o, en un número más limitado de casos,
activarse incorrectamente. Antes de
proseguir la marcha, ponerse en contacto
con la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
97)En algunas versiones, en caso de
avería del LED
(situado en el
embellecedor del salpicadero), se enciende
el testigo
en el cuadro de instrumentos
y se desactivan los airbag del lado del
pasajero.
98)En presencia de Side bags, no cubrir el
respaldo de los asientos delanteros con
revestimientos o fundas.
99)No viajar con objetos sobre el regazo,
delante del tórax y mucho menos con una
pipa, lápices, etc. en los labios. En caso de
impacto con intervención del airbag, estos
elementos podrían provocar graves daños.100)Si el vehículo ha sido objeto de robo
o intento de robo, si ha sufrido actos
vandálicos o inundaciones, hacer que
comprueben el sistema de airbags en un
taller de la Red de Asistencia Fiat.
101)Con el dispositivo de arranque en
posición MAR, incluso con el motor
apagado, los airbags pueden activarse,
aunque el vehículo esté parado, si éste
fuera golpeado por otro vehículo en
marcha. Por lo tanto, aunque el vehículo
esté parado, las sillitas para niños que se
montan en el sentido contrario al de la
marcha NO se deben montar en el asiento
delantero del pasajero si el airbag frontal
del pasajero está activo. La activación del
airbag en caso de impacto podría producir
lesiones mortales al niño transportado. Por
lo tanto, desactivar siempre el airbag del
pasajero al colocar en el asiento delantero
del pasajero una sillita para niños orientada
en sentido contrario al de la marcha.
Además, el asiento delantero del pasajero
se deberá regular en la posición más
retrasada posible para evitar que la sillita
para niños entre en contacto con el
salpicadero. Volver a activar
inmediatamente el airbag del pasajero
cuando se retire la sillita para niños. Por
último, se recuerda que, si el dispositivo de
arranque está en posición STOP, ningún
dispositivo de seguridad (airbags o
pretensores) se activa como consecuencia
de un impacto; por lo tanto, la no
activación de dichos dispositivos en estos
casos no puede considerarse un
funcionamiento incorrecto del sistema.
103

102)El mal funcionamiento del testigose indica con el encendido, en la
pantalla del cuadro de instrumentos, de un
icono de avería airbag y de la visualización
de un mensaje específico (o, para
versiones donde esté previsto, con el
encendido en modo parpadeante del
testigo de avería genérico). No se
desactivan las cargas pirotécnicas. Antes
de proseguir la marcha, ponerse en
contacto con la Red de Asistencia Fiat
para que comprueben el sistema
inmediatamente.
103)La intervención del airbag frontal está
prevista para impactos de mayor entidad
respecto a la que conlleva la intervención
de los pretensores. Por lo tanto, es normal
que, en impactos comprendidos en el
intervalo entre los dos umbrales de
activación entren en funcionamiento sólo
los pretensores.
104)Los airbags no sustituyen los
cinturones de seguridad, sino que
aumentan su eficacia. Asimismo, dado que
los airbags frontales no intervienen en caso
de impactos frontales a baja velocidad,
impactos laterales, impactos traseros o
vuelcos, los ocupantes están protegidos,
además de por los airbags laterales (si
están presentes), únicamente por los
cinturones de seguridad que siempre
deben estar abrochados.
104
SEGURIDAD

ARRANQUE Y CONDUCCIÓN
Entramos en el "corazón" del vehículo:
veamos cómo aprovechar al máximo
todas sus prestaciones.
Cómo conducirlo con seguridad en
todas las situaciones, convirtiéndolo en
un buen compañero de viaje atento a
nuestro confort y a nuestra cartera.ARRANQUE DEL MOTOR......106
EN ESTACIONAMIENTO.......107
FRENO DE MANO...........108
CAMBIO MANUAL...........108
CAMBIO AUTOMÁTICO........109
SISTEMA START&STOP........112
LIMITADOR DE VELOCIDAD
(SPEED LIMITER)............114
CRUISE CONTROL
ELECTRÓNICO.............115
SENSORES DE APARCAMIENTO . .117
CÁMARA DE VISIÓN TRASERA . . .120
ARRASTRE DE REMOLQUES. . . .121
RECOMENDACIONES AL
CONDUCIR................122
REPOSTADO DEL VEHÍCULO. . . .124
ADITIVO PARA EMISIONES
DIÉSEL AdBlue (UREA)........129
105

ARRANQUE DEL
MOTOR
Antes de arrancar el vehículo regular el
asiento, los espejos retrovisores interior
y exteriores y abrocharse
correctamente el cinturón de seguridad.
Para arrancar el motor, no pisar nunca
el pedal del acelerador.
Si es necesario, en la pantalla se
pueden leer mensajes que indican qué
procedimiento debe realizarse para el
arranque.
PROCEDIMIENTO DE
ARRANQUE DEL MOTOR
105) 106) 107) 108)
37) 38) 39) 40)
Versiones con cambio manual
Realizar las siguientes operaciones:
accionar el freno de mano y colocar
la palanca de cambios en punto
muerto;
colocar el dispositivo de arranque en
posición MAR. en el cuadro de
instrumentos se enciende el testigo
: esperar a que se apague el
testigo;
pisar a fondo el pedal del embrague,
sin pisar el acelerador;
poner el dispositivo de arranque en
posición AVV y soltarlo cuando el motor
arranque;
si el motor no arranca en
10 segundos, volver a poner el
dispositivo de arranque en posición
STOP y esperar 10-15 segundos antes
de repetir la maniobra de arranque;
si, al volver a realizar la maniobra, el
problema persiste, acudir a la Red de
Asistencia Fiat.
Versiones con cambio automático
(donde esté presente)
Realizar las siguientes operaciones:
accionar el freno de mano y colocar
la palanca de cambios en posición P
(Aparcamiento) o en N (Punto muerto);
pisar a fondo el pedal del freno, sin
pisar el acelerador;
poner el dispositivo de arranque en
posición AVV;
si el motor no arranca, volver a
poner el dispositivo de arranque en
posición STOP y esperar
10-15 segundos antes de repetir la
maniobra de arranque;
si, al volver a realizar la maniobra, el
problema persiste, acudir a la Red de
Asistencia Fiat.
FALTA DE ARRANQUE
DEL MOTOR
105)
Advertencias
No intentar poner en marcha el motor
arrastrando o empujando el vehículo.
Estas maniobras provocarían la entrada
en el convertidor catalítico del
combustible que, al arrancar el motor,
se inflamaría causando daños y
sobrecalentamiento del convertidor.
En caso de batería descargada, es
posible realizar un arranque de
emergencia conectándola mediante
cables adecuados a una batería auxiliar
o a la batería de otro vehículo. Sin
embargo, esta maniobra puede ser
peligrosa si no se realiza en modo
correcto. Ver lo descrito en el apartado
"Arranque de emergencia" en el
capítulo "En caso de emergencia".
ADVERTENCIA
105)No intentar poner en marcha el motor
vertiendo combustible u otro líquido
inflamable en el interior de la toma de aire
del cuerpo de mariposa: esta operación
podría provocar daños al motoryalas
personas que pudieran encontrarse cerca
del mismo.
106
ARRANQUE Y CONDUCCIÓN

106)Es peligroso hacer funcionar el motor
en espacios cerrados. El motor consume
oxígeno y emite dióxido de carbono,
monóxido de carbono y otros gases
tóxicos.
107)Hasta que el motor se pone en
marcha, el servofreno no está activado;
por lo tanto, se deberá pisar el pedal del
freno con más fuerza de lo habitual.
108)No poner en marcha el vehículo
empujándolo, arrastrándolo o
aprovechando las bajadas. Estas
maniobras podrían dañar el catalizador.
ADVERTENCIA
37)Durante el rodaje, es decir en los
primeros 1600 km de uso, se recomienda
no exigir al vehículo el máximo de sus
prestaciones (por ej. acelerones, recorridos
demasiado largos a régimen máximo,
frenazos, etc.).
38)Con el motor apagado, no dejar el
dispositivo de arranque en posición MAR
para evitar que un consumo inútil de
corriente descargue la batería.
39)Los "acelerones" antes de apagar el
motor no sirven para nada, aumentan
inútilmente el consumo de combustible y
son especialmente perjudiciales en los
motores con turbocompresor.
40)El encendido del testigo
en modo
intermitente después del arranque o
durante un arrastre prolongado indica una
anomalía en el sistema de
precalentamiento de las bujías. Si el motor
arranca, se puede utilizar el vehículo
normalmente, aunque es necesario acudir
lo antes posible a la Red de Asistencia Fiat.
EN
ESTACIONAMIENTO
Cuando se deja el vehículo parado y se
sale del mismo, proceder de la
siguiente manera:
engranar una marcha (la 1aen
subida o la marcha atrás en bajada) y
dejar las ruedas giradas;
apagar el motor y accionar el freno
de mano;
retirar siempre la llave del dispositivo
de arranque.
Si el vehículo está aparcado en una
pendiente pronunciada, se recomienda
bloquear las ruedas con una cuña o
una piedra.
En las versiones con cambio
automático, antes de soltar el pedal del
freno, esperar a que aparezca la letra P
en la pantalla.
ADVERTENCIA No dejarNUNCAel
vehículo en punto muerto (o en las
versiones con cambio automático sin
haber colocado la palanca de cambios
en P).
109)
ADVERTENCIA
109)No dejar nunca a los niños solos y sin
vigilancia en el interior del vehículo;
además, al alejarse de éste, quitar siempre
la llave del dispositivo de arranque
llevándola consigo.
107

FRENO DE MANO
110) 111)
Para accionarlo, tirar de la palanca 1
fig. 94 hacia arriba, hasta garantizar el
bloqueo del vehículo.
En el cuadro de instrumentos se
enciende el testigo
.
Para desactivarlo, subir ligeramente la
palanca 1, pulsar y mantener pulsado el
botón 2 y bajar la palanca
1 controlando que el testigo
del
cuadro de instrumentos se apague.
ADVERTENCIA
110)No dejar nunca a los niños solos y sin
vigilancia en el interior del vehículo;
además, al alejarse de éste, quitar siempre
la llave del dispositivo de arranque
llevándola consigo.
111)Para vehículos provistos de
apoyabrazos delantero, levantarlo para que
no impida el accionamiento de la palanca
del freno de mano.
CAMBIO MANUAL
112)
41)
Para engranar las marchas, pisar a
fondo el pedal del embrague y colocar
la palanca de cambios en la posición
deseada (el esquema para acoplar las
marchas se encuentra en la
empuñadura de la palanca).
Para engranar la marcha atrás R desde
la posición de punto muerto, levantar el
anillo 1 fig. 95 situado debajo del pomo
y, al mismo tiempo, mover la palanca
hacia la izquierda y después hacia
delante.
94P07046J001
9507056J0001EM
108
ARRANQUE Y CONDUCCIÓN
