FIAT TIPO 4DOORS 2020 Notice d'entretien (in French)

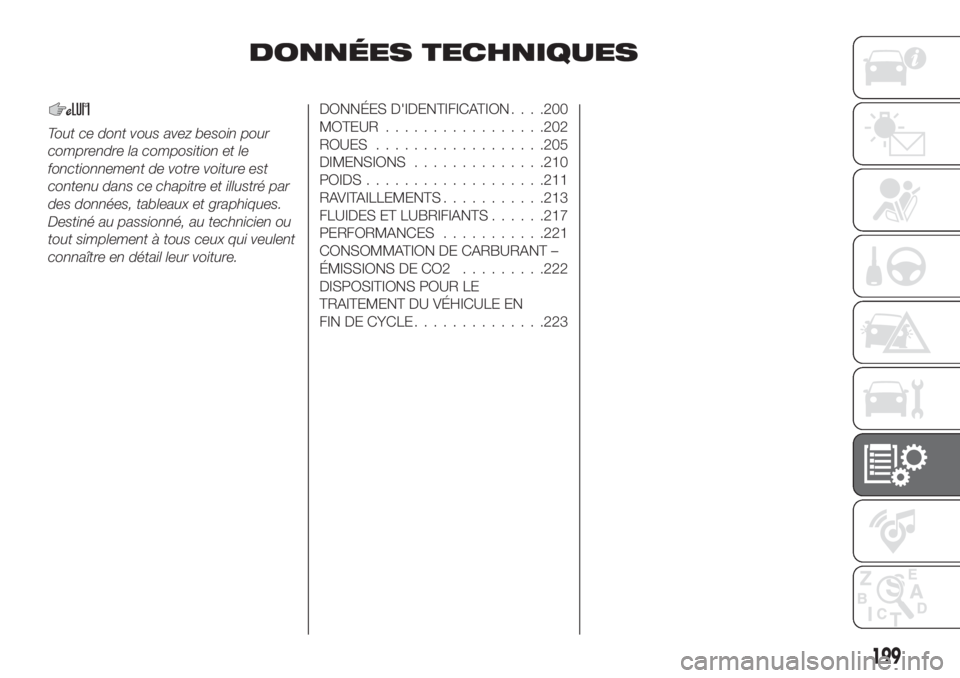

DONNÉES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.
DONNÉES D'IDENTIFICATION. . . .200
MOTEUR.................202
ROUES..................205
DIMENSIONS..............210
POIDS...................211
RAVITAILLEMENTS...........213
FLUIDES ET LUBRIFIANTS......217
PERFORMANCES...........221
CONSOMMATION DE CARBURANT –
ÉMISSIONS DE CO2.........222
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE..............223
199

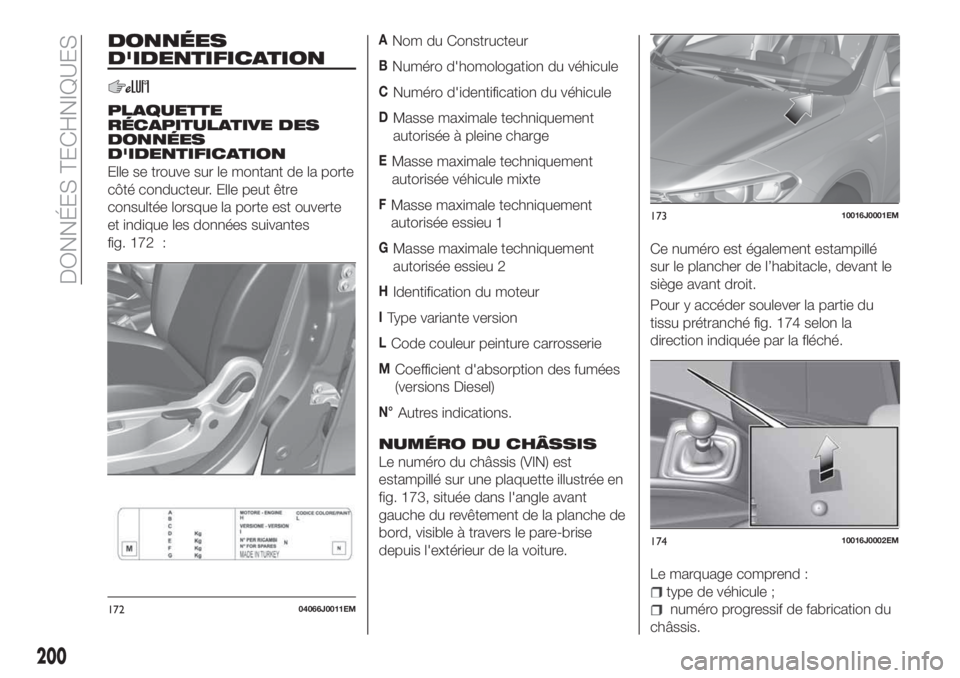

DONNÉES
D'IDENTIFICATION
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle se trouve sur le montant de la porte
côté conducteur. Elle peut être
consultée lorsque la porte est ouverte
et indique les données suivantes
fig. 172 :
ANom du Constructeur
BNuméro d'homologation du véhicule
CNuméro d'identification du véhicule
DMasse maximale techniquement
autorisée à pleine charge
EMasse maximale techniquement
autorisée véhicule mixte
FMasse maximale techniquement
autorisée essieu 1
GMasse maximale techniquement
autorisée essieu 2
HIdentification du moteur
IType variante version
LCode couleur peinture carrosserie
MCoefficient d'absorption des fumées
(versions Diesel)
N°Autres indications.
NUMÉRO DU CHÂSSIS
Le numéro du châssis (VIN) est
estampillé sur une plaquette illustrée en
fig. 173, située dans l'angle avant
gauche du revêtement de la planche de
bord, visible à travers le pare-brise
depuis l'extérieur de la voiture.Ce numéro est également estampillé
sur le plancher de l’habitacle, devant le
siège avant droit.
Pour y accéder soulever la partie du
tissu prétranché fig. 174 selon la
direction indiquée par la fléché.
Le marquage comprend :
type de véhicule ;
numéro progressif de fabrication du
châssis.17204066J0011EM
17310016J0001EM
17410016J0002EM
200
DONNÉES TECHNIQUES

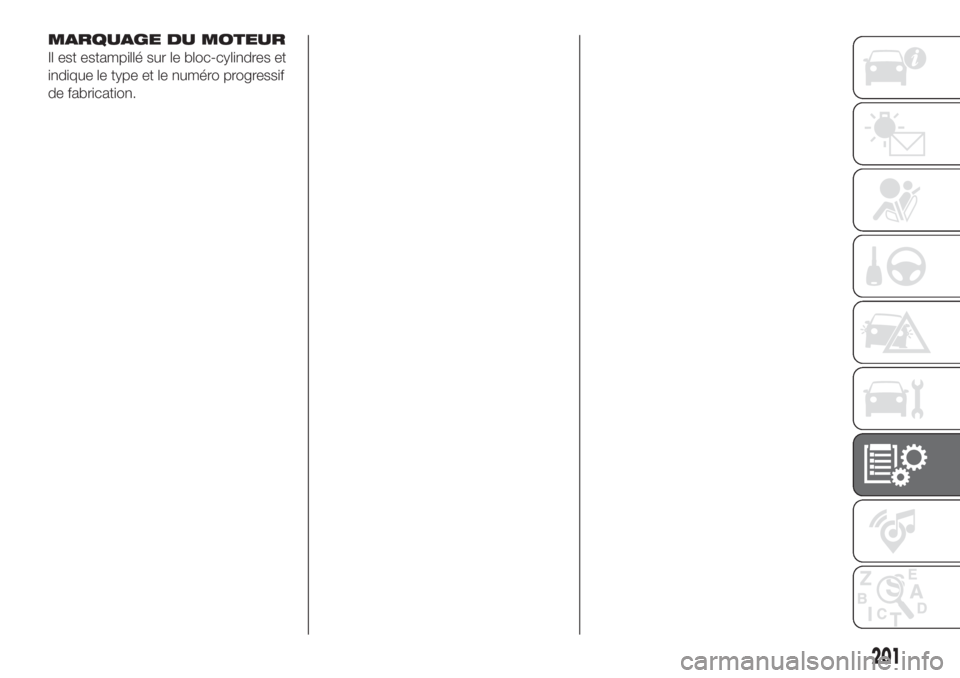

MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
201

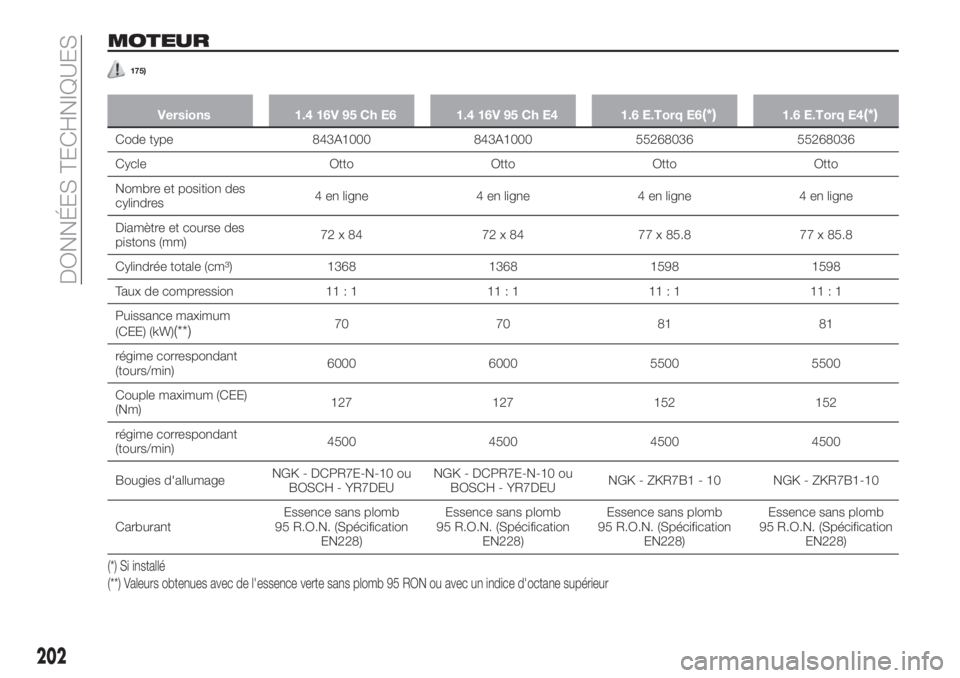

MOTEUR
175)
Versions 1.4 16V 95 Ch E6 1.4 16V 95 Ch E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Code type 843A1000 843A1000 55268036 55268036
Cycle Otto Otto Otto Otto
Nombre et position des
cylindres4 en ligne 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des
pistons (mm)72 x 84 72 x 84 77 x 85.8 77 x 85.8
Cylindrée totale (cm³) 1368 1368 1598 1598
Taux de compression 11 : 1 11 : 1 11 : 1 11 : 1
Puissance maximum
(CEE) (kW)
(**)70 70 81 81
régime correspondant
(tours/min)6000 6000 5500 5500
Couple maximum (CEE)
(Nm)127 127 152 152
régime correspondant
(tours/min)4500 4500 4500 4500
Bougies d'allumageNGK - DCPR7E-N-10 ou
BOSCH - YR7DEUNGK - DCPR7E-N-10 ou
BOSCH - YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
CarburantEssence sans plomb
95 R.O.N. (Spécification
EN228)Essence sans plomb
95 R.O.N. (Spécification
EN228)Essence sans plomb
95 R.O.N. (Spécification
EN228)Essence sans plomb
95 R.O.N. (Spécification
EN228)
(*) Si installé
(**) Valeurs obtenues avec de l'essence verte sans plomb 95 RON ou avec un indice d'octane supérieur
202
DONNÉES TECHNIQUES

Versions 1.4 T-jet 120 Ch LPG E6(*)
Code type940B7000
CycleOtto
Nombre et position des cylindres 4 en ligne
Diamètre et course des pistons (mm) 72 x 84
Cylindrée totale (cm³)1368
Taux de compression9,8 : 1
Puissance maximum (CEE) (kW) 88
régime correspondant (tours/min) 5000
Couple maximum (CEE) (Nm)215
régime correspondant (tours/min) 2500
Bougies d'allumageNGK IKR9J8
CarburantEssence sans plomb 95 R.O.N (Spécification EN228) / LPG pour
autotraction (Spécification EN589)
(*) Pour versions/marchés qui le prévoient
203

Versions1.3 Multijet 95 Ch
E6/E6 ECO1.3 Multijet 95 Ch
E5(*)1.6 Multijet 120 Ch
E61.6 Multijet 115Ch
E6(**)
Code type 55266963 199B1000 55260384 55260384
Cycle Diesel Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 69,6 x 82 69,6 x 82 79,5 x 80.5 79,5 x 80.5
Cylindrée totale (cm³) 1248 1248 1598 1598
Taux de compression 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Puissance maximum (CEE) (kW) 70 70 88 84,4
régime correspondant (tours/min) 3750 4000 3750 3750
Couple maximum (CEE) (Nm) 200 200 320 320
régime correspondant (tours/min) 1500 1500 1750 1750
CarburantGazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)
(*) Pour versions/marchés qui le prévoient
(**) Versions pour des marchés spécifiques
ATTENTION
175)Des modifications ou réparations du système d'alimentation effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du système peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
204
DONNÉES TECHNIQUES

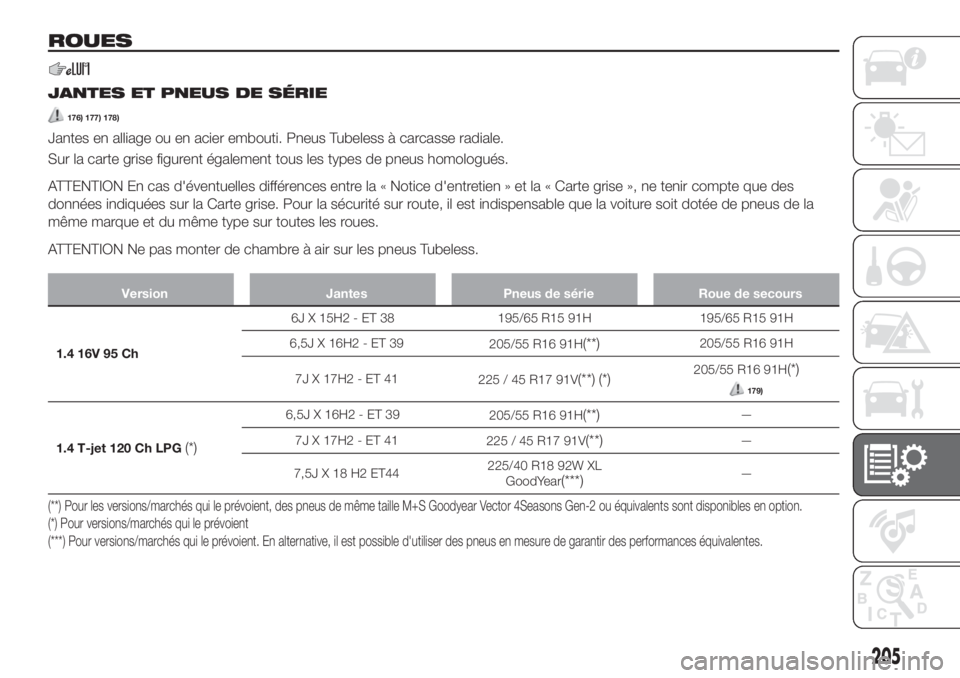

ROUES
JANTES ET PNEUS DE SÉRIE
176) 177) 178)
Jantes en alliage ou en acier embouti. Pneus Tubeless à carcasse radiale.
Sur la carte grise figurent également tous les types de pneus homologués.
ATTENTION En cas d'éventuelles différences entre la « Notice d'entretien » et la « Carte grise », ne tenir compte que des
données indiquées sur la Carte grise. Pour la sécurité sur route, il est indispensable que la voiture soit dotée de pneus de la
même marque et du même type sur toutes les roues.
ATTENTION Ne pas monter de chambre à air sur les pneus Tubeless.
Version Jantes Pneus de série Roue de secours
1.4 16V 95 Ch6J X 15H2 - ET 38 195/65 R15 91H 195/65 R15 91H
6,5J X 16H2 - ET 39
205/55 R16 91H(**)205/55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
1.4 T-jet 120 Ch LPG(*)
6,5JX16H2-ET39
205/55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(*) Pour versions/marchés qui le prévoient
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
205

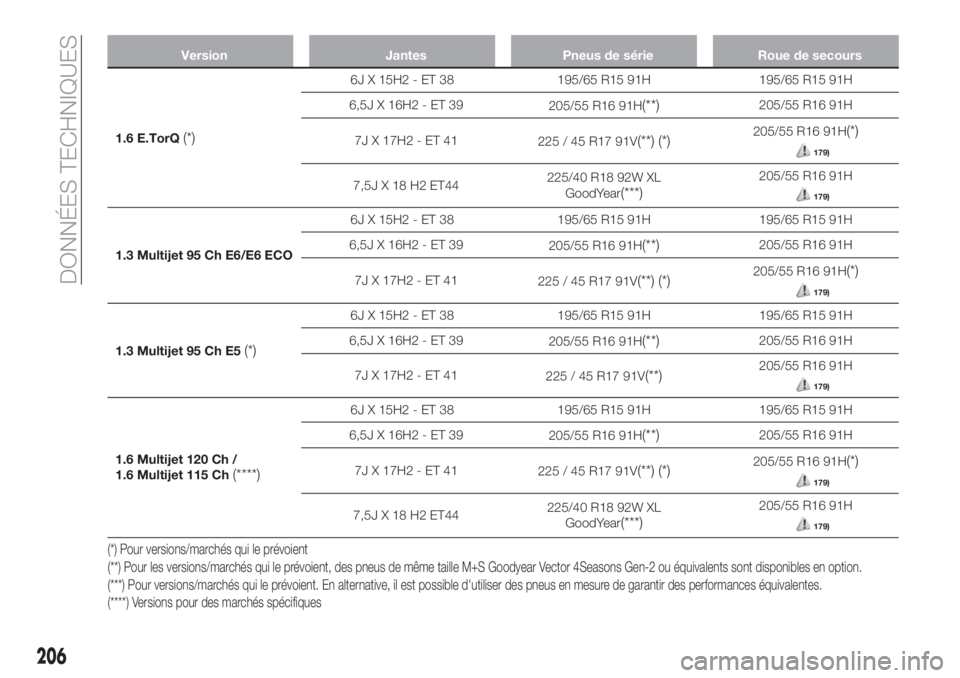

Version Jantes Pneus de série Roue de secours
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2-ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95 Ch E6/E6 ECO6J X 15H2 - ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2-ET39
205/55 R16 91H(**)205/55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
1.3 Multijet 95 Ch E5(*)
6J X 15H2 - ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2-ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205/55 R16 91H
179)
1.6 Multijet 120 Ch /
1.6 Multijet 115 Ch(****)
6J X 15H2 - ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2-ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(*) Pour versions/marchés qui le prévoient
(**) Pour les versions/marchés qui le prévoient, des pneus de même taille M+S Goodyear Vector 4Seasons Gen-2 ou équivalents sont disponibles en option.
(***) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
(****) Versions pour des marchés spécifiques
206
DONNÉES TECHNIQUES

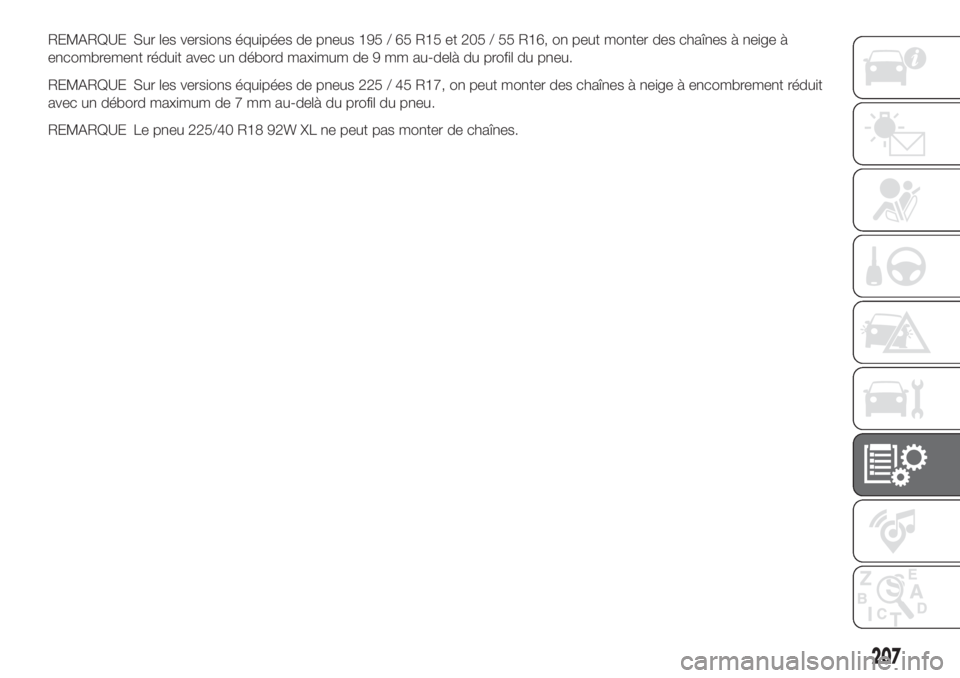

REMARQUE Sur les versions équipées de pneus 195 / 65 R15 et 205 / 55 R16, on peut monter des chaînes à neige à
encombrement réduit avec un débord maximum de 9 mm au-delà du profil du pneu.
REMARQUE Sur les versions équipées de pneus 225 / 45 R17, on peut monter des chaînes à neige à encombrement réduit
avec un débord maximum de 7 mm au-delà du profil du pneu.
REMARQUE Le pneu 225/40 R18 92W XL ne peut pas monter de chaînes.
207

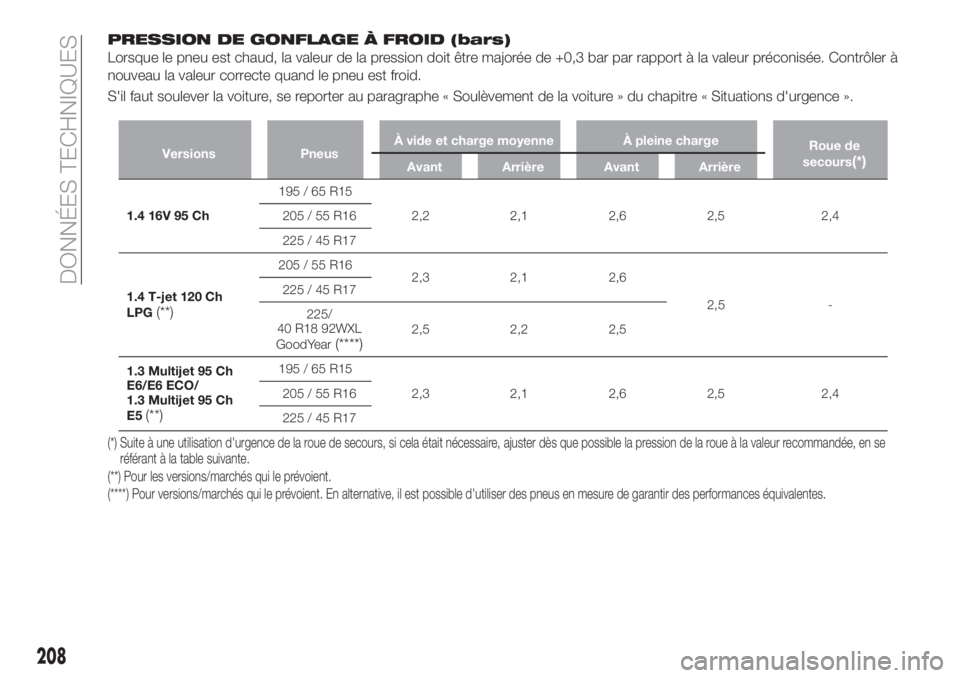

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte quand le pneu est froid.
S'il faut soulever la voiture, se reporter au paragraphe « Soulèvement de la voiture » du chapitre « Situations d'urgence ».
Versions PneusÀ vide et charge moyenne À pleine charge
Roue de
secours(*)Avant Arrière Avant Arrière
1.4 16V 95 Ch195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 Ch
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 Ch
E6/E6 ECO/
1.3 Multijet 95 Ch
E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Suite à une utilisation d'urgence de la roue de secours, si cela était nécessaire, ajuster dès que possible la pression de la roue à la valeur recommandée, en se
référant à la table suivante.
(**) Pour les versions/marchés qui le prévoient.
(****) Pour versions/marchés qui le prévoient. En alternative, il est possible d'utiliser des pneus en mesure de garantir des performances équivalentes.
208
