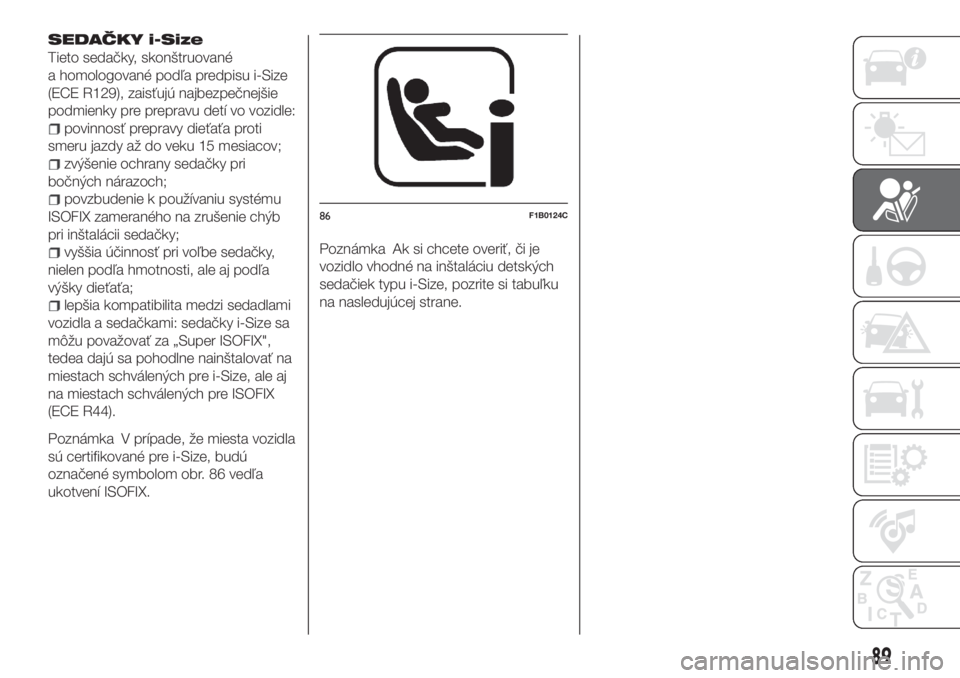

SEDAČKY i-Size
Tieto sedačky, skonštruované
a homologované podľa predpisu i-Size
(ECE R129), zaisťujú najbezpečnejšie
podmienky pre prepravu detí vo vozidle:
povinnosť prepravy dieťaťa proti
smeru jazdy až do veku 15 mesiacov;
zvýšenie ochrany sedačky pri
bočných nárazoch;
povzbudenie k používaniu systému
ISOFIX zameraného na zrušenie chýb
pri inštalácii sedačky;
vyššia účinnosť pri voľbe sedačky,
nielen podľa hmotnosti, ale aj podľa
výšky dieťaťa;
lepšia kompatibilita medzi sedadlami
vozidla a sedačkami: sedačky i-Size sa
môžu považovať za „Super ISOFIX",
tedea dajú sa pohodlne nainštalovať na
miestach schválených pre i-Size, ale aj
na miestach schválených pre ISOFIX
(ECE R44).
Poznámka V prípade, že miesta vozidla
sú certifikované pre i-Size, budú
označené symbolom obr. 86 vedľa
ukotvení ISOFIX.Poznámka Ak si chcete overiť, či je
vozidlo vhodné na inštaláciu detských
sedačiek typu i-Size, pozrite si tabuľku
na nasledujúcej strane.
86F1B0124C
89

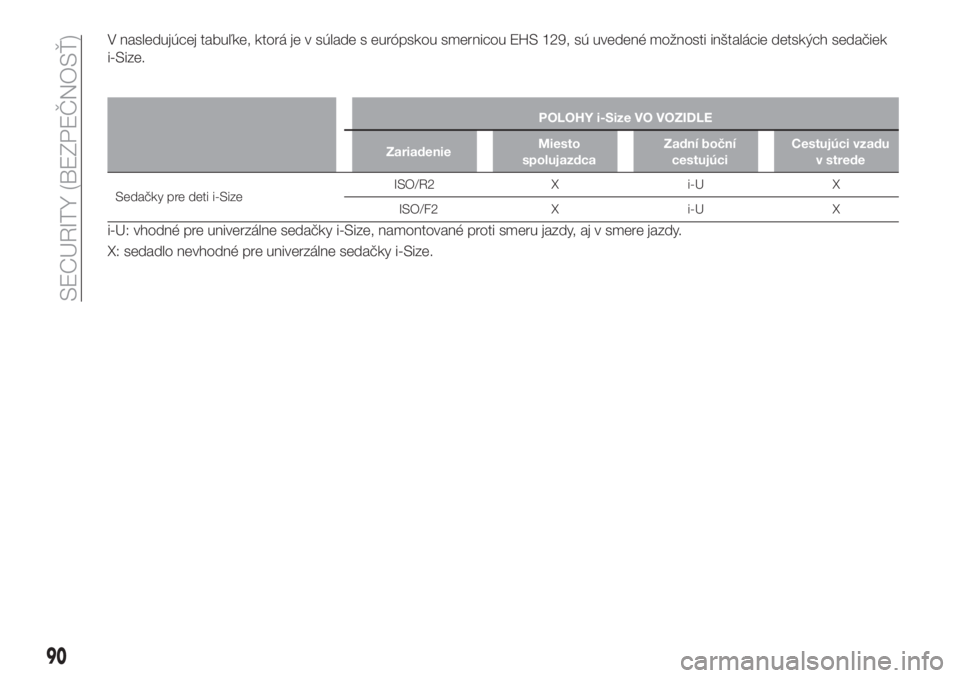

V nasledujúcej tabuľke, ktorá je v súlade s európskou smernicou EHS 129, sú uvedené možnosti inštalácie detských sedačiek
i-Size.
POLOHY i-Size VO VOZIDLE
ZariadenieMiesto
spolujazdcaZadní boční
cestujúciCestujúci vzadu
v strede
Sedačky pre deti i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: vhodné pre univerzálne sedačky i-Size, namontované proti smeru jazdy, aj v smere jazdy.
X: sedadlo nevhodné pre univerzálne sedačky i-Size.
90
SECURITY (BEZPEČNOSŤ)

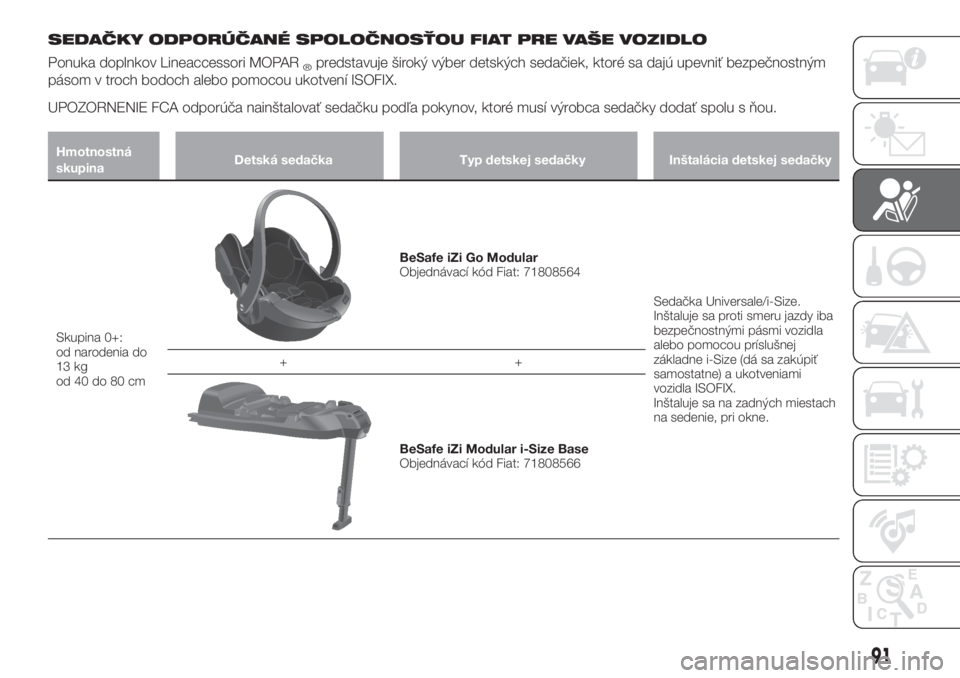

SEDAČKY ODPORÚČANÉ SPOLOČNOSŤOU FIAT PRE VAŠE VOZIDLO
Ponuka doplnkov Lineaccessori MOPAR®predstavuje široký výber detských sedačiek, ktoré sa dajú upevniť bezpečnostným
pásom v troch bodoch alebo pomocou ukotvení ISOFIX.
UPOZORNENIE FCA odporúča nainštalovať sedačku podľa pokynov, ktoré musí výrobca sedačky dodať spolu s ňou.
Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 0+:
od narodenia do
13 kg
od 40 do 80 cm
BeSafe iZi Go Modular
Objednávací kód Fiat: 71808564
Sedačka Universale/i-Size.
Inštaluje sa proti smeru jazdy iba
bezpečnostnými pásmi vozidla
alebo pomocou príslušnej
základne i-Size (dá sa zakúpiť
samostatne) a ukotveniami
vozidla ISOFIX.
Inštaluje sa na zadných miestach
na sedenie, pri okne. ++
BeSafe iZi Modular i-Size Base
Objednávací kód Fiat: 71808566
91

Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 0+/1:
od9do18kg
od 67 do 105 cm
BeSafe iZi Modular i-Size
Objednávací kód Fiat: 71808565
Schválená sedačka i-Size.
Musísa nainštalovať na vozidle
spolu so základňou iZi Modular
i-Size Base (dá sa zakúpiť
samostatne). Môže sa
nainštalovať v smere jazdy aj
proti smeru jazdy (pozrite si
príručku sedačky). ++
BeSafe iZi Modular i-Size Base
Objednávací kód Fiat: 71808566
Skupina 2:
od 15 do 25 kg
od 95 do 135 cm
Britax Römer KidFix XP
(pre verzie/trhy, kde je k dispozícii)
Objednávací kód Fiat: 71807984Inštaluje sa v smere jazdy,
pomocou trojbodového
bezpečnostného pásu
a prípadne pomocou ukotvení
ISOFIX vozidla.
Fiat odporúča inštaláciu
použitím kotviacich bodov
ISOFIX vo vozidle.
Inštaluje sa na zadných miestach
na sedenie, pri okne.
Fiat odporúča pre deti do výšky
135 cmvždypoužívať operadlo.
92
SECURITY (BEZPEČNOSŤ)

Hmotnostná
skupinaDetská sedačka Typ detskej sedačky Inštalácia detskej sedačky
Skupina 3:
od 22 do 36 kg
od 136 do
150 cmBritax Römer KidFix XP
(pre verzie/trhy, kde je k dispozícii)
Objednávací kód Fiat: 71807984Inštaluje sa v smere jazdy,
pomocou trojbodového
bezpečnostného pásu
a prípadne pomocou ukotvení
ISOFIX vozidla.
Fiat odporúča inštaláciu
použitím kotviacich bodov
ISOFIX vo vozidle.
Inštaluje sa na zadných miestach
na sedenie, pri okne.
93

Hlavné upozornenia, ktoré treba
dodržiavať pri bezpečnej preprave
detí
Detské sedačky umiestnite na zadné
sedadlo vzhľadom na to, že toto
sedadlo je v prípade nárazu viac
chránené.
Sedačku nechávajte orientovanú
proti smeru jazdy čo najdlhšie, pokiaľ je
to možné, do veku 3-4 rokov dieťaťa.
Ak vypnete predný airbag na strane
spolujazdca (kde je k dispozícii), vždy
pomocou rozsvietenia kontrolky na
paneli nástrojov skontrolujte, či bolo
vypnutie úspešné.
Dôsledne dodržiavajte pokyny
dodané so samotnou sedačkou.
Uchovajte ich vo vozidle spolu
s dokladmi a touto príručkou.
Nepoužívajte sedačky, ku ktorým nie je
dodaný návod na použitie.
Každý upevňovací systém je prísne
jednomiestny; neprepravujte nikdy dve
deti súčasne.
Vždy sa uistite, že sa bezpečnostné
pásy neopierajú o krk dieťaťa.
Zapnutie bezpečnostných pásov
vždy skontrolujte ich potiahnutím.
Počas jazdy nedovoľte dieťaťu
premiestňovať sa ani odopnúť
bezpečnostné pásy.
Nedovoľte, aby si dieťa presunulo
priečnu časť bezpečnostného pásu pod
ramená alebo za chrbát.
Neprepravujte nikdy deti ani
novorodencov v náručí. V prípade
nárazu ich nedokáže nikto zadržať.
Ak bolo vozidlo účastníkom
dopravnej nehody, vymeňte detskú
sedačku za novú. V závislosti od typu
inštalovanej sedačky zabezpečte aj
výmenu ukotvení isofix či príslušného
bezpečnostného pásu.
Pre všetky sedačky nainštalované
v smere jazdu vozidla na zadnom
sedadle pri okne, bez ohľadu na
skupinu hmotnosti, do ktorej sedačka
patrí, musí byť nainštalovaná po
odobraní opierky hlavy na zadnom
sedadle, kde bude umiestnená
sedačka. Toto neplatí pre sedačky,
ktorými je len podsedák (bez opierky
chrbta): tieto sedačky musia byť
nainštalované s namontovanou
opierkou hlavy na danom mieste.
UPOZORNENIE Niektoré univerzálne
detské sedačky potrebujú na ich
správnu inštaláciu použitie príslušenstva
(základne), ktoré sa predáva oddelene
od detskej sedačky. FCA preto
odporúča skontrolovať u vášho
predajcu možnosť ich inštalácie
a vyskúšať si inštaláciu požadovanej
autosedačky pred jej zakúpením.
POZOR!
78)VÁŽNE NEBEZPEČENSTVO Ak je
aktívny airbag na strane spolujazdca,
neinštalujte na predné sedadlo spolujazdca
detské sedačky, ktoré sa montujú proti
smeru jazdy. Aktivácia airbagu by v prípade
nárazu mohla prevážanému dieťaťu
spôsobiť smrteľné zranenia bez ohľadu na
silu nárazu. Odporúča sa preto stále
prepravovať deti sediace vo vlastnej
sedačke na zadnom sedadle, nakoľko je
táto pozícia najchránenejšia v prípade
nárazu.
79)Povinnosť vypnúť airbag, pokiaľ sa
nainštaluje detská sedačka obrátená proti
smeru jazdy, je uvedená prostredníctvom
vhodných symbolov na štítku
nachádzajúcom sa na tienidle. Vždy
dodržte príkazy uvedené na tienidle
spolujazdca (pozrite opis v odseku
„Doplnkový ochranný systém (SRS) -
Airbag”).
80)V prípade, že je potrebné prepravovať
dieťa na prednom mieste spolujazdca, so
sedačkou otočenou v protismere jazdy,
predný a bočný airbag spolujazdca (Side
bag) musia byť vypnuté pomocou hlavnej
ponuky systému Connect (pozrite opis
v odseku „Doplnkový ochranný systém
(SRS) - Airbag”) a treba priamo
skontrolovať ich vypnutie pomocou
rozsvietenia kontrolky LED
na prednom
stropnom svetle. Okrem toho treba
nastaviť sedadlo spolujazdca dozadu, aby
sa zabránilo prípadnému kontaktu detskej
sedačky s prístrojovou doskou.
94
SECURITY (BEZPEČNOSŤ)

81)Predné ani zadné sedadlo neposúvajte,
pokiaľ by na ňom bolo nejaké dieťa sediace
alebo umiestnené v detskej sedačke.
82)Nesprávna montáž detskej sedačky
môže spôsobiť neúčinnosť ochranného
systému. V prípade nehody by dieťa mohlo
utrpieť vážne alebo aj smrteľné zranenia.
Pri montáži ochranného systému pre
kojencov a deti prísne dodržiavajte
špecifické pokyny výrobcu.
83)Ak ochranný systém pre deti
nepoužívate, upevnite ho pomocou
bezpečnostného pásu či príslušných
ukotvení ISOFIX alebo ho vyberte z vozidla.
Nenechávajte ho voľne v interiéri vozidla.
Predídete tým zraneniu cestujúcich
v prípade nehody alebo náhleho
zabrzdenia.
84)Po namontovaní detskej sedačky už
sedadlo neposúvajte: pred akýmkoľvek
nastavovaním odoberte sedačku.
85)Vždy sa uistite, že brušná časť
bezpečnostného pásu nie je prevlečená
popod rameno ani poza chrbát dieťaťa.
V prípade nehody bezpečnostný pás
nedokáže zadržať dieťa a bude hroziť riziko
vážnych aj smrteľných úrazov. Dieťa musí
byť vždy pripútané svojím bezpečnostným
pásom.
86)Nepoužívajte to isté spodné ukotvenie
na montáž viac ako jedného ochranného
systému pre deti.
87)Ak sedačka ISOFIX Universale nebude
upevnená pomocou všetkých troch
ukotvení, sedačka nedokáže ochrániť dieťa
správnym spôsobom. V prípade nehody by
dieťa mohlo utrpieť vážne alebo aj smrteľné
zranenia.88)Detskú sedačku montujte len
v stojacom vozidle. Sedačka je správne
ukotvená do pripravených spôn vtedy, keď
zacvaknutie zaručí uchytenie. V každom
prípade dodržiavajte pokyny pre montáž,
demontáž a nastavenie polohy, ktoré
výrobca sedačky musí taktiež dodať.DOPLNKOVÝ
SYSTÉM OCHRANY
(SRS) - AIRBAG
Vozidlo má vo výbave:
predný airbag vodiča;
predný airbag spolujazdca (kde je
k dispozícii);
predné bočné airbagy (kde sú
k dispozícii) na ochranu panvy, hrudníka
a pliec (Side bag) pre vodiča
a spolujazdca;
bočné airbagy (kde sú k dispozícii) na
ochranu hlavy osôb na predných
sedadlách a na zadných bočných
sedadlách (Window bag).
Poloha airbagov vozidla je označená
nápismi „AIR BAG“ v strede volantu, na
prístrojovej doske, na bočnom čalúnení
alebo na nálepke v blízkosti bodu
otvorenia airbagu.
PREDNÉ AIRBAGY
Predné airbagy na strane vodiča a na
strane spolujazdca (kde je vo výbave)
chránia cestujúcich na predných
miestach proti čelným silným a stredne
silným nárazom prostredníctvom
vsunutia vankúša medzi cestujúceho
a volant alebo palubnú dosku.
Neaktivácia airbagov pri iných typoch
nárazov (bočný, zadný, prevrátenie
atď.). (kde je vo výbave) nie je dôkazom
chybného fungovania systému.
95

Predné airbagy na strane vodiča a na
strane spolujazdca (kde je vo výbave)
nenahrádzajú, ale dopĺňajú použitie
bezpečnostných pásov, ktoré sa
odporúča mať stále zapnuté, ako je
ostatne predpísané legislatívou
v Európe a vo väčšine mimoeurópskych
krajín.
Ak v prípade nárazu spolujazdec
nepoužíva bezpečnostný pás, sila
nárazu ho vymrští dopredu a môže prísť
do kontaktu s vankúšom, ktorý je ešte
vo fáze otvárania. V takejto situácii je
ochrana poskytovaná airbagom
obmedzená.
Čelné airbagy sa nemusia aktivovať
v nasledujúcich prípadoch:
čelné nárazy do predmetov, ktoré sú
ľahko deformovateľné a ktoré sa
nedotýkajú čelného povrchu vozidla
(napr. náraz blatníka do zvodidiel);
zakliesnenie vozidla pod ďalšími
vozidlami alebo ochrannými bariérami
(napríklad pod kamiónom alebo
zvodidlami).
Zlyhanie aktivácie vo vyššie opísaných
podmienkach je spôsobené
skutočnosťou, že airbagy by nedokázali
ponúknuť žiadnu doplnkovú ochranu
v porovnaní s bezpečnostnými pásmi
a ich aktivácia by následne spôsobila
problémy.Neaktivácia v takých prípadoch nie je
dôkazom chybného fungovania
systému.
Predné airbagy na strane vodiča a na
strane spolujazdca (kde je vo výbave)
sú navrhnuté a nastavené na lepšiu
ochranu pasažierov na predných
miestach, ktorí zároveň používajú
bezpečnostné pásy. Objem predných
airbagov v okamihu maximálneho
nafúknutia je taký, že vyplní väčšiu časť
priestoru medzi volantom a vodičom
a palubnou doskou a spolujazdcom.
V prípade slabého nárazu (pre ktoré
postačuje zásah pridržania vykonaný
bezpečnostnými pásmi), sa airbagy
neaktivujú.
Z tohto dôvodu je vždy potrebné
používať bezpečnostné pásy, ktoré
v prípade čelnej zrážky okrem iného
zabezpečujú správnu polohu pasažiera.
Čelný airbag vodiča
Skladá sa z vankúša s okamžitým
nafúknutím, ktorý je v príslušnej dutine
nachádzajúcej sa v strede volantu
obr. 87.Čelný airbag na strane spolujazdca
(kde je k dispozícii)
Skladá sa z vankúša s okamžitým
nafúknutím, ktorý je v príslušnej dutine
nachádzajúcej sa v prístrojovej doske
obr. 88, s vankúšom s väčším objemom
oproti tomu vodičovmu.
8706106J0001EM
8806106J0002EM
96
SECURITY (BEZPEČNOSŤ)

Predný airbag na strane
spolujazdca (kde je vo výbave)
a detské sedačky
Sedačky, ktoré sa montujú proti smeru
jazdy, saNIKDYnesmú umiestniť na
predné sedadlo, ak je aktívny airbag
spolujazdca, pretože aktivácia airbagu
pri náraze by mohla spôsobiť smrteľný
úraz prepravovaného dieťaťa.
VŽDYdodržiavajte odporúčania na
štítku nalepenom na tienidle
spolujazdca obr. 89.Vypnutie airbagov na strane
spolujazdca: predný airbag (kde je
vo výbave) a bočný airbag (kde je
vo výbave) na ochranu panvy,
hrudníka a ramena
Ak by bolo nevyhnutné prepravovať
dieťa na prednom sedadle v sedačke
otočenej proti smeru jazdy, musíte
vypnúť predný airbag spolujazdca (kde
je k dispozícii) a bočný predný airbag
(Side bag) (kde je k dispozícii).
Airbag vypnite pomocou Menu na
displeji (pozrite si opis v odseku
„Displej" v kapitole „Oboznámenie sa
s prístrojovým panelom").
V strede prístrojovej dosky obr. 90 je
LED
.
Prepnutím štartovacieho zariadenia do
polohy MAR sa kontrolka LED rozsvieti
na približne 8 sekúnd. Ak by sa
nerozsvietila, obráťte sa na servisnú sieť
Fiat. Počas prvých sekúnd rozsvietenie
LED neindikuje skutočný stav ochrany
spolujazdca, slúži iba na overenie
správneho fungovania. Po teste
trvajúcom niekoľko sekúnd bude LED
indikovať stav ochrany spolujazdca
airbagom.Aktívna ochrana spolujazdca: LED
nesvieti.
Ochrana spolujazdca vypnutá: LED
sa rozsvieti neprerušovane.
Kontrolka by sa mohla rozsvietiť
s rôznou intenzitou, podľa stavu
vozidla. Intenzita by sa mohla meniť
počas samotného cyklu kľúča.
8906106J0003EM
9006106J0006EM
97

Predný airbag na strane spolujazdca (kde je k dispozícii) a detské sedačky:
POZOR
91F1B0129C
98
SECURITY (BEZPEČNOSŤ)
