I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och i
lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Du kan även ringa det universella
gratisnumret för information om
närmaste serviceverkstaden i Fiats
servicenät.VARNINGSLJUS.............140
BYTA LAMPA...............140
BYTE AV SÄKRINGAR.........150
BYTA HJUL................157
FIX&GO AUTOMATIC-SATS.....162
NÖDSTART................164
BRÄNSLELÅSSYSTEM........166
AUTOMATVÄXEL............168
AUTOMATVÄXELLÅDA MED
DUBBEL KOPPLING.........169
BOGSERA BILEN............171
139

VARNINGSLJUS
REGLAGE
Tryck på knappen bild 134 för att sätta
på eller stänga av ljusen.
Med aktiverade nödljus, blinkar
varningslamporna
och.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödinbromsning, tänds
varningsljusen automatiskt och
varningslamporna
ochtänds på
instrumentpanelen.
Lamporna slocknar automatiskt vid en
normal inbromsningen, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
139) 140) 141)
61)
ALLMÄNNA
INSTRUKTIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade.
Ersätt en utbränd glödlampa med en
annan av samma typ och med samma
strömstyrka.
Efter att ha bytt en lampa i
strålkastaren, ska du alltid kontrollera
att den är rätt riktad.
När en lampa inte fungerar, ska du
före ett eventuellt byte, alltid kontrollera
säkringarna. För säkringarnas placering
se avsnittet "Byta säkringar" i detta
kapitel.
OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan ytan
på strålkastarna eller bakljusen imma
igen och/eller kondensdroppar bildas
på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds,
försvinner imman snabbt gradvis från
mitten och progressivt ut mot kanterna.
134P2000021-000-000
140
I NÖDLÄGE

TYPER AV LAMPOR
På bilen finns följande typer av lampor installerade:
Lampor helt av glas (typ 1): de är tryckmonterade. Dra rakt ut för att
ta bort lampan.
Lampor med bajonettfattning (typ 2): för att dra ut dem från
lamphållaren, tryck på glödlampan och vrid den moturs och avlägsna
den sedan.
Halogena lampor (typ 3): för att ta ut lampan, dra i kontaktdonet.
Halogena lampor (typ 4): för att ta ut lampan, vrid den moturs.
Lampor med Xenon-gasurladdning (typ 5):
(berörda versioner och marknader)
kontakta Fiats servicenät för att ta ut lampan.
141

Lampor Typ Effekt Referens figur
Varselljus (D.R.L.) (versioner med polyelliptiska strålkastare) LED – –
Positionsljus fram/Varselljus (D.R.L.) (versioner med
dubbelparaboliska strålkastare)H15 15W 4
Helljus (versioner med polyelliptiska strålkastare) H7 55 W 3
Helljus (versioner med dubbelparaboliska strålkastare) H15 55 W 4
Halvljus H7 55 W 3
Helljus/halvljus (med xenon-gasurladdning)
(berörda versioner och marknader)D5S 25W 5
Körriktningsvisare fram PY21W 21W 2
Körriktningsvisare på sidorna WY5W 5 W 1
Nummerplåt W5W 5 W 1
Bakre positionsljus/stoppljus P21W 21W 2
Körriktningsvisare bak PY21W 21W 2
Backljus W16W 16W 1
Tredje stoppljuset LED – –
Dimstrålkastare H11 55 W 4
Dimbakljus W16W 16W 1
Belysningsenhet fram C5W 5 W 1
Främre takbelysning (solskydd) C5W 5 W 1
Belysning bak C5W 6W 1
Belysning i bagageutrymme W5W 5 W 1
Belysning i förvaringsutrymmet W5W 5 W 1
142
I NÖDLÄGE

BYTA EN YTTRE LAMPA
Versioner försedda med
polyelliptiska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus
4. Varselljus (D.R.L.)
5. Körriktningsvisare (blinkers)Halvljus
För att byta lampa 1bild 135 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 1
bild 136.
Koppla ifrån det elektriska
kontaktdonet, frigör sedan låsklämman.
Byta lampa 2.
Återanslut den elektriska kontakten
och anslut enheten med lampa och
kontaktdon i sätet.
Sätt tillbaka låsklämman och försäkra
dig om att den sitter fast ordentligt.
sätt tillbaka gummiproppen 1.
Helljus
För att byta lampa 3 bild 135 gör man
så här:
Arbeta inifrån motorrummet för att ta
bort skyddspluggen av gummi 2
bild 137.
Dra ut lampenheten/kontaktdonet.
Koppla ifrån det elektroniska
kontaktdonet 3 och byt ut lampan 4.
Sätt tillbaka den elektrisk enheten
med lampa och elkontakt i huset och
försäkra dig om att låsa den på rätt
sätt.
Körriktningsvisare fram
För att byta lampa 5 bild 135 gör man
så här:
rotera lampaggregatet-hållaren
1bild 138 moturs i ett kvarts varv och
dra ut hela enheten
Byt ut lampan 2 genom att trycka lätt
på den (i axelled) och vrid den samtidigt
moturs (bajonettmontering).
Sätt tillbaka lampan och lamphållaren
i sätet, vrid sedan grupp 2 medurs och
kontrollera att den blockeras.
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
143

Främre dimljus
För att byta lampa 2 bild 135 gör man
så här:
Styr hjulen inåt.
Skruva loss skruven 1 bild 139 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2.
Rotera lampaggregatet-hållaren
3 moturs i ett kvarts varv och dra ut
hela enheten.
Koppla ifrån den elektriska kontakten
och byt sedan ut hela lampaggregatet.
Återanslut det elektriska
kontaktdonet till den nya
lampenheten/lamphållaren.
Sätt tillbaka lampenheten i
motsvarandesäte genom att vrida den
medurs och försäkra dig om att den blir
korrekt blockerad.
Återmontera slutligen
inspektionsluckan 1.
Varselljus (D.R.L.)
Lamporna i varselljusen 4 bild 135 är
lysdioder för en ökad livslängd. De ska
därför inte bytas ut. Om du upptäcker
något fel, kontakta Fiats servicenätverk.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
Tryck på lamplinsen 1 bild 140 i
pilens riktning för att komprimera den
inre klämman och dra sedan enheten
utåt; det rekommenderas att vara
mycket försiktig för att undvika risken
att skada karosslacken.
Vrid lamphållaren 2 moturs, ta bort
lampan 3 och byt ut den.
Sätt tillbaka lamphållaren2iden
genomskinliga kåpan 1 och vrid den
medurs.
Montera tillbaka enheten och se till
att den invändiga spärrfjädern låser sig
ordentligt.Versioner försedda med
dubbelparaboliska strålkastare
Placering av de främre lamporna
1. Halvljus
2. Dimstrålkastare
3. Helljus/Varselljus (D.R.L.)/ Positioner
4. Körriktningsvisare.
138P2000185
139P2000135
140P1030251-000-000
14108026J0002EM
144
I NÖDLÄGE

Helljus/Varselljus (D.R.L.)/
Positioner
För att byta lampa 3 bild 141 gör man
så här:
arbeta inifrån motorrummet för att ta
bort gummiproppen 1 bild 142;
rotera lampaggregatet-hållaren
moturs och dra ut det;
koppla ifrån den elektriska kontakten
och byt ut lampaggregatet-hållaren 2;
anslut den elektriska kontakten till
det nya aggregatet;
sätt i lampenheten i sätet och vrid
den medurs. Försäkra dig om att den
blockeras riktigt;
sätt tillbaka gummiproppen 1.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Halvljus
Höger strålkastare
För att byta lampa 1 bild 141 gör man
så här:
styr hjulen helt inåt;
tryck på flikarna som visas i figuren
bild 143 och ta bort dörren;
ta bort gummiproppen;
lossa elkontakten;
ta bort glödlampan genom att lossa
den från låsklämmorna;
byt ut den nya lampan och utför
proceduren i omvänd ordning i
förhållande till beskrivningen ovan.
Vänster strålkastare
arbeta inifrån motorrummet för att ta
bort gummiproppen på halvljusets 1
bild 141 lampa;
ta bort glödlampan genom att lossa
den från låsklämmorna;
koppla ifrån det elektroniskakontaktdonet och byt ut lampan 1
bild 141;
anslut den elektriska kontakten till
den nya lampan;
sätt tillbaka aggregatet i sätet;
sätt tillbaka gummiproppen.
OBSERVERA! Utför lampbytet endast
med avstängd motor. Försäkra dig
dessutom om att motorn är kall för att
undvika faran för brännskador.
Körriktningsvisare fram
För att byta lampa 4 bild 141 gör man
så här:
rotera lampaggregatet-hållaren
moturs;
byt ut glödlampan med
bajonettfattning;
sätt sedan in lampenheten och
lamphållaren i sätet och vrid den
medurs. Försäkra dig om att den
blockeras riktigt.
Dimljus
För att byta lamporna gör man så här:
styr hjulen helt inåt;
skruva loss skruvarna 1 bild 139 med
skruvmejseln som ingår och ta bort
inspektionsluckan 2;
vrid lampenheten och lamphållaren 1
bild 144 moturs och dra ut den;
14208026J0025EM
14308026J0004EM
145

lossa elkontakten;
återanslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
återmontera inspektionsluckan.
Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 145 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren3iden
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.Placering av de bakre lamporna
1. Positioner
2. Positionsljus/Stoppljus
3. Körriktningsvisare
4. Backljus
Belysningsenhet på bakdörren
Positions- och backljus
Gör så här för att byta en eller flera
lampor:
Öppna bakluckan och använd
skruvmejseln som ingår för att avlägsna
inspektionsluckan 1 bild 147 som har
tryckmonterats.
14408026J0016EM14508026J0005EM
146P1030154-000-000
146
I NÖDLÄGE

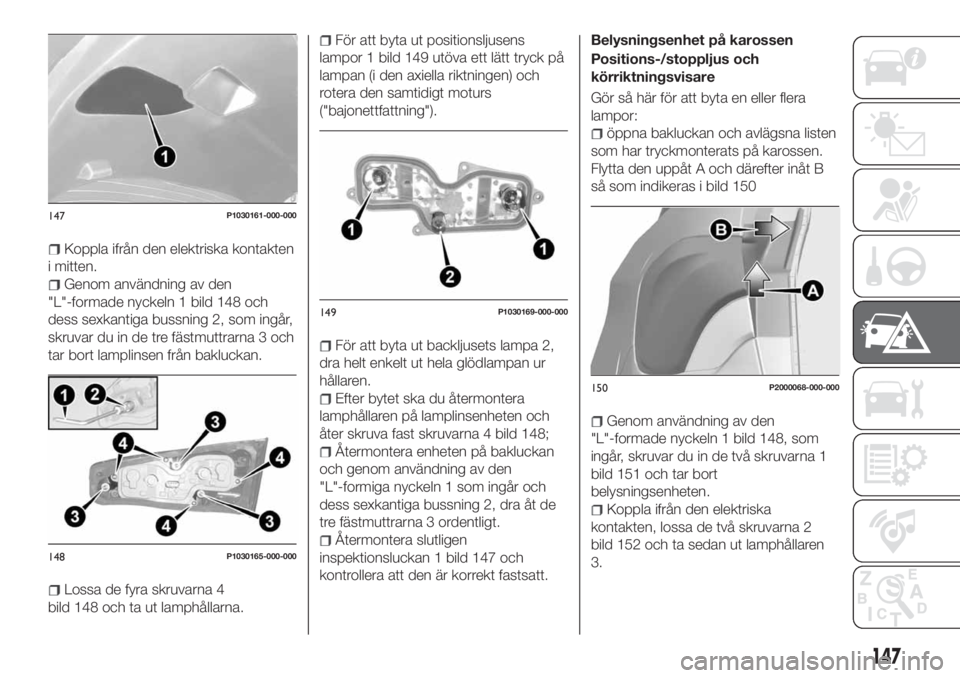

Koppla ifrån den elektriska kontakten
i mitten.
Genom användning av den
"L"-formade nyckeln 1 bild 148 och
dess sexkantiga bussning 2, som ingår,
skruvar du in de tre fästmuttrarna 3 och
tar bort lamplinsen från bakluckan.
Lossa de fyra skruvarna 4
bild 148 och ta ut lamphållarna.
För att byta ut positionsljusens
lampor 1 bild 149 utöva ett lätt tryck på
lampan (i den axiella riktningen) och
rotera den samtidigt moturs
("bajonettfattning").
För att byta ut backljusets lampa 2,
dra helt enkelt ut hela glödlampan ur
hållaren.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 4 bild 148;
Återmontera enheten på bakluckan
och genom användning av den
"L"-formiga nyckeln 1 som ingår och
dess sexkantiga bussning 2, dra åt de
tre fästmuttrarna 3 ordentligt.
Återmontera slutligen
inspektionsluckan 1 bild 147 och
kontrollera att den är korrekt fastsatt.Belysningsenhet på karossen
Positions-/stoppljus och
körriktningsvisare
Gör så här för att byta en eller flera
lampor:
öppna bakluckan och avlägsna listen
som har tryckmonterats på karossen.
Flytta den uppåt A och därefter inåt B
så som indikeras i bild 150
Genom användning av den
"L"-formade nyckeln 1 bild 148, som
ingår, skruvar du in de två skruvarna 1
bild 151 och tar bort
belysningsenheten.
Koppla ifrån den elektriska
kontakten, lossa de två skruvarna 2
bild 152 och ta sedan ut lamphållaren
3.
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
147

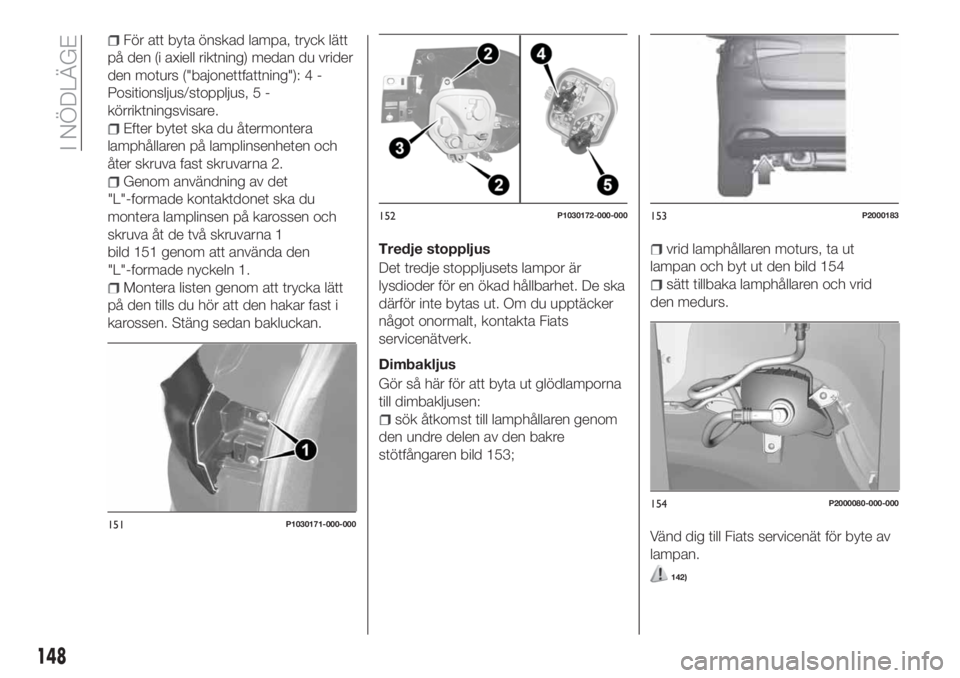

För att byta önskad lampa, tryck lätt
på den (i axiell riktning) medan du vrider
den moturs ("bajonettfattning"): 4 -
Positionsljus/stoppljus, 5 -
körriktningsvisare.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 2.
Genom användning av det
"L"-formade kontaktdonet ska du
montera lamplinsen på karossen och
skruva åt de två skruvarna 1
bild 151 genom att använda den
"L"-formade nyckeln 1.
Montera listen genom att trycka lätt
på den tills du hör att den hakar fast i
karossen. Stäng sedan bakluckan.Tredje stoppljus
Det tredje stoppljusets lampor är
lysdioder för en ökad hållbarhet. De ska
därför inte bytas ut. Om du upptäcker
något onormalt, kontakta Fiats
servicenätverk.
Dimbakljus
Gör så här för att byta ut glödlamporna
till dimbakljusen:
sök åtkomst till lamphållaren genom
den undre delen av den bakre
stötfångaren bild 153;
vrid lamphållaren moturs, ta ut
lampan och byt ut den bild 154
sätt tillbaka lamphållaren och vrid
den medurs.
Vänd dig till Fiats servicenät för byte av
lampan.
142)
151P1030171-000-000
152P1030172-000-000153P2000183
154P2000080-000-000
148
I NÖDLÄGE
