FIAT TIPO 5DOORS STATION WAGON 2018 Drift- och underhållshandbok (in Swedish)

15)Placera inga föremål på sätet eller på
ryggstödet som kan skapa isolering från
värmen, som en filt eller en kudde. Detta
kan leda till överhettning av sätesvärmaren.
Om man sätter sig på ett överhettat säte,
kan allvarliga brännskador uppstå på grund
av ökningen av sätets yttemperatur.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
NACKSTÖD
16)
FRÄMRE HUVUDSTÖD
Reglering
De kan höjdregleras i fyra fördefinierade
positioner (helt upplyfta/två
mellanlägen/helt nedsänkta).
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
Reglering nedåt: tryck på knappen 1
bild 21 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
luta sätets ryggstöd (för att undvika
störningar med taket);
tryck på båda knapparna 1 och 2
bild 21 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
BAKRE HUVUDSTÖD
Reglering
I baksätet finns det två justerbara
huvudstöd på sidorna och ett mittre
stöd (i förekommande fall) som kan
höjdregleras i tre fördefinierade
positioner (helt upplyfta/mittläge/helt
nedsänkta)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Det är inte tillåtet att sitta i baksätet på
platser med huvudstödet i oanvänt läge
(helt nedfällt).
På vissa versioner påminner dekalen
som visas i bild 22 användaren som
sitter i baksätet att justera huvudstödet
2104076J0001EM
2204076J0002EM
19

korrekt genom att lyfta upp det i en av
de förinställda positionerna.
OBSERVERA! Om huvudstöden inte
används ska de ställas i viloläge, dvs.
helt nedsänkt läge, för att ge föraren
maximal sikt.
Reglering nedåt: tryck på knappen 1
bild 23 och sänk huvudstödet.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd. Alla huvudstöd som
eventuellt har tagits bort måste omplaceras
korrekt för att skydda passagerarna vid en
krock. Följ instruktionerna ovan.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både i höjdläge
och på djupet.
För att ändra inställningen ska du föra
spaken 1 bild 24 nedåt till läge B. Ställ
sedan in ratten i lämplig position och
blockera den genom att föra spaken
1 till läge A.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.18)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
23P20000009-000-00024P2000087-000-000
20
LÄR KÄNNA DIN BIL

BACKSPEGLAR
INVÄNDIG SPEGEL
Manuell reglering
Manövrera spaken 1 bild 25 för att
ställa in backspegeln på ett av sina två
lägen: normal eller halvljus.
Elektrokromatisk backspegel
(om tillgänglig)
Den elektrokromatiska spegeln kan
automatiskt ändra den egna
reflektionsförmågan för att undvika att
blända föraren bild 26.
Den elektrokromatiska spegeln är
försedd med en ON/OFF-knapp för att
aktivera/inaktivera den
elektrokromatiska
antibländningsfunktionen.När man lägger i backväxeln, anpassar
sig backspegelns färgnyans alltid till
dagsljuset.
YTTERBACKSPEGLAR
19)
Elinställning
Speglarna kan justeras endast när
tändningsnyckeln står på MAR och i
cirka 3 minuter efter att ha ställt den på
STOP (eller med uttagen nyckel).
När du öppnar en av framdörrarna,
inaktiveras denna funktion.
För att ställa in den gör man så här:
välj den spegel som ska ställas in
(vänster eller höger) med brytaren 1
bild 27;
ställ in backspegeln genom att flytta
strömbrytaren 2 bild 27 i de fyra
riktningarna.Manuell infällning
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A till
läget B bild 28.
2504106J0001EM
2604106J0002EM2704106J0003EM
2804106J0004EM
21

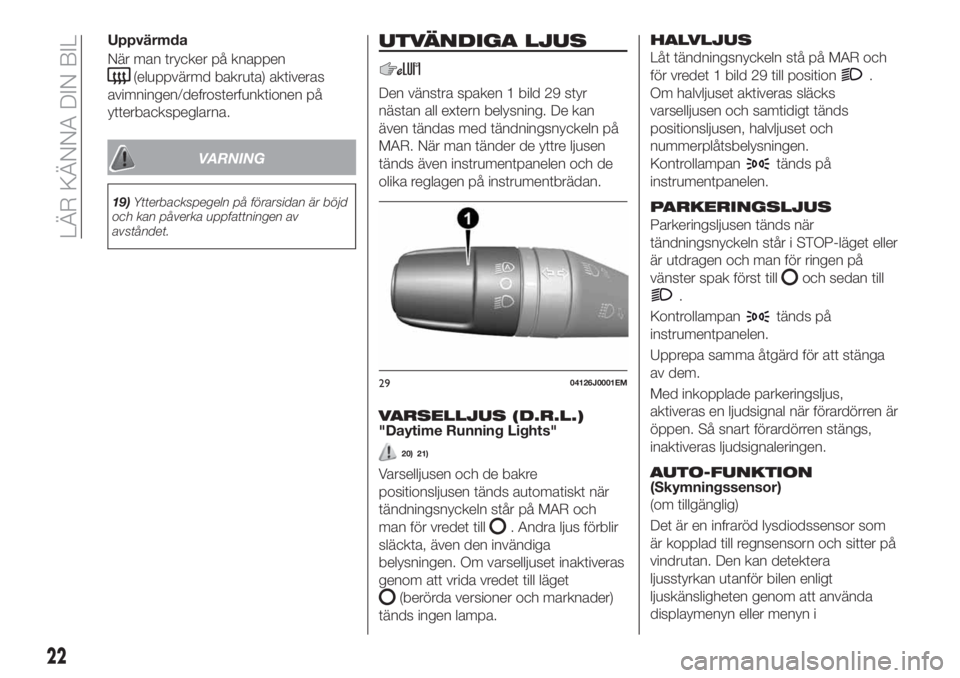

Uppvärmda
När man trycker på knappen
(eluppvärmd bakruta) aktiveras
avimningen/defrosterfunktionen på
ytterbackspeglarna.
VARNING
19)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
UTVÄNDIGA LJUS
Den vänstra spaken 1 bild 29 styr
nästan all extern belysning. De kan
även tändas med tändningsnyckeln på
MAR. När man tänder de yttre ljusen
tänds även instrumentpanelen och de
olika reglagen på instrumentbrädan.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
20) 21)
Varselljusen och de bakre
positionsljusen tänds automatiskt när
tändningsnyckeln står på MAR och
man för vredet till
. Andra ljus förblir
släckta, även den invändiga
belysningen. Om varselljuset inaktiveras
genom att vrida vredet till läget
(berörda versioner och marknader)
tänds ingen lampa.
HALVLJUS
Låt tändningsnyckeln stå på MAR och
för vredet 1 bild 29 till position
.
Om halvljuset aktiveras släcks
varselljusen och samtidigt tänds
positionsljusen, halvljuset och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
PARKERINGSLJUS
Parkeringsljusen tänds när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för ringen på
vänster spak först till
och sedan till
.
Kontrollampan
tänds på
instrumentpanelen.
Upprepa samma åtgärd för att stänga
av dem.
Med inkopplade parkeringsljus,
aktiveras en ljudsignal när förardörren är
öppen. Så snart förardörren stängs,
inaktiveras ljudsignaleringen.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i
2904126J0001EM
22
LÄR KÄNNA DIN BIL

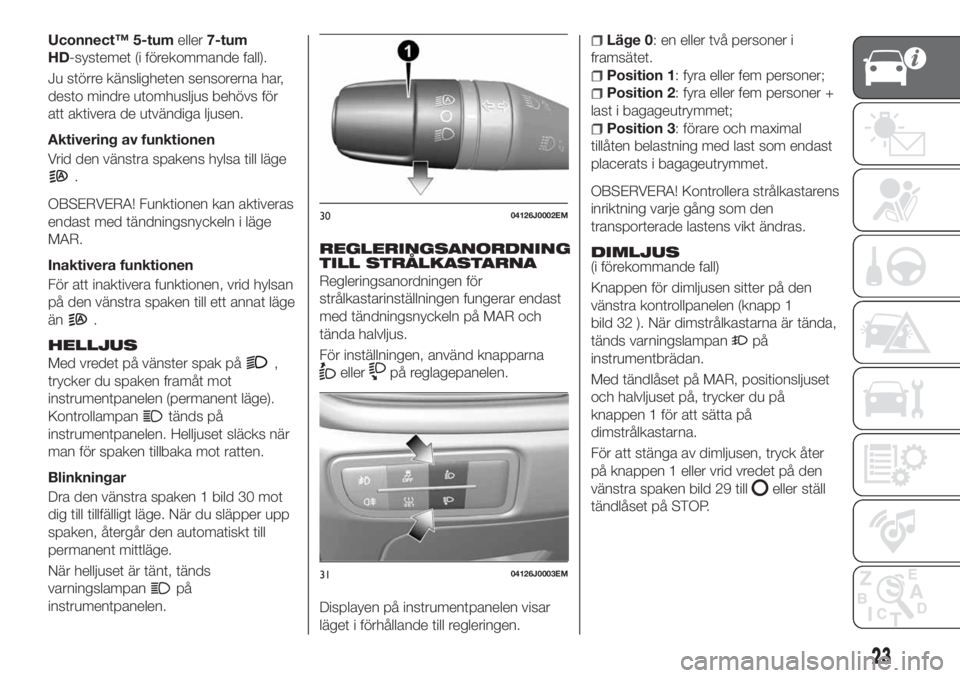

Uconnect™ 5-tumeller7-tum
HD-systemet (i förekommande fall).
Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
OBSERVERA! Funktionen kan aktiveras
endast med tändningsnyckeln i läge
MAR.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 30 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
REGLERINGSANORDNING
TILL STRÅLKASTARNA
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
DIMLJUS
(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 32 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 29 till
eller ställ
tändlåset på STOP.
3004126J0002EM
3104126J0003EM
23

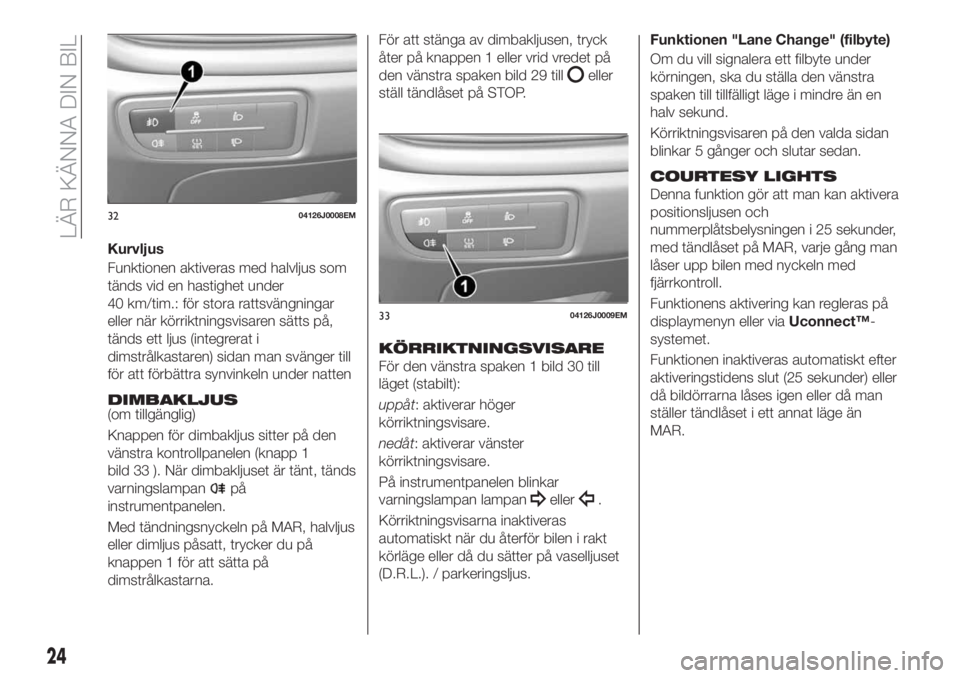

Kurvljus
Funktionen aktiveras med halvljus som
tänds vid en hastighet under
40 km/tim.: för stora rattsvängningar
eller när körriktningsvisaren sätts på,
tänds ett ljus (integrerat i
dimstrålkastaren) sidan man svänger till
för att förbättra synvinkeln under natten
DIMBAKLJUS(om tillgänglig)
Knappen för dimbakljus sitter på den
vänstra kontrollpanelen (knapp 1
bild 33 ). När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
Med tändningsnyckeln på MAR, halvljus
eller dimljus påsatt, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.För att stänga av dimbakljusen, tryck
åter på knappen 1 eller vrid vredet på
den vänstra spaken bild 29 till
eller
ställ tändlåset på STOP.
KÖRRIKTNINGSVISARE
För den vänstra spaken 1 bild 30 till
läget (stabilt):
uppåt: aktiverar höger
körriktningsvisare.
nedåt: aktiverar vänster
körriktningsvisare.
På instrumentpanelen blinkar
varningslampan lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när du återför bilen i rakt
körläge eller då du sätter på vaselljuset
(D.R.L.). / parkeringsljus.Funktionen "Lane Change" (filbyte)
Om du vill signalera ett filbyte under
körningen, ska du ställa den vänstra
spaken till tillfälligt läge i mindre än en
halv sekund.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
COURTESY LIGHTS
Denna funktion gör att man kan aktivera
positionsljusen och
nummerplåtsbelysningen i 25 sekunder,
med tändlåset på MAR, varje gång man
låser upp bilen med nyckeln med
fjärrkontroll.
Funktionens aktivering kan regleras på
displaymenyn eller viaUconnect™-
systemet.
Funktionen inaktiveras automatiskt efter
aktiveringstidens slut (25 sekunder) eller
då bildörrarna låses igen eller då man
ställer tändlåset i ett annat läge än
MAR.
3204126J0008EM
3304126J0009EM
24
LÄR KÄNNA DIN BIL

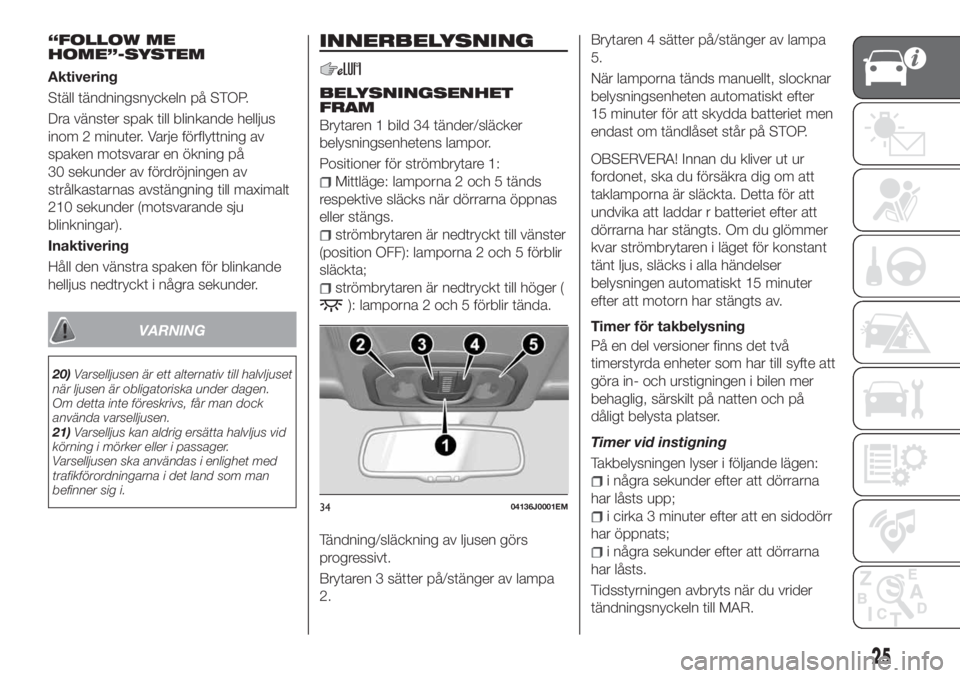

“FOLLOW ME
HOME”-SYSTEM
Aktivering
Ställ tändningsnyckeln på STOP.
Dra vänster spak till blinkande helljus
inom 2 minuter. Varje förflyttning av
spaken motsvarar en ökning på
30 sekunder av fördröjningen av
strålkastarnas avstängning till maximalt
210 sekunder (motsvarande sju
blinkningar).
Inaktivering
Håll den vänstra spaken för blinkande
helljus nedtryckt i några sekunder.
VARNING
20)Varselljusen är ett alternativ till halvljuset
när ljusen är obligatoriska under dagen.
Om detta inte föreskrivs, får man dock
använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i.
INNERBELYSNING
BELYSNINGSENHET
FRAM
Brytaren 1 bild 34 tänder/släcker
belysningsenhetens lampor.
Positioner för strömbrytare 1:
Mittläge: lamporna 2 och 5 tänds
respektive släcks när dörrarna öppnas
eller stängs.
strömbrytaren är nedtryckt till vänster
(position OFF): lamporna 2 och 5 förblir
släckta;
strömbrytaren är nedtryckt till höger (
): lamporna 2 och 5 förblir tända.
Tändning/släckning av ljusen görs
progressivt.
Brytaren 3 sätter på/stänger av lampa
2.Brytaren 4 sätter på/stänger av lampa
5.
När lamporna tänds manuellt, slocknar
belysningsenheten automatiskt efter
15 minuter för att skydda batteriet men
endast om tändlåset står på STOP.
OBSERVERA! Innan du kliver ut ur
fordonet, ska du försäkra dig om att
taklamporna är släckta. Detta för att
undvika att laddar r batteriet efter att
dörrarna har stängts. Om du glömmer
kvar strömbrytaren i läget för konstant
tänt ljus, släcks i alla händelser
belysningen automatiskt 15 minuter
efter att motorn har stängts av.
Timer för takbelysning
På en del versioner finns det två
timerstyrda enheter som har till syfte att
göra in- och urstigningen i bilen mer
behaglig, särskilt på natten och på
dåligt belysta platser.
Timer vid instigning
Takbelysningen lyser i följande lägen:
i några sekunder efter att dörrarna
har låsts upp;
i cirka 3 minuter efter att en sidodörr
har öppnats;
i några sekunder efter att dörrarna
har låsts.
Tidsstyrningen avbryts när du vrider
tändningsnyckeln till MAR.
3404136J0001EM
25

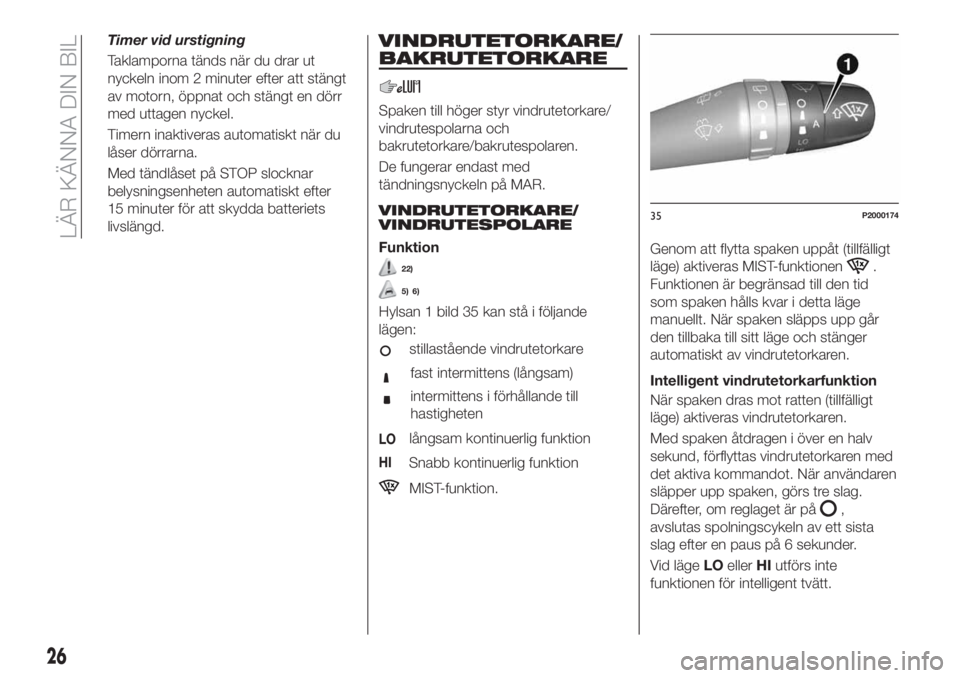

Timer vid urstigning
Taklamporna tänds när du drar ut
nyckeln inom 2 minuter efter att stängt
av motorn, öppnat och stängt en dörr
med uttagen nyckel.
Timern inaktiveras automatiskt när du
låser dörrarna.
Med tändlåset på STOP slocknar
belysningsenheten automatiskt efter
15 minuter för att skydda batteriets
livslängd.VINDRUTETORKARE/
BAKRUTETORKARE
Spaken till höger styr vindrutetorkare/
vindrutespolarna och
bakrutetorkare/bakrutespolaren.
De fungerar endast med
tändningsnyckeln på MAR.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktion
22)
5) 6)
Hylsan 1 bild 35 kan stå i följande
lägen:
stillastående vindrutetorkare
fast intermittens (långsam)
intermittens i förhållande till
hastigheten
LOlångsam kontinuerlig funktion
HISnabb kontinuerlig funktion
MIST-funktion.
Genom att flytta spaken uppåt (tillfälligt
läge) aktiveras MIST-funktionen
.
Funktionen är begränsad till den tid
som spaken hålls kvar i detta läge
manuellt. När spaken släpps upp går
den tillbaka till sitt läge och stänger
automatiskt av vindrutetorkaren.
Intelligent vindrutetorkarfunktion
När spaken dras mot ratten (tillfälligt
läge) aktiveras vindrutetorkaren.
Med spaken åtdragen i över en halv
sekund, förflyttas vindrutetorkaren med
det aktiva kommandot. När användaren
släpper upp spaken, görs tre slag.
Därefter, om reglaget är på
,
avslutas spolningscykeln av ett sista
slag efter en paus på 6 sekunder.
Vid lägeLOellerHIutförs inte
funktionen för intelligent tvätt.
35P2000174
26
LÄR KÄNNA DIN BIL

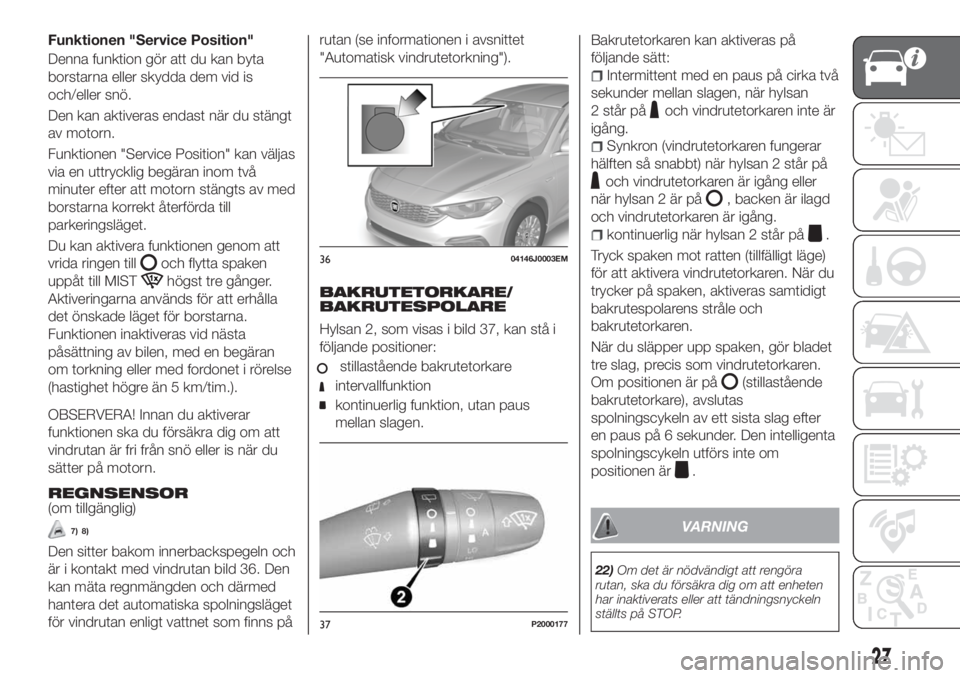

Funktionen "Service Position"
Denna funktion gör att du kan byta
borstarna eller skydda dem vid is
och/eller snö.
Den kan aktiveras endast när du stängt
av motorn.
Funktionen "Service Position" kan väljas
via en uttrycklig begäran inom två
minuter efter att motorn stängts av med
borstarna korrekt återförda till
parkeringsläget.
Du kan aktivera funktionen genom att
vrida ringen till
och flytta spaken
uppåt till MIST
högst tre gånger.
Aktiveringarna används för att erhålla
det önskade läget för borstarna.
Funktionen inaktiveras vid nästa
påsättning av bilen, med en begäran
om torkning eller med fordonet i rörelse
(hastighet högre än 5 km/tim.).
OBSERVERA! Innan du aktiverar
funktionen ska du försäkra dig om att
vindrutan är fri från snö eller is när du
sätter på motorn.
REGNSENSOR
(om tillgänglig)
7) 8)
Den sitter bakom innerbackspegeln och
är i kontakt med vindrutan bild 36. Den
kan mäta regnmängden och därmed
hantera det automatiska spolningsläget
för vindrutan enligt vattnet som finns pårutan (se informationen i avsnittet
"Automatisk vindrutetorkning").
BAKRUTETORKARE/
BAKRUTESPOLARE
Hylsan 2, som visas i bild 37, kan stå i
följande positioner:
stillastående bakrutetorkare
intervallfunktion
kontinuerlig funktion, utan paus
mellan slagen.
Bakrutetorkaren kan aktiveras på
följande sätt:
Intermittent med en paus på cirka två
sekunder mellan slagen, när hylsan
2 står på
och vindrutetorkaren inte är
igång.
Synkron (vindrutetorkaren fungerar
hälften så snabbt) när hylsan 2 står på
och vindrutetorkaren är igång eller
när hylsan 2 är på
, backen är ilagd
och vindrutetorkaren är igång.
kontinuerlig när hylsan 2 står på.
Tryck spaken mot ratten (tillfälligt läge)
för att aktivera vindrutetorkaren. När du
trycker på spaken, aktiveras samtidigt
bakrutespolarens stråle och
bakrutetorkaren.
När du släpper upp spaken, gör bladet
tre slag, precis som vindrutetorkaren.
Om positionen är på
(stillastående
bakrutetorkare), avslutas
spolningscykeln av ett sista slag efter
en paus på 6 sekunder. Den intelligenta
spolningscykeln utförs inte om
positionen är
.
VARNING
22)Om det är nödvändigt att rengöra
rutan, ska du försäkra dig om att enheten
har inaktiverats eller att tändningsnyckeln
ställts på STOP.
3604146J0003EM
37P2000177
27

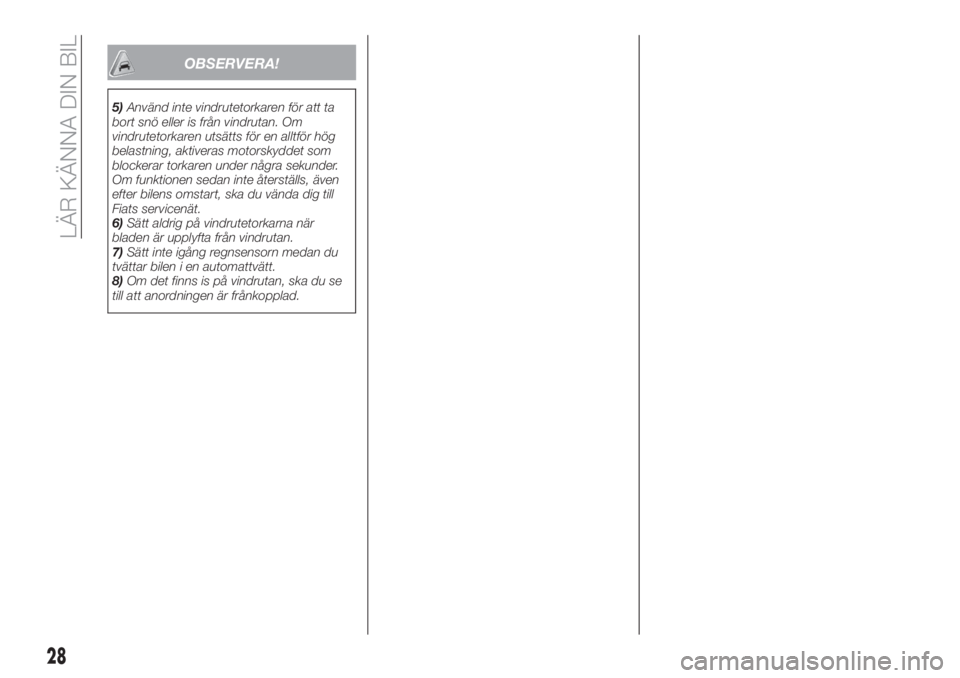

OBSERVERA!
5)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen sedan inte återställs, även
efter bilens omstart, ska du vända dig till
Fiats servicenät.
6)Sätt aldrig på vindrutetorkarna när
bladen är upplyfta från vindrutan.
7)Sätt inte igång regnsensorn medan du
tvättar bilen i en automattvätt.
8)Om det finns is på vindrutan, ska du se
till att anordningen är frånkopplad.
28
LÄR KÄNNA DIN BIL
