FIAT TIPO 5DOORS STATION WAGON 2018 Libretto Uso Manutenzione (in Italian)

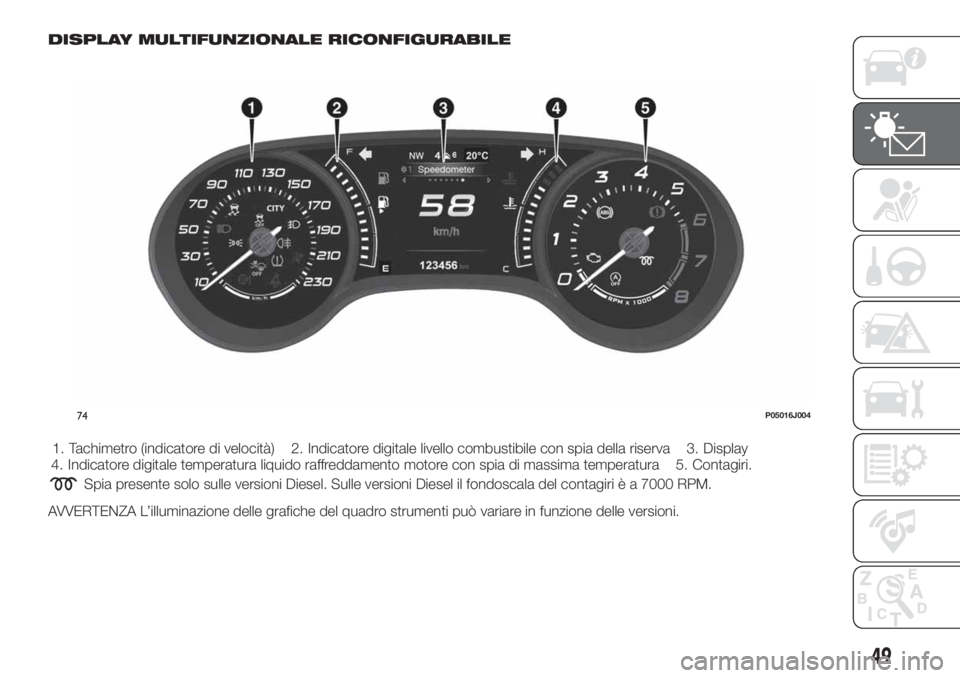

DISPLAY MULTIFUNZIONALE RICONFIGURABILE
Spia presente solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del contagiri è a 7000 RPM.
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
74P05016J004
49
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello combustibile con spia della riserva 3. Display
4. Indicatore digitale temperatura liquido raffreddamento motore con spia di massima temperatura 5. Contagiri.

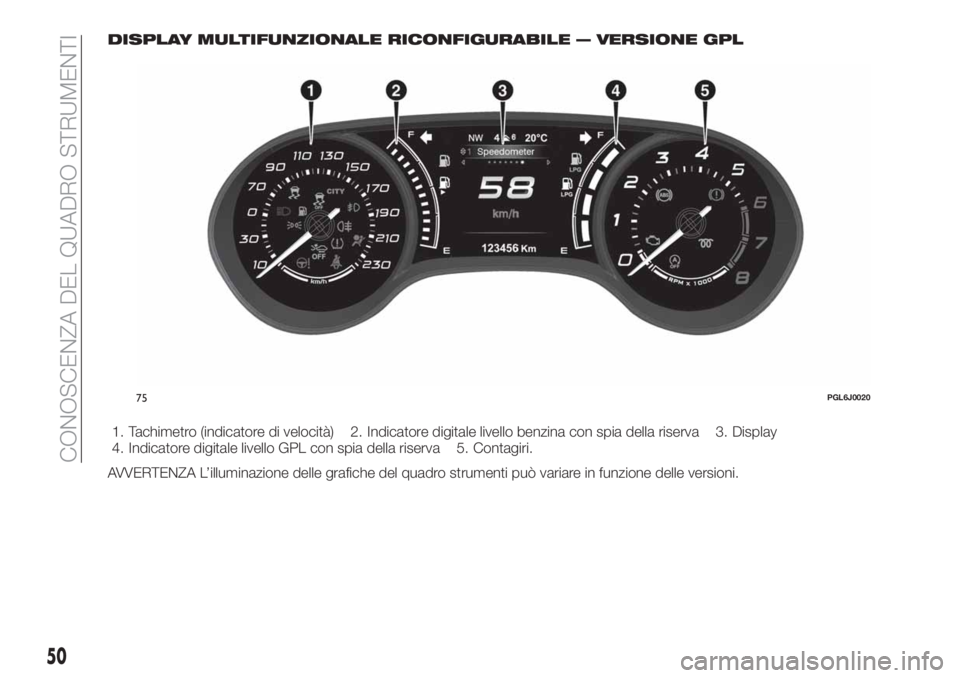

DISPLAY MULTIFUNZIONALE RICONFIGURABILE — VERSIONE GPL
AVVERTENZA L’illuminazione delle grafiche del quadro strumenti può variare in funzione delle versioni.
75PGL6J0020
50
CONOSCENZA DEL QUADRO STRUMENTI
1. Tachimetro (indicatore di velocità) 2. Indicatore digitale livello benzina con spia della riserva 3. Display
4. Indicatore digitale livello GPL con spia della riserva 5. Contagiri.

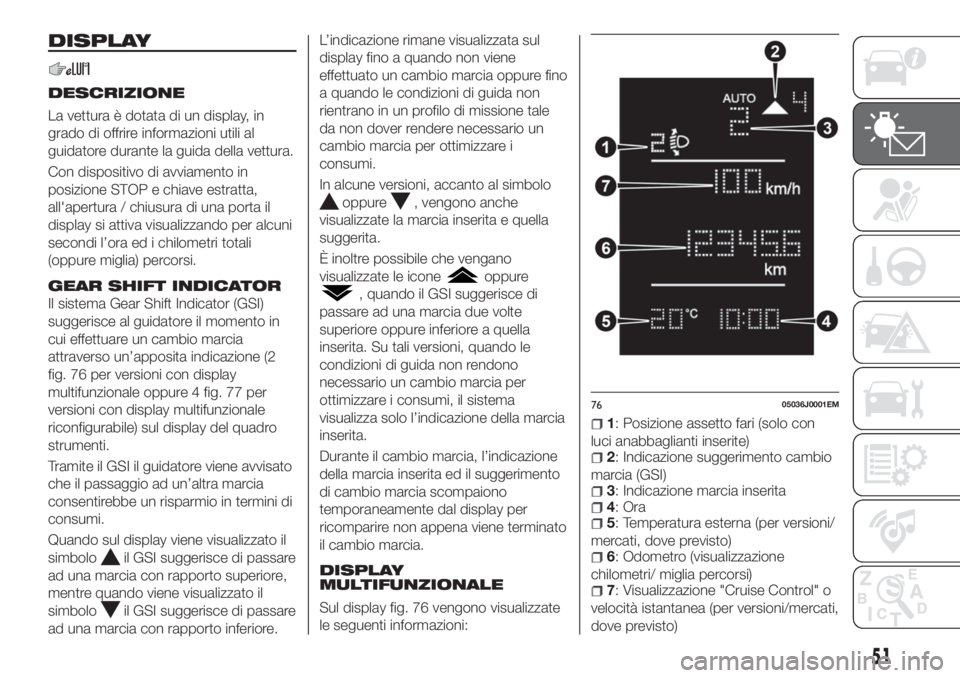

DISPLAY
DESCRIZIONE
La vettura è dotata di un display, in
grado di offrire informazioni utili al
guidatore durante la guida della vettura.
Con dispositivo di avviamento in
posizione STOP e chiave estratta,
all'apertura / chiusura di una porta il
display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri totali
(oppure miglia) percorsi.
GEAR SHIFT INDICATOR
Il sistema Gear Shift Indicator (GSI)
suggerisce al guidatore il momento in
cui effettuare un cambio marcia
attraverso un’apposita indicazione (2
fig. 76 per versioni con display
multifunzionale oppure 4 fig. 77 per
versioni con display multifunzionale
riconfigurabile) sul display del quadro
strumenti.
Tramite il GSI il guidatore viene avvisato
che il passaggio ad un’altra marcia
consentirebbe un risparmio in termini di
consumi.
Quando sul display viene visualizzato il
simbolo
il GSI suggerisce di passare
ad una marcia con rapporto superiore,
mentre quando viene visualizzato il
simbolo
il GSI suggerisce di passare
ad una marcia con rapporto inferiore.L’indicazione rimane visualizzata sul
display fino a quando non viene
effettuato un cambio marcia oppure fino
a quando le condizioni di guida non
rientrano in un profilo di missione tale
da non dover rendere necessario un
cambio marcia per ottimizzare i
consumi.
In alcune versioni, accanto al simbolo
oppure, vengono anche
visualizzate la marcia inserita e quella
suggerita.
È inoltre possibile che vengano
visualizzate le icone
oppure
, quando il GSI suggerisce di
passare ad una marcia due volte
superiore oppure inferiore a quella
inserita. Su tali versioni, quando le
condizioni di guida non rendono
necessario un cambio marcia per
ottimizzare i consumi, il sistema
visualizza solo l’indicazione della marcia
inserita.
Durante il cambio marcia, l’indicazione
della marcia inserita ed il suggerimento
di cambio marcia scompaiono
temporaneamente dal display per
ricomparire non appena viene terminato
il cambio marcia.
DISPLAY
MULTIFUNZIONALE
Sul display fig. 76 vengono visualizzate
le seguenti informazioni:
1: Posizione assetto fari (solo con
luci anabbaglianti inserite)
2: Indicazione suggerimento cambio
marcia (GSI)
3: Indicazione marcia inserita4: Ora5: Temperatura esterna (per versioni/
mercati, dove previsto)
6: Odometro (visualizzazione
chilometri/ miglia percorsi)
7: Visualizzazione "Cruise Control" o
velocità istantanea (per versioni/mercati,
dove previsto)
7605036J0001EM
51

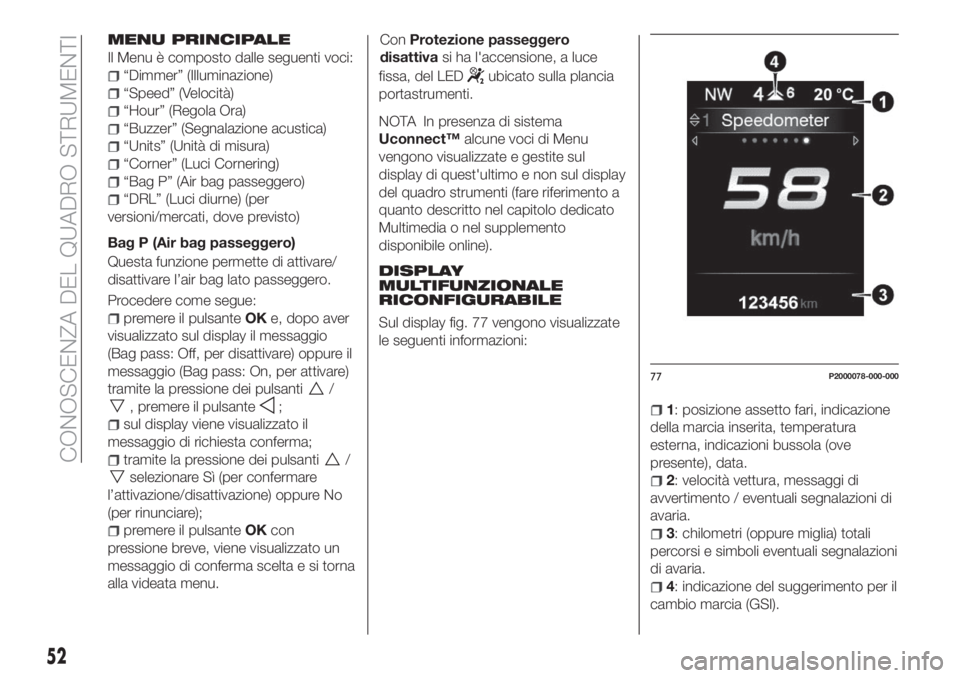

MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
“Dimmer” (Illuminazione)
“Speed” (Velocità)
“Hour” (Regola Ora)
“Buzzer” (Segnalazione acustica)
“Units” (Unità di misura)
“Corner” (Luci Cornering)
“Bag P” (Air bag passeggero)
“DRL” (Luci diurne) (per
versioni/mercati, dove previsto)
Bag P (Air bag passeggero)
Questa funzione permette di attivare/
disattivare l’air bag lato passeggero.
Procedere come segue:
premere il pulsanteOKe, dopo aver
visualizzato sul display il messaggio
(Bag pass: Off, per disattivare) oppure il
messaggio (Bag pass: On, per attivare)
tramite la pressione dei pulsanti
/
, premere il pulsante;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti/
selezionare Sì (per confermare
l’attivazione/disattivazione) oppure No
(per rinunciare);
premere il pulsanteOKcon
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu.ConProtezione passeggero
disattivasi ha l'accensione, a luce
fissa, del LED
ubicato sulla plancia
portastrumenti.
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo dedicato
Multimedia o nel supplemento
disponibile online).
DISPLAY
MULTIFUNZIONALE
RICONFIGURABILE
Sul display fig. 77 vengono visualizzate
le seguenti informazioni:
1: posizione assetto fari, indicazione
della marcia inserita, temperatura
esterna, indicazioni bussola (ove
presente), data.
2: velocità vettura, messaggi di
avvertimento / eventuali segnalazioni di
avaria.
3: chilometri (oppure miglia) totali
percorsi e simboli eventuali segnalazioni
di avaria.
4: indicazione del suggerimento per il
cambio marcia (GSI).
77P2000078-000-000
52
CONOSCENZA DEL QUADRO STRUMENTI

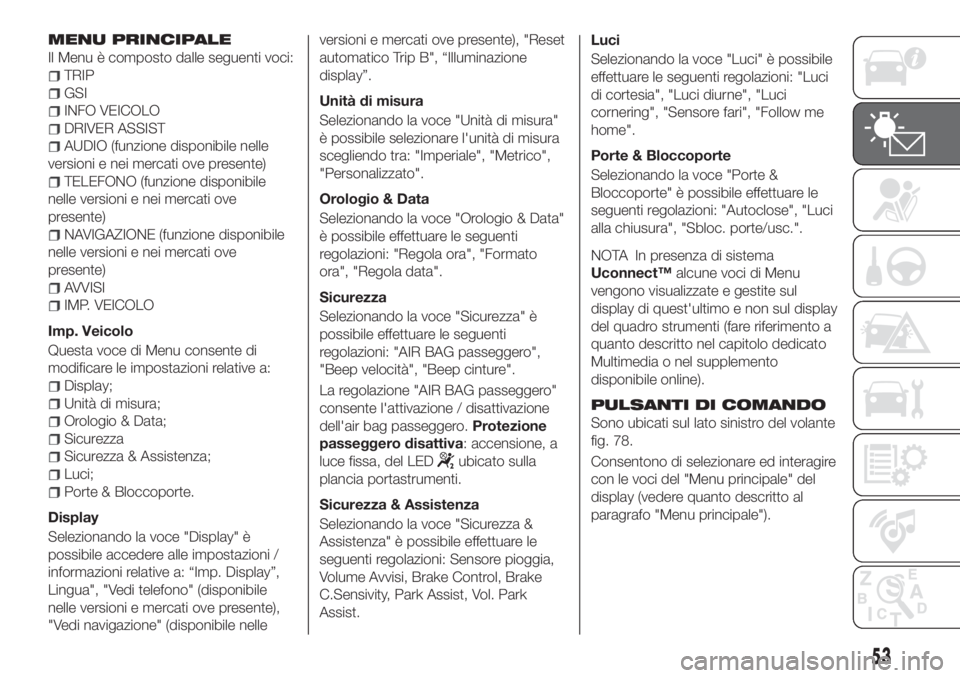

MENU PRINCIPALE
Il Menu è composto dalle seguenti voci:
TRIP
GSI
INFO VEICOLO
DRIVER ASSIST
AUDIO (funzione disponibile nelle
versioni e nei mercati ove presente)
TELEFONO (funzione disponibile
nelle versioni e nei mercati ove
presente)
NAVIGAZIONE (funzione disponibile
nelle versioni e nei mercati ove
presente)
AVVISI
IMP. VEICOLO
Imp. Veicolo
Questa voce di Menu consente di
modificare le impostazioni relative a:
Display;
Unità di misura;
Orologio & Data;
Sicurezza
Sicurezza & Assistenza;
Luci;
Porte & Bloccoporte.
Display
Selezionando la voce "Display" è
possibile accedere alle impostazioni /
informazioni relative a: “Imp. Display”,
Lingua", "Vedi telefono" (disponibile
nelle versioni e mercati ove presente),
"Vedi navigazione" (disponibile nelleversioni e mercati ove presente), "Reset
automatico Trip B", “Illuminazione
display”.
Unità di misura
Selezionando la voce "Unità di misura"
è possibile selezionare l'unità di misura
scegliendo tra: "Imperiale", "Metrico",
"Personalizzato".
Orologio & Data
Selezionando la voce "Orologio & Data"
è possibile effettuare le seguenti
regolazioni: "Regola ora", "Formato
ora", "Regola data".
Sicurezza
Selezionando la voce "Sicurezza" è
possibile effettuare le seguenti
regolazioni: "AIR BAG passeggero",
"Beep velocità", "Beep cinture".
La regolazione "AIR BAG passeggero"
consente l'attivazione / disattivazione
dell'air bag passeggero.Protezione
passeggero disattiva: accensione, a
luce fissa, del LED
ubicato sulla
plancia portastrumenti.
Sicurezza & Assistenza
Selezionando la voce "Sicurezza &
Assistenza" è possibile effettuare le
seguenti regolazioni: Sensore pioggia,
Volume Avvisi, Brake Control, Brake
C.Sensivity, Park Assist, Vol. Park
Assist.Luci
Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
di cortesia", "Luci diurne", "Luci
cornering", "Sensore fari", "Follow me
home".
Porte & Bloccoporte
Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose", "Luci
alla chiusura", "Sbloc. porte/usc.".
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo dedicato
Multimedia o nel supplemento
disponibile online).
PULSANTI DI COMANDO
Sono ubicati sul lato sinistro del volante
fig. 78.
Consentono di selezionare ed interagire
con le voci del "Menu principale" del
display (vedere quanto descritto al
paragrafo "Menu principale").
53

/: premere e rilasciare i
pulsanti per accedere al Menu
principale e per scorrere verso l'alto
oppure verso il basso le varie voci del
Menu e dei sottomenu.
/: premere e rilasciare i
pulsanti per accedere alle visualizzazioni
di informazione oppure ai sottomenu di
una voce del Menu principale.
OK: premere il pulsante per
accedere/selezionare le visualizzazioni
di informazione oppure i sottomenu di
una voce del Menu principale. Tenere
premuto il pulsante per 1 secondo per
reimpostare le funzioni visualizzate/
selezionate.
TRIP COMPUTER
Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati viaggio in modo indipendente l'uno
dall'altro.
Entrambe le memorie sono azzerabili.
Il “Trip A” ed il "Trip B" consentono la
visualizzazione delle seguenti
grandezze:
Autonomia
Consumo istantaneo
Distanza (distanza percorsa)
Consumo medio
Velocità media
Tempo di viaggio (durata di guida)
NOTA I dati visualizzabili possono
cambiare in funzione dell'allestimento
vettura.
Per effettuare il reset delle grandezze,
sul volante premere e mantenere
premuto il pulsanteOKfig. 79.NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
7805036J0004EM7905036J0004EM
54
CONOSCENZA DEL QUADRO STRUMENTI

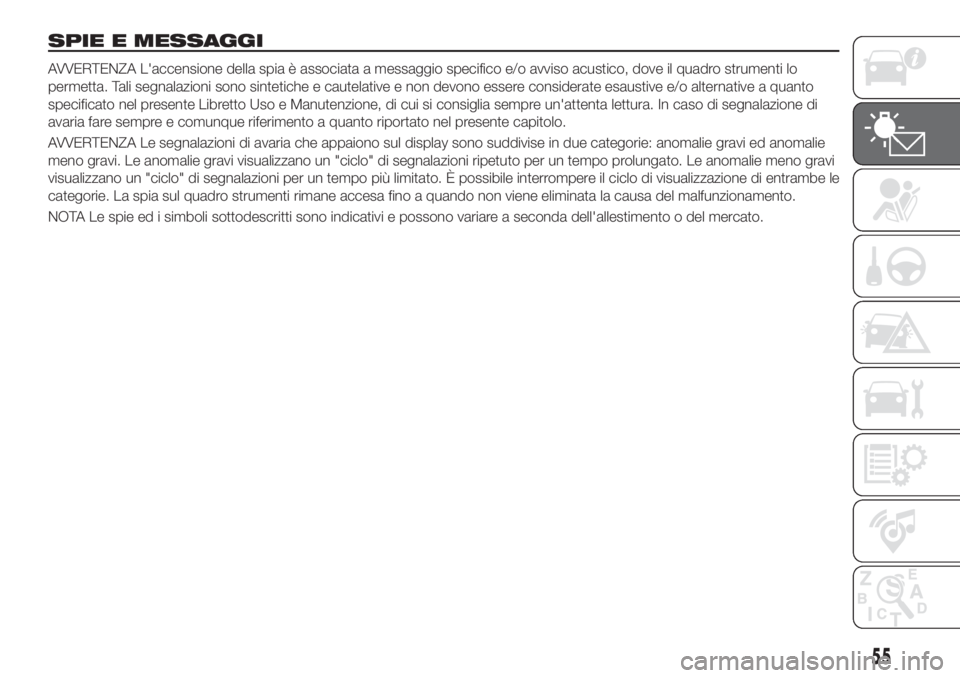

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le
categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
NOTA Le spie ed i simboli sottodescritti sono indicativi e possono variare a seconda dell'allestimento o del mercato.
55

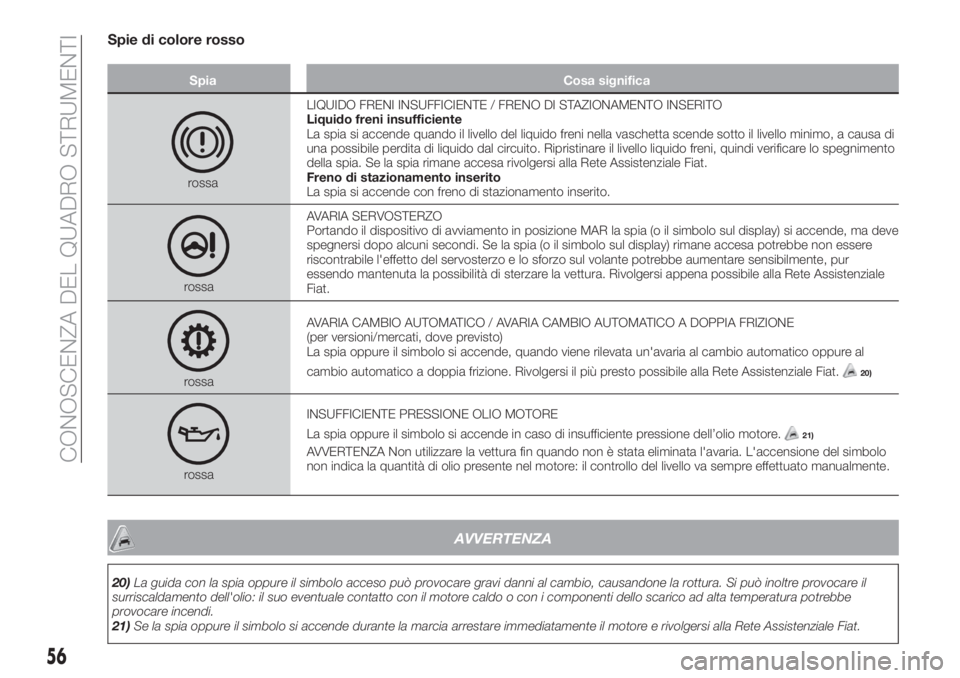

Spie di colore rosso
Spia Cosa significa
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO INSERITO
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Ripristinare il livello liquido freni, quindi verificare lo spegnimento
della spia. Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno di stazionamento inserito
La spia si accende con freno di stazionamento inserito.
rossaAVARIA SERVOSTERZO
Portando il dispositivo di avviamento in posizione MAR la spia (o il simbolo sul display) si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display) rimane accesa potrebbe non essere
riscontrabile l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur
essendo mantenuta la possibilità di sterzare la vettura. Rivolgersi appena possibile alla Rete Assistenziale
Fiat.
rossaAVARIA CAMBIO AUTOMATICO / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
(per versioni/mercati, dove previsto)
La spia oppure il simbolo si accende, quando viene rilevata un'avaria al cambio automatico oppure al
cambio automatico a doppia frizione. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.20)
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
La spia oppure il simbolo si accende in caso di insufficiente pressione dell’olio motore.
21)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
AVVERTENZA
20)La guida con la spia oppure il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il
surriscaldamento dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe
provocare incendi.
21)Se la spia oppure il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
56
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
rossa
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica un’avaria
del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
rossaCINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(per versioni/mercati dove previsto) , con passeggero seduto, non allacciata. La spia si accende a luce
lampeggiante, unitamente ad una segnalazione acustica quando, a vettura in movimento, la cintura di
sicurezza lato guida oppure lato passeggero (per versioni/mercati dove previsto) , con passeggero seduto,
non è correttamente allacciata. In questo caso allacciare la cintura di sicurezza.
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia sul display si accende quando il motore è surriscaldato.
In caso di marcia normale: fermare la vettura, arrestare il motore e verificare che il livello del liquido di
raffreddamento all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il
raffreddamento del motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento
la spia sul display dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, fermare la vettura. Sostare per2o3minuti mantenendo il
motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo.
57

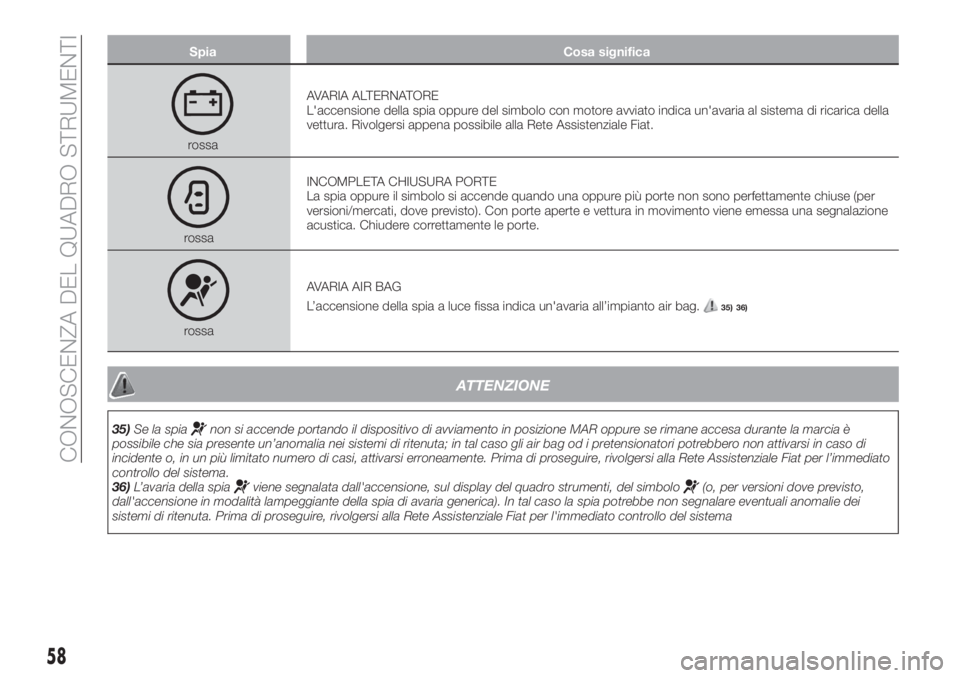

Spia Cosa significa
rossaAVARIA ALTERNATORE
L'accensione della spia oppure del simbolo con motore avviato indica un'avaria al sistema di ricarica della
vettura. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
rossaINCOMPLETA CHIUSURA PORTE
La spia oppure il simbolo si accende quando una oppure più porte non sono perfettamente chiuse (per
versioni/mercati, dove previsto). Con porte aperte e vettura in movimento viene emessa una segnalazione
acustica. Chiudere correttamente le porte.
rossaAVARIA AIR BAG
L’accensione della spia a luce fissa indica un'avaria all’impianto air bag.
35) 36)
ATTENZIONE
35)Se la spianon si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è
possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.
36)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti, del simbolo(o, per versioni dove previsto,
dall'accensione in modalità lampeggiante della spia di avaria generica). In tal caso la spia potrebbe non segnalare eventuali anomalie dei
sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del sistema
58
CONOSCENZA DEL QUADRO STRUMENTI
