FIAT TIPO 5DOORS STATION WAGON 2018 Libretto Uso Manutenzione (in Italian)

USO E MANUTENZIONE
TIPO 5DOOR
TIPO STATION WAGON

Il presente Libretto di Uso e Manutenzione ha lo scopo di illustrare le modalità di utilizzo operativo della vettura.
Per l’utente appassionato e desideroso di usufruire di approfondimenti, curiosità ed informazioni di dettaglio sulle caratteristiche e
funzionalità della vettura stessa, Fiat offre la possibilità di consultare una sezione dedicata disponibile in formato elettronico.
LIBRETTO DI USO E MANUTENZIONE DELLA VETTURA ONLINE
Lungo il testo del Libretto di Uso e Manutenzione, in corrispondenza degli argomenti per i quali sono previsti degli approfondimenti,
viene riportato il seguente simbolo   .
Collegarsi al sito internet www.mopar.eu/owner
ed accedere all’area a lei riservata.
Sulla pagina “Manutenzione e cura” sono disponibili tutte le informazioni sulla sua vettura ed il link per accedere ad eLUM, dove potrà trovare
gli approfondimenti del Libretto di Uso e Manutenzione.
In alternativa, per accedere a tali informazioni, collegarsi al sito internet http://aftersales.fiat.com/elum/
.
Il sito eLUMè gratuito e le permetterà, peraltro, di consultare agevolmente la documentazione di bordo di tutte le altre vetture del Gruppo.
Buona lettura e buon divertimento!

Egregio Cliente,
Ci congratuliamo e La ringraziamo per aver scelto una Fiat.
Abbiamo preparato questo Libretto per consentirLe di apprezzare appieno le qualità di questa vettura.
Proseguendo nella lettura di questo Libretto, troverà informazioni, consigli ed avvertenze importanti per l'uso della vettura, che
La aiuteranno a sfruttarne a fondo le sue doti tecniche.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida, in modo da familiarizzare con
i comandi ed in particolar modo con quelli relativi ai freni, allo sterzo ed al cambio; allo stesso tempo potrà iniziare a
comprendere il comportamento della vettura sulle varie superfici stradali.
All'interno di questo documento troverà caratteristiche, accorgimenti particolari ed informazioni essenziali per la cura, la
manutenzione nel tempo, la sicurezza di guida e di esercizio della Sua vettura.
Dopo averlo consultato, Le consigliamo di conservare il presente Libretto all'interno della vettura, per facilitarne la consultazione
e per far sì che resti a bordo della stessa in caso di vendita.
Nel Libretto di Garanzia allegato troverà inoltre la descrizione dei Servizi Assistenziali che Fiat offre ai propri Clienti, il Certificato
di Garanzia e il dettaglio dei termini e delle condizioni per il mantenimento della medesima.
Siamo certi che questi strumenti La faranno entrare in sintonia con la Sua nuova vettura e Le faranno apprezzare gli uomini Fiat
che La assisteranno.
Buona lettura, dunque, e buon viaggio!
In questo Libretto di Uso e Manutenzione sono descritte tutte le possibili versioni della vettura. Contenuti
opzionali, equipaggiamenti dedicati a mercati specifici o versioni particolari non sono identificati come tali nel
testo: occorre pertanto considerare solo le informazioni relative ad allestimento, motorizzazione e versione della
vettura da Lei acquistata. Eventuali contenuti introdotti durante la vita produttiva del modello, ma indipendenti
dalla espressa richiesta di contenuti opzionali al momento dell'acquisto, saranno identificati con la dicitura(ove
presente).
I dati contenuti in questa pubblicazione sono da intendersi finalizzati al guidarLa correttamente nell'utilizzo della
vettura. FCA Italy S.p.A. è impegnata in un processo di perfezionamento continuo dei veicoli prodotti, riservandosi
quindi il diritto di apportare modifiche al modello descritto per ragioni di natura tecnica e/o commerciale.
Per ulteriori informazioni, rivolgersi alla Rete Assistenziale Fiat.

DA LEGGERE ASSOLUTAMENTE
RIFORNIMENTO DI COMBUSTIBILEMotori a benzina: rifornire la vettura solo con benzina senza piombo con numero di ottano (RON) non inferiore a 95, conforme alla specifica
europea EN228.
Motori Diesel: rifornire la vettura solo con gasolio per autotrazione conforme alla specifica europea EN590. L’utilizzo di altri prodotti o miscele
può danneggiare irreparabilmente il motore con conseguente decadimento della garanzia per danni causati.
Rifornimento di GPL: rifornire la vettura solo con GPL per autotrazione conforme alla specifica europea EN589. L’utilizzo di altri prodotti o
miscele può danneggiare irreparabilmente il motore con conseguente decadimento della garanzia per danni causati.
Per maggiori dettagli sull'utilizzo del corretto combustibile vedere quanto riportato al paragrafo "Rifornimento della vettura" nel capitolo
"Avviamento e guida".
AVVIAMENTO DEL MOTORE
Versioni dotate di cambio manuale (motori a benzina): assicurarsi che il freno di stazionamento sia inserito, posizionare la leva del cambio
in folle, premere a fondo il pedale della frizione, senza premere l'acceleratore, quindi ruotare la chiave di avviamento in AVV; rilasciare la chiave
appena il motore si è avviato.
Versioni dotate di cambio manuale (motori Diesel): assicurarsi che il freno di stazionamento sia inserito, posizionare la leva del cambio in
folle, premere a fondo il pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in MAR ed attendere lo
spegnimento della spia
. Portare la chiave di avviamento in AVV; rilasciare la chiave appena il motore si è avviato.
Versioni dotate di cambio automatico(ove presente): assicurarsi che il freno di stazionamento sia inserito e che la leva del cambio sia in
posizione P (Parcheggio) o N (Folle), quindi ruotare la chiave di avviamento in AVV; rilasciare la chiave appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare la vettura su erba, foglie secche, aghi di
pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per garantire un miglior rispetto
dell’ambiente.
APPARECCHIATURE ELETTRICHE ACCESSORIESe dopo l’acquisto della vettura si desidera installare accessori che necessitino di alimentazione elettrica (con rischio di scaricare gradualmente
la batteria), rivolgersi alla Rete Assistenziale Fiat che ne valuterà l’assorbimento elettrico complessivo e verificherà se l'impianto della vettura sia
in grado di sostenere il carico richiesto.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni della vettura e le caratteristiche di sicurezza, rispetto per
l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il mantenimento nel tempo della vettura.
Prestare particolare attenzione ai simboli(sicurezza delle persone)(salvaguardia dell’ambiente)(integrità della vettura).

USO DEL LIBRETTO
Ogni qualvolta verranno fornite indicazioni di direzione relative alla vettura (sinistra/destra oppure avanti/indietro), queste
saranno da intendersi riferite alla percezione di un occupante seduto al posto di guida. Casi particolari, che deroghino a questa
indicazione, verranno opportunamente segnalati a testo.
Le figure riportate lungo il Libretto hanno funzione indicativa: ciò può significare che alcuni dettagli rappresentati nell'immagine
non corrispondano a quanto potrà trovare sulla Sua vettura. Inoltre, il Libretto è stato realizzato basandosi su vetture con
volante a sinistra; è quindi possibile che, su vetture con volante a destra, alcuni comandi risultino disposti o realizzati in modo
differente rispetto alla perfetta specularità di quanto raffigurato.
Per individuare il capitolo in cui sono contenute le informazioni desiderate, può consultare l'indice alfabetico posto alla fine del
presente Libretto di Uso e Manutenzione.
I capitoli sono a loro volta rapidamente identificabili tramite una unghiatura grafica dedicata, presente a lato di tutte le pagine
dispari. Poche pagine più avanti troverà una legenda che Le permetterà di familiarizzare con l'ordine dei capitolieir
elativi simboli in unghiatura. Troverà comunque indicazione testuale del capitolo consultato a lato di tutte le pagine pari.

AVVERTENZE E PRECAUZIONI
Leggendo questo Libretto di Uso e Manutenzione troverà una serie diAVVERTENZEvolte ad evitare procedure che
potrebbero danneggiare la Sua vettura.
Sono inoltre presentiPRECAUZIONIda seguire attentamente per evitare un utilizzo non idoneo dei componenti della vettura,
che potrebbe essere causa di incidenti od infortuni.
È pertanto opportuno osservare scrupolosamente tutte le raccomandazioni diAVVERTENZAediPRECAUZIONE.
LeAVVERTENZEelePRECAUZIONIsono richiamate lungo il testo dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
NOTA Questi simboli, quando necessari, sono riportati accanto al titolo oppure al termine del capoverso e sono seguiti da un
numero. Tale numero richiama la corrispondente avvertenza presente al fondo della relativa sezione.
MODIFICHE / ALTERAZIONI DELLA VETTURA
AVVERTENZA Qualsiasi modifica od alterazione della vettura potrebbe comprometterne gravemente la sicurezza nonché la
tenuta di strada e provocare incidenti, con rischi anche mortali per gli occupanti.
4

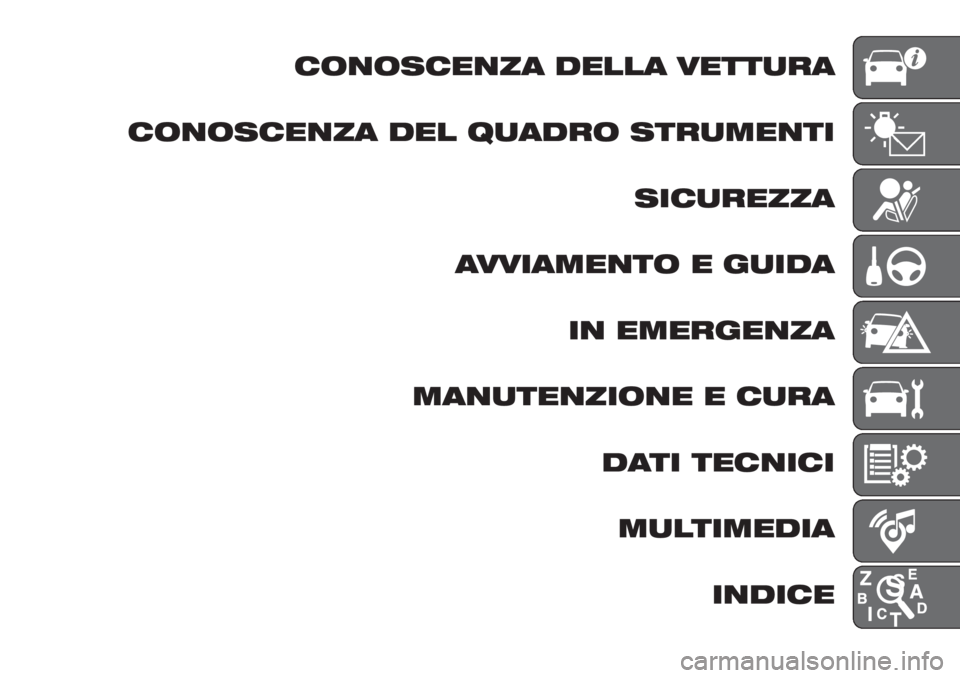

CONOSCENZA DELLA VETTURA
CONOSCENZA DEL QUADRO STRUMENTI
SICUREZZA
AVVIAMENTO E GUIDA
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
MULTIMEDIA
INDICE

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le descrive
in modo semplice e diretto com'è fatta
e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.PLANCIA PORTASTRUMENTI......8
LE CHIAVI.................10
DISPOSITIVO DI AVVIAMENTO....11
FIAT CODE.................12
PORTE ...................13
SEDILI....................15
APPOGGIATESTA............20
VOLANTE..................21
SPECCHI RETROVISORI........22
LUCI ESTERNE..............23
LUCI INTERNE..............26
TERGICRISTALLO /
TERGILUNOTTO.............27
CLIMATIZZAZIONE............30
ALZACRISTALLI ELETTRICI......34
COFANO MOTORE............35
SERVOSTERZO ELETTRICO
DUALDRIVE................36
BAGAGLIAIO................36
PORTAPACCHI / PORTASCI.....41
ALLESTIMENTO CON IMPIANTO
GPL .....................42
ACTIVE GRILLE SHUTTER.......46
FUNZIONE ECO..............46
7

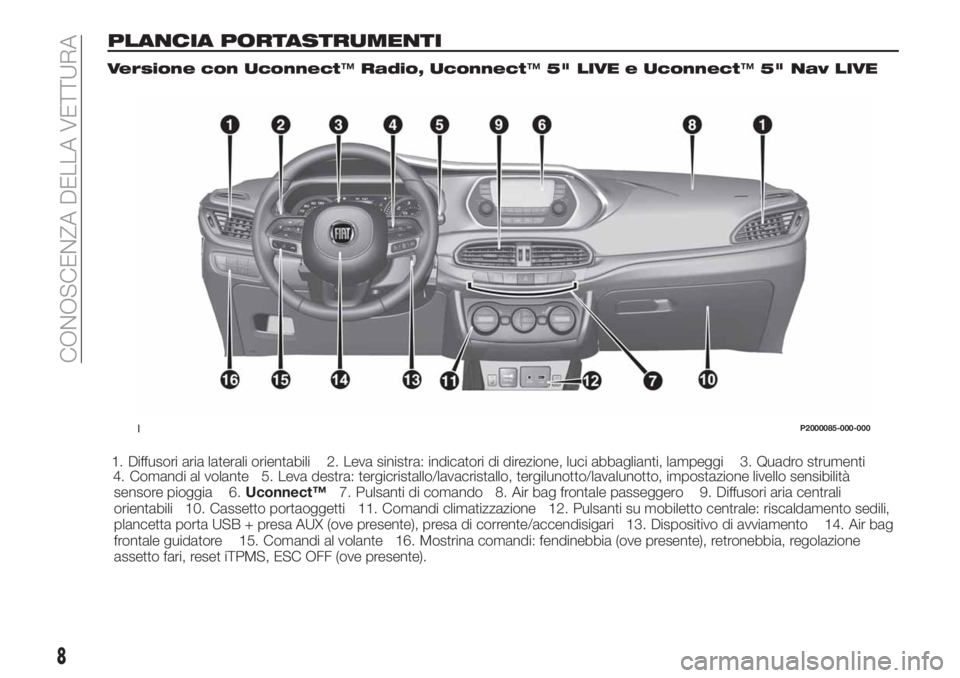

PLANCIA PORTASTRUMENTI
Versione con Uconnect™Radio, Uconnect™5" LIVE e Uconnect™5" Nav LIVE
1P2000085-000-000
8
CONOSCENZA DELLA VETTURA
1. Diffusori aria laterali orientabili 2. Leva sinistra: indicatori di direzione, luci abbaglianti, lampeggi 3. Quadro strumenti
4. Comandi al volante 5. Leva destra: tergicristallo/lavacristallo, tergilunotto/lavalunotto, impostazione livello sensibilità
sensore pioggia 6.Uconnect™7. Pulsanti di comando 8. Air bag frontale passeggero 9. Diffusori aria centrali
orientabili 10. Cassetto portaoggetti 11. Comandi climatizzazione 12. Pulsanti su mobiletto centrale: riscaldamento sedili,
plancetta porta USB + presa AUX (ove presente), presa di corrente/accendisigari 13. Dispositivo di avviamento 14. Air bag
frontale guidatore 15. Comandi al volante 16. Mostrina comandi: fendinebbia (ove presente), retronebbia, regolazione
assetto fari, reset iTPMS, ESC OFF (ove presente).
