FIAT TIPO 5DOORS STATION WAGON 2019 Betriebsanleitung (in German)

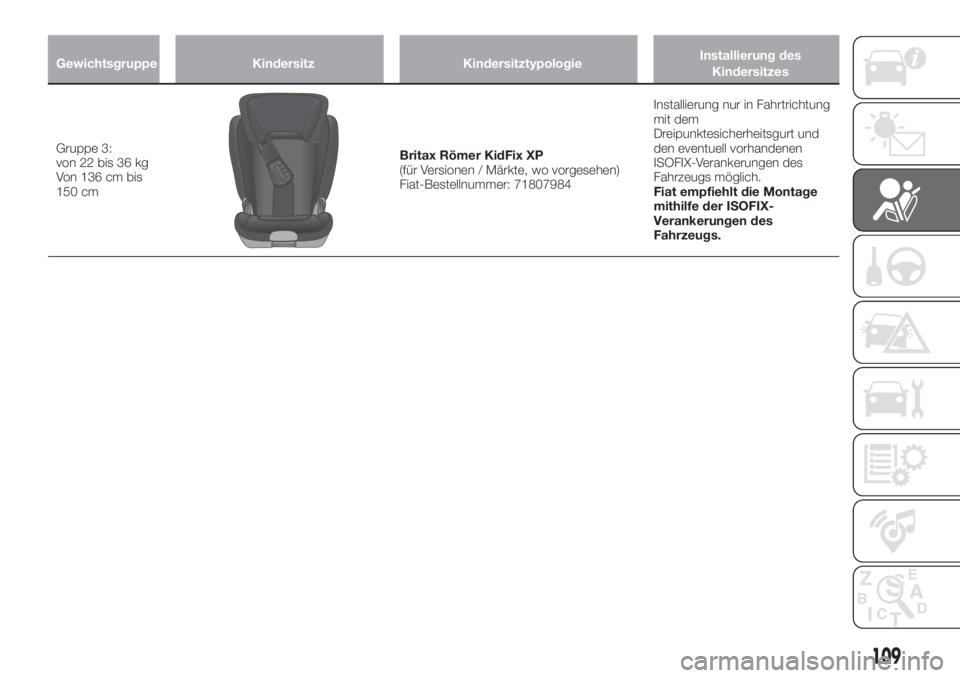

Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 3:
von 22 bis 36 kg
Von 136 cm bis
150 cmBritax Römer KidFix XP
(für Versionen / Märkte, wo vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung
mit dem
Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen des
Fahrzeugs möglich.
Fiat empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des
Fahrzeugs.
109

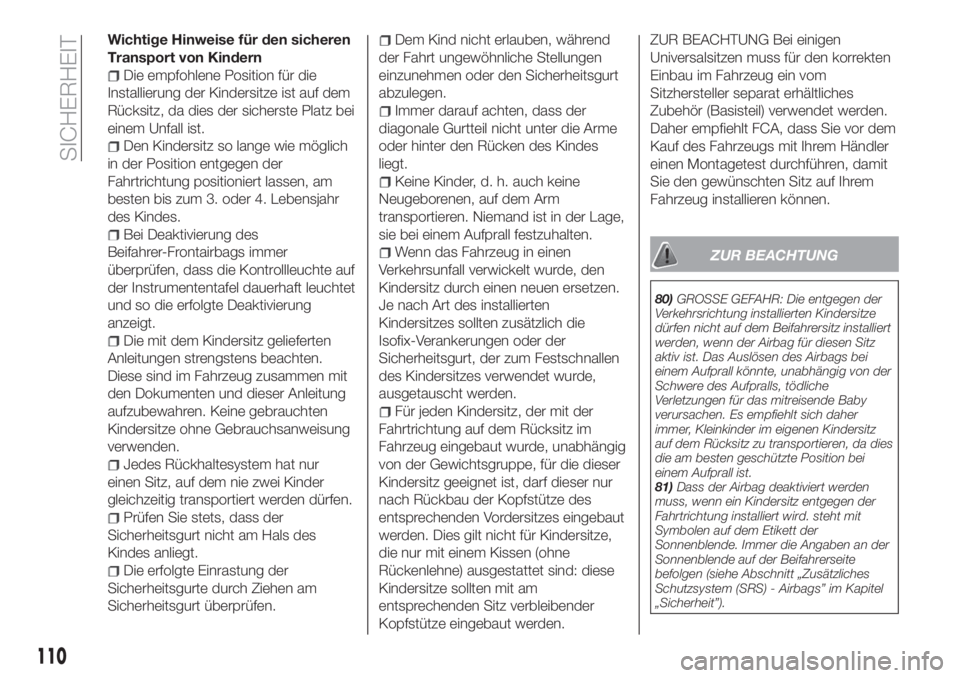

Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich
in der Position entgegen der
Fahrtrichtung positioniert lassen, am
besten bis zum 3. oder 4. Lebensjahr
des Kindes.
Bei Deaktivierung des
Beifahrer-Frontairbags immer
überprüfen, dass die Kontrollleuchte auf
der Instrumententafel dauerhaft leuchtet
und so die erfolgte Deaktivierung
anzeigt.
Die mit dem Kindersitz gelieferten
Anleitungen strengstens beachten.
Diese sind im Fahrzeug zusammen mit
den Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des
Kindes anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während
der Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes
liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Je nach Art des installierten
Kindersitzes sollten zusätzlich die
Isofix-Verankerungen oder der
Sicherheitsgurt, der zum Festschnallen
des Kindersitzes verwendet wurde,
ausgetauscht werden.
Für jeden Kindersitz, der mit der
Fahrtrichtung auf dem Rücksitz im
Fahrzeug eingebaut wurde, unabhängig
von der Gewichtsgruppe, für die dieser
Kindersitz geeignet ist, darf dieser nur
nach Rückbau der Kopfstütze des
entsprechenden Vordersitzes eingebaut
werden. Dies gilt nicht für Kindersitze,
die nur mit einem Kissen (ohne
Rückenlehne) ausgestattet sind: diese
Kindersitze sollten mit am
entsprechenden Sitz verbleibender
Kopfstütze eingebaut werden.
ZUR BEACHTUNG Bei einigen
Universalsitzen muss für den korrekten
Einbau im Fahrzeug ein vom
Sitzhersteller separat erhältliches
Zubehör (Basisteil) verwendet werden.
Daher empfiehlt FCA, dass Sie vor dem
Kauf des Fahrzeugs mit Ihrem Händler
einen Montagetest durchführen, damit
Sie den gewünschten Sitz auf Ihrem
Fahrzeug installieren können.
ZUR BEACHTUNG
80)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher
immer, Kleinkinder im eigenen Kindersitz
auf dem Rücksitz zu transportieren, da dies
die am besten geschützte Position bei
einem Aufprall ist.
81)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
110
SICHERHEIT

82)Wenn ein Kleinkind in einer Babywiege
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag) im
Hauptmenü des Connect Systems
deaktiviert werden (siehe Beschreibung im
Abschnitt „Zusätzliches Schutzsystem
(SRS) – Airbag“). Das Aufleuchten der LED
an der Instrumententafel bestätigt die
erfolgte Abschaltung. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
83)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
84)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder unbedingt an die Montageanleitung
des Herstellers.
85)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-
Verankerungen fixieren oder ganz aus dem
Fahrzeug herausnehmen. Unbefestigte
Kindersitze nie in der Fahrgastzelle
mittransportieren. So wird vermieden, dass
die Fahrzeuginsassen im Falle eines
abrupten Bremsvorganges oder Unfalls
möglicherweise verletzt werden.86)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
87)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
88)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.
89)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.
90)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. In jedem
Fall die Hinweise zu Montage, Demontage
und Positionierung berücksichtigen, die in
der mitgelieferten Anleitung des Herstellers
des Kindersitzes beschrieben sind.

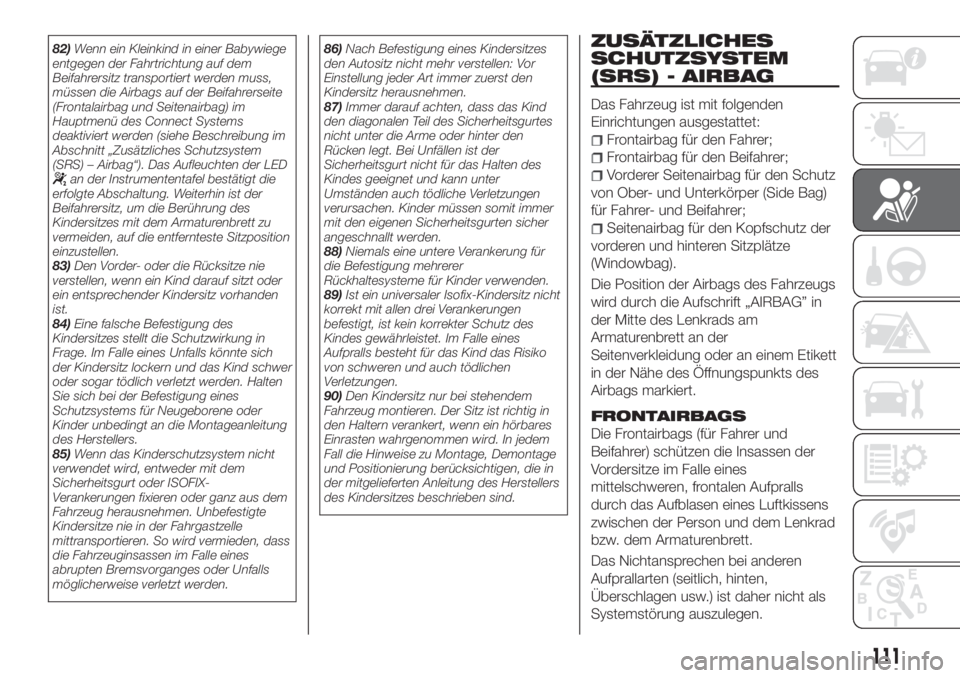

ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vorderer Seitenairbag für den Schutz
von Ober- und Unterkörper (Side Bag)
für Fahrer- und Beifahrer;
Seitenairbag für den Kopfschutz der
vorderen und hinteren Sitzplätze
(Windowbag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIRBAG” in
der Mitte des Lenkrads am
Armaturenbrett an der
Seitenverkleidung oder an einem Etikett
in der Nähe des Öffnungspunkts des
Airbags markiert.
FRONTAIRBAGS
Die Frontairbags (für Fahrer und
Beifahrer) schützen die Insassen der
Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
111

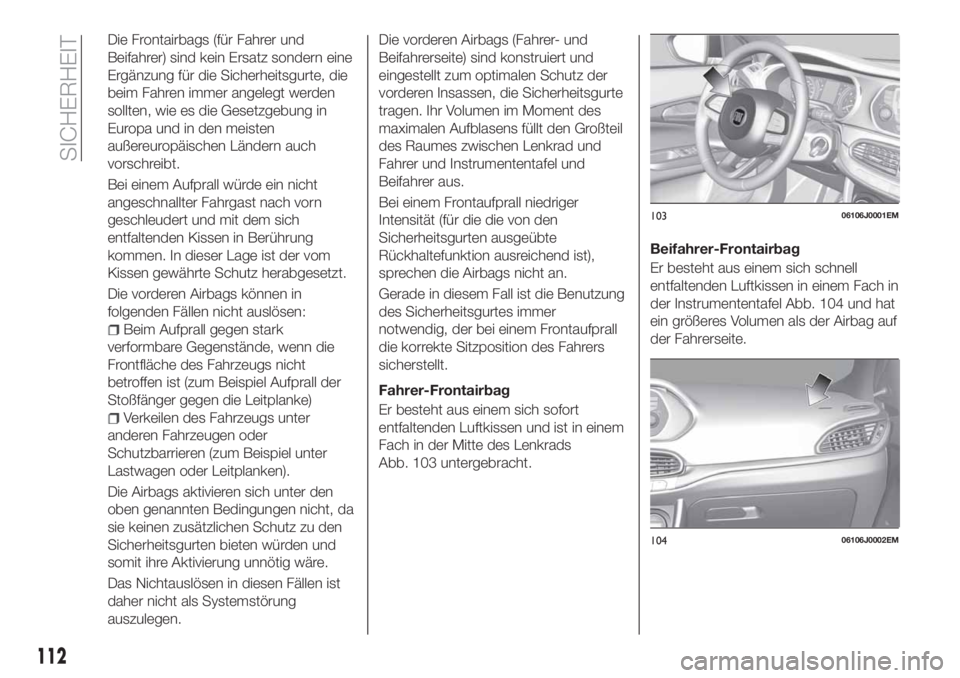

Die Frontairbags (für Fahrer und
Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte, die
beim Fahren immer angelegt werden
sollten, wie es die Gesetzgebung in
Europa und in den meisten
außereuropäischen Ländern auch
vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich
entfaltenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßfänger gegen die Leitplanke)
Verkeilen des Fahrzeugs unter
anderen Fahrzeugen oder
Schutzbarrieren (zum Beispiel unter
Lastwagen oder Leitplanken).
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung
auszulegen.Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen. Ihr Volumen im Moment des
maximalen Aufblasens füllt den Großteil
des Raumes zwischen Lenkrad und
Fahrer und Instrumententafel und
Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an.
Gerade in diesem Fall ist die Benutzung
des Sicherheitsgurtes immer
notwendig, der bei einem Frontaufprall
die korrekte Sitzposition des Fahrers
sicherstellt.
Fahrer-Frontairbag
Er besteht aus einem sich sofort
entfaltenden Luftkissen und ist in einem
Fach in der Mitte des Lenkrads
Abb. 103 untergebracht.Beifahrer-Frontairbag
Er besteht aus einem sich schnell
entfaltenden Luftkissen in einem Fach in
der Instrumententafel Abb. 104 und hat
ein größeres Volumen als der Airbag auf
der Fahrerseite.
10306106J0001EM
10406106J0002EM
112
SICHERHEIT

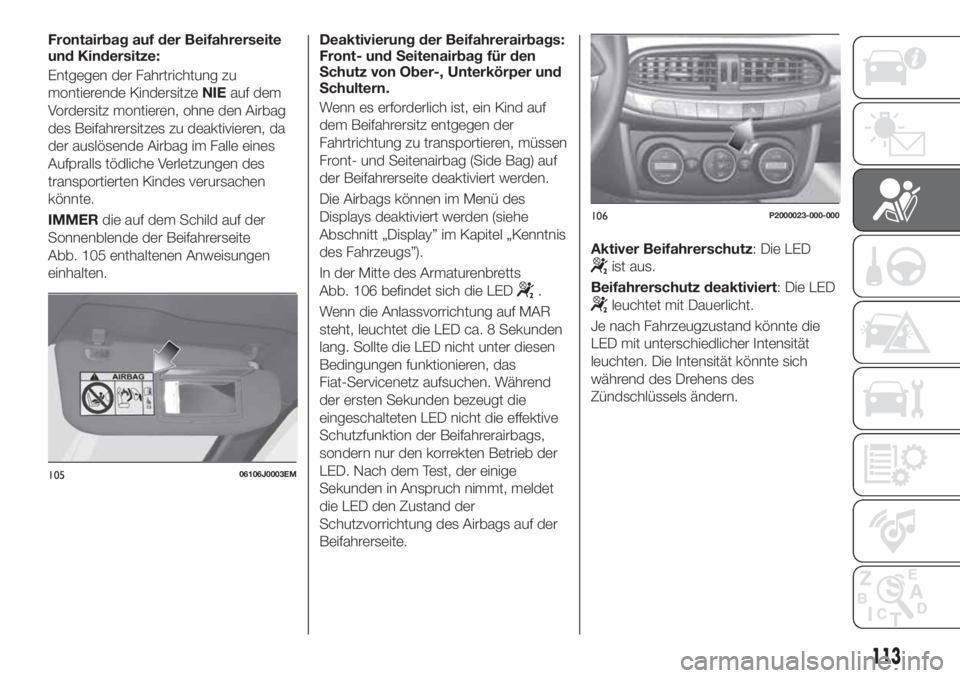

Frontairbag auf der Beifahrerseite
und Kindersitze:
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren, da
der auslösende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
IMMERdie auf dem Schild auf der
Sonnenblende der Beifahrerseite
Abb. 105 enthaltenen Anweisungen
einhalten.Deaktivierung der Beifahrerairbags:
Front- und Seitenairbag für den
Schutz von Ober-, Unterkörper und
Schultern.
Wenn es erforderlich ist, ein Kind auf
dem Beifahrersitz entgegen der
Fahrtrichtung zu transportieren, müssen
Front- und Seitenairbag (Side Bag) auf
der Beifahrerseite deaktiviert werden.
Die Airbags können im Menü des
Displays deaktiviert werden (siehe
Abschnitt „Display” im Kapitel „Kenntnis
des Fahrzeugs”).
In der Mitte des Armaturenbretts
Abb. 106 befindet sich die LED
.
Wenn die Anlassvorrichtung auf MAR
steht, leuchtet die LED ca. 8 Sekunden
lang. Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Servicenetz aufsuchen. Während
der ersten Sekunden bezeugt die
eingeschalteten LED nicht die effektive
Schutzfunktion der Beifahrerairbags,
sondern nur den korrekten Betrieb der
LED. Nach dem Test, der einige
Sekunden in Anspruch nimmt, meldet
die LED den Zustand der
Schutzvorrichtung des Airbags auf der
Beifahrerseite.Aktiver Beifahrerschutz: Die LED
ist aus.
Beifahrerschutz deaktiviert: Die LED
leuchtet mit Dauerlicht.
Je nach Fahrzeugzustand könnte die
LED mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
während des Drehens des
Zündschlüssels ändern.
10506106J0003EM
106P2000023-000-000
113

Beifahrer-Frontairbag (wo vorhanden) und Kindersitze: ACHTUNG
107F1B0129C
114

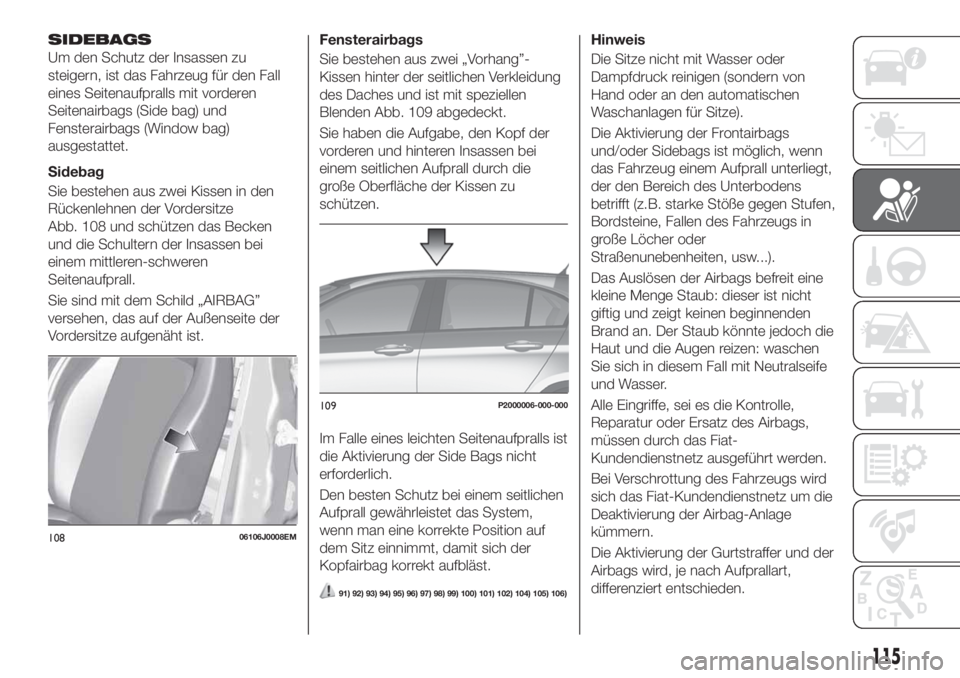

SICHERHEIT

SIDEBAGS
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 108 und schützen das Becken
und die Schultern der Insassen bei
einem mittleren-schweren
Seitenaufprall.
Sie sind mit dem Schild „AIRBAG”
versehen, das auf der Außenseite der
Vordersitze aufgenäht ist.Fensterairbags
Sie bestehen aus zwei „Vorhang”-
Kissen hinter der seitlichen Verkleidung
des Daches und ist mit speziellen
Blenden Abb. 109 abgedeckt.
Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei
einem seitlichen Aufprall durch die
große Oberfläche der Kissen zu
schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Side Bags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Hinweis
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: waschen
Sie sich in diesem Fall mit Neutralseife
und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Fiat-Kundendienstnetz um die
Deaktivierung der Airbag-Anlage
kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden.
10806106J0008EM
109P2000006-000-000
115

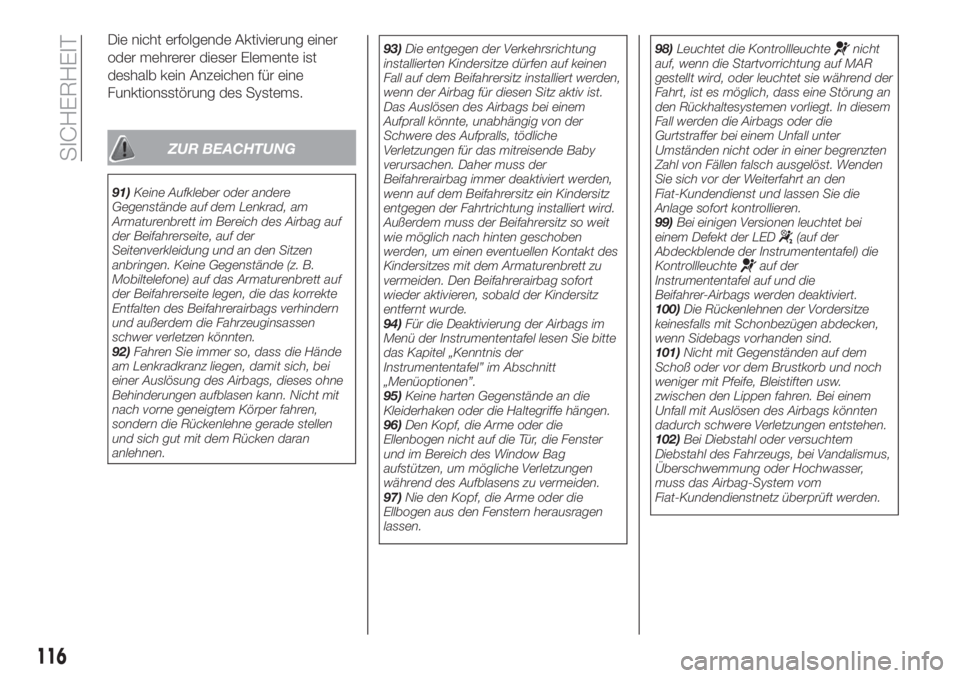

Die nicht erfolgende Aktivierung einer
oder mehrerer dieser Elemente ist
deshalb kein Anzeichen für eine
Funktionsstörung des Systems.
ZUR BEACHTUNG
91)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Entfalten des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
92)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.93)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden. Den Beifahrerairbag sofort
wieder aktivieren, sobald der Kindersitz
entfernt wurde.
94)Für die Deaktivierung der Airbags im
Menü der Instrumententafel lesen Sie bitte
das Kapitel „Kenntnis der
Instrumententafel” im Abschnitt
„Menüoptionen”.
95)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
96)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
97)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.98)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung an
den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
99)Bei einigen Versionen leuchtet bei
einem Defekt der LED
(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die
Beifahrer-Airbags werden deaktiviert.
100)Die Rückenlehnen der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
101)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
102)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom
Fiat-Kundendienstnetz überprüft werden.
116
SICHERHEIT

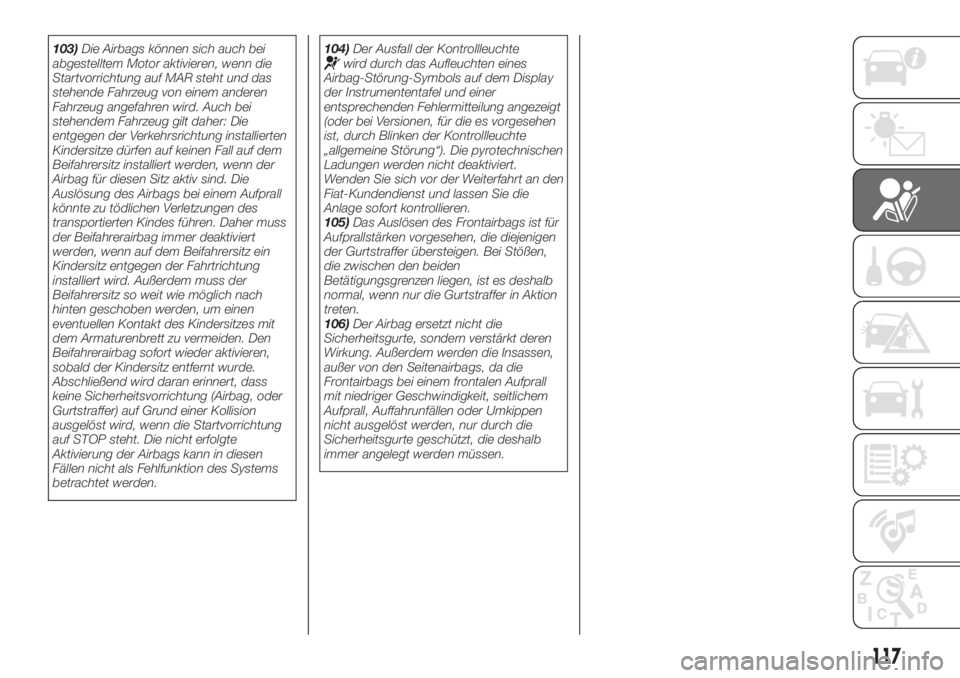

103)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn die
Startvorrichtung auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund einer Kollision
ausgelöst wird, wenn die Startvorrichtung
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags kann in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.104)Der Ausfall der Kontrollleuchtewird durch das Aufleuchten eines
Airbag-Störung-Symbols auf dem Display
der Instrumententafel und einer
entsprechenden Fehlermitteilung angezeigt
(oder bei Versionen, für die es vorgesehen
ist, durch Blinken der Kontrollleuchte
„allgemeine Störung“). Die pyrotechnischen
Ladungen werden nicht deaktiviert.
Wenden Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
105)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
106)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
außer von den Seitenairbags, da die
Frontairbags bei einem frontalen Aufprall
mit niedriger Geschwindigkeit, seitlichem
Aufprall, Auffahrunfällen oder Umkippen
nicht ausgelöst werden, nur durch die
Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
117

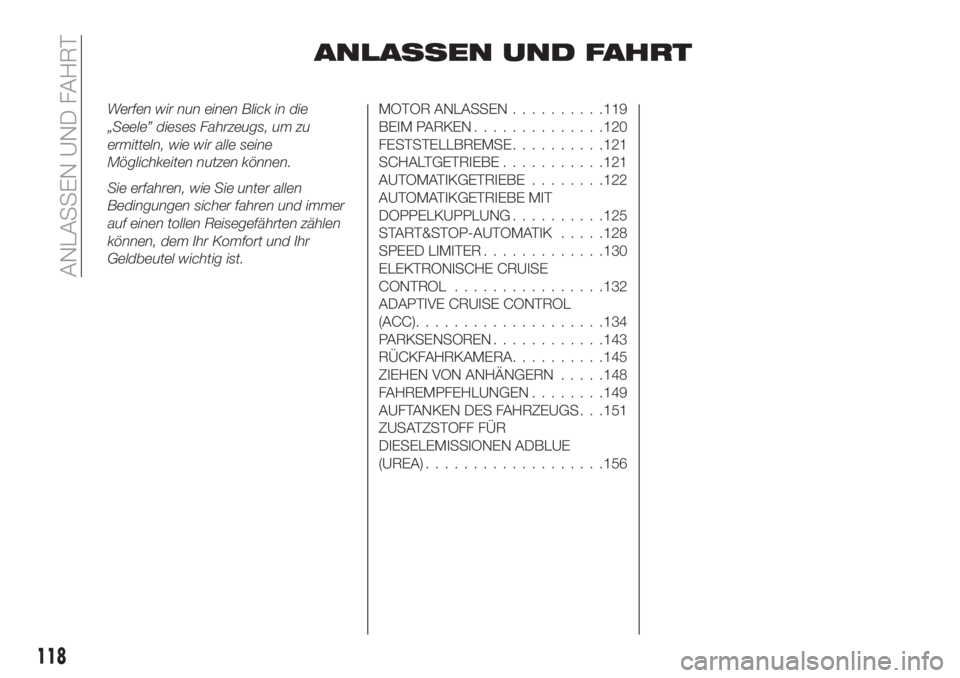

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN..........119
BEIM PARKEN..............120
FESTSTELLBREMSE..........121
SCHALTGETRIEBE...........121
AUTOMATIKGETRIEBE........122
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG..........125
START&STOP-AUTOMATIK.....128
SPEED LIMITER.............130
ELEKTRONISCHE CRUISE
CONTROL................132
ADAPTIVE CRUISE CONTROL
(ACC)....................134
PARKSENSOREN............143
RÜCKFAHRKAMERA..........145
ZIEHEN VON ANHÄNGERN.....148
FAHREMPFEHLUNGEN........149
AUFTANKEN DES FAHRZEUGS . . .151
ZUSATZSTOFF FÜR
DIESELEMISSIONEN ADBLUE
(UREA)...................156
118
ANLASSEN UND FAHRT
