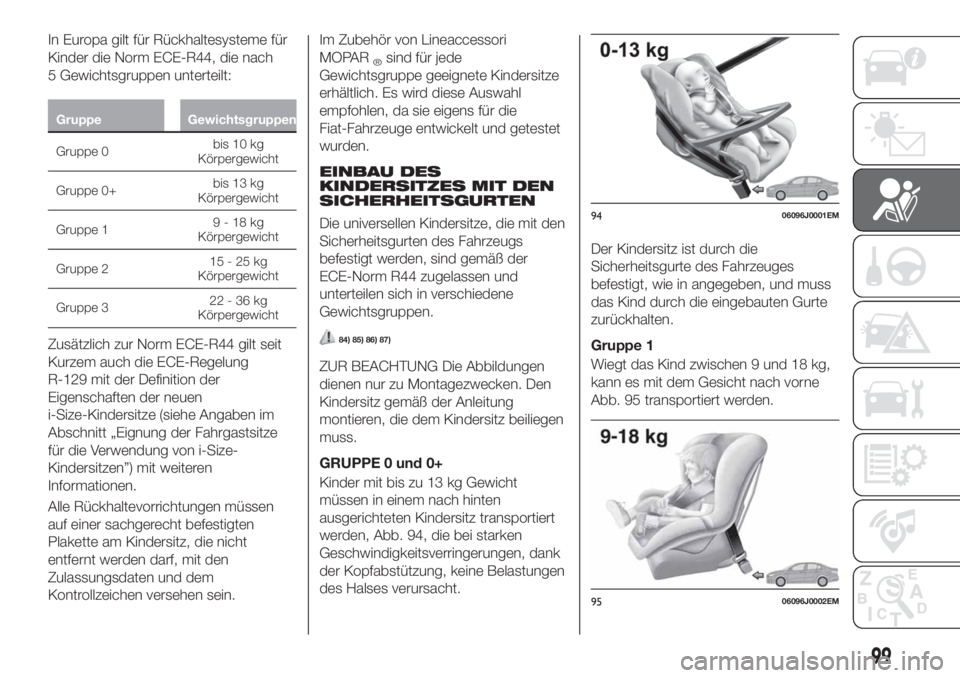

In Europa gilt für Rückhaltesysteme für
Kinder die Norm ECE-R44, die nach
5 Gewichtsgruppen unterteilt:
Gruppe Gewichtsgruppen
Gruppe 0bis 10 kg
Körpergewicht
Gruppe 0+bis 13 kg
Körpergewicht
Gruppe 19-18kg
Körpergewicht
Gruppe 215-25kg
Körpergewicht
Gruppe 322-36kg
Körpergewicht
Zusätzlich zur Norm ECE-R44 gilt seit
Kurzem auch die ECE-Regelung
R-129 mit der Definition der
Eigenschaften der neuen
i-Size-Kindersitze (siehe Angaben im
Abschnitt „Eignung der Fahrgastsitze
für die Verwendung von i-Size-
Kindersitzen”) mit weiteren
Informationen.
Alle Rückhaltevorrichtungen müssen
auf einer sachgerecht befestigten
Plakette am Kindersitz, die nicht
entfernt werden darf, mit den
Zulassungsdaten und dem
Kontrollzeichen versehen sein.Im Zubehör von Lineaccessori
MOPAR
®sind für jede
Gewichtsgruppe geeignete Kindersitze
erhältlich. Es wird diese Auswahl
empfohlen, da sie eigens für die
Fiat-Fahrzeuge entwickelt und getestet
wurden.
EINBAU DES
KINDERSITZES MIT DEN
SICHERHEITSGURTEN
Die universellen Kindersitze, die mit den
Sicherheitsgurten des Fahrzeugs
befestigt werden, sind gemäß der
ECE-Norm R44 zugelassen und
unterteilen sich in verschiedene
Gewichtsgruppen.
84) 85) 86) 87)
ZUR BEACHTUNG Die Abbildungen
dienen nur zu Montagezwecken. Den
Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.
GRUPPE 0 und 0+
Kinder mit bis zu 13 kg Gewicht
müssen in einem nach hinten
ausgerichteten Kindersitz transportiert
werden, Abb. 94, die bei starken
Geschwindigkeitsverringerungen, dank
der Kopfabstützung, keine Belastungen
des Halses verursacht.Der Kindersitz ist durch die
Sicherheitsgurte des Fahrzeuges
befestigt, wie in angegeben, und muss
das Kind durch die eingebauten Gurte
zurückhalten.
Gruppe 1
Wiegt das Kind zwischen 9 und 18 kg,
kann es mit dem Gesicht nach vorne
Abb. 95 transportiert werden.
9406096J0001EM
9506096J0002EM
99

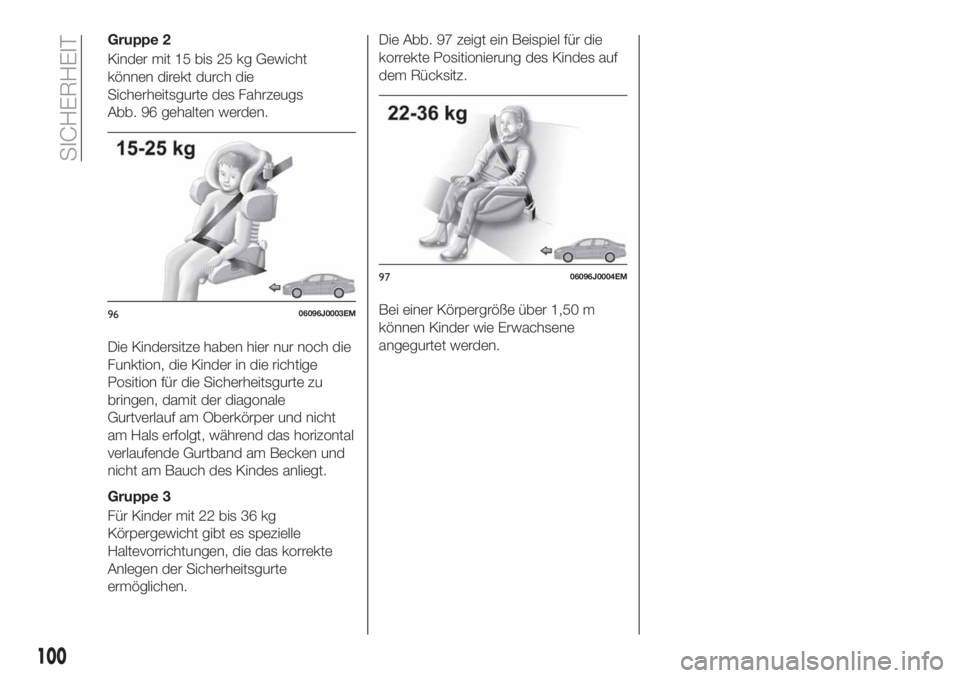

Gruppe 2
Kinder mit 15 bis 25 kg Gewicht
können direkt durch die
Sicherheitsgurte des Fahrzeugs
Abb. 96 gehalten werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige
Position für die Sicherheitsgurte zu
bringen, damit der diagonale
Gurtverlauf am Oberkörper und nicht
am Hals erfolgt, während das horizontal
verlaufende Gurtband am Becken und
nicht am Bauch des Kindes anliegt.
Gruppe 3
Für Kinder mit 22 bis 36 kg
Körpergewicht gibt es spezielle
Haltevorrichtungen, die das korrekte
Anlegen der Sicherheitsgurte
ermöglichen.Die Abb. 97 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
9606096J0003EM
9706096J0004EM
100
SICHERHEIT

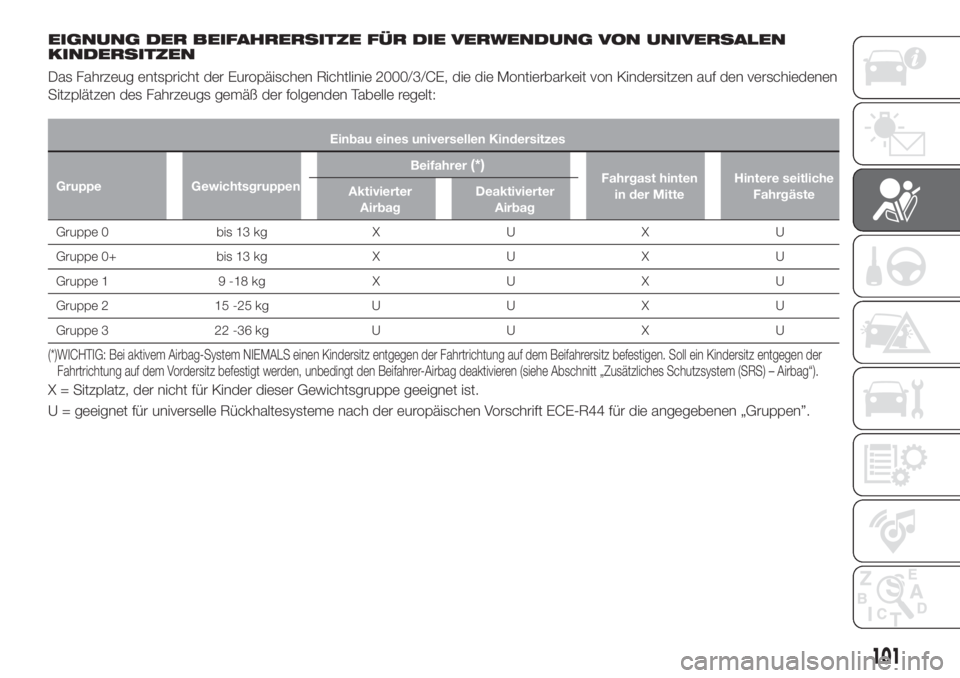

EIGNUNG DER BEIFAHRERSITZE FÜR DIE VERWENDUNG VON UNIVERSALEN
KINDERSITZEN
Das Fahrzeug entspricht der Europäischen Richtlinie 2000/3/CE, die die Montierbarkeit von Kindersitzen auf den verschiedenen
Sitzplätzen des Fahrzeugs gemäß der folgenden Tabelle regelt:
Einbau eines universellen Kindersitzes
Gruppe GewichtsgruppenBeifahrer
(*)Fahrgast hinten
in der MitteHintere seitliche
Fahrgäste Aktivierter
AirbagDeaktivierter
Airbag
Gruppe 0 bis 13 kg X U X U
Gruppe 0+ bis 13 kg X U X U
Gruppe 1 9 -18 kg X U X U
Gruppe 2 15 -25 kg U U X U
Gruppe 3 22 -36 kg U U X U
(*)WICHTIG: Bei aktivem Airbag-System NIEMALS einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen. Soll ein Kindersitzentgegen der
Fahrtrichtung auf dem Vordersitz befestigt werden, unbedingt den Beifahrer-Airbag deaktivieren (siehe Abschnitt „Zusätzliches Schutzsystem (SRS) – Airbag“).
X = Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U = geeignet für universelle Rückhaltesysteme nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
101

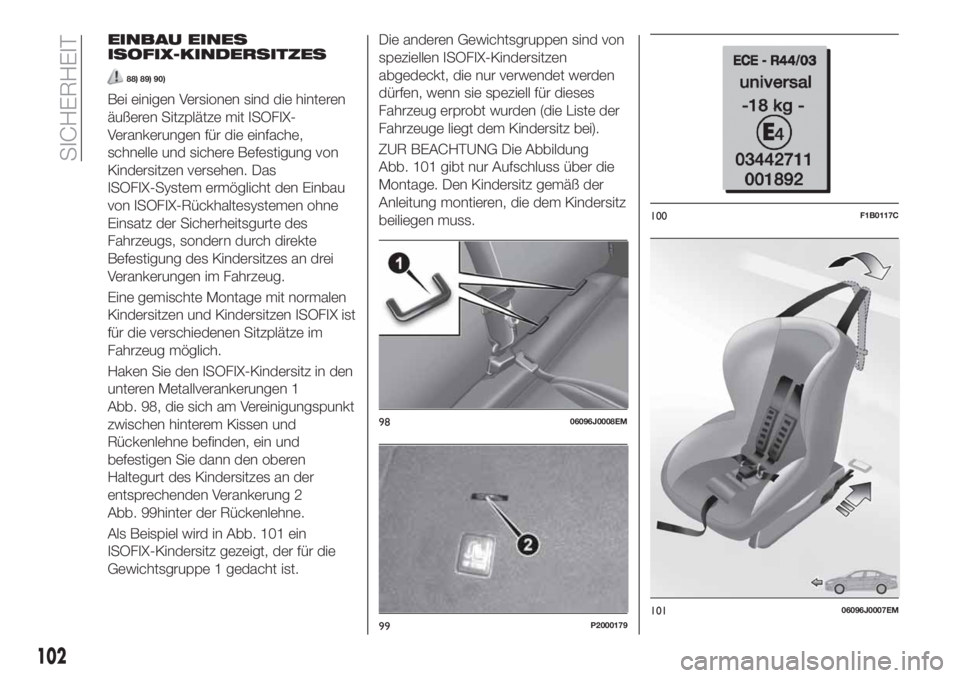

EINBAU EINES
ISOFIX-KINDERSITZES
88) 89) 90)
Bei einigen Versionen sind die hinteren
äußeren Sitzplätze mit ISOFIX-
Verankerungen für die einfache,
schnelle und sichere Befestigung von
Kindersitzen versehen. Das
ISOFIX-System ermöglicht den Einbau
von ISOFIX-Rückhaltesystemen ohne
Einsatz der Sicherheitsgurte des
Fahrzeugs, sondern durch direkte
Befestigung des Kindersitzes an drei
Verankerungen im Fahrzeug.
Eine gemischte Montage mit normalen
Kindersitzen und Kindersitzen ISOFIX ist
für die verschiedenen Sitzplätze im
Fahrzeug möglich.
Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen 1
Abb. 98, die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden, ein und
befestigen Sie dann den oberen
Haltegurt des Kindersitzes an der
entsprechenden Verankerung 2
Abb. 99hinter der Rückenlehne.
Als Beispiel wird in Abb. 101 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.Die anderen Gewichtsgruppen sind von
speziellen ISOFIX-Kindersitzen
abgedeckt, die nur verwendet werden
dürfen, wenn sie speziell für dieses
Fahrzeug erprobt wurden (die Liste der
Fahrzeuge liegt dem Kindersitz bei).
ZUR BEACHTUNG Die Abbildung
Abb. 101 gibt nur Aufschluss über die
Montage. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
9806096J0008EM
99P2000179
100F1B0117C
10106096J0007EM
102
SICHERHEIT

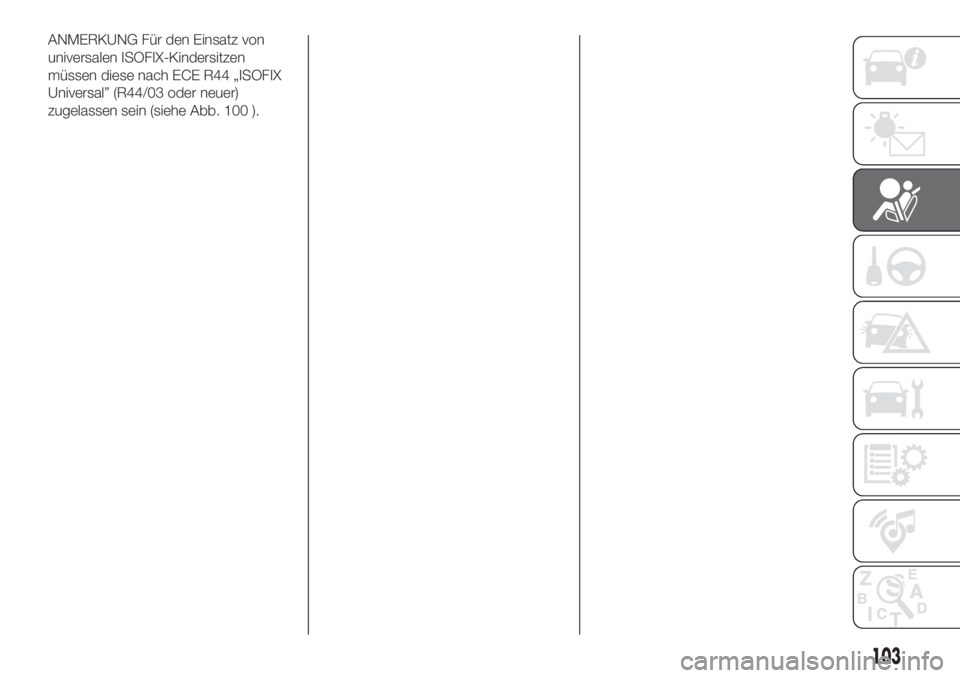

ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen
müssen diese nach ECE R44 „ISOFIX
Universal” (R44/03 oder neuer)
zugelassen sein (siehe Abb. 100 ).
103

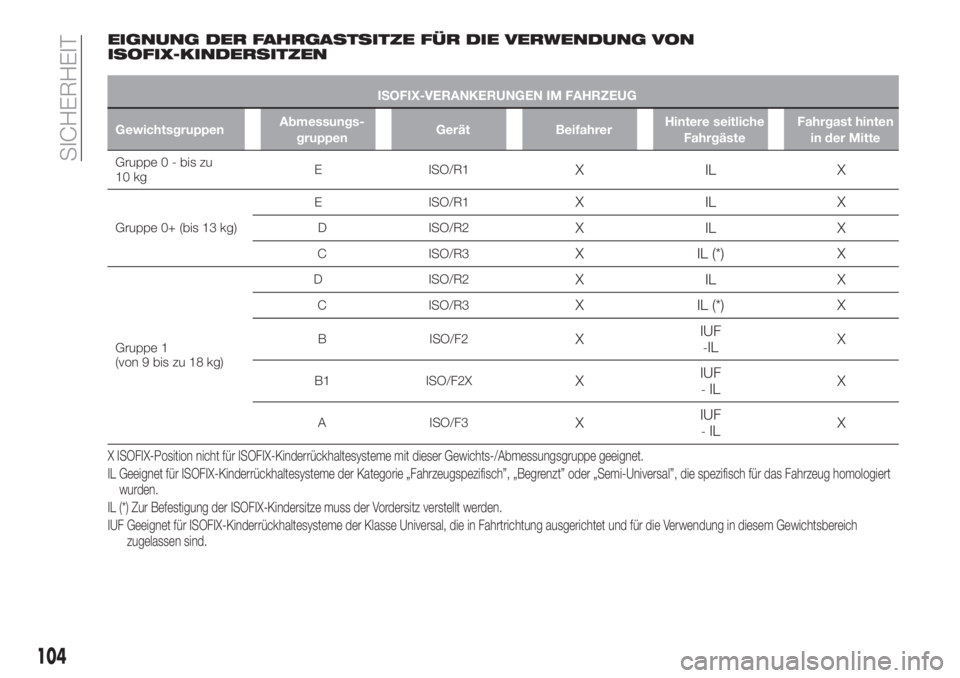

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
ISOFIX-VERANKERUNGEN IM FAHRZEUG
GewichtsgruppenAbmessungs-
gruppenGerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten
in der Mitte
Gruppe 0 - bis zu
10 kgE ISO/R1XILX
Gruppe 0+ (bis 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Abmessungsgruppe geeignet.
IL Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch”, „Begrenzt” oder „Semi-Universal”, die spezifisch für das Fahrzeug homologiert
wurden.
IL (*) Zur Befestigung der ISOFIX-Kindersitze muss der Vordersitz verstellt werden.
IUF Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem Gewichtsbereich
zugelassen sind.
104
SICHERHEIT
(von 9 bis zu 18 kg)

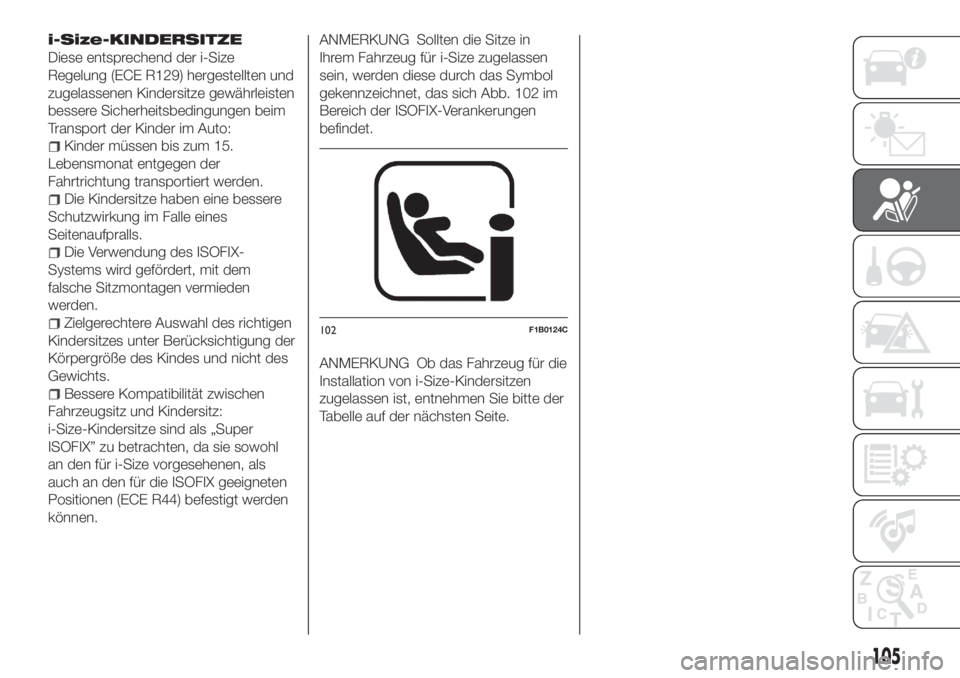

i-Size-KINDERSITZE
Diese entsprechend der i-Size
Regelung (ECE R129) hergestellten und
zugelassenen Kindersitze gewährleisten
bessere Sicherheitsbedingungen beim
Transport der Kinder im Auto:
Kinder müssen bis zum 15.
Lebensmonat entgegen der
Fahrtrichtung transportiert werden.
Die Kindersitze haben eine bessere
Schutzwirkung im Falle eines
Seitenaufpralls.
Die Verwendung des ISOFIX-
Systems wird gefördert, mit dem
falsche Sitzmontagen vermieden
werden.
Zielgerechtere Auswahl des richtigen
Kindersitzes unter Berücksichtigung der
Körpergröße des Kindes und nicht des
Gewichts.
Bessere Kompatibilität zwischen
Fahrzeugsitz und Kindersitz:
i-Size-Kindersitze sind als „Super
ISOFIX” zu betrachten, da sie sowohl
an den für i-Size vorgesehenen, als
auch an den für die ISOFIX geeigneten
Positionen (ECE R44) befestigt werden
können.
ANMERKUNG Sollten die Sitze in
Ihrem Fahrzeug für i-Size zugelassen
sein, werden diese durch das Symbol
gekennzeichnet, das sich Abb. 102 im
Bereich der ISOFIX-Verankerungen
befindet.
ANMERKUNG Ob das Fahrzeug für die
Installation von i-Size-Kindersitzen
zugelassen ist, entnehmen Sie bitte der
Tabelle auf der nächsten Seite.
102F1B0124C
105

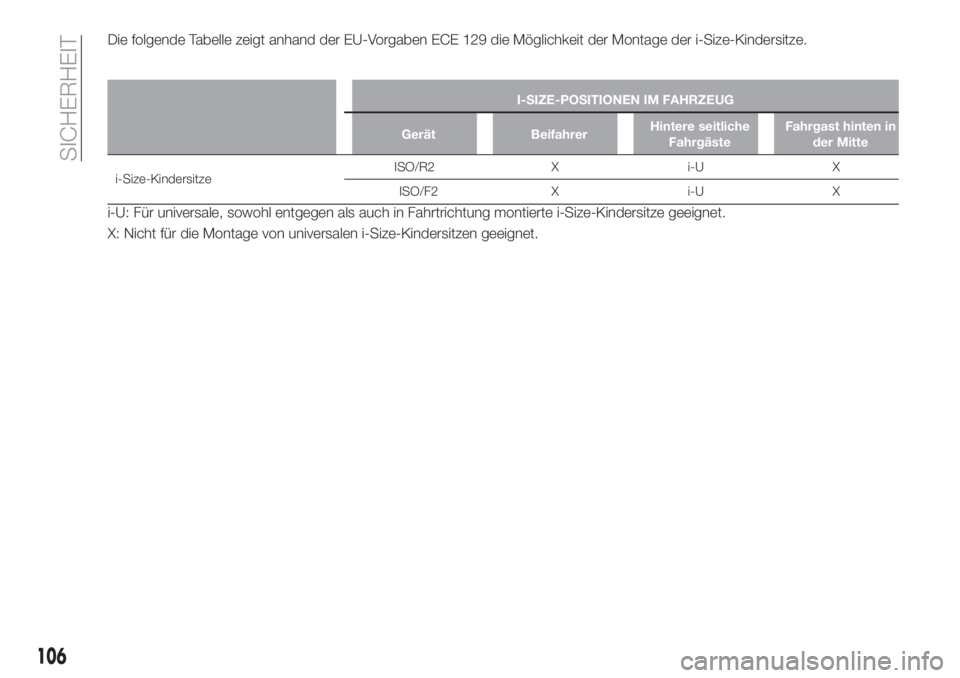

Die folgende Tabelle zeigt anhand der EU-Vorgaben ECE 129 die Möglichkeit der Montage der i-Size-Kindersitze.
I-SIZE-POSITIONEN IM FAHRZEUG
Gerät BeifahrerHintere seitliche
FahrgästeFahrgast hinten in
der Mitte
i-Size-KindersitzeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: Für universale, sowohl entgegen als auch in Fahrtrichtung montierte i-Size-Kindersitze geeignet.
X: Nicht für die Montage von universalen i-Size-Kindersitzen geeignet.
106
SICHERHEIT

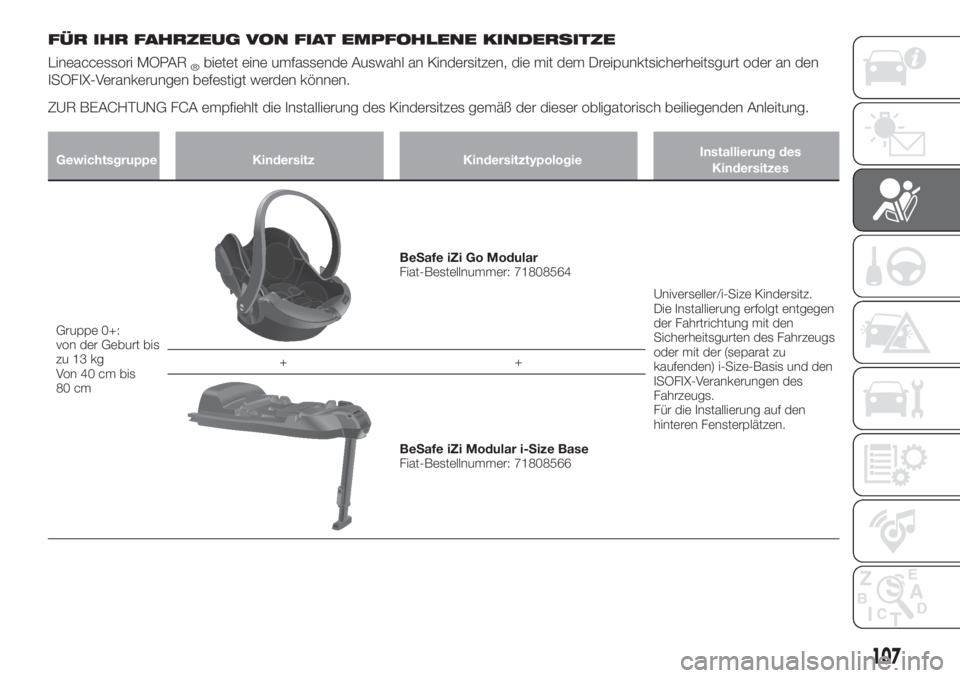

FÜR IHR FAHRZEUG VON FIAT EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der dieser obligatorisch beiliegenden Anleitung.
Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 0+:
von der Geburt bis
zu 13 kg
Von40cmbis
80 cm
BeSafe iZi Go Modular
Fiat-Bestellnummer: 71808564
Universeller/i-Size Kindersitz.
Die Installierung erfolgt entgegen
der Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu
kaufenden) i-Size-Basis und den
ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen. ++
BeSafe iZi Modular i-Size Base
Fiat-Bestellnummer: 71808566
107

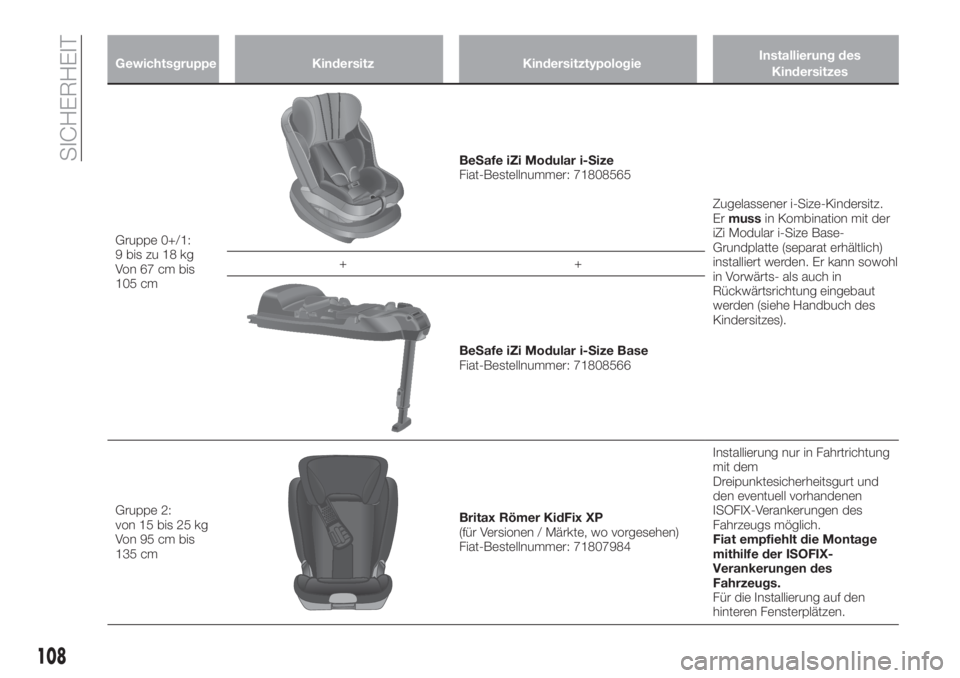

Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 0+/1:
9 bis zu 18 kg
Von67cmbis
105 cm
BeSafe iZi Modular i-Size
Fiat-Bestellnummer: 71808565
Zugelassener i-Size-Kindersitz.
Ermussin Kombination mit der
iZi Modular i-Size Base-
Grundplatte (separat erhältlich)
installiert werden. Er kann sowohl
in Vorwärts- als auch in
Rückwärtsrichtung eingebaut
werden (siehe Handbuch des
Kindersitzes). ++
BeSafe iZi Modular i-Size Base
Fiat-Bestellnummer: 71808566
Gruppe 2:
von 15 bis 25 kg
Von95cmbis
135 cm
Britax Römer KidFix XP
(für Versionen / Märkte, wo vorgesehen)
Fiat-Bestellnummer: 71807984Installierung nur in Fahrtrichtung
mit dem
Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen des
Fahrzeugs möglich.
Fiat empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
108
