FIAT TIPO 5DOORS STATION WAGON 2019 Betriebsanleitung (in German)

AUTOMATIKGETRIEBE
MIT
DOPPELKUPPLUNG

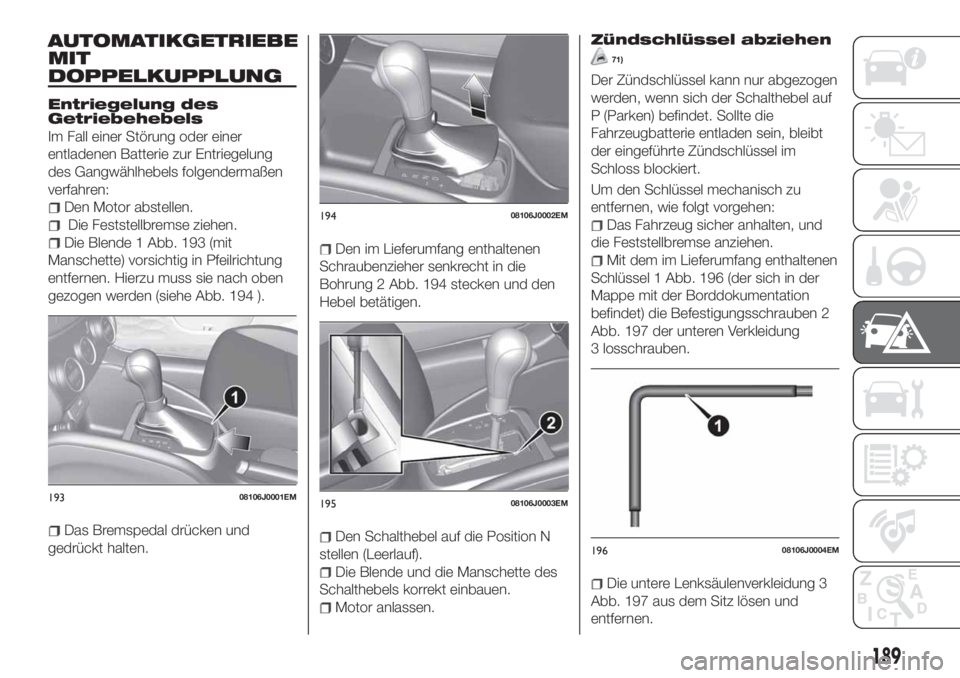

Entriegelung des
Getriebehebels
Im Fall einer Störung oder einer
entladenen Batterie zur Entriegelung
des Gangwählhebels folgendermaßen
verfahren:
Den Motor abstellen.
Die Feststellbremse ziehen.
Die Blende 1 Abb. 193 (mit
Manschette) vorsichtig in Pfeilrichtung
entfernen. Hierzu muss sie nach oben
gezogen werden (siehe Abb. 194 ).
Das Bremspedal drücken und
gedrückt halten.
Den im Lieferumfang enthaltenen
Schraubenzieher senkrecht in die
Bohrung 2 Abb. 194 stecken und den
Hebel betätigen.
Den Schalthebel auf die Position N
stellen (Leerlauf).
Die Blende und die Manschette des
Schalthebels korrekt einbauen.
Motor anlassen.
Zündschlüssel abziehen
71)
Der Zündschlüssel kann nur abgezogen
werden, wenn sich der Schalthebel auf
P (Parken) befindet. Sollte die
Fahrzeugbatterie entladen sein, bleibt
der eingeführte Zündschlüssel im
Schloss blockiert.
Um den Schlüssel mechanisch zu
entfernen, wie folgt vorgehen:
Das Fahrzeug sicher anhalten, und
die Feststellbremse anziehen.
Mit dem im Lieferumfang enthaltenen
Schlüssel 1 Abb. 196 (der sich in der
Mappe mit der Borddokumentation
befindet) die Befestigungsschrauben 2
Abb. 197 der unteren Verkleidung
3 losschrauben.
Die untere Lenksäulenverkleidung 3
Abb. 197 aus dem Sitz lösen und
entfernen.
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
189

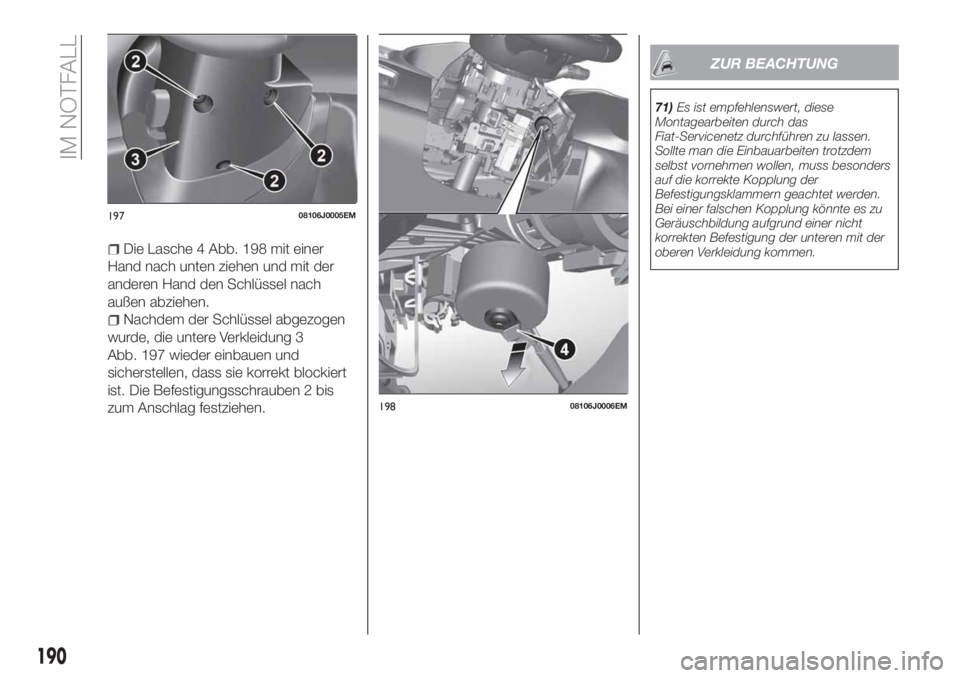

Die Lasche 4 Abb. 198 mit einer
Hand nach unten ziehen und mit der
anderen Hand den Schlüssel nach
außen abziehen.
Nachdem der Schlüssel abgezogen
wurde, die untere Verkleidung 3
Abb. 197 wieder einbauen und
sicherstellen, dass sie korrekt blockiert
ist. Die Befestigungsschrauben 2 bis
zum Anschlag festziehen.
ZUR BEACHTUNG
71)Es ist empfehlenswert, diese
Montagearbeiten durch das
Fiat-Servicenetz durchführen zu lassen.
Sollte man die Einbauarbeiten trotzdem
selbst vornehmen wollen, muss besonders
auf die korrekte Kopplung der
Befestigungsklammern geachtet werden.
Bei einer falschen Kopplung könnte es zu
Geräuschbildung aufgrund einer nicht
korrekten Befestigung der unteren mit der
oberen Verkleidung kommen.
19708106J0005EM
19808106J0006EM
190
IM NOTFALL

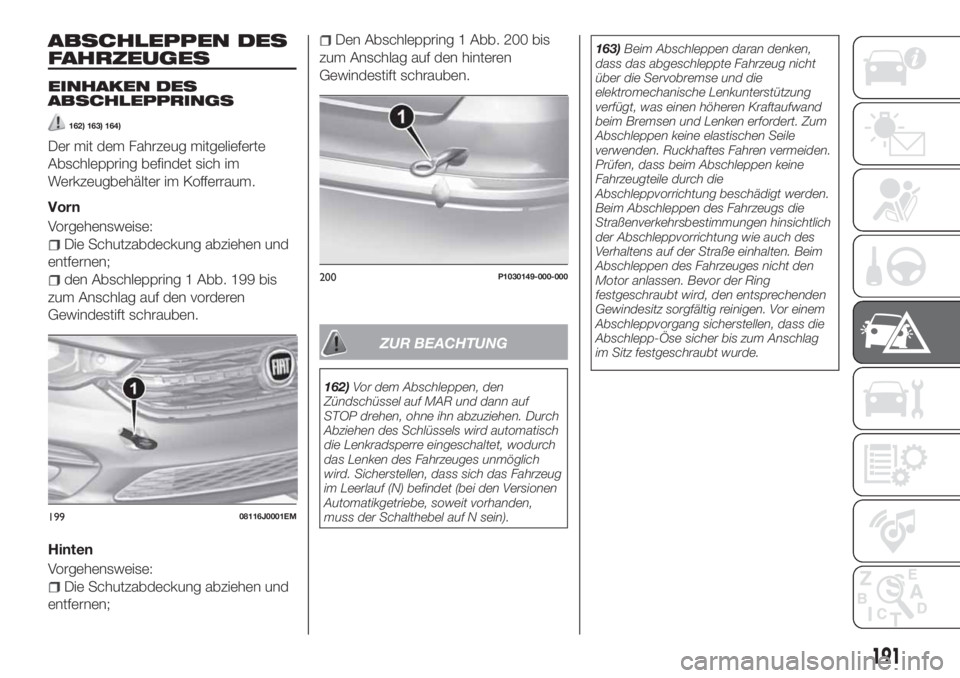

ABSCHLEPPEN DES
FAHRZEUGES
EINHAKEN DES
ABSCHLEPPRINGS
162) 163) 164)
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugbehälter im Kofferraum.
Vorn
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
den Abschleppring 1 Abb. 199 bis
zum Anschlag auf den vorderen
Gewindestift schrauben.
Hinten
Vorgehensweise:
Die Schutzabdeckung abziehen und
entfernen;
Den Abschleppring 1 Abb. 200 bis
zum Anschlag auf den hinteren
Gewindestift schrauben.
ZUR BEACHTUNG
162)Vor dem Abschleppen, den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird. Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (bei den Versionen
Automatikgetriebe, soweit vorhanden,
muss der Schalthebel auf N sein).163)Beim Abschleppen daran denken,
dass das abgeschleppte Fahrzeug nicht
über die Servobremse und die
elektromechanische Lenkunterstützung
verfügt, was einen höheren Kraftaufwand
beim Bremsen und Lenken erfordert. Zum
Abschleppen keine elastischen Seile
verwenden. Ruckhaftes Fahren vermeiden.
Prüfen, dass beim Abschleppen keine
Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs die
Straßenverkehrsbestimmungen hinsichtlich
der Abschleppvorrichtung wie auch des
Verhaltens auf der Straße einhalten. Beim
Abschleppen des Fahrzeuges nicht den
Motor anlassen. Bevor der Ring
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor einem
Abschleppvorgang sicherstellen, dass die
Abschlepp-Öse sicher bis zum Anschlag
im Sitz festgeschraubt wurde.
19908116J0001EM
200P1030149-000-000
191

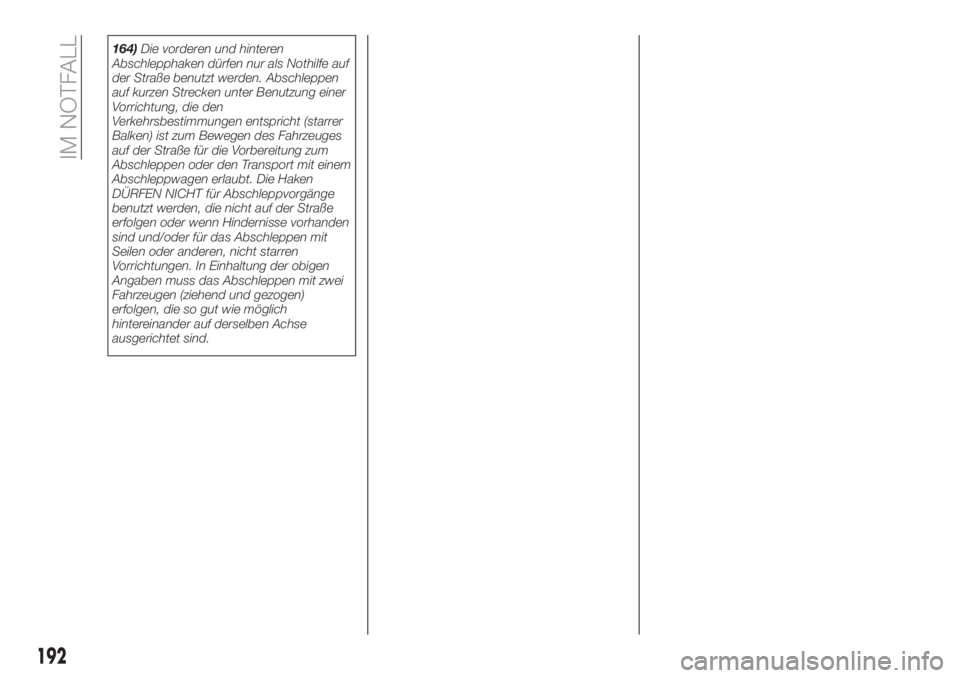

164)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Abschleppen
auf kurzen Strecken unter Benutzung einer
Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
192
IM NOTFALL

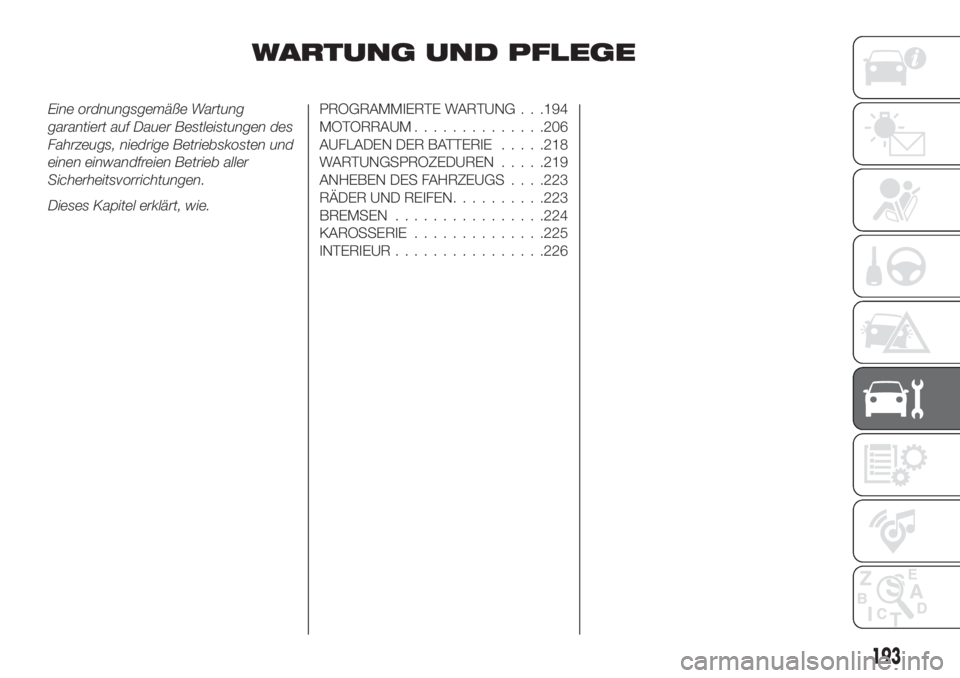

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG . . .194
MOTORRAUM..............206
AUFLADEN DER BATTERIE.....218
WARTUNGSPROZEDUREN.....219
ANHEBEN DES FAHRZEUGS. . . .223
RÄDER UND REIFEN..........223
BREMSEN................224
KAROSSERIE..............225
INTERIEUR................226
193

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und/oder in zeitlichen Abständen, wie
im Plan für die programmierte Wartung
beschrieben, vorgegeben.
Um die optimale Effizienz des
Fahrzeugs zu gewährleisten, sind auf
den Seiten im Anschluss an den
Wartungsplan einige zusätzliche
periodische Kontrollen aufgeführt, die
häufiger als die normalen Inspektionen
durchgeführt werden sollten.
Die programmierte Wartung wird vom
ganzen Fiat-Servicenetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit dem
ausdrücklichen Einverständnis des
Kunden ausgeführt werden. Wird das
Fahrzeug häufig zum Ziehen eines
Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der
programmierten Wartung zu verkürzen.HINWEISE
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verfall der Garantie führen.
Es wird empfohlen, dem
Fiat-Servicenetz alle Zweifel bezüglich
des ordnungsgemäßen Betriebs des
Fahrzeugs mitzuteilen, ohne die
nächste Inspektion abzuwarten.
194
WARTUNG UND PFLEGE

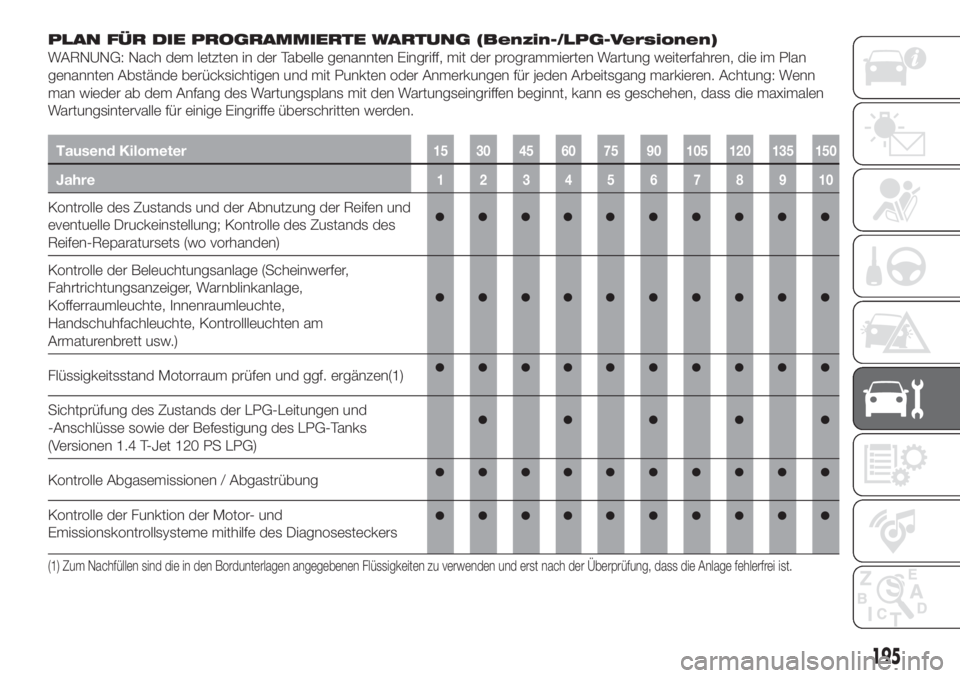

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Benzin-/LPG-Versionen)
WARNUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan
genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren. Achtung: Wenn
man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die maximalen
Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands des
Reifen-Reparatursets (wo vorhanden)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Sichtprüfung des Zustands der LPG-Leitungen und
-Anschlüsse sowie der Befestigung des LPG-Tanks
(Versionen 1.4 T-Jet 120 PS LPG)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle der Funktion der Motor- und
Emissionskontrollsysteme mithilfe des Diagnosesteckers
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Überprüfung, dass die Anlage fehlerfrei ist.
195

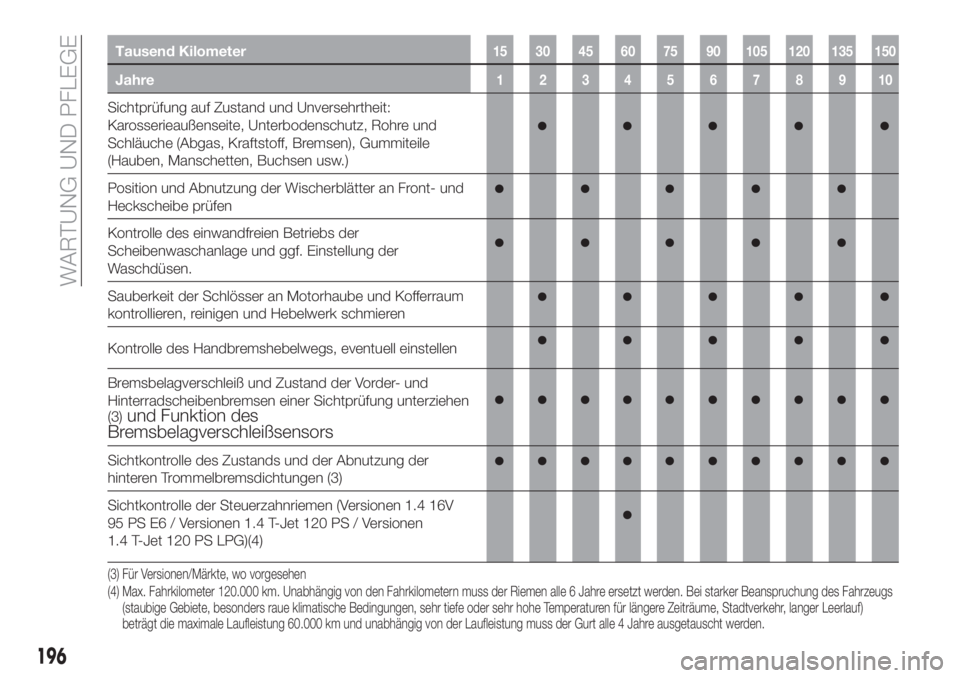

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Position und Abnutzung der Wischerblätter an Front- und
Heckscheibe prüfen
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Bremsbelagverschleiß und Zustand der Vorder- und
Hinterradscheibenbremsen einer Sichtprüfung unterziehen
(3)
und Funktion des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands und der Abnutzung der
hinteren Trommelbremsdichtungen (3)
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E6 / Versionen 1.4 T-Jet 120 PS / Versionen
1.4 T-Jet 120 PS LPG)(4)
(3) Für Versionen/Märkte, wo vorgesehen
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
196
WARTUNG UND PFLEGE

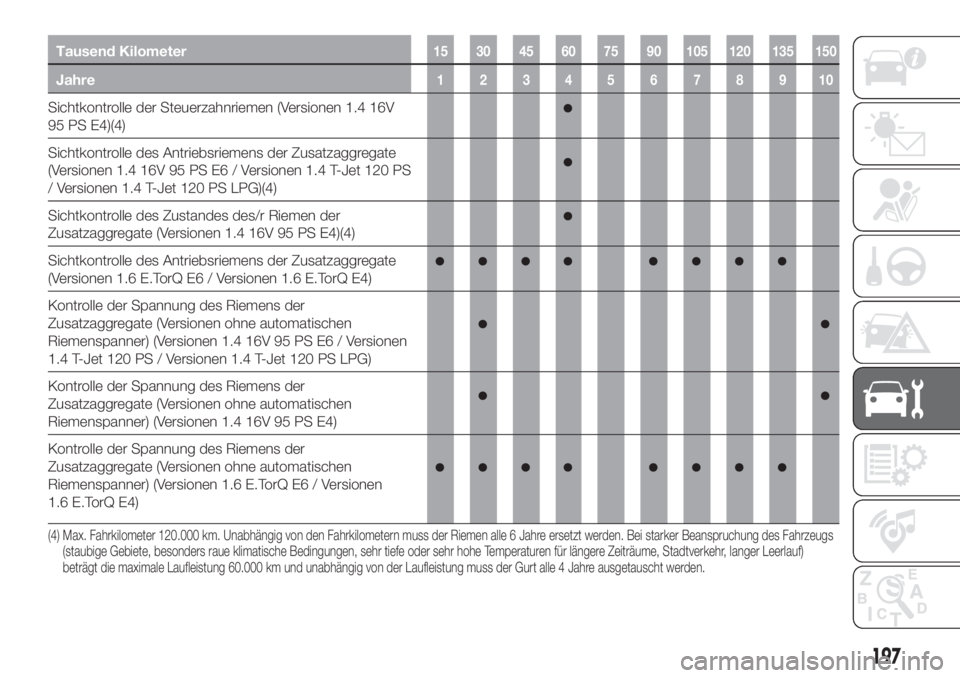

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtkontrolle der Steuerzahnriemen (Versionen 1.4 16V
95 PS E4)(4)
Sichtkontrolle des Antriebsriemens der Zusatzaggregate
(Versionen 1.4 16V 95 PS E6 / Versionen 1.4 T-Jet 120 PS
/ Versionen 1.4 T-Jet 120 PS LPG)(4)
Sichtkontrolle des Zustandes des/r Riemen der
Zusatzaggregate (Versionen 1.4 16V 95 PS E4)(4)
Sichtkontrolle des Antriebsriemens der Zusatzaggregate
(Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.4 16V 95 PS E6 / Versionen
1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS LPG)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.4 16V 95 PS E4)
Kontrolle der Spannung des Riemens der
Zusatzaggregate (Versionen ohne automatischen
Riemenspanner) (Versionen 1.6 E.TorQ E6 / Versionen
1.6 E.TorQ E4)
(4) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, besonders raue klimatische Bedingungen, sehr tiefe oder sehr hohe Temperaturen für längere Zeiträume, Stadtverkehr, langer Leerlauf)
beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss der Gurt alle 4 Jahre ausgetauscht werden.
197

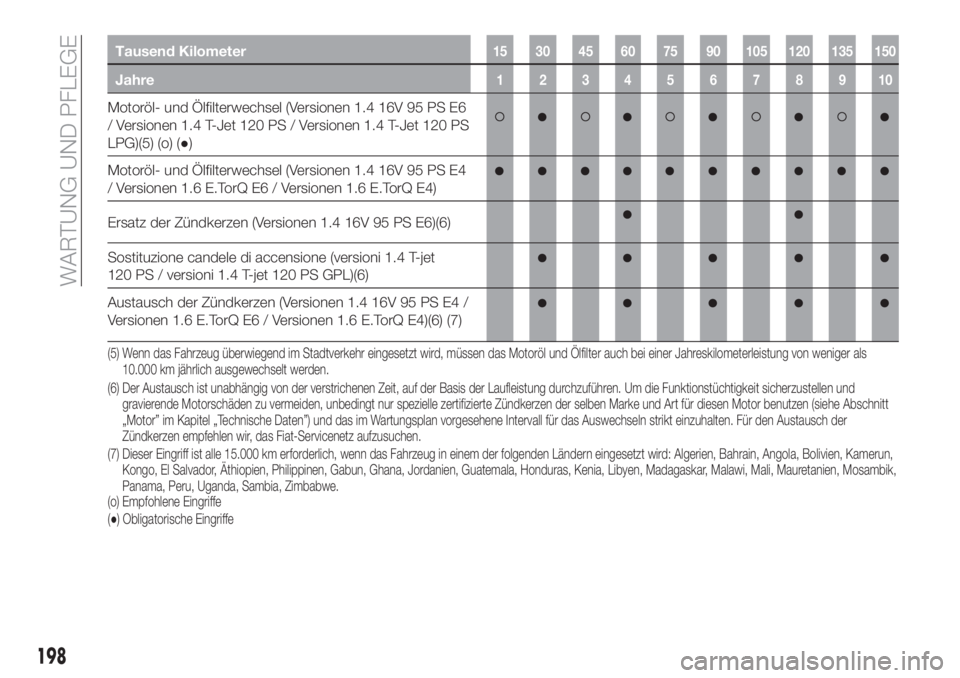

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E6
/ Versionen 1.4 T-Jet 120 PS / Versionen 1.4 T-Jet 120 PS
LPG)(5) (o) (●)
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E4
/ Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Ersatz der Zündkerzen (Versionen 1.4 16V 95 PS E6)(6)
Sostituzione candele di accensione (versioni 1.4 T-jet
120 PS / versioni 1.4 T-jet 120 PS GPL)(6)
Austausch der Zündkerzen (Versionen 1.4 16V 95 PS E4 /
Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)(6) (7)
(5) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km jährlich ausgewechselt werden.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe (6) Der Austausch ist unabhängig von der verstrichenen Zeit, auf der Basis der Laufleistung durchzuführen. Um die Funktionstüchtigkeit sicherzustellen und
gravierende Motorschäden zu vermeiden, unbedingt nur spezielle zertifizierte Zündkerzen der selben Marke und Art für diesen Motor benutzen (sieheAbschnitt
„Motor” im Kapitel „Technische Daten”) und das im Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Austausch der
Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(7) Dieser Eingriff ist alle 15.000 km erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Algerien, Bahrain, Angola, Bolivien, Kamerun,
Kongo, El Salvador, Äthiopien, Philippinen, Gabun, Ghana, Jordanien, Guatemala, Honduras, Kenia, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mosambik,
Panama, Peru, Uganda, Sambia, Zimbabwe.
198
WARTUNG UND PFLEGE
