FIAT TIPO 5DOORS STATION WAGON 2019 Drift- och underhållshandbok (in Swedish)

lossa elkontakten;
återanslut kontakten till det nya
aggregatet. Aktivera den sedan genom
att vrida medurs. Se till att den
blockeras på rätt sätt;
återmontera inspektionsluckan.

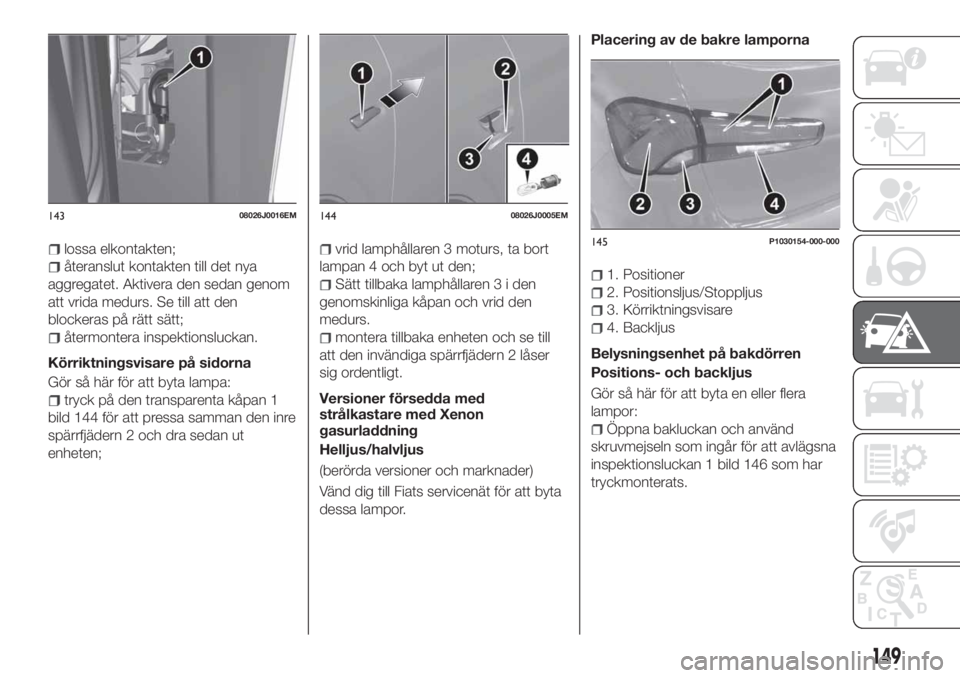

Körriktningsvisare på sidorna
Gör så här för att byta lampa:
tryck på den transparenta kåpan 1
bild 144 för att pressa samman den inre
spärrfjädern 2 och dra sedan ut
enheten;
vrid lamphållaren 3 moturs, ta bort
lampan 4 och byt ut den;
Sätt tillbaka lamphållaren3iden
genomskinliga kåpan och vrid den
medurs.
montera tillbaka enheten och se till
att den invändiga spärrfjädern 2 låser
sig ordentligt.
Versioner försedda med
strålkastare med Xenon
gasurladdning
Helljus/halvljus
(berörda versioner och marknader)
Vänd dig till Fiats servicenät för att byta
dessa lampor.Placering av de bakre lamporna
1. Positioner
2. Positionsljus/Stoppljus
3. Körriktningsvisare
4. Backljus
Belysningsenhet på bakdörren
Positions- och backljus
Gör så här för att byta en eller flera
lampor:
Öppna bakluckan och använd
skruvmejseln som ingår för att avlägsna
inspektionsluckan 1 bild 146 som har
tryckmonterats.
14308026J0016EM14408026J0005EM
145P1030154-000-000
149

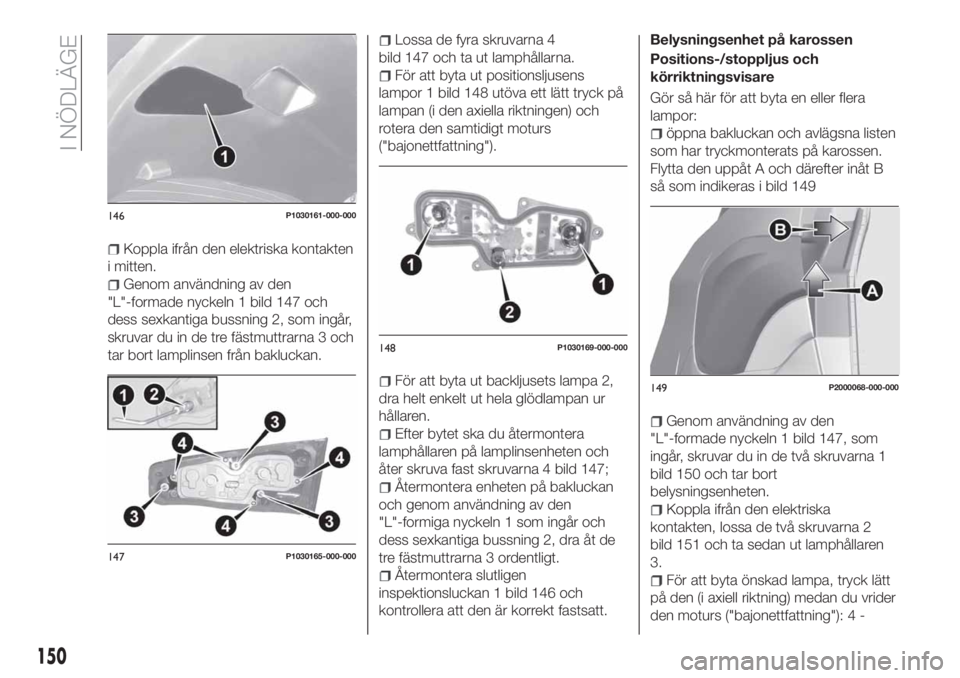

Koppla ifrån den elektriska kontakten
i mitten.
Genom användning av den
"L"-formade nyckeln 1 bild 147 och
dess sexkantiga bussning 2, som ingår,
skruvar du in de tre fästmuttrarna 3 och
tar bort lamplinsen från bakluckan.
Lossa de fyra skruvarna 4
bild 147 och ta ut lamphållarna.
För att byta ut positionsljusens
lampor 1 bild 148 utöva ett lätt tryck på
lampan (i den axiella riktningen) och
rotera den samtidigt moturs
("bajonettfattning").
För att byta ut backljusets lampa 2,
dra helt enkelt ut hela glödlampan ur
hållaren.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 4 bild 147;
Återmontera enheten på bakluckan
och genom användning av den
"L"-formiga nyckeln 1 som ingår och
dess sexkantiga bussning 2, dra åt de
tre fästmuttrarna 3 ordentligt.
Återmontera slutligen
inspektionsluckan 1 bild 146 och
kontrollera att den är korrekt fastsatt.Belysningsenhet på karossen
Positions-/stoppljus och
körriktningsvisare
Gör så här för att byta en eller flera
lampor:
öppna bakluckan och avlägsna listen
som har tryckmonterats på karossen.
Flytta den uppåt A och därefter inåt B
så som indikeras i bild 149
Genom användning av den
"L"-formade nyckeln 1 bild 147, som
ingår, skruvar du in de två skruvarna 1
bild 150 och tar bort
belysningsenheten.
Koppla ifrån den elektriska
kontakten, lossa de två skruvarna 2
bild 151 och ta sedan ut lamphållaren
3.
För att byta önskad lampa, tryck lätt
på den (i axiell riktning) medan du vrider
den moturs ("bajonettfattning"): 4 -
146P1030161-000-000
147P1030165-000-000
148P1030169-000-000
149P2000068-000-000
150
I NÖDLÄGE

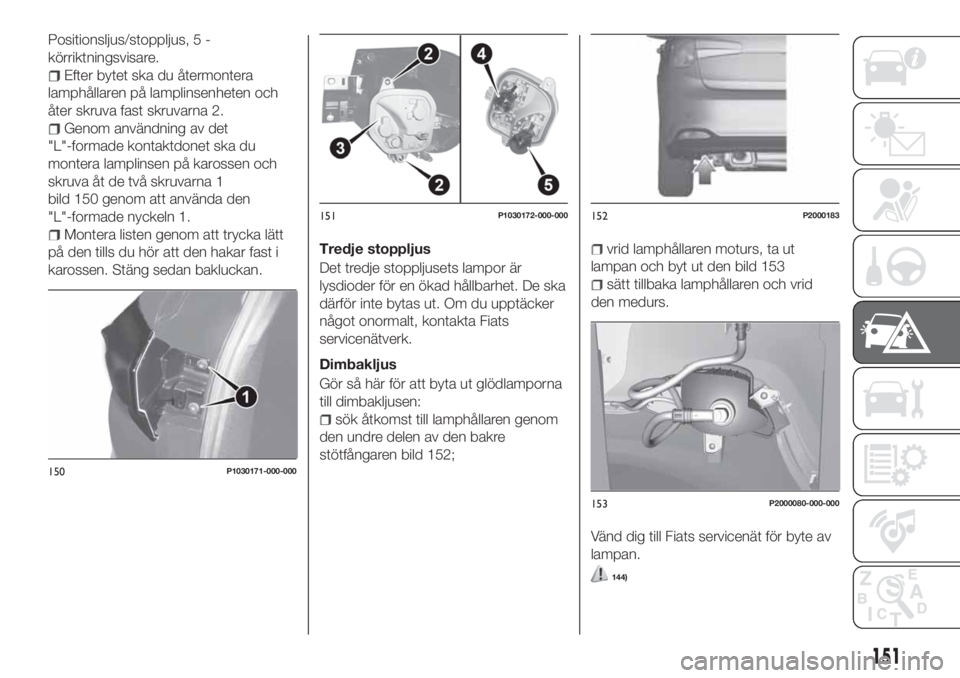

Positionsljus/stoppljus, 5 -
körriktningsvisare.
Efter bytet ska du återmontera
lamphållaren på lamplinsenheten och
åter skruva fast skruvarna 2.
Genom användning av det
"L"-formade kontaktdonet ska du
montera lamplinsen på karossen och
skruva åt de två skruvarna 1
bild 150 genom att använda den
"L"-formade nyckeln 1.
Montera listen genom att trycka lätt
på den tills du hör att den hakar fast i
karossen. Stäng sedan bakluckan.Tredje stoppljus
Det tredje stoppljusets lampor är
lysdioder för en ökad hållbarhet. De ska
därför inte bytas ut. Om du upptäcker
något onormalt, kontakta Fiats
servicenätverk.
Dimbakljus
Gör så här för att byta ut glödlamporna
till dimbakljusen:
sök åtkomst till lamphållaren genom
den undre delen av den bakre
stötfångaren bild 152;
vrid lamphållaren moturs, ta ut
lampan och byt ut den bild 153
sätt tillbaka lamphållaren och vrid
den medurs.
Vänd dig till Fiats servicenät för byte av
lampan.
144)
150P1030171-000-000
151P1030172-000-000152P2000183
153P2000080-000-000
151

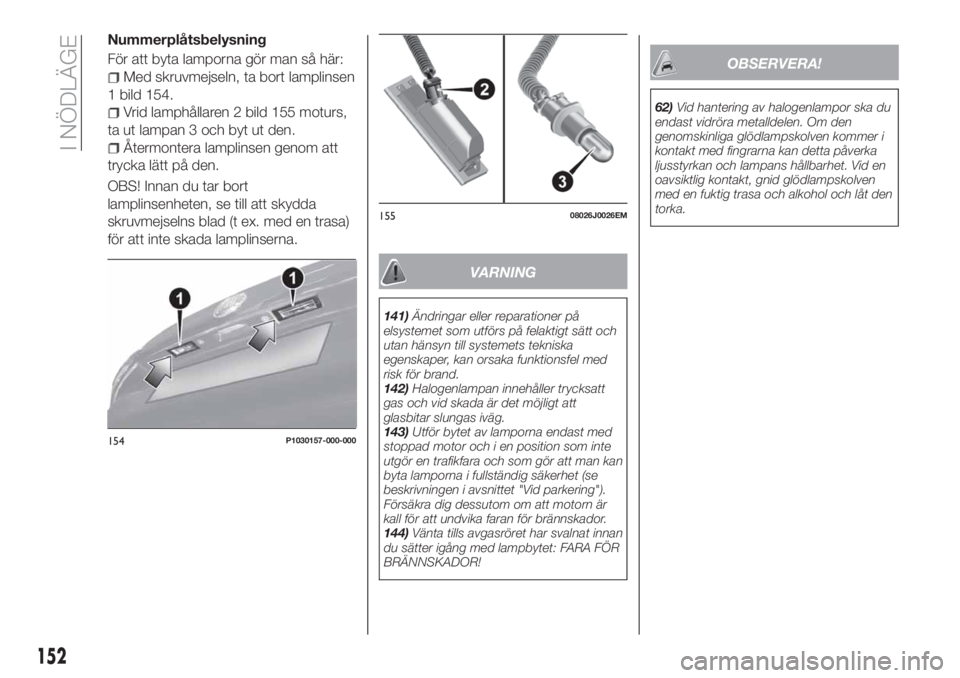

Nummerplåtsbelysning
För att byta lamporna gör man så här:
Med skruvmejseln, ta bort lamplinsen
1 bild 154.
Vrid lamphållaren 2 bild 155 moturs,
ta ut lampan 3 och byt ut den.
Återmontera lamplinsen genom att
trycka lätt på den.
OBS! Innan du tar bort
lamplinsenheten, se till att skydda
skruvmejselns blad (t ex. med en trasa)
för att inte skada lamplinserna.
VARNING
141)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
142)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
143)Utför bytet av lamporna endast med
stoppad motor och i en position som inte
utgör en trafikfara och som gör att man kan
byta lamporna i fullständig säkerhet (se
beskrivningen i avsnittet "Vid parkering").
Försäkra dig dessutom om att motorn är
kall för att undvika faran för brännskador.
144)Vänta tills avgasröret har svalnat innan
du sätter igång med lampbytet: FARA FÖR
BRÄNNSKADOR!
OBSERVERA!
62)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.
154P1030157-000-000
15508026J0026EM
152
I NÖDLÄGE

BYTE AV
SÄKRINGAR
ALLMÄNT
145) 146) 147) 148)
63)
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
Pincett för att dra ut säkringar
För att byta säkring, ska du använda
den tång som sitter på insidan av
säkringsdosans lock i motorrummet (se
bild 156 ).
Tången är förberedd med två olika
ändar och har särskilt framtagits för att
ta bort olika typer av säkringar som
finns i bilen.
Efter att ha använt den, ska du sätta
tillbaka tången i sätet.
SÄKRINGARNAS
PLACERING
Säkringarna sitter samlade i fyra
säkringsboxar i instrumentpanelen,
under instrumentpanelen, i
motorrummet och i bagageutrymmet.
SÄKRINGSBOX I
MOTORRUMMET
64)
Styrenheten sitter bredvid batteriet
bild 157.
Följ stegen nedan för åtkomst till
säkringarna:
tryck ner skruv 1 bild 158 helt genom
att använda den medföljande
skruvmejseln;
15608036J0002EM
15708036J0005EM
153

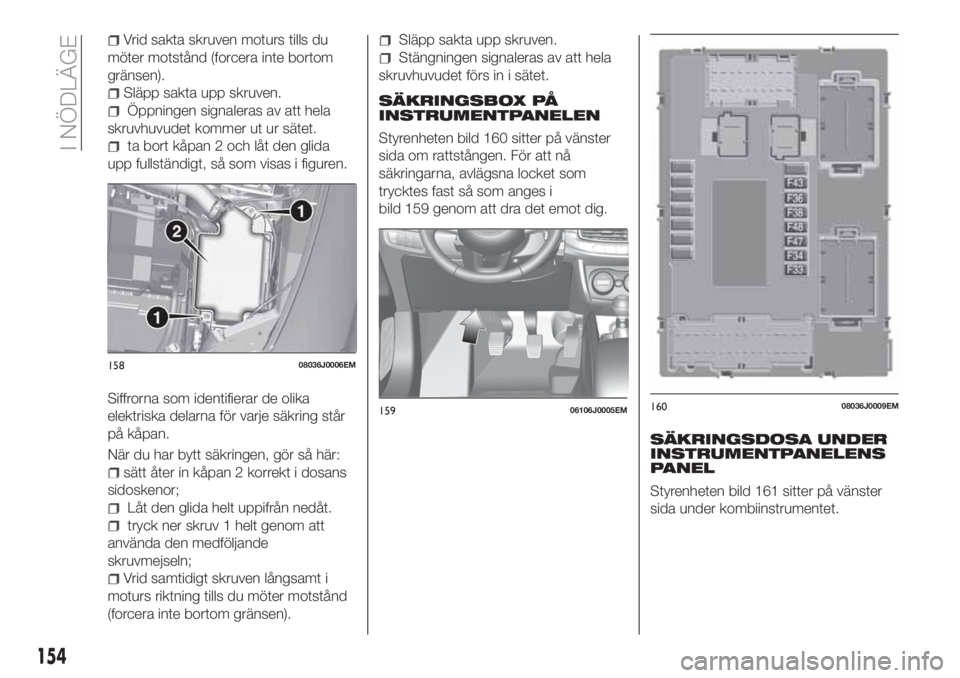

Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
ta bort kåpan 2 och låt den glida
upp fullständigt, så som visas i figuren.
Siffrorna som identifierar de olika
elektriska delarna för varje säkring står
på kåpan.
När du har bytt säkringen, gör så här:
sätt åter in kåpan 2 korrekt i dosans
sidoskenor;
Låt den glida helt uppifrån nedåt.
tryck ner skruv 1 helt genom att
använda den medföljande
skruvmejseln;
Vrid samtidigt skruven långsamt i
moturs riktning tills du möter motstånd
(forcera inte bortom gränsen).
Släpp sakta upp skruven.
Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
SÄKRINGSBOX PÅ
INSTRUMENTPANELEN
Styrenheten bild 160 sitter på vänster
sida om rattstången. För att nå
säkringarna, avlägsna locket som
trycktes fast så som anges i
bild 159 genom att dra det emot dig.
SÄKRINGSDOSA UNDER
INSTRUMENTPANELENS
PANEL
Styrenheten bild 161 sitter på vänster
sida under kombiinstrumentet.
15808036J0006EM
15906106J0005EM16008036J0009EM
154
I NÖDLÄGE

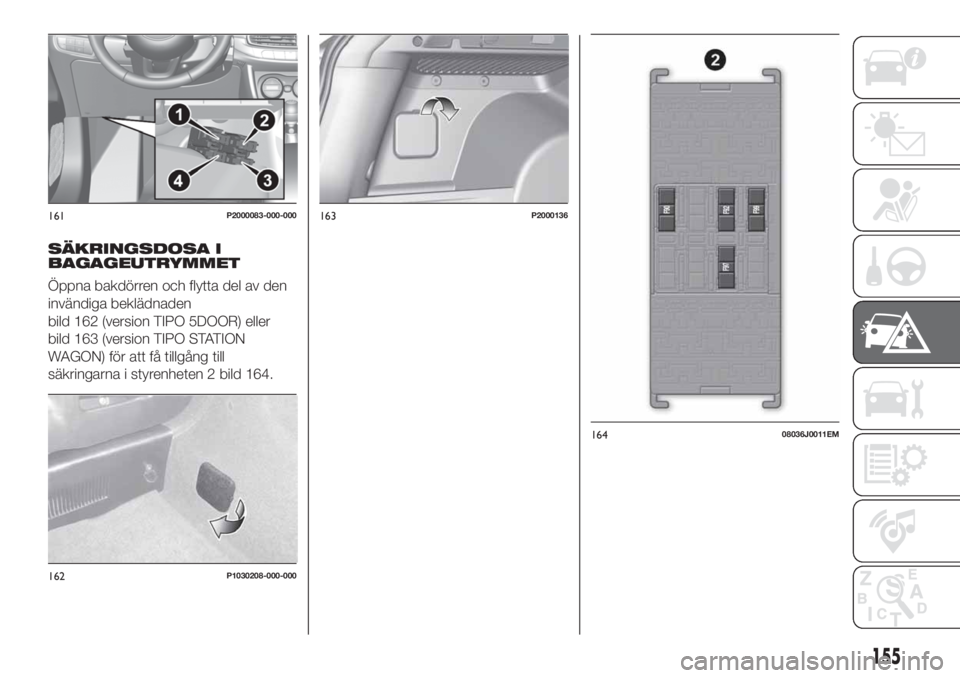

SÄKRINGSDOSA I
BAGAGEUTRYMMET
Öppna bakdörren och flytta del av den
invändiga beklädnaden
bild 162 (version TIPO 5DOOR) eller
bild 163 (version TIPO STATION
WAGON) för att få tillgång till
säkringarna i styrenheten 2 bild 164.
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM
155

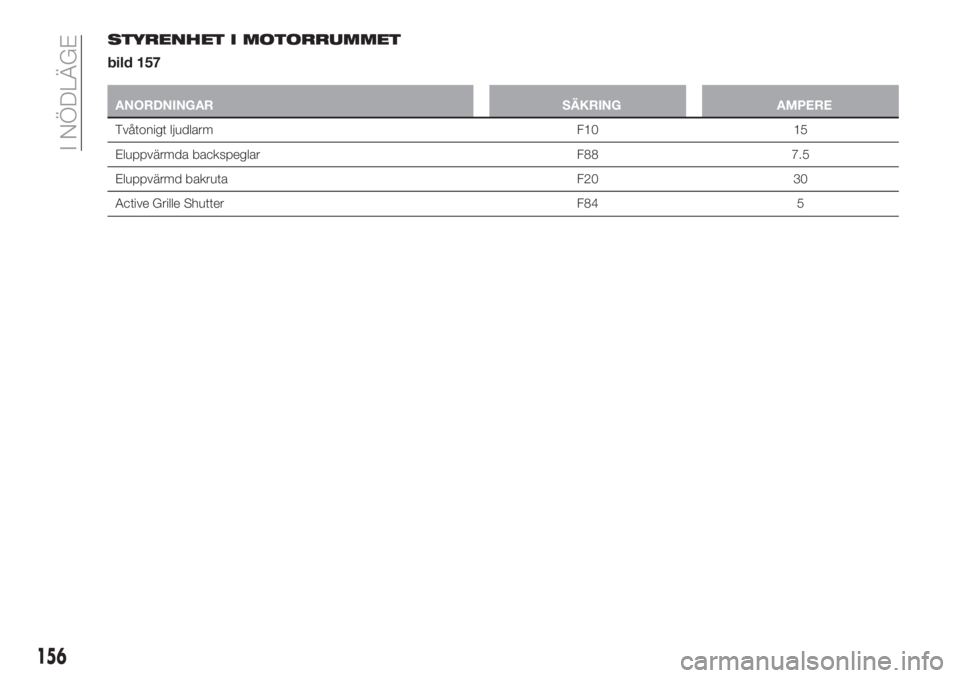

STYRENHET I MOTORRUMMET
bild 157
ANORDNINGAR SÄKRING AMPERE
Tvåtonigt ljudlarm F10 15
Eluppvärmda backspeglar F88 7.5
Eluppvärmd bakruta F20 30
Active Grille Shutter F84 5
156
I NÖDLÄGE

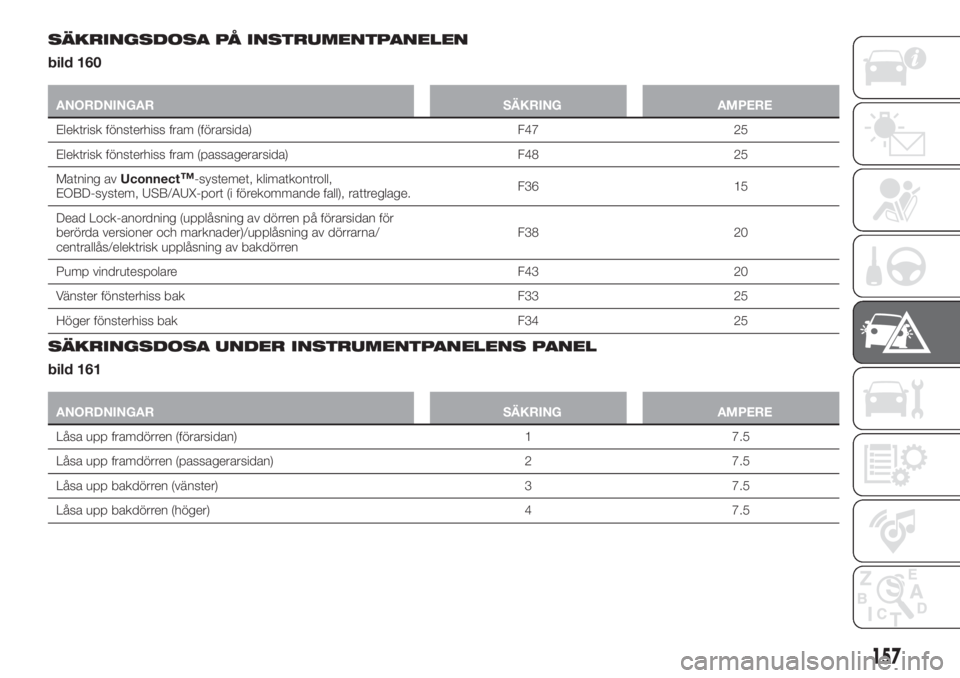

SÄKRINGSDOSA PÅ INSTRUMENTPANELEN
bild 160
ANORDNINGAR SÄKRING AMPERE
Elektrisk fönsterhiss fram (förarsida) F47 25
Elektrisk fönsterhiss fram (passagerarsida) F48 25
Matning avUconnect
™-systemet, klimatkontroll,
EOBD-system, USB/AUX-port (i förekommande fall), rattreglage.F36 15
Dead Lock-anordning (upplåsning av dörren på förarsidan för
berörda versioner och marknader)/upplåsning av dörrarna/
centrallås/elektrisk upplåsning av bakdörrenF38 20
Pump vindrutespolare F43 20
Vänster fönsterhiss bak F33 25
Höger fönsterhiss bak F34 25
SÄKRINGSDOSA UNDER INSTRUMENTPANELENS PANEL
bild 161
ANORDNINGAR SÄKRING AMPERE
Låsa upp framdörren (förarsidan) 1 7.5
Låsa upp framdörren (passagerarsidan) 2 7.5
Låsa upp bakdörren (vänster) 3 7.5
Låsa upp bakdörren (höger) 4 7.5
157

SÄKRINGSDOSA I BAGAGEUTRYMMET
bild 164
ANORDNINGAR SÄKRING AMPERE
Strömuttag 12 V bak F97 15
Uppvärmningsanordning framsäte på förarsidan F99 10
Uppvärmningsanordning framsäte på passagerarsidan F92 10
Reglering av svankstöd på förarsätet F90 10
VARNING
145)Om säkringen går igen, kontakta Fiats Servicenät.
146)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
147)Om en säkring som inte visas i detta och föregående sida ingriper, kontakta Fiats servicenät.
148)Innan en säkring byts ut, kontrollera att tändningsnyckeln har ställts på STOP att du har tagit ut nyckeln, om mekanisk, och att ha stängt
av och/eller kopplat ifrån alla förbrukare.
OBSERVERA!
63)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
64)Om du behöver tvätta motorrummet, ska du vara noga med att inte rikta in vattenstrålen direkt mot säkringsboxen och vindrutetorkarnas
drivmotor.
158
