OBSERVERA!
50)Systemet kan få en begränsad eller
utebliven funktion på grund av väder och
vind, som spöregn, hagel, tät dimma, stora
mängder snö, isbildning på vindrutan.
51)Området för stötfångaren framför
sensorn får inte täckas av klistermärken,
extrastrålkastare eller något annat föremål.
52)Funktionen kan sättas på spel av en
strukturell förändring av bilen, som till
exempel en ändring av den främre
inriktningen, byte av däcken, eller en högre
last än vad som förutses för bilen.
53)Felaktiga reparationer som utförts på
framsidan av bilen (t ex. stötfångare,
chassiet) kan ändra placeringen av
radarsensorn och sätta funktionen på spel.
Vänd dig till Fiat servicenät för reparationer
av denna typ.
54)Manipulera inte med åtgärder på
radarsensorn. Om det uppstår fel på
sensorn, vänd dig till Fiats servicenät.
55)Undvik att tvätta med högtrycksstrålar
på den nedre delen av stötfångaren: särskilt
ska du undvika det elektriska
anslutningssystemet.56)Var uppmärksam på reparationer och
ny färg i området runt sensorn (listen som
täcker sensorn på stötfångarens vänstra
sida). Vid frontalkrockar, kan sensorn
inaktiveras automatiskt och visa en
signalering på displayen för att meddela att
sensorn ska repareras. Även i avsaknad av
signaleringar om fel, ska du inaktivera
systemets funktion om du misstänker att
radarsensorns position har ändrats (t ex. på
grund av frontalkrockar vid låg hastighet
som under parkeringsmanövrer). I så fall
ska du vända dig till Fiats servicenät för att
utföra inriktningen eller bytet av
radarsensorn.
PARKERINGS-
SENSORER
(om tillgänglig)
SENSORER
132)
57) 58) 59)
Parkeringssensorerna som sitter på den
bakre stötfångaren bild 125 har som
funktion att detektera eventuella hinder
som befinner sig i närheten av bilens
bakre del.
Sensorerna varar föraren om hinder
genom en intermittent ljudsignal och, i
enligt versionerna, även med visuella
signaleringar på instrumentpanelens
display.
125P2000184
129

Aktivering
Sensorernas aktiveras när man lägger i
backväxeln. Vid minskningen av
avståndet till hindret bakom bilen, ökas
ljudsignalens frekvens.
Summer
När man lägger i backväxeln och det
finns ett hinder bakom bilen, aktiveras
automatiskt en ljudsignal som varierar
alltefter avståndet mellan hindret och
stötfångaren.
Ljudsignalens frekvens:
Ökar i volym ju närmare fordonet
kommer hindret.
ljudsignalerna blir kontinuerliga när
avståndet som separerar bilen från
hindret är under 30 cm cirka;
förblir konstant om avståndet mellan
bil och hinder förblir konstant. Om detta
inträffar för sidosensorerna, avbryts
signalen efter cirka tre sekunder för att
till exempel undvika signaleringar vid
manövreringar längs en husvägg.
signalen upphör omedelbart om
avståndet till hindret ökar.
När systemet ger ifrån sig en ljudsignal,
sänks volymen iUconnect™
-systemet (i förekommande fall)
automatiskt.Avkänningsavstånd
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.
Signalering på displayen
Signaleringarna som gäller Park
Assist-systemet visas på
instrumentpanelens display endast om
du har valt alternativet "Sound &
Display" i menyn "Settings" för
Uconnect™ 5-tumeller7-tum
HD-systemet (i förekommande fall) (för
ytterligare information se det särskilda
kapitlet).
Systemet signalerar att det finns ett
hinder genom att visa en enda båge i
en av de möjliga områdena, enligt
avståndet till föremålet och läget i
förhållande till bilen. Om avståndet
minskas till hindret så visas en enda
båge på displayen som förs lyser med
fast sken och sedan blinkar förenat
med en ljudsignal som först avges med
snabba intervall och därefter
kontinuerligt.
FELSIGNALERING
Eventuella fel på parkeringssensorerna
signaleras med symbolen
som
tänds på instrumentpanelen och
meddelandet som visas på displayen
när du lägger i backväxeln (se
beskrivningen i avsnittet“Varningslampor och meddelanden” i
kapitlet "Lär känna instrumentpanelen").
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras
automatiskt när släpets elanslutning
kopplas in i dragöglans uttag på bilen.
Sensorerna aktiveras automatiskt om
när släpets kabel dras ur.
ALLMÄNNA
SÄKERHETS-
Under parkeringsmanövrerna, var alltid
uppmärksam på hinder som kan
befinna sig ovanför eller under sensorn.
Föremålen som sitter på nära avstånd
bakom bilen, kan under vissa
omständigheter ibland inte kännas av
systemet och kan därför skada bilen
eller skadas.
Dessutom finns det vissa
omständigheter om kan påverka
parkeringssystemets prestanda:
Sensorns funktion försämras och
parkeringshjälpsystemets prestanda
minskar om sensorytan är täckt av: is,
snö, lera eller lack osv.
Sensorn kan känna av ett föremål
som inte finns ("ekostörning") förorsakat
av mekaniska störningar såsom:
biltvätt, regn, (mycket stark vind) eller
hagel;
Signalerna från sensorn kan även
påverkas av andra ultraljud i närheten (t
130
START OCH KÖRNING
FÖRESKRIFTER

ex. pneumatiska bromsar till lastbilar
och tryckluftshammare).
Parkeringshjälpens prestanda
påverkas även av sensorernas relativa
placering, till exempel genom variation
av hjulinställningar (på grund av förslitna
stötdämpare eller fjädringar) eller vid
nya däck och överlastning av bilen, då
man gör specifika inställningar för att
sänka bilen.
systemets korrekta samverkan med
dragkrokar som inte är originaldelar från
Fiat kan inte garanteras
vid dekaler på sensorerna. Var därför
noga med att inte placera någon dekal
på sensorerna.
dragöglans närvaro utan släp stör
parkeringssensorernas korrekta
funktion. Installationen av den fasta
dragkroken gör att man inte kan
använda sensorerna. Om kunden avser
att installera en utdragbar dragkrok,
rekommenderar vi att lossa den från
tvärbalken om släpet inte är fastsatt, för
att undvika att aktivera sensorerna.
VARNING
132)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt farliga
manövrar. När du utför dessa manövrer,
ska du alltid se till att det inte finns några
personer (särskilt barn) eller djur längs den
körsträcka man avser att köra bilen.
Parkeringssensorerna utgör en hjälp för
föraren, som dock alltid måste vara
uppmärksam under farliga manövrer även
om de utförs med låg hastighet.
OBSERVERA!
57)För en korrekt funktion av systemet är
det absolut nödvändigt att sensorerna alltid
hålls rena från lera, smuts, snö eller is.
Under rengöringen av sensorerna ska man
vara noga med att inte repa eller skada
dem. Undvik att använda torra, sträva eller
hårda trasor. Sensorerna ska göras rena
med rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, kan du snabbt göra
rent sensorerna genom att hålla
munstycket på ett avstånd över 10 cm.
58)För eventuella ingrepp på stötfångaren i
sensorområdet, vänd dig endast till Fiats
servicenät. Ingrepp på stötfångarna som
inte utförs korrekt kan kompromettera
parkeringssensorernas funktion59)För omlackeringen av stötfångaren eller
för eventuella påbättringar av lacken i
sensorområdet, ska du endast vända dig till
Fiats servicenät. En felaktig applicering av
lacket kan inverka menligt på
parkeringssensorernas funktion.
131

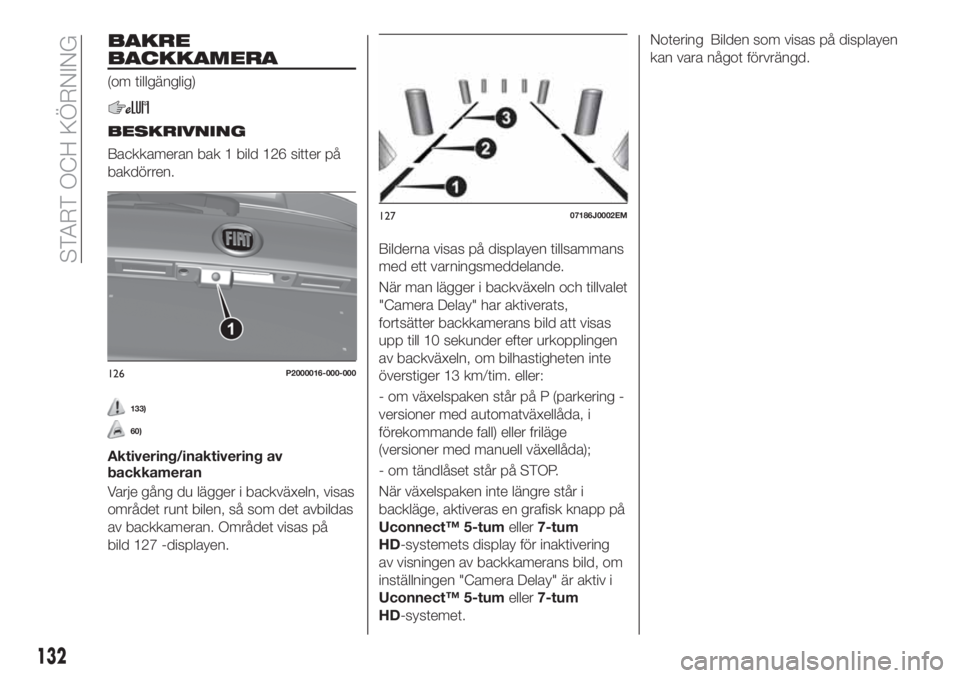

BAKRE
BACKKAMERA
(om tillgänglig)
BESKRIVNING
Backkameran bak 1 bild 126 sitter på
bakdörren.
133)
60)
Aktivering/inaktivering av
backkameran
Varje gång du lägger i backväxeln, visas
området runt bilen, så som det avbildas
av backkameran. Området visas på
bild 127 -displayen.Bilderna visas på displayen tillsammans
med ett varningsmeddelande.
När man lägger i backväxeln och tillvalet
"Camera Delay" har aktiverats,
fortsätter backkamerans bild att visas
upp till 10 sekunder efter urkopplingen
av backväxeln, om bilhastigheten inte
överstiger 13 km/tim. eller:
- om växelspaken står på P (parkering -
versioner med automatväxellåda, i
förekommande fall) eller friläge
(versioner med manuell växellåda);
- om tändlåset står på STOP.
När växelspaken inte längre står i
backläge, aktiveras en grafisk knapp på
Uconnect™ 5-tumeller7-tum
HD-systemets display för inaktivering
av visningen av backkamerans bild, om
inställningen "Camera Delay" är aktiv i
Uconnect™ 5-tumeller7-tum
HD-systemet.
Notering Bilden som visas på displayen
kan vara något förvrängd.
126P2000016-000-000
12707186J0002EM
132
START OCH KÖRNING

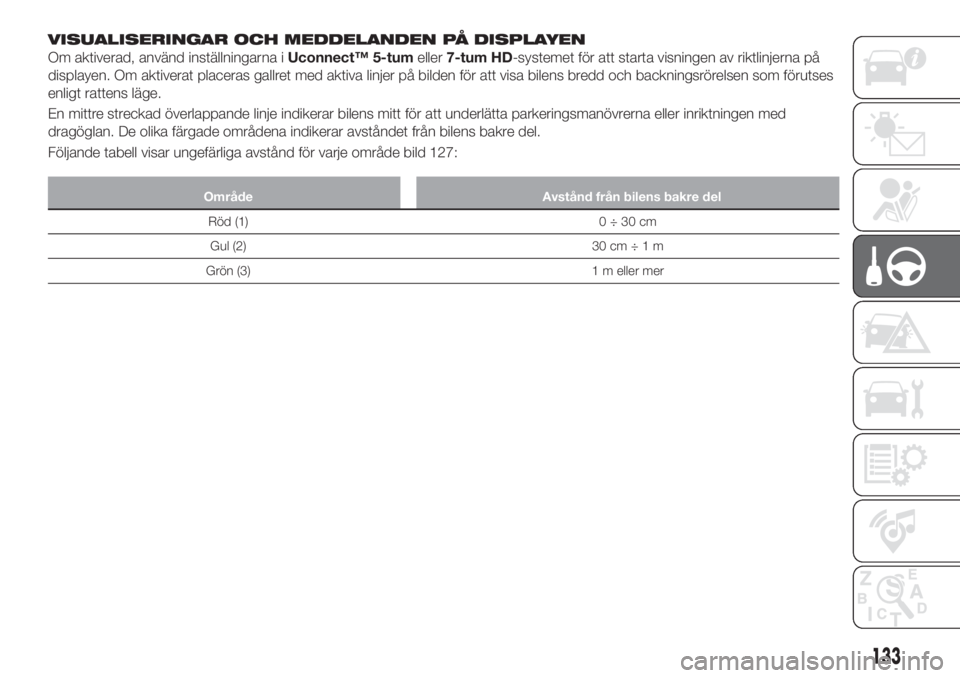

VISUALISERINGAR OCH MEDDELANDEN PÅ DISPLAYEN
Om aktiverad, använd inställningarna iUconnect™ 5-tumeller7-tum HD-systemet för att starta visningen av riktlinjerna på
displayen. Om aktiverat placeras gallret med aktiva linjer på bilden för att visa bilens bredd och backningsrörelsen som förutses
enligt rattens läge.
En mittre streckad överlappande linje indikerar bilens mitt för att underlätta parkeringsmanövrerna eller inriktningen med
dragöglan. De olika färgade områdena indikerar avståndet från bilens bakre del.
Följande tabell visar ungefärliga avstånd för varje område bild 127:
Område Avstånd från bilens bakre del
Röd (1) 0 ÷ 30 cm
Gul(2) 30cm÷1m
Grön (3) 1 m eller mer
133

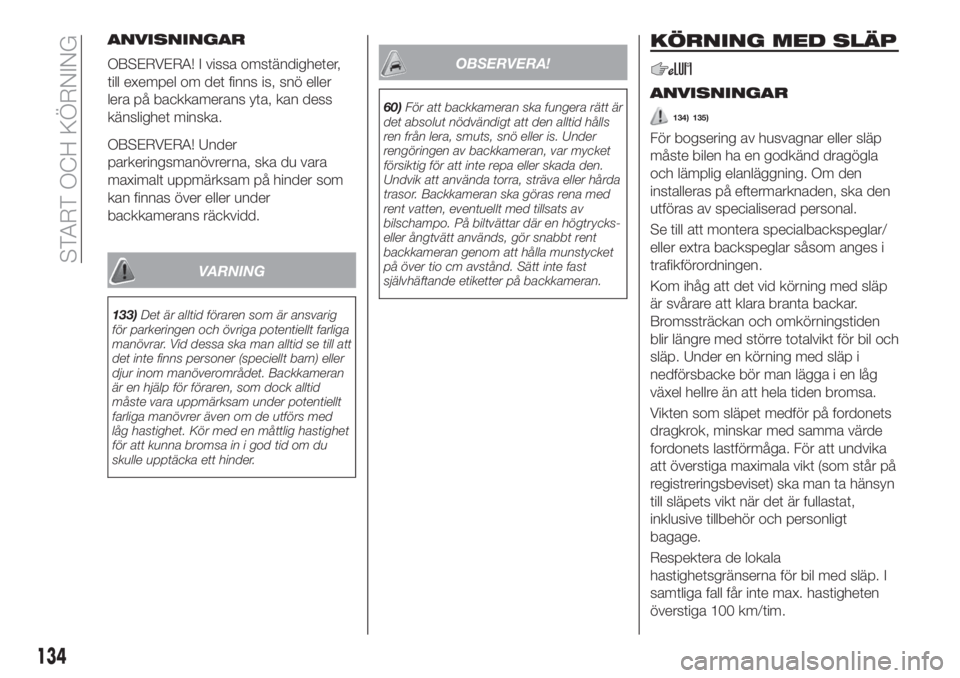

ANVISNINGAR
OBSERVERA! I vissa omständigheter,
till exempel om det finns is, snö eller
lera på backkamerans yta, kan dess
känslighet minska.
OBSERVERA! Under
parkeringsmanövrerna, ska du vara
maximalt uppmärksam på hinder som
kan finnas över eller under
backkamerans räckvidd.
VARNING
133)Det är alltid föraren som är ansvarig
för parkeringen och övriga potentiellt farliga
manövrar. Vid dessa ska man alltid se till att
det inte finns personer (speciellt barn) eller
djur inom manöverområdet. Backkameran
är en hjälp för föraren, som dock alltid
måste vara uppmärksam under potentiellt
farliga manövrer även om de utförs med
låg hastighet. Kör med en måttlig hastighet
för att kunna bromsa in i god tid om du
skulle upptäcka ett hinder.
OBSERVERA!
60)För att backkameran ska fungera rätt är
det absolut nödvändigt att den alltid hålls
ren från lera, smuts, snö eller is. Under
rengöringen av backkameran, var mycket
försiktig för att inte repa eller skada den.
Undvik att använda torra, sträva eller hårda
trasor. Backkameran ska göras rena med
rent vatten, eventuellt med tillsats av
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
backkameran genom att hålla munstycket
på över tio cm avstånd. Sätt inte fast
självhäftande etiketter på backkameran.
KÖRNING MED SLÄP
ANVISNINGAR
134) 135)
För bogsering av husvagnar eller släp
måste bilen ha en godkänd dragögla
och lämplig elanläggning. Om den
installeras på eftermarknaden, ska den
utföras av specialiserad personal.
Se till att montera specialbackspeglar/
eller extra backspeglar såsom anges i
trafikförordningen.
Kom ihåg att det vid körning med släp
är svårare att klara branta backar.
Bromssträckan och omkörningstiden
blir längre med större totalvikt för bil och
släp. Under en körning med släp i
nedförsbacke bör man lägga i en låg
växel hellre än att hela tiden bromsa.
Vikten som släpet medför på fordonets
dragkrok, minskar med samma värde
fordonets lastförmåga. För att undvika
att överstiga maximala vikt (som står på
registreringsbeviset) ska man ta hänsyn
till släpets vikt när det är fullastat,
inklusive tillbehör och personligt
bagage.
Respektera de lokala
hastighetsgränserna för bil med släp. I
samtliga fall får inte max. hastigheten
överstiga 100 km/tim.
134
START OCH KÖRNING

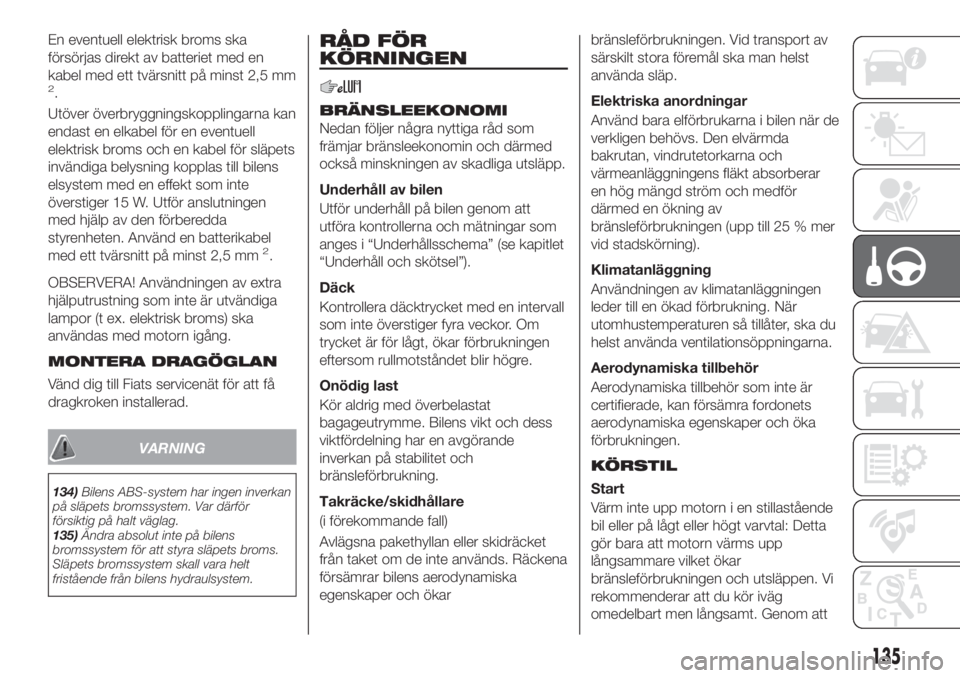

En eventuell elektrisk broms ska
försörjas direkt av batteriet med en
kabel med ett tvärsnitt på minst 2,5 mm
2.
Utöver överbryggningskopplingarna kan
endast en elkabel för en eventuell
elektrisk broms och en kabel för släpets
invändiga belysning kopplas till bilens
elsystem med en effekt som inte
överstiger 15 W. Utför anslutningen
med hjälp av den förberedda
styrenheten. Använd en batterikabel
med ett tvärsnitt på minst 2,5 mm
2.
OBSERVERA! Användningen av extra
hjälputrustning som inte är utvändiga
lampor (t ex. elektrisk broms) ska
användas med motorn igång.
MONTERA DRAGÖGLAN
Vänd dig till Fiats servicenät för att få
dragkroken installerad.
VARNING
134)Bilens ABS-system har ingen inverkan
på släpets bromssystem. Var därför
försiktig på halt väglag.
135)Ändra absolut inte på bilens
bromssystem för att styra släpets broms.
Släpets bromssystem skall vara helt
fristående från bilens hydraulsystem.
RÅD FÖR
KÖRNINGEN
BRÄNSLEEKONOMI
Nedan följer några nyttiga råd som
främjar bränsleekonomin och därmed
också minskningen av skadliga utsläpp.
Underhåll av bilen
Utför underhåll på bilen genom att
utföra kontrollerna och mätningar som
anges i “Underhållsschema” (se kapitlet
“Underhåll och skötsel”).
Däck
Kontrollera däcktrycket med en intervall
som inte överstiger fyra veckor. Om
trycket är för lågt, ökar förbrukningen
eftersom rullmotståndet blir högre.
Onödig last
Kör aldrig med överbelastat
bagageutrymme. Bilens vikt och dess
viktfördelning har en avgörande
inverkan på stabilitet och
bränsleförbrukning.
Takräcke/skidhållare
(i förekommande fall)
Avlägsna pakethyllan eller skidräcket
från taket om de inte används. Räckena
försämrar bilens aerodynamiska
egenskaper och ökarbränsleförbrukningen. Vid transport av
särskilt stora föremål ska man helst
använda släp.
Elektriska anordningar
Använd bara elförbrukarna i bilen när de
verkligen behövs. Den elvärmda
bakrutan, vindrutetorkarna och
värmeanläggningens fläkt absorberar
en hög mängd ström och medför
därmed en ökning av
bränsleförbrukningen (upp till 25 % mer
vid stadskörning).
Klimatanläggning
Användningen av klimatanläggningen
leder till en ökad förbrukning. När
utomhustemperaturen så tillåter, ska du
helst använda ventilationsöppningarna.
Aerodynamiska tillbehör
Aerodynamiska tillbehör som inte är
certifierade, kan försämra fordonets
aerodynamiska egenskaper och öka
förbrukningen.
KÖRSTIL
Start
Värm inte upp motorn i en stillastående
bil eller på lågt eller högt varvtal: Detta
gör bara att motorn värms upp
långsammare vilket ökar
bränsleförbrukningen och utsläppen. Vi
rekommenderar att du kör iväg
omedelbart men långsamt. Genom att
135

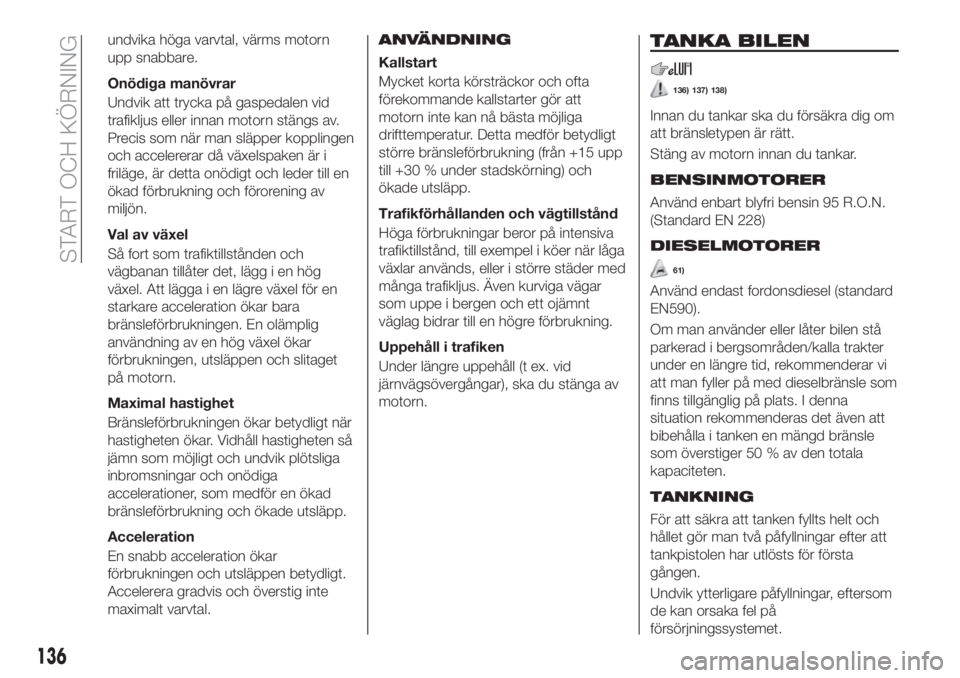

undvika höga varvtal, värms motorn
upp snabbare.
Onödiga manövrar
Undvik att trycka på gaspedalen vid
trafikljus eller innan motorn stängs av.
Precis som när man släpper kopplingen
och accelererar då växelspaken är i
friläge, är detta onödigt och leder till en
ökad förbrukning och förorening av
miljön.
Val av växel
Så fort som trafiktillstånden och
vägbanan tillåter det, lägg i en hög
växel. Att lägga i en lägre växel för en
starkare acceleration ökar bara
bränsleförbrukningen. En olämplig
användning av en hög växel ökar
förbrukningen, utsläppen och slitaget
på motorn.
Maximal hastighet
Bränsleförbrukningen ökar betydligt när
hastigheten ökar. Vidhåll hastigheten så
jämn som möjligt och undvik plötsliga
inbromsningar och onödiga
accelerationer, som medför en ökad
bränsleförbrukning och ökade utsläpp.
Acceleration
En snabb acceleration ökar
förbrukningen och utsläppen betydligt.
Accelerera gradvis och överstig inte
maximalt varvtal.ANVÄNDNING
Kallstart
Mycket korta körsträckor och ofta
förekommande kallstarter gör att
motorn inte kan nå bästa möjliga
drifttemperatur. Detta medför betydligt
större bränsleförbrukning (från +15 upp
till +30 % under stadskörning) och
ökade utsläpp.
Trafikförhållanden och vägtillstånd
Höga förbrukningar beror på intensiva
trafiktillstånd, till exempel i köer när låga
växlar används, eller i större städer med
många trafikljus. Även kurviga vägar
som uppe i bergen och ett ojämnt
väglag bidrar till en högre förbrukning.
Uppehåll i trafiken
Under längre uppehåll (t ex. vid
järnvägsövergångar), ska du stänga av
motorn.
TANKA BILEN
136) 137) 138)
Innan du tankar ska du försäkra dig om
att bränsletypen är rätt.
Stäng av motorn innan du tankar.
BENSINMOTORER
Använd enbart blyfri bensin 95 R.O.N.
(Standard EN 228)
DIESELMOTORER
61)
Använd endast fordonsdiesel (standard
EN590).
Om man använder eller låter bilen stå
parkerad i bergsområden/kalla trakter
under en längre tid, rekommenderar vi
att man fyller på med dieselbränsle som
finns tillgänglig på plats. I denna
situation rekommenderas det även att
bibehålla i tanken en mängd bränsle
som överstiger 50 % av den totala
kapaciteten.
TANKNING
För att säkra att tanken fyllts helt och
hållet gör man två påfyllningar efter att
tankpistolen har utlösts för första
gången.
Undvik ytterligare påfyllningar, eftersom
de kan orsaka fel på
försörjningssystemet.
136
START OCH KÖRNING

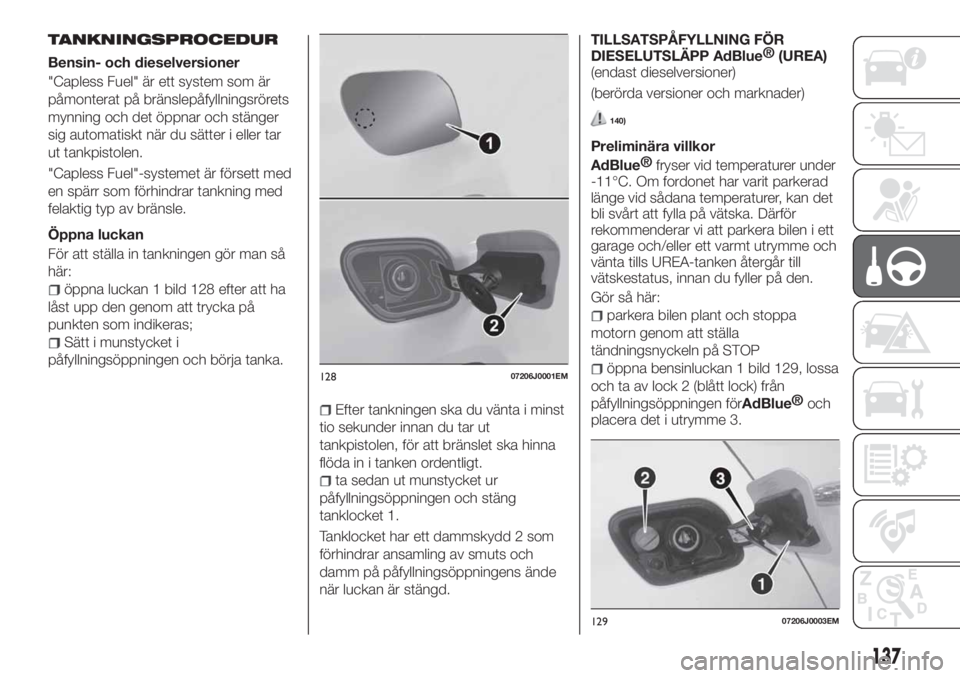

TANKNINGSPROCEDUR
Bensin- och dieselversioner
"Capless Fuel" är ett system som är
påmonterat på bränslepåfyllningsrörets
mynning och det öppnar och stänger
sig automatiskt när du sätter i eller tar
ut tankpistolen.
"Capless Fuel"-systemet är försett med
en spärr som förhindrar tankning med
felaktig typ av bränsle.
Öppna luckan
För att ställa in tankningen gör man så
här:
öppna luckan 1 bild 128 efter att ha
låst upp den genom att trycka på
punkten som indikeras;
Sätt i munstycket i
påfyllningsöppningen och börja tanka.
Efter tankningen ska du vänta i minst
tio sekunder innan du tar ut
tankpistolen, för att bränslet ska hinna
flöda in i tanken ordentligt.
ta sedan ut munstycket ur
påfyllningsöppningen och stäng
tanklocket 1.
Tanklocket har ett dammskydd 2 som
förhindrar ansamling av smuts och
damm på påfyllningsöppningens ände
när luckan är stängd.TILLSATSPÅFYLLNING FÖR
DIESELUTSLÄPP
AdBlue®
(UREA)
(endast dieselversioner)
(berörda versioner och marknader)
140)
Preliminära villkor
AdBlue®
fryser vid temperaturer under
-11°C. Om fordonet har varit parkerad
länge vid sådana temperaturer, kan det
bli svårt att fylla på vätska. Därför
rekommenderar vi att parkera bilen i ett
garage och/eller ett varmt utrymme och
vänta tills UREA-tanken återgår till
vätskestatus, innan du fyller på den.
Gör så här:
parkera bilen plant och stoppa
motorn genom att ställa
tändningsnyckeln på STOP
öppna bensinluckan 1 bild 129, lossa
och ta av lock 2 (blått lock) från
påfyllningsöppningen för
AdBlue®
och
placera det i utrymme 3.
12807206J0001EM
12907206J0003EM
137

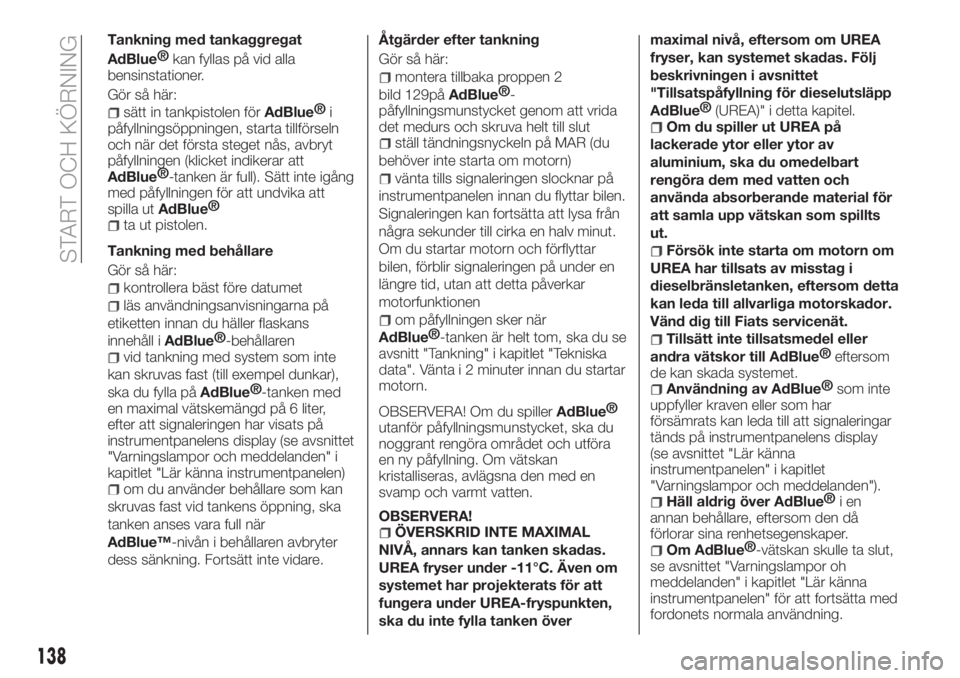

Tankning med tankaggregat
AdBlue®
kan fyllas på vid alla
bensinstationer.
Gör så här:
sätt in tankpistolen förAdBlue®
i
påfyllningsöppningen, starta tillförseln
och när det första steget nås, avbryt
påfyllningen (klicket indikerar att
AdBlue®
-tanken är full). Sätt inte igång
med påfyllningen för att undvika att
spilla ut
AdBlue®
ta ut pistolen.
Tankning med behållare
Gör så här:
kontrollera bäst före datumet
läs användningsanvisningarna på
etiketten innan du häller flaskans
innehåll i
AdBlue®
-behållaren
vid tankning med system som inte
kan skruvas fast (till exempel dunkar),
ska du fylla på
AdBlue®
-tanken med
en maximal vätskemängd på 6 liter,
efter att signaleringen har visats på
instrumentpanelens display (se avsnittet
"Varningslampor och meddelanden" i
kapitlet "Lär känna instrumentpanelen)
om du använder behållare som kan
skruvas fast vid tankens öppning, ska
tanken anses vara full när
AdBlue™-nivån i behållaren avbryter
dess sänkning. Fortsätt inte vidare.Åtgärder efter tankning
Gör så här:
montera tillbaka proppen 2
bild 129på
AdBlue®
-
påfyllningsmunstycket genom att vrida
det medurs och skruva helt till slut
ställ tändningsnyckeln på MAR (du
behöver inte starta om motorn)
vänta tills signaleringen slocknar på
instrumentpanelen innan du flyttar bilen.
Signaleringen kan fortsätta att lysa från
några sekunder till cirka en halv minut.
Om du startar motorn och förflyttar
bilen, förblir signaleringen på under en
längre tid, utan att detta påverkar
motorfunktionen
om påfyllningen sker när
AdBlue®
-tanken är helt tom, ska du se
avsnitt "Tankning" i kapitlet "Tekniska
data". Vänta i 2 minuter innan du startar
motorn.
OBSERVERA! Om du spillerAdBlue®
utanför påfyllningsmunstycket, ska du
noggrant rengöra området och utföra
en ny påfyllning. Om vätskan
kristalliseras, avlägsna den med en
svamp och varmt vatten.
OBSERVERA!ÖVERSKRID INTE MAXIMAL
NIVÅ, annars kan tanken skadas.
UREA fryser under -11°C. Även om
systemet har projekterats för att
fungera under UREA-fryspunkten,
ska du inte fylla tanken övermaximal nivå, eftersom om UREA
fryser, kan systemet skadas. Följ
beskrivningen i avsnittet
"Tillsatspåfyllning för dieselutsläpp
AdBlue®
(UREA)" i detta kapitel.
Om du spiller ut UREA på
lackerade ytor eller ytor av
aluminium, ska du omedelbart
rengöra dem med vatten och
använda absorberande material för
att samla upp vätskan som spillts
ut.
Försök inte starta om motorn om
UREA har tillsats av misstag i
dieselbränsletanken, eftersom detta
kan leda till allvarliga motorskador.
Vänd dig till Fiats servicenät.
Tillsätt inte tillsatsmedel eller
andra vätskor till
AdBlue®
eftersom
de kan skada systemet.
Användning avAdBlue®
som inte
uppfyller kraven eller som har
försämrats kan leda till att signaleringar
tänds på instrumentpanelens display
(se avsnittet "Lär känna
instrumentpanelen" i kapitlet
"Varningslampor och meddelanden").
Häll aldrig överAdBlue®
ien
annan behållare, eftersom den då
förlorar sina renhetsegenskaper.
OmAdBlue®
-vätskan skulle ta slut,
se avsnittet "Varningslampor oh
meddelanden" i kapitlet "Lär känna
instrumentpanelen" för att fortsätta med
fordonets normala användning.
138
START OCH KÖRNING
