FIAT TIPO 5DOORS STATION WAGON 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)

VAROITUS
93)Jos käytetään tuotteita, joiden ominaisuudet poikkeavat edellä mainituista, tämä saattaa aiheuttaa moottoriin vaurioita, jotka eivät ole
takuunalaisia.
239

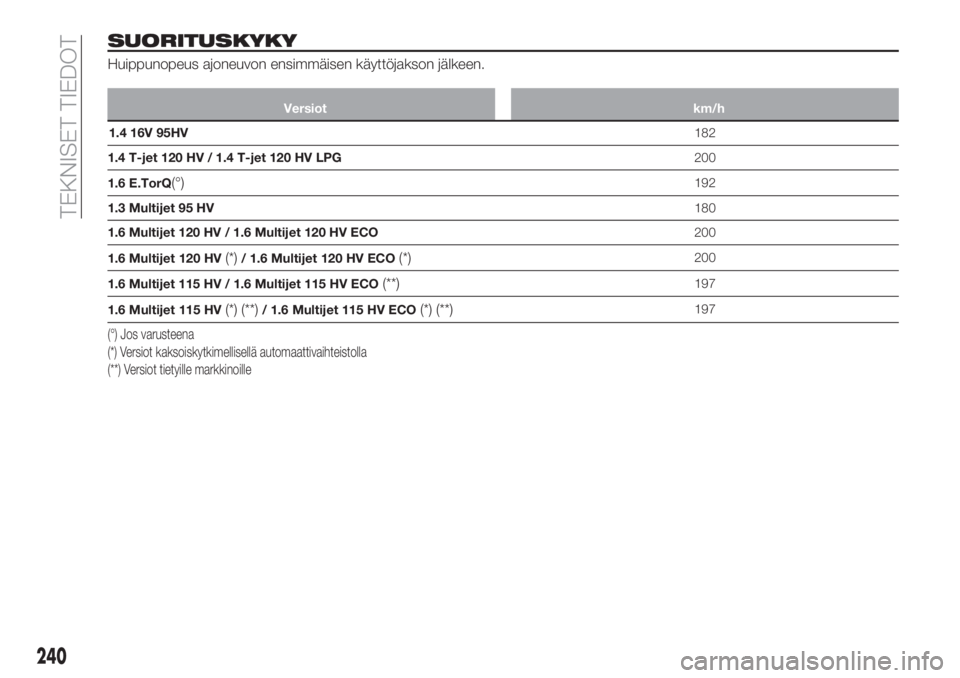

SUORITUSKYKY
Huippunopeus ajoneuvon ensimmäisen käyttöjakson jälkeen.
Versiot km/h
1.4 16V 95HV182
1.4 T-jet 120 HV / 1.4 T-jet 120 HV LPG200
1.6 E.TorQ
(°)192
1.3 Multijet 95 HV180
1.6 Multijet 120 HV / 1.6 Multijet 120 HV ECO200
1.6 Multijet 120 HV
(*)/ 1.6 Multijet 120 HV ECO(*)200
1.6 Multijet 115 HV / 1.6 Multijet 115 HV ECO
(**)197
1.6 Multijet 115 HV
(*) (**)/ 1.6 Multijet 115 HV ECO(*) (**)197
(°) Jos varusteena
(*) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(**) Versiot tietyille markkinoille
240
TEKNISET TIEDOT

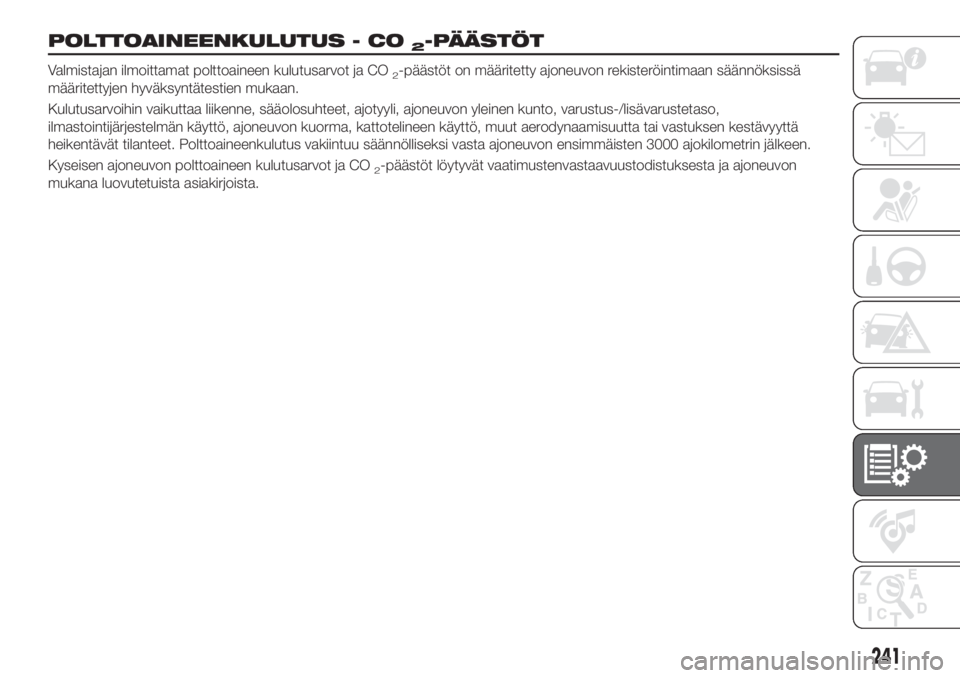

POLTTOAINEENKULUTUS - CO2-PÄÄSTÖT
Valmistajan ilmoittamat polttoaineen kulutusarvot ja CO2-päästöt on määritetty ajoneuvon rekisteröintimaan säännöksissä
määritettyjen hyväksyntätestien mukaan.
Kulutusarvoihin vaikuttaa liikenne, sääolosuhteet, ajotyyli, ajoneuvon yleinen kunto, varustus-/lisävarustetaso,
ilmastointijärjestelmän käyttö, ajoneuvon kuorma, kattotelineen käyttö, muut aerodynaamisuutta tai vastuksen kestävyyttä
heikentävät tilanteet. Polttoaineenkulutus vakiintuu säännölliseksi vasta ajoneuvon ensimmäisten 3000 ajokilometrin jälkeen.
Kyseisen ajoneuvon polttoaineen kulutusarvot ja CO
2-päästöt löytyvät vaatimustenvastaavuustodistuksesta ja ajoneuvon
mukana luovutetuista asiakirjoista.
241

AJONEUVON KÄSITTELY ELINKAAREN PÄÄTYTTYÄ
(tietyissä versioissa/markkina-alueilla)
FCA on jo vuosia tukenut globaalia ympäristönsuojelua parantamalla jatkuvasti tuotantomenetelmiä ja tuottamalla yhä enemmän
ekologisia tuotteita. Jotta asiakkaille varmistetaan paras mahdollinen palvelu ympäristömääräysten osalta sekä vastauksena
ajoneuvon hävittämistä koskeviin Euroopan direktiivin 2000/53/EY mukaisiin velvoitteisiin, FCA tarjoaa asiakkailleen
mahdollisuuden toimittaa romutettava ajoneuvo heille ilman lisäkustannuksia. Euroopan direktiivi edellyttää, että ajoneuvon
toimitus tapahtuu ilman, että ajoneuvon viimeiselle haltijalle tai omistajalle aiheutuu kuluja sen nollahintaisen tai negatiivisen
markkina-arvon vuoksi.
Kun haluat toimittaa romutettavan ajoneuvosi ilman lisäkustannuksia, ota yhteyttä jälleenmyyjäämme toisen ajoneuvon
ostamiseksi tai FCA:n valtuuttamaan vastaanotto- ja romutuskeskukseen. Kyseiset keskukset on valittu huolellisesti, jotta
voidaan taata asianmukaiset laatukriteerit täyttävä palvelu hävitettävien ajoneuvojen keräyksen, käsittelyn ja kierrätyksen osalta
ympäristöä kunnioittaen.
Lisätietoja vastaanotto- ja romutuskeskuksista on saatavissa FCA:n jälleenmyyjäverkostolta tai soittamalla takuukirjassa
ilmoitettuun numeroon sekä FCA-brändin Internet-sivuilta.
242
TEKNISET TIEDOT

MULTIMEDIA
Tässä luvussa selostetaan ajoneuvon
varustukseen mahdollisesti kuuluvien
infotelemaattisten tietojärjestelmien
Uconnect™Radio,Uconnect™5"
LIVE,Uconnect™5" Nav LIVE,
Uconnect™7" HD LIVE,
Uconnect™7" HD Nav LIVE
tärkeimmät toiminnot.
SUOSITUKSIA, MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA............244
Uconnect™ Radio...........246
Uconnect™ 5" LIVE - Uconnect™ 5"
Nav LIVE.................256
Uconnect™ 7" HD...........269
MOPAR CONNECT...........286
TYYPPIHYVÄKSYNNÄT........287
243

SUOSITUKSIA,
MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA
LIIKENNETURVALLISUUS
Opettele eri toimintojen käyttö ennen
ajamaan lähtemistä.
Lue järjestelmän käyttötapoja koskevat
ohjeet ennen ajamaan lähtemistä.
192) 193)
VASTAANOTTO-
OLOSUHTEET
Vastaanotto-olosuhteen vaihtelevat
jatkuvasti ajon aikana. Vastaanottoa
saattavat häiritä vuoret, rakennukset tai
sillat erityisesti silloin, kun ollaan
kaukana kuunneltavasta lähettimestä.
VAROITUS Liikennetietojen vastaanoton
aikana voi tapahtua
äänenvoimakkuuden nousua normaaliin
toistoon verrattuna.
YLLÄPITO JA HUOLTO
Noudata seuraavia varotoimia, jotta
taataan järjestelmän täydellinen
tehokkuus:
vältä töytäisemästä näytön
läpikuultavaa osaa terävillä tai jäykillä
esineillä, jotka saattavat vahingoittaa
pintaa; puhdistuksen aikana pehmeää
kuivaa ja antistaattista liinaa
käytettäessä älä paina sitä.
älä käytä alkoholia, bensiiniä ja
niiden johdannaisia näytön läpikuultavan
osan puhdistukseen.
vältä, että mahdolliset nesteen
vuotavat järjestelmän sisälle: ne
saattavat vahingoittaa sitä pysyvästi.
94) 95)
VARKAUDENESTOSUOJA
Järjestelmä on varustettu
varkaudenestolla, joka perustuu
ajoneuvon ohjausyksikön (Body
Computer) kanssa vaihdettuihin
tietoihin.
Tämä takaa parhaan mahdollisen
suojan ja välttää salaisen suojakoodin
syöttämisen jokaisen virransyötön
katkaisun jälkeen.
Jos valvonnan tulos on positiivinen,
järjestelmä alkaa toimia, kun taas jos
vertailukoodit eivät ole samanlaiset tai
jos elektroninen ohjausyksikkö (Body
Computer) vaihdetaan, järjestelmä
ilmoittaa tarpeesta syöttää salainen
koodi seuraavan kappaleen ohjeiden
mukaisesti.
Salaisen koodin syöttäminen
Järjestelmän käynnistyksen yhteydessä
koodia pyydettäessä, näytölle ilmestyy
kirjoitus "Please enter Anti-Theft Code"
ja sitä seuraa näkymä, jossa on
graafinen numeronäppäimistö salaisen
koodin syöttämiseksi.Salainen koodi muodostuu neljästä
numerosta välillä 0-9.
Uconnect™-radio:
Koodin numeroiden syöttämiseksi
kierrä oikeaa nappulaa "BROWSE/
ENTER" ja paina vahvistaaksesi.
Neljännen numeron syöttämisen
jälkeen siirrä kohdistin asentoon "OK" ja
paina oikeaa nappulaa "BROWSE/
ENTER", järjestelmä alkaa toimia.
Uconnect™ 5" e 7" HD:
Syötä koodin numerot käsittelemällä
näytöllä olevia graafisia painikkeita.
Jos syötetään virheellinen koodi,
järjestelmä näyttää kirjoituksen
"Incorrect Code" osoittaen tarpeen
syöttää oikea koodi.
Kun on suoritettu käytettävissä olevat
3 yrityskertaa koodin syöttämiseksi,
järjestelmä näyttää kirjoituksen
"Incorrect Code. Radio Locked. Please
wait 30 minutes." Kirjoituksen
häviämisen jälkeen on mahdollista
aloittaa uudelleen koodin
syöttöproseduuri.
Radiopassi
Se on asiakirja, joka todistaa
järjestelmän omistuksen. Radiopassiin
on kirjattu järjestelmän malli,
sarjanumero ja salainen koodi.
Jos radion passi katoaa, ota yhteys
Fiat-huoltoverkostoon. Ota mukaasi
244
MULTIMEDIA

henkilötodistus ja ajoneuvon omistusta
osoittavat asiakirjat.
VAROITUS Säilytä radiopassia huolella,
jotta voidaan toimittaa viranomaisille
tarvittavat tiedot varkaustapauksessa.
VAROITUKSET
Katso näyttöä vain, kun se on
välttämätöntä ja se voidaan tehdä
turvallisesti. Jos on välttämätöntä
katsoa pitkään näyttöä, siirry
turvalliseen paikkaan, jotta huomiokyky
ei heikkene ajon aikana.
Keskeytä välittömästi järjestelmän
käyttö, mikäli tapahtuu vika.
Päinvastaisessa tapauksessa saatetaan
aiheuttaa vaurioita itse järjestelmään.
Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon korjauksen
suorittamiseksi.
HUOMIO
192)Noudata seuraavassa kuvattuja
turvatoimia: päinvastaisessa tapauksessa
saatetaan aiheuttaa vammoja henkilöille tai
vaurioita järjestelmään.
193)Liian voimakas äänenvoimakkuus voi
olla vaaratekijä. Säädä äänenvoimakkuus
siten, että kyetään aina havaitsemaan
ympäristön äänet (esim. summeri,
ambulanssi, poliisiajoneuvot, jne.).
VAROITUS
94)Puhdista etupaneeli ja näytön
läpikuultava osa ainoastaan pehmeällä
liinalla, joka on puhdas, kuiva ja
antistaattinen. Puhdistusaineet ja
kiillotusaineet voivat vahingoittaa pintaa. Älä
käytä alkoholia, bensiiniä tai niiden
johdannaisia.
95)Älä käytä näyttöä alustana imukupilla tai
tarroilla varustetuille telineille, joihin laitetaan
ulkoinen navigaattori, älypuhelin tai
vastaava.
245

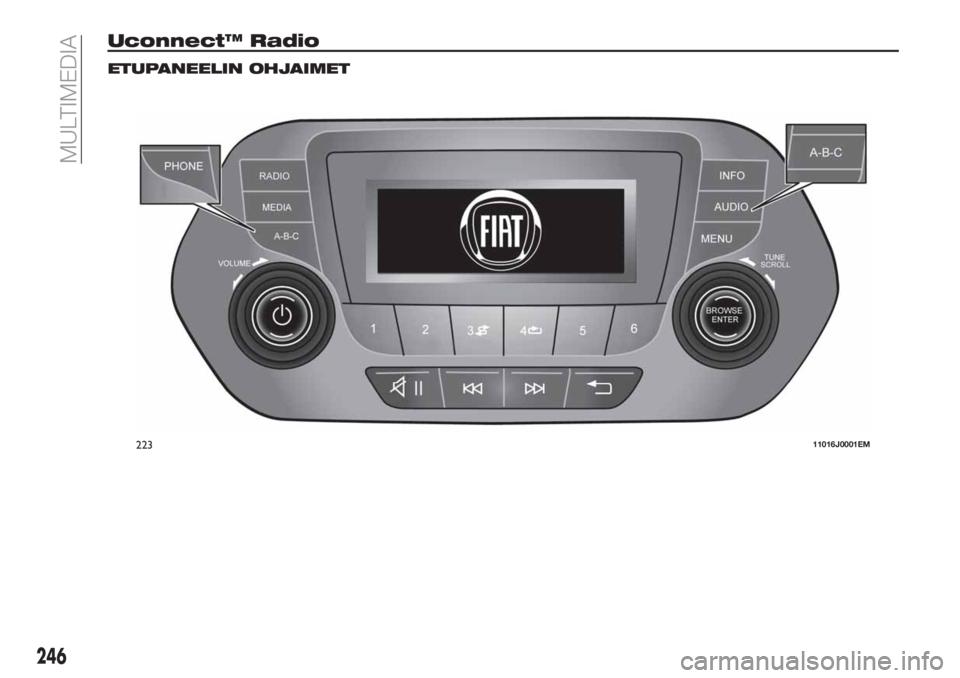

Uconnect™ Radio
ETUPANEELIN OHJAIMET
22311016J0001EM
246
MULTIMEDIA

ETUPANEELIN OHJAIMIEN YHTEENVETOTAULUKKO
Painike Toiminnot Tila
Käynnistys Painikkeen lyhyt painallus
Sammutus Painikkeen lyhyt painallus
Äänenvoimakkuuden säätö Nappulan kierto myötäpäivään/vastapäivään
Äänenvoim. aktivointi/deaktivointi (Mykistys/Tauko) Painikkeen lyhyt painallus
Poistu valinnasta/palaa edelliseen näyttöön Painikkeen lyhyt painallus
BROWSE ENTERLuettelon selaaminen, radiokanavan viritys tai
edellisen/seuraavan raidan valintaNappulan kierto myötäpäivään/vastapäivään
Näytöllä näytetyn vaihtoehdon vahvistus Painikkeen lyhyt painallus
INFOValitse näyttömuoto (Radio, Media) Painikkeen lyhyt painallus
PHONE
(*)Pääsy puhelintilaan (tietyissä versioissa/markkina-
alueilla)Painikkeen lyhyt painallus
AUDIO
(*)Äänen asetus- ja säätötoimintojen käyttö Painikkeen lyhyt painallus
VALIKKOPääsy asetusten/info-telemaattisen järjestelmän
valikkoonPainikkeen lyhyt painallus
MEDIALähteen valinta: USB tai AUX (jos varusteena) Painikkeen lyhyt painallus
RADIOPääsy radiotilaan Painikkeen lyhyt painallus
1-2-3-4-5-6Tämänhetkisen radioaseman tallennus Painikkeen pidennetty painallus
Tallennetun radioaseman kutsuminen Painikkeen lyhyt painallus
A-B-CEsivalittujen radioasemien ryhmän valinta tai kunkin
luettelon halutun kirjaimen valintaPainikkeen lyhyt painallus
(*) (tietyissä versioissa/markkina-alueilla)
247

Painike Toiminnot Tila
Edellisen radioaseman haku tai edellisen kappaleen
valinta USB-laitteessaPainikkeen lyhyt painallus
Alempien taajuuksien skannaus vapautukseen
saakka/nopea USB-raidan paluuPainikkeen pidennetty painallus
Seuraavan radioaseman haku tai seuraavan kappaleen
valinta USB-laitteessaPainikkeen lyhyt painallus
Korkeampien taajuuksien skannaus vapautukseen
saakka/nopea USB-raidan eteenpäinkelausPainikkeen pidennetty painallus
Satunnainen USB-laitteen kappaleiden toisto Painikkeen lyhyt painallus
USB kappaleen uudelleentoisto Painikkeen lyhyt painallus
248
