Uconnect™ 7" HD

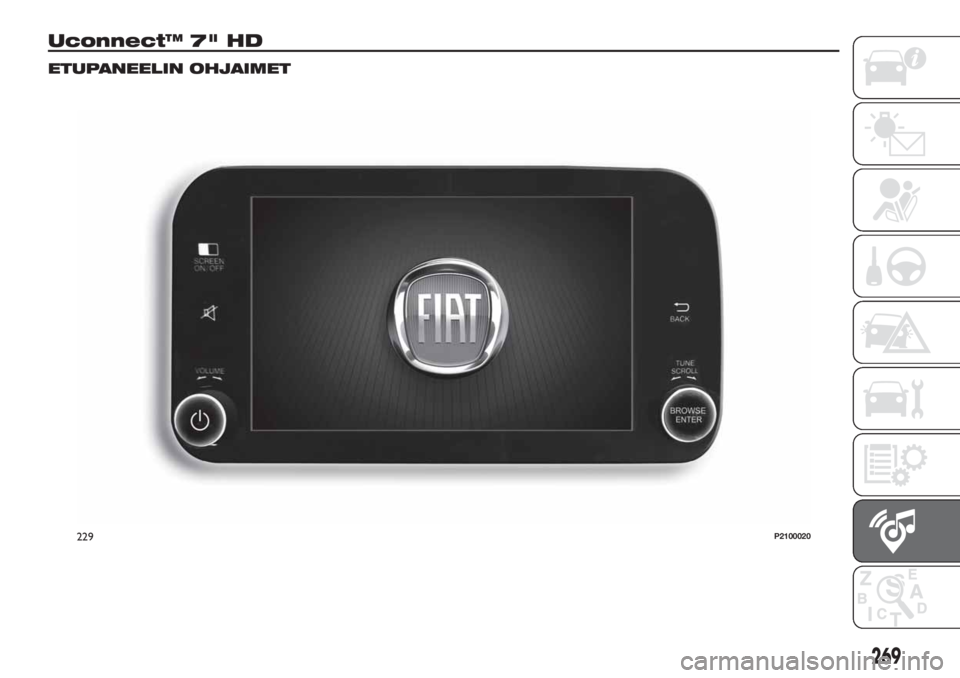

ETUPANEELIN OHJAIMET
229P2100020
269

ETUPANEELIN OHJAIMIEN YHTEENVETOTAULUKKO
Painike Toiminnot Tila
Käynnistys Painikkeen lyhyt painallus
Sammutus Painikkeen lyhyt painallus
Äänenvoimakkuuden säätö Nappulan kierto vasemmalle/oikealle
Äänenvoim. aktivointi/deaktivointi (Mykistys/Tauko) Painikkeen lyhyt painallus
Näytön käynnistys/sammutus Painikkeen lyhyt painallus
Poistu valinnasta/palaa edelliseen näyttöön Painikkeen lyhyt painallus
BROWSE ENTERLuettelon selaus tai radioaseman viritys
kappaleen vaihto medialähteessä
radioaseman vaihtaminen, jos viritystilassaNappulan kierto vasemmalle/oikealle
Näytöllä näytetyn vaihtoehdon vahvistus
asemien luettelon näyttäminen, jos radiotilassa
lähteiden sisältöjen vieritys, jos mediatilassa
selausluettelon avaaminen, jos radiotilassa tai
mediatilassaPainikkeen lyhyt painallus
270
MULTIMEDIA

NÄYTÖN GRAAFISTEN PAINIKKEIDEN YHTEENVETOTAULUKKO
Graafinen painike Toiminnot Tila
Radio Pääsy radiotilaan Graafisen painikkeen painallus
MediaLähteen valinta: USB, AUX (jos varusteena),
Bluetooth®Graafisen painikkeen painallus
Phone Pääsy puhelintilaan Graafisen painikkeen painallus
UconnectPääsy järjestelmän toimintoihin (ääni, media, puhelin,
radio jne.)Graafisen painikkeen painallus
Nav
(*)Navigointitoimintoon siirtyminen Graafisen painikkeen painallus
Settings Pääsy asetusten valikkoon Graafisen painikkeen painallus
Trip Pääsy valikkoon Trip Graafisen painikkeen painallus
(*) Vain versiotUconnect™ 7" HD Nav LIVE
271

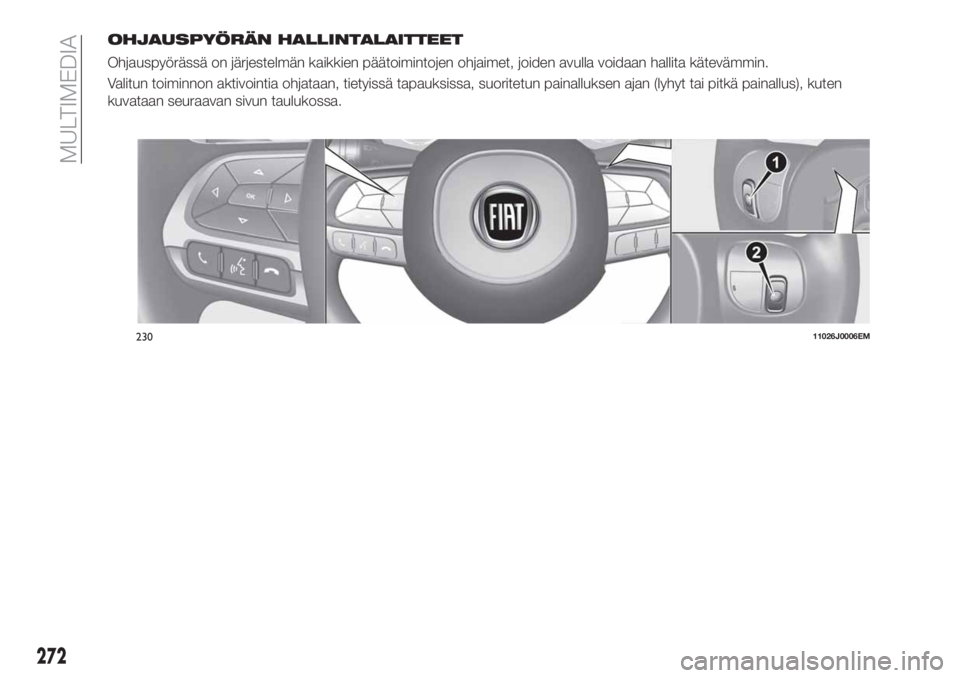

OHJAUSPYÖRÄN HALLINTALAITTEET
Ohjauspyörässä on järjestelmän kaikkien päätoimintojen ohjaimet, joiden avulla voidaan hallita kätevämmin.
Valitun toiminnon aktivointia ohjataan, tietyissä tapauksissa, suoritetun painalluksen ajan (lyhyt tai pitkä painallus), kuten
kuvataan seuraavan sivun taulukossa.
23011026J0006EM
272
MULTIMEDIA

YHTEENVETOTAULUKKO OHJAUSPYÖRÄN PAINIKKEISTA
Painike Toiminto
Tulevan puhelun vastaanotto
Toisen tulevan puhelun vastaanotto ja aktiivisen puhelun odotustilaan laitto
Viimeiset 10 puhelua kattavan luettelon näyttö mittaritaululla (toiminto saatavilla versioissa ja
markkina-alueilla, jossa varusteena)
Äänentunnistusjärjestelmän aktivointi
Ääniviestin keskeyttäminen ja uuden äänikomennon antaminen
Äänentunnistusjärjestelmän keskeytys
Pitkä painallus: vuorovaikutus Siri-, Apple CarPlay- ja Android Auto -sovellusten kanssa
Tulevan puhelun hylkääminen
Käynnissä olevan puhelun lopettaminen
Mittaritaulun näytössä olevien viimeisten puheluiden näkymän sulkeminen vain kun puhelujen selaus on
aktiivinen (käytettävissä versioissa ja markkina-alueilla, joilla varusteena)
Lyhyt painallus (puhelintila): seuraavan/edellisen puhelun tai tekstiviestin valinta (vain puhelujen selaus
aktiivisena) mittaritaulusta (toiminto saatavilla versioissa ja markkina-alueilla, joilla varusteena)
273

OHJAUSPYÖRÄN TAKANA OLEVAT HALLINTALAITTEET
Painikkeet Toiminto
Painike 1 (ohjauspyörän vasemmalla puolella)
Ylempi painike
Painikkeen lyhyt painallus: seuraavan radioaseman haku tai seuraavan kappaleen
valinta USB.
Painikkeen pitkä painallus: ylempien taajuuksien selaus, kunnes painike
vapautetaan/pikakelaus USB.
KeskipainikePainikkeen jokaisella painalluksella vaihtuu AM, FM, DAB, USB, AUX (jos varusteena).
Vain käytettävissä olevat lähteet valitaan.
Alempi painike
Painikkeen lyhyt painallus: edellisen radioaseman haku tai ”edellisen kappaleen
valinta USB-laitteessa.
Painikkeen pitkä painallus: alempien taajuuksien selaus, kunnes painike
vapautetaan/pikakelaus USB.
Painike 2 (ohjauspyörän oikealla puolella)
Ylempi painikeÄänenvoimakkuuden lisäys
Painikkeen lyhyt painallus: äänenvoimakkuus nousee yhden kerran
Painikkeen pitkä painallus: äänenvoimakkuuden nostaminen nopeasti
Keskipainike Mykistys/Tauko-toiminnon aktivointi/käytöstä poisto
Alempi painikeÄänenvoimakkuuden vähennys
Painikkeen lyhyt painallus: äänenvoimakkuus laskee yhden kerran
Painikkeen pitkä painallus: äänenvoimakkuuden laskeminen nopeasti
274
MULTIMEDIA

JÄRJESTELMÄN
KÄYNNISTYS /
SAMMUTUS
Järjestelmä kytketään päälle/pois päältä
painamalla näppäintä/painiketta
.
Kierrä painiketta/nappulaa
myötäpäivään äänenvoimakkuuden
lisäämiseksi tai vastapäivään sen
vähentämiseksi. Äänenvoimakkuuden
elektroninen säädin kiertää jatkuvasti
(360°) molempiin suuntiin ilman
pysäytysasentoja.
RADIOTILA
Kun haluttu radiokanava on valittu,
näytöllä näytetään seuraavat tiedot:
Yläosa: tallennettujen (esiasetettujen)
radioasemien luettelo, jossa
kuunneltava kanava on korostettuna.
Keskiosassa: näyttää kuunneltavan
radioaseman nimen.
Vasemmassa sivuosassa: graafisten
painikkeiden "AM", "FM", "DAB" näyttö
(tietyissä versioissa/ markkina-alueilla)
halutun taajuuskaistan valinta (valittua
taajuutta vastaava graafinen painike on
korostettu).
Alaoikeassa osassa: näytetään
seuraavat graafiset painikkeet:
"Info": lisätietoja kuunneltavasta
lähteestä;
"Map": näytetään navigointikartta
(vain versiot järjestelmällä
Uconnect™7" HD Nav LIVE).Alaosassa: euraavien graafisten
painikkeiden näyttö:
"Browse": saatavilla olevien
radioasemien luettelo.
/: edellisen/seuraavan
radioaseman valitseminen.
"Tune" : radioaseman manuaalinen
viritys.
"Audio": pääsy näkymään "Audio
settings".
Audiovalikko
Siirry "Audio"-valikkoon painamalla
graafista painiketta "Audio", joka
sijaitsee näytön alaosassa.
Valikon "Audio" avulla voidaan suorittaa
seuraavat säädöt:
"Balance & Fader" (äänen balanssin
säätö oikean/vasemman ja
etuosan/takaosan välillä).
"Equalizer" (jos varusteena);
"Speed Adj Volume"
(äänenvoimakkuuden automaattinen
säätö nopeuden mukaan).
"Loudness" (jos varusteena)
"AUX Volume Offset" (aktiivinen vain
AUX-laitteen ollessa kytkettynä).
"Autoplay"
"Auto-On Radio".
MEDIATILA
Paina graafista painiketta "Media"
valitaksesi halutun äänilähteen saatavilla
olevien joukosta: USB,
Bluetooth®
ja
AUX (jos varusteena).
VAROITUS Kannettavissa laitteissa
olevat sovellukset eivät ehkä ole
yhteensopiviaUconnect™-
järjestelmän kanssa
Kun haluttu mediatila on valittu, näytöllä
näytetään seuraavat tiedot:
Yläosassa: näytetään toistettavaa
kappaletta ja seuraavia graafisia
painikkeita koskevat tiedot:
"Repeat": toistetaan parhaillaan
kuunneltava kappale.
"Shuffle": kappaleet toistetaan
satunnaisesti.
Kappaleen ja keston eteneminen.
Keskiosassa: näytetään toistettavaa
kappaletta koskevat tiedot.
Vasemmassa sivuosassa: näytetään
seuraavat graafiset painikkeet:
Valittu äänilähde tai asema
"Select source": halutun äänilähteen
valinta.
Alaoikeassa osassa: näytetään
seuraavat graafiset painikkeet:
"Info": lisätietoja kuunneltavasta
kappaleesta.
"Tracks": luettelo saatavilla olevista
raidoista.
"Map": näytetään navigointikartta
(vain versiot järjestelmällä
Uconnect™7" HD Nav LIVE).
Alaosassa: näytetään toistettavaa
kappaletta ja seuraavia graafisia
painikkeita koskevat tiedot:
275

"Bluetooth":Bluetooth®
-
äänilähteelle, avautuu laitteiden luettelo.
"Browse" USB-lähteelle, avaa
selauksen.
/: edellisen/seuraavan
kappaleen valinta.
: toistettavan kappaleen tauko.
"Audio": pääsy näkymään "Audio
settings".
Kappaleen valinta
"Tracks"-toiminnon avulla voidaan avata
ikkuna, jossa näkyy toistettavien
kappaleiden luettelo.
Valintamahdollisuudet riippuvat liitetystä
laitteesta. Esimerkiksi USB-laitteessa on
mahdollista, painikkeen/nappulan
BROWSE ENTER tai graafisten
painikkeiden
jaavulla, selata
myös laitteessa olevien esittäjien,
musiikkilajien ja albumien luetteloa itse
kappaleista tallennettujen tietojen
mukaan.
Jokaisen luettelon sisällä graafisen
painikkeen "ABC" avulla voidaan siirtyä
haluttuun kirjaimeen luettelossa.
NOTA Tämä painike ei ole ehkä
käytettävissä joillekinApple®
-laitteille.
NOTA Painikkeella BROWSE ENTER ei
voida suorittaa mitään toimenpiteitä
AUX-laitteessa (jos varusteena).Bluetooth
®-TUKI
Tila aktivoidaan rekisteröimällä
järjestelmään
Bluetooth®
-laite, joka
sisältää musiikkia.
Bluetooth®-
AUDIOLAITTEEN
REKISTERÖINTI
Jos haluat rekisteröidäBluetooth®
-
audiolaitteen, toimi seuraavasti:
AktivoiBluetooth®
-toiminto
laitteessa.
Paina näytön graafista painiketta
"Media".
paina graafista painiketta "Select
source"
valitseBluetooth®
-medialähde;
paina graafista painiketta "Add
Device"
etsi kohtaUconnect™Bluetooth®
-
audiolaitteessa (rekisteröintivaiheessa
näytölle ilmestyy näkymä, joka osoittaa
toimenpiteen etenemisvaiheen);
Kun audiolaite pyytää, syötä
järjestelmän näytöllä näkyvä PIN-koodi
tai vahvista laitteessa näytetty
PIN-koodi.
Kun rekisteröintiproseduuri on
suoritettu loppuun onnistuneesti,
näytöllä osoitetaan näkymä.
Vastaamalla "Yes"
Bluetooth®
-
audiolaitteen kysymykseen, tämä
rekisteröidään suosikiksi (laite saa
etusijan kaikkiin muihin myöhemmin
rekisteröitäviin laitteisiin verrattuna). Jos
valitaan "No", ensisijainen laite valitaanliitäntäjärjestyksessä. Viimeisin liitetty
laite on aina etusijalla.
äänentoistolaite voidaan yhdistää
myös painamalla graafista painiketta
"Phone" näytöllä ja valitsemalla
vaihtoehto "Settings" tai valitsemalla
valikosta "Settings" vaihtoehto
"Phone/Bluetooth".
HUOMAA Jos laitteen nimeä
muokataan puhelimen
Bluetooth®
-
asetuksissa (jos käytettävissä) ja laite
liitetään
Bluetooth®
-yhteyden jälkeen
USB:n kautta, radio saattaa vaihtaa
kuunneltavaa kappaletta. Puhelimen
ohjelmistopäivityksen jälkeen
suositellaan asianmukaisen toiminnan
takaamiseksi poistamaan puhelin
radioon yhdistettyjen laitteiden
luettelosta, peruuttamaan järjestelmän
aiempi liitos myös
Bluetooth®
-
laitteiden luettelosta ja suorittamaan
uusi rekisteröinti.
VAROITUS Mikäli hukataan
Bluetooth®
-yhteys puhelimen ja
järjestelmän välillä, katso
matkapuhelimen käyttöohjeita.
USB-TUKI
USB-tila aktivoituu, kun vastaava
USB-laite liitetään keskikonsolissa
olevaan USB-liitäntään.
Työntämällä USB-laite järjestelmän
ollessa päällä, tämä aloittaa heti
laitteella olevien kappaleiden toiston, jos
276
MULTIMEDIA

valikon "Audio" toiminto "AutoPlay" on
asetettu asentoon ON.
NOTA Jos laitteen nimeä muutetaan
puhelimen Bluetooth-asetuksissa (jos
varusteena) ja laite liitetään USB:n
kautta sen jälkeen, kun se on ensin
yhdistetty Bluetoothilla, radio voi vaihtaa
kuunneltavaa kappaletta.
NOTAUconnect™-järjestelmä ei tue
joitakin USB-muistitikkuja: tässä
tapauksessa Radio-käyttötila ei vaihdu
automaattisesti Media-käyttötilaan. Jos
käytetyn välineen toisto ei käynnisty,
tarkista sen yhteensopivuus valitsemalla
Media-käyttötila:Uconnect™-
järjestelmän näytöllä näkyy vastaava
viesti.
VAROITUS USB-latausliitännän käytön
jälkeen irrota laite (älypuhelin)
irrottamalla aina ensin kaapeli
ajoneuvon pistokkeesta, ei koskaan
laitteesta kuva 231. Irtonaiset kaapelit
tai väärin irrotetut kaapelit voivat
vaarantaa lataustoiminnon ja/tai
USB-liitännän.
NOTA USB-liitännän kautta voidaan
siirtää tietoja muistitikulta/
älypuhelimesta jne. ja suorittaa ulkoisen
laitteen hidas lataus (tämä toiminto ole
aina taattu, sillä se riippuu laitteen
tyypistä/merkistä ja ulkoisesta
laitteesta).AUX-TUKI
(jos varusteena)
AUX-tilan aktivoimiseksi kytke
asianmukainen laite ajoneuvossa
olevaan AUX-liittimeen.
Kun laite liitetään AUX-liitäntään,
järjestelmä alkaa toistaa AUX-lähdettä
järjestelmän ollessa käynnissä.
Säädä äänenvoimakkuus etupaneelin
painikkeella/nappulalla
tai liitetyn
laitteen äänenvoimakkuuden säätimellä.
Toiminto "AUX Volume Offset" on
valittavissa "Audio"-asetuksista vain,
kun AUX-lähde on käytössä.
VAROITUKSET
AUX-liittimeen liitetyn laitteen toimintoja
hallitaan suoraan itse laitteesta: siten ei
voida suorittaa raidan/kansion/
soittolistan vaihtoa tai ohjata toiston
aloittamista/lopettamista/tauottamistaetupaneelin ohjaimilla tai ohjauspyörän
ohjaimilla.
Älä jätä kannettavan laitteen johtoa
AUX-liittimeen kiinni laitteen poistamisen
jälkeen, jotta vältetään mahdollinen
kaiuttimen kohina.
PUHELINTILA
Puhelintilan käyttöönotto
Puhelintilan aktivoimiseksi paina
graafista painiketta "Phone" näytöllä.
HUOMAUTUS Luettelo yhteensopivista
matkapuhelimista ja tuetuista
toiminnoista on saatavilla osoitteessa
www.driveuconnect.eu
Näytöllä näytettävien graafisten
painikkeiden avulla on mahdollista:
syöttää puhelinnumero (käyttäen
näytöllä olevaa graafista näppäimistöä);
näyttää matkapuhelimen
puhelinluettelossa olevat yhteystiedot ja
soittaa niihin;
näyttää yhteystiedot viimeisimpien
puhelujen luettelosta ja soittaa niihin;
ketjuttaa jopa 10 puhelinta/
audiolaitetta, jotta helpotetaan ja
nopeutetaan pääsyä ja yhdistämistä;
siirtää puhelut järjestelmästä
matkapuhelimeen ja päinvastoin sekä
deaktivoida laitteiston mikrofonin ääni
yksityispuheluita varten.
Matkapuhelimen ääni toistetaan
ajoneuvon äänentoistojärjestelmän
231P2000169
277

kautta: järjestelmä kytkee järjestelmän
äänen automaattisesti pois puhelintilaa
käytettäessä.
Matkapuhelimen rekisteröinti
VAROITUS Suorita tämä toiminto vain
ajoneuvon ollessa turvallisesti
paikallaan, sillä tämä toiminto ei ole
käytettävissä ajoneuvon liikkuessa.
Seuraavassa kuvataan matkapuhelimen
rekisteröintiproseduuri: katso kuitenkin
aina myös matkapuhelimen
käyttöohjeita.
Matkapuhelimen rekisteröimiseksi toimi
seuraavasti:
AktivoiBluetooth®
-toiminto
matkapuhelimessa.
Paina graafista painiketta "Phone"
näytöllä.
Jos järjestelmässä ei ole vielä
rekisteröityjä puhelimia, näytölle ilmestyy
asianmukainen näkymä.
siirry kohtaan "Settings" ja valitse
"Add Device" aloittaaksesi
rekisteröintiproseduuri ja etsi sitten
Uconnect™-laite matkapuhelimessa.
Kun matkapuhelin pyytää, syötä
matkapuhelimen näppäimillä PIN-koodi,
joka näytetään järjestelmän näytöllä, tai
vahvista matkapuhelimella näytettävä
PIN-koodi.
rekisteröintivaiheessa näytölle
ilmestyy näkymä, joka osoittaa
toimenpiteen etenemisvaiheen
kun rekisteröintiproseduuri on
suoritettu loppuun onnistuneesti,
näytölle ilmestyy näkymä: vastaamalla
kysymykseen "Yes" puhelin
rekisteröidään suosikiksi (kyseinen
puhelin saa etusijan muihin myöhemmin
rekisteröitäviin puhelimiin verrattuna).
Mikäli ei ole paritettu muita laitteita,
järjestelmä pitää ensimmäistä paritettua
laitetta suosikkina.
HUOMAUTUS Puhelimen
ohjelmistopäivityksen jälkeen
suositellaan asianmukaisen toiminnan
takaamiseksi poistamaan puhelin
radioon yhdistettyjen laitteiden
luettelosta, peruuttamaan järjestelmän
aiempi liitos myös
Bluetooth®
-
laitteiden luettelosta ja suorittamaan
uusi rekisteröinti.
Puhelun soittaminen
Seuraavassa kuvattavat toimenpiteet
voidaan saavuttaa ainoastaan, jos
käytössä oleva puhelin tukee niitä.
Katso matkapuhelimen käyttöohjeita,
jotta nähdään kaikki saatavilla olevat
toiminnot.
On mahdollista suorittaa puhelu
seuraavilla tavoilla:
valitsemalla kohta "Phonebook"
valitsemalla kohta "Recent"
valitsemalla kohta "Dial"
valitsemalla kohta "Redial"Suosikit
Puhelun aikana voidaan lisätä numero
tai yhteystieto (jos jo olemassa
puhelinluettelossa) suosikkien luetteloon
painamalla yhtä "Empty" painiketta
näytön yläosassa näkyvistä viidestä
painikkeesta. Suosikkeja voidaan hallita
myös puhelinluettelon yhteystietojen
vaihtoehtojen kautta.
Tekstiviestien lukija
Järjestelmän avulla voidaan lukea
matkapuhelimeen saapuneet viestit.
Tämän toiminnon käyttämiseksi
matkapuhelimen on tuettava
tekstiviestien
Bluetooth®
-
vaihtotoimintoa.
Mikäli matkapuhelin ei tue kyseistä
toimintoa, vastaava graafinen painike
"SMS" deaktivoidaan (se muuttuu
harmaaksi).
Tekstiviestin saapuessa näytölle
ilmestyy näkymä, jonka avulla voidaan
valita vaihtoehtojen "Read", "View",
"Call" tai "Ignore".
Voidaan siirtyä matkapuhelimeen
saapuneiden tekstiviestien luetteloon
painamalla graafista painiketta "SMS"
(luettelossa voidaan näyttää enintään
60 vastaanotettua viestiä).
HUOMAA Joissain matkapuhelimissa,
jotta tekstiviestien ääneen lukeminen
tulee saataville, on otettava käyttöön
278
MULTIMEDIA
