VIGTIGT
38)Indgreb, der medfører stød, vibrationer
eller lokaliseret opvarmning (over 100 °C i
maks. 6 timer) i området for
selestrammeren, kan medføre
beskadigelser, eller at selestrammeren
udløses. Kontakt Fiats servicenet, hvis der
skal foretages indgreb på disse dele.
BARNE-
BESKYTTELSES-
SYSTEMER
SIKKER BEFORDRING AF
BØRN
80) 81) 82) 83)
For at opnå optimal beskyttelse i
tilfælde af en kollision skal alle personer
i bilen være fastspændt ved hjælp af
egnede fastholdelsesanordninger. Det
gælder også nyfødte og børn!
Brug af fastholdelsesanordninger er iflg.
direktiv 2003/20/EF obligatorisk i alle
EU-lande.
Børn under 1,50 meter, op til 12 år, skal
beskyttes med egnede
fastholdelsessystemer og skal sidde på
bagsæderne.
Statistikkerne over ulykker viser, at
bagsæderne giver større beskyttelse af
børnene.
Børnenes hoved er i forhold til en
voksen person proportionelt større og
tungere i forhold til resten af kroppen,
mens musklerne og knoglestrukturen
endnu ikke er fuldt udviklet. Der er
derfor behov for andre
fastholdelsesanordninger end de seler,
der anvendes til voksne for, at
begrænse risikoen for kvæstelser i
tilfælde af en ulykke, opbremsning eller
brat manøvre til et minimum.Børn skal sidde sikkert og komfortabelt.
I overensstemmelse med den anvendte
barnestol anbefales det at placere
børnene så længe som muligt (mindst
op til 3-4 år gamle) modsat
køreretningen, da det er den mest
beskyttende stilling i tilfælde af kollision.
Valget af den mest egnede
barnefastholdelsesanordning skal
foretages ud fra barnets vægt og
størrelse. Der findes forskellige
barnefastholdelsessystemer, som kan
fastgøres til bilen vha.
sikkerhedsselerne, eller ISOFIX/i-Size-
fastgøringssystemer.
Det anbefales altid at vælge det mest
egnede system til barnet. Derfor tilrådes
det at konsultere den medfølgende
brugerhåndbog til barnesædet for at
sikre, at det er egnet til barnet.
I Europa reguleres barnestolene af
standarden ECE-R44, som inddeler
dem i fem vægtgrupper:
Gruppe Vægtklasser
Vægtgruppe 0 børn op til 10 kg
Gruppe 0+ børn op til 13 kg
Vægtgruppe 1 vægt på 9-18 kg
Vægtgruppe 2 børn fra 15 til 25 kg
Vægtgruppe 3 børn fra 22 til 36 kg
89

INSTALLATION AF EN
ISOFIX-BARNESTOL
88) 89) 90)
Bagsæderne er i siden forsynet med
ISOFIX-forankringsanordninger til hurtig,
enkel og sikker montering af en
barnestol. ISOFIX-systemet gør det
muligt at montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de tre
forankringsanordninger, som findes i
bilen.
Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
For at montere en ISOFIX-barnestol,
fastgøres den til de to metalforankringer
1 fig. 98, der er anbragt bag på
bagsædets hynde i det punkt, hvor den
berører ryglænet. Fastspænd derefter
barnestolens øverste
fastgøringsanordning i den tilhørende
forankring 2 fig. 99, der er placeret bag

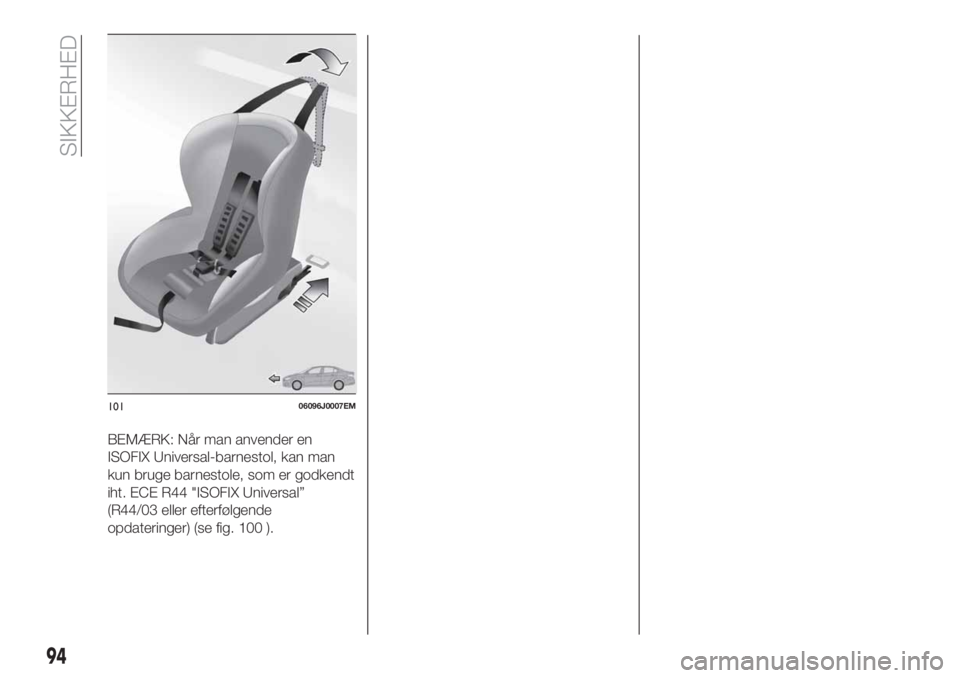

på sædets ryglæn.Som en vejledning i fig. 101 vises et
eksempel på montering af barnestol
af typen ISOFIX Universal til
vægtgruppe 1.
De andre vægtgrupper er dækkede af
bestemte ISOFIX-barnestole, som kun
kan bruges, hvis der er specielt udviklet
og testet med henblik på anvendelse i
dette køretøj (se listen over biler, der er
vedlagt barnestolen).
VIGTIGT Hvad monteringen angår, er
fig. 101 kun vejledende. Følg de
anvisninger, der følger med
barnestolen.
9806096J0008EM
99P2000179
100F1B0117C
93

BEMÆRK: Når man anvender en
ISOFIX Universal-barnestol, kan man
kun bruge barnestole, som er godkendt
iht. ECE R44 "ISOFIX Universal”
(R44/03 eller efterfølgende
opdateringer) (se fig. 100 ).
10106096J0007EM
94
SIKKERHED

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
ISOFIX-PLACERING I BILEN
VægtklasserStørrelsesklasser
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
Gruppe 0 (indtil 10 kg) E ISO/R1XILX
Gruppe 0+ (indtil
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 op til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-position, som ikke er egnet til ISOFIX-barnebeskyttelsessystemer for denne vægt- og/eller størrelsesklasse.
IL Egnet til barnestole af typen ISOFIX i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
IL (*) ISOFIX-barnesædet kan monteres ved at regulere forsædets stilling.
IUF Egnet til barnestole af typen ISOFIX fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
95

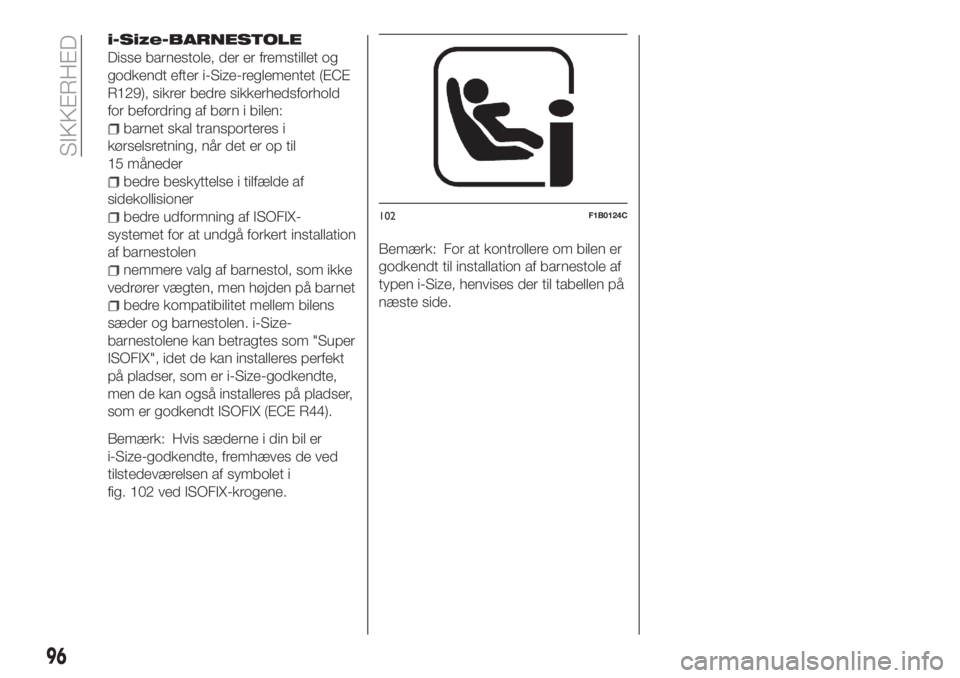

i-Size-BARNESTOLE
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til
15 måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert installation
af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
Bemærk: Hvis sæderne i din bil er
i-Size-godkendte, fremhæves de ved
tilstedeværelsen af symbolet i
fig. 102 ved ISOFIX-krogene.Bemærk: For at kontrollere om bilen er
godkendt til installation af barnestole af
typen i-Size, henvises der til tabellen på
næste side.
102F1B0124C
96
SIKKERHED

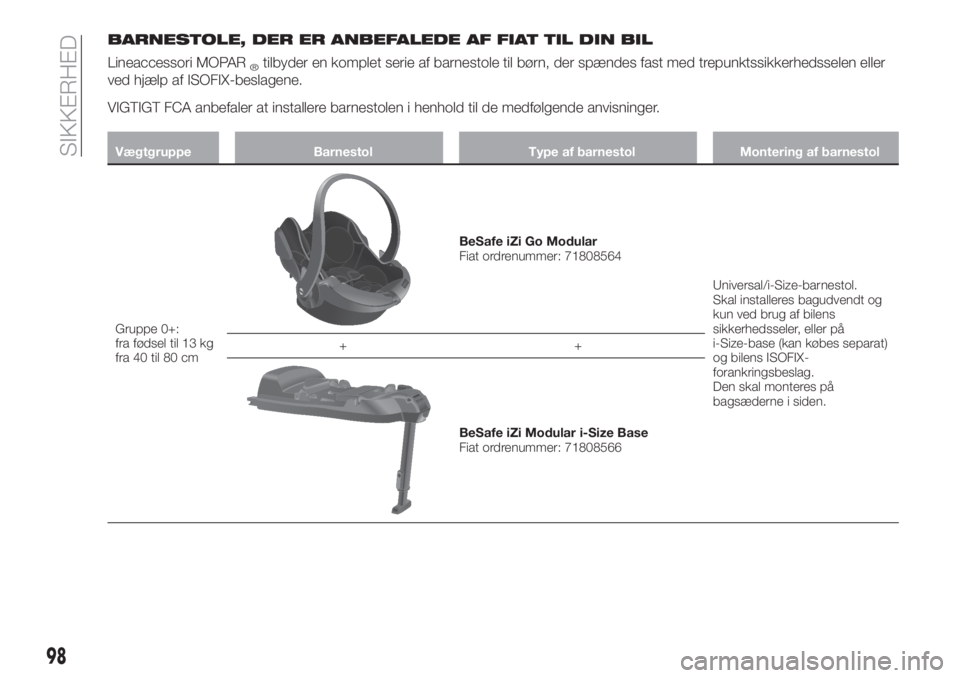

BARNESTOLE, DER ER ANBEFALEDE AF FIAT TIL DIN BIL
Lineaccessori MOPAR®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+:
fra fødsel til 13 kg
fra 40 til 80 cm
BeSafe iZi Go Modular
Fiat ordrenummer: 71808564
Universal/i-Size-barnestol.
Skal installeres bagudvendt og
kun ved brug af bilens
sikkerhedsseler, eller på
i-Size-base (kan købes separat)
og bilens ISOFIX-
forankringsbeslag.
Den skal monteres på
bagsæderne i siden. ++
BeSafe iZi Modular i-Size Base
Fiat ordrenummer: 71808566
98
SIKKERHED

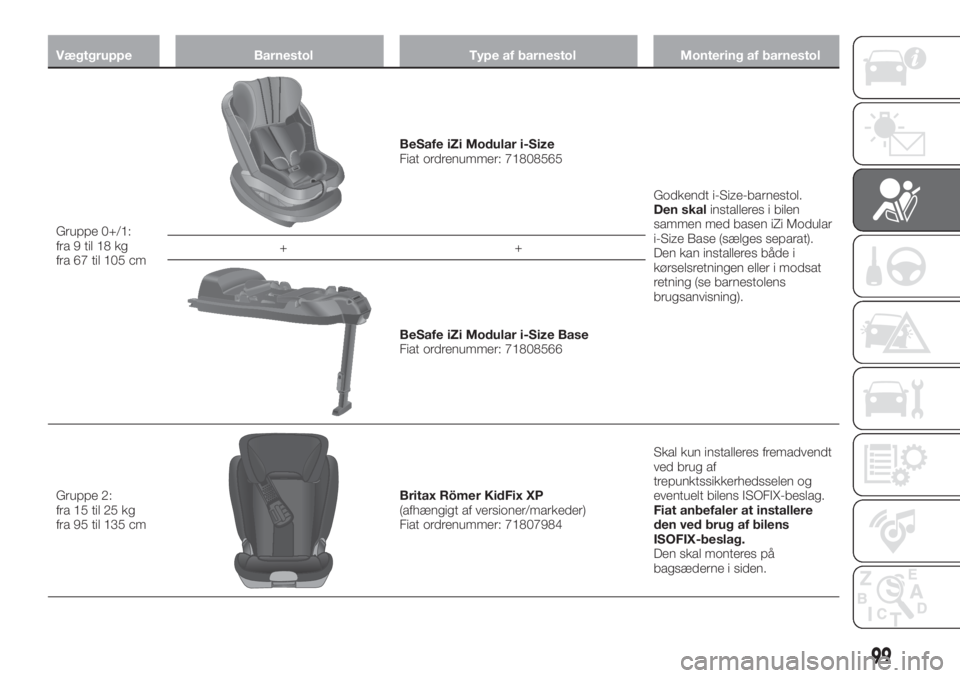

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+/1:
fra 9 til 18 kg
fra 67 til 105 cm
BeSafe iZi Modular i-Size
Fiat ordrenummer: 71808565
Godkendt i-Size-barnestol.
Den skalinstalleres i bilen
sammen med basen iZi Modular
i-Size Base (sælges separat).
Den kan installeres både i
kørselsretningen eller i modsat
retning (se barnestolens
brugsanvisning). ++
BeSafe iZi Modular i-Size Base
Fiat ordrenummer: 71808566
Gruppe 2:
fra 15 til 25 kg
fra 95 til 135 cm
Britax Römer KidFix XP
(afhængigt af versioner/markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden.
99

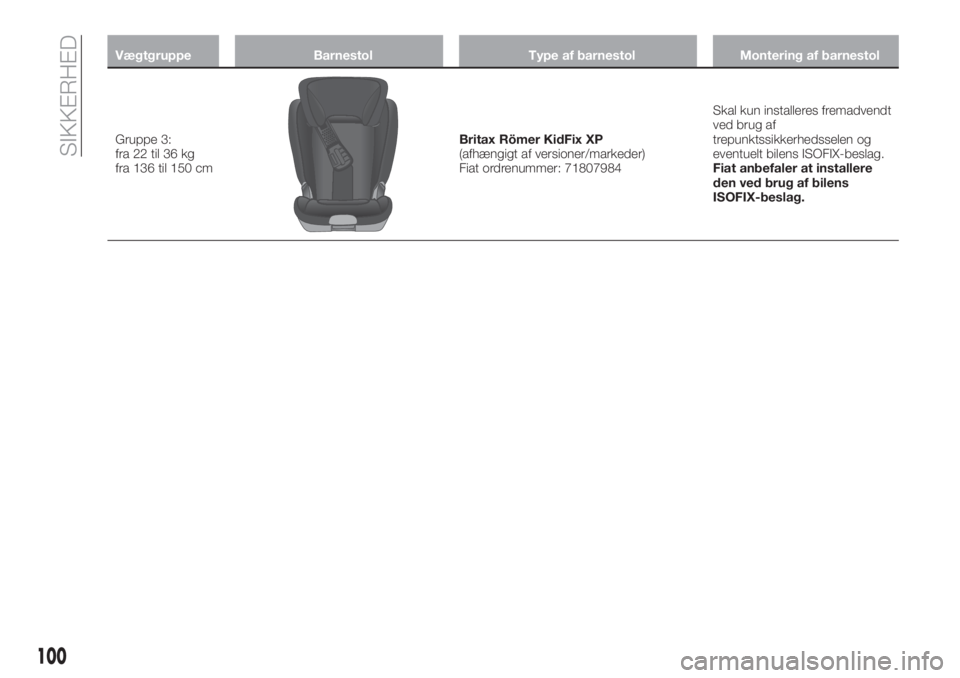

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 3:
fra 22 til 36 kg
fra 136 til 150 cmBritax Römer KidFix XP
(afhængigt af versioner/markeder)
Fiat ordrenummer: 71807984Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
100
SIKKERHED

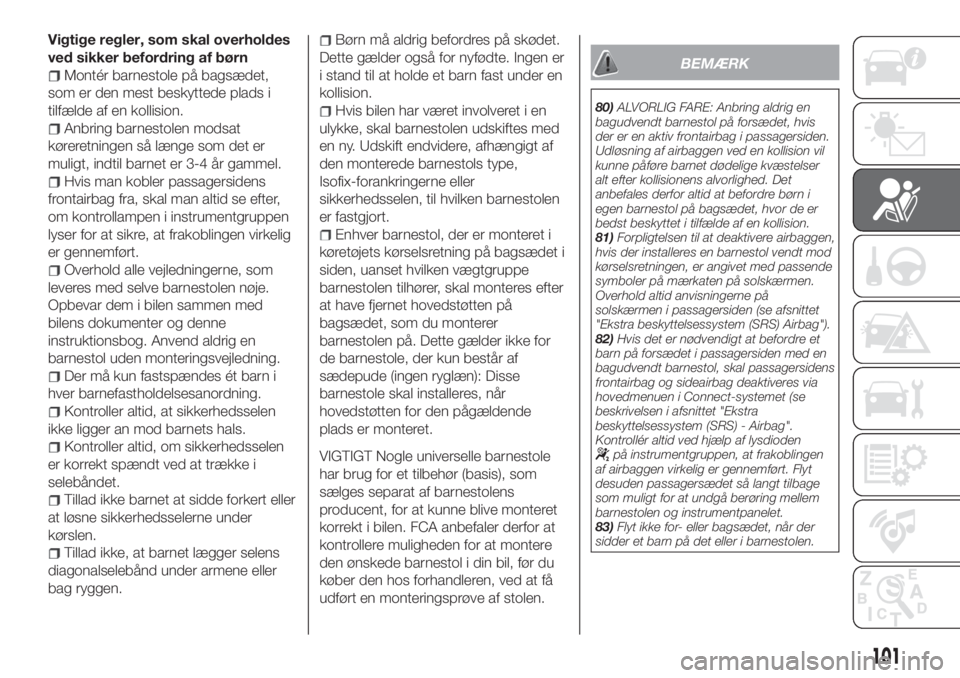

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads i
tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis man kobler passagersidens
frontairbag fra, skal man altid se efter,
om kontrollampen i instrumentgruppen
lyser for at sikre, at frakoblingen virkelig
er gennemført.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn i
hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert eller
at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen er
i stand til at holde et barn fast under en
kollision.
Hvis bilen har været involveret i en
ulykke, skal barnestolen udskiftes med
en ny. Udskift endvidere, afhængigt af
den monterede barnestols type,
Isofix-forankringerne eller
sikkerhedsselen, til hvilken barnestolen
er fastgjort.
Enhver barnestol, der er monteret i
køretøjets kørselsretning på bagsædet i
siden, uanset hvilken vægtgruppe
barnestolen tilhører, skal monteres efter
at have fjernet hovedstøtten på
bagsædet, som du monterer
barnestolen på. Dette gælder ikke for
de barnestole, der kun består af
sædepude (ingen ryglæn): Disse
barnestole skal installeres, når
hovedstøtten for den pågældende
plads er monteret.
VIGTIGT Nogle universelle barnestole
har brug for et tilbehør (basis), som
sælges separat af barnestolens
producent, for at kunne blive monteret
korrekt i bilen. FCA anbefaler derfor at
kontrollere muligheden for at montere
den ønskede barnestol i din bil, før du
køber den hos forhandleren, ved at få
udført en monteringsprøve af stolen.
BEMÆRK
80)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision vil
kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
81)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt mod
kørselsretningen, er angivet med passende
symboler på mærkaten på solskærmen.
Overhold altid anvisningerne på
solskærmen i passagersiden (se afsnittet
"Ekstra beskyttelsessystem (SRS) Airbag").
82)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
frontairbag og sideairbag deaktiveres via
hovedmenuen i Connect-systemet (se
beskrivelsen i afsnittet "Ekstra
beskyttelsessystem (SRS) - Airbag".
Kontrollér altid ved hjælp af lysdioden
på instrumentgruppen, at frakoblingen
af airbaggen virkelig er gennemført. Flyt
desuden passagersædet så langt tilbage
som muligt for at undgå berøring mellem
barnestolen og instrumentpanelet.
83)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
101

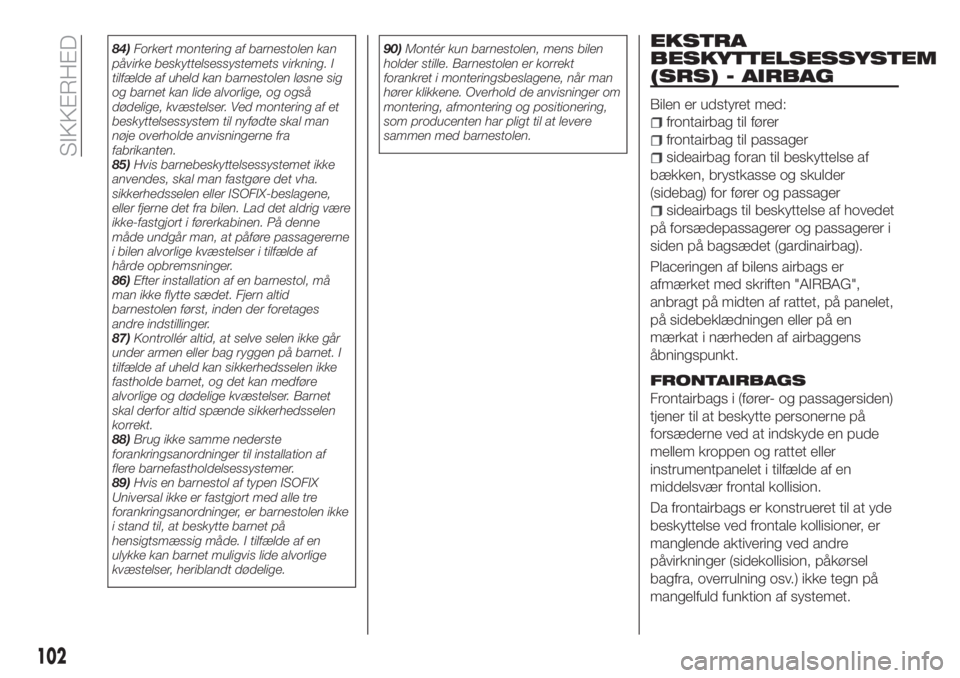

84)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning. I
tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
85)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
86)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
87)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet. I
tilfælde af uheld kan sikkerhedsselen ikke
fastholde barnet, og det kan medføre
alvorlige og dødelige kvæstelser. Barnet
skal derfor altid spænde sikkerhedsselen
korrekt.
88)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
89)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle tre
forankringsanordninger, er barnestolen ikke
i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.90)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som producenten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSESSYSTEM
(SRS) - AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager
sideairbag foran til beskyttelse af
bækken, brystkasse og skulder
(sidebag) for fører og passager
sideairbags til beskyttelse af hovedet
på forsædepassagerer og passagerer i
siden på bagsædet (gardinairbag).
Placeringen af bilens airbags er
afmærket med skriften "AIRBAG",
anbragt på midten af rattet, på panelet,
på sidebeklædningen eller på en
mærkat i nærheden af airbaggens
åbningspunkt.
FRONTAIRBAGS
Frontairbags i (fører- og passagersiden)
tjener til at beskytte personerne på
forsæderne ved at indskyde en pude
mellem kroppen og rattet eller
instrumentpanelet i tilfælde af en
middelsvær frontal kollision.
Da frontairbags er konstrueret til at yde
beskyttelse ved frontale kollisioner, er
manglende aktivering ved andre
påvirkninger (sidekollision, påkørsel
bagfra, overrulning osv.) ikke tegn på
mangelfuld funktion af systemet.
102
SIKKERHED
